Produkttyp	Split-Klimaanlage mit Wärmepumpe (reversibel)
Verfügbare Modelle	SUNTEC-Instapro 2.6 (9000 BTU/h) und 3.5 (12000 BTU/h)
Kühlleistung	2.6 kW (9000 BTU/h) / 3.5 kW (12000 BTU/h)
Heizleistung	2.8 kW (9500 BTU/h) / 3.7 kW (12500 BTU/h)
Energieeffizienzklasse (Kühlen)	A
EER (Kühlen)	3.22 (2.6 kW) / 3.26 (3.5 kW)
COP (Heizen)	3.48 (2.6 kW) / 3.21 (3.5 kW)
Stromverbrauch (Kühlen)	820 W (2.6 kW) / 1080 W (3.5 kW)
Stromverbrauch (Heizen)	800 W (2.6 kW) / 1140 W (3.5 kW)
Stromversorgung	220-240 V, 50 Hz, einphasig
Nennstrom	3,7 A (2.6 kW) / 3,6 A (3.5 kW)
Kältemittel	R410A
Abmessungen Innengerät (B x T x H)	77 x 24 x 18 cm
Abmessungen Außengerät (B x T x H)	76 x 26 x 55 cm
Gewicht Innengerät	31 kg (2.6 kW) / 36 kg (3.5 kW)
Innengeräuschpegel (H/M/L)	32-36 dB (2.6 kW) / 34-38 dB (3.5 kW)
Außengeräuschpegel (max)	52 dB (2.6 kW) / 55 dB (3.5 kW)
Entfeuchtungsleistung	1,0 L/h (2.6 kW) / 1,5 L/h (3.5 kW)
Empfohlene Raumgröße	9-16 m² (2.6 kW) / 15-23 m² (3.5 kW)
Betriebsmodi	Feel, Kühlen, Heizen, Entfeuchten, Lüften
Sonderfunktionen	Timer (Zeitschaltuhr), Schlafmodus (Sleep), Schwenkfunktion (Swing), Automatischer Neustart
Wartung Luftfilter	Regelmäßig mit lauwarmem Wasser (max. 30°C) reinigen und im Schatten trocknen lassen
Garantie	24 Monate auf Material- und Verarbeitungsfehler
Im Lieferumfang enthaltene Teile	Fernbedienung, Batterien, Luftfilter, Aktivkohlefilter (optional), Reinigungsfilter (optional), Montageplatte, Rohre, Stromkabel, Ablaufschlauch

Häufig gestellte Fragen - Klimatronic Instapro SUNTEC

Wie reinige ich den Luftfilter der Klimatronic Instapro-Klimaanlage?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Öffnen Sie die Frontblende, ziehen Sie den Filter vorsichtig am Griff heraus. Reinigen Sie ihn mit lauwarmem Wasser (max. 30°C) und etwas Spülmittel. Vor dem Wiedereinsetzen im Schatten trocknen lassen.

Wie stelle ich den Timer an der Fernbedienung ein?

Für eine programmierte Einschaltung drücken Sie die Taste TIMER (ausgeschaltet), wählen Sie Modus, Temperatur, Lüftergeschwindigkeit und drücken Sie erneut TIMER, um die Uhrzeit einzustellen. Verwenden Sie die Tasten ↑↓, um in 30-Minuten-Schritten (0-10h) oder 1-Stunden-Schritten (10-24h) einzustellen.

Was tun, wenn die Klimaanlage keine Kaltluft bläst?

Überprüfen Sie, ob die Luftein- und -auslässe blockiert sind, ob der Luftfilter sauber ist und ob die eingestellte Temperatur niedriger als die Raumtemperatur ist. Falls das Problem weiterhin besteht, lesen Sie den Abschnitt 'Im Störungsfall' der Bedienungsanleitung.

Wie verwende ich den FEEL-Modus?

Drücken Sie die MODE-Taste, bis FEEL ausgewählt ist. Das Gerät wählt automatisch den Modus (Heizen, Kühlen, Entfeuchten oder Lüften) basierend auf der Raumtemperatur. Liegt die Innentemperatur unter 20°C, heizt es (bei Wärmepumpe) oder lüftet (nur Kühlung).

Sind Batterien für die Fernbedienung im Lieferumfang enthalten und wie wechsle ich sie?

Ja, zwei LR03 AAA (1,5 V) Batterien sind enthalten. Zum Wechseln entfernen Sie den Deckel des Batteriefachs in Pfeilrichtung, legen Sie die Batterien unter Beachtung der Polarität (+ und -) ein und schließen Sie den Deckel. Verwenden Sie keine wiederaufladbaren Batterien.

Wie installiere ich das Innen- und Außengerät?

Befestigen Sie die Montageplatte waagerecht an der Wand, bohren Sie ein nach außen geneigtes Loch für die Leitungen. Installieren Sie das Außengerät auf einer festen Unterlage und verbinden Sie die Leitungen, indem Sie die Muttern mit zwei Schraubenschlüsseln festziehen. Stellen Sie sicher, dass die Verbindungen dicht sind, um Kältemittellecks zu vermeiden.

Was bedeutet die rote Leuchte im Heizbetrieb?

Die Kompressor-Kontrollleuchte leuchtet dauerhaft und der Innengebläse schaltet sich während des automatischen Abtauzyklus aus. Dieser Vorgang dauert 2 bis 10 Minuten. Nach dem Abtauen nimmt das Gerät den Heizbetrieb wieder auf.

Wie stelle ich die Temperatur im FEEL- oder manuellen Modus ein?

Verwenden Sie die Tasten ↑ (erhöhen) und ↓ (verringern) auf der Fernbedienung. Jeder Tastendruck ändert die Temperatur um 1°C. Im FEEL-Modus können Sie 6 Stufen einstellen. Die Einstellung ist jederzeit, auch während des Betriebs, möglich.

Wie aktiviere ich den automatischen Neustart nach einem Stromausfall?

Der automatische Neustart ist standardmäßig aktiviert. Nach einem Stromausfall nimmt das Gerät den Betrieb mit den letzten Einstellungen (Modus, Temperatur, Timer) wieder auf. Zum Deaktivieren konsultieren Sie die Bedienungsanleitung, dies wird jedoch im Allgemeinen nicht empfohlen.

Welche Geräusche sind bei der Klimaanlage normal?

Ein Rauschen wird durch das zirkulierende Kältemittel verursacht, und Knackgeräusche können durch die Ausdehnung der Frontblende entstehen. Diese Geräusche sind normal. Ein konstantes Lüftergeräusch ist ebenfalls normal. Treten ungewöhnliche Geräusche auf, überprüfen Sie die Installation und wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG Klimatronic Instapro SUNTEC

Espanol(Spanisch) 19 - 34

Francais(French) 35 - 50

Sehr geehrte Damen und Herren,

Herzlichen Glückwunsch zum Kauf Ihrer SUNTEC Klimaanlage. Sie haben ein

hochwertiges Produkt erworben, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie

benutzen die Klimaanlage vorschriftsmäßig. Lesen Sie daher zunächst diese

Gebrauchsanweisung, so dass Sie wissen, wie Sie die optimale Lebensdauer Ihrer Klimaanlage

erreichen.

Wir danken für Ihr entgegenbegrachtes Vertraues und wünschen Ihnen viel Komfort mit Ihrer

Klimaanlage.

Mit freundlichen Grüßen

C Vöseiter Inbetriebnahme

D InstallatSeite 7

E Bedienus@ite 11

F WartungSeite 15

G Sicherheit Seite 15

H Feßelsuche und Abhilfe

I Garantiebestimmungen

Seite 18

A TECHNISCHE DATEN

GERÄTEDATEN

Model SUNTEC-Instapro	Einheit	2.6 (reversible)	3.5 (reversible)
Kühlkapazität*	(BTU/h)	9000	12000
EE Class		A	A
EER	Btu/W.h, W/W	3.22	3.26
Wärmekapazität	(BTU/h)	9500	12500
COP Class		B	C
COP	W/W	3.48	3.21
Entfeuchtungskapazität **	Ltr/Tag	1,0	1,5
Energieverbrauch (kühlen)	Watt	820	1080
Energieverbrauch (erwärmen)	Watt	800	1140
Spannung	Volt/Hz/Ph	220-240,50,1	220-240,50,1
Stromstärke	A	3,7	3,6
Maximaler Luftstrom	m3/St	530	550
Für Räume bis	m2	9-16	15-23
Abmessungen Innenteil (BxTxH)		77*24*18	77*24*18
Abmessungen Außenteil (BxTxH)		76*26*55	76*26*55
Gewicht	kg	31	36
Kältemittel/Gewicht Typ/gr		R410A	R410A
Geräuschpegel Innenteil (H.M.L)	db	32-36	34-38
Geräuschpegel Außenteil	db	52	55

Angegebene Werte sind Richtwerte, Änderungen vorbehalten.

* Konform EN 14511

** Entfeuchtung bei 32°C, 80% relative Feuchtigkeit

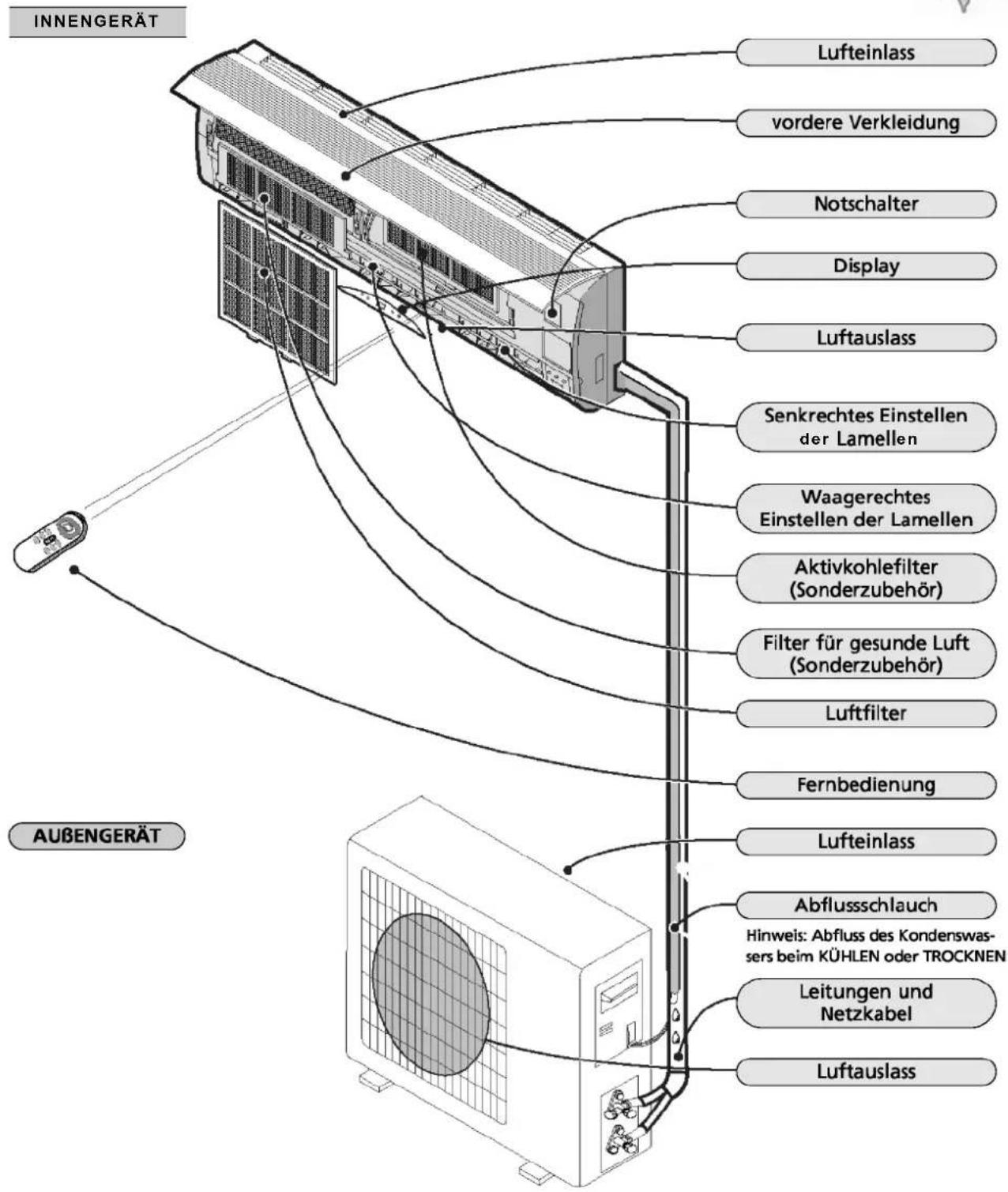

B TEILE

Die Abbildungen in dieser Gebrauchsanweisung zeigen die Standardausführung.
Die von Ihnen gekaufte Klimaanlage kann von diesem Modell abweichen.

C VOR DER INBETRIEBNAHME

Kontrollieren Sie vor der Inbetriebnahme der Klimaanlage Folgendes.

Einstellung der Fernbedienung

Die Fernbedienung wurde vom Hersteller NICHT auf die Funktion „Nur Kühlen“ oder „Heizen“ eingestellt. Sie müssen diese Funktionen selbst einstellen.

Jedes Mal, nachdem neue Batterien in die Fernbedienung eingesetzt wurden, blinkt der Pfeil vor „Heat“ (Heizen) oder „Cool“ (Kühlen) auf dem Display der Fernbedienung.

Je nachdem, welche Art von Klimaanlage Sie gekauft haben, müssen Sie die Fernbedienung folgendermaßen einstellen:

Drücken Sie auf eine beliebige Taste, wenn der Pfeil vor „Heat“ blinkt. Die Wärmepumpe ist dann eingestellt. Drücken Sie auf eine beliebige Taste, wenn der Pfeil vor „Cool“ blinkt. Jetzt ist nur Kühlen eingestellt.

Wenn Sie nicht innerhalb von 10 Sekunden auf eine beliebige Taste drücken, wird die Fernbedienung automatisch auf die Wärmepumpe eingestellt.

Wenn die Fernbedienung auf „Nur Kühlen“ eingestellt ist, kann die Heizfunktion NICHT über die Fernbedienung eingestellt werden.

Sicherheitsvorschriften

- Verwenden Sie die richtige Stromversorgung (siehe Typenschild), um schwer wiegenden Störungen, Gefahr oder Feuer vorzubeugen.

- Sorgen Sie dafür, dass der Stromunterbrecher oder Stecker nicht verschmutzt. Schließen Sie den Stecker/Stromunterbrecher fachkundig an das Netzkabel an, wenn dies nicht ordnungsgemäß erfolgt, kann ein elektrischer Schlag oder Feuer die Folge sein.

- Schalten Sie das Gerät weder mit dem Stromunterbrecher aus, noch, indem Sie den Stecker aus der Steckdose ziehen; dies könnte zu Funkenbildung führen und Feuer verursachen.

- Achten Sie darauf, dass sich kein Knoten im Netzkabel befindet. Ziehen Sie nicht am Netzkabel, denn dadurch könnten Sie das Kabel beschädigen, wodurch Sie einen elektrischen Schlag bekommen oder Feuer verursachen könnten.

- Stecken Sie nie einen Stock oder Ähnliches in das Gerät. Das Gebläse läuft auf hohen Touren und könnte Verletzungen verursachen.

- Es ist schlecht für Ihre Gesundheit, wenn der kalte Luftstrom längere Zeit auf Sie gerichtet ist. Es empfiehlt sich daher, den Luftstrom frei in den Raum strömen zu lassen.

- Schalten Sie bei einer Störung das Gerät über die Fernbedienung aus und ziehen Sie erst danach den Stecker aus der Steckdose.

- Führen Sie selbst keine Reparaturen durch. Unsachgemäß ausgeführte Reparaturen können zu einem elektrischen Schlag o. Ä. führen.

- Sorgen Sie dafür, dass Gasherde und Gasöfen nicht im Luftstrom stehen.

- Bedienen Sie die Tasten niemals mit nassen Händen.

- Stellen Sie nichts auf dem Außengerät ab.

D INSTALLATION

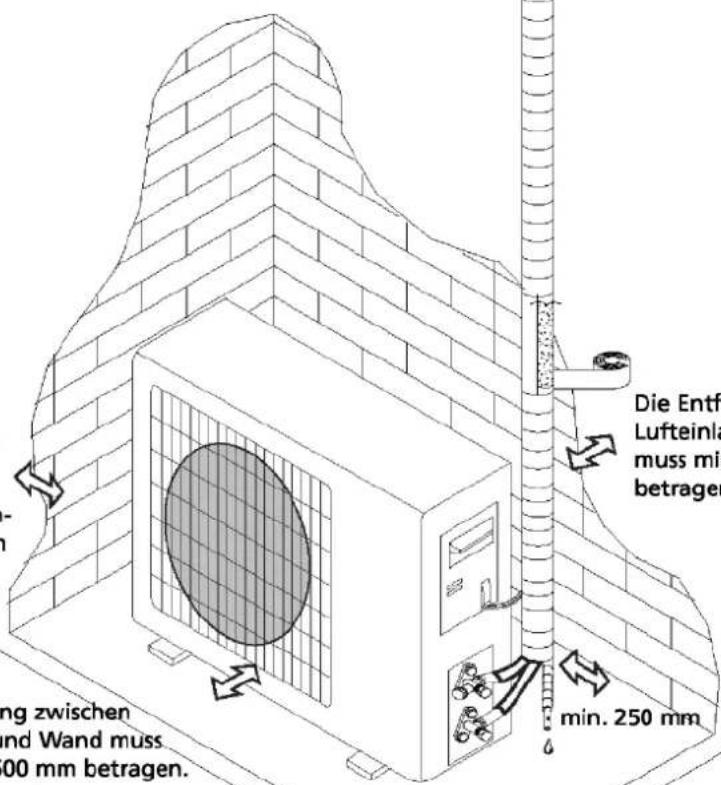

Installationszeichnung

Die Entfernung zur Wand muss mindestens 50 mm betragen.

Die Entfernung zur Decke muss mindestens 50 mm betragen.

Die Entfernung zur Wand muss mindestens 50 mm betragen.

Die Entfernung zwischen Lufteinlass und Wand muss mindestens 250 mm betragen.

Die Entfernung zwischen Lufteinlass und Wand muss mindestens 250 mm betragen.

Die Entfernung zwischen Luftaustritt und Wand muss mindestens 500 mm betragen.

- Die oben stehende Abbildung ist eine vereinfachte Darstellung des Geräts, die folglich von dem von Ihnen gekauften Gerät abweichen kann..

Wahl des richtigen Standorts

In der Nähe des Luftaustritts dürfen sich keine Hindernisse befinden, so dass der Luftstrom ungehindert in den Raum austreten kann.

Die Leitungen und das Loch in der Wand müssen an einer zugänglichen Stelle angebracht werden können.

Achten Sie auf ausreichende Entfernung zwischen dem Gerät, der Decke und der Wand (siehe Kapitel D).

Die Luftfilter müssen sich einfach herausnehmen lassen. Gerät und Fernbedienung müssen sich mindestens in einer Entfernung von 1 Meter zu Fernsehgerät, Radio u.ä. befinden.

Neonröhren können Störungen verursachen, sorgen Sie daher für ausreichende Entfernung.

Stellen Sie nichts in die Nähe des Lufteinlasses, denn die angesaugte Luft muss freien Zugang zum Gerät haben. Die Wand muss so stark sein, dass sie das Gewicht des Geräts tragen kann, die Wandkonstruktion darf keine Geräuschverstärkung oder Vibrationen verursachen.

Standort des Außengeräts

Bringen Sie das Außengerät an einem gut zugänglichen und gut belüfteten Ort an; nicht an einer Stelle, an dem zum Beispiel die Gefahr eines Gaslecks besteht.

Halten Sie die erforderliche Entfernung zur Wand ein. Setzen Sie das Außengerät nicht fetthaltigem Schmutz oder salziger Seeluft aus und bringen Sie es nicht in der Nähe von Gasabfuhrrohren an.

Bringen Sie das Außengerät nicht an der Straßenseite an, damit es nicht durch Spritzwasser beschädigt werden kann. Sorgen Sie dafür, dass das Gerät auf einem festen Sockel steht, um Geräuschverstärkung zu verhindern.

Die Luft muss ungehindert ausströmen können.

INSTALLATION DES INNENGERÄTS

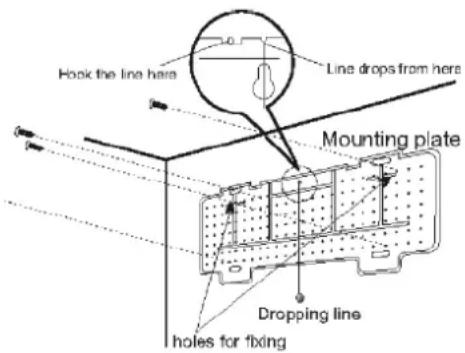

1. Installation der Montageplatte

• Bringen Sie die Montageplatte an der Stelle an, an der Sie das Innengerät aufhängen wollen.
  Berücksichtigen Sie dabei den Verlauf der Leitungen.
• Richten Sie die Montageplatte mit Hilfe einer Wasserwaage oder eines Bleilots waagerecht aus.
• Bohren Sie für die Befestigung der Platte 32 mm tiefe Löcher.
• Stecken Sie die Kunststoffdübel in die Löcher und schrauben Sie die Platte mit Blechschrauben fest.
• Kontrollieren Sie, ob die Montageplatte fest hängt und bohren Sie das Loch für die Leitungen.

Hinweis: Die Form der Montageplatte ist modellabhängig, das Installationsverfahren ist jedoch für alle Modelle das Gleiche.

2. Bohren des Lochs für die Leitungen

• Bestimmen Sie anhand des Bohrlochs in der Montageplatte die Position des Durchführungslochs für die Leitungen an der Wand.
• Bohren Sie das Loch in die Wand. Achten Sie darauf, dass das Loch nach außen hin leicht nach unten geneigt ist.
• Setzen Sie zum Schutz der Wand eine Steckmuffe in das Loch.

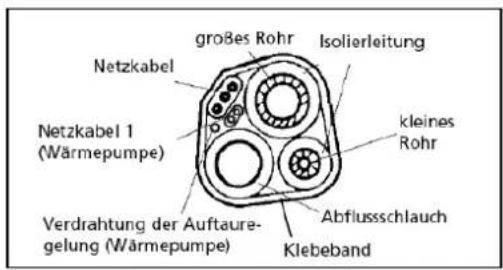

Thermische Isolierung der Leitung:

A. Bringen Sie den Abflussschlauch unter die Leitung.
B. Verwenden Sie mindestens 6 mm dickes Isoliermaterial.
- Der Abflussschlauch muss leicht nach unten geneigt sein, damit die Feuchtigkeit leicht abfließen kann.

Achten Sie darauf, dass der Abfluss- schlauch nicht gedreht ist oder hervorsteht und das Ende darf nicht im Wasser hängen.

Wenn die Abflussleitung mit einem Schlauch verlängert wird, muss der Teil, der am Innengerät entlang läuft, isoliert werden.

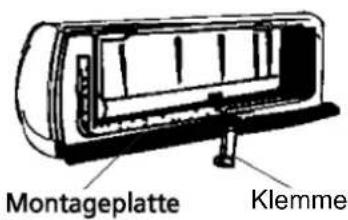

- Wenn die Leitungen sich an der rechten Seite befinden, müssen Leitung, Netzkabel und Abflussleitung isoliert werden und mit einer Klemme an der Rückseite des Innengeräts befestigt werden.

A. Bringen Sie die Klemme in der Rille an.
B. Drücken Sie dann die Schelle auf der Montageplatte fest.

INSTALLATION DES AUßENGERÄTS

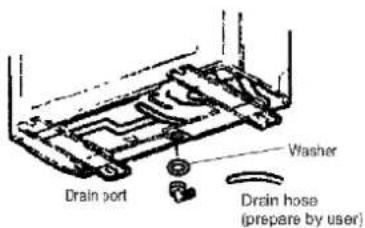

1. Mantage von Abflussausgang und Abflussschlauch
   Wenn das Gerätauf heizen eingestellt ist, tropft das Kondeswasser aus dem Außengerät.
   Montieren Sie einen Abflussausgang und einen Abflussschlauch, damit das Wasser problemlos ablaufen kann.
   Montieren Sie den Abflussausgang und die Gummi-Unterlegscheibe an die Bodenplatte des Außengeräts (siehe Abb.).

1. Montage des Außengeräts
   Befestigen Sie das Gerät mit Schrauben auf einem festen, ebenen untergrund.
   Montieren Sie das Gerät besonders fest, damit es auch starke Winde und Schwingungen übersteht.

2. Anschließen der Leitungen des Außengeräts

Entfernen Sie die Kappen vom Zwei- und Dreiwegeventil.

Schließen Sie die Leitungen einzeln und mit dem notigen Anziehdrehmoment an. Hierbei sollte auf der einen Seite der mitgelieferte Schraubenschlüssel verwendet werden und auf der anderen Seite z. B. mit Hilfe einer Rohrzange gekontert werden. Nur so kann gewährleistet werden, dass kein Kühlmittel austritt.

Vergewissern Sie sich, dass die Verbindungen dicht sind und kein Kühlmittel austritt. Für Kühlmittelverlust übernimmt die SUNTEC WELLNESS GMBH keine Haftung.

1. Kabelanschluss des Außengeräts (siehe vorige Seite).

E BEDIENUNG

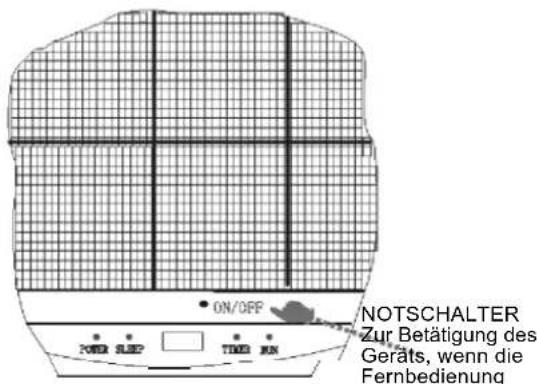

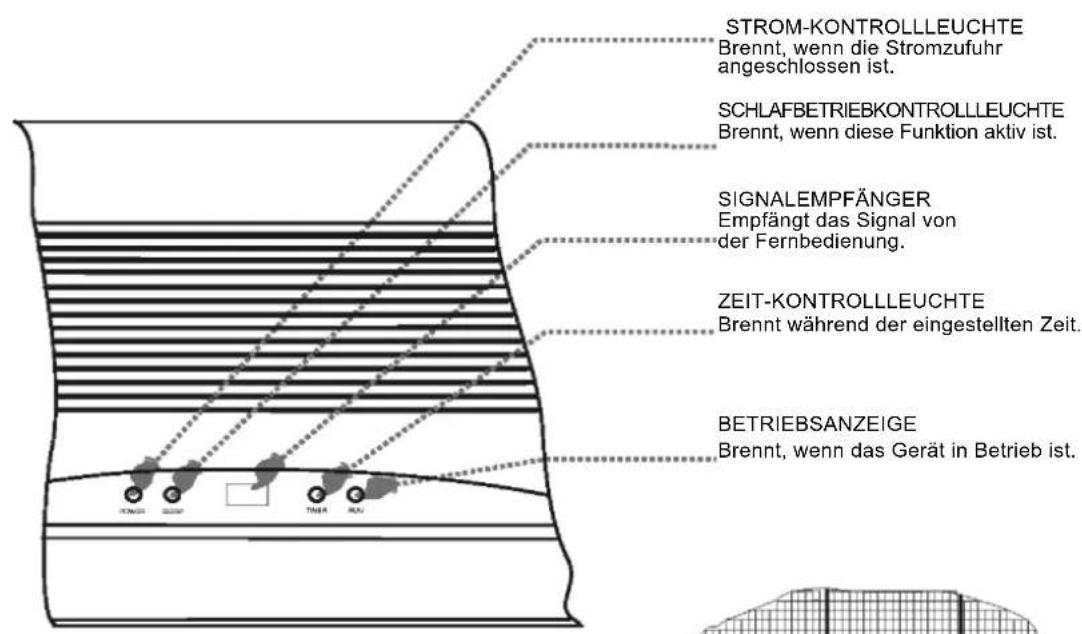

Bedienung und Display

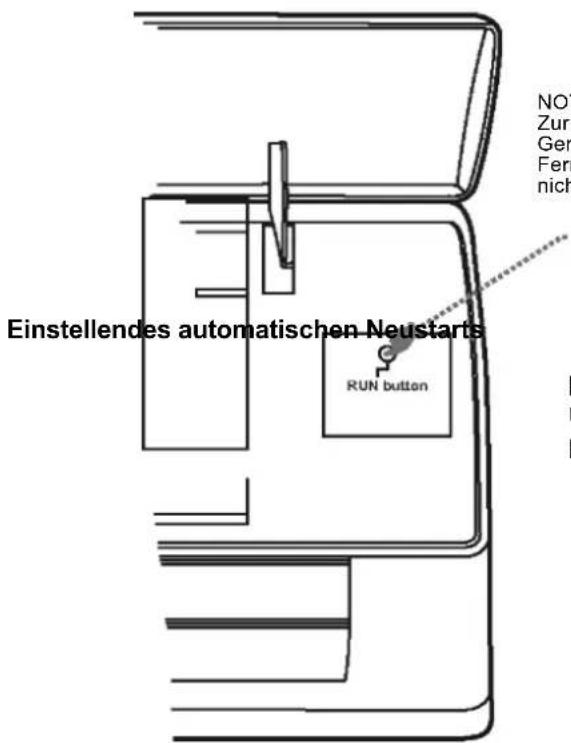

Das Gerät ist werksseitig auf automatischen Neustart eingestellt. Nach einer Unterbrechung der Stromversorgung nimmt das Gerät den Betrieb in der zuletzt eingestellten Funktion wieder auf.

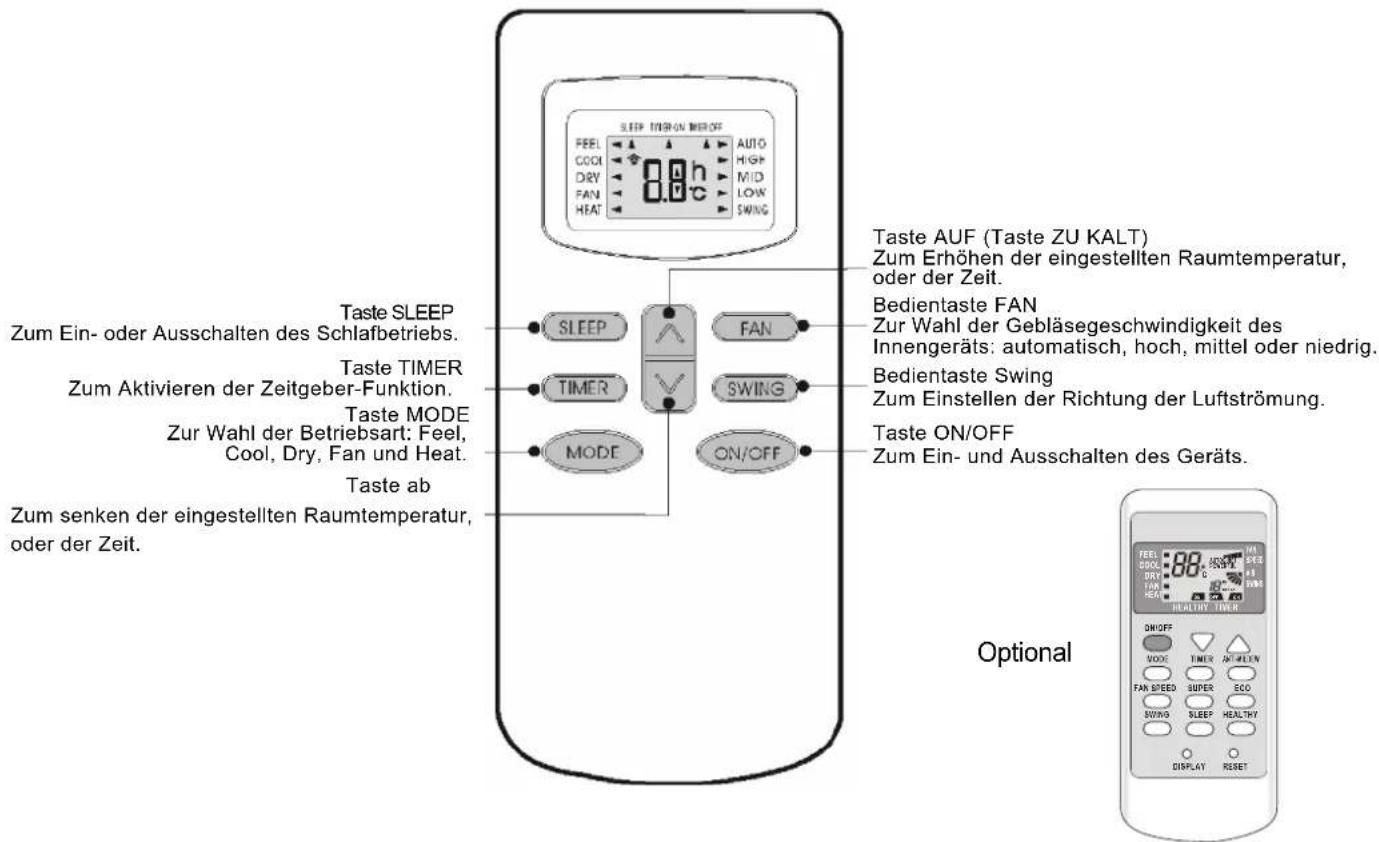

Fernbedienung

Die Fernbedienung sendet Signale zum System.

Hinweis: Im Folgenden werden die verschiedenen Betriebsarten und die betreffenden Funktionen beschrieben.

Einlegen der Batterien

Schieben Sie den Batteriefachdeckel in die Pfeilrichtung. Legen Sie neue Batterien ein und achten Sie dabei darauf, dass die Richtung mit den Markierungen im Batteriefach für den Plus- (+) und Minuspol (-) übereinstimmt. Schieben Sie den Batteriefachdeckel wieder zurück.

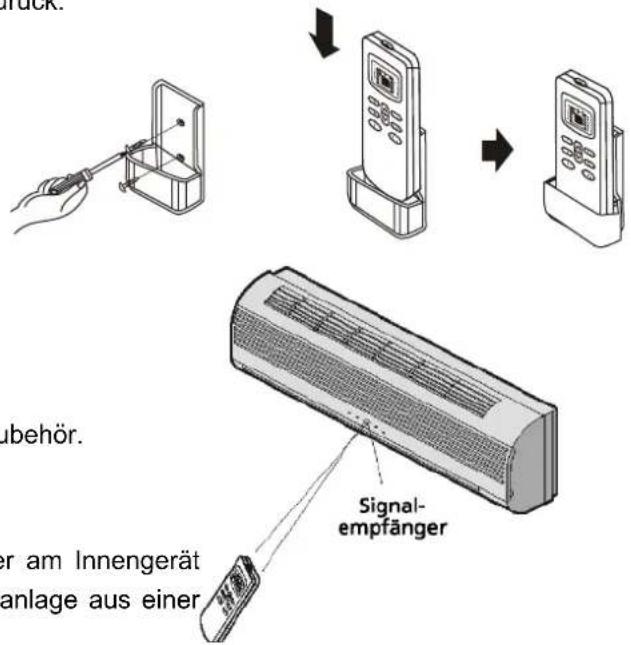

Aufbewahren der Fernbedienung und

Tipps zur Benutzung

Die Fernbedienung kann in einen Halter, der an einer Wand befestigt ist, gestellt werden.

Hinweis: Der Halter für die Fernbedienung ist ein Sonderzubehör.

Benutzung der Fernbedienung

Richten Sie die Fernbedienung auf den Signalempfänger am Innengerät der Klimaanlage. Auf diese Weise können Sie die Klimaanlage aus einer Entfernung von bis zu 7 Metern bedienen.

BEDIENUNGSANLEITUNG

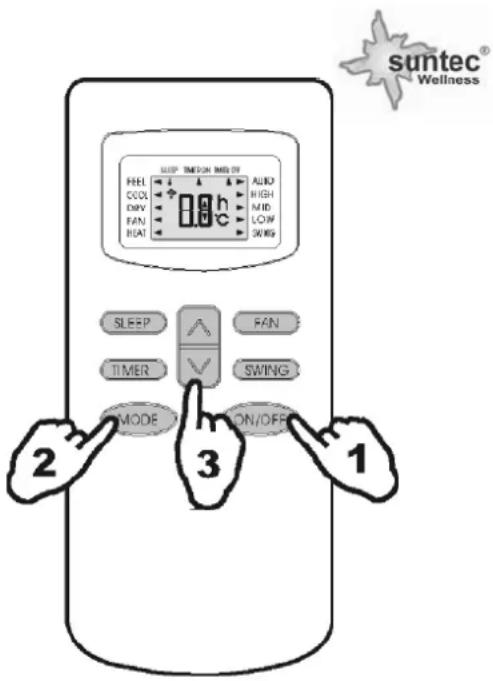

Verfahren für die Betriebsart FEEL

Wenn FEEL eingestellt ist, wird die Betriebsart (HEATING, DRY, FAN, COOLING) automatisch gewählt; dies erfolgt in Abhängigkeit von der Raumtemperatur zum Zeitpunkt der Wahl.

Richten Sie die Fernbedienung auf die Klimaanlage.

1. Einschalten

Drücken Sie auf die Taste ON/OFF/RUN. Wenn das Gerät ein Signal empfängt, brennt die Kontrollleuchte RUN des Innengeräts.

Wenn das Gerät nicht in der Betriebsart FEEL steht.

1. Aktivieren der Betriebsart FEEL

Drücken Sie auf die Betriebswahltaste MODE. Stellen Sie die Betriebsart auf FEEL um.

Die Betriebsart und die Temperatur werden über die Innentemperatur bestimmt.

Innentemperatur	Betriebsart	Erwünschte
Unter20°C	Heizen für Typ „Wärmepumpe“Gebläse für Typ „Nur Külen“	23°C
20-26°C	Entfeuchten (DRY)	18°C
Über 26°C Kühlen (Cooling) 23°C

Das Ändern der Temperatur ist auch während der Betriebsart FEEL möglich. Die Änderung ist in 6 Stufen möglich. Benutzen Sie hierzu die Taste ↑ oder ↓.

1. Einstellen der Temperatur

Drücken Sie auf die Taste ↑ oder ↓.

Wenn die Taste ↑ gedrückt wird, erhöht sich der Wert der eingestellten Temperatur um 1

°C. Wenn die Temperatur um 2 °C gestiegen ist, ändert sich die Kontrollleuchte nicht.

Wenn die Taste ↓ gedrückt wird, sinkt der Wert der eingestellten Temperatur um 1 °C.

Wenn die Temperatur um 2 °C gestiegen ist, ändert sich die Kontrollleuchte nicht.

Hinweis: Es kann sein, dass das Gerät in Betrieb ist, aber keine Luft ausgeblasen

wird. Wenn die Betriebsart geändert wurde, läuft das Gerät nicht immer sofort an.

Betriebsart TIMER

Mit dem Timer-Schalter können Sie das Gerät zeitverzögert ein- und ausschalten, sodass es bei Ihrer Rückkehr bereits angenehm warm ist. Nachts können Sie den Timer gegebenenfalls ausschalten.

Einstellen des Zeitgebers

Damit sich die Klimaanlage zum gewünschten Zeitpunkt einschaltet, müssen Sie folgendermaßen vorgehen (die Fernbedienung und die Klimaanlage sind ausgeschaltet):

1. Drücken Sie auf die Zeitgebertaste.

2. Wählen Sie die gewünschte Betriebsart, indem Sie auf die Betriebsarttaste MODE drücken.

3. Wählen Sie die gewünschte Temperatur, indem Sie auf die Taste ↑↓ drücken. (Dies ist jedoch nur möglich, wenn die Betriebsart „Cool“ oder „Heat“ gewählt wurde.)

4. Wählen Sie die Gebläsegeschwindigkeit (low (niedrig), medium (mittel) oder high(hoch)) oder Automatikbetrieb (nur möglich, wenn die Betriebsart „Feel“, „Cool“ oder „Heat“ gewählt wurde), indem Sie auf die Taste FAN drücken. In der Betriebsart DRY läuft das Gebläse immer im Automatikbetrieb.

5. Durch Betätigen der Taste „Swing“ können Sie die Swing-Funktion ein- oder ausschalten.

6. Drücken Sie auf die Zeitgebertaste TIMER („h“ blinkt).

7. Wählen Sie über die Taste ↑↓ die Zeit, zu der die Klimaanlage anspringen soll. (Zwischen 0 und 10 Uhr können Sie die Zeit auf jede halbe Stunde einstellen, zwischen 10 und 24 Uhr können Sie die Zeit auf jede volle Stunde einstellen.)

8. Drücken Sie auf die Zeitgebertaste TIMER („h“ hört auf zu blinken), dann erscheint die eingestellte Zeit auf dem Display.

9. Wenn Sie die gewählten Daten aus dem Speicher löschen möchten, drücken Sie erneut auf die Zeitgebertaste TIMER.

Hinweis: Wenn beim Programmieren der Zeitgeberfunktion keine Tasten gedrückt werden, schaltet sich die Fernbedienung nach 10 Sekunden automatisch aus.

Damit sich die Klimaanlage zum gewünschten Zeitpunkt ausschaltet, müssen Sie folgendermaßen vorgehen (die Fernbedienung und die Klimaanlage sind ausgeschaltet):

1. Drücken Sie auf die Zeitgebertaste.

2. Wählen Sie über die Taste ↑↓ die Zeit, zu der sich die Klimaanlage ausschalten soll. (Zwischen 0 und 10 Uhr können Sie die Zeit auf jede halbe Stunde einstellen, zwischen 10 und 24 Uhr können Sie die Zeit auf jede volle Stunde einstellen.)

3. Drücken Sie auf die Zeitgebertaste TIMER („h“ hört auf zu blinken), dann erscheint die eingestellte Zeit auf dem Display.

4. Wenn Sie die gewählten Daten aus dem Speicher löschen möchten, drücken Sie erneut auf die Zeitgebertaste TIMER.

Hinweis: Wenn beim Programmieren der Zeitgeberfunktion keine Tasten gedrückt werden, schaltet sich die Fernbedienung nach 10 Sekunden automatisch aus.

Hinweis: Wenn „h“ blinkt und Sie auf die Taste ON/OFF/RUN drücken, erscheint die eingestellte Temperatur auf dem Display. Jetzt können Sie die Temperatur mit der Taste ↑↓ ändern. Wenn die Zeitgebertaste gedrückt wird, erscheint die Zeit erneut und kann jetzt auch geändert werden. Wenn die Zeitgebertaste erneut gedrückt wird, werden die Daten gespeichert und im Display wird die restliche Zeit angezeigt, die die Klimaanlage noch in Betrieb ist.

Hinweis

Prüfen Sie, ob die Zeit-Kontrollleuchte des Innengeräts brennt, nachdem der Zeitgeber eingestellt wurde.

* Wenn statt der Zeitgebertaste die Taste ON/OFF/RUN gedrückt wird, wird die Fernbedienung ausgeschaltet.

F WARTUNG

Reinigen der vorderen Verkleidung

1 Schalten Sie zunächst das Gerät aus und ziehen Sie dann den Stecker aus der Steckdose.

2 Ziehen Sie die vordere Verkleidung an den mit „a“ gekennzeichneten Stellen nach vorn.

3 Reinigen Sie das Gerät mit einem trockenen weichen Lappen. Hartnäckigen Schmutz entfernen Sie mit handwarmem Wasser (max. 30 °C).

4 Verwenden Sie zum Entfernen von Schmutz nie flüchtige Stoffe wie Benzin oder ein Scheuermittel.

5 Spritzen Sie nie Wasser auf das Innengerät. Es besteht die Gefahr eines elektrischen Schlags!

6 Bringen Sie die vordere Verkleidung wieder an und schließen Sie sie, indem Sie sie an den mit „b“ gekennzeichneten Stellen herunterdrücken.

Der Luftfilter muss regelmäßig gereinigt werden. Gehen Sie dazu folgendermaßen vor:

1 Schalten Sie das Gerät ganz aus.

• Öffnen Sie die vordere Verkleidung.
• Ziehen Sie den Filter vorsichtig am Griff nach vorn.
• Schieben Sie den Filter am Griff aus dem Gerät.

2 Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein. Hartnäckigen Schmutz entfernen Sie, indem Sie den Filter in handwarmem Wasser mit Abwaschmittel reinigen. Lassen Sie den Filter nach dem Reinigen an einem nicht der Sonne ausgesetzten Ort vollständig trocknen.

3 Schließen Sie die vordere Verkleidung. Wenn die Klimaanlage in einem extrem staubigen Raum benutzt wird, muss sie alle zwei Wochen gereinigt werden.

G SICHERHEIT

Betriebszustand

In den folgenden Fällen kann die Schutzvorrichtung ausgelöst werden und das Gerät ausschalten.

Heizen

Außentemperatur von über 24 °C.

Außentemperatur von unter -7 °C.

Raumtemperatur von über 27 °C.

Kühlen

Außentemperatur von über 43 °C.

Raumtemperatur von unter 21 °C.

Trocknen

Raumtemperatur von unter 18 °C.

Warnung

Wenn das Klimagerät bei einer relativen Luftfeuchtigkeit von über 80 % – etwa bei geöffneten Fenstern oder Türen – in der Funktion COOLING (Kühlen) oder DRY (Entfeuchten) betrieben wird, kann aus dem Luftauslass der Inneneinheit Wasser tropfen.

Lärmschutz

• Stellen Sie die Klimaanlage auf einem festen Untergrund auf, um zu verhindern, dass sie übermäßig viel Lärm erzeugt.
• Bringen Sie das Außengerät so an, dass durch die ausgeblasene Luft keine Lärmbelästigung für die Nachbarn entsteht.
• Sorgen Sie dafür, dass sich im Strom der austretenden Luft des Außengeräts keine Hindernisse befinden, denn dadurch würde mehr Lärm erzeugt.

Schutzvorrichtungen

1. Die Schutzvorrichtung schaltet das Gerät in folgenden Fällen aus:

- Nach einer Unterbrechung des Betriebs oder dem Ändern der Funktion bei eingeschaltetem Gerät. In diesen Fällen müssen Sie mindestens 3 Minuten warten, bevor Sie die Klimaanlage wieder einschalten. - Wenn der Stecker in die Steckdose gesteckt und das Gerät sofort eingeschaltet wird. In dem Fall schaltet sich das Gerät mit einer Verzögerung von 20 Sekunden ein.

1. Wenn das Gerät durch Auslösen der Schutzvorrichtung ausgeschaltet wurde, müssen Sie auf die Taste ON/OFF drücken, um das Gerät wieder einzuschalten. Stellen Sie den Zeitgeber erneut ein.

Kontrolle

Nach längerer Benutzung muss die Klimaanlage hinsichtlich folgender Punkte kontrolliert werden:

• Überhitzung von Netzkabel und Stecker. Riecht es verbrannt?
• Ungewöhnliche Geräusche oder ungewöhnlich starkes Vibrieren des Geräts?
• Leckt Wasser aus dem Innengerät?
• Steht das Metallgehäuse unter Strom?

Schalten Sie die Klimaanlage in den obigen Fällen aus! Es wird empfohlen, das Gerät mindestens alle fünf Jahre von einem anerkannten Fachmann überprüfen zu lassen.

Kennzeichen der Betriebsart HEIZEN

Vorheizen

Nach dem Einschalten der Heizfunktion HEATING dauert es ca. 2 – 5 Minuten, bis Luft aus dem Innengerät strömt.

Nachheizen

Nach dem Ausschalten der Heizfunktion HEATING läuft das Gebläse des Innengeräts noch ca. 2 – 5 Minuten lang.

Auftauen

Während des Heizbetriebs taut das Gerät automatisch auf, um optimalen Betrieb zu gewährleisten. Dieses Verfahren dauert normalerweise 2 – 10 Minuten. Während des Auftauens stoppt das Gebläse. Nach dem Auftauen schaltet sich die Heizfunktion automatisch wieder ein.

H FEHLERSUCHE UND ABHILFE

Die folgenden Probleme werden nicht immer durch eine Störung verursacht. Kontrollieren Sie dies bitte, bevor Sie den Kundendienst anrufen.

Probleme Ursache / Lösung
Das Gerät funktionert nicht	Befindet sich der Stecker in der Steckdose ? Ist die Haupsicherung eingeschaltet? Liegt die Raumtemperatur innerhalb des Betriebsbereiches? Sind die Batterien der Fernbedienung leer ?
Keine gekühlte oder erwärmte Luft	Sind die Luftauslässe oder Auslässe versperrt?
Bedienung funktioniert nicht einwandfrei	Durch Eine Störung (durch Entladung statischer Elektrizität, Störung der Stromversorgung) funktioniert das Gerät nicht einwandfrei. Ziehen Sie in diesem Fall den Stecker aus der Steckdose und stecken Sie ihn nach ein paar Sekunden wieder in die Steckdose.
Gerät reagiert nicht sofort	Änderung der Betriebsart während des Betriebs: Es dauert ca. 3 Minuten bis die neue Betriebsart aktiv wird.
Merkwürdiger Geruch	Der Geruch stammt möglicherweise nicht von Der Klimaanlage, sonder z.B. von außen, Zigaretten, Möbel etc. Das Klimagerät bläßt die angesaugte Luft wieder in den Raum.
Geräusch von fließendem Wasser	Dies wird vom Kältemittel verursacht und Ist kein Zeichen für eine Störung.
Knackendes Geräusch	Durch Temperaturschwankungen bedingtes Zusammenziehen oder Ausdehnen der Verkleidung des Innengerätes.
Rote Kompressor-Kontrolleuchte Brennt und Gebläse des Innen-Gerätes läuft nicht mehr.	Das Gerät schaltet vom Heizbetrieb auf Auftaubetrieb um. Die Kontrolleuchte erlischt Nach spätestens 10 Min. wieder und das Gebläse lauft weiter.
Nebel tritt aus dem Luftaustritt	Nebel ensteht, wenn die Luft im Raum stark abkühlt, also wenn trockene, kalte Luft in einen erhitzten Raum geblasen wird.
Wasser tritt an der Inneneinheit aus	Gerät wurde nicht waagerecht installiert

I GARANTIEBEDINGUNGEN

Sie erhalten 24 Monate ab dem Kaufdatum Garantie auf die Klimaanlage. Innerhalb dieses Zeitraums werden alle Material- und Herstellungsfehler kostenlos behoben. Dabei gelten folgende Bedingungen:

• Alle weiteren Ansprüche auf Schadenersatz, einschließlich Folgeschäden lehnen wir ausdrücklich ab.
- Die Reparatur oder das Auswechseln von Teilen während der Garantiefrist führt nicht zu einer Verlängerung des Garantieanspruchs.
- Die Garantie gilt nicht, wenn Änderungen am Gerät vorgenommen, andere als Originalteile eingebaut oder Reparaturen durch Dritte ausgeführt wurden.
• Die Garantie erstreckt sich nicht auf Teile, die dem normalen Verschleiß unterliegen, wie z.B. der Filter.
- Die Garantie gilt ausschließlich bei Vorlage der mit dem Datum versehenen, Originalquittung, an der keine Änderungen vorgenommen wurde.
- Die Garantie gilt nicht bei Schaden, der durch Vernachlässigung oder durch Handlungen entstanden ist, die nicht der Gebrauchsanweisung entsprechen.
- Die Versandkosten und das Risiko des Einschickens der Klimaanlage oder deren Teilen gehen grundsätzlich zu Lasten des Käufers.

Damit keine unnötigen Kosten entstehen, empfehlen wir Ihnen, zunächst immer gründlich in der Gebrauchsanweisung nachzulesen. Wenn Sie dort keine Lösung finden, können Sie die Klimaanlage bei Ihrem Händler zur Reparatur bringen.

Estimado/a señor/a:

Instellen automatisch herstarten
