MANUALE UTENTE Klimatronic Instapro SUNTEC

D Installatie pagina 71

E Bediening pagina 76

Ci congratuliamo con per l'acquisto del condizionatore d'aria. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsabile. Per una durata ottimale del condizionatore d'aria La invitiamo a leggere le istruzioni d'uso. A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale.

Le auguriamo molta freschezza e comfort.

Cordiali saluti.

B Componenti pagina 87

C Operazioni preliminari pagina 88

D Istruzioni per l'installazione pagina 89

E Istruzioni d'uso pagina 93

F Manutenzione pagina 97

G Sicurezza pagina 97

H Risoluzione dei problemi pagina 100

I Condizioni della garanzia pagina 101

A SPECIFICHE

Modelo SUNTEC-Instapro		2.6 (reversible)	3.5 (reversible)
Ca. di raffreddamento* (BTU/h)		9000	12000
EE Class		A	A
EER		3.22	3.26
Capacità di riscaldamento	(BTU/h)	9500	12500
COP Class		B	C
COP		3.48	3.21
Deumidificazione max . **	I/ giorno	1,0	1,5
Assorbimento energia in raffreddamento	W	820	1080
Assorbimento energia in riscaldamento	W	800	1140
Alimentazione	Volt/Hz/Ph	220-240,50,1	220-240,50,1
Corrente nom.	A	3,7	3,6
Flusso aria max.	m^3/h	530	550
Ideale per ambienti fino	m^2	9-16	15-23
Dimensioni unità interna	(BxTxH)	77*24*18	77*24*18
Dimensioni unità esterna	(BxTxH)	76*26*55	76*26*55
Peso unità	Kg	31	36
Refrigerante	tipo	R410A	R410A
Livello di rumore unità interna	db	32-36	34-38
Livello di rumore unità esterna	db	52	55

* Conforme a EN 14511
** Tasso di humidità relativa pari al 80% ad una temperatura di 32°C

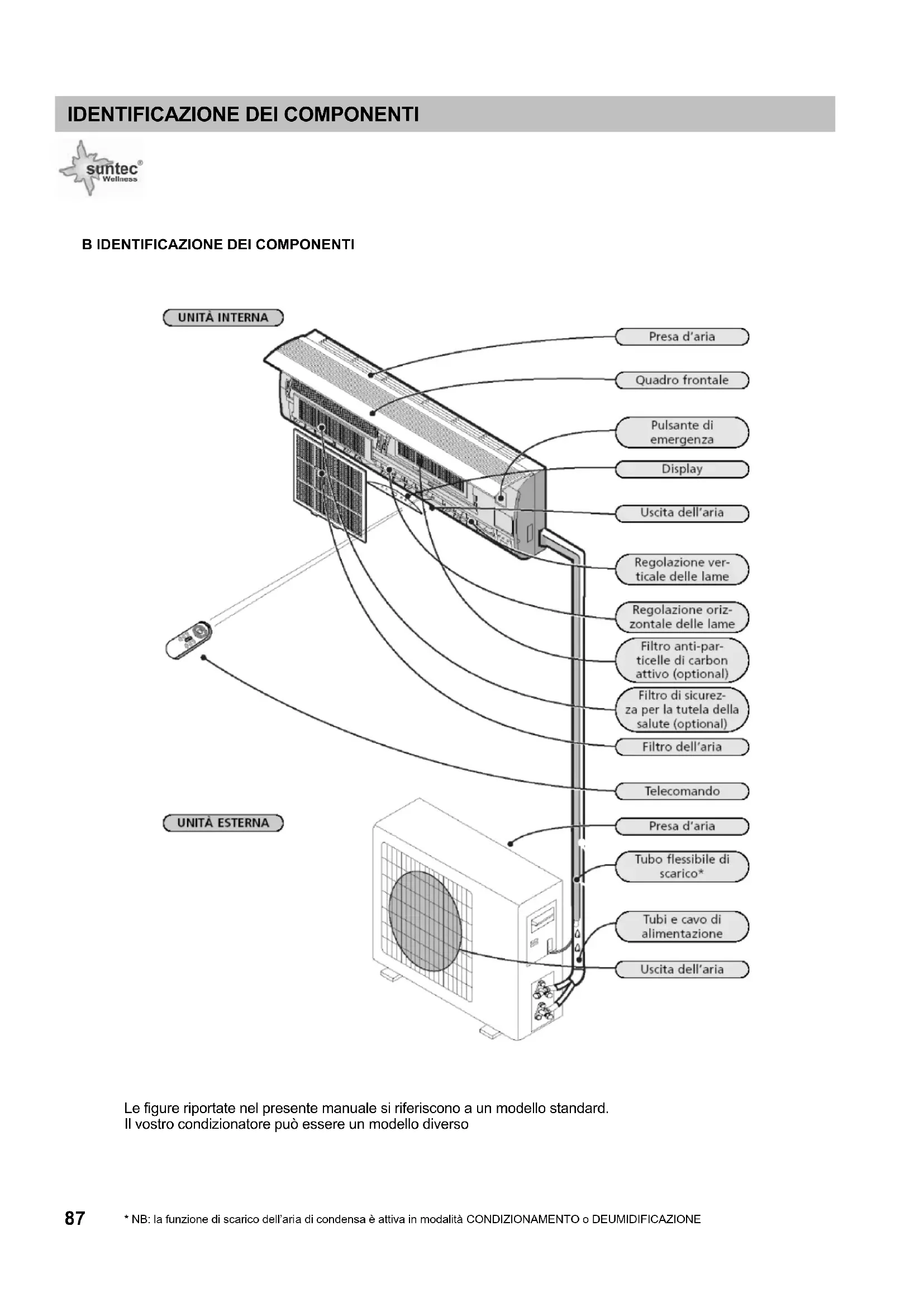

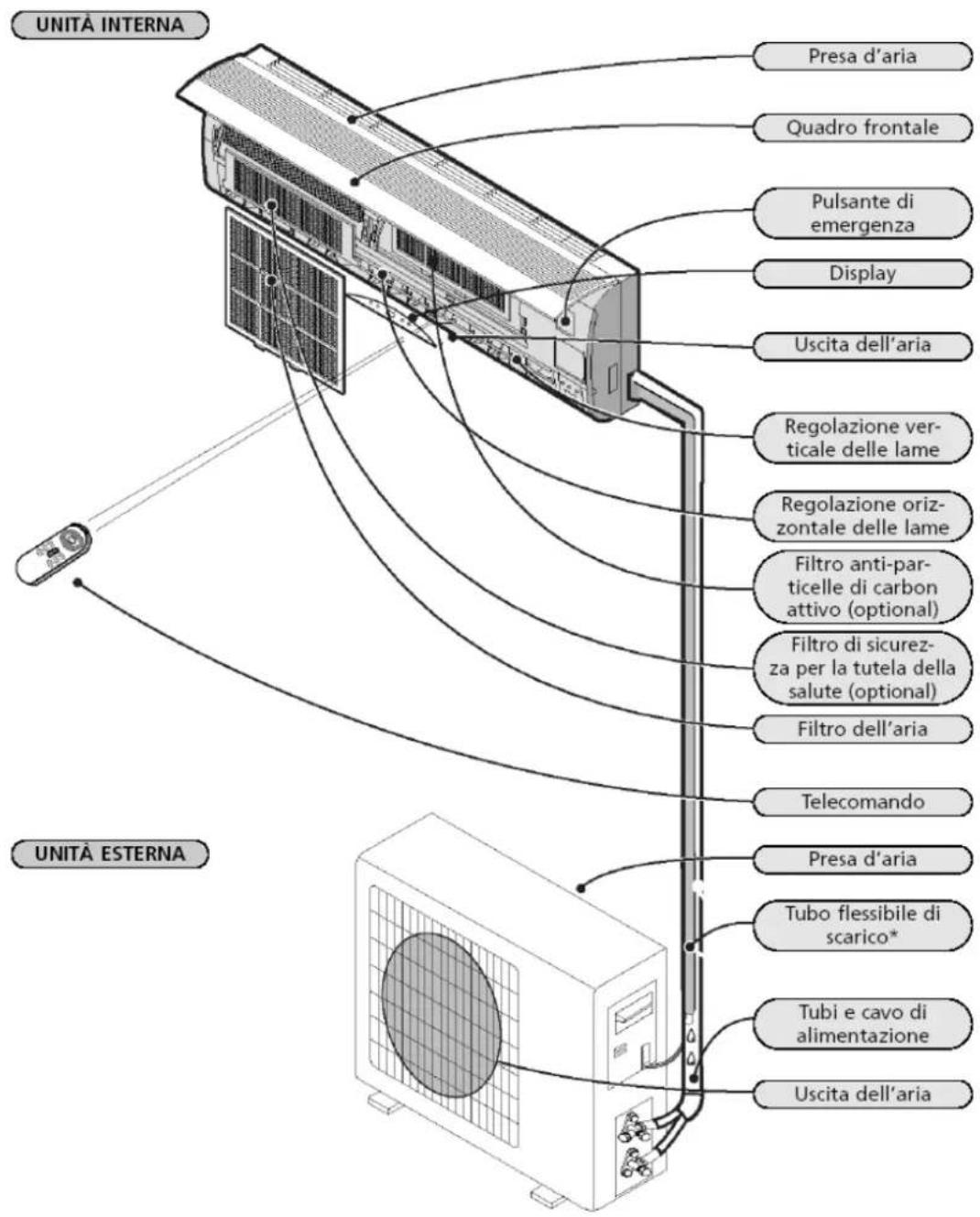

B IDENTIFICAZIONE DEI COMPONENTI

UNITÀ INTERNA Presa d'aria Quadro frontale Pulsante di emergenza Display Uscita dell'aria Regolazione verticale delle lame Regolazione orizzontale delle lame Filtro anti-particelle di carbon attivo (optional) Filtro di sicurezza per la tutela della salute (optional) Filtro dell'aria Telecomando Presa d'aria Tubo flessibile di scarico* Tubi e cavo di alimentazione Uscita dell'aria UNITÀ ESTERNA

Le figure riportate nel presente manuale si riferiscono a un modello standard. Il vostro condizionatore può essere un modello diverso

C PREPARATIVI PRIMA DELL'USO

Prima di utilizzare il condizionatore d'aria, verificare e impostare i seguenti parametri.

Impostazione del telecomando

Il telecomando NON è impostato direttamente in fabbrica per utilizzare l'apparecchio come generatore di aria fredda ad uso condizionamento (condizionatore) o di aria calda ad uso riscaldamento (pompa di calore). Ad ogni sostituzione delle batterie del telecomando, sul display frontale lampeggerà l'apposita freccia luminosa "Heat" ("caldo") o "Cool" ("freddo").

È possibile impostare il telecomando in funzione del tipo di apparecchio acquistato nel modo seguente: premere un pulsante qualsiasi quando la freccia luminosa posta sul display frontale lampeggia in corrispondenza della dicitura “Heat” (“caldo”), viene selezionata la funzione “pompa di calore”. premere un pulsante qualsiasi quando la freccia luminosa posta sul display frontale lampeggia in corrispondenza della dicitura“Cool” (“freddo”), viene selezionata la funzione “condizionamento”. Se non viene premuto alcun pulsante entro 10 secondi, il telecomando viene impostato automaticamente per la funzione “pompa di calore”.

Impostando il telecomando per utilizzare l'apparecchio solo a fini di condizionamento, NON è possibile impostare la funzione di riscaldamento con il telecomando.

Precauzioni di sicurezza

• Utilizzare il corretto valore di tensione in funzione di quanto indicato sull'apposita targhetta per evitare gravi danni all'apparecchio o rischi di incendio.
• Tenere costantemente pulito l'interruttore o la spina di alimentazione. Collegare l'interruttore/spina in modo saldo e preciso al cavo di alimentazione. Un contatto insufficiente potrebbe essere causa di elettroshock o incendio.
• Non utilizzare l'interruttore o togliere la spina per spegnere l'apparecchio quando è in funzione. Esiste il rischio di propagazione di scintille che potrebbero causare un incendio.
  • Non torcere, tirare o schiacciare il cavo di alimentazione per evitare rischi di elettroshock o incendio.
• Non inserire oggetti estranei quali bastoni o simili nell'apparecchio. A causa dell'elevata velocità di rotazione della ventola possono verificarsi incidenti.
• Evitare un'esposizione diretta prolungata al flusso di aria fredda in provenienza dall'apparecchio. Si consiglia di optare per un flusso diffuso.
• In caso di malfunzionamento, spegnere l'apparecchio con il telecomando prima di togliere la spina dalla presa di alimentazione
• Non procedere direttamente alla riparazione dell'apparecchio. Riparazioni non eseguite da personale specializzato possono provocare elettroshock ecc....
• Evitare di dirigere il flusso d'aria verso cucine a gas e stufe.
  • Non toccare i pulsanti con le mani bagnate.
• Non inserire alcun oggetto nell'unità esterna.

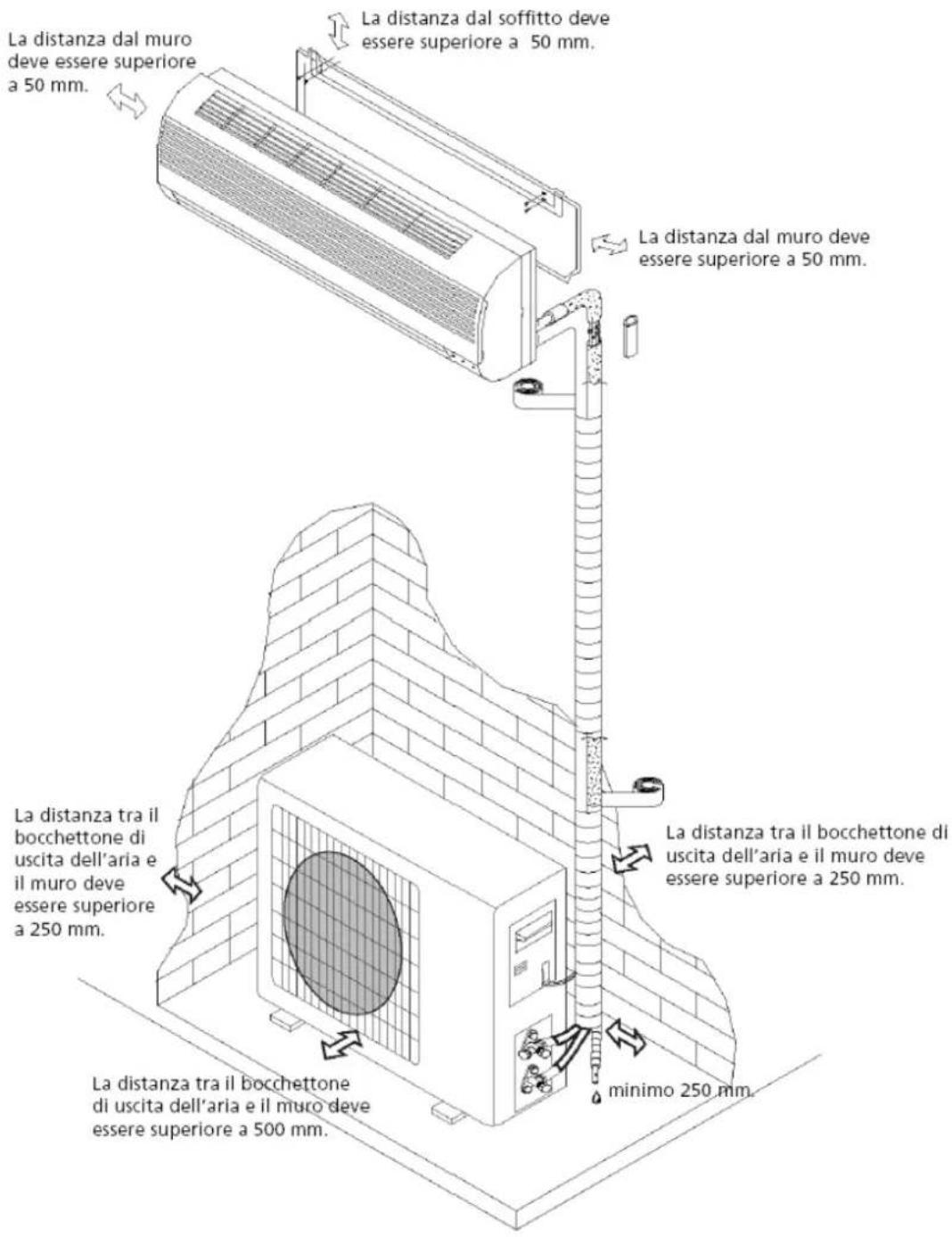

DISTRUZIONI PER L'INSTALLAZIONE

La distanza dal muro devve essere superiore a 50 mm. La distanza dal soffitto deve essere superiore a 50 mm. La distanza dal muro deve essere superiore a 50 mm. La distanza tra il bocchettone di uscita dell'aria e il muro deve essere superiore a 250 mm. La distanza tra il bocchettone di uscita dell'aria e il muro deve essere superiore a 250 mm. La distanza tra il bocchettone di uscita dell'aria e il muro deve essere superiore a 500 mm. minimo 250 mm.

La figura sovrastante è una presentazione semplificata dell'apparecchio, che potrebbe differire rispetto al prodotto da voi acquistato.

Scegliere la migliore collocazione per l'apparecchio.

Non collocare alcun ostacolo nei pressi del bocchettone di uscita dell'aria in modo tale che l'aria sia libera di circolare in ogni punto della stanza.

I tubi e il foro da praticare nel muro devono essere in posizioni accessibili.

Predisporre uno spazio adeguato dall'apparecchio al soffitto e al muro (cfr. capitolo D).

I filtri dell'aria devono essere facilmente estraibili.

Tenere l'apparecchio e il telecomando a una distanza minima di 1 m da televisore, radio, ecc.

Le lampade fluorescenti possono causare interferenze. Tenerle ad adeguata distanza.

Non mettere nulla vicino al bocchettone di uscita dell'aria, in modo tale da garantire la massima circolazione dell'aria. Il muro deve essere sufficientemente solido per sostenere il peso del condizionatore e non contribuire ad aumentare il rumore e le vibrazioni prodotti durante il funzionamento.

Collocazione dell'unità esterna

Collocare l'unità esterna in un punto accessibile e ben ventilato; non collocarla, per esempio, in un punto che presenti pericolo di perdite di gas.

Mantenere la corretta distanza dal muro.

L'unità esterna non deve essere esposta ad aria di mare sporca, grassa o salata o collocata nei pressi di tubi di scarico.

Non installare lungo una strada per evitare spruzzi di acqua.

Predisporre una base fissa per evitare l'aumento della produzione di rumore.

Verificare che l'aria possa circolare liberamente.

Installazione dell'unità interna

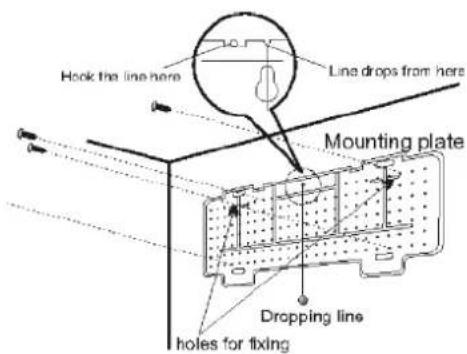

1. Installazione del piano di supporto

- scegliere il punto dove collocare il piano di supporto dell'unità esterna tenendo conto della direzione dei tubi;

- disporre il piano di supporto orizzontalmente con l'ausilio di una riga orizzontale o di una bolla;

- praticare fori di 32 mm di profondità nel muro per fissare il piano di supporto;

- inserire i tasselli in plastica nei fori e fissare il piano di supporto con viti a filetto tagliente;

- verificare che il piano di supporto sia ben fissato. Praticare poi un foro per i tubi.

NB: la forma del piano di supporto varia da modello a modello, ma il metodo di installazione è identico.

2. Praticare un foro per i tubi

• Determinare la posizione del foro per i tubi nel muro in base al foro nel piano di supporto;
• praticare un foro nel muro. Il foro dovrebbe deviare leggermente verso l'esterno;
• inserire un manicotto nel foro per proteggere il muro.

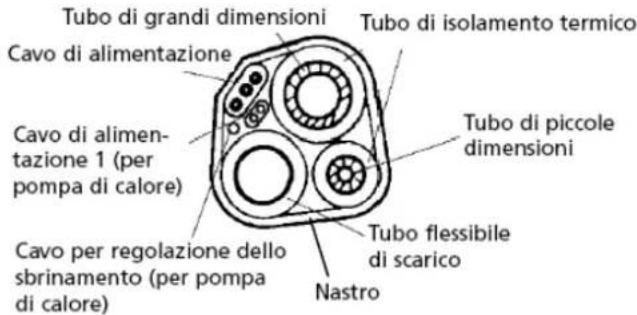

Isolamento termico tubi

a. collocare il tubo flessibile di scarico sotto i tubi;

b. utilizzare materiale di isolamento con spessore maggiore di 6 mm;

- il tubo flessibile di scarico deve puntare verso il basso per agevolare lo scarico.

Verificare che il tubo flessibile di scarico non sia piegato, avvolto su se stesso o sporgente; non immergerne l'estremità in acqua.

Tubo di grandi dimensioni Cavo di alimentazione Cavo di alimentazione 1 (per pompa di calore) Cavo per regolazione dello sbrinamento (per pompa di calore) Tubo di isolamento termico Tubo di piccole dimensioni Tubo flessibile di scarico Nastro

Se il tubo flessibile di scarico è collegato a una prolunga, la parte che passa lungo l'unità interna deve essere isolata.

- Quando i tubi sono diretti verso destra, i tubi, il cavo di alimentazione e il tubo flessibile di scarico devono essere isolati e montati sul retro dell'unità interna con un apposito dispositivo di fissaggio.

Piano di supporto
Dispositivo di fis- saggio del tubo

INSTALLAZIONE UNITÀ ESTERNA

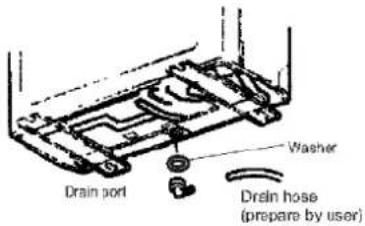

1. Installare il portello di scarico e il tubo flessibile di scarico
2. (solo per i modelli dotati di pompa di calore).

Dall'unità esterna defluisce condensa quando è attiva la modalità riscaldamento. Installare un portello di scarico e un tubo flessibile di scarico per dirigere il flusso di acqua. Montare l'uscita di scarico e l'anello di fissaggio in gomma al piano dell'unità esterna (si veda fig).

1. Installare e fissare l'unità esterna

Fissare bene il supporto per evitare oscillazioni dovute a forti vibrazioni o vento.

Collegate singolarmente i raccordi sfruttando il momento della forza di attrazione necessario.

A tal fine da un lato dovrebbe essere utilizzata la chiave per dadi ornita in dotazione e dall'altro lato bisognerebbe ricorrere all'uso di una chiave serratubi a catena. Soltanto in questo modo è possibile garantire la non dispersione dei refrigeranti. Si prega di assicurarsi che la tenuta dei collegamenti sia impermeabile e che nessun refrigerante possa fuoriuscire.

La SUNTEC WELLNESS GMBH non si assume alcuna responsabilità in caso di fuoriuscita dei refrigeranti.

1. Collegamento tubi unità esterna

Rimuovere i cappucci dalle valvole a due e tre vie.

Collegare i tubi alle valvole a due e tre vie separatamente nel rispetto del serraggio previsto.

Collegamento cavo unità esterna (si veda la pagina precedente)

E ISTRUZIONI D'USO

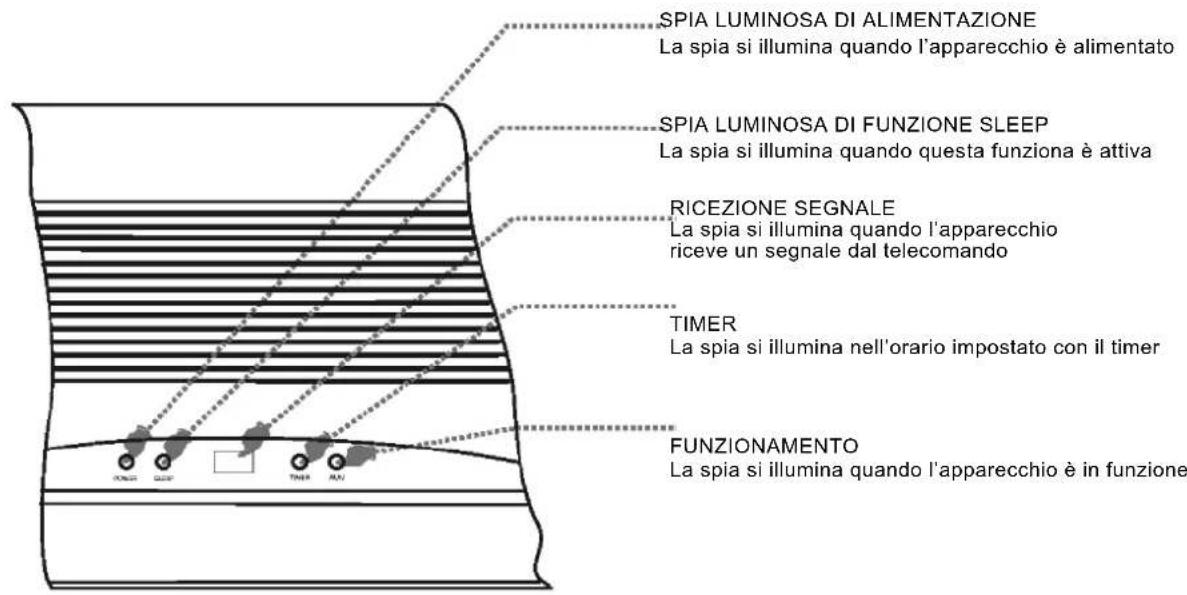

Operazioni e relative indicazioni sul display

SPIA LUMINOSA DI ALIMENTAZIONE La spia si illumina quando l'apparecchio è alimentato SPIA LUMINOSA DI FUNZIONE SLEEP La spia si illumina quando questa funziona è attiva RICEZIONE SEGNALE La spia si illumina quando l'apparecchio riceve un segnale dal telecomando TIMER La spia si illumina nell'orario impostato con il timer FUNZIONAMENTO La spia si illumina quando l'apparecchio è in funzione

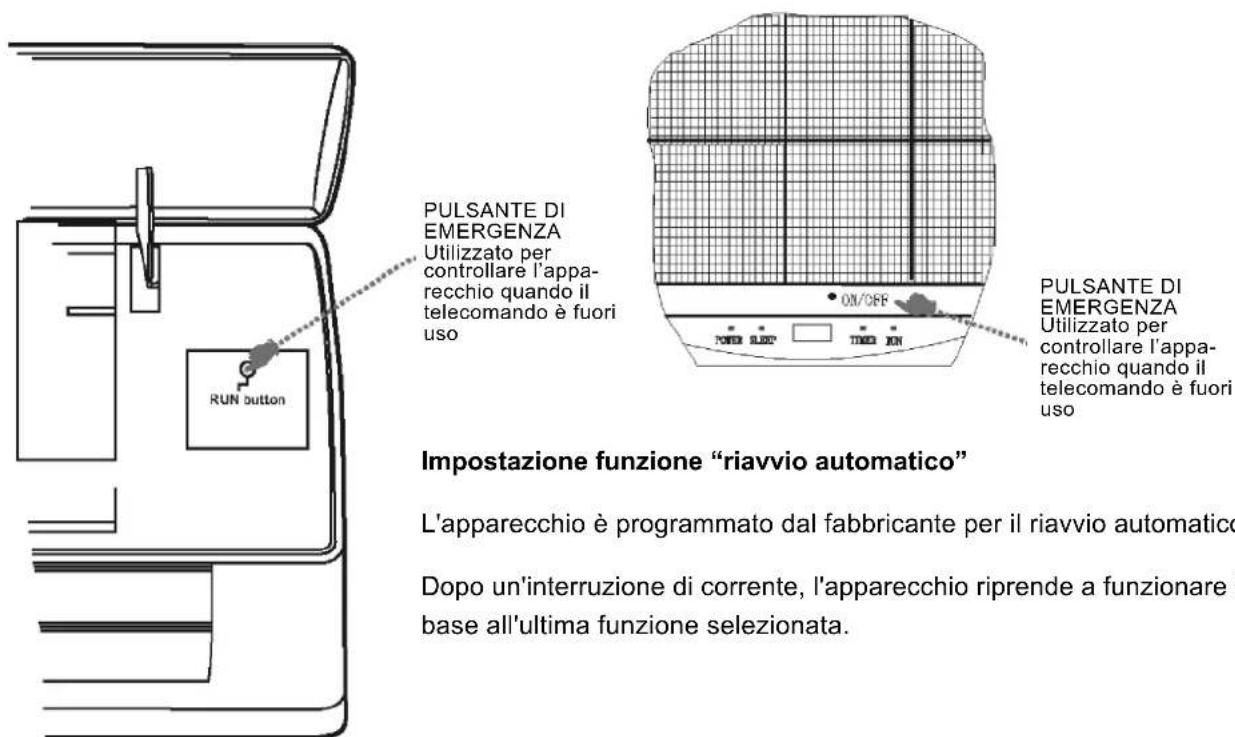

PULSANTE DI EMERGENZA Utilizzato per controllare l'appa- recchio quando il telecomando è fuori uso RUN button PULSANTE DI EMERGENZA Utilizzato per controllare l'appa- recchio quando il telecomando è fuori uso ON/OFF POWER SLEEP TIME ON Impostazione funzione "riavvio automatico" L'apparecchio è programmato dal fabbricante per il riavvio automatico Dopo un'interruzione di corrente, l'apparecchio riprende a funzionare base all'ultima funzione selezionata.

Impostazione funzione "riavvio automatico"

L'apparecchio è programmato dal fabbricante per il riavvio automatico.

Dopo un'interruzione di corrente, l'apparecchio riprende a funzionare in base all'ultima funzione selezionata.

La forma e la posizione degli interruttori e delle spie può variare da modello a modello, ma le funzioni sono identiche.

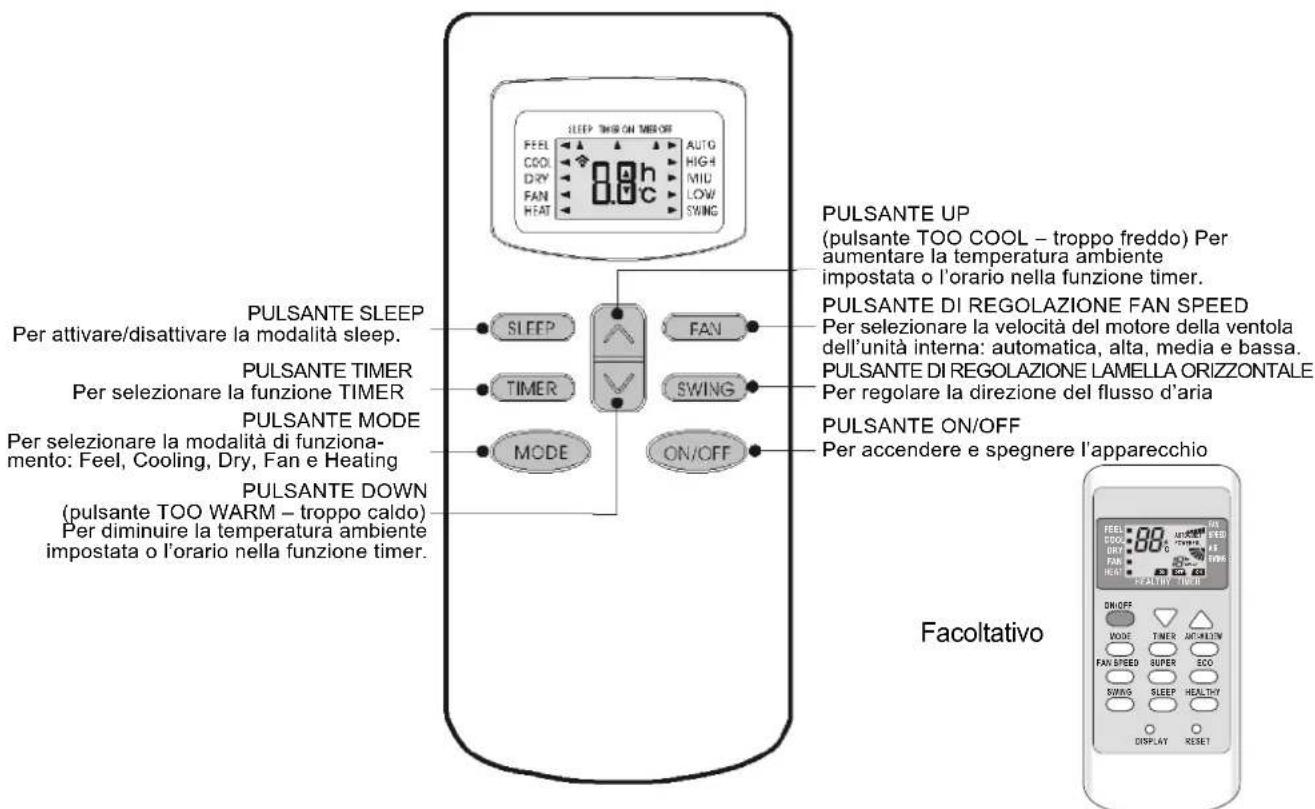

Telecomando

Il telecomando invia segnali al sistema.

PULSANTE SLEEP Per attivare/disattivare la modalità sleep. PULSANTE TIMER Per selezionare la funzione TIMER PULSANTE MODE Per selezionare la modalità di funzionamento: Feel, Cooling, Dry, Fan e Heating PULSANTE DOWN (pulsante TOO WARM – troppo caldo) Per diminuire la temperatura ambiente impostata o l'orario nella funzione timer. PULSANTE UP (pulsante TOO COOL – troppo freddo) Per aumentare la temperatura ambiente impostata o l'orario nella funzione timer. PULSANTE DI REGOLAZIONE FAN SPEED Per selezionare la velocità del motore della ventola dell'unità interna: automatica, alta, media e bassa. PULSANTE DI REGOLAZIONE LAMELLA ORIZZONTALE Per regolare la direzione del flusso d'aria PULSANTE ON/OFF Per accendere e spegnere l'apparecchio Facoltativo

NB: ogni modalità di funzionamento, con le

relative funzioni, verrà illustrata ulteriormente nelle pagine seguenti.

Rimuovere il coperchio delle batterie seguendo la direzione della freccia.

Inserire le batterie nuove come indicato (fare attenzione alla corrispondenza delle polarità + e - ).

Ricollocare il coperchio facendo scivolare in posizione.

NB: utilizzare 2 batterie LR03 AAA(1.5 volt). Non utilizzare batterie ricaricabili. Sostituire le batterie esaurite con batterie nuove dello stesso tipo quando il display perde luminosità.

Conservazione e suggerimenti per l'utilizzo del telecomando ll

telecomando può essere collocato a parete con un apposito porta-telecomo- mando

NB: il porta-telecomando è optional.

Porta-telecomando

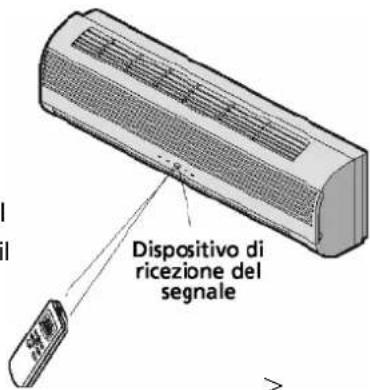

Utilizzo del telecomando

Per utilizzare il condizionatore d'aria puntare il telecomando verso il dispositivo di ricezione del segnale posto sull'unità interna. In tal modo il telecomando può essere utilizzato fino a una distanza di 7 m.

Dispositivo di ricezione del segnale

ISTRUZIONI D'USO

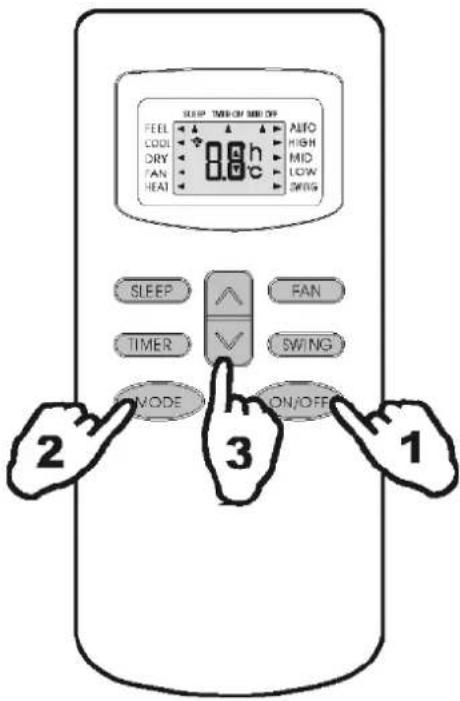

Procedura per il funzionamento in modalità FEEL

La modalità di funzionamento (HEATING, DRY, FAN, COOLING) viene selezionata automaticamente a seconda della temperatura ambiente.

Puntare il telecomando verso il condizionatore.

1. Accensione Premere il pulsante ON/OFF/RUN; quando l'apparecchio riceve il segnale, la spia RUN sull'unità interna si accende.

Quando l'apparecchio non è in modalità FEEL.

1. Selezione della modalità FEEL Premere il pulsante di selezione della modalità MODE Selezionare poi la posizione FEEL.

La modalità di funzionamento e la temperatura vengono determinate in funzione della temperatura interna.

FEEL COOL DRY FAN HEAT TIME ON TIME ON 8.8h Alfo HIGH MID LOW SWING SLEEP FAN TIMER SWING MODE ON/OFF 2 3 1

Temperatura interna Modalità di funzionamento Temperatura desiderata
Meno di 20 °C	Riscaldamento, per il modello con pompa di calore. Ventola per il modello ad esclusivo uso condizionamento	23 °C
Tra 20°C e 26 °C	DRY	18 °C
Più di 26 °C COOLING	23 °C

È possibile regolare la temperatura anche in modalità FEEL. La regolazione prevede 6 livelli ricorrendo al pulsante ↑ oppure con al pulsante ↓

1. Impostazione della temperatura

Premere il pulsante ↑oppure il pulsante↓

Quando si preme il pulsante la temperatura sale di 1°C.

Dopo un aumento della temperatura di 2°C, la spia non subisce variazioni.

Quando si preme il pulsante ↑, la temperatura scende di 1°C.

Dopo una riduzione della temperatura di 2°C, la spia non subisce variazioni.

NB È possibile che quando l'unità è in funzionamento non venga erogata aria. Se la modalità di funzionamento viene modificata, il sistema potrebbe non provvedere subito alla modifica.

Modalità TIMER

Se prima di uscire lei programma il timer mediante il pulsante TIMER, al suo rientro la casa è piacevolmente calda. Di notte, eventualmente, può disattivare il timer.

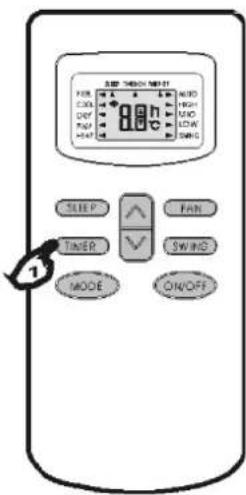

IMPOSTAZIONE DEL TIMER

Affinché il condizionatore si accenda in corrispondenza dell'orario desiderato, seguire la seguente procedura (con apparecchio e telecomando spenti):

1. Premere il pulsante Timer.

2. Scegliere la modalità desiderata premendo il pulsante Mode.

3. Scegliere la temperatura desiderata premendo il pulsante ↑↓ (solo con selezionata la modalità riscaldamento o condizionamento).

4. Scegliere la velocità desiderata della ventola (bassa, media o alta) oppure la modalità automatica (solo in modalità Feel, Cool o Heat), premendo il pulsante Fan. In modalità Dry, la ventola funziona sempre alla modalità automatica.

5. Attivare o meno la modalità Swing premendo il pulsante Swing.

6. Premere il pulsante Timer ('h' lampeggia).

7. Utilizzare il pulsante ↑ per impostare l'orario di accensione del condizionatore desiderato (tra le 0 e le 10 l'orario può essere impostato per blocchi di mezz'ora; tra le 10 e le 24, per blocchi di un'ora).

8. Premere il pulsante Timer ('h' smette di lampeggiare e sul display viene visualizzato l'orario impostato per l'accensione del condizionatore).

9. Premere di nuovo il pulsante Timer per cancellare i dati selezionati dalla memoria.

NB: qualora non venga toccato alcun pulsante in fase di programmazione della funzione timer, il telecomando si spegne automaticamente dopo 10 secondi.

Affinché il condizionatore si spenga in corrispondenza dell'orario desiderato, seguire la seguente procedura (con apparecchio e telecomando spenti):

1. Premere il pulsante Timer.

2. Utilizzare il pulsante ↑↓ per impostare l'orario di spegnimento del condizionatore desiderato (tra le 0 e le 10 l'orario può essere impostato per blocchi di mezz'ora; tra le 10 e le 24, per blocchi di un'ora).

3. Premere il pulsante Timer ('h' smette di lampeggiare e sul display viene visualizzato l'orario impostato per lo spegnimento del condizionatore).

4. Premere di nuovo il pulsante Timer per cancellare i dati selezionati dalla memoria.

NB: qualora non venga toccato alcun pulsante in fase di programmazione della funzione timer, il telecomando si spegne automaticamente dopo 10 secondi.

NB: quando 'h' lampeggia e si preme una volta il pulsante ON/OFF/RUN, sul display viene visualizzata la temperatura impostata. È ora possibile variare la temperatura con il pulsante ↑↓. Premendo il pulsante Timer, viene visualizzato di nuovo l'orario, che può essere quindi modificato. *Premendo di nuovo il pulsante Timer, si memorizzano i dati inseriti e viene visualizzato il tempo rimanente (di accensione del condizionatore).

* Quando, invece di premere il pulsante Timer, si preme il pulsante ON/OFF/RUN, si spegne il telecomando.

NB Dopo aver impostato il timer, controllare che la spia TIMER INDICATOR sull'unità interna sia accesa. Premendo il pulsante Timer, vengono visualizzati i valori dell'ultima operazione eseguita.

F MANUTENZIONE

Manutenzione del quadro frontale

1. Spegnere l'apparecchio e togliere la spina dalla presa di alimentazione.
2. Afferrare il quadro frontale in corrispondenza della posizione "a" e tirarlo verso l'esterno.
3. Pulire con un panno morbido asciutto. Utilizzare acqua tiepida (meno di 30°C) per pulire l'apparecchio nel caso in cui fosse particolarmente sporco.
4. Non utilizzare mai sostanze volatili quali benzina o polveri abrasive per pulire l'apparecchio.
5. Non spruzzare mai acqua sull'unità interna. Pericolo di elettroshock!
6. Ricollocare in sede il quadro frontale e chiuderlo premendolo verso il basso in corrispondenza della posizione "b".

Manutenzione del filtro dell'aria

È necessario pulire il filtro dell'aria regolarmente

Procedere nel modo seguente

1. Spegnere completamente l'apparecchio.

2. Aprire il quadro frontale.

3. Tirare verso l'esterno la maniglia del filtro con delicatezza.

4. Afferrare la maniglia e far scivolare fuori il filtro.

5. Pulire il filtro dell'aria e ricollocarlo in sede.

Qualora fosse particolarmente sporco, lavare il filtro con una soluzione di detergente e acqua tiepida. Dopo averlo pulito, asciugare il filtro in un punto lontano da fonti di luminosità.

1. Richiudere il quadro frontale. Pulire il filtro dell'aria ogni due settimane se il condizionatore viene utilizzato in un ambiente particolarmente polveroso.

SICUREZZA

G SICUREZZA

Condizione di funzionamento

Il dispositivo di sicurezza può rilevare un guasto/errore e arrestare l'apparecchio nei seguenti casi.

Riscaldamento

Temperatura esterna superiore a 24°C

Temperatura esterna inferiore a -7°C

Temperatura ambiente superiore a 27°C

Condizionamento

Temperatura esterna superiore a * 43°C

Temperatura ambiente inferiore a 21°C

Deumidificazione

Temperatura ambiente inferiore a 18°C

Avvertenze

Quando il climatizzatore è programmato sulla funzione COOLING o DRY, in caso di umidità dell'aria relativa superiore all'80%, lo scarico dell'aria dell'unità interna può gocciolare (per il fatto che, ad esempio, sono aperte una finestra o una porta).

G SICUREZZA

Rumori

• Installare il condizionatore su una superficie solida in modo tale da prevenire la produzione di rumori. - Installare l'unità esterna in modo tale che il flusso d'aria erogata non arrechi disturbo ai vicini.
• Non collocare alcun ostacolo in corrispondenza del flusso d'aria emesso dall'unità esterna per non aumentare il numero di decibel prodotti.

Caratteristiche del dispositivo di sicurezza

1. Il dispositivo di sicurezza spegnerà l'apparecchio nei seguenti casi.

2. Per riavviare l'apparecchio dopo un arresto o una variazione di modalità è necessario attendere 3 minuti.

3. Dopo aver inserito la spina nella presa di corrente e aver attivato l'unità, quest'ultima inizierà a funzionare dopo circa 20 secondi.

4. Dopo un arresto completo dell'unità in seguito all'attivazione della sicurezza, premere il pulsante ON/OFF per riavviare.

- Reimpostare il timer.

Controlli

Dopo un uso prolungato del condizionatore, controllare quanto segue:

• Surriscaldamento del cavo e della spina di alimentazione. Si sente odore di bruciato?
• Si sentono rumori o vibrazioni inusuali durante il funzionamento?
• Perdita di acqua dall'unità interna.
• Cassa in metallo sotto tensione.

Qualora si dovesse verificare uno dei casi di cui sopra, spegnere il condizionatore! Si raccomanda un'ispezione periodica a cura di un installatore riconosciuto (min. 1x 5 anni).

Caratteristiche della modalità HEATING (RISCALDAMENTO)

Pre-riscaldamento

Dopo aver avviato la modalità HEATING, il flusso dell'aria dall'unità interna viene erogato dopo 2/5 minuti.

Post-riscaldamento

Dopo aver spento la funzione di HEATING, il ventilatore continua a girare per altri 2-5 minuti.

Sbrinamento

In modalità RISCALDAMENTO, l'apparecchio provvederà automaticamente allo sbrinamento per aumentare l'efficienza. La relativa procedura ha una durata compresa tra i 2 e i 10 minuti. Nel corso di tale operazione, le ventole smettono di funzionare. A conclusione dell'operazione, l'apparecchio torna automaticamente in modalità RISCALDAMENTO.

Rumori

- Installare il condizionatore su una superficie solida in modo tale da prevenire la produzione di rumori. - Installare l'unità esterna in modo tale che il flusso d'aria erogata non arrechi disturbo ai vicini.

- Non collocare alcun ostacolo in corrispondenza del flusso d'aria emesso dall'unità esterna per non aumentare il numero di decibel prodotti.

Caratteristiche del dispositivo di sicurezza

1. Il dispositivo di sicurezza spegnerà l'apparecchio nei seguenti casi.

2. Per riavviare l'apparecchio dopo un arresto o una variazione di modalità è necessario attendere 3 minuti.

3. Dopo aver inserito la spina nella presa di corrente e aver attivato l'unità, quest'ultima inizierà a funzionare dopo circa 20 secondi.

4. Dopo un arresto completo dell'unità in seguito all'attivazione della sicurezza, premere il pulsante ON/OFF per riavviare.

- Reimpostare il timer.

Controlli

Dopo un uso prolungato del condizionatore, controllare quanto segue:

• Surriscaldamento del cavo e della spina di alimentazione. Si sente odore di bruciato?
• Si sentono rumori o vibrazioni inusuali durante il funzionamento?
• Perdita di acqua dall'unità interna.
• Cassa in metallo sotto tensione.

Qualora si dovesse verificare uno dei casi di cui sopra, spegnere il condizionatore! Si raccomanda un'ispezione periodica a cura di un installatore riconosciuto (min. 1x 5 anni).

Caratteristiche della modalità HEATING (RISCALDAMENTO)

Pre-riscaldamento

Dopo aver avviato la modalità HEATING, il flusso dell'aria dall'unità interna viene erogato dopo 2/5 minuti.

Post-riscaldamento

Dopo aver spento la funzione di HEATING, il ventilatore continua a girare per altri 2-5 minuti.

Sbrinamento

In modalità RISCALDAMENTO, l'apparecchio provvederà automaticamente allo sbrinamento per aumentare l'efficienza. La relativa procedura ha una durata compresa tra i 2 e i 10 minuti. Nel corso di tale operazione, le ventole smettono di funzionare. A conclusione dell'operazione, l'apparecchio torna automaticamente in modalità RISCALDAMENTO.

H RISOLUZIONE DEI PROBLEMI

I seguenti casi non corrispondono necessariamente a un malfunzionamento. Controllare sempre prima di richiedere un intervento da parte dell'assistenza.

Problema Causa/Soluzione
L'apparecchio non funziona	Spina non inserita correttamente nella presa.Batterie del telecomando scariche. La protezione si attiva quando il fusibile si è fulminato.
Non viene erogata aria calda o fredda	Le prese d'aria e i bocchettoni di fuoriuscita dell'aria sono bloccati? La temperatura è stata impostata correttamente? Il filtro dell'aria è sporco?
Controllo inefficiente	Se è presente una forte interferenza (a causa di un'eccessiva scarica elettrostatica o di tensione di alimentazione non costante), l'apparecchio non funziona in modo corretto. Quindi, togliere alimentazione e ricollegare la spina dopo 2/3 secondi.
L'apparecchio non parte immediatamente	Variazione della modalità mentre l'apparecchio è in funzione, tempo di attesa: 3 minuti.
Odore strano	L'odore proviene probabilmente da un'altra fonte quale mobili, sigarette, ecc... viene aspirato all'interno dell'apparecchio e poi emesso con l'aria.
Rumore di acqua che scorre	Causato dal refrigerante nel condizionatore, non indica un guasto.Rumore dovuto alla funzione di sbrinamento in modalità riscaldamento.
Scricchiolio	Il rumore può essere generato dall'espansione o dalla contrazione del quadro frontale, dovuto alle variazioni di temperatura.
Fuoriuscita di nebbiolina/umidità dal bocchettone dell'aria	La nebbiolina/l'umidità si forma quando la temperatura dell'aria della stanza in cui è collocato il condizionatore si abbassa a causa dell'aria fredda erogata dall'unità interna in modalità COOLING (RAFFREDDAMENTO) o DRYING (DEUMIDIFICAZIONE).
La spia rossa del compressore è sempre accesa e la ventola dell'unità esterna è ferma.	L'apparecchio passa dalla modalità riscaldamento alla modalità sbrinamento.La spia si spegnerà entro dieci minuti, l'unità ripristinerà la modalità riscaldamento.

I CONDIZIONI DELLA GARANZIA

Il condizionatore d'aria ha una garanzia di 24 mesi dalla data d'acquisto. Entro questo periodo vengono riparati gratuitamente tutti i difetti di materiale e di fabbricazione. Qui di seguito sono riportate le condizioni della garanzia:

1. Rifiutiamo esplicitamente tutte le altre richieste di risarcimento, compresi danni conseguenti.
2. La riparazione o la sostituzione di parti entro il termine di garanzia non comporta la proroga della garanzia stessa.
3. La garanzia non è valida qualora siano state apportate delle modifiche qualora siano state montate parti non originali o qualora siano state effettuate riparazioni da terzi.
4. Nella garanzia non sono comprese le parti sottoposte a normale usura, quali il filtro.
5. La garanzia vale unicamente dietro presentazione della ricevuta d'acquisto originale datata e qualora l'apparecchio non sia stato modificato.
6. La garanzia non è valida in caso di danno sorto in seguito ad operazioni che non sono descritte in questo manuale o in seguito a negligenza.
7. Le spese di spedizione ed i rischi che la spedizione del apparecchio o delle parti comporta sono sempre a carico dell'acquirente.

Per prevenire costi inutili, si consiglia di consultare dapprima le istruzioni d'uso Qualora nelle istruzioni non sia presentata la soluzione corretta, rivolgersi al rivenditore di fiducia per la riparazione del condizionatore d'aria.
