MANUALE UTENTE Office 2.8 Kw SUNTEC

Moldura deslizante con orificio

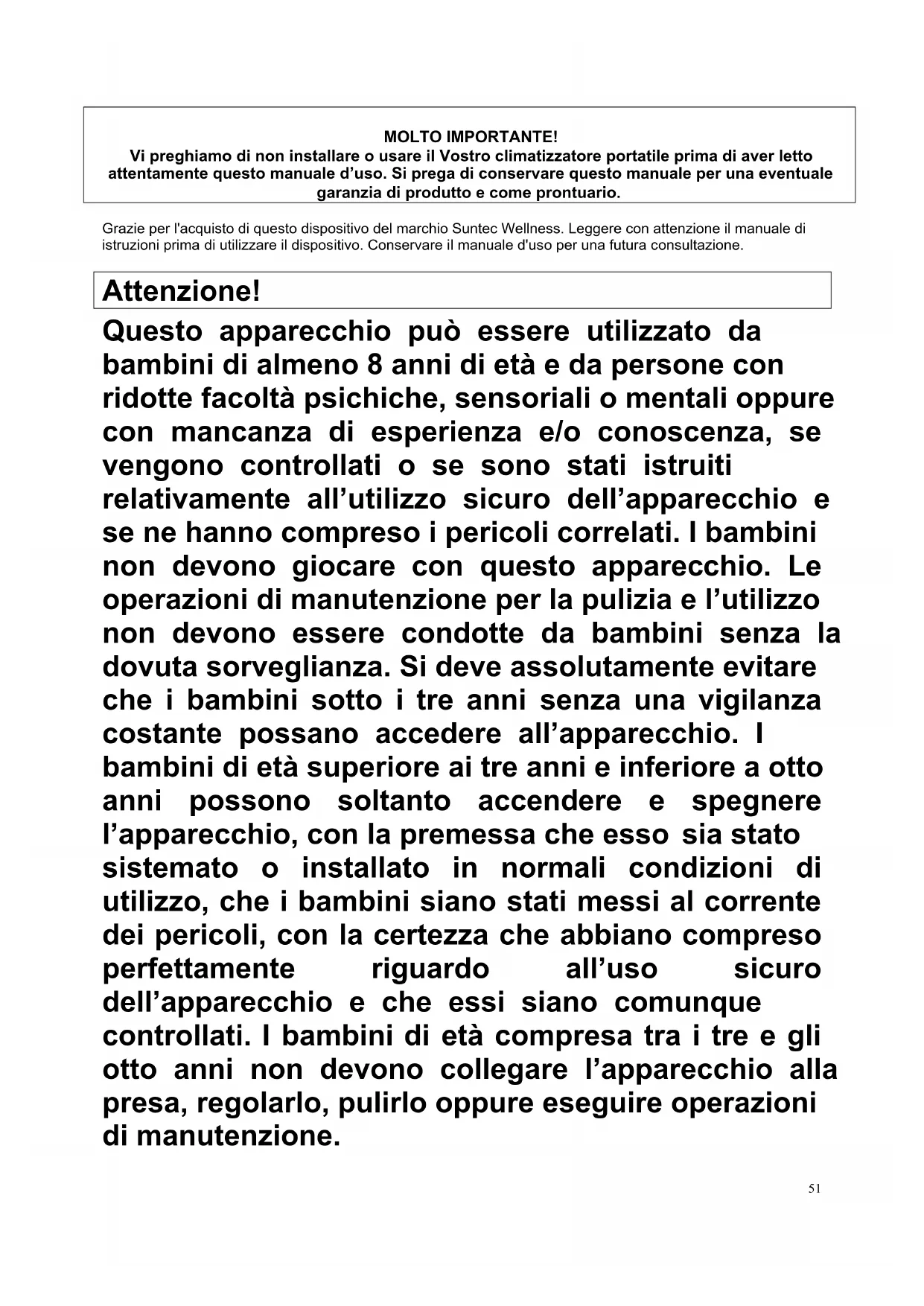

MOLTO IMPORTANTE! Vi preghiamo di non installare o usare il Vostro climatizzatore portatile prima di aver letto attentamente questo manuale d’uso. Si prega di conservare questo manuale per una eventuale garanzia di produtto e come prontuario. Grazie per l'acquisto di questo dispositivo del marchio Suntec Wellness. Leggere con attenzione il manuale di istruzioni prima di utilizzare il dispositivo. Conservare il manuale d'uso per una futura consultazione. Attenzione! Questo apparecchio può essere utilizzato da bambini di almeno 8 anni di età e da persone con ridotte facoltà psichiche, sensoriali o mentali oppure con mancanza di esperienza e/o conoscenza, se vengono controllati o se sono stati istruiti relativamente all’utilizzo sicuro dell’apparecchio e se ne hanno compreso i pericoli correlati. I bambini non devono giocare con questo apparecchio. Le operazioni di manutenzione per la pulizia e l’utilizzo non devono essere condotte da bambini senza la dovuta sorveglianza. Si deve assolutamente evitare che i bambini sotto i tre anni senza una vigilanza costante possano accedere all’apparecchio. I bambini di età superiore ai tre anni e inferiore a otto anni possono soltanto accendere e spegnere l’apparecchio, con la premessa che esso sia stato sistemato o installato in normali condizioni di utilizzo, che i bambini siano stati messi al corrente dei pericoli, con la certezza che abbiano compreso perfettamente riguardo all’uso sicuro dell’apparecchio e che essi siano comunque controllati. I bambini di età compresa tra i tre e gli otto anni non devono collegare l’apparecchio alla presa, regolarlo, pulirlo oppure eseguire operazioni di manutenzione.52

• L'apparecchio è stato progettato esclusivamente per l'impiego in ambienti chiusi.

• Non usare l'apparecchio in caso di difetti del cavo di rete, della spina o dello stesso apparecchio.

• Non collegare l'apparecchio a una presa difettosa. Prima della messa in funzione, accertarsi che l'apparecchio sia installato correttamente.

• Non utilizzare questa unità vicino a focolari aperti.

• Evitare l’esposizione diretta ai raggi solari.

• Spegnere l'apparecchio prima di staccare la spina.

• Staccare la spina prima di pulire o conservare l'apparecchio o nel caso in cui si preveda di non utilizzare l'apparecchio per un lungo periodo di tempo.

• Pulire l'apparecchio attenendosi alle indicazioni fornite nelle presenti istruzioni.

• Collegare l'apparecchio a una presa di rete con messa a terra (220-240 V~, 50 Hz) perfettamente funzionante.

• Non lasciare l'apparecchio incustodito durante il funzionamento. Spegnere l'apparecchio anche in caso di assenza di breve durata.

• Per staccare l'alimentazione, tirare sempre la spina e mai il cavo.

• Non azionare il dispositivo in un ambiente nel quale possa essere spruzzato olio o acqua.

• Non azionare l'apparecchio in prossimità di una vasca, doccia, piscina o lavanderia.

• Quando il cavo è collegato e soprattutto durante il funzionamento, non inserire mai dita, matite o altri oggetti all'interno dell'apparecchio.

• Il climatizzatore deve essere depositato e trasportato53 sempre in maniera eretta. In caso di dubbio consigliamo di attendere almeno 24 ore, prima di riattivare il climatizzatore.

• Selezionare un posto in diretta adiacenza di una presa di corrente.

• Assicurarsi che l'ingresso e l’uscita della ventilazione non siano bloccati.

• Utilizzare il dispositivo sempre su una superficie orizzontale per evitare fuoriuscite di acqua.

• Usare esclusivamente i ricambi e gli accessori forniti dal produttore, onde evitare danni all'apparecchio.

• Mai riparare il dispositivo da soli. Se è necessaria una riparazione, rivolgersi al proprio rivenditore.

• Non avviare e arrestare il climatizzatore mediante la spina. Usare l'apposito pulsante POWER situato sul pannello di controllo.

• Accertarsi che il cavo di rete disponga di una corretta messa a terra.

• Accertarsi che il cavo di rete disponga di una corretta messa a terra.

• Non utilizzare prese multiuso o prolunghe.

Importante. Il climatizzatore locale mobile deve essere conservato e trasportato sempre diritto. In caso di dubbi si consiglia di attendere almeno 24 ora prima di riaccendere il climatizzatore locale mobile.54 Descrizione delle parti/componenti

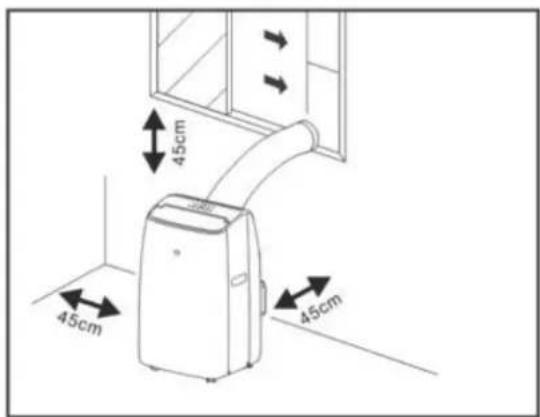

Installazione Posizionare l'apparecchio sul pavimento a una distanza di 45 cm da altri oggetti, dal momento che questi ultimi possono influenzare in modo massiccio le prestazioni dell'apparecchio (Fig. 1). Attenzione: prima di utilizzare l'apparecchio lasciarlo in posizione verticale per almeno 24 ore. L'apparecchio è facilmente trasportabile nei locali, tuttavia osservare le seguenti istruzioni: Installazione del tubo di scarico, Fig. 2, 3 e 4

• Posizionare l'apparecchio in prossimità di una presa.

• Fissare l'adattatore a un'estremità del tubo di scarico.

• Fissare l'altra estremità angolare del tubo di scarico nell'apposita apertura posta sul retro dell'apparecchio. (Fig. 5)

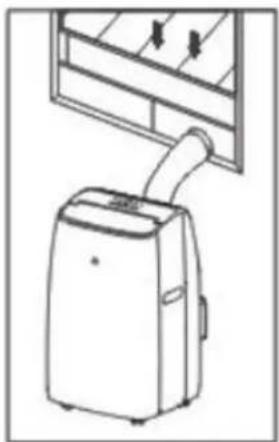

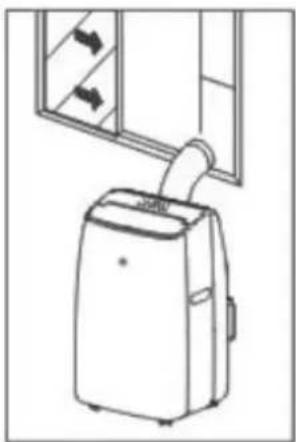

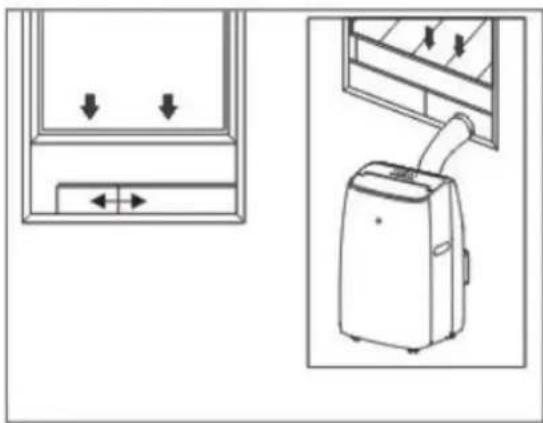

• Fissare l’adattatore per finestra alla finestra e inserire l’adattatore ovale nell’apertura del listello.

• Inserire la spina di rete nella presa (220-240 V~, 50 Hz). Per la finestra a battenti si consiglia Air-Block Klima-Sail EAN 4250058312099 (v. capitolo Pezzi di ricambio e accessori). Componenti Descrizione Numero

Componenti principali Condizionatore mobile locale

Adattatore per il tubo di scarico per il condizionatore mobile locale

Adattatore per il tubo di scarico per la finestra (rastremazione)

Listello scorrevole per la finestra con apertura

Tubo flessibile di drenaggio

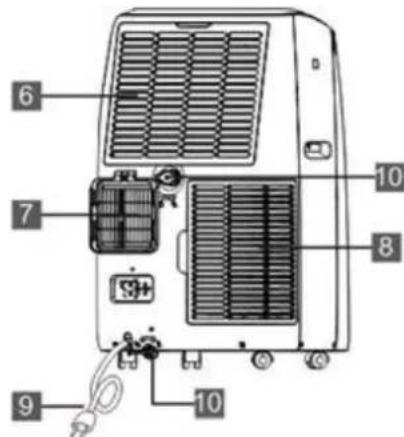

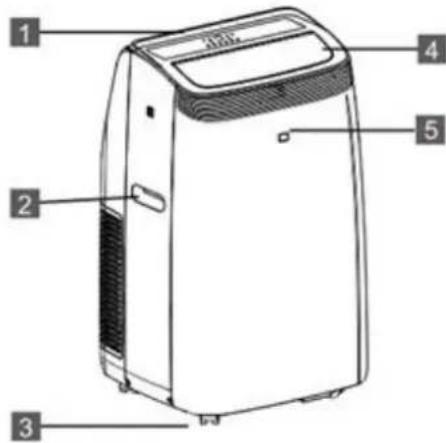

1 Quadro comandi 6 Ingresso dell’aria / griglia filtro 2 Impugnatura di trasporto 7 Raccordo del tubo di scarico dell’aria 3 Rotelle girevoli 8 Ingresso dell’aria / griglia filtro 4 Fuoriuscita dell'aria 9 Cavo di rete 5 Alloggi 10 Raccordo del tubo di drenaggio55

Possibili errori durante l'installazione

• Accertarsi che lo scarico dell'aria non sia ostruito, onde evitare danni all'apparecchio.

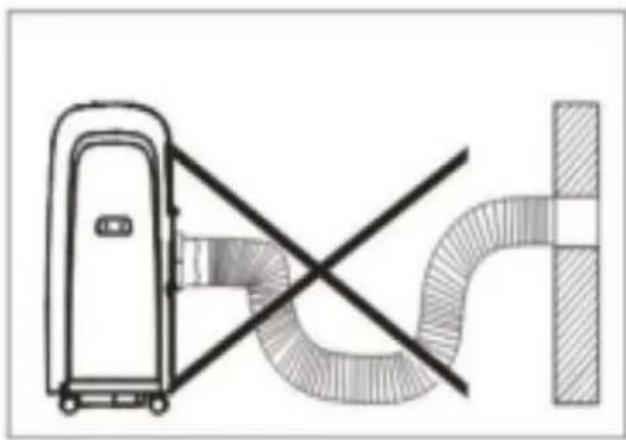

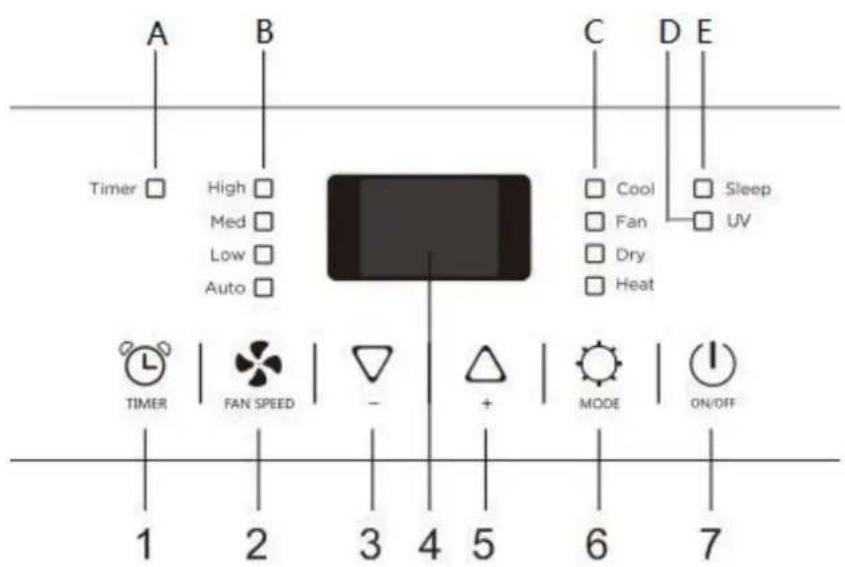

• Il tubo di scarico non deve essere piegato (Fig.4). Area dei comandi

A. Indicatore del timer

2. velocità del ventilatore

B. Indicatore della velocità del ventilatore

C. Indicatore di modalità

D. Indicatore di luce UV

E. Indicatore della modalità Sleep

7. attivo / disattivo

1. ATTIVO/DISATTIVO: Premere questo tasto per accendere e spegnere l'apparecchio. All'accensione,

l'apparecchio si trova automaticamente alla precedente velocità.

2. MODO: Dopo aver acceso l'apparecchio, premere il tasto della modalità per scegliere tra modalità di

raffreddamento, riscaldamento, deumidificatore o ventilatore.

3. VELOCITÀ DEL VENTILATORE: Dopo aver acceso l'alimentazione, premere questo pulsante per impostare

la velocità del ventilatore (alta, media, bassa o automatica). In velocità automatica, la velocità sarà regolata in base alla temperatura ambiente.

4. TASTO SU / GIÙ (+ / -): Inserire la modalità di raffreddamento e premere questi tasti per regolare la

temperatura ambiente al valore desiderato (18-32°C fresco o 13-27°C caldo). Premere entrambi i tasti contemporaneamente per almeno 3 secondi per passare dall’indicazione della temperatura in gradi Celsius a gradi Fahrenheit e viceversa.

5. TIMER: Premere questo tasto per impostare l’orario di accensione/spegnimento desiderato.

Descrizione delle funzioni Accensione / spegnimento

• Si prega di collegare il dispositivo alla presa di corrente. Il dispositivo si avvia in modalità standby. Si prega di premere il pulsante di accensione per accendere il dispositivo. L'ultima modalità utilizzata sarà attivata automaticamente. Premere nuovamente il pulsante On/Off per spegnere l'unità. Modalità di raffreddamento

• Premere il tasto di modalità operativa finché si accende la spia luminosa del raffreddamento.

• Premere il tasto ON/OFF per regolare la temperatura desiderata (18°C-32°C o 64-90°F). La temperatura56 impostata appare sul display.

• Premere il tasto Ventilatore per regolare la velocità della ventola (alto, medio, basso, automatico). L'indicatore di velocità corrispondente lampeggia. Modalità Riscaldamento

• Premere il tasto di modalità finché si accende la spia luminosa della modalità di riscaldamento.

• Premere il tasto ON/OFF per regolare la temperatura desiderata (13°C-27°C o 55-81°F). La temperatura impostata appare sul display.

• Premere il tasto Ventilatore per regolare la velocità della ventola (alto, medio, basso, automatico). L'indicatore di velocità corrispondente lampeggia. Modalità ventilatore

• Premere il tasto di modalità finché si accende la spia luminosa della modalità di ventilazione.

• Premere il tasto Ventilatore per regolare la velocità della ventola (alta, media o bassa).

• La spia corrispondente della velocità si accende, poi la velocità impostata compare sul Display con il simbolo (per velocità alta), (per velocità media) e (per velocità bassa). Modalità deumidificatore

• Premere il tasto di modalità finché si accende la spia luminosa della modalità deumidificatore.

• Sul display compare il simbolo

• La velocità del ventilatore è impostata automaticamente dall'unità e non può essere regolata. Timer

• Accendere l’apparecchio e impostare la temperatura ambiente e la velocità del ventilatore desiderate. Spegnere prima il dispositivo.

• Premere il tasto Timer per attivare la funzione Timer. Il display mostra il simbolo lampeggiante e il numero delle ore.

• Si prega di impostare il tempo di accensione desiderato (0-24 ore) con i pulsanti su/giù del telecomando o premendo direttamente il pulsante TIMER sul dispositivo.

• Attendere 5 secondi finché non si attiva la funzione Timer, la spia corrispondente si accende e il dispositivo passa in modalità standby.

• Premere il tasto del timer o il tasto di accensione/spegnimento per cancellare l’impostazione del timer. La spia luminosa si spegne e il simbolo Timer scompare dal display.

• Quando l'apparecchio è acceso, premere il tasto Timer per impostare l'ora di spegnimento come descritto sopra. Modalità Automatica

• Dopo aver attivato questa funzione il dispositivo determina in automatico in base alla temperatura ambiente la modalità (modalità di raffreddamento, riscaldamento o ventilatore) da attivare.

• Premere il tasto Modalità del telecomando più volte. Se la modalità Automatico è attiva, il display mostra tacche circolari:

• Mediante il tasto Ventilatore inserire la velocità del ventilatore desiderata (alto, medio, basso, automatico).

• Se il vostro dispositivo presenta solo la funzione di raffreddamento, passa automaticamente alla modalità ventilatore non appena la temperatura ambientale è inferiore a 23°C (73°F) e torna alla modalità di raffreddamento non appena la temperatura ambiente è superiore a 23°C (73°F).

• Se il vostro dispositivo presenta sia la funzione di raffreddamento che quella di riscaldamento, il dispositivo passa automaticamente alla modalità di riscaldamento non appena la temperatura ambientale scende al di sotto di 20°C (68°F). Se la temperatura ambiente è tra 20°C (68°F) e 23°C (73°F), il dispositivo passa alla modalità di ventilazione. Dai 23°C (73°F) il dispositivo funzione in modalità di raffreddamento.

Questa funzione serve a purificare l'aria.

Quando l'unità è in funzione, si prega di tenere premuto il pulsante della velocità del ventilatore " " per 3 secondi per attivare la funzione della luce UV. Il display mostrerà "indicatore di luce UV".57

Si prega di tenere premuto il pulsante della velocità del ventilatore " " per 3 secondi per disattivare questa funzione. Nota: La funzione UV non è disponibile quando il condizionatore d'aria è spento.

UV-C Lampada Tensione: 12VDC Potenza:: 2W ATTENZIONE - Questa unità contiene una lampada UV. Non guardare la fonte di luce.

Telecomando: Tramite il telecomando è possibile eseguire le stesse regolazioni che possono essere apportate sul quadro comandi. Funzionamento con 2 pile AAA (incl. nella confezione)

Si prega di inserire 2 batterie "AAA" 1.5V nel telecomando per alimentarlo. Descrizione delle funzioni Oscillazione

• Premere il tasto Oscillazione per attivare o disattivare il movimento verticale automatico delle lamelle.

Velocità del ventilatore

Modalità Sleep (regolabile solo tramite telecomando)

Regolazione della temperatura Celsius/Fahrenheit

Oscillazione (regolabile solo tramite telecomando)

Pulsante di funzione58 Funzione turbo

• Questa funzione è disponibile solo in modalità di raffreddamento, deumidificazione e ventilazione.

• Se si attiva questa funzione, la modalità selezionata verrà utilizzata con la massima potenza.

• Premere il tasto funzione " " sul telecomando, il simbolo del turbo " " lampeggerà 10 volte. Se si preme di nuovo il pulsante di funzione durante questo tempo, la funzione turbo sarà attivata. Serratura per bambini (solo telecomando)

• Si prega di premere il pulsante su e giù insieme per 3 secondi. Questo attiva e disattiva il blocco per bambini. Quando il blocco bambini è attivato, nessun altro pulsante può essere attivato. Il blocco bambini può essere disattivato premendo nuovamente il pulsante su e giù per 3 secondi. Modalità "sleep"

• Regolare la temperatura ambiente in modalità di raffreddamento.

• Premere il tasto della modalità Sleep del telecomando.

• Il display si spegne e l’apparecchio passa automaticamente a velocità del ventilatore più bassa.

• In modalità COOL, la temperatura selezionata aumenterà di 1℃(1℉) all'ora in un periodo di 2 ore. Questa nuova temperatura sarà mantenuta per le 6 ore successive. Poi l'apparecchio si spegne.

• In modalità HEAT, la temperatura selezionata diminuirà di 1℃(1℉) all'ora in un periodo di 3 ore. Questa nuova temperatura sarà mantenuta per le 5 ore successive. Poi l'apparecchio si spegne. Svuotamento del serbatoio dell'acqua L’apparecchio dispone di un sistema automatica di evaporazione dell’acqua. L'acqua di condensa viene utilizzata per il raffreddamento del condensatore; in questo non solo si migliorano le prestazioni di raffreddamento, ma si risparmia anche energia.

• Non appena il serbatoio dell'acqua è pieno, sul display scompare la visualizzazione e la modalità di Standby si attiva automaticamente.

• Spegnere l'apparecchio ed estrarre la spina.

• Per svuotare il serbatoio dell'acqua, rimuovere i tappi di scarico dell'acqua, situati sul lato inferiore dell'apparecchio, e lasciar defluire l'acqua in un recipiente. In alternativa è possibile far defluire l’acqua con il tubo di drenaggio in dotazione.

• Al successivo avviamento, l'apparecchio funzionerà regolarmente. Manutenzione Per evitare eventuali lesioni, spegnere l'apparecchio e staccare la spina prima di iniziare ad eseguire le operazioni di manutenzione e pulizia. Pulizia

• Pulire l'apparecchio con un panno umido, quindi strofinare con un panno asciutto. Non utilizzare soluzioni chimiche quali benzina o alcol. in quanto potrebbero danneggiare le superfici e l'intero alloggiamento.

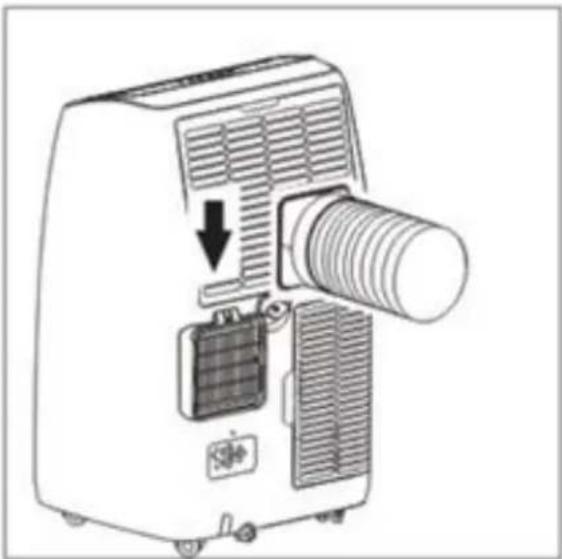

• Non pulire mai l'apparecchio con l'acqua. Filtro dell'aria

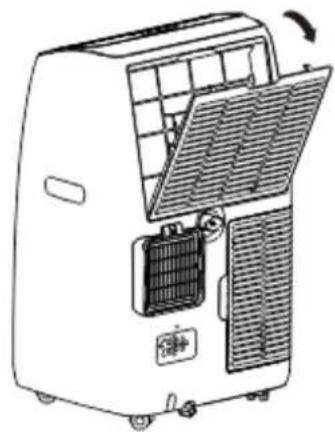

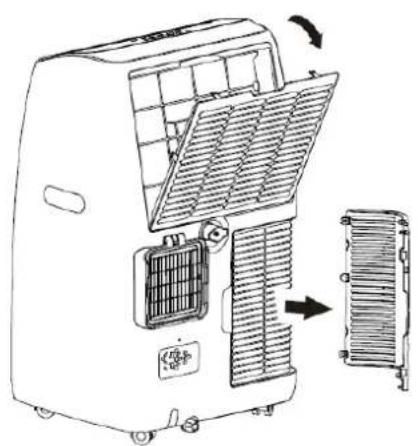

• Eseguire regolarmente la pulizia del filtro di aerazione. L'efficienza della macchina si riduce se il filtro dell'aria è intasato.

• Lavare il filtro dell'aria immergendolo in acqua calda (ca. 40°C) con un detergente neutro, lavare sotto acqua corrente e asciugare quindi con un panno asciutto.

• Non lasciare funzionare l'apparecchio senza il filtro dell'aria.59

(Filtro Bio-Silver) (Filtro per la polvere) (Filtro a carbone attivo HEPA) Stoccaggio

• Tirare la spina dalla presa di corrente e svuotare il serbatoio dell’acqua.

• Lasciar in funzione il dispositivo per ca. 2 ore in modalità di ventilazione in modo che l’unità interna possa asciugare.

• Spegnere l'apparecchio ed estrarre la spina.

• Pulire e asciugare il filtro dell’aria e poi installarlo di nuovo nel dispositivo.

• Staccare il tubo di scarico dall'apparecchio e riporlo in modo accurato.

• Inserire l'apparecchio in un cartone e riporlo in un luogo asciutto.

• Estrarre le batterie dal telecomando e riporle accuratamente. Messaggi di errore Non cercare di installare/smontare/riparare da soli il dispositivo. I lavori svolti in modo errato possono provocare un cortocircuito, una perdita d’acqua, un incendio o evento simile. Messaggio di errore Causa Soluzione

1. L'apparecchio non

si accende Mancanza di corrente Erogare corrente all’apparecchio e accenderlo. – Il display lampeggia Svuotare il serbatoio dell'acqua.

La funzione di sicurezza interna è stata attivata Spegnere l’apparecchio, attendere 30 minuti e accenderlo di nuovo. Se il problema persiste, contattare il rivenditore.

2. L'apparecchio non

raffredda in modo efficiente. Finestre e porte sono aperte, sono presenti altre fonti di calore nella stanza (ciò determina un'oscillazione della temperatura). Chiudere tutte le finestre e porte e eliminare le fonti di calore. Luce del sole diretta Mettere l’apparecchio all’ombra o chiudere le tende. Tubo di scarico non collegato o bloccato Collegare il tubo di scarico o pulirlo all’occorrenza. Ingresso dell'aria bloccata Pulire il punto intasato

spegne dopo poco tempo Il tubo di scarico è piegato Disporre il tubo di scarico in modo diritto e tenerlo possibilmente corto per aumentare l’efficienza dell’apparecchio. L’uscita dell’aria è bloccata Collegare l’uscita di aria e pulirla all’occorrenza

L'apparecchio non si trova su una superficie piana Posizionare l'apparecchio su un piano rigido e piano (diminuisce il rumore)60

5. Il compressore non

si avvia. È attivata la funzione di protezione termica. Spegnere l'apparecchio e riavviarlo dopo circa 3 minuti.

durante il funzionamento Il filtro dell’aria è sporco Pulire il filtro dell'aria, come descritto nel capitolo “Manutenzione/Pulizia”.

compare sul display Il sensore interno è danneggiato Consultare il proprio rivenditore.

compare sul display Il serbatoio dell'acqua è pieno Svuotare il serbatoio dell'acqua. Pezzi di ricambio e acquisti di accessori (veloce confortevole acquisto) Potete comprare pezzi di ricambio e accessori per il Vostro dispositivo volentieri al commercio locale. Inoltre troverete sul nostro sito www.suntec-wellness.de ulteriori informazioni riguardo i singoli prodotti di accessori e informazioni sul nostro veloce e confortevole acquisto di pezzi di ricambio. In più lì troverete informazioni aggiuntivi (per esempio FAQ, liste di pezzi di ricambio, Download di documenti, etc.), tutto riguardo il vostro dispositivo OFFICE. Nome EAN Descrizione Schizzo funzionale Air-Block Klima-Sail

Involucro universale per tutti i tipi di porte e fi nestre. Come una zanzariera, l‘involucro si fissa con un nastro adesivo e può essere aperto tramite una cerniera. La finestra o la porta possono essere chiuse in qualsiasi momento.

Novità mondiale, con la quale si può climatizzare quasi ogni angolo di una casa, indipendentemente dove si trova il climatizzatore. Grazie a un elica integrata, il tubo d’evacuazione d’aria si può allungare di 5 metri.

Bio-Silver-Filter Filtro per la polvere Filtro a carbone attivo HEPA61 In caso di reclami

• È possibile presentare reclami relativi all'apparecchio entro 24 mesi dalla data d'acquisto (ricevuta).

• L'eventuale precedente manipolazione impropria del prodotto annulla la possibilità di avvalersi gratuitamente della sostituzione o della riparazione.

• Eventuali difetti presenti sulle parti soggette a usura, sui materiali di consumo nonché la pulizia, la manutenzione o la sostituzione di tali parti sono a pagamento.

• Per presentare un reclamo, si prega di restituire l'apparecchio al rivenditore, completo di ogni sua parte, nell'imballo originale e unitamente al documento d'acquisto. Per contattare l'assistenza in modo semplice e rapido visitare il sito Webwww.suntec-wellness.de. Qui è inoltre possibile ottenere maggiori informazioni.

• Si tenga presente che in assenza di documentazione d'acquisto non sarà possibile effettuare riparazioni o sostituzioni a titolo gratuito.

• Qualora l'oggetto del reclamo si presenti in forma analoga a quanto stabilito dal Centro di assistenza, si provvederà a eliminare tutti i difetti dei materiali o di fabbricazione dell'apparecchio o di un accessorio mediante riparazione o, a nostra discrezione, mediante sostituzione dell'apparecchio.

• Eventuali danneggiamenti di parti di accessori non comportano la sostituzione automatica e gratuita dell'intero apparecchio. In questi casi rivolgersi al rivenditore specializzato. La rottura del vetro o delle parti in plastica è sempre a pagamento.

• Successivamente alla scadenza della garanzia, il rivenditore specializzato o il centro di assistenza potranno addebitare le spese di riparazione. Dichiarazione di conformità CE L'apparecchio è conforme ai requisiti essenziali di sicurezza dell'Unione Europea. La marcatura CE dell'apparecchio si basa sulla dichiarazione di conformità CE. Il presente manuale di istruzioni ha piena validità e sostituisce tutti i precedenti. SUNTEC, SUNTEC Wellness, KLIMATRONIC e il logo con il sole sono marchi registrati. © 2021 SUNTEC WELLNESS GMBH Regolamento ERP Questo climatizzatore portatile a canale singolo è soggetto alle disposizioni e ai regolamenti dell'Unione Europea, in particolare alla nuova normativa ERP 626/ 2011 relativa agli "apparecchi climatizzatori locali".

Refrigerante (CE) N 842/2006: Questo climatizzatore contiene il refrigerante R290. La quantità di refrigerante è inferiore a 1 kg e si trova in un circuito di raffreddamento chiuso. Il liquido refrigerante non presenta alcun potenziale di riduzione dell'ozono, tuttavia in base al protocollo di Kyoto rientra tra i cosiddetti gas serra. Pertanto se rilasciato nell'atmosfera può contribuire al riscaldamento globale. Di conseguenza il riempimento e lo svuotamento del refrigerante devono essere effettuati esclusivamente da personale tecnico specializzato e certificato. Conformemente all'utilizzo corretto del climatizzatore Suntec e per non danneggiare il circuito non rabboccare il circuito del liquido refrigerante. OFFICE 2.8 KW SUPERSILENT A+ A++ ECO: R290, GWP: 3, 260g = 0,00078t CO2e Avvertenze per la tutela ambientale Al termine del ciclo di vita, lo smaltimento del prodotto avviene diversamente da quello per i normali rifiuti domestici. Esso dovrà essere consegnato a un centro di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche, come indicato dal simbolo sul prodotto, nel manuale di istruzioni o sull'imballo. I materiali sono riutilizzabili conformemente alle relative caratteristiche. Con il riutilizzo, l'utilizzo dei materiali o altre forme di nuovo utilizzo delle apparecchiature usate si contribuisce in modo significativo alla tutela dell'ambiente. Per informazioni relative ai centri di smaltimento contattare le autorità competenti. La responsabilità è esclusa per tutti gli errori di stampa e omissioni.

Garanzia Questo dispositivo presenta una garanzia di 24 mesi! Nel periodo dei 24 mesi coperti dalla garanzia ci impegniamo a riparare gratuitamente il dispositivo o di mettere a disposizione del rivenditore gratuitamente i pezzi di ricambio laddove si presentasse un difetto di produzione o del materiale. Ulteriori diritti verso di noi sono esclusi. Non ci assumiamo la responsabilità di danni derivanti da forza eccessiva sul prodotto, utilizzo non conforme alle disposizioni, mancato rispetto del manuale d’uso, usura a causa dell’utilizzo o danni dovuti al trasporto. Questo documento ha valore solo se allegato alla ricevuta di acquisto. In caso di assistenza portare il prodotto acquistato dal proprio rivenditore. Descrizione articolo: Numero di serie: Nome dell'acquirente: Data di acquisto: Timbro e firma del rivenditore:
