NÁVOD NA OBSLUHU Motion 70+ SUNTEC

- Prosím, uistite sa, že zariadenie je vo vzpriamenej polohe.

- Okoli naprave mora biti razmak 30 cm, kot je prikazano na sliki.

Neinštalujete a nepoužívajte mobilné klimatizačné zariadenie skôr, ako ste si dôkladne neprečítali tento návod na obsluhu. Prosím uchovajte si tento návod na obsluhu pre prípad záruky za výrobok a tiež ako príručku.

Pozor!

Toto zariadenie je možné používat' deti vo veku od 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými a duševnými schopnost'ami, alebo nedostatkom skúseností a znalostí, pokial' im nebol poskytnutý dohl'ad alebo inštrukcie týkajúce sa používania spotrebiča bezpečným spôsobom a nebezpečenstvo rozumiet' zapojit'. Upratovanie a údržba užívatel' nesmie vykonávat' deti bez dozoru.

• Prístroj je určená len na požitie vo vnútri.
• Zariadenie nesmie byt' pripojené k porušenej zásuvke. Pred uvedením do prevádzky dbajte na to, aby bol prístroj správne nainštalovaný.
• Neprevádzkujte prístroj v blízkosti otvoreného ohňa.
• Neprevádzkujte prístroj v prostredí, v ktorom môže striekat' olej alebo voda.
• Nevystavujte prístroj priamemu slnečnému svetlu.
• Prístroj neprevádzkujte v blízkosti vane, sprchy, bazénu alebo práčovne.
• Nikdy nestrkajte prsty, ceruzky alebo iné predmety, ked' stráž Kedykol'vek je pripojený napájací kábel, zvlášť pri behu.
• Klimatizačnú jednotku je potrebné skladovat' a prepravovat' vždy v zvislej polohe. V prípade pochybností odporúčame počkat' minimálne 24 hodín a až potom klimatickú jednotku opät' zapnút'.
• Nájdite miesto, kde bude stát', v priamej blízkosti elektrickej zásuvky.
• Pred čistením prístroja alebo filtra sa presvedčte, či je prístroj vypnutý a odpojený od elektrickej siete.
• Pred transportom zriadenia vypustite vodu, ktorá sa v ňom nachádza.
• Zabezpečte, aby prívod aj odvod vzduchu neboli blokované.
• Prístroj musí byť nainštalovaný v zhode s národnými predpismi pre elektrické zariadenia.

- Prístroj prevádzkujte len na vodorovnej ploche.

• Udržiavajte 30 cm vol'ný priestor okolo prístroja tak, ako je znázornené na obrázku.

- Nikdy nepoužívajte zástrčku zo zásuvky ako vypínač pre spustenie a vypnutie klimatizačnej jednotky. Pomocou dodaného POWER vypínač umiestnený na ovládacom paneli.

- Če je omrežni kábel poškodovan, musí byt' nahradený predávajúcim alebo jeho servisným zástupcom alebo podobne kvalifikovanou osobou, aby sa predišlo možnému nebezpečenstvu.

30CM 30CM

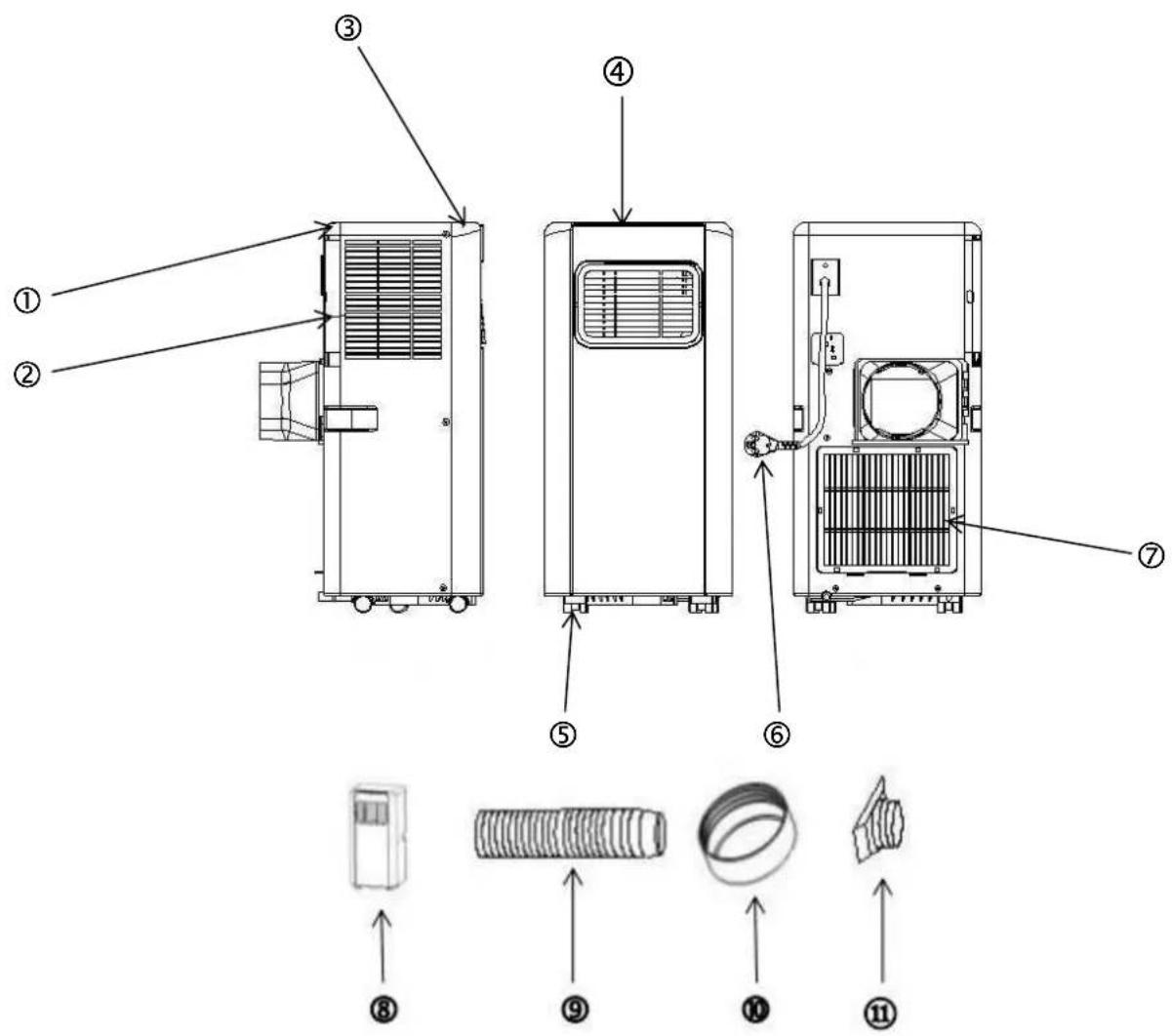

Označenie náhradných dielov/komponent

1. bočný kryt
2. mriežka výstupu vzduchu
3. čelný kryt
4. ovládací panel
5. kolieska
6. sietový kábel
7. mriežka výstupu vzduchu

8. mobilná klimatizácia

9. odvetrávacia hadica

10. adaptér odvetrávacej hadice, okrúhly

11. adaptér odvetrávacej hadice, obdlžnikový

12. Zariadenie nesmie byť pripojené k porušenej zásuvke. Pred uvedením do prevádzky dbajte na to, aby bol prístroj správne nainštalovaný.

13. Prístroj neprevádzkujte v blízkosti vane, sprchy, bazénu alebo práčovne.
    • Pred transportom zriadenia vypustite vodu, ktorá sa v ňom nachádza.
14. Prístroj musí byť nainštalovaný v zhode s národnými predpismi pre elektrické zariadenia.
15. Prístroj je určená len na požitie vo vnútri.

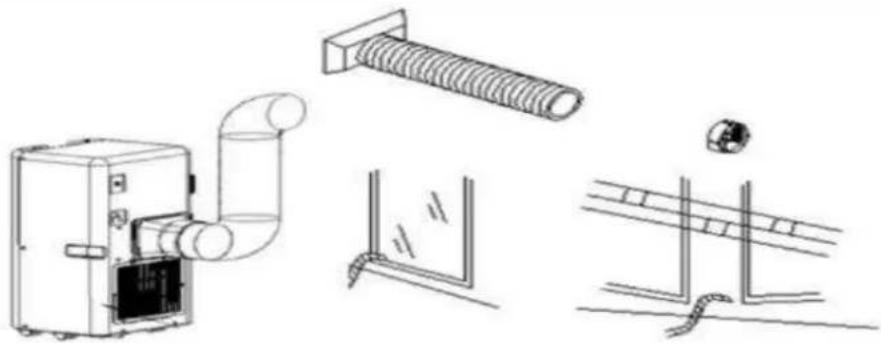

Inštalácia

Upozornenie: Pred použitím tohto zariadenia by ste ho mali nechat' stát' aspoň 24 hodín vo vzpriamenej polohe.

Prístrojom sa dá bez problémov pohybovať medzi miestnosťami, rešpektujte však nasledujúce pokyny.

Popis funkcie zariadenia

Táto mobilná klimatizácia má tri funkcie: COOL, DEHUM, FAN (chladenie, odvlhčovanie, prevetrávanie). Ventilátor má dve stupne rýchlosti: LOW (nízka) a HIGH (vysoká).

Možné nastavenie rozsahu teplôt 16 °C - 31 °C, 24hodinový timer, funkcia ochrany pred prehriatím.

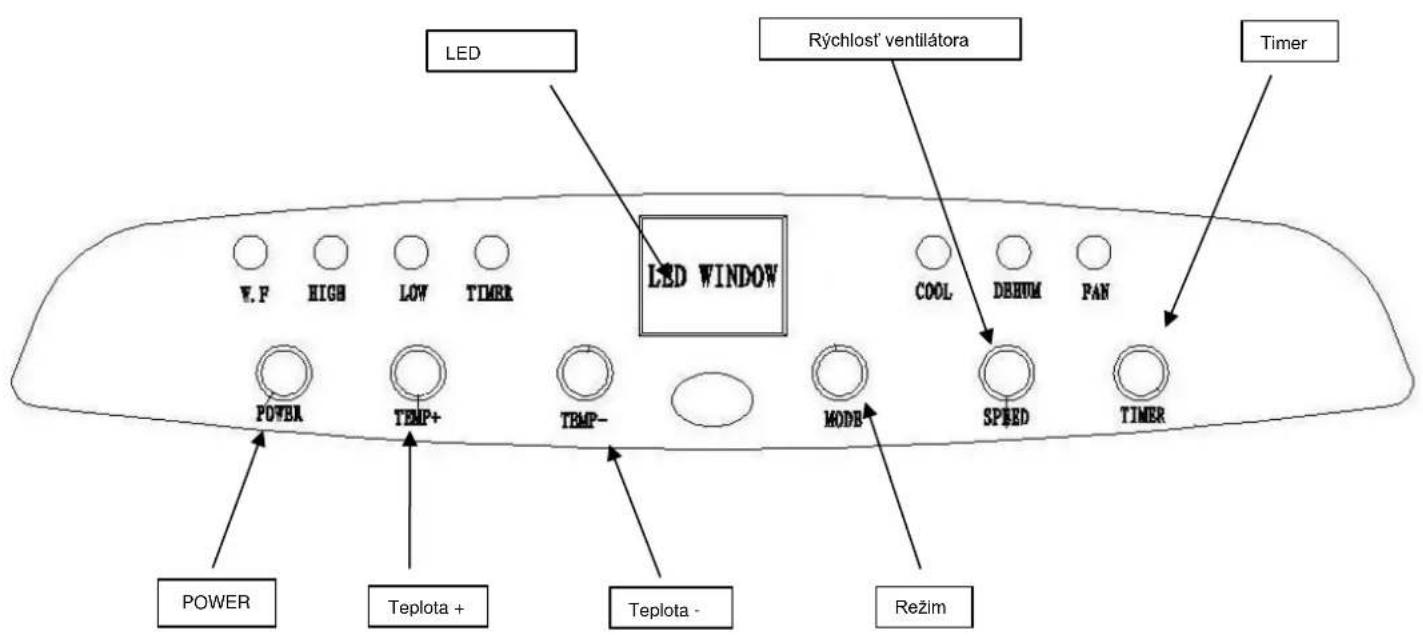

Ovládací panel

LED V.F HIGH LOW TIMER LED WINDOW Rýchlost' ventilátora COOL DEHUM PAN POWER TEMP+ TEMP- MODEB SPEED TIMER POWER Teplota + Teplota - Režim

1. Pri zapnutí prístroja zaznie zvukový signál. Zariadenie sa nachádza v pohotovostnom režime.

2. Tlačidlo POWER: Po stlačení tohto tlačidla sa zariadenie prepne do prevádzky chladenia (cieľová teplota 25°C). Štandardne je nastavená najnižšia rýchlost ventilátora. Po opätovnom stlačení tlačidla POWER sa prístroj vypne a zaznie signál indikujúci vypnutie.

3. Režim chladenia

4. Stlačte tlačidlo MODE (režim), až sa na LED indikácii zobrazí "Cool".

5. Pre nastavenie požadovanej teploty v miestnosti (16 °C – 31 °C) stlačte tlačidla TEMP+ alebo

TEMP-.

- Pre nastavenie rýchlosti ventilátora stlačte tlačidlo SPEED.

4. Režim odvlhčovania

Zapnutie po uplynutí nastaveného času

• Prístroj vypnite. Stlačte tlačidlo TIMER a nastavte požadovaný čas čakania až do automatického zapnutia (pomocou tlačidiel "TEMP+" a "TEMP-").
• V okienku LED indikácie sa objaví počet hodín (do zapnutia).
• Opätovným stlačením tlačidla TIMER uložíte čas čakania do pamäti prístroja. Rozsvieti sa indikácia "Timer".
• Po uplynutí nastaveného času sa prístroj automaticky zapne.
• Nastavený čas je možné kedykol'vek zmenit' (0 – 24 h). Opätovným stlačením tlačidla TIMER dôjde k deaktivácii timeru.

Vypnutie po uplynutí nastaveného času

• Timer sa dá nastaviť tak, aby sa bežiaci prístroj vypol po uplynutí nastaveného času čakania.
• Prístroj zapnite. Stlačte tlačidlo TIMER a nastavte požadovaný čas chodu prístroja až do automatického vypnutia (pomocou tlačidiel "TEMP+" a "TEMP-").
• Opätovným stlačením tlačidla TIMER uložíte čas chodu prístroja do jeho pamäti. Rozsvieti sa indikácia "Timer".
• Po uplynutí nastaveného času sa prístroj automaticky vypne.
• Nastavený čas je možné kedykol'vek zmenit' (0 – 24 h). Opätovným stlačením tlačidla TIMER dôjde k deaktivácii timeru.

Dial'kové ovládanie

1. POWER: Tlačidlo na zapnutie, príp. vypnutie
2. MODE: Stlačením tohto tlačidla môžete prepínať medzi chladením, odvlhčovaním alebo prevetrávaním.
3. TEMP+: Stlačením tohto tlačidla zvyšujete teplotu.
4. TEMP-: Stlačením tohto tlačidla znižujete teplotu.
5. TIMER: Stlačením tohto tlačidla zapínate alebo vypínate timer.
6. SPEED: Stlačením tohto tlačidla nastavujete rýchlost' ventilátora.

POWER TEMP* SPEED TIMER TEMP* MODE

Vnútorný zásobník na vodu mobilnej klimatizácie má bezpečnostný spínač, ktorý riadi stav hladiny vody. Ak je zásobník na vodu plný, na ovládacom paneli sa rozsvieti indikácia stavu hladiny vody. Pre vypustenie zásobníka na vodu odstráňte vypúšťaciu zátku na spodnej strane prístroja a vodu nechajte vytiect do nejakej nádoby.

Čistenie, obr. 6

Návod:

1. Pred čistením prístroja alebo filtra sa presvedčte, či je prístroj vypnutý a odpojený od elektrickej siete.
2. Na čistenie nepoužívajte benzín ani iné chemikálie.
3. Prístroj nesmiete držat pod tečúcou vodou a ani ho neponárajte do vody.

1. Vzduchový filter

- Z filtra by ste mali každých 14 dní odstrániť prach, čím umožníte bezporuchovú prevádzku.

- Rozobratie

Otvorte mriežku a vyberte filter.

- Čistenie

Vyčistite filter vlažnou vodou a nechajte pred opätovným zabudovaním do prístroja ho nechajte vyschnúť. Nevystavujte filter slnečnému žiareniu.

- Zabudovanie

Filter opät' vložte do mriežky a zavrite kryt.

2. Čistenie krytu

Čistite vlažnou vodou a príp. jemným čistiacim prostriedkom pomocou mäkkej handričky.

Uloženie

1. Sieťovú zástrčku prístroja vytiahnite zo zásuvky a vyprázdnite zásobník na vodu alebo vodu vypustite l'ahký naklonením prístroja. Potom zariadenie uveďte do stavu prevádzky. Stlačte tlačidlo Fan (ventilátor) a ponechajte ho stlačené po dobu 5 sekúnd, až prístroj prepne na nízke otáčky ventilátora. V tomto režime prístroj ponechajte pol dňa, až vedenie vyschne. Vnútorná jednotka tak môže vyschnúť a nebude plesniviet.
2. Prístroj vypnite a vytiahnite siet'ovú zástrčku.
3. Naviňte kábel a upevnite ho na jeho držiaku.
4. Z prístroja demontujte odvetrávaciu hadicu a bezpečne ju uložte.
5. Prístroj umiestnite do plastového obalu a uložte ho na suché miesto.
6. Vyberte batérie z dial'kového ovládania a bezpečne ich uložte.

Chybné hlásenia

Prístroj sami neopravujte alebo nedemolujte. Nevhodnou opravou sa môže prístroj stat nepoužitelným, môže zaniknút nárok na záruku a taký postup môže dokonca viest k trvalým poškodeniam užívateľa alebo klimatizácie ako takej!

Chybné hlásenie	Príčina	Riešenie
1. Prístroj sa po stlačení tlačidla POWER (zapnút'/vypnút') nenaštartuje.	- nádrž na vodu je plná, svieti výstražná kontrolka	Vyprázdnite nádrž na vodu.
	- izbová teplota je nižšia ako nastavená požadovaná teplota	Zmeňte nastavenie teploty.
2. Prístroj dostatočne nechladí.	- sú otvorené okná a dvere	Skontrolujte, či sú zavreté všetky okná a dvere.
	- v miestnosti sa nachádzajú prístroje, ktoré absorbujú teplo	Odstráňte všetky prístroje absorbujúce teplo.
	- hadica na odvádzanie vzduchu nie je správne nainštalovaná alebo je zablokovaná	Nainštalujte alebo vyčistite hadicu na odvádzanie vzduchu.
	- nastavená teplota je príliš vysoká	Zmeňte nastavenie teploty.
	- vzduchový filter je znečistený	Vyčistite vzduchový filter.
3. Prístroj sa automaticky vypne.	Ochrana pred prehriatím (prístroj sa automaticky vypne, len čo teplota na výstupe vzduchu prekročí hodnotu 70 °C).	Zariadenie spustite ešte raz a nastavte nižšiu teplotu.
4. Prístroj je príliš hlučný.	- plocha, na ktorej je umiestnený, nie je rovná	Umiestnite prístroj na rovnú plochu.
	- hluk spôsobuje pretekanie chladiaceho prostriedku vo vnútri prístroja	To je normálne.
5. Chybové hlásenie E0	Senzor izbovej teploty je pokazený	Upovedomte servisné stredisko.
6. Chybové hlásenie E2	Vodné čerpadlo je pokazené	Opätovne naštartujte prístroj.

Náhradné diely a príslušenstvo (rýchly a pohodlný odber)

Náhradné diely a príslušenstvo pre prístroj Motion si môžete zaobstarať cez lokálnu obchodnú siet’. Navyše nájdete na našej webovej stránke:

www.suntec-wellness.de

doplňujúce údaje k jednotlivým výrobkom príslušenstva a tiež informácie o rýchdom a pohodlnom odbere náhradných dielcov.

Takisto tu nájdete podrobné informácie (napr. FAQ – často kladené otázky, dokumenty na stiahnutie, atd.) týkajúce sa prístroja Motion.

Názov EAN	Popis	Funkčný náčrt

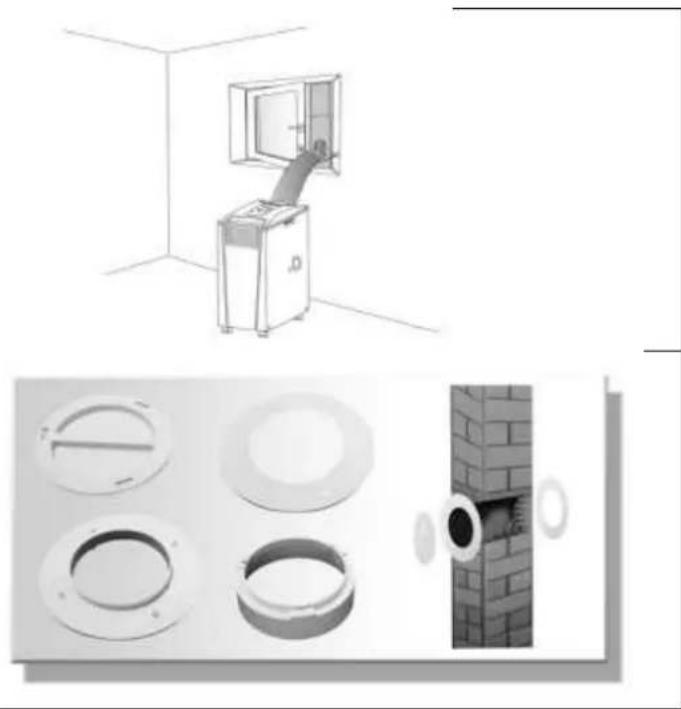

Air-Block Klima-Sail 4250058312099	Plachta univerzálnepoužiteľná pre všetkydruhy okien a dverí.Fixuje sa podobne akopri siet’ke proti hmyzusuchým zipsom a otvára sa klasickým zipsom. Okno alebo dvere sa dajúkedykol’vek zavriet’.

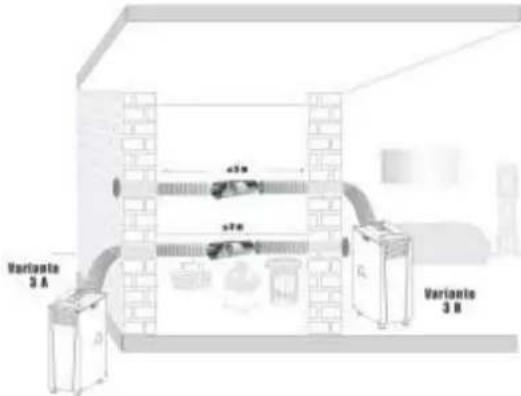

Air-Extension-Kit 4250058312105	Svetová novinka, zapomoci ktorej môžeteklimatizovať takmerkaždý kútik domu,pričom je jedno, kde jeklimatizačná jednotkaumiestnená. Za pomocišpeciálnej vrtulemöžete hadicuna odvádzanie vzduchupredížit’ o 5 m.

Window-Kit4250058312013	Posuvné okno tesnenia a vzduchové hadice adaptér pre pripojenie, najmä pre posuvné okná.
Motion Wall-Kit4250058312471	Čisté koniec stene alebo okna dieru vo vnútri a mimo so spojovacím prvkom pre vzduchové hadice.

Pre prípad reklamácie

• V prípade, že by ste chceli zariadenie reklamovať, môžete tak urobit' v priebehu 24 mesiacom od dátumu nákupu (platobný doklad).
• Bezplatná výmena alebo oprava je v prípade predchádzajúcej neodbornej manipulácie s výrobkom vylúčená.
• Závady dielov, podliehajúce rýchlemu opotrebovaniu, spotrebný materiál, ako i vyčistenie, údržba alebo výmena menovaných dielov je následne spoplatnená.
• V prípade uplatňovania záruky prineste prosím prístroj v pôvodnom obale a s dokladom o kúpe k Vášmu predajcovi. Za účelom aktuálneho a pohodlného nahlásenia služby, prosím navštívte našu webovú stránku www.suntec-wellness.de a dozviete sa viac.
• Bez dokladu o nákupe nebude zo zásady prevedená bezplatná oprava či výmena.
• V prípade, že reklamácia prebieha v súlade s našimi ustanoveniami pre servis, budú všetky závady prístroja alebo príslušenstvo spôsobené závadou materiálu alebo pri výrobe odstránené cestou bezplatnej opravy alebo, podľa nášho uváženia, výmenou prístroja.
• Poškodenie dielov príslušenstva nevedie automaticky k bezplatnej výmene celého prístroja. V týchto prípadoch kontaktujte Vášho špecializovaného predajcu. Rozbitie skla alebo dielov z plastickej hmoty je vždy spoplatnené.
• Po uplynutí záruky môže špecializovaný predajca alebo servis prevádzať opravy na Vaše náklady.

EU Prehlásenie o zhode

Prístroj zodpovedá zásadným požiadavkám Európskej únie na zdraví a bezpečnosť. EÚ Prehlásenie o zhode je základom pre označenie CE tohto prístroja.

S vydanim tohto návodu k obsluhe naberajú svoju platnosť všetky doterajšie návody na obsluhu. SUNTEC, SUNTEC Wellness, KLIMATRONIC a logo slnka sú registrované známky. © 2016/01 SUNTEC WELLNESS GMBH

Smernice ERP

U tejto vysoko kvalitnej mobilnej jednokanálovej klimatizačnej jednotky sa podľa nariadenia a smernice Európskej únie, najmä novej smernice ERP 626/2011 jedná o "lokálne klimatizačné zariadenie".

Chladiace medium

(CE) N 842/2006: Toto klimatizačné zariadenie obsahuje chladiace médium R410A. Množstvo chladiaceho média však činí menej ako 1 kg a nachádza sa v uzatvorenom chladiacom obehu. Chladiace médium síce nevykazuje žiadny potenciál pri degradácii ozónom, je ale podľa Kjótskeho protokolu tzv. skleníkovým plynom a môže tak prispievať ku globálnemu otepľovaniu, pokial’ sa dostane do atmosféry. Preto len školení technici s certifikátom pre chladiace média môžu prevádzat’ plnenie, príp. vyprázdňovanie. Vaše klimatizačné zariadenie Suntec nemusí byť doplňované pri riadnom používaní a nepoškodenom obehu chladiaceho média.

Informácie k ochrane životného prostredia

Tento produkt nesmie byt' na konci svojej životnosti zneškodnený cez bežný komunálny odpad, ale musí byt' odovzdaný špeciálnemu zbernému dvoru na recykláciu elektrických a elektronických zariadení. Upozorňuje na to symbol nachádzajúci sa na výrobku, na návode na obsluhu alebo na obale. Použité materiály možno recyklovať v súlade s ich označením. Recykláciou, materiálnym zhodnotením alebo inou formou sekundárneho zhodnotenia starých prístrojov významne prispejete k ochrane životného prostredia. Prosím zistite si na Vašom obecnom úrade príslušné zberné miesta.

© 2016 KLIMATRONIC® MOTION plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DÜSSELDORF / DEUTSCHLAND

brázek 1

Obrázek 2

Zaväzujeme sa v priebehu tejto záručnej doby 24 mesiacov opravit' Vaše zariadenie bezplatne, prípadne, dat bezplatne Vášmu špecializovanému predajcovi k dispozícii náhradné dicly, ak zlyhanie nastane v dôsledku poškodenia materiálu alebo chyby pri továrenskej výrobe. Ďalšie nároky voči nám sú vylúčené. Neručíme za poškodenia zapríčincné vyššou mocou, neprimeraným zaobchádzaním, nedodržaním návodu, opotrebovaním alebo pri preprave.

Tento list je platný len s prislúchajúcim dokladom o zaplatení.

V prípade servisu prineste zakúpený výrobok Vášmu špecializovanému predajcovi.

Popis tovaru:

Sériové číslo:

Meno kupujúceho:

Dátum zakúpenia:

Pečiatka a podpis špecializovaného predajcu:

Výrobca:

Suntec Wellness s.r.o

Holzstraße 2

40221 Düsseldorf

Nemecko

Záruční listina
