MANUAL DE UTILIZARE Fusion 15000+ SUNTEC

Vă rugăm să nu instalați și să nu utilizați aparatul dumneavoastră de climatizare mobil, fără să fi citit anterior cu atenție aceste instrucțiuni de utilizare. Vă rugăm să păstrați aceste instrucțiuni de utilizare pentru obținerea eventualelor pretenții de garanție și pentru consultarea ulterioară.

Introducere

Felicitări cordiale pentru achiziționarea aparatului SUNTEC WELLNESS KLIMATRONIC ® FUSION PLUS . Instalația dumneavoastră de climatizare a fost dezvoltată și fabricată conform celor mai înalte standarde cu cea mai modernă tehnologie.

Înainte de a conecta aparatul FUSION PLUS la rețeaua electrică, citiți cu atenție instrucțiunile de utilizare pentru a preveni daunele produse de utilizarea necorespunzătoare. Respectați în special instrucțiunile de siguranță. Dacă transmiteți aparatul FUSION PLUS către terți, trebuie să le înmânați și aceste instrucțiuni de utilizare. Vă rugăm să păstrați aceste instrucțiuni de utilizare pentru consultarea ulterioară. Vă multumim pentru încredere și vă dorim un climat ambiant, plăcut, cu aparatul dumneavoastră de climatizare Suntec.

Instrucțiuni de siguranță înainte de punerea în funcțiune

Acest aparat poate fi utilizat de copii cu vârste cuprinse între 8 ani și peste și persoanele cu capacități fizice, senzoriale și mentale reduse sau lipsa de experiență și cunoștințe în cazul în care au fost supravegheate și instruite cu privire la utilizarea aparatului de în condiții de siguranță și să înțeleagă riscurile implicat. Produse de curatare si intretinere utilizator nu se face de către copii fără supraveghere.

• Aparatul se utilizează exclusiv în spații inzerioare. Orice altă utilizare este exclusă.
• Citiți toate indicațiile. Vă rugăm să conectați aparatul la surse de curent cu împământare: 220-240V CA, 50 Hz.
• Trageți ștecherul de rețea înainte de montare, demontare și de curățarea aparatului.
• Pentru a evita scurgerea apei, utilizati întotdeauna aparatul pe o suprafață orizontală.
• Evitați atingerea componentelor mobile ale aparatului.
• Nu introduceți degetele, creioane sau alte obiecte în aparat, dacă ștecherul de rețea este în priză și mai ales în timpul funcționării.
• Nu folositi instrucțiunile pentru un alt aparat.
• Nu este permisă utilizarea aparatului, dacă tabla de protecție nu este montată conform instrucțiunilor.

• În cazul în care cablul de alimentare prezintă deteriorări, acesta trebuie înlocuit din motive de siguranță, de către o persoană calificată.

• Nu utilizați aparatul cu un cablu prelungitor, dacă nu a fost verificat de către un specialist.

• Aparatul de climatizare trebuie depozitat și transportat vertical, în caz contrar pot apărea deteriorări iremediabile la compresor. În caz de dubii vă recomandăm ca înainte de utilizare, să lăsați aparatul de climatizare nepornit timp de 24 de ore.
• Evitați o repornire a aparatului de climatizare, dacă au trecut 3 minute de la oprire, deoarece se poate deteriora compresorul.
• Nu folosiți niciodată cablul de alimentare ca întrerupător pentru pornirea și oprirea aparatului de climatizare. Utilizați întrerupătorul prevăzut ON / OFF (PORNIT / OPRIT) care se găsește la panoul de comandă.
• Aşezati instalația de climatizare portabilă pe o suprafață uscată și stabilă.
• Aparatul trebuie să fie poziționat în așa fel încât racordul să fie accesibil și să fie instalat în concordanță cu prevederile locale.
• Nu utilizati acest aparat într-un mediu ambiant coroziv.
• Curățați periodic filtrul de aer, pentru a putea beneficia de eficiența maximă posibilă de răcire.
• Înainte de a preda telecomanda la locul de colectare a deșeurilor metalice pentru eliminarea ecologică, trebuie îndepărtate bateriile
• Nu utilizati aparatul în apropierea unor locuri în care se folosesc flăcări deschise.
• Nu utilizati aparatul într-un mediu ambiant unde ar putea fi stropit cu ulei sau cu apă.
• Evitați să expuneți aparatul radiației solare directe.
• Vă rugăm să nu acoperiți niciodată aparatul și să fiți atenți să nu fie blocate orificiile de admisie și evacuare a aerului.
• Distanța minimă până la mobilă și perete trebuie să fie de 50 cm.

Sugestii pentru economisirea energiei

- Păstrați filtrele curate. În condiții normale, filtrele ar trebui curățate aproximativ la fiecare 30 de zile. În funcție de calitatea aerului din încăpere, poate fi necesară curățarea mai des.

• Pentru prima pornire, reglați viteza ventilatorului la nivelul maxim și termostatul la nivelul cel mai rece.
• Pentru a obține un efect mai bun, vă recomandăm să utilizați modul de răcire numai atunci când temperatura ambientă nu depășește 35°C. De aceea este necesar, ca în zilele călduroase, aparatul să fie pornit dimineața devreme la o temperatură a încăperii mai mică de 35°C. Funția de încălzire nu este recomandată, dacă temperatura ambientă este sub 7°C.

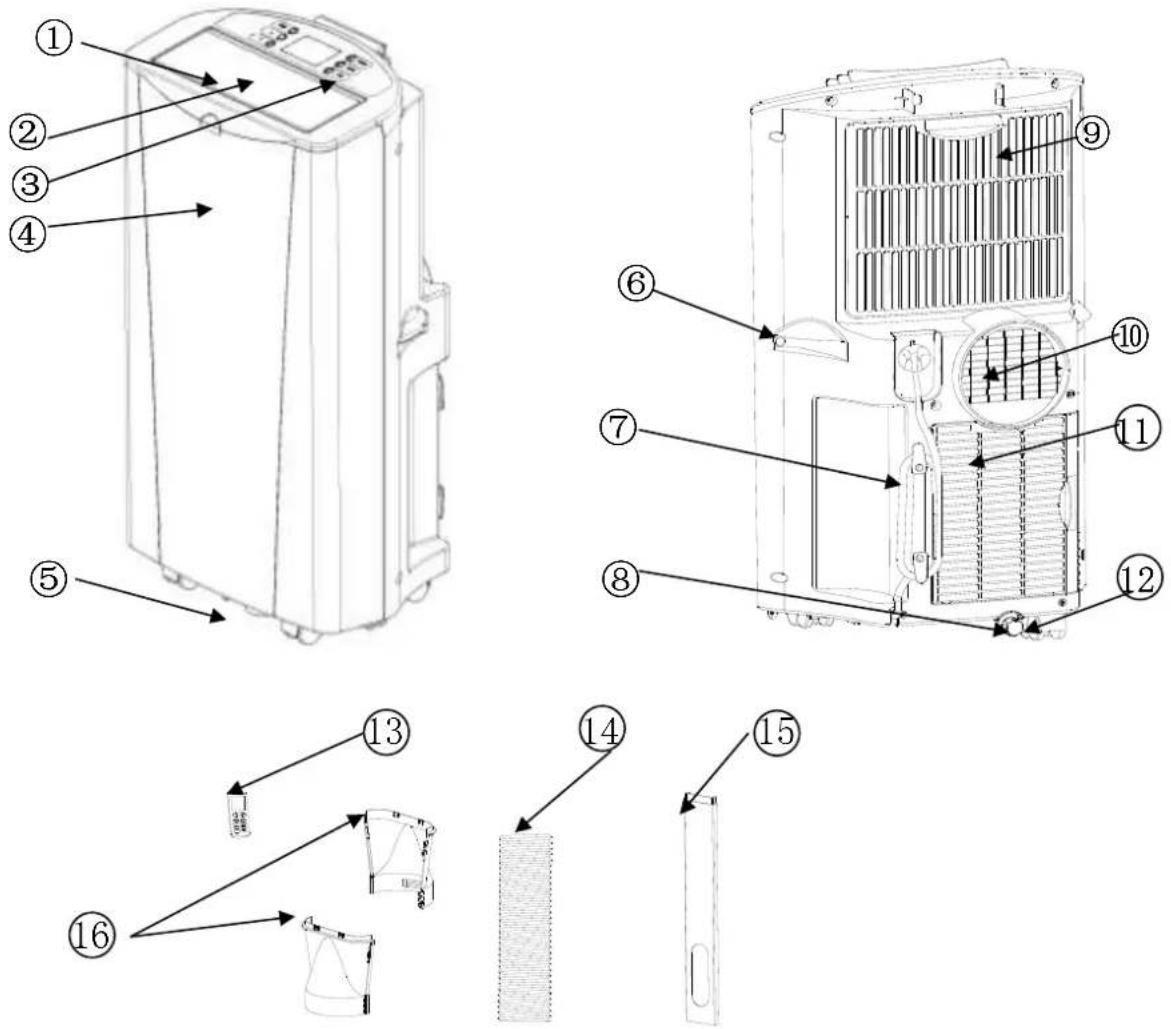

Denumirea pieselor de schimb/componentelor

1. Capac partea superioră
2. Grătar evacuare aer
3. Panou de comandă
4. Capac frontal
5. Role
6. Mâner pentru transport
7. Cablul de alimentare

8. Golire apă de condens

9. Ramă filtru, partea superioară

10. Grătar de protectie
11. Ramă filtru, partea inferioară
12. Dop pentru golirea apei
13. Telecomandă

14. Furtun de evacuare a aerului uzat

15. Window-Kit

16. Adaptor furtun

Instalare

Avertizare: Înainte să folosiți acest aparat, ar trebui să-l lăsați să stea cel puțin 2 ore în poziție verticală.

Aparatul poate fi mutat fără probleme în alte încăperi, dar vă rugăm să respectați totuși următoarele indicații:

Montarea adaptorului pentru furtunul de evacuare a aerului uzat, figura 1

1) Vă rugăm să luați din cutie cele 2 componente illustrate în imagine și să le presați bine împreună
2) Fiecare mână ține o componentă și le puteți îmbina foarte ușor. Observație: pentru a preveni deteriorările, nu apăsați prea tare.

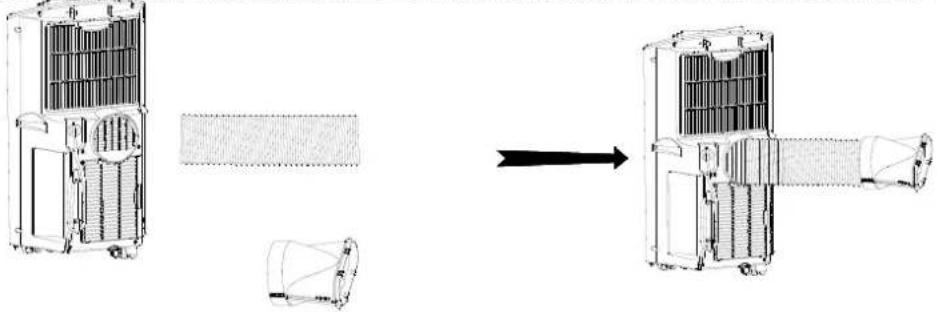

Montarea furtunului de evacuare a aerului uzat, figura 2

1) Înşurubați furtunul de evacuare a aerului uzat pe partea din spate a aparatului, în sens opus acelor de ceasornic.
2) Fixați reductia pentru furtunul de evacuare a aerului uzat la capătul futunului de evacuare a aerului uzat.

Montarea kitului pentru geam (Window-Kit), figura 3 și 4

1.3. Deschideti puțin geamul și fixați kitul la geam.

Pentru a putea utiliza eficient aparatul de climatizare, recoma ndăm utilizarea pânzei Air-Block Klima care blochează pătrunderea aerului, pentru geamuri rabatabile. Aceasta esteo pânză universală, utilizabilă pentru toate tipurile de geamuri și uși, care împiedică pătrunderea aerului din exterior în momentul în care se scoate furtunul de evacuare a aerului uzat în exterior. Se fixează ca și plasa contra insectelor, cu bandă adezivă și se utilizează cu ajutorul unui fermoar (vezi paragraful „Accesorii“).

Pozitionarea instalatiei de climatizare

1.4 Vă rugăm să vă asigurați că aparatul se află în poziție verticală. Aparatul trebuie să stea pe pardoseală, la o distanță de 50 cm de celelalte obiecte, deoarece acestea pot influența randamentul aparatului.

Fixarea furtunului de evacuare a aerului uzat de kitul pentru geam (Window-Kit)

Fixați celălalt capăt al furtunului de evacuare a aerului uzat de kitul pentru geam, (Window- Kit), așa cum este indicat în figurile din stânga.

Descrierea modului de funcționare

Acest aparat de climatizare portabil are trei funcții: răcire, dezumidificare și ventilare. Dacă sunteți în posesia modelului pentru răcire și încălzire, acesta are patru funcții: răcire, dezumidificare, ventilare și încălzire. Ventilatorul are trei viteze: VENTILARE REDUSĂ (LOW FAN), VENTILARE MEDIE (MIDDLE FAN) și VENTILARE RIDICATĂ (HIGH FAN). Posibilitățile de reglare sunt cuprinse între 16 – 30°C, timer de 24 de ore, funcție de vaporizare și de preaplin.

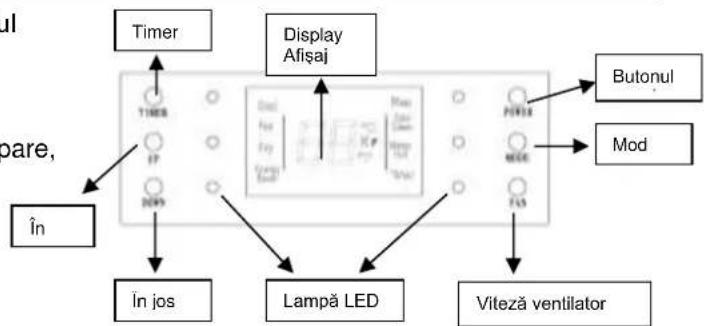

Panou de comandă

1.1 Când conectați aparatul se aude o melodie și aparatul se află în modul standby-stare de așteptare. Pe display este afișată temperatura (5 \~ 35°C), dacă temperatura ambiantă este mai mare de 35°C, pe display apare simbolul "H", dacă este mai mică de 5°C apare, simbolul "L" și aparatul comută pe modul standby-stare de așteptare.

1.2 Butonul PORNIT / OPRIT (ON / OFF): Dacă apăsați pe acest buton, modelul comută pe regimul de răcire. (temperatura țintă 22°C), ventilator cu viteză mare. Dacă apăsați din nou pe acest buton, aparatul se deconectează și se aude melodia pentru închidere.

1.3 Butonul Mode:

Apăsați pe acest buton, pentru a alege regimul de răcire, încălzire, ventilare sau dezumidificare.

Apăsați butonul "Mode" până când se aprinde iconița "Auto" (vezi figura 4).

Apăsați “Temp +” sau “Temp -” pentru a regla temperatura dorită a încăperii. (16°C – 31°C)

1.4 Butonul Fan:

a) În regimul răcire: VENTILARE REDUSĂ (LOW FAN ) (F1) → VENTILARE MEDIE (MIDDLE FAN )(F2) → VENTILARE RIDICATĂ (HIGH FAN) (F3) → VENTILARE REDUSĂ (LOW FAN ) (F1) → ...,
b) În regimul de ventilare: ca și la regimul de răcire Energy Safer și Heat → REDUS → MEDIU → RIDICAT (LOW → MEDIUM → HIGH)
c) În regimul de dezumidificare ventilatorul lucrează cu o viteză mică.
d) În cazul în care comutatorul comută între răcire și ventilare, turația ventilatorului nu se modifică.

1.5 Butonul Timer:

Dacă apăsați butonul "Timer", butonul luminează intermitent și pe display apare simbolul „0“. Puteți să setați ora cu ajutorul butoanelor SUS (UP) și JOS (DOWN). Afișarea orelor se schimbă cu 1,2,3 ... 24, iar indicarea minutelor se schimbă de la 10 la 20,30 ... 50. Auto-shut-off Timer este funcțional numai dacă aparatul este pornit. Auto-shut-off Timer este funcțional numai dacă aparatul este oprit. După programarea timerului simbolul TIMER începe să lumineze intermitent, până când se ajunge la ora setată. Dacă aceasta este resetată, toate setările anterioare sunt șterse.

1.6 Butoanele sus (up) și jos (down): reglează temperatura și timerul.

În regimul răcire sau încălzire temperatura variază între 16 \~ 30°C. Dacă butoanele sus (up) și jos (down) se apasă în același timp, unitatea comută între grade °C și grade °F.

Telecomandă

1. Power: Comutatorul "PORNIT" ("ON") sau "OPRIT" ("OFF").
2. Mode: Apăsați acest buton pentru a alege răcire, încălzire, dezumidificare, sau ventilare.
3. Sus (Up): Apăsați pe acest buton pentru a mări temperatura sau pentru a programa ora.
4. Jos (Down): Apăsați pe acest buton pentru a reduce temperatura sau pentru a programa ora.
5. Ventilare (Fan): Apăsați pe acest buton pentru o viteză scăzută/medie/mare a ventilatorului

6. Auto Swing: Apăsați acest buton pentru a seta funcția de rotire.

7. °C↔°F: Apăsați pe acest buton pentru a alege Celsius sau Fahrenheit.

8. Timer interval de timp 1 oră. Dacă este reglat o dată, ora luminează intermitent de 5 ori pentru confirmare.

9. Curățare automată (Auto Clean): Apăsați butonul numai dacă aparatul este pornit. După aceea opriți aparatul corespunzător; compresorul nu mai lucrează, însă motorul mai lucrează un timp pentru a usca vaporizatorul.

Cool Fan Dry Timer 88 °F Auto Auto Energy Clean Swing Saver FAN Auto Swing TIMER Auto Clean de 5 ori

Cool Fan Dry Timer 88° Auto Air Energy Clean Swing Saver TAN Auto Swing TIMER Auto Clean

Funcții de protectie multiple

3.1 Rezervor de apă plin:

Dacă nivelul de apă este prea ridicat, aparatul declanșează imediat alarma și simbolul "FL" luminează intermitent pe display. Vă rugăm să goliți apa reziduală din aparat conform capitolului "Golirea apei".

Pentru protecția aparatului dumneavoastră acesta este dotat cu o funcție anti-îngheț (Anti-Freeze). Această funcție se reglează complet automat. O recunoașteți când lampa de control a simbolului „Heat“ (căldură) luminează intermitent.

3.3 Protecția la supraîncălzire:

În regimul de funcționare de încălzire, compresorul și motorul se opresc, până când temperatura aparatului ajunge automat la normal.

3.4 Asigurarea temporizării:

Cu exceptia primei conectări, compresorul pornește imediat. În alte cazuri, compresorul pornește numai după 3 minute.

Golirea apei

1. Golirea manuală a apei:

1.1 Dacă rezervorul de apă este plin, aparatul se oprește automat. Vă rugăm să opriți aparatul și să nu-l mișcați prea puternic deoarece poate să se verse apa din rezervor.
1.2 Utilizați un recipient pentru apă, pe care îl așezați sub dopul de golire a apei.
1.3 Îndepărtați dopul de golire a apei; apa va curge în recipient.

2. Golire continuă:

2.1 Deşurubați racordul de apă și trageți dopul de golire a apei.

2.2 Utilizați furtunul de drenare, pentru a-l putea racorda cu orificiul de golire a apei. Treceți furtunul pe lângă latura exterioară.

Observație: Acest procedeu poate fi efectuat, dacă în rezervorul de captare a apeinu este apă.

2.3 Acest model are o funcție de vaporizare, vă rugăm să nu efectuați în timpul regimului de răcire drenarea, pentru a obține un efect de răcire mai bun.

Curățarea

Înainte de a curăța aparatul, vă rugăm să îl deconectați și să scoateți ștecherul de rețea din priză.

Curățarea suprafetei

Curățați carcasa cu o lavetă de praf sau cu o lavetă moale, umedă. Nu utilizați solventi chimici (ca benzină, alcool). Suprafața și întreaga carcasă pot fi deteriorate.

Curățarea filtrului de aer

Curățați filtrele de aer la fiecare 2 săptămâni. Dacă filtrele de aer sunt înfundate cu praf, eficiența se reduce.

1) Desfaceti ambele rame ale filtrelor și scoateți filtrele.
2) Spălați filtrele de aer, prin scufundarea în apă caldă (cca. 40°C) cu un agent de curățare neutru, clătiți sub jet de apă și uscați-le în continuare cu o lavetă moale.
3) După curățarea și uscarea filtrelor, montați-le cu grijă.

raf →

Depozitare

1. Scoateți cablul de alimentare din priză și goliți rezervorul de apă, sau goliți apa prin înclinarea ușoară a aparatului. După aceea puneți aparatul în funcțiune. Apăsați butonul Fan (ventilator) și mențineți butonul apăsat timp de 5 secunde, până când aparatul comută pe o turație scăzută a ventilatorului. Păstrați acest mod de funcționare pentru o jumătate de zi, până când instalația este uscată. În acest fel unitatea interioară se poate usca și nu apare mucegaiul.
2. Deconectați aparatul și trageti ștecherul de rețea din priză.
3. Desfășurați cablul și prindeți-l de dispozitivul de fixare ergonomic.
4. Desfaceți furtunul pentru evacuarea aerului uzat de la aparat și păstrați-l în siguranță.
5. Puneti aparatul într-o pungă din material plastic și duceți-l într-un loc uscat.
6. Scoateți bateriile din telecomandă și păstrați-le în siguranță.

Mesaje de eroare

Nu reparați sau nu demontați aparatul singuri. O reparație inadecvată poate face aparatul inutilizabil, poate anula garanția și poate cauza chiar pagube permanente sau deteriorări aparatului de climatizare care duc la anularea garanției!

Mesaj de eroare	Cauză	Remediere
Aparatul nu funcționează	Lipsește sursa de alimentare	Introduceți stecherul în priză și conectați aparatul
	Se aprinde afișajul Water-full (Rezervorul este plin cu apă)	Goliți apa acumulată
	Funcția Timer este activă	Întreruperea funcției Timer
	Temperatura încăperii este prea ridicată sau prea scăzută	Temperatura exterioară este sub 7°C sau peste 40°C.
Aparatul nu pare să funcționeze	Radiații solare indirecte	Trageți perdelele
	Geamurile și ușile sunt deschise, în încăpere sunt mulți oameni sau există o sursă de căldură	Închideți toate geamurile și porniți un alt aparat de climatizare
	Filtrul este foarte murdar	Curațați sau schimbați filtrul de aer
	Este blocată admisia sau evacuarea aerului	Curățați zona înfundată
	Temperatura din încăpere este mai mică decât temperatura reglată	Modificați reglarea temperaturii
Nivelul de zgomot al aparatului este ridicat	Aparatul nu este așezat pe o suprafață plană	Așezați aparatul pe un suport tare, plan (atenuează zgomotul)
Nu funcționează compresorul	Protectția la supraîncălzire este activă	Reporniți aparatul după 3 minute, până scade temperatura
Nu funcționează telecomanda	Distanța este prea mare	Lăsați telecomanda în apropierea aparatului și asigurați-vă că este îndreptată spre grătarul de evacuare a aerului
	Panoul de comandă nu a recepționat semnalul de la telecomandă
	Bateriile sunt consumate	Schimbați bateriile
CH01	Funcția de vaporizare nu funcționează normal	Delegați un tehnician sau duceți aparatul înapoi la magazinul de la care l-ati achiziționat. Vă rugăm să pregătiți și factura.
CH02	Temperatura încăperii nu este normală	Delegați un tehnician sau duceți aparatul înapoi la magazinul de la care l-ati achiziționat. Vă rugăm să pregătiți și factura.
FL	Rezervorul de apă este plin	Vă rugăm să goliți apa din aparat, conform descrierii de la punctul „Golirea apei“.

Piese de schimb și procurarea accesoriiilor (procurare rapidă și comodă)

Puteți procurapiesele de schimb și accesoriiile pentru aparatul dumneavoastră de la magazinele locale. Pe pagina noastră web www.suntec-wellness.de găsiți informații suplimentare referitoare la produse-accesorii și informații referitoare la procurarea rapidă și comodă a pieselor de schimb.

Acolo găsiți și informații suplimentare cu privire la aparatul dumneavoastră (de exemplu: întrebări frecvente, listele pieselor de schimb, descărcarea documentației etc.).

DenumireEAN	Descriere	Schița funcționării
Air-Block Klima-Sail4250058312099	Pânză universalăutilizabilă pentru toate tipurile de geamuri și uși. Se fixează ca șiplasa contra muștelor cu bandă adezivă și se deservește cu ajutorul unui fermoar. Geamul sau ușa pot fi închise oricând.

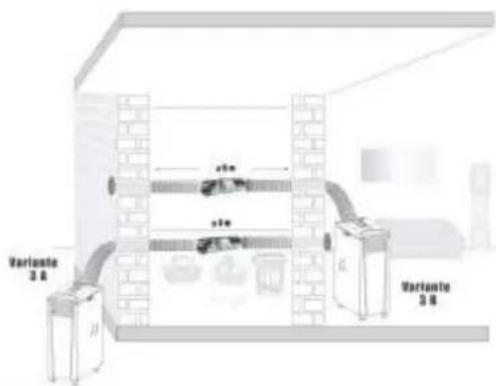

Air-Extension-Kit4250058312105	Noutate pe plan mondial cu care puteți climatiza aproape fiecare colț al unei case indiferent unde este amplasat aparatul de climatizare. Puteți prelungi furtunul de evacuare a aerului uzat cu 5 m cu ajutorul unui propulsor special.

Window-Kit4250058312013	Etanșare glisantă a geamului și adaptor de racordare a furtunului de aer, mai ales pentru geamuri glisante.

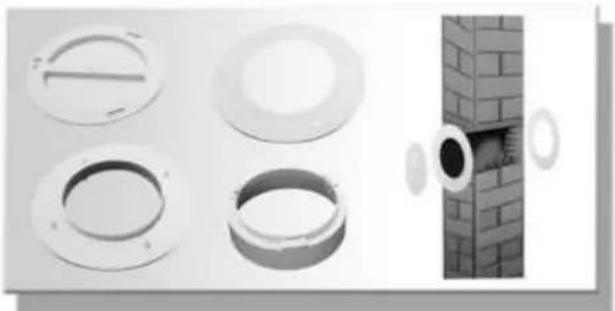

Fusion Wall-Kit	Închidere curată din interior și din exterior a unei găuri în zidărie sau în geam cu un element de racordare pentru furtunul de aer.

În cazul unei reclamații

• Dacă doriți să prezentați o reclamație, puteți să o faceți în termen de 24 de luni, de la data cumpărării (data bonului de achiziție).
• Înlocuirea gratuită sau reparația gratuită sunt excluse în cazul unei manipulări necorespunzătoare a produsului.
• Deteriorările survenite la piesele de uzură, materiale consumabile, ca și curățarea, întreținerea sau schimbul anumitor componente implică plata unor costuri.
• Dacă doriți să efectuați o reclamație, vă rugăm să aduceți întreg aparatul, în ambalajul original, împreuna cu bonul de achiziție la distribuitorul dumneavoastră. Pentru a vă putea înregistra la Departamentul de service, rapid și comod, vizitați ulterior pagina noastră de internet www.suntec-wellness.de și aflați mai multe.
• În principiu, fără bonul de achiziție, nu se poate efectua nici schimbul, nici o reparatie gratuită.

• Pentru cazul în care reclamația decurge analog condițiilor noastre de service, pentru toate defectele aparatului sau ale accesoriiilor aparute din cauza unor defecte de material sau de fabricație, reparația este gratuită sau, în urma evaluării noastre, aparatul va fi înlocuit cu unul nou.

• Deteriorarea accesoriiilor nu implică automat înlocuirea gratuită a întregului aparat. În aceste cazuri vă rugăm să contactați distribuitorii de specialitate. Spargerea componentelor din sticlă sau a celor din material plastic implică achitarea unor costuri.

• Distribuitorul de specialitate sau Service-ul de reparații poate efectua reparații, contra cost, după expirarea garanției.

Declaratie de conformitate CE

Aparatul corespunde cerințelor fundamentale ale Uniunii Europene referitoare la sănătate și siguranță. Declarația de conformitate CE reprezintă baza pentru marcajul CE al acestui aparat.

Publicarea acestor instrucțiuni de utilizare anulează valabilitatea edițiilor anterioare. SUNTEC, SUNTEC Wellness, KLIMATRONIC și sigla cu soarele sunt mărci înregistrate. © 2016/01 SUNTEC WELLNESS GMBH.

Regulamentul ERP

Acest aparat de climatizare transportabil, performant, este considerat, conform prevederilor și regulamentelor Uniunii Europene, un "aparat de climatizare local ", în special conform noului regulament ERP 626/ 2011.

Agentul de răcire

(CE) N 842/2006: Aparatul de climatizare conține agentul de răcire R410A. Cantitatea de agent de răcire este mai mică de 1kg și se află într-un circuit închis de răcire. Agentul de răcire nu prezintă niciun potențial de diminuare a ozonului, dar, conform Protocolului de la Kyoto este considerat un așa numit gaz cu efect de seră (cu un potențial de încălzire globală GWP de 2087,5) și poate contribui așadar la încălzirea globală, dacă este eliberat în atmosferă. De aceea, umplerea, respectiv golirea acestuia se poate face numai de către tehnicieni calificați, cu certificat pentru agentul de răcire. Aparatul dumneavoastră de climatizare Suntec nu trebuie umplut ulterior cu agent de răcire, dacă este utilizat corespunzător și funcționează cu circuitul agentului de răcire nedeteriorat

Protectia mediului

După expirarea duratei de funcționare a produsului este interzisă îndepărtarea acestuia la deșeurile menajere obișnuite. Acesta trebuie predat într-un loc de colectare pentru reciclarea aparatelor electrice și electronice. Acest fapt este indicat de simbolul de pe produs, din manualul de utilizare sau de pe ambalaj. Materialele pot fi reutilizate conform etichetării lor. Prin reciclare, prin reutilizarea materialelor sau prin alte forme de valorificare a aparatelor vechi veți contribui în mod decisiv la protecția mediului nostru înconjurător. Întrebați la municipalitate unde se află oficiul competent pentru îndepărtarea deșeurilor.

În cadrul responsabilității extinse a producătorului, acest aparat este marcat, conform Directivei Europene 2002/96/CE, pentru aparate electronice și electrice uzate (WEEE). Scopul este evitarea, diminuarea, de asemenea și eliminarea ecologică a aparatelor electronice uzate. Vă rugăm să ajutați în mod activ la protejarea mediului înconjurător și să predați aparatele electrice uzate la punctele de colectare locale.

Ambalajul, ca și aceste instrucțiuni de utilizare sunt reciclabile.
