NÁVOD NA OBSLUHU Fusion 15000+ SUNTEC

VEĽMI DÔLEŽITÉ! Vašu mobilnú klimatizáciu neinštalujte alebo nepoužívajte skôr, než si starostlivo prečítate tento návod na použitie. Tento návod na použitie si, prosím, uschovajte pre prípadne reklamáciu a ako príručku.Úvod Srdečne Vám blahoželáme ku kúpe zariadenia FUSION PLUS spoločnosti SUNTEC WELLNESS KLIMATRONIC ®. Vaše klimatizačné zariadenie bolo navrhnuté a vyrobené podľa najvyšších štandardov modernej techniky. Pred pripojením prístroja FUSION PLUS k sieti si prosím starostlivo prečítajte návod na obsluhu ,aby ste tak zabránili škodám v dôsledku neodborného použitia. Predovšetkým dodržujte bezpečnostné pokyny. Ak by ste FUSION PLUS predávali tretej osobe, musí k nemu byť priložený tento návod na použitie. Tento návod na použitie prosím uschovajte pre neskoršie možné dotazy. Ďakujeme Vám za dôveru a prajeme príjemnú klímu v miestnosti vďaka klimatizácii Suntec. Bezpečnostné pokyny pred uvedením do prevádzky Toto zariadenie je možné používať deti vo veku od 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými a duševnými schopnosťami, alebo nedostatkom skúseností a znalostí, pokiaľ im nebol poskytnutý dohľad alebo inštrukcie týkajúce sa používania spotrebiča bezpečným spôsobom a nebezpečenstvo rozumieť zapojiť. Upratovanie a údržba užívateľ nesmie vykonávať deti bez dozoru. Zariadenie má byť používané výlučne vo vnútri. Iné používanie je vylúčené. Prečítajte si všetky pokyny. Zariadenie pripojte k zdroji elektrického napätia: 230VAC, 50Hz. Pred montážou, demontážou a čistením prístroja vytiahnite sieťovú zástrčku. Prístroj prevádzkujte vždy na vodorovnej ploche, aby ste zabránili vytekaniu vody. Vyhnite sa dotyku pohyblivých častí zariadenia. Ak je sieťová zástrčka v sieti a predovšetkým počas prevádzky nikdy nestrkajte do zariadenia prsty, perá alebo iné predmety. Návod nepoužívajte pre žiaden iný prístroj. Prístroj sa nesmie používať, pokiaľ nebol ochranný kryt pripevnený podľa návodu. Ak vykazuje sieťová kábel známky poškodenia, musí byť z bezpečnostných dôvodov vymenený kvalifikovaným pracovníkom, aby sa zabránilo možným rizikám. Vaše zariadenie nepoužívajte s predlžovacím káblom, pokiaľnedošlo j jeho kontrole odborníkom. Klimatizácia musí byť skladovaná a prepravovaná vo vzpriamenom stave; v opačnom prípade môže dôjsť k neopraviteľnému poškodeniu kompresora. V prípade pochybností odporúčame počkať aspoň 24 hodín, než klimatizáciu spustíte. Zabráňte novému spusteniu klimatizácie, ak od jeho vypnutia neuplynuli 3 minúty; v opačnom prípade môže dôjsť k poškodeniu kompresora. Sieťovú zástrčku nikdy nepoužívajte vo funkcii spínača k zapínaniu a vypínaniu klimatizácie. Používajte príslušný zapínač ZAP/VYP nachádzajúci sa na ovládacom paneli. Mobilnú klimatizáciu umiestnite na suché a rovné miesto. Prístroj musí byť umiestený tak, aby bol prístupný jeho elektrický prívod a byť inštalovaný v súlade s miestnymi predpismi. Toto zariadenie neprevádzkujte v prostredí, v ktorom hrozí korózia. Vzduchový filter čistite pravidelne, aby ste si mohli užívať čo najvyšší možný chladiaci výkon. Pred likvidáciou a bezpečnou recykláciou diaľkového ovládania z neho musia byť odstránené batérie. Prístroj neprevádzkujte v prostredí otvoreného ohňa. Toto zariadenie neprevádzkujte v prostredí, kde môže striekať olej alebo voda. Vyhnite sa priamemu vystaveniu prístroja slnečnému žiareniu. Prístroj nikdy nezakrývajte a dbajte na to, aby nikdy nebol blokovaný prívod a výstup vzduchu. Minimálna vzdialenosť prístroja od nábytku by mala byť 50cm. Tipy na úsporu energie Filter udržujte v čistote. Za normálnych podmienok by mali byť filtre čistené približne každých 30 dní. Častejšie čistenie je závislé na kvalite vzduchu v miestnosti. Pre prvé spustenie nastavte rýchlosť ventilátora na najvyšší stupeň a termostat na najnižší (najchladnejší) stupeň. Pre dosiahnutie lepšej účinnosti odporúčame používať režim chladenia len vtedy, ak teplota vonkajšieho prostredia nepresahuje 35°C. Preto môže byť nutné, aby bol prístroj v teplých dňoch spustený skoro ráno, pri teplote v miestnosti nižšej ako 35°C. Funkciu kúrenia nedoporučujeme používať, ak je teplota vonkajšieho prostredia nižšia ako 7°C.Označenie náhradných dielov/komponentov

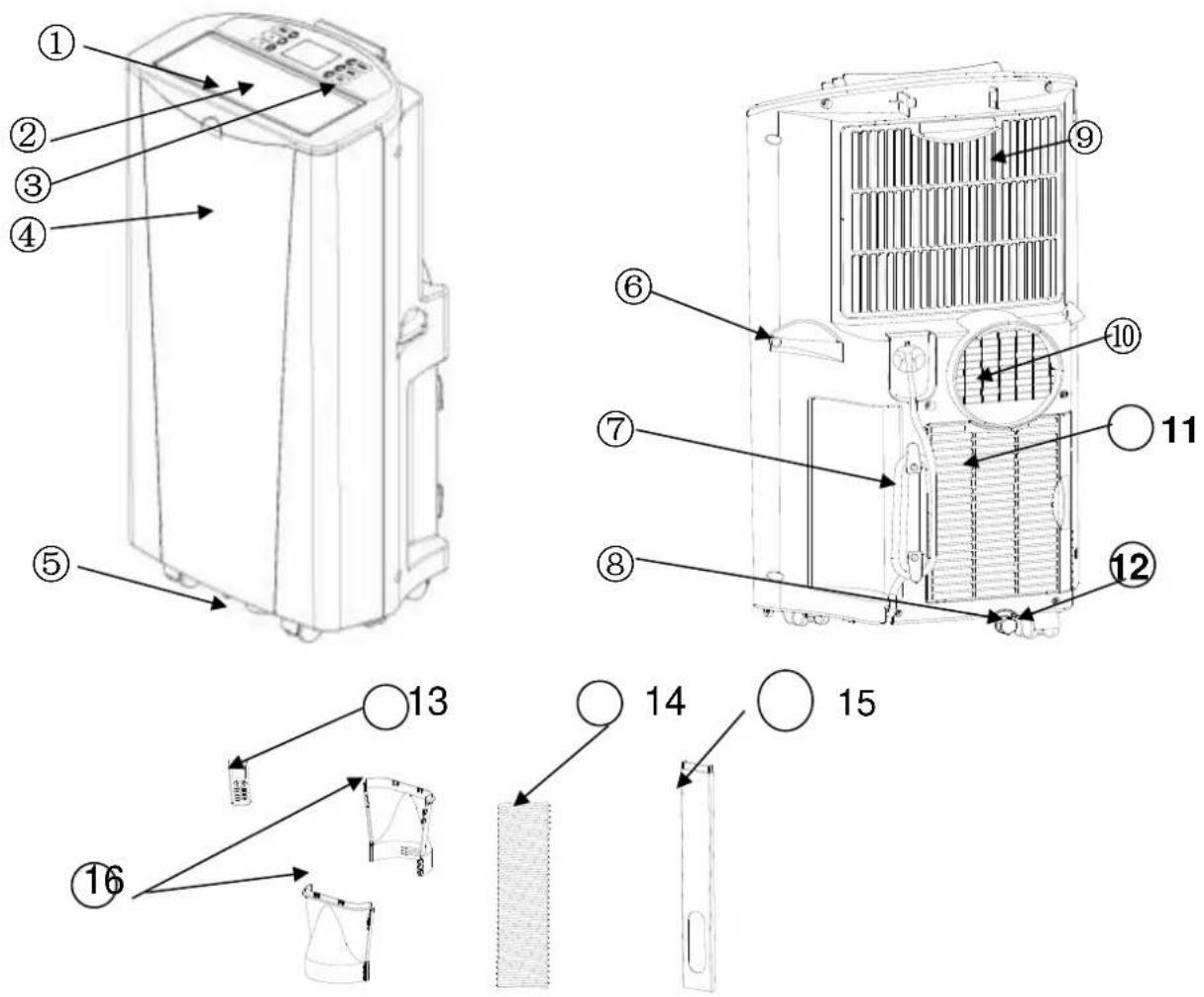

2. mriežka výstupu vzduchu 10. ochranná mriežka

5. kolieska 13. diaľkové ovládanie

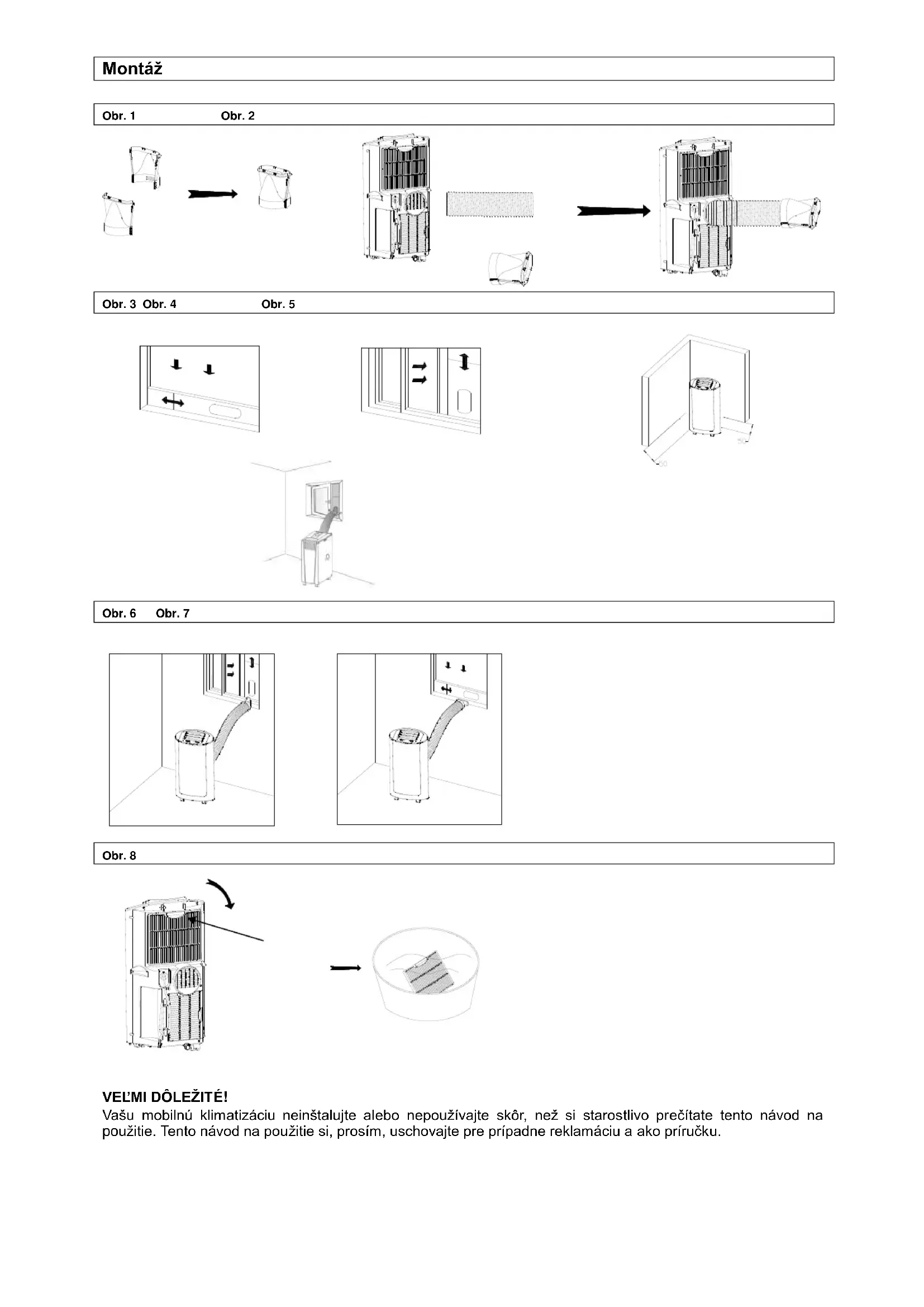

Inštalácia Upozornenie：Pred použitím tohto zariadenia by ste ho mali nechať stáť aspoň 2 hodiny v vzpriamenej polohe. Prístrojom je možné bez problému pohybovať medzi miestnosťami, rešpektujte však nasledujúce pokyny: Montáž adaptéra odvetrávacej hadice, obr. 1

1) Z balenie vyberte 2 vyobrazené diely a pevne ich s sebe stisnite.

2) V každej ruke podržte jeden diel, môžete ich tak úplne jednoducho spojiť.

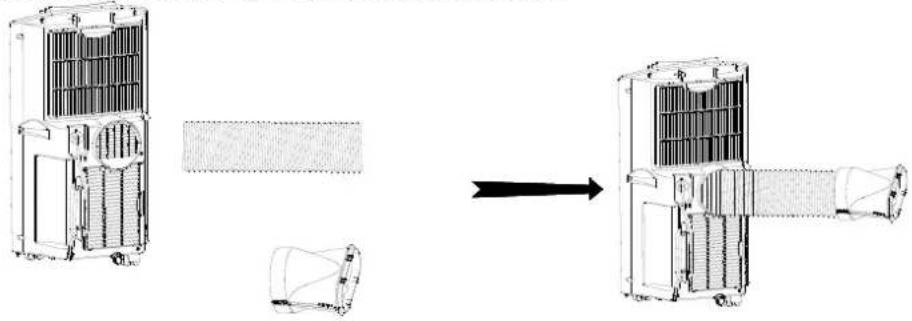

Poznámka: Nevyvíjajte príliš silný tlak, aby nedošlo k poškodeniu.Inštalácia odvetrávacej hadice, obr. 2

1) Odvetrávaciu hadicu naskrutkujte proti smeru otáčania hodinových ručičiek na zadnú stranu prístroja.

Montáž okenných sád, obr. 3 a obr. 4 1.3. Okno čiastočne otvorte a upevnite do neho túto sadu.

Aby bolo možné klimatizáciu využívať účinne, odporúčame používať pri sklápacích oknách plachtu Air Block Klima Sail. Je to univerzálne použiteľná plachta pre všetky typy okien a dverí, ktorá bráni prenikaniu vonkajšieho vzduchu po zavedení odvetrávacej hadice smerujúcej z okna von. Podobne ako aj sieť proti hmyzu sa plachta upevní pomocou lepiacej pásky a ovláda sa pomocou zdrhovadla (viď oddiel "Príslušenstvo"). Umiestnenie klimatizácie

1.4 Uistite sa, že prístroj stojí vo vzpriamenej polohe.

Prístroj by mal stáť na podlahe vo vzdialenosti 50cm od ostatných objektov, pretože tieto môžu silno ovplyvňovať jeho výkon.

Upevnenie odvetrávacej hadice v okennej sade Druhý koniec odvetrávacej hadice pripevnite k okenne sade, ako je znázornené na obrázkoch vpravo.

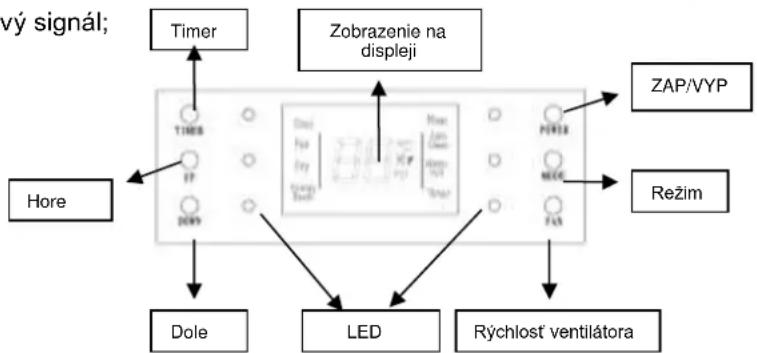

Popis funkcie zariadenia Táto mobilná klimatizácia má tri funkcie: chladenie, odvlhčovanie a prevetrávanie. Ak vlastníte model s chladením a ohrievaním, má potom štyri funkcie: chladenie, odvlhčovanie, prevetrávanie a kúrenie. Ventilátor má tri stupne rýchlosti: LOW FAN (nízka rýchlosť), MIDDLE FAN (stredná rýchlosť) a HIGH FAN (vysoká rýchlosť). Možné nastavenie: 16 – 30°C, časovač 24 hodín, funkcia odparovania a funkcia ochrany proti pretečeniu.MODE Cool Fan Dry AutoClean AutoSwingEnergy SaverPOWER FAN TIMERAuto SwingAuto CleanTimer Heat MODE Cool Fan Dry AutoClean AutoSwingEnergy SaverPOWER FAN TIMERAuto SwingAuto CleanTimer Ovládací panel

1.1 Po pripojení zariadenia sa ozve počiatočný zvukový signál;

zariadenie sa nachádza v pohotovostnom režime. Displej zobrazí teplotu (5 ~ 35°C), ak teplota vonkajšieho prostredia presahuje 35°C, objaví sa na displeji „H“, ak je nižšia ako 5°C, na displeji sa objaví „L“ a zariadenie prejde do pohotovostného režimu.

ventilátor pracuje na najvyššiu rýchlosť. Po opätovnom stlačení tlačidla sa prístroj vypne a zaznie signál indikujúci vypnutie.

1.3 Tlačidlo voľby režimu:

Stlačením tohto tlačidla volíte chladenie, kúrenie, prevzdušňovanie alebo režim odvlhčovania. Stlačte tlačidlo "Mode", dokiaľ sa rozsvieti symbol "Auto" (viď obrázok 4). Stlačte tlačidlo "Temp +" alebo "Temp –" pre nastavenie požadovanej teploty v miestnosti. (16 °C – 31 °C).

1.4 Tlačidlo ovládania ventilátoru：

a) V režime chladenia: LOW FAN (F1) → MIDDLE FAN (F2) → HIGH FAN (F3) → LOW FAN (F1) → .... b) V režime prevzdušňovania: ako v režime chladenia úsporne a vysoké otáčky → nízke otáčky → stredné otáčky → vysoké otáčky c) V režime odvlhčovania pracuje ventilátor na nízku rýchlosť. d) Ak sa prepína medzi chladením a prevzdušňovaním, otáčky ventilátora sa nemenia.

1.5 Tlačidlo timera (časovača):

Ak stlačíte tlačidlo „Timer“, tlačidlo zabliká a na displeji sa objaví „0“. Pomocou tlačidiel UP (hore) a DOWN (dole) môžete príslušne nastaviť čas. Indikáciu hodín možno meniť v krokoch 1, 2, 3 ... 24, údaje minút od 10 k 20, 30...50. Časovač automatického vypnutia je k dispozícii len pri zapnutom prístroji. Časovač automatického zapnutia je k dispozícii len pri vypnutom prístroji. Po nastavení časovača začne blikať symbol TIMER, dokým neuplynie nastavený čas. Pri novom nastavovaní sa vymažú všetky predchádzajúce nastavenia.

1.6 Tlačidla Up/Down (hore/dole): slúžia pre nastavenie teploty a časovača.

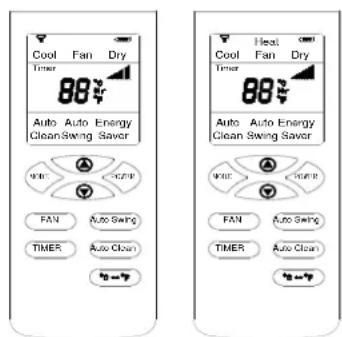

V režime chladenie alebo kúrenie sa teplota mení medzi 16 – 30°C. Pri súčasnom stlačení oboch tlačidiel dochádza k zmene zobrazovanej jednotky teploty °C a °F. Diaľkové ovládanie

1. Power: Spínač ZAP/VYP.

2. Mode: Stlačením tohto tlačidla môžete prepínať medzi chladením,

kúrením, odvlhčovaním alebo prevetrávaním.

5. Fan：Stlačením tohto tlačidla ovládate rýchlosť otáčania ventilátoru –

7. °C↔°F: Stlačením tohto volíte medzi °C a °F.

8. Timer (časovač): časový interval 1 hodina. Po nastavení indikácie

času 5x zabliká pre potvrdenie.

9. Auto Clean: Toto tlačidlo stlačte iba vtedy, ak je prístroj zapnutý.

Zariadenie potom poriadne vypnite. Kompresor už nebude pracovať, avšak motor zostane ešte po nejakú dobu v prevádzke, aby vysušil výparník. Funkcia ochrany zariadenia

3.1 Naplnenie zásobníku vody:

V momente, keď hladina vody v zásobníku dosiahne príliš vysokú úroveň, prístroj vydá automaticky výstrahu a na displeji sa rozbliká „FL“. Vypusťte vodu z prístroja podľa kapitoly „Odtok vody“.

3.2 Funkcia protinámrazovej ochrany:

Vaše zariadenie je pre svoju ochranu vybavené funkciou protinámrazovej ochrany. Nastavuje sa plne automaticky. Poznáte to podľa blikania kontrolky „Heat“.

3.3 Ochrana pred prehriatím:

Rýchlosť ventilátora Dole Timer LED Zobrazenie na displeji Hore ZAP/VYP RežimV režime kúrenie prestane kompresor a motor pracovať, dokým sa teplota zariadenia automaticky nevráti do normálneho stavu.

3.4 Oneskorovacia poistka:

S výnimkou prvého zapnutia sa môže kompresor rozbehnúť okamžite. V ostatných prípadoch nabieha najprv po 3 minútach. Odtok vody

1. Manuálne vypustenie vody

1.1 Akonáhle je zásobník na vodu plný, prístroj automaticky prestane pracovať. Vypnite ho prosím a nepohybujte

s ním veľmi, pretože v opačnom prípade môže voda vytekať zo zásobníka.

1.2 Použite nádobu na vodu, ktorú umiestnite pod zátku odtoku vody.

1.3 Po odstránení zátky bude voda vytekať do pristavenej nádoby.

strany zariadenia. Poznámka: Tento postup je možný len vtedy, ak sa v zásobníku nenachádza voda.

2.3 Tento model disponuje funkciou odparovania; v režime chladenia nepoužívajte žiadne ďalšie odvodňovanie,

aby ste dosiahli lepšieho chladiaceho účinku. Čistenie Prístroj pred čistením najprv vypnite a vytiahnite jeho zástrčku zo siete. Čistenie povrchu Kryt prístroja čistite prachovkou alebo vlhkou jemnou handrou. Nepoužívajte žiadne chemické rozpúšťadlá (ako benzín, alkohol(. Môže dôjsť k poškodeniu povrchu a celého krytu prístroja. Čistenie vzduchového filtru Vzduchové filtre čistite každé 2 týždne. Ak je vzduchový filter zapchatý prachom, znižuje sa účinnosť zariadenia.

1. Sieťovú zástrčku prístroja vytiahnite zo zásuvky a vyprázdnite zásobník na vodu alebo vodu vypustite ľahký

naklonením prístroja. Potom zariadenie uveďte do stavu prevádzky. Stlačte tlačidlo Fan (ventilátor) a ponechajte ho stlačené po dobu 5 sekúnd, až prístroj prepne na nízke otáčky ventilátora. V tomto režime prístroj ponechajte pol dňa, až vedenie vyschne. Vnútorná jednotka tak môže vyschnúť a nebude plesnivieť.

2. Prístroj vypnite a vytiahnite sieťovú zástrčku.

Chybné hlásenia Prístroj sami neopravujte alebo nedemolujte. Nevhodnou opravou sa môže prístroj stať nepoužiteľným, môže zaniknúť nárok na záruku a taký postup môže dokonca viesť k trvalým poškodeniam užívateľa alebo klimatizácie ako takej! Chybné hlásenia Príčina Riešenie Prístroj nefunguje. Chýba napájanie elektrickým prúdom. Zástrčku zastrčte do zásuvky a prístroj zapnite. Svieti indikácia naplnenia zásobníka vody. Vypusťte nazhromaždenú vodu. Aktívna funkcia časovača. Zrušenie funkcie časovača. Príliš vysoká nebo nízka teplota v miestnosti. Vonkajšia teplota pod 7°C nebo nad 40 °C. Zdá sa, že Nepriame slnečné svetlo. Zatiahnite závesy.zariadenie nepracuje. Otvorené okná a dvere, v miestnosti sa nachádza priveľa osôb alebo iný zdroj tepla. Zavrite všetky okná a zapnite ďalšiu klimatizáciu. Filter je veľmi znečistený. Vyčistite nebo vymeňte vzduchový filter. Blokovaný prívod nebo výstup vzduchu Vyčistite upchaté miesto Teplota v miestnosti je nižšia než nastavená. Zmeňte nastavenie teploty. Prístroj je príliš hlučný. Prístroj nestojí na rovnej ploche. Prístroj postavte na tvrdý, rovný podklad (znižuje to hluk). Nefunguje kompresor. Aktívna ochrana pred prehriatím. Zariadenie znovu spusťte po 3 minútach, aby poklesla jeho teplota. Nefunguje diaľkové ovládanie. Príliš veľká vzdialenosť. Diaľkové ovládanie ponechajte v blízkosti prístroja a zaistite, aby mierilo na mriežku výstupu vzduchu. Ovládací panel neprijal signál z diaľkového ovládania. Vybité batérie. Vymeňte batérie. CH01 Funkcia odparovania nie je v normále. Vyhľadajte pomoc technika nebo prístroj prineste späť do predajne, v ktorej ste ho zakúpili. Za týmto účelom majte pripravený predajný doklad. CH02 Teplota v miestnosti nie je v normále. Vyhľadajte pomoc technika nebo prístroj prineste späť do predajne, v ktorej ste ho zakúpili. Za týmto účelom majte pripravený predajný doklad.

Plný zásobník vody. Vypusťte vodu z prístroja, ako je popísané v oddiely "Odtok vody".

Náhradné diely a ich zriadenie (rýchly a pohodlný nákup) Náhradné diely a príslušenstvo pre Vašu mobilnú klimatizáciu môžete zakúpiť u miestneho predajcu. Na našej webovej stránke www.suntec-wellness.de navyše nájdete ďalšie informácie k jednotlivým výrobkom príslušenstva a informácie k nášmu rýchlemu a pohodlnému nákupu náhradných dielov. Rovnako tu nájdete podrobnejšie informácie (napr. často kladené otázky, zoznamy náhradných dielov, dokumenty k stiahnutiu atď.) o Vašej mobilnej klimatizácii. Názov EAN Popis Nákres Air Block Klima Sail (tesniaca plachta)

Pre všetky typy okien a dverí, univerzálne použiteľná plachta. Podobne ako sieť proti hmyzu sa plachta upevní pomocou lepiaceho pásu a ovláda sa pomocou zdrhovadla. Okno alebo dvere je možné kedykoľvek zavrieť.

Air-Extension-Kit (sada pre predĺženie odvodu vzduchu)

Svetová novinka, vďaka ktorej môžete klimatizovať takmer každú časť domu bez ohľadu na to, kde klimatizačné zariadenie stojí. Odvetrávaciu hadicu môžete pomocou špeciálneho prepojovacieho prvku predĺžiť o 5 metrov.Window-Kit (okenná sada)

Posuvné utesnenie okna a adaptér k odvetrávacej hadici, vhodné hlavne pre posuvné okná.

Fusion Wall-Kit (sada pre montáž do steny) Čisté vnútorné a vonkajšie ukončenie prestupu v stene alebo okne s prepojovacím prvkom pre odvetrávaciu hadicu.

Pre prípad reklamácie V prípade, že by ste chceli zariadenie reklamovať, môžete tak urobiť v priebehu 24 mesiacom od dátumu nákupu (platobný doklad). Bezplatná výmena alebo oprava je v prípade predchádzajúcej neodbornej manipulácie s výrobkom vylúčená. Závady dielov, podliehajúce rýchlemu opotrebovaniu, spotrebný materiál, ako i vyčistenie, údržba alebo výmena menovaných dielov je následne spoplatnená. V prípade uplatňovania záruky prineste prosím prístroj v pôvodnom obale a s dokladom o kúpe k Vášmu predajcovi. Za účelom aktuálneho a pohodlného nahlásenia služby, prosím navštívte našu webovú stránku www.suntec-wellness.de a dozviete sa viac. Bez dokladu o nákupe nebude zo zásady prevedená bezplatná oprava či výmena. V prípade, že reklamácia prebieha v súlade s našimi ustanoveniami pre servis, budú všetky závady prístroja alebo príslušenstvo spôsobené závadou materiálu alebo pri výrobe odstránené cestou bezplatnej opravy alebo, podľa nášho uváženia, výmenou prístroja. Poškodenie dielov príslušenstva nevedie automaticky k bezplatnej výmene celého prístroja. V týchto prípadoch kontaktujte Vášho špecializovaného predajcu. Rozbitie skla alebo dielov z plastickej hmoty je vždy spoplatnené. Po uplynutí záruky môže špecializovaný predajca alebo servis prevádzať opravy na Vaše náklady. EU Prehlásenie o zhode Prístroj zodpovedá zásadným požiadavkám Európskej únie na zdraví a bezpečnosť. EÚ Prehlásenie o zhode je základom pre označenie CE tohto prístroja. S vydaním tohto návodu k obsluhe naberajú svoju platnosť všetky doterajšie návody na obsluhu. SUNTEC, SUNTEC Wellness, KLIMATRONIC a logo slnka sú registrované známky. © 2016/01 SUNTEC WELLNESS GMBH. Smernice ERP Pri tejto vysoko kvalitnej mobilnej jednokanálovej klimatizačnej jednotke sa podľa nariadenia a smernice Európskej únie, hlavne smernice ERP 626/2011 jedná o „lokálne klimatizačné zariadenie“. Chladiace médium (CE) N 842/2006: Toto klimatizačné zariadenie obsahuje chladiace médium R410A. Množstvo chladiaceho média však činí menej ako 1 kg a nachádza sa v uzavretom chladiacom obehu. Chladiace médium síce nevykazuje žiadny potenciál v degradácii ozónu, je ale podľa Kjótského protokolu tzv. skleníkovým plynom (s GWP 2087,5) a môže tak prispievať ku globálnemu otepľovaniu, v prípade, že sa dostane do atmosféry. Preto iba školení technici s certifikátom pre chladiace médiá môžu prevádzať plnenie, príp. vyprázdňovanie. Vaše klimatizačné zariadenie Suntec nemusí byť doplňované pri riadnom používaní a nepoškodenom obehu chladiaceho miesta. Ochrana životného prostredia Tento výrobok nesmie byť na konci svojej spotrebiteľnosti likvidovaný v bežnom domácom odpade, ale musí byť odovzdaný na zbernom mieste určenom pre likvidáciu elektrických a elektronických zariadení. Na túto skutočnosť upozorňuje symbol na výrobku, návode na použitie alebo na obale. Suroviny sú podľa svojho označenia znovu použiteľné. Vďaka opätovnému použitiu, recyklácii surovín alebo iným formám recyklácie starých zariadení významne prispievate k ochrane životného prostredia. Príslušné miesto pre likvidáciu odpadu si zistite na obecnom úrade. V rámci našej rozšírenej zodpovednosti výrobcu je tento prístroj označený v súlade s Európskou smernicou 2002/96/EG o starých elektrických a elektronických spotrebičoch (WEEE). Cieľom je zamedzenie vzniku elektrického odpadu, jeho znižovanie a ekologická likvidácia. Prosím Pomôžte aktívne chrániť životné prostredie a elektrický odpad likvidujte prostredníctvom miestnych zberných miest. Obal ako aj tento návod na obsluhu sú recyklovateľné. © 2016 KLIMATRONIC

Záručný list Na tento výrobok poskytujeme záruku 24 mesiacov! Zaväzujeme sa v priebehu tejto záručnej doby 24 mesiacov opraviť Vaše zariadenie bezplatne, prípadne, dať bezplatne Vášmu špecializovanému predajcovi k dispozícii náhradné diely, ak zlyhanie nastane v dôsledku poškodenia materiálu alebo chyby pri továrenskej výrobe. Ďalšie nároky voči nám sú vylúčené. Neručíme za poškodenia zapríčinené vyššou mocou, neprimeraným zaobchádzaním, nedodržaním návodu, opotrebovaním alebo pri preprave. Tento list je platný len s prislúchajúcim dokladom o zaplatení. V prípade servisu prineste zakúpený výrobok Vášmu špecializovanému predajcovi. Popis tovaru: Sériové číslo: Meno kupujúceho: Dátum zakúpenia: Pečiatka a podpis špecializovaného predajcu:
