KÄYTTÖOHJE Motion 90+ SUNTEC

4. OhukuivatusreZiim

Alä asenna ja käytä siirrettävää ilmastointilaitetta ennen kuin olet tutustunut huolellisesti käyttoohjeisiin. Säilytä tämä käyttoohje tuotteen takuuna ja myöhempää mahdollista tarvetta varten.

Huomio!

Tata laitetta voidaan kayttä vuotiaille lapsille 8 vuotta tai enemmän ja henkilöt, joiden fyysiset, sensoriset ja henkiset ominaisuudet tai kokemuksen puutteesta ja tietoa, jos ne on annettu ohjeet ja neuvot kayttä laitetta turvallisesti ja ymmärtaa vaarat mukana. Puhdistus ja muuta huoltoa ei saa tehdä lasten ilman valvontaa.

Laitetta saa käyttaa vain sisätiloissa.
- Laitetta ei saa kytkeä vialliseen pistorasiaan. Tarkasta ennen käyttoönottoa, etta laite on asennettu oikein.
- Alä käytä laitetta avoimen tulen lahettyvillä.
- Alä käytä laitetta ympäristössa, jossa laitteen paallee voi roiskua vetta tai oljyä.
- Alä aseta laitetta suoraan auringonvaloon.
- Alä käytä laitetta ammeen, suihkun, uima-altaan tai pesutilojen laheisyydessä.
- Älä koskaan työnnä sormiasi, kyniä tai muita esineitä, vaikka vartija aina pistoke on kytketty, varsinkin juostessa.
Ilmastointilaitteen saa varastoida ja laitetta saa kuljettaa vain pystyasennossa. Epaselvissiä tapauksissa suosittelemme, etta odotat vahintaan 24 tuntia, ennen kuin kytket ilmastointilaitteen jalleen paallee.
- Etsi laitteelle sopiva sijoituspaikka pistorasian laheltä.
- Varmista ennen laitteen puhdistusta,etta laite on kytketty pois päältä ja irrotetty virtavernkosta.
- Poista vesi laitteesta ennen laitteen kuljetusta.
Varmista, etta tuuletuksen sisään- ja ulostulo eivat oletukossa.
Laite pitäa asentaa sähkölaitteita koskevien maakohtaisten märäysten mukaisesti
Käytä laitetta aina vaakasuoralla pinnalla, jottei vesi paase juoksemaan ulos.
Huolehdi siitä, etta laitteen ympärillä on 30 cm vapaata tilaa.

• Älä koskaan käytä pistoke kytkimenä aloittaa ja sammuta ilmastointilaite yksikkö. Käytä jos POWER-kytkin sijaitsee ohjauspaneelisser.
  Varmista, etta virtajohto on kunnolla maadoitetti.
  . Jos virtajohto on vaurioitunut, se on korvattava myyjan tai valmistajan huoltolikkeen tai muun koulutetun henkilon välttämiseksi vaaran.

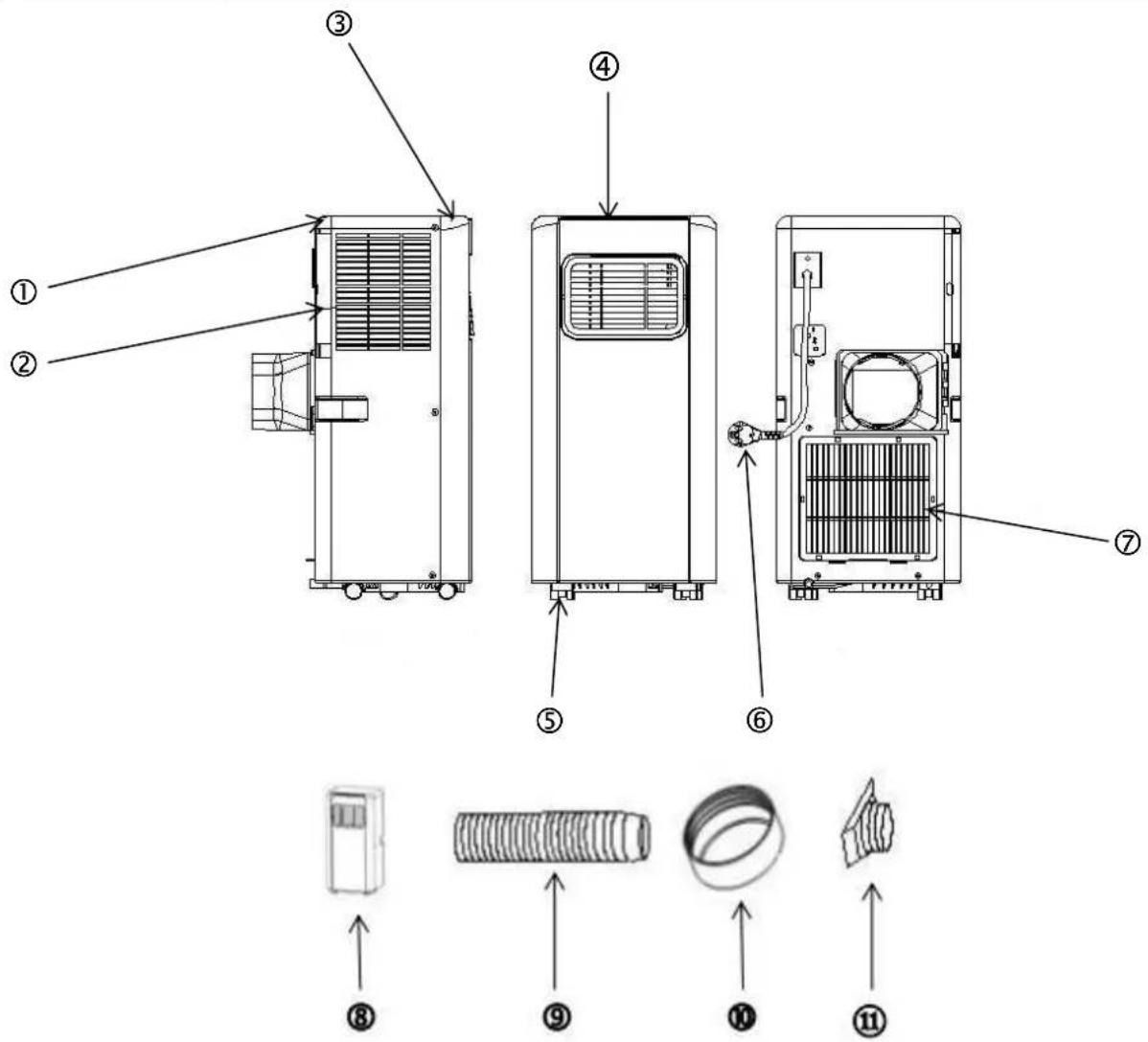

Varaosien/komponenttien kuvaus

1. sivukansi
2. Ilmanpoistoritilä
3. Etukansi
4. Kayttopaneeli
5. Pyorat
6. Verkkokaapeli
7. Ilmanpoistortilä

8. liikuteltava ilmastointilaite

9. Poistoilmaletku

10. Poistoilmaletkun adapteri, pyoristetty
11. Poistoilmaletkun adapteri, suorakulmainen

Asennus

Varoitus: Ennen laitteen kaytöönotto a seta laite pystyasentoon vahintäan 24 tunniksi.

Laitetta voi likuttaa huoneiden valillä ongelmitta, huomio kuitenkin seuraavat objeet:

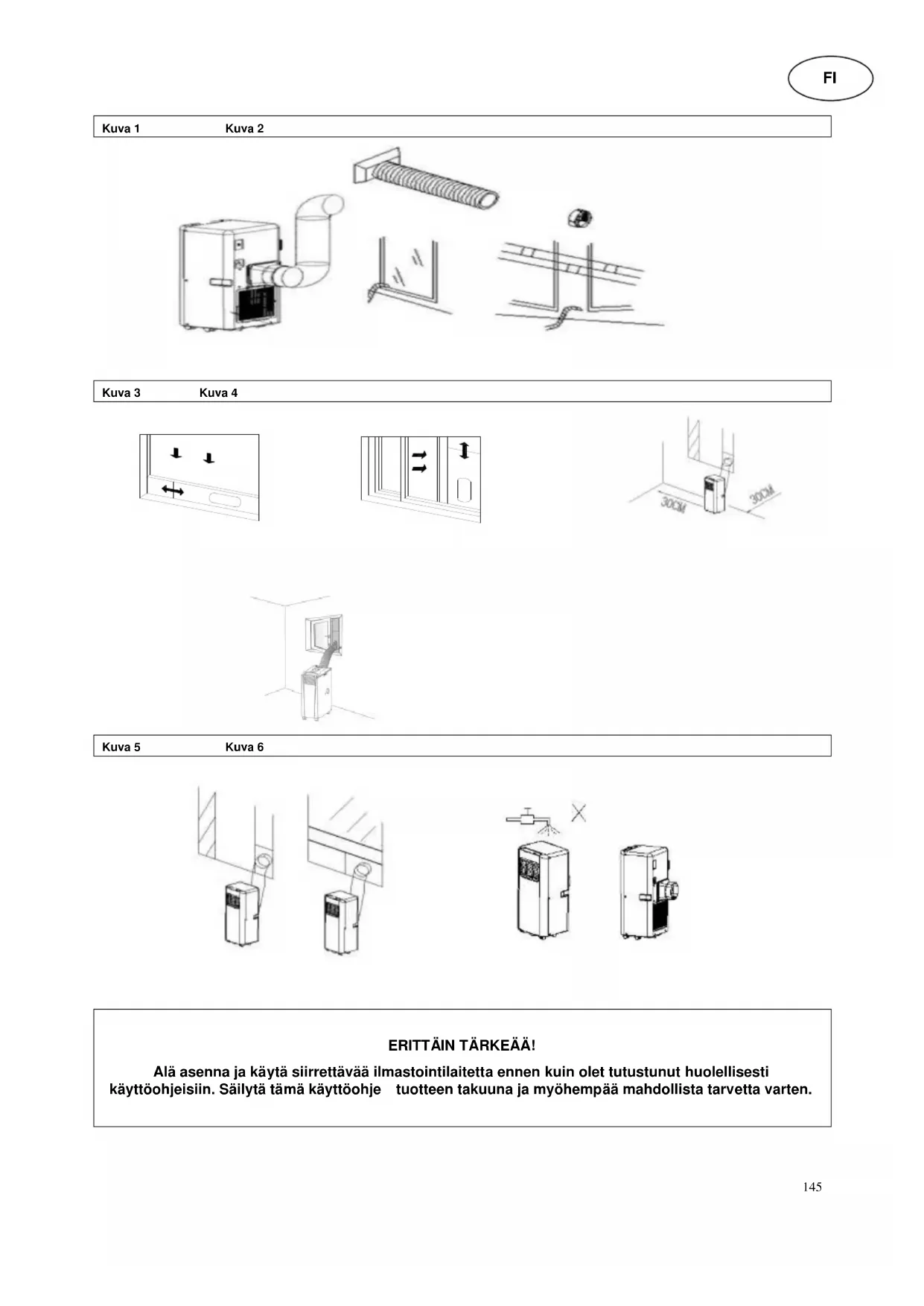

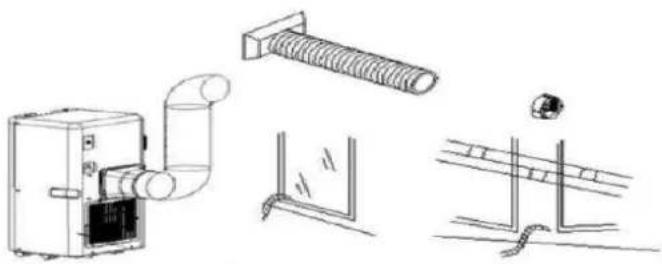

Poistoilmaletkun asennus, kuvat 1 ja 2

1) Kiinnit pyoristety adapteri toiseen paahan ja suorakulmainen adapteri toiseen paahan poistoilmaletkun paa.
2) Kiinnitä suorakulmainen adaptereri laitteen takapuolelta loytyvän vastaavaan aukkoon.
3) Ohjaa poistoilmaletkun toinen puoli ulos.

Toimintatavan kuvaus

Tästa kannettavasta ilmastointilaitteesta lôytyy kolme toimintoa: COOL, DEHUM, FAN. Puhallin toimii kaksi eri nopeudella. LOW ja HIGH.

Mahdollinen saatö on valillä 16 - 31°C, 24h-ajastin, ylikuumenemistoiminto.

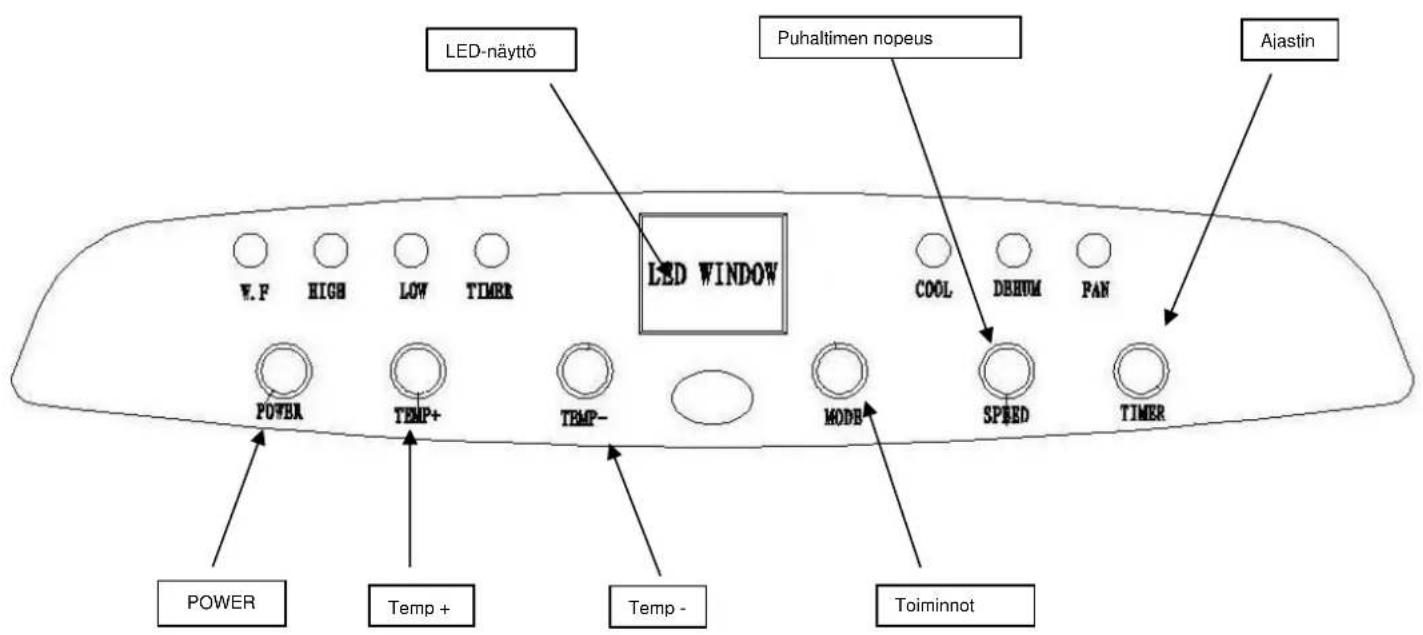

Käytöpaneeli

1. Kun liitāt laitteen, kuuluu käynistystaänimerkki. Täloin laite on valmiustilassa.

2. POWER virtanappain: Kun painat tata nappainta, laite siirtyy jahdytskayttoon (asetetu lamptila 25^ ). Vakiolampotilaksi on valittu puhaltimen alin nopeus. Kun painat virtanappainta uudestaan, laite kytketaan pois paaltä ja kuulet lopetusaanimerkin.

3. Jäähdytystoiminto

4. Paina toimintonappainta MODE, kunnes naytolle ilmestyy "Cool".

5. Paina TEMP+ tai TEMP- asettaaksesi toivotun huonelampotilan (16^ - 31^)

6. Paina nappäintä SPEED puhaltimen nopeuden säätamiseksi.

4. Kosteudenpoistotoiminto

• Paina toimintonäppäintä MODE, kunnes nayton merkkivalo "DEHUM" nakyy.
• Puhaltimen nopeus sädetaan automaattisesti nopeudelle "low".

Puhaltimen toiminto

• Paina toimintonappainta MODE, kunnes nayton merkkivalo "FAN" nakyy.
• Paina nappäintä SPEED puhaltimen nopeuden saätamiseksi.

6. Ajastimen toiminto

On-ajastin:

• Kytke laite pois päältä. Paina toimintonappäintä TIMER ja aseta toivottu odotusaika automaattiseen kytkentäiakaan (nappänten "TEMP+" ja "TEMP-" avulla).
• Odotettavien tuntien lukumäärä (pälle kytkemiseen asti) nakyy LED-näytöllä.
  Kun painat uudestaan TIMER-nappainta, tallentuu odotusaika. Merkkivalo "Timer" palaa.
• Laite kytkeytyy pälle automaattisesti, kun asetettu aika on saavutettu.
• Asetettua aikaa voi muuttaa miloin tahansa (0-24 t) Kun painat uudestaan TIMER-nappainta, ajastin kytkeytyy pois paaltä.

Off-ajastin:

• Ajastimen voi saataa myos siten, etta paallä oleva laite kytkeytyy pois paalta asetetun ajan kuluttua.
• Käynnistä laite. Paina nappainta TIMER ja aseta toivottu aika, jolloin haluat laitteen kytkeytyvän pois pälta (nappainten "TEMP+" ja "TEMP-" avulla).
  Kun painat uudestaan TIMER-nappainta, tallentuu asetetu aika. Merkkivalo "Timer" palaa.
• Laite kytkeytyy automaattisesti pois pälä, kun asetetu aika on kulunut.

Asetettua aikaa voi muuttaa milloin tahansa (0-24 t). Kun painat uudestaan TIMER-nappainta, ajastin kytkeytyy pois paaltta.

Kauko-ohjaus

1. POWER: Nappain pälle/päälta
2. MODE: Paina tata nappainta, kun haluat valita toimintojen jaahdytys, kosteudenpoisto tai puhallus valillia.
3. TEMP + : Paina tata nappainta, jos haluat nostaa Iampotilaa.
4. TEMP-: Paina tatä nappainta, jos haluat laskea lampotilaa.
5. TIMER: Paina tata nappainta, ajastimen kytkemiseksi palle tai pois pälta.
6. SPEED: Paina tata nappainta, jos haluat saataa puhaltimen nopeutta.

Sisäinen vesisäillö-täysi-hälytystoiminto

llmastointilaitteen sisaisellä vesisäiliöllä on omà vedenpinnan turvakytkin, joka ohjaa veden korkeutta. Jos vesisäliö on tännä, käytöpaneelin vesisäliön merkkivalo palaa. Vesisäliö n tyhjentämiseksi poista vedenpoistoakon tappi laitteen alaosasta ja juoksuta vesi ulos astiaan.

Puhdistus, kuva 6

Ohje:

• Varmista ennen laitteen puhdistusta, etta laite on kytketty pois paalä ja irrotettu virtavernkosta.
• Älä käytä laitteen puhdistukseen bensiiniä tai muita kemikaaleja.
• Älä pidä laitetta juoksevan veden alla alakä upota sitä veteen.

1. Ilmasuodatin

• Suodatin pitäisi puhdistaa 14 paivän valiajoin polysta, jotta sen moitteeton toiminta voidaan taata.
• Poistaminen

Avaa ristikkko ja poista suodatin.

• Puhdistus

Puhdista suodatin haalealla vedellä ja anna sen kuivua ennen uutta käytöä. Ål alista suodatinta auringolle.

- Asennus

Aseta suodatin takaisin ristikkoon ja sulje kansi.

2. Kotelon puhdistus

Puhdista laite haalealla vedellä ja tarvittaessa miedolla puhdistusaineella sekä kaytä apuna pehmeää liinaa.

Varastointi

1. Vedä verkkopistoke ulos ja tyhjennä vesisäliö tai poista vesi kallistamalla laitetta hieman. Aseta laite sen jälkeen kayttötilan. Paina nappäintä Fan (puhallin) ja pidä nappäintä 5 sekuntia alhaalla, kunnes puhallin on kytkeytynyt matalammalle kierrosluvulle. Jätä tämä kayttötapäALLE puoleksi paivää, kunnes johto on kuivunut. Nän laitteen sisällä oleva yksikkö voi kuivua eikä se pääse homehtumaan.
2. Kytke laite pois pãalta ja vedà verkkopistoke irti.
3. Kierra johto rullalle ja kiinnitä se pidikkeeseen.
4. Irrota poistoilmaletku laitteesta ja sailytä sita huolellisesti.
5. Aseta laite pahvilaatikkoon ja vie se kuivaan paikkaan sailön.
6. Poista kauko-ohjauslaitteen paristot ja laita ne turvalliseen sailytyspaikkaan.

Vikailmoitukset

Vikailmoitus	Syy	Ratkaisu
1. Laite ei käynnisty, vaikka nappäintä POWER on painetu	- Vesisäiliö täynnä, hälytysvalo vikkuu	Tyhjennä vesisäiliö
	- Huonelämpötila on matalampi kuin syötety toivottu lämpötila	Muuta asetuksia
2. Laite ei jäähdytä tarpeeksı	- Ikkunat ja ovet ovat auki	Varmista, etta kaikki ovet ja ikkunat ovar ti kinni
	- Huoneessa on lämpöä imeviä laitteita	Poista kaikki lämpöä imevät laitteet
	- Poistoilmaletku on asennettu ∀ärin tai tutkeutunut	Asenna poistoilmaletku oikein tai puhdista se
	- Säädetty lämpötila on liian korkea	Muuta asetuksia
	- Ilmasuodatin on epäpuhdas	Puhdista ilmasuodatin
3. Laite kytkeytyy automaattisesti.POIs pääälä	Ylikuumenemissuoja (laite kytkeytyy automaattisesti pois päältä heti, kun ilmanpoiston lämpötila yllttärajan 70°C)	Kytke laite uudestaan päälle ja aseta lämpötila alemmaksi
4. Laite on liian kovaääninen	- Alusta ei ole tasainen	Aseta laite tasaiselle alustalle
	- Meteli syntyy jäähdytsaineen virtauksesta laitteen sisälä	Tämä on normalaia
5. E0 Virheilmoitus	Huonelämpötilan anturi on viallinen	Ota yhteyttä huoltoon tai asiakaspalveluun
6. E2 Virheilmoitus	Vesipumppu on viallinen	Kytke laite uudestaan päälle

Varaosat ja lisavarusteiden tilaaminen (nopea ja helppo tilaus)

Voit tilata variosa ja lisavarusteita MOTION-laitteeseesi paikalliselta myjälta. Lisäksi lóydát kotisivuiltamme

www.suntec-wellness.de

lisatietao yksittäisista lisavarusteista ja tietoa nopeasta ja helposta ravasta tilata varaosia. Lisaki siuultamme loytyy lisatietao (esim. FAQ, varaosaluetelot, dokumenttien lataaminen, jne.) MOTION-laitteestasi.

Nimi EAN	Kuvaus	Toimintapiirustus
Air-Block Klima-Sail 4250058312099	Kaikenlaisin ikkunoihin ja oviin sopiva purjekangas. Purjekangas kiinnitetään kuten hytysverkko liimanauhalla ja sitä käytetään vetoketjun kanssa. Ikkunan tai oven voi sulkea aina.
Air-Extension-sarja 4250058312105	Maailanlaajinen uutuus, jonka avulla voi ilmastoida melkeinpä jokaisen kotisi nurkan, riippumatta siitä, mihin ilmastointilaite on sijoitettu. Voi pidentää poistoilmalekua erityisen propellin avulla 5 metriä.

Siinä tapauksessa, valituksia

• Haluatko valittaalaite, voit tehdä sen 24 kuukauden kuluessaostopäivästa (kuitti).
• vapaa vaihto tai korjaus jatetaaennen vaarasta tehtäviä toimenpiteita.
• vikoja -ja kulutusosat, sekä puhdistus-, huolto tai vaihtaminen mainittujen osat ovat siis maksullisia.
• Jos haluat tehdä reklamaation, joten tuokoko laite alkuperäissä pakkauksessaan ja kuitin kanssa jälleenmyyjälle. Joutuisa ja kätevä palvelurekisteri, vieraile sivustolla myös www.suntec - wellness.de ja oppia lisää.
• Ei ostotositetta yleensä ole ilmaista korjausta tai vaihtoa.

• Siinä tapauksessa, attakantelun käsittelyn on analoginen meidän käyttoehdot, kaikki viat laitteen tai sen lisavarusteiden takia materiaali-tai valmistusvirheitä korjaamalla tai, valintamme, jonka laitteen uusiminen.

• vahinko lisāvarusteita ei automaattisesti johdamaksuttoman vaihtamisenkoko yksikon. Näissā tapauksissa ota yhteyttä jalleenmyyjaan. Lasin rikkoutuessa tai rikkoutuminen muoviosien on ainamaksu.
  jalleenmyyjaan tai korjauksen jalkeentakuuhuollon voi suorittaa korjauksia kustannuksia.

EY - vaatimustemmukaisuusvakuutus

Laite noudattaolennaisia terveys-ja turvallisuusvaatimuksia Europan unionin.

EY-vaatimustenmukaisuusvakuutus onperustaCE-merkinta tämän laitteen.

Julkaisemalla tāmān kāsikirjan, kaikki aiemmat eivāt kelpaa. SUNTEC, SUNTEC Wellness, KLIAMTRONIC

jaSun -logo ovatrekisteroityjàtavaramerkkejä. © 2016 / 01 SUNTEC Wellness GmbH

ERP Regulation

Ohjeita ympäristönsuojelun kannalta

Kun tuotteen elinikä päätty, ei tata tuotetta saa havittä muiden kotitalousjatteiden mukana, vaan se pitäa toimittaa sahko- ja elektroniikkalaitteiden kierratyspisteseen. Tuotteen paälta, käytöohjeesta ja pakkauksesta lótyvä symboli kertoo tasta. Materiaali voidaan kierrattä niistä lótyvien merkintöjen mukaan. Kun kierrätat vanhoja laitteita tai materiaialeja, tuet omalta osaltasi tärkeälla ravall ympäristomme suojelua. Paikallisesta kunnallistoimistosta saat lisätietao vastaavista kierratyspisteista.
