MANUALE UTENTE Motion 90+ SUNTEC

Vi preghiamo di non installare o usare il Vostro climatizzatore portatile prima di aver fatto attendamente quello manuale d'uso. Si prega di conservare quello manuale per una eventuale garanzia di prodotto e come prontuario.

Attenzione!

Questo apparecchio più essere utilizzato da bambini di almeno 8 anni di età e da persone con ridotte facoltà psichiche, sensoriali o mentali oppure con mancanza di esperienza e/o conoscenza, se vengono controllati o se sono stati istruiti relativamente all'utilizzo sicuro dell'apparecchio e se ne hanno compreso i pericoli correlati. I bambini non devono giocare con questo apparecchio. Le operazioni di manutenzione per la pulizia e l'utilizzo non devono essere condotte da bambini sulla dovuta sorveglianza.

• L'apparecchio è stato progettato esclusivamente per l'impiego in ambienti chiusi.
  Non collegare l'apparecchio a una presa difettosa. Prima della messa in funzione, accertarsi che l'apparecchio sia installato correttamente.
  Nonutilizzarequestaunita vicinoafocolariaperti.
  Non azionare il disposativo in un ambiente nel quale possa essere spruzzato olio o acqua.
• Evitare l'esposizione diretta ai raggi solari.
  Non azionare l'apparecchio in prossimità di una vasca, doccia, piscina o lavanderia.
• Quando il cavo è collegato e soprattutto durante il funzionamento, non inseire mai dita, matite o altri oggetti all'interno dell'apparecchio.
• Il climatizzatore deve essere depositato e trasportato sempre in maniera eretta.

In caso di dubbio consigliamo di attendere almeno 24 ore, prima di riattivare il climatizzatore.

• Selezionare unippo in diretta adiacenza di una presa di corrente.

• Staccare la spina prima del montaggio, dello smontaggio e prima della pulizia dell'apparecchio.

• Prima del trasporto, scaricare l'acqua contentata nell'apparecchio.

• Assicurarsi che l'ingresso e l'uscita della ventilazione non siano bloccati.

• Installare l'apparecchio in conformità alle normative nazionali in vigore in materia di impianti elettrici.

Utilizzare il dispositivo sempre su una superficie orizzontale per evitare fuoriuscite di acqua.

• Assicurarsi che ilippo di collocamento sia piano. Per favore non bloccare i accessi e i sfogi d'aria.

• Mantenere una distance di 30 cm attorno all'apparecchio come ritratto in illustrazione adiacente.

• Non avviare e arrestare il climatizzatore mediante la spina. Usare l'apposto pulsante POWER situato sul pannello di controllo.

• Assicurarsi che il cavo di alimentazione sia correttamente a terra.

Se il cavo di alimentazione è danneggiato, delve essere sostituito dal venditore o dal suo agente di servizio, o da una persona qualificata, al fine di evitare rischi.

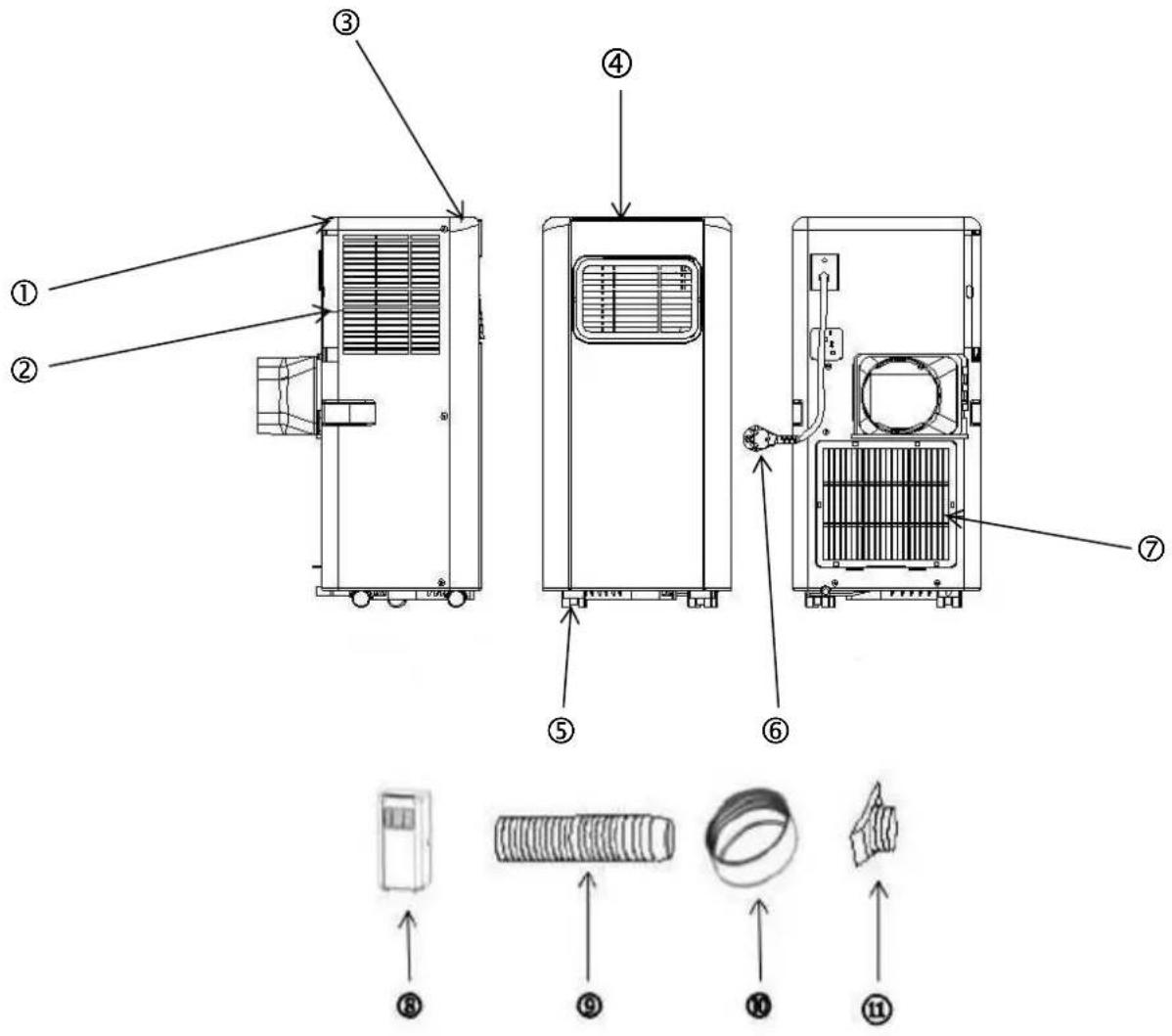

Descrizione delle parti di ricambio/dei componenti

1. Coperchio laterale
2. Griglia di uscita aria
3. Coperchio anteriore
4. Area dei comandi
5. Rotelle
6. Cavo di rete
7. Griglia di diffusione dell'aria

8. Condizionatore portatile

9. Tubo di scarico

10. Adattatore rotondo per tubo di scarico
11. Adattatorerettangolareper tubo di scarico

Installazione

Attenzione: prima di utilizzare l'apparecchio, lasciarlo in posizione verticale per almeno 24 ore. L'apparecchio è facilitamente trasportabile nei locali, tuttavia osservare le seguenti istruzioni:

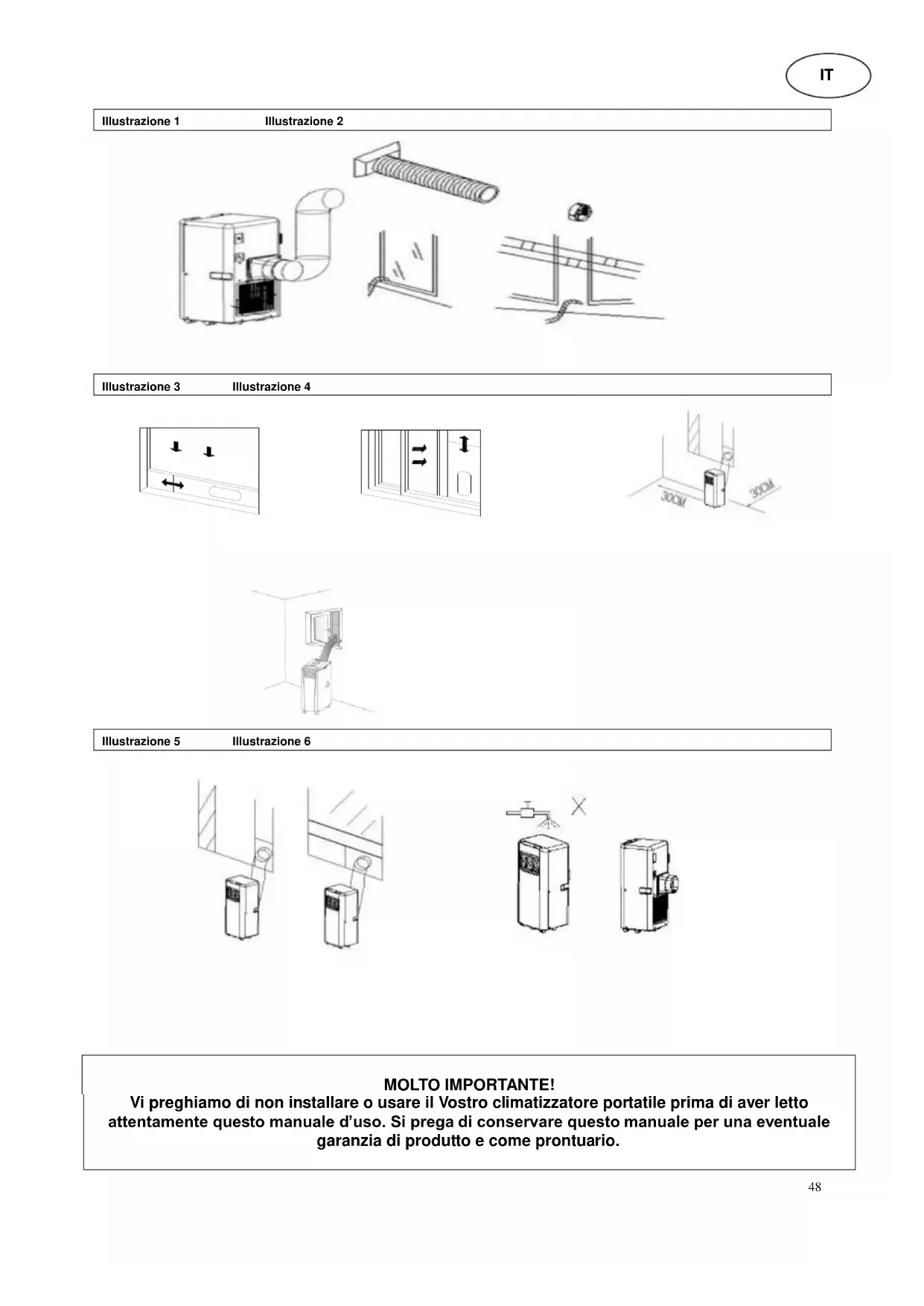

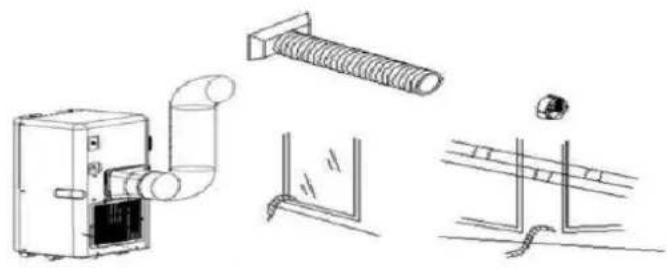

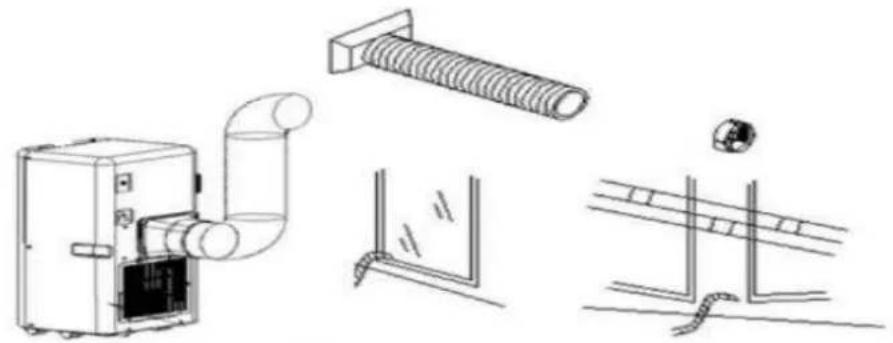

Installazione del tubo di scarico, figg. 1 e 2

1) Collegare l'adattatore rotondo a un'estremita e l'adattatore rettangolare all'altra estremita del tubo di scarico
2) Inserire l'adattatore rettangolare nella relativa aperture sul retro dell'apparecchio.
3) Portare l'alto lato del tubo di scarico verso l'esterno.

Descrizione del funzionamento

Questo condizionatore portatile è dotato di tre funzioni: COOL (RAFFREDDAMENTO), DEHUM (DEUMIDIFICATORE), FAN (VENTILATORE).

Il ventilatore è dotato di due velocità: LOW (BASSA) e HIGH (ALTA).

E possible regolare la temperatura tra 16 e 31^ , il timer 24h e la funzione di protezione dal surriscaldamento.

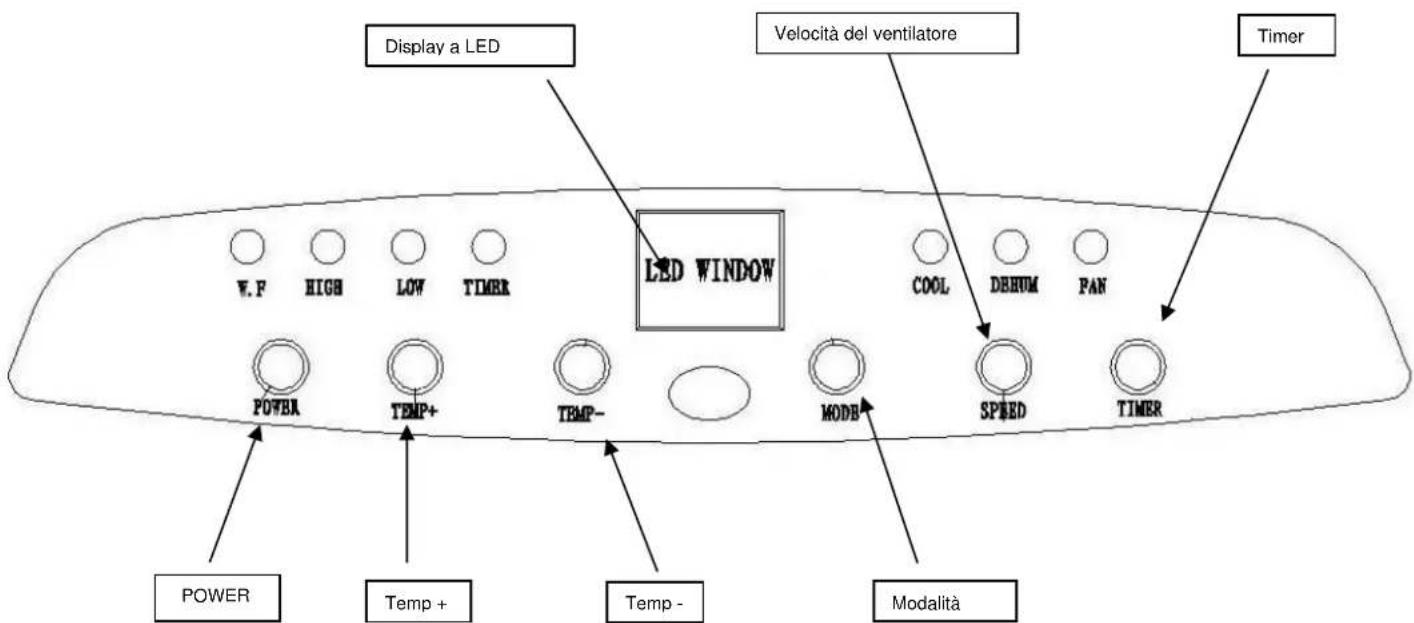

Area dei comandi

1. Quando si collega l'apparecchio all'alimentazione, si sente il segnale acustico di avviamento; l'apparecchio si trova in modalità Standby.
2. Tasto di alimentazione POWER: Premendo quello pulsante, si inserisce la funzione di raffreddamento del modello

(temperatura target: 25^ ). Come impostazione predefinita, viene selezionata la velocità minima del ventilatore. Premendo di nuovo il tasto di alimentazione, l'apparecchio si spegne ed emette il segnale acustico di spegnimento.

1. Modalità di raffreddamento

Premere il tasting MODE, fino a visualizzare "Cool" (raffreddamento).
Premere il tasto TEMP+ o TEMP- per impostare la temperatura ambiente desiderata (16^ - 31^)
- Premere il tasto SPEED per impostare la velocità del ventilatore.

1. Modalità deumidificatore

2. Premere il tasting MODE, fino all'accensione della spia del display "DEHUM".

3. La velocità del ventilatore viene impostata automaticamente su "low" (bassa).

4. Funzione ventilatore

5. Premere il tasting MODE, fino all'accensione della spia del display "FAN".

6. Premere il tasto SPEED per impostare la velocità del ventilatore.

6. Funzione timer

Accensione con timer:

• Spagnere l'apparecchio. Premere il tasto TIMER e impostare il tempo di attesa desiderato fino all'accensione automatica dell'apparecchio (tramite i tasti "TEMP+" e "TEMP-").
• Il numero delle ore mancanti (all'accensione) viene visualizzato sul display a LED.
  Per salvare il tempo impostato, premere di nuovo il tasto TIMER. Si accende la spia "Timer".
• Trascorso il tempo impostato, l'apparecchio si accende automaticamente.
  Il tempo impostato più essere modificato in qualsiamenti periodo (0-24h). Per disattivare il timer, premere di nuovo il tasto TIMER.

Spegnimento con timer:

Il timer più essere impostatoanche in modo tale da far spagnere l'apparecchio après un certo periodo di tempo.
- Accendere l'apparecchio. Premere il tasto TIMER e impostare il tempo di attesa desiderato fino allo spegnimento automatico dell'apparecchio (tramite i tasti "TEMP+" e "TEMP-").
Per salvare il tempo impostato, premere di nuovo il tasto TIMER. Si accende la spia "Timer".
- Trascorso il tempo impostato, l'apparecchio si spegne automaticamente. Il tempo impostato cui assere modificato in qualsiasi momento (0-24h). Per disattivare il timer, premere di nuovo il tasto TIMER.

Telecomando

1. POWER: Tasto di accensione/spegnimento
2. MODE: Premere quello tasto per scegliere tra raffreddamento, deumidificatore o ventilatore.
3. TEMP + : Premere requisite tasto per augmentare la temperatura.
4. TEMP-: Premere quello tasto per diminuire la temperatura.
5. TIMER: Premere quello tasting per attivare o disattivare il timer.
6. SPEED: Premere quello tasto per impostare la velocità del ventilatore.

Funzionamento dell'allarme relativo al serbatoio dell'acqua interno pieno

Il serbatoio dell'acqua interno del condizionatore è dotato di un interruttorde sicurezza che controllinga il livello dell'acqua. In caso di serbatoio dell'acqua pieno, nell'area dei comandi si accende la spia del livello dell'acqua. Per scaricare il serbatoio dell'acqua, rimuovere i tappi di scarico dell'acqua, situati sul lato inferiore dell'apparecchio, e lasciar defluire l'acqua in un recipiente

Pulizia, Ilustrazione 6

Introduzione:

• Prima di procedere alla pulizia dell'apparecchio o dei filtri assicurarsi che il dispositivo sia spento e staccato dall presa di corrente.
• Nonutilizzare benzina o altre sostenze chimiche per pulire il dispositivo.
  Non tenere l'apparecchio sotto acqua corrente e non immergerlo sosto acqua.

1. Filtro di aerazione

Ilattro dovrebbe essere liberato, nell'arco di 14 giorni, da polvere per garantire una funzione ineccepibile.
- Smontaggio

Aprière la griglia e rimuovere ilchio.

Pulizia

Pulire ilhetto con acqua tiepida e farlo asciugare prima del riutilizzo.

Per favore non esporre il filtro alla luce solare.

Installazione

Inserire il filtr di nuovo nella griglia e chiudere la copertura.

2. Pulizia della cassa

Pulire la cassa con acqua tiepida ed eventualmente con un detergente mite e aiutarsi con un panno morbido.

Stoccaggio

1. Staccare la spina e svuotare il serbatoio d'acqua. In alternatively lasciar defloure l'acqua inclinando leggermente l'apparecchio. Attivare lo stato di funzionamento dell'apparecchio. Premere il pulsante Fan (ventilatore) e tenerlo premuto per 5 secondi, finché l'apparecchio non passa al numero di giri di ventilazione minimo. Mantenere但这a modalità per mezza giornata, finché la tubazione non risulta asciutta. In tal modo è possibile asciugare l'interno dell'unità ed evitare possibili formazioni di muffa.
2. Spagnere l'apparecchio ed estrarre la spina.
3. Avvolgere il cavo e fissarlo al supporto.
4. Staccare il tubo di scarico dall'apparecchio e riporlo in modo accurato.
5. Inserire l'apparecchio in un sacchetto di plastica e riporlo in un luogo asciutto.
6. Estrarre le batterie dal telecomando e riporle accuramente.

Segnalazioni d'errore

Non riparare o smontare l'apparecchio in modo autonomo. Riparazioni non idonee possono renderere l'apparecchio inutilizzabile, annullare la garanzia e perfino causare danni all'utente o al climatizzatore. XXX, ripetizione annullamento garanzia.

Segnalazione d'errore	Cause	Soluzione
1. L'apparecchio non si attiva dopo l'azionamento del pulsante POWER	Serbatoio d'accu piano, il fanale d'avviso lampeggia	Svuotare il serbatoio d'accu
	La temperature nell'ambiente è più bassa rispetto all'impostata temperatura desiderata	Cambiare le Vostre impostazioni
2. Il dispositivo non raffredda in maniera sufficiente	Finestre e porte sono aperte	Assicurarsi che tutte le finestre e porte siano chiuse
	Dispositivi che producono calore si trovano nell'ambiente.	Levare tutti i dispositivi dall'ambiente che producono calore.
	Il tubo d'évacuatione d'aria non è installato correttamente oppure è bloccato	Installare o pulire il tubo d'évacuatione d'aria
	La temperature impostata è troppo alta	Cambiare le Vostre impostazioni
	Il filtrò d'erazione è contaminato	Pulire il filtrò d'erazione a seconda della descrizione
3. L'apparecchio si spegne in automatico.	Pericolò di surriscaldamento (l'apparecchio si spegne in automatico se la temperature dello scarico supera i 70°C).	Riavviare l'apparecchio e impostare una temperature più Bassa.
4. L'apparecchio è troppo rumoroso	La Rumorosità del dispositivo più essere influenzata dal ventilatore e del compressore. Inoltre unosto non piano (per esempio una moquette) più condizione in maniera negativa la rumorosità del disposizio.	Assicurarsi che il dispositivo siaesso un sogtofondo piano.
5. Segnalazione d'errore E0	Qusto segnale fa notationa una elevata temperature nell'adiacenza. Per favore prendere atto delleindicazioni riguardo l'ottimore funzionamento del dispositivo MOTION. Puitoanche trattarsi di una falsa misurazione temporanea tra la temperature di entrata e quella di uscita.	Per favore spegnere il Vostro dispositivo MOTION e riattivarlo nuovamente dopo 30 minuti. Qualora l'erreore dovesse comparire continuamente, l'apparecchio MOTION dovrebbe essere controllato da un esperto.
6. Segnalazione d'errore E2	Serbatoio d'accu piano	Per favore svuotare il serbatoio d'accu come descritto nel manuale d'uso.

Pezzi di ricambio e acquisti di accessori (veloce confortevole acquisto)

Potete comprare pezioni di ricambio e accessori per il Vostro dispositivo volentieri al commercio locale. Inoltre

www.suntec-wellness.de

ulteriori informazioni riguardo i singoli prodotti di accessori e informazioni sul nostro veloce e confortevole acquisto di pezzi di ricambio.

In piu li troverete informazioni aggiantivi (per esempio FAQ, liste di pezzi di ricambio, Download di documenti, etc.), tutto riguardo il vostro dispositivo MOTION.

Nome EAN	Descrizione	Funktionsskizze
Air-Block Klima-Sail 4250058312099	Involucro universale per tutti i tipi di porte e fi nestre. Come una zanzariera, l'involucro si fissa con un nastro adesivo e può essere apertotramite una cerniera. La finestra o la porta possono essere chiuse in qualsiasi momento.
Air-Extension-Kit 4250058312105	Novità mondiale, con la quale si più climatizzare quasi agli angolo di una casa, indipendentamente dove si trovale climatizzatore. Grazie a un elica integrata, il tubo d'evacuatione d'aria si più allungare di 5 metri.
		Vorrante 31
Window-Kit 4250058312013	Tenuta ermetica della finestra e adattatore di collegamento per il tubo d'evacuationa, particolarmente adatto per finestre scorrevoli.
Motion Wall-Kit 4250058312471	Rifinitura pulita di una perforazione di un muro o una finestra con elemento di connessione per il tubo d'evacuationa d'aria sua per la parte interna che esterna.

In caso di reclami

• E possible presentare reclami relativi all'apparecchio entro 24 mesi alla data d'acquisto (ricevuta).
  L'eventuale precedente manipolazione impropria del prodotto annulla la possibilità di avvalersi Gratisutamente della sostituzione o della riparazione.
• Eventuali difetti presenti sulle parti soggette a usura, sui materiali di consumo nonché la pulizia, la manutenzione o la sostituzione di tali parti sono a pagamento.
  Per presentare un reclamo, si prega di restituire l'apparecchio al rivenditore, completo di anni sua parte, nell'imballo originale e unitamente al documento d'acquisto. Per contattare l'assistenza in modo semplice e rapido visitare il site Webwww.suntec-wellness.de. Qui è inoltre possibile ottenere maggiori informazioni.
  Si tenga presente che in assenza di documentazione d'acquisto non sare possibile effettuare riparazioni o sostituzioni a titolo Gratis.
• Qualora l'oggetto del reclamo si presenti in forma analoga a quanto stabilito dal Centro di assistenza, si provvedera a eliminare tutti i difetti dei materiali o di fabbricazione dell'apparecchio o di un accessorio mediate riparazione o, a notre discrezione, mediate sostituzione dell'apparecchio.
• Eventuali danneggiamenti di parti di accessori non comportano la sostituzione automatica e gratuita dell'intero apparecchio. In questi casi rivolgersi al rivenditore specializzato. La rottrura del vetro o delle parti in plastica è sempre a pagamento.
  Successivamente alla scadenza della garanzia, il rivenditore specializzato o il centro di assistenza potranno addebitare le spese di riparazione.

Dichiarazione di conformità CE

L'apparecchio è conforme ai requisiti essenziali di sicurezza dell'Unione Europea. La marcatura CE dell'apparecchio si basa sulla dichiarazione di conformità CE.

Il presente manuale di istruzioni ha piena validità e sostituisce tutti i precedenti. SUNTEC, SUNTEC Wellness,

KLIMATRONIC e il logo con il sole sono marchi registrati.. © 2016/01 SUNTEC WELLNESS GMBH

Regolamento ERP

Questo climatizzatore portatile a canale singolo è soggetto alle disposizioni e ai regolamenti dell'Unione

Refrigerante

(CE) N 842/2006: Questo climatizzatore contiene il refrigerante R410A. La quantità di refrigerante è inferiore a 1 kg e si trova in un circuito di raffreddamento chiuso. Il liquido refrigerante non presenta alcun potenziale di riduzione dell'ozono, tuttavia in base al protocollo di Kyoto rientra tra i cosiddetti gas serra. Pertanto se rilasciato nell'atmosfera può contribuire al riscaldamento globale. Di consegenza il riempimento e lo svuotamento del refrigerante devono essere effettuali esclusivamente da personale technician specializzato e certificato. Conformmente all'utilizzo corretto del climatizzatore Suntec e per non danneggiare il circuito non rabboccare il circuito del liquido refrigerante.

GWP: R410A (R32/125: 50:50): 2088

Avvertenze per la tutela ambientale

Al termine del ciclo di vita, lo smaltimento del prodotto avviene diversamente da quello per i normali rifiuti domestici. Esso dovrà essere consegnato a un centro di raccolta per il riciclaggio di apparecchiature elettriche e elettroniche, come indicate dal simbolo sul prodotto, nel manuale di istruzioni o sull'imballo. I materiali sono riutilizzabili conformmente alle relative caratteristiche. Con il riutilizzo, l'utilizzo dei materiali o altre forme di nuovo utilizzo delle apparecchiature usate si contribuisce in modo significativo alla tutela dell'ambiente. Per informazioni relative ai centri di smaltimento contattare le autorità competenti.

© 2016 KLIMATRONIC® MOTION plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DUSSELDORF / DEUTSCHLAND
