MODE D'EMPLOI Motion 90+ SUNTEC

TRÈS IMPORTANT! S'il vous plaît lisez attentivement ce manuel avant d’installer ou d’utiliser votre climatiseur mobile. Gardez-le pour la garantie du produit et comme un ouvrage de référence. FR31 Attention! Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d’expérience ou de connaissance, à condition qu'ils soient surveillés ou qu’ils soient dûment instruits pour ce qui concerne l’utilisation de l’appareil et qu'ils aient compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien utilisateur ne doivent pas être réalisés par des enfants sans surveillance. Cet appareil est destiné exclusivement à l'exploitation à l'intérieur L'appareil ne doit pas être branché sur une prise défectueuse. Veuillez veiller à ce que l'appareil soit installé correctement, avant la mise en service Ne pas faire fonctionner à proximité de feux ouverts. N’utilisez pas l'appareil dans un environnement dans lequel peut être vaporisé du pétrole ou de l'eau.

Évitez d'exposer l’appareil directement au soleil. N'utilisez pas l'appareil à proximité d'une baignoire, d'une douche, d'une piscine ou dans une buanderie. L'appareil est uniquement adapté à une utilisation à l'intérieur. Ne jamais mettre les doigts, stylos ou autres objets dans l'appareil, lorsque la fiche est branchée et surtout pas pendant le fonctionnement. Le climatiseur doit toujours être stockés et transporté debout. En cas de doute, nous recommandons d’attendre au moins 24 heures avant de mettre en route le climatiseur à nouveau. Trouver une place à proximité d'une prise électrique Retirez la fiche avant le montage, le démontage et avant le nettoyage de l'appareil.32 Assurez vous que l’appareil soit débranché et hors tension avant de le déplacer. Avant de transporter l'appareil, videz l'eau qu'il contient Ne bloquez pas la ventilation pendant le fonctionnement! S'il vous plaît assurez-vous que l'entrée et la sortie de la ventilation ne soient pas obstruées. Ne couvrez pas l’appareil. Orifices d’entrée ou de sorties obstruées ne permettent pas à l'appareil de fonctionner correctement et elles peuvent causer des dommages L'appareil doit être installé conformément aux prescriptions nationales relatives aux installations électriques Faire fonctionner l'appareil exclusivement sur une surface horizontale pour éviter les fuites d'eau. La distance minimale entre les meubles et le mur doit être de 30 cm. Ne jamais réparer votre appareil vous-même. Si une réparation est nécessaire, s'il vous plaît contactez votre revendeur. Assurez-vous que le cordon d'alimentation est correctement mis à la terre.

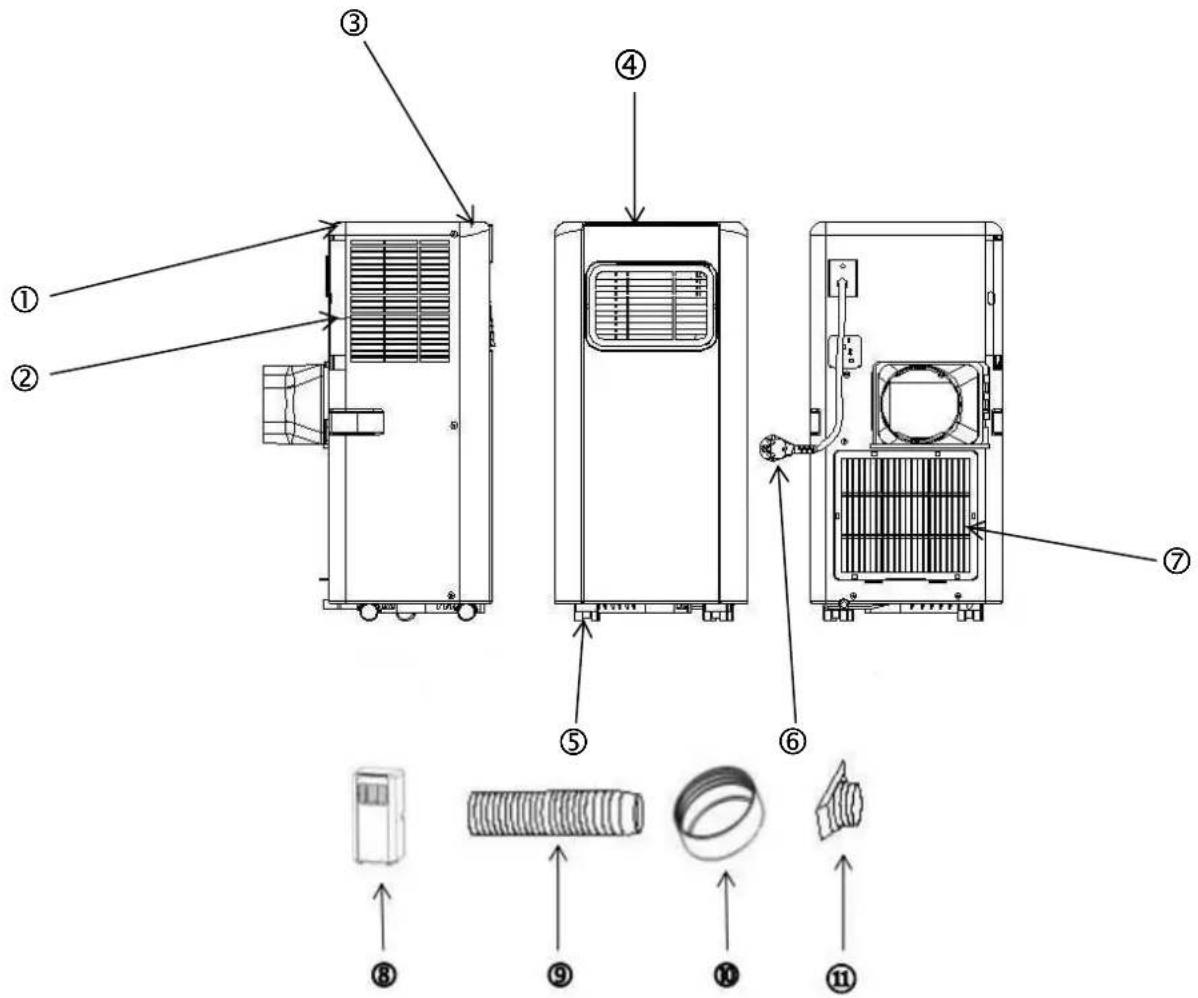

Si le cordon d'alimentation est endommagé, il doit être remplacé par le vendeur ou son agent de service ou une personne de qualification similaire afin d'éviter un danger.33 Description des pièces détachées / composants

9. Tuyau de sortie d'air

2. Grille de sortie d'air

10. Adaptateur tuyau de sortie d'air, arrondi

11. Adaptateur tuyau de sortie d'air, rect.

4. Panneau de commande

6. Câble d'alimentation

7. Grille d’évacuation d'air

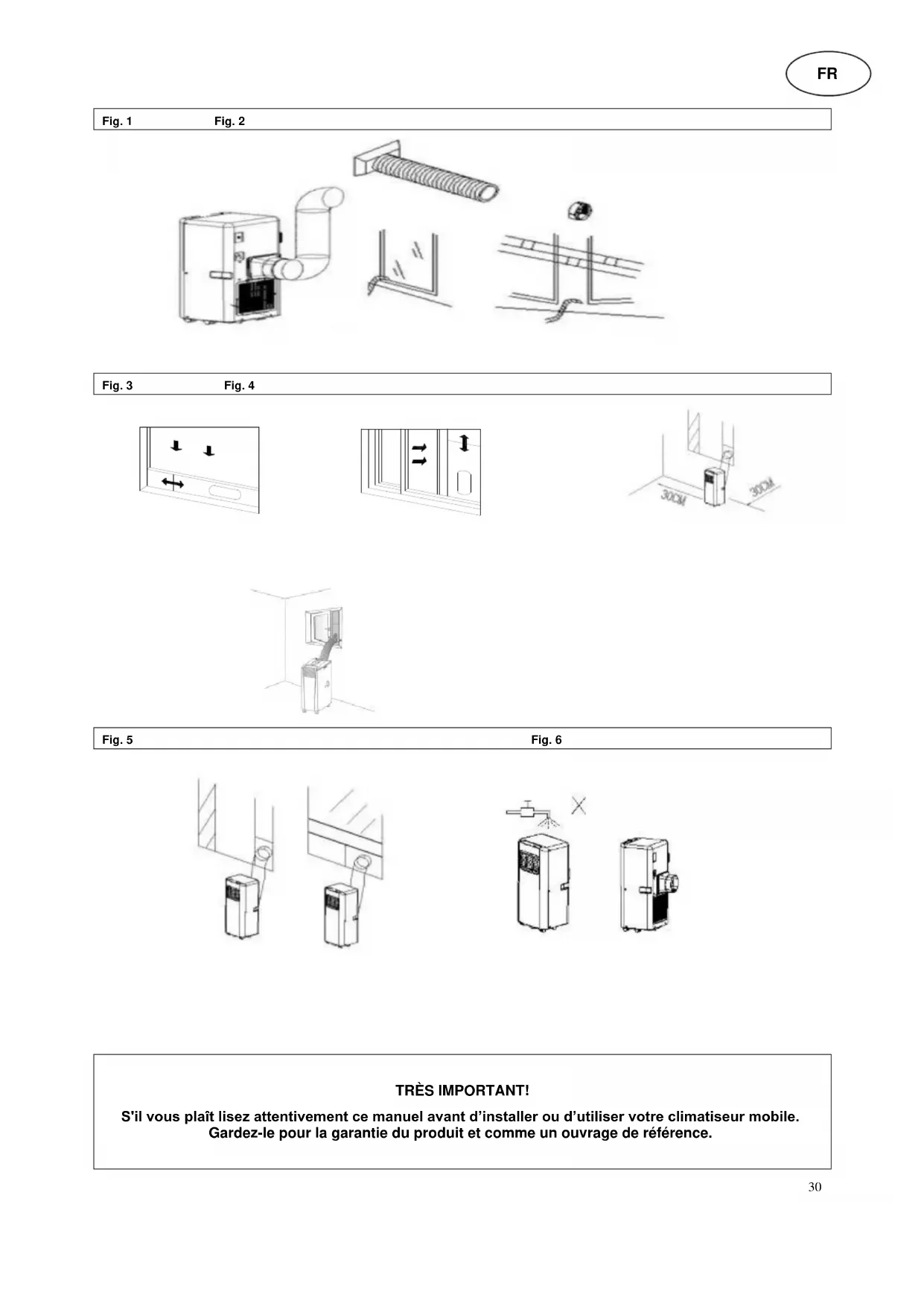

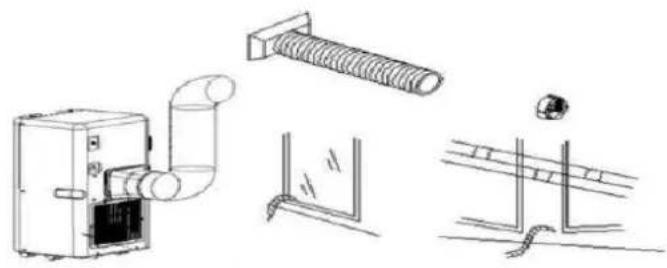

Installation Avertissement：avant d'utiliser cet appareil, vous devez le laisser debout pendant au-moins 24 heures. L'appareil peut être déplacé sans aucun soucis, d'une pièce à l'autre, cependant veuillez respecter quelques consignes : Installation du tuyau de sortie d'air, fig. 1 et 2

1) Fixez l'adaptateur arrondi à une extrémité et l'adaptateur rectangulaire à l'autre extrémité du tuyau de sortie

2) Fixez l'adaptateur rectangulaire dans l'orifice correspondant, à l'arrière de l'appareil.

3) Faites cheminer l'autre côté du tuyau de sortie d'air vers l'extérieur.34

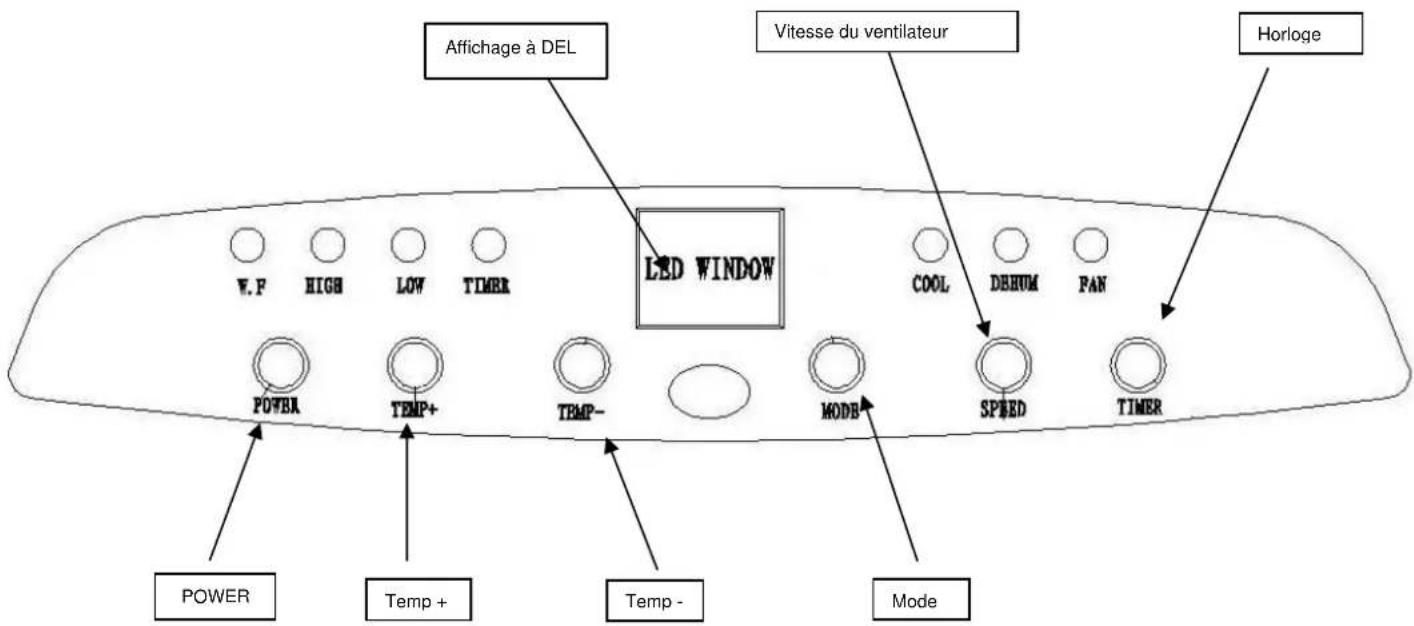

Description du mode de fonctionnement Ce climatiseur portable possède 3 fonctions : COOL, DEHUM, FAN. Le ventilateur possède deux vitesses : LOW et HIGH. Le réglage possible se situe entre 16 et 31°C, avec horloge sur 24 heures, fonction anti-surchauffe. Panneau de commande

1. Lorsque vous branchez l'appareil, le signal sonore de démarrage retentit ; l'appareil se trouve en mode

2. Touche de marche POWER: lorsque vous appuyez sur cette touche, le modèle passe en mode de

refroidissement (température-cible 25°C). Par défaut, la vitesse de ventilation la plus faible est sélectionnée. En appuyant à nouveau sur cette touche de marche, l'appareil est mis à l'arrêt et le signal sonore d'arrêt retentit.

3. Mode de refroidissement

- Appuyez sur la touche MODE jusqu'à ce que « Cool » s'affiche. - Appuyez sur la touche TEMP+ ou TEMP- pour régler la température ambiante (de 16°C à 31°C). - Appuyez sur la touche SPEED pour régler la vitesse du ventilateur.

4. Mode de déshumidification

- Appuyez sur la touche MODE jusqu'à ce que « DEHUM » s'affiche. - La vitesse du ventilateur se règle automatiquement sur « low ».

5. Fonction Ventilateur

- Appuyez sur la touche MODE jusqu'à ce que « FAN » s'affiche. - Appuyez sur la touche SPEED pour régler la vitesse du ventilateur.

Temp + Mode Vitesse du ventilateur Temp - POWER Affichage à DEL Horloge35 Horloge On - Arrêtez l'appareil. Appuyez sur la touche TIMER et régler le temps d'attente souhaité jusqu'au démarrage automatique (par le biais des touches « TEMP+ » et « TEMP- »). - Le nombre d'heures d'attente (jusqu'au démarrage) s'affiche à l'écran DEL. - En appuyant à nouveau sur la touche TIMER, vous enregistrez le temps d'attente. Le voyant de signalisation « TIMER » s'illumine. - L'appareil se met en marche automatiquement, au bout du temps réglé. - Le temps réglé peut être modifié à tout moment (de 0 à 24 h). En appuyant à nouveau sur la touche TIMER, l'horloge est désactivée. Horloge Off - L'horloge peut aussi est réglée de manière à ce que l'appareil en marche s'arrête au bout du temps d'attente réglé. - Aiguillez l'appareil. Appuyez sur la touche TIMER et régler le temps d'attente souhaité jusqu'à l'arrêt automatique (par le biais des touches « TEMP+ » et « TEMP- »). - En appuyant à nouveau sur la touche TIMER, vous enregistrez le temps de marche. Le voyant de signalisation de « TIMER » s'illumine. - L'appareil se met à l'arrêt automatiquement, au bout du temps réglé. Le temps réglé peut être modifié à tout moment (de 0 à 24 h). En appuyant à nouveau sur la touche TIMER, l'horloge est désactivée. Télécommande

Fonction d'alarme Réservoir d'eau interne plein Le réservoir d'eau interne du climatiseur possède un fusible de niveau qui commande le niveau de l'eau. Lorsque le réservoir d'eau est plein, l'indicateur de niveau d'eau s'illumine sur le panneau de commande. Pour purger l'eau du réservoir, retirez le bouchon d'évacuation en partie inférieure de l'appareil et laissez l'eau s'écouler dans un récipient. Nettoyage, Fig. 6 Instructions:

Assurez-vous que l'appareil est éteint et débranché avant de le nettoyer l’appareil ou le filtre. N’utilisez jamais de l'essence ou d'autres produits chimiques pour le nettoyage de l’appareil. Ne pas tenir sous l'eau courante. Ne pas immerger sous l'eau.

- Le filtre d’air devrait être nettoyé de la poussière tous les 14 jours afin d'assurer le bon fonctionnement de l’appareil Démontage - Ouvrez la grille et retirez le filtre. Nettoyage - Nettoyez le filtre avec de l'eau tiède et laissez sécher avant de le réutiliser. S'il vous plaît ne pas mettre le filtre au soleil. - Montage Remettez le filtre dans la grille et fermez le couvercle.

2. Nettoyage du boitiers

Nettoyez seulement avec de l'eau tiède et avec un détergent doux et prenez un chiffon doux pour vous aider.

touche de marche et d'arrêt

appuyez sur cette touche pour sélectionner le refroidissement, la déshumidification ou la ventilation.

appuyez sur cette touche pour augmenter la température.

appuyez sur cette touche pour diminuer la température.

appuyez sur cette touche pour mettre en marche ou arrêter l'horloge.

appuyez sur cette touche pour régler la vitesse du ventilateur.36 Stockage

1. Retirez la fiche et vider le récipient d'eau ou purgez l'eau en inclinant légèrement l'appareil. Ensuite, mettez

l'appareil en état de fonctionner. Appuyer sur la touche Fan (ventilateur) et maintenez la touche appuyée pendant 5 secondes, jusqu'à ce que l'appareil passe à un régime de ventilation faible. Conservez ce mode pendant une demi-journée, jusqu'à ce que la tuyauterie est sèche. Ainsi, l'unité interne peut sécher et ne moisit pas.

2. Mettez l'appareil à l'arrêt et retirez la fiche.

3. Enroulez le câble et fixez-le sur le support de fixation.

4. Débranchez le tuyau de sortie d'air de l'appareil et conservez-le soigneusement.

5. Placez l'appareil dans un sachet plastique et mettez-le dans un endroit sec.

6. Enlevez les piles de la télécommande et conservez-les, elles aussi, soigneusement.

Message d'erreur Ne réparez pas ou ne démontez pas l'appareil vous-même. Une réparation non adaptée peut rendre l'appareil hors d'usage, la garantie devient caduque et l'utilisateur tout comme le climatiseur peuvent même subir des dommages durables, ce qui rend la garantie caduque! Message d'erreur Motif Solution

démarre pas après avoir appuyé sur le bouton POWER Réservoir d'eau est plein, feu d'alarme clignote Vider le réservoir d'eau La température ambiante est inférieure à la température choisie Changez votre choix de temperature

n'est pas suffisante Fenêtres et/ou portes sont ouvertes Assurez-vous que toutes les fenêtres et les portes soient fermées Des appareils qui émettent de la chaleur se trouvent dans la pièce. Enlever ou éteindre les appareils qui émettent de la chaleur Le tuyau d'échappement n'est pas installé correctement ou il est bloqué Installer ou nettoyer le tuyau d'échappement Température desirée trop élevée Changez votre choix de temperature Filtre à air est encrassé Nettoyer le filtre à air

3. L'appareil s'arrête

La protection anti-surchauffe (l'appareil s'arrête automatiquement dès que la température dépasse 70°C à la sortie d'air)

Redémarrez l'appareil et réglez une température plus faible.

4. L'appareil est trop

bruyant Le sol n'est pas egal Placez l'appareil sur un terrain plat Le bruit est généré par le flux du réfrigèrent, le travail du compresseur et par la ventilation Ceci est normal

d'erreur Sonde de température ambiante est défectueux Contactez votre fournisseur de services

d'erreur Pompe à eau défectueuse Redémarrez le périphérique

Pièces détachées et achat d'accessoires (achat rapide et facile)

Vous pouvez acheter des pièces détachées et des accessoires pour votre appareil MOTION auprès de votre détaillant local. Vous trouverez également sur notre site Internet www.suntec-wellness.de des informations supplémentaires concernant les accessoires vendus séparément, ainsi que des informations sur l’achat rapide et facile de pièces détachées. Enfin, vous y trouverez également des informations supplémentaires sur votre appareil MOTION (FAQ, documents à télécharger, etc.) Nom EAN Description

Schéma fonctionnel37 Air-Block Klima-Sail

Voile universelle pour tous types de fenêtres et de portes. Comme une moustiquaire, elle se fixe à l’aide de ruban-crochet et est utilisée grâce à une fermeture éclair. Il est ainsi possible de fermer la fenêtre ou la porte à tout moment.

Nouveauté mondiale, grâce à laquelle vous pouvez désormais climatiser pratiquement chaque recoin de la maison, et pour laquelle l’endroit où est installé le climatiseur n’a aucune importance. Grâce à une hélice spéciale, vous pouvez prolonger le tuyau de sortie d’air de 5 mètres.

Calfeutrage coulissant pour fenêtre et adaptateur pour le tuyau d’évacuation d’air. Particulièrement adapté pour des fenêtres coulissantes.38 MOTION Wall-Kit Connexions propres pour perçage de mur ou de fenêtre, avec les éléments connecteurs intérieurs et extérieurs pour le tuyau d’évacuation d’air.

En cas de réclamation Si vous souhaitez déposer une réclamation au sujet de l'appareil, vous pouvez le faire dans les 24 mois à partir de la date d'achat (facture). Le remplacement gratuit ou une réparation gratuite est exclu(e) en cas de manipulation inappropriée du produit au préalable. Les défauts sur les pièces d'usure, les matières consommables, de même que le nettoyage, la maintenance et l'échange desdites pièces sont payants. Lorsque vous voulez procéder à une réclamation, vous devez ramener l'appareil complet dans son emballage d'origine, avec la preuve d'achat, à votre point de vente. Pour une prise de rendez-vous S.A.V. sur-mesure, en temps et en heure, visitez notre site internet www.homeessentials.de pour en savoir plus. En principe, sans preuve d'achat, aucune réparation ni aucun échange n'est possible à titre gratuit. Dans le cas d'une réclamation faite conformément à nos dispositions S.A.V., tous les défauts de l'appareil ou des accessoires, en raison d'un vice de matériau ou de fabrication, sont résolus par une réparation gratuite ou, selon notre appréciation, par un échange de l'appareil. L'endommagement de pièces accessoires n'engendre pas systématiquement un échange gratuit de l'ensemble de l'appareil. Dans ce cas, veuillez contacter votre revendeur. Les bris de verre ou de pièces plastiques sont toujours soumis à frais. Le revendeur ou le S.A.V. peut procéder à des réparations payantes après la période de la garantie. Déclaration de conformité CE L'appareil est conforme aux principales exigences relatives à la sécurité et à la santé de l'Union Européenne. La déclaration de conformité CE est la base du marquage CE de cet appareil. Par la parution de la présente notice d'utilisation, toutes celles précédemment émises perdent leur validité. SUNTEC, SUNTEC Wellness, KLIMATRONIC et le logo sous forme de soleil sont des marques déposées.

© 2016/01 SUNTEC WELLNESS GMBH

Reglement delegue ERP Pour le climatiseur monocanal transportable de qualité, il s'agit d'un « climatiseur local », conformément aux dispositions et règlements, et plus particulièrement au nouveau règlement ErP 626/2011. Agent refrigerant (CE) N 842/2006 : ce climatiseur contient l'agent réfrigérant R410A. La quantité d'agent réfrigérant est cependant de moins d'1 kg et se trouve dans un circuit de réfrigération fermé. Certes, l'agent réfrigérant ne présente pas de potentiel de destruction de l'ozone mais, selon le protocole de Kyoto, un gaz dit à effet de serre et peut ainsi contribuer au réchauffement terrestre, si toutefois libéré dans l'atmosphère. C'est pourquoi, seuls des techniciens formés et disposant d'un certificat de qualification professionnel de technicien en froid, peuvent procéder au remplissage ou à la vidange. Dans le cadre d'une utilisation en bonne et due forme et un circuit d'agent réfrigérant en bon état, il ne faut pas rajouter d'agent réfrigérant à votre climatiseur.

GWP: R410A CR32 / 125 : 50 / 50): 2088

Informations relatives à la protection de l’environnement Lorsque votre appareil ne fonctionne plus, ne le jetez pas avec les ordures ménagères, mais apportez le dans un point de collecte des appareils électriques afin qu'il puisse être retraité efficacement dans la filière d'élimination des déchets électriques et électroniques. Le symbole indiqué sur le produit, la notice d’utilisation ou l’emballage vous informe de cela. Les matériaux sont recyclables conformément à leur marquage. Par le recyclage et la réutilisation des matières ou d’autres formes de valorisation des anciens appareils, vous prenez part activement à la protection de notre environnement. Renseignez vous auprès de votre mairie pour connaître les points de collecte ou déchetteries appropriés. © 2016 KLIMATRONIC
