GEBRUIKSAANWIJZING Motion 90+ SUNTEC

Uw mobiele airconditioning Niet installereren of gebruiken, voordat u deze gebruiksaanwijzing zorgvuldig heeft gelezen. Deze gebruiksaanwijzing voor een eventuele productgarantie en als naslagwerk bewaren.

Let op!

Dit apparaat kan gebruikt worden door kinderen van 8 waar en ouder en Personen met verminderde lichamelijke, zintuiglijke en verstandelijkke vermogens of gebrek aan ervaring en kennis als ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat op een veilige manier en begrijpen van de bevaren betrokken. Reiniging en onderhoud door de gebruiker worden nicht gemaakt door kinderen zonder toezicht.

• Het apparaat is uitsluitend bestemd voor gebruik binnenshuis.
• Het apparaat mag nicht worden aangesloten op een defect stopcontact. Let ervoor de ingebruikname op dat het apparaat correct is geinstalleerd.
• Het apparaat Niet in de buurt van open vuur gebruiken.
• Het apparaat Niet gebruiken in een omgeving, waarin olie of water kan worden verstoven.
• Het apparaat nicht bloatstellen aan direct zonlicht.
• Het apparaat Niet gebruiken in de buurt van een bad, douche, zwembad of in een wasserette.
• Nooit vingers, stiften of andere voorwerpen in het apparaat steken als de netstekker is ingestoken en vooral nicht tijdens de werkinq.
• De airconditioning要去 altijd rechtop opgeslagen en verplaatst worden. In geval van twijfel raden wij aan om ten minste 24 uur te wachten, voordat u de airconditioning waar inschakelt.
• Eenplaats in de directe omgeving van een stopcontact Zoeken.
• Trek de netstekker uit voor de montage, demontage en voor de reiniging van het apparaat.
  Vór transport het in het apparaat aanwezige water aftappen.

• Ervvoor zorgen dat de in- en uitlaat van de ventilatie nicht geblokkeerd is.

• Het apparaat要去 conform de nationale voorschriften voor elektrische installations worden geinstallerd.

• Het apparaat altijd op een horizontal vlak lately werken om

te voorkomen dat er water wegloopt.

• Een ruimte van 30 cm rondon het apparaat vrijhonden, zoals te zien op de afbeelding hiernaast.
• Weist das Gerät Defekte auf, so schalten Sie es aus (nur die POWER Taste, die sich auf dem Bedienfeld befindet, benutzen) und kontaktieren Sie ihren Handler.
  Zorg ervoor dat het netsnoer goed geaard is.
• Als het snoer beschadigd is,要去 het verwangen worden door de verkoper of diens servicedienst of een gelijkwaardig gekwalificeerd persoon om gevaar te vermijden.

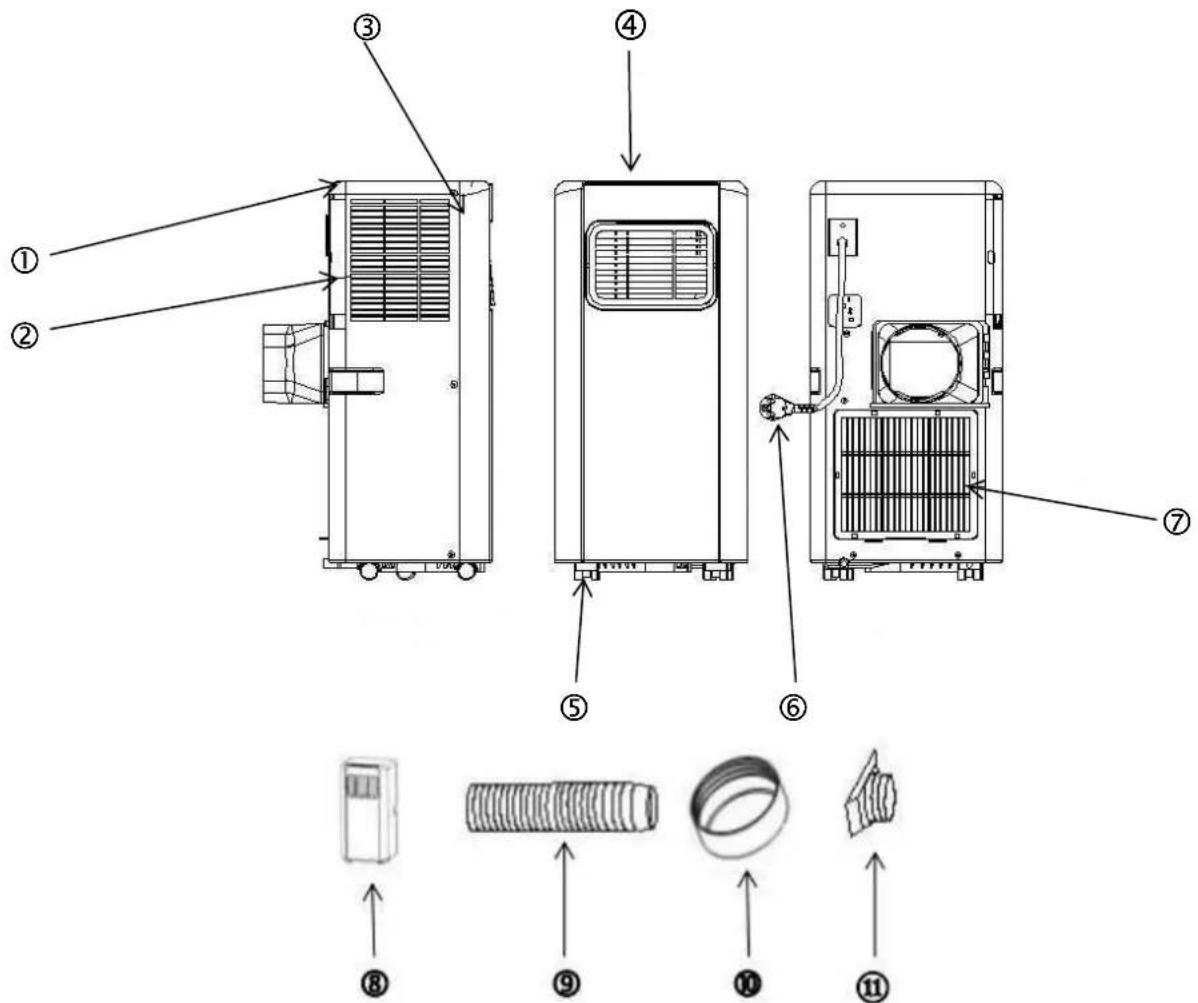

Namen van de reserveonderdelen/componenten

1. Zij-afdekking
2. Luchtuitlaatrooster
3. Frontafdekking
4. Bedieningspaneel
5. Loopwielen
6. Netkabel
7. Luchtuitlaatrooster

8. mobiele airconditioning

9. Luchtafvoerslang

10. Adapter voor afvoerlucht, afgerond

11. Adapter voor afvoerlucht, rechthoekig

Installatie

Waarschuwing: Voordat u dit apparaat gebruikt, dient u het ten minste 24 uurrechtop te latent staan. Het apparaat kan probleemloosussen de kamers worden bewogen, let desondanks op de volgende instructies:

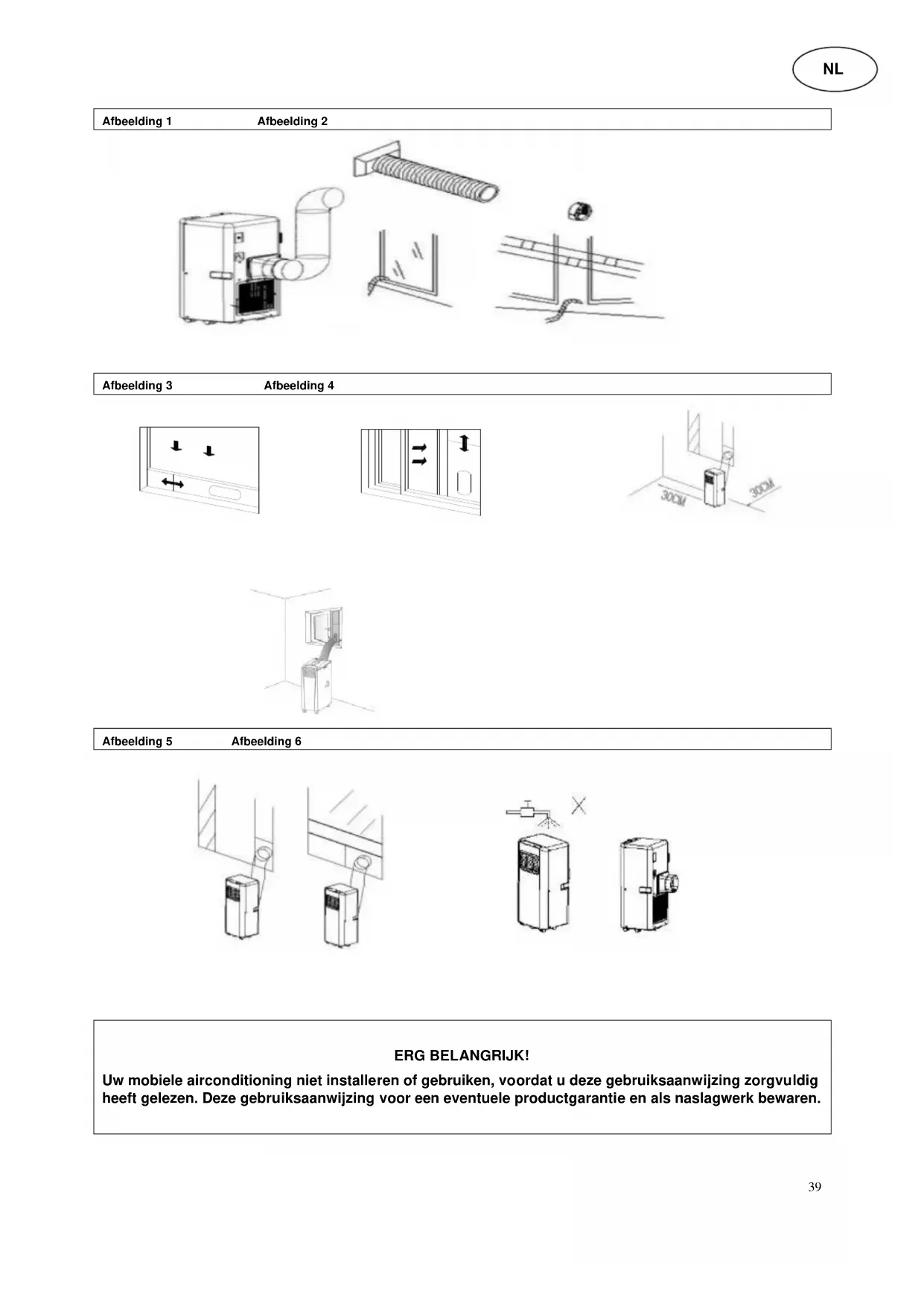

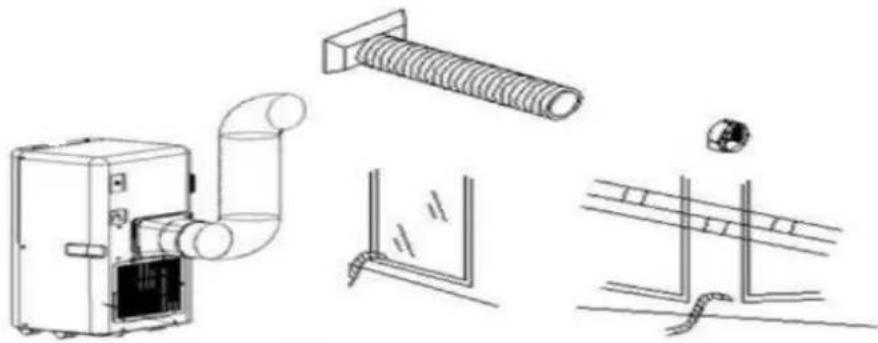

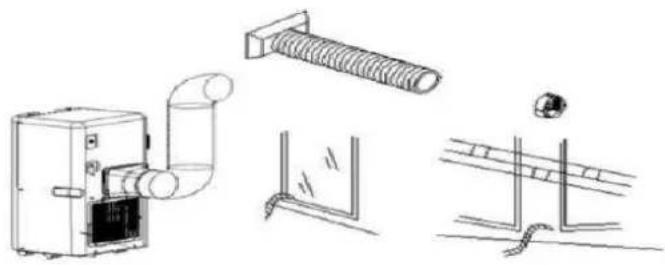

Installeren van de afvoerluchtslang, afb. 1 en 2

1) De afgeronde adapter aan een uiteinde en de rechthoekige adapter aan het andere uiteinde van de afvoerluchtslang bevestigen.
2) De rechthoekige adapter in de passende opening aan de achterzijde van het apparatus bevestigen.
3) De andere zijde van de afvoerluchtslangaar buiten geleiden.

Beschrijving van de werking

Deze draagbare airconditioning heeft drie functies: COOL, DEHUM, FAN.

De ventilator heeft twee snelheden: LOW en HIGH.

De mogelijke instelling ligt bij 16 - 31^ , 24h-timer, oververhittingsfunctie.

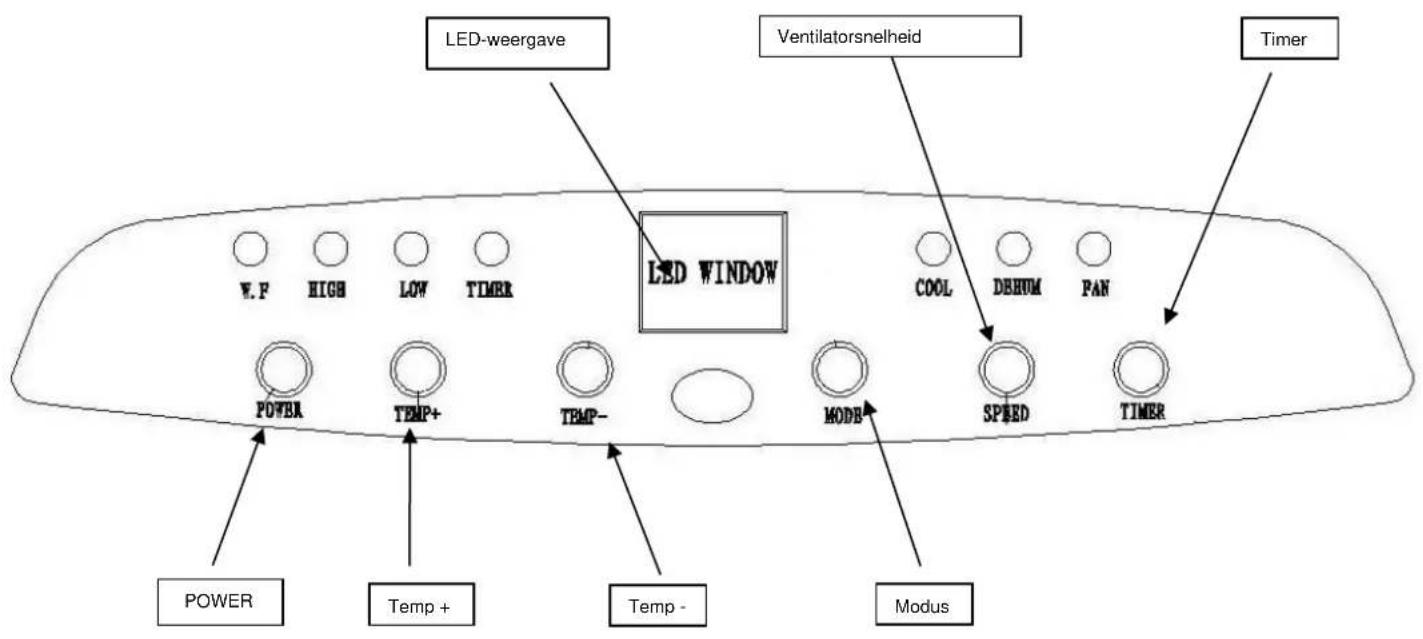

Bedienveld

1. Wanner u het apparaat aansluit, klinkt het startsignaal; het apparaat staat in de stand-bymodus.

2. POWER-toets: Wanner u deze knop indrukt, schakelt het model waar de koelwerking (doeltemperatuur 25^ ). Als standard is de laagste ventilatiesnelheid geselecteerd. Als u de Power-knop opnieuw indrukt, worden het apparaatuitgeschakeld en klinkt het eindsignaal.

3. Koelmodus

• De MODE-knop indrukken, totdat de aanduiding „Cool“ verschijnt.
• "Temp +" of "Temp -" indrukken om de gewenste binnentemperatuur (16 °C - 31 °C) in te stellen.
• De SPEED-knop indrukken om de snelheid van de ventilator in te stellen.

4. Ontvochtigingsmodus

• De MODE-knop indrukken, totdat het indicatorlampje van de aanduiding „DEHUM“ verschijnt.
• DeSNelheid van de ventilator wordt automatisch op "low" ingesteld.

5. Ventilatorfunctie

• De MODE-knop indrukken, totdat het indicatorlampje van de aanduiding „FAN“ verschijnt.
• De SPEED-knop indrukken om de snugheid van de ventilator in te stellen.

6. Timerfungtie

On-timer:

• Het apparaat uitschakelen. De TIMER-knop indrukken en de gewenste wachtijd tot het automatische inschakelen instellen (met de knappen „TEMP+“ en „TEMP-“).
• Het aantal te wachten uren (tot het inschakelen) verschijnt in het led-venster.
• Door de TIMER-knop opniew in te drukken, slaat u de wachtijd op. Het indicatorlampje „Timer" gaat branden.
• Het apparatus schakelt, na afloop van de ingesteldeijd, automatisch in.
• De ingesteldeijd kan algid worden gewijzigd (0-24h). Door de TIMER-knop opnieuw in te drukken, worden de timer gedeactiveerd.

Off-timer:

• De timer kan ook zo worden ingesteld dat het lopende apparaat, na de ingestelde wachtijd, uitschakelt.
• Zet het apparaat aan. De TIMER-knop indrukken en de gewenste looptijd tot het automatische uitschakelen instellen (met de knappen „TEMP+“ en „TEMP-“).
• Door de TIMER-knop opnieuw in te drukken, slaat u de looptijd op. Het indicatorlampje „Timer“ gaat branden.
• Het apparaat schakelt, na afloop van de ingesteldeijd, automatisch uit.. De ingesteldeijd kan algtd worden gewijzigd (0-24h). Door de TIMER-knop opnieuw in te drukken, worden de timer gedeactiveerd.

Afstandsbediening

1. POWER: In-resp.uitschakelknop
2. MODE: Deze knop indrukken om koelen, ontvochtigen of ventileren te selecteren
3. TEMP + : Deze knop indrukken om de temperatuur te verhogen.
4. TEMP-: Deze knop indrukken om de temperatuur te verlagen.
5. TIMER: Deze knop indrukken om de timer in of uit te schakelen.
6. SPEED: Deze knop indrukken om de ventilatorsnelheid in te stellen

Interne alarmfunctie "watertank vol"

De interne watertank in de airconditioning heeft een veiligheidsschakelaar voor het waterpeil die het waterpeil aanstuurt. Als de watertank vol is, gaat de waterpeilindicator op het bedieningspaneel branden. Om de watertank af te tappen, de waterafvoerstop aan de onderzijde van het apparaat verwijderen en het water in een geschikt bak latent weglopen.

Schoonmaken, Afbeelding 6

• Ervoor zorgen dat het apparaat uitgeschakeld en van het elektriciteitsnet is losgekoppeld, voordat het apparaat of de filters worden schoongemaakt.
• een benzine of andere chemicalien gebruiken om het apparaat schoon te make.
• Het apparaat niet onder stromend water houden en/of het nooit in water onderdompelen.

1. Luchtfilter

• Het filter moet elke 14 dagen van stof ontdaan worden om een perfecte

werking te garanderen.

-Uitbouwen

Het rooster openen en het filter verwijdersen.

• Schoonmaken

Het filter met lauw water schoonmaken en lien drogen, voordat het weeer geplaatst worden.

Het filter Niet aan direct zonlicht bloatstellen.

• Installatie

Het filter weer in het roosterplaatsen en de afdekking sluiten.

2. Behuizing schoonmaken

Het apparaat met lauw water schoonmaken, EVT. met een mild schoonmaakmiddel en een zachte doek.

Opslag

1. Trek de netstekker uit het stopcontact en maak de watertank leeg of hel het apparaat over zodat het water eruit kan lopen. Zet het apparaat dan in de bedrijsstatus. Druk de toets Fan (ventilator) en houd de toets 5 seconden ingedrukt tot het apparaat omschakelt op een laag ventilatortoerental. Laat het apparaat een halve dag in deze modus tot de leiding gedroogd is. Zo kan de binnenste eenheid drogen en nicht schimmelen.
2. Schakel het apparaat uit en haal de stekker uit het stopcontact.
3. Wikkel de kabel op en bevestig deze aan de comfortbevestiging.
4. Koppel de luchtafvoerslang los van het apparaat en bewaar deze veilig.
5. Plaats het apparaat in een plastic zak op een droge plaats.
6. Neem de batterijen uit de afstandsbediening en bewaar deze op een veilige plaats.

Foutmeldingen

Repareer of demonteer het apparaat Niet zich. Een ongeschikte reparatie kan het apparaat onbruikbaar maken, duurzame schade bij de gebruiker of de airconditioning veroorzaken en de garantie vervalt!

Foutmelding	Redenen	Oplossing
1. Het apparaat start nicht na het indrukken van POWER-knop	Watertank vol, alarmlamp knippert	Steen den Stecker in die Steckdose und schalten Sie das Gerät ein
	Binnentemperatuur is lager dan de ingevoerde, gewenste temperatuur	Uw instelling wijzigen
2. Het apparaat koelt onvoldoende	Ramen en deuren+zijn geopend	Ervoir zorgen dat alle ramen en deuren gesloten+zijn
	Er staan toestellen in de ruimte die warmte afgeven.	Alle toestellen die warmte afgeven uit de ruimte verwijderen.
	De luchtafvoerslang is Niet correct aangesloten of geblokkeerd	De luchtafvoerslang goed aansluiten of schoonmaken
	De ingestelde temperatuur is te hoog.	Uw instelling wijzigen.
	Luchtfilter is verontreinigd.	Het luchtfilter regelmatig schoonmaken.
3. Het apparaat schakelt automatischuit.	Oververhittingsbeveiliging (het apparaat schakelt automatisch uit, zodra de temperatuur op de luchtuitlaat boven 70 °C stijgt)	Apparaat herstarten en een lagere temperatuur instellen
4. Het apparaat maakt te veel geluid	Rustig draaien van het apparaat kan beindhoven worden door de ventilator en de compressor. Bovendien heeft een ongelijke	Ervoir zorgen dat het apparaat op een vlakke ondergrond is geplaatst.
	plaats (bijv. op vloerbedekking) een negatieve invloed op het rustig draaien van het apparaat.
5. E0 foulmelding	Deze foulmelding wijst op een te hove omgevingstemperatuur. De instructies voor een optimale werking van het MOTION-apparaat in acht nemen. Het kan ook eenijdelijkke verkeerde meting:tussen de ingangs- en uitgangstemperatuurশn.	In dit geval het MOTION-apparaat uitschakelen en na ca. 30 minutes weein inschakelen. Als de fouit continu opttreedt, het MOTION-apparaat vakkundig laten controleren.
6. E2 foulmelding	Watertank vol	Watertank aftappen zoals in de gebruiksaanwijzing worden beschreiben.

Reserve-onderdelen en aankoop van toebehoren (snelle, comfortabele aankoop)

U kunt verrangende onderdelen en toebehoren voor uw Progress-apparaat in lokale winkels kopen. Bovendien vindt u op unsere website

www.suntec-wellness.de

meer informatie over de afzonderlijke toebehoren en informatie over onsze snelle en comfortabele service voor de aankoop van toebehoren.

U vindt er ook aanvullende informatatie (bijv. FAQ, onderdelenlijst, documentendownload enz.) over uw Progress-apparaat.

Naam EAN	Beschrijving	Werkingsschets
Air-Block Klima-Sail 4250058312099	Universeel zonneschem, voor alle ramen en deuren te gebruiken. Zoals bij een vliegengaas worden het met klittenband gefixeerd en met een ritssluiting bediend. Het raam of de deur kan.altijd gesloten worden.
Air-Extension-Kit 4250058312105	Noviteit, waarmee u in bijna elke hoek van hetuis kunt klimatiseren en waar bij het geen rol speelt waar deairconditioning staat. Ukunt de luchtafvoerslang m.b.v.een speciale propeller met 5 meter verlangen.
		Vorstand
Window-Kit 4250058312013	Schuifafdichting voor het venster en verbindingsadapter voor de luchtslang speciaal voor schuifvensters.
MOTION Wall-Kit	Zuivere afluiiting van een muur- of vensterboring binnen en buiten met verbindselementen voor de luchtslang.

In geval van klachten

• Wanner u klachten over het toestel heeft, kunt u deze binnen 24 maanden na de aankoopdatum (factuur) indienen.
• Gratis verwanging of gratis reparatie is uitgesloten als het product van tevoren ondeskundig is gemanipuleerd.
• Aan defecten aan slijtonderdelen, verbruiksmateriaal, evenals schoonmaken, onderhoden of verwangen van de genoemde onderdelen zijn dientengevolge kosten verbonden.
• Als u een klacht wilt indieren, breng dan het totale toestel in de originele verpakking en met aankoopbon/factuur maar uw dealer. Voor een snelle en gemakkelijke serviceaanmelding kutu verder onze website www.suntec-wellness.de bezoeken, waar vindt umeer informatie.
• Zonder aankoopbon/factuur is geen gratis reparatie of verranging möglichk.
• Indien de klacht analogoog aan once servicebepalingen verloopt, worden alle defecten aan het toestel of de toebehoren op grond van materiaal- of productiefouten verholpen door gratis reparatie of, maar onze beordeling, door verranging van het toestel.
• De beschadiging van toebehoren leidt nicht automatisch tot gratis verranging van het gehele toestel. Neem in deze gezallen contact op met uw dealer. Aan breuk van glazen of kunststof onderdelen zijn.altijd kosten verbonden.
• De dealer of reparationservice kan na afloop van de garantietermijn reparaties, met de bijbehorende kosten,uitvoeren.

EG-conformiteitsverklaring

Het toestel voldoet aan de wezenlijke gezondheids- en veiligheidseisen van de Europese Unie. De EG-conformiteitsverklaring is de basis voor de CE-markering van dit toestel. Met de publicatie van deze gebruiksaanwijzing verliezen alle tot nu toe gespubliceerde gebruiksaanwijzingen hun geldigheid. SUNTEC, SUNTEC Wellness, KLMATRONIC en het zonnelogo zijn geregistreeerde handelsmerken. © 2016/01 SUNTEC WELLNESS GMBH

ERP-Besluit

Bij deze hoogwaardige, transporteerbare eenkanaals-airconditioning gaat het volgens de bepalingen en besluten van de Europese Unie, special het neue ERP-besluit 626/2011 om een "lokale airconditioning".

Koelmiddelen

(CE) N 842/2006: Deze airconditioning bevat het koelmiddel R410A. De hoeveelheid koelmiddel bedraagt hinter minder dan 1kg en zit in een gesloten koelcircuit. Het koelmiddel bevat geen ozonafbouwpotentieel, is城县 volgens het Protocol van Kyoto een zogenaamd broeikasgas en kan zodoende bijdragen aan de globale verwarming als het in de atmosefer geraakt. Daarom mogen uitsluitend opgeleide technici met koelmiddelcertificaat het vullen of leegmaken uitvoeren. Uw Suntec airconditioning dient bij een correcte benutting en een onbeschadigd koelmiddelcircuit Niet te worden bijgevuld met koelmiddel.

GWP: R410A (R32/125: 50:50): 2088

Instructies aangaande de milieuubescherming

Dit product mag aan het einde van+zijn levensduur Niet met het normale huisvuil verwijderd worden, maar dientaar een verzamelpunt voor recycling van elektrische en elektronische apparaten te worden gebracht. Het symbool op het product, de gebruiksaanwijzing of de verpakking wijzen hierop. De grondstoffen zijn volgens hun markering weeer opnieuw bruikbaar. Met het opnieuw gebruiken, de stoffelijkke verworking of andere vormen van gebruik van oude apparaten levert u een belangrijke bijdrage aan de bescherming van het milieu. Vraag bij de gemeente na, welk verzamelpunt hiervoordelijk is.

© 2016 KLIMATRONIC® MOTION plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DUSSELDORF / DUITSLAND

MOLTO IMPORTANTE!

Reglari posibile intre 16 - 31^ C, timer 24 h, functie de protectie contra supraincalzirii.

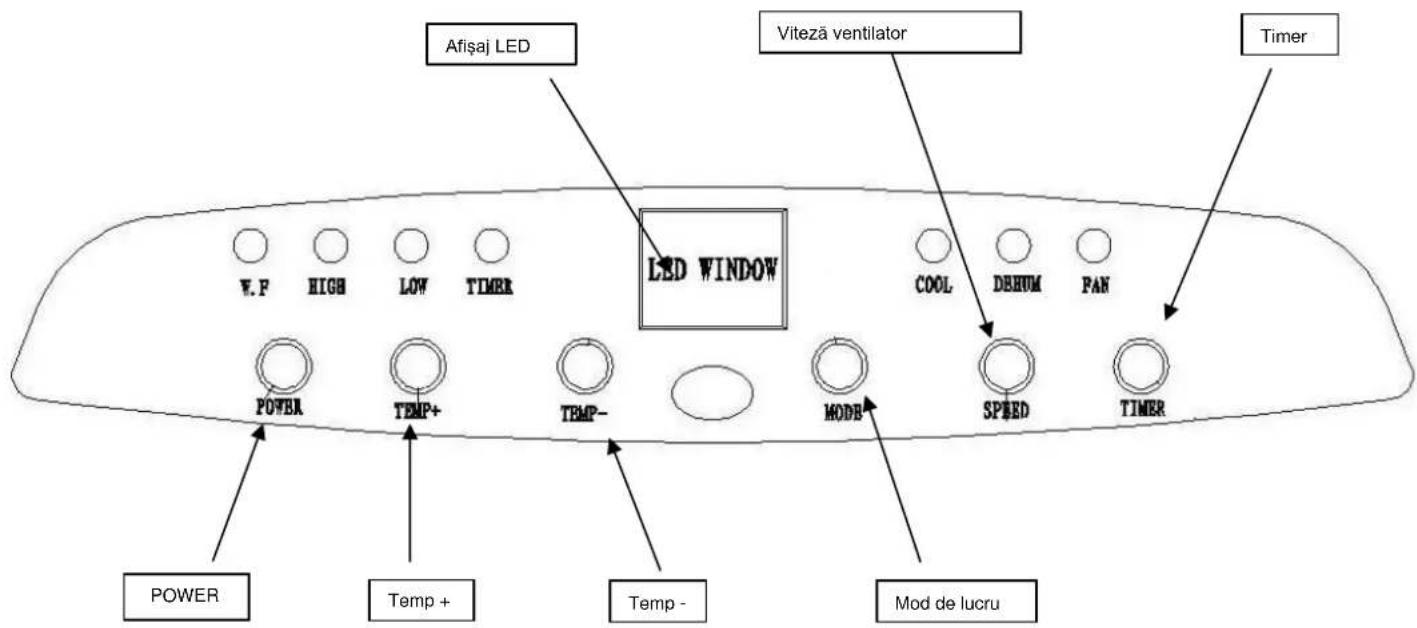

Panou de commande
