BEDIENUNGSANLEITUNG Motion 90+ SUNTEC

Sicherheitshinweise vor Inbetriebnahme

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Dieses Gerät ist nur für den Betrieb in Innenräumen bestimmt.
• Das Gerätarf nicht an einer defekten Steckdose angeschlossen werden.itte achten Sie vor Inbetriebnahme, dass das Gerätrichtig installiert ist.
• Betreiben Sie das Gerät nicht in der Nähe offener Feuerstellen.
• Betreiben Sie das Gerät nicht in einer Umgebung, in der Öl oder Wasser verspritzt werden kann.
• Vermeiden Sie das Gerät direktem Sonnenlicht auszusetzen.
• Betreiben Sie das Gerät nicht in der Nähe eines Bades, einer Dusche, eines Schwimmbades oder in einem Waschsalon.
• Niemals Finger, Stifte oder andere Gegenstände in das Gerät stecken, wenn der Netzstecker eingesteckt ist und vor allem nicht während des Betriebs. Warnen Sie ihre Kinder vorsolchen Gefahren.
  Das lokale Klimagerät muss aufrecht gelagert und transportiert werden, sonst kann es zu irreparablen Schäden am Kompressor kommt. Im Zweifelsfall empfehlen wir Ihr lokales Klimagerät mindestens 24 Stunden ruhen zu{lassen, bevor Sie es starten.
  . Das Gerät muss in der Reichweite einer Steckdose

positioniert werden.

• Bevor Sie das Gerät reinigen, schalten Sie esitte aus undziehen den Netzstecker.

• Bevor Sie das Gerät von der Stelle verschiben, stellen Sieitte fest, dass der Netzstecker nicht eingesteckt ist und schiben Sie es langsam.

Vor einem Transport das im Gerät enthaltene Wasser entleeren.

-itte decken Sie das Gerät nie ab und achten Sie darauf, dass Luftlein- und -auslass niemals blockiert werden.

Das Gerät muss in Übereinstimmung mit den nationalen Vorschriften für elektrische Anlagen installiert werden (für Deutschland gilt: 220-240VAC, 50 Hz).

• Beite stellen Sie sicher, dass das Gerät aufrecht stehen.

• Das Gerät sollte auf dem Boden 30 cm von anderen Objekten entfernt stehen, da diese die Leistung des Gerätes stark beeinflussen konnen.

• Reparieren Sie nie Ihr Gerät selbst. Ist eine Reparatur notwendig, so wenden Sie sichitte an ihren Handler.

Weist das Gerät Defekte auf, so schalten Sie es aus (nur die POWER Taste, die sich auf dem Bedienfeld befindet, benutzen) und kontaktieren Sie ihren Handler.

• Achten Sie darauf, dass das Netzkabel richtig geerdet ist.

• Ist das Netzkabel defekt, muss es durch den Handler oder seinen Kundendienst, oder eine ähnlich qualifizierte Person ersetzt werden, um Gefahr zu vermeiden.

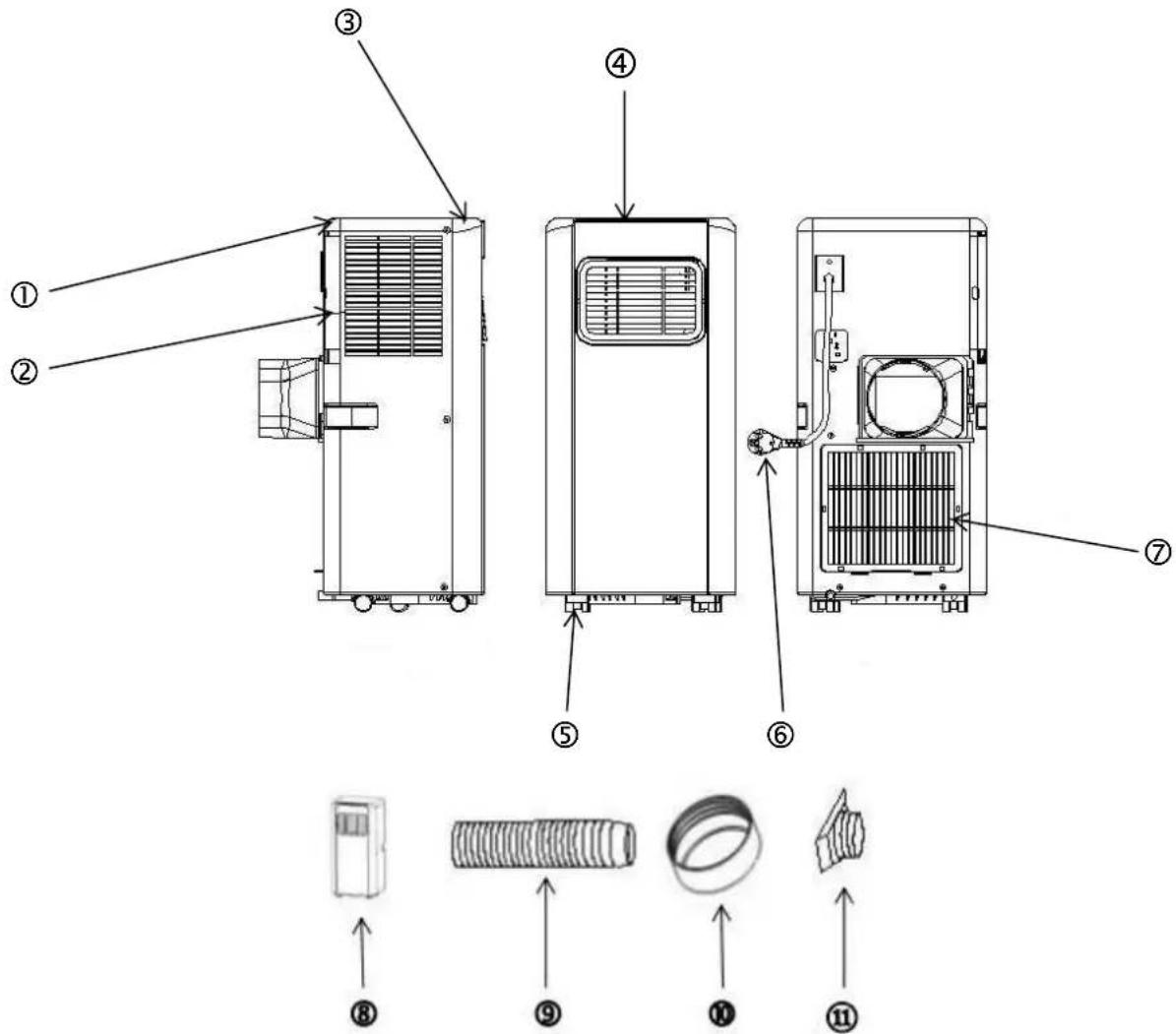

1. seitliche Abdeckung
2. Luftauslassgitter
3. Frontalabdeckung
4. Bedienfeld
5. Laufrollen
   6.Netzkabel
6. Luftauslassgitter

7. mobiles lokales Klimagerät

8. Abluftschlauch

9. Abluftschlauchadapter, abgerundet
10. Abluftschlauchadapter, rechteckig

Installation

Warning: Bevor Sie these Gerät benutzen, sollenn Sie es mindestens 24 Stunden aufrecht stehen.
lassen.

Das Gerät kann problemlos zwischen den Räumen bewegt werden,itte beachten Sie dennoch folgende Hinweise:

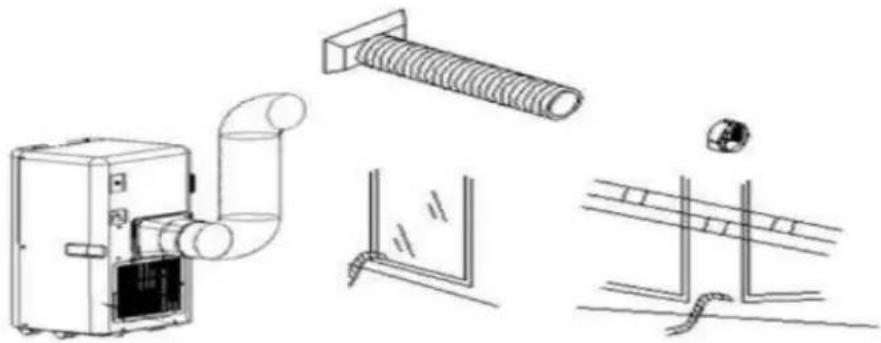

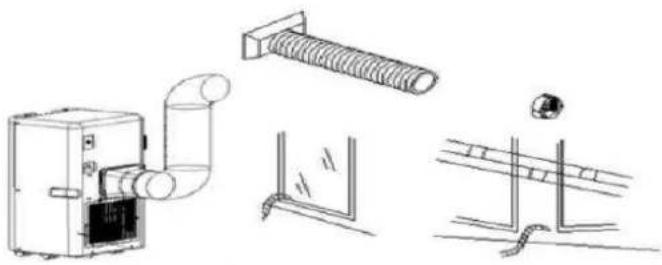

Installation des Abluftschlauches, Abb. 1 und 2

1) Bite stellen Sie das Gerät in der Nähe einer Steckdose auf.
2) Befestigen Sie den abgerundeten Adapter an einem Ende und den rechtekigen Adapter an dem anderen Ende des Abluftschlauches.
3) Befestigen Sie den rechteckigen Adapter in der entsprechenden Öffnung an der Rückseite des Gerätes.
4) Führer Sie die andere Seite des Abluftschlauches nach draufen.

5) Stecken Sie den Netzstecker in die Steckdose (220-240VAC, 50 Hz).

Beschreibung der Funktionswerte

Dieses tragbare lokale Klimagerät hat drei Funktionen: COOL, DEHUM, FAN.

Der Ventilator hat zwei Geschwindigkeiten: LOW und HIGH.

Mögliche Einstellung liegt bei 16 - 31°C, 24h-Timer, Überhitzungsschutzfunktion.

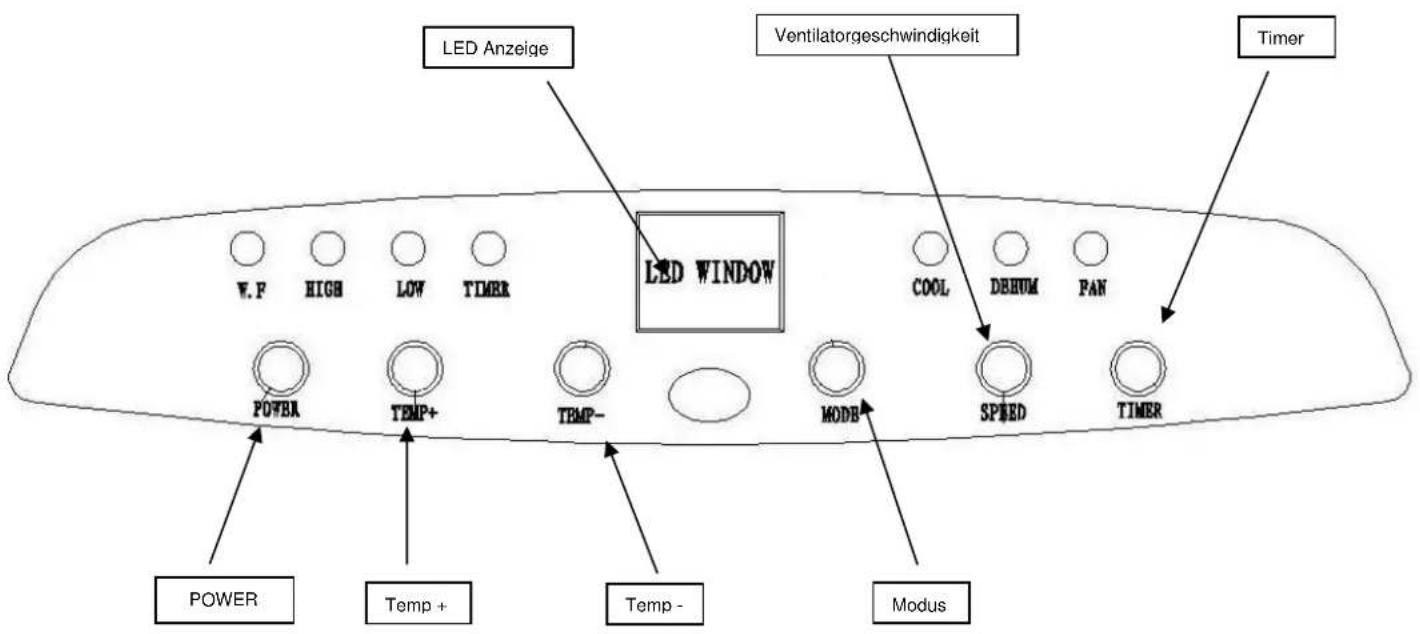

Bedienfeld

1. Wenn Sie das Gerät anschließen, ertönt das Startsignal; Das Gerät befindet sich im Standby-Modus.
2. Power-Taste: Wenn Sie diese Tastes drucken, schaltet das Modell in den Kuhlbetrieb

(Zieltemperatur 25^ ). Als Standard ist die niedrigste Ventilationsgeschwindigkeit ausgewählt. Drucken Sie die Power-Taste erneut, wird das Gerät abgeschaltet und das Endsignal ertont.

3. Kuhlmodus

• Drücken Sie die MODE Taste, bis die Anzeige „Cool" erscheint.
• Drücken Sie die TEMP+ oder TEMP-, um die gewünschte Raumtemperatur (16°C-31°C) einzustellen.
• Drücken Sie die SPEED Taste, um die Geschwindigkeit des Ventilators einzustellen.

4. Entfeuchtungsmodus

• Drücken Sie die MODE Taste, bis das Indikatorlicht der Anzeige „DEHUM" erscheint.
  Die Geschwindigkeit des Ventilators wird automatisch auf „low“ eingestellt.

. Ventilator Funktion

• Drücken Sie die MODE Taste, bis das Indikatorlicht der Anzeige „FAN" entscheid.

• Drücken Sie die SPEED Taste, um die Geschwindigkeit des Ventilators einzustellen.

6. Timerfunktion

On-Timer:

• Schalten Sie das Gerät aus. Drücken Sie die TIMER Taste und stellen Sie die gewünschte Wartezeit bis zum automatischen Einschalten ein (über die Tasten „TEMP+“ und „TEMP-").
• Die Anzahl der zu wartenden Stunden (bis zum Einsatz) erscheint im LED-Fenster.
• Durch erneutes Drücken der TIMER Taster speichern Sie die Wartezeit. Das Indikatorlicht „Timer" leuchtet.
• Das Gerät schaltet sich, nach Ablauf der eingestillten Zeit, automatisch ein.
  Die eingestellte Zeit kann jederzeit geändert werden (0-24h). Durch erneutes Drucken der TIMER Taste, wird der Timer deaktiviert.

Off-Timer:

• Der Timer kann auch so eingestellt werden, dass sich das laufende Gerät, nach der eingestillten Wartezeit, ausschaltet.
• Schalten Sie das Gerät ein. Drücken Sie die TIMER Taste und stellen Sie die gewünschte Laufzeit bis zum automatischen Ausschalten ein (über die Tasten „TEMP+“ und „TEMP-").
  Durch erneutes Drucken der TIMER Taster speichern Sie die Laufzeit. Das Indikatorlicht fur „Timer" leuchtet.
• Das Gerät schaltet sich, nach Ablauf der eingestellen Zeit, automatisch ein. Die eingestellte Zeit kein jederzeit geändert werden (0-24h). Durch erneutes Drücken der TIMER Taste, wird der Timer deaktiviert.

Fernbedienung

1. POWER: Ein-bzw. Ausschaltetaste
2. MODE: Drücken Sie diese Taste, um zwischen Kühlen, Entfeuchten, oder Ventilieren auszuwahlen
3. TEMP+ : Drücken Sie diese Taste, um die Temperatur zu erhöhen.
4. TEMP-: Drücken Sie diese Taste, um die Temperatur zu senken.
5. TIMER: Drücken Sie diese Taste, um den Timer ein- oder auszuschalten.
6. SPEED: Drucken Sie diese Taste, um die Ventilator Geschwindigkeit einzustellen

Interne Wassertank-Voll-Alarmfunktion

Der innere Wassertank in der Klimaanlage hat einen Wasserstandssicherheitsschalter, der den Wasserstand steuert. Ist der Wassertank voll, so leuchtet der Wasserstandindikator auf dem Bedienfeld. Zum Entleeren des Wassertanks entfernen Sieitte den Wasserabflustopfen an der Unterseite des Gerats und lessen Sie das Wasser in einen Behalter auslaufen.

Reinigung,Abb.6

1) Bevor Sie mit Reinigungsbzw. Wartungsarbeiten beginnen, schalten Sie das Gerat durch Drucken der POWER Taste, warten einige Minuten ab undziehen dann den Netzstecker aus der Steckdose.
2) Das lokale Klimagerät nicht mit Wasser reinigen.
3) Ist das Gerät beschädigt, sprechen Sieitteibeitsofort ihren Handler an.
4) Reinigung der Oberfläche

Reinigen Sie das Gerät mit einem angefeuchteten Tuch, und wischen Sie es dann mit einem trockenen Tuch nach. Verwenden Sie keine chemischen Lösungsmittel (wie Benzin, Alkohol). Die Oberfläche sowie das ganze Gehäuse können beschädigt werden.

5) Reinigung des Luftfilters

Reinigen Sie die Luftfilter regelmäßig. Wenn der Luftfilter mit Staub verstopt ist, wird die Effizienz reduziert.

1) Öffnen Sie den Luftauslaufgitter und entnehmer die Filter.
2) Waschen Sie die Luftfilter durch Eintauchen in (ca. 40^ ) warmem Wasser mit einem neutralen Reinigungsmittel, spulen sie unter flieBendem Wasser ab und trocknen sie anschlieBend mit einem weichen

Tuch.

3) Installieren Sie die Luftfilter sorgfältig nach Reinigung und Trocknung der Filter.

Lagerung

1. Ziehen Sie den Netzstecker und leeren den Wasserbehälter oder entleeren Sie das Wasser, indem Sie das Gerät leicht neigen. Dann versetzen Sie das Gerät in den Betriebszustand. Drücken Sie die Taste Fan (Ventilator) und halten die Taste für 5 Sekunden gedrückt, bis das Gerät auf niedrige Lüfterdrehzahl umschaltet. Behalten Sie diesen Modus für einen halben Tag bei, bis die Leitung getrocknet ist. So kann die innere Einheit trocknen und nicht schimmeln.
2. Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
3. Wickeln Sie das Kabel auf und befestigen Sie es an der Komfortfixierung.
4. Trennen Sie den Abluftschlauch vom Gerät und bewahren Sieihn sichere auf.
5. Stellen Sie das Gerät in einen Karton und bringen Sie es an einen trockenen Platz.
6. Nehmen Sie die Batterien aus der Fernbedienung und bewahren Sie auch diese sicher auf.

Fehlermeldungen

Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand o. Ä. verursachen.

Fehlermeldung	Grund	Lösung
1. Das Gerät startet nicht, wenn man die POWER Taste drückt	Kein Strom	Stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät ein
	Water-full – Anzeige leuchtet auf	Lassen Sie das gesammelte Wasser ablaufen
	Raumtemperatur istHigher oder niedriger, als die eingestellte Temperatur	Temperatureinstellungen zurücksetzen
2. Das Gerät kühlt nicht richtig	Fenster und Turen sind offen	alle Fenster und Turen schließen
	Eine Wärmequelle im Raum	die Wärmequelle beseitigen
	Abluftschlauch nicht angeschlossen oder blockiert	Abluftschlauch anschlossen oder reinigen
	Die eingestellte Temperatur ist zu hoch	Temperatureinstellungen zurücksetzen, gewünschte Temperatur (16°C-31°C) einstellen
	Lufteinlass blockiert	Verstopfte Stelle reinigen
3. Das Gerät schaltet automatisch ab	Überhitzungsschutz (das Gerät schaltet automatisch ab, sobald die Temperatur an dem Luftauslass 70°C übersteigt)	Gerät neu starten und eine niedrigere Temperatur einstellen
4. Lärn	Das Gerät stehen nicht auf ebenen Untergrund	Stellen Sie das Gerät auf einen harten, ebenen Untergrund (vermindert den Lärn)
	Man hört Kältemittel fließen	Das ist der Normalzustand
5. E0 Fehlermeldung	These Fehlermeldung weist auf zu hohe Umgebungstemperaturen hin.itte beachten Sie die Hinweise zum optimalen Betrieb Ihres MOTION Gerätes. Es kann sich auch um eine temporäre Fehlmessung zwischen der Eingangs- und der Ausgangstemperatur handeln.	Bitte schalten Sie in thisem Fall das MOTION Gerät ab und starten Sie es nach 30 Minuten erneut. Wenn der Fehler dauerhaft auffritt, muss das MOTION Gerät fachgerecht überprüft werden.
6. E2 Fehlermeldung	Wassertank voll	Bitte entleeren Sie den Wassertank wie in der Bedienungsanleitung beschreiben.

Ersatzteile und Zubehrbezug (schneller und bequemer Bezug)

Sie konnen Ersatzteile und Zubehör für Ihr GerätPURE über den örtlichen Handel beziehen. Zusätzlich finden Sie auf unserer Webseite www.suntec-wellness.de Weitergehende Informationen zu den einzelnen Zubehör-Produkten und Informationen zu unserenchnellen und bequemen Ersatzteilbezug.

Ebenso finden Sie Dort weiteregehende Informationen (z. B. FAQ, Ersatzteillisten, Dokumenten-Download, etc.) rund um Ihr Gerät.

Name EAN	Beschreibung	Funktionsskizze
Air-Block Klima-Sail 4250058312099	Für alle Arten von Fenstern und Türen universell einsetzbares Segel. Wie bei einem Fliegengitter wird es mit Klettband fixiert und mittels eines Reiβverschlusses bedient. Das Fenster oder die Tür kann jederzeit geschlossen werden.
Air-Extension-Kit 4250058312105	Weltneuheit, mit der Sie nahezu jedem Winkel eines Houses klimatisieren, wobei es keine Rolle spielt, wo das lokale Klimagerät steht. Sie können den Abluftschlauch mittels eines speziellen Propellers um 5 Meter verlangern.
Window-Kit 4250058312013	Schiebeabdichtung des Fensters und Verbindungsadapter zum Luftschlauch, insbesondere für Schiebefenster.

Für den Reklamationsfall

Mochten Sie das Gerat reklamieren, so konnen Sie das binnen 24 Monate ab Kaufdatum (Quittung) tun.
- Ein kostenloser Ersatz oder eine kostenlose Reparatur ist bei vorheriger unsachgemäß Produktmanipulation ausgeschlossen.
- Defekte an Verschleibteilen, Verbrauchsmaterialien, ebenso wie Reinigung, Wartung oder Austausch besagter Teile sind folglich kostenpflichtig.
- Falls Sie eine Reklamation durchfuhren wollen, so bringen Sieitte das gesamte Gerät in der Originalverpackung und mit Kaufbeleg zu Ihr hem Handler. Für eine zeitnahe und bequeme Serviceanmeldung besuchen Sie ferner unsere Internetseite www.suntec-wellness.de und erfahren Si mehr.
- Ohne Kaufbeleg erfolgt grundsätzlich keine kostenlose Reparatur oder ein Austausch.
- Für den Fall, dass der Reklamationsfall analog unserer Service Bestimmungen erfolgt, so werden alle Defekte des Gerätes oder des Zubehörns aufgrund von Material- oder Herstellungsfehlern durch kostenlose Reparatur oder, nach unseren Ermessen, durch Austausch des Gerätes beseitigt.
Die Beschadigung von Zubehörteilen führt nicht automatisch zu einem kostenlosen Austausch des gesamten Gerätes. Kontaktieren Sie in diesen Fällenitte ihren Fachhandler. Glasbruch oder Bruch von Plastikteilen ist immer kostenpflichtig.
- Der Fachhändler oder Reparaturservice kann nach Ablauf der Garantie Reparaturen kostenpflichtig durchführren.

EG-Konformitätserklarung

Das Gerat entspricht den wesentlichen Gesundheits- und Sicherheitsanforderungen der Europäischen Union. Die EG-Konformitätserklärung ist Basis für die CE-Kennzeichnung deses Gerätes.

Mit Erscheinen dieser Bedienungsanleitung verlieren alle bisherigen ihre Gültigkeit. SUNTEC, SUNTEC Wellness, KLIKATRONIC und das Sonnenlogo sind eingetragene Marken. © 2016/01 SUNTEC WELLNESS GMBH

ERP Verordnung

Bei thisem hochwertigen transportablen Einkanal-Klimagerät handelt es sich gemäß den Bestimmungen und Verordnungen der Europäischen Union, insbesondere der ERP Verordnung 626/ 2011 um ein "lokales Klimagerät".

Kältemittel

(CE) N 842/2006: Dieses lokales Klimagerät enthalt das Kältemittel R410A. Die Kältemittelmenge beträgt jedoch weniger als 1kg und ist in einem geschlossenen Kuhl-Kreislauf. Das Kuhlmittel weist bzw kein Ozonabbaupotenzial auf, ist aber gemäß Kyoto Protokoll ein sogenannten Treibhausgas und kann somit zur globalen Erwärung beitragen, sofern es an die Atmosphäre abgegeben wird. Deshalb dürfen nur ausgebildete Techniker mit Kältemittel Zertifikat eine Befüllung bzw. Entleerung vornehmen. Ihr lokales Suntec Klimagerät muss bei sachgerechter Benutzung und unbeschädigtem Kuhlmittel-Kreislauf nicht mit Kältemittel nachgeführt werden.

GWP: R410A (R32/125: 50/50): 2088

Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Im Rahmen unserer erweiterten Herstellerverantwortung ist这点es Gerat gemäß der Europäischen Richtlinie 2002/96/EG fur Elektro- und Elektronik-Altgerate (WEEE) gekennzeichnet. Ziel ist das Vermeiden, Verringern sowie umweltverträge Entsorgen an Elektronikschrott.itte halten Sie aktiv mit, die Umwelt zu schonen und entsorgen Sie Elektroschrott uber die ortlichen Sammelstellen. Die Verpackung sowie diese Bedienungsanleitung sind recyclebar.

© 2016 KLIMATRONIC MOTION plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40221 DUSSELDORF / DEUTSCHLAND

Fig. 1 Fig. 2

Fig.3 Fig.4

Fig.5 Fig.6

VERY IMPORTANT!

Gewährleistungs-Urkunde

Für these Gerät übernehmen wir 24 Monate Gewährleistung!

Wir verpflichten uns, während der 24-monatigen Gewährleistungszeit Ihr Gerät kosten los instand zu setzen bzw. Ihrem Fachhändler die Ersatzteile kostenlos zur Verfugung zu stellen, wenn es infolge eines Produktionsseitigen Fabrikations- oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Wir haften nicht für Beschädigungen durch höhere Gewalt, unsachgemäß Behandlung, Nichtbeachtung der Anleitung, betriebsbedingte Abnutzung oder Beschädigungen auf dem Transportweg.

These Urkunde ist nur in Verbindung mit der dazugehörigen Rechnung gültig.

Im Servicefall bringen Sie das gekaufte Produktitte zu ihrem Fachhändler.

Articlebezeichnung:

Seriennummer:

Name des Käufers:

Kaufdatum:

Stempel und Unterschrift des Fachhändlers:

Hersteller:

Suntec Wellness GmbH

Holzstraße 2

40221 Dusseldorf

Deutschland
