BRUKSANVISNING Twintalker 1300 TOPCOM

S Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

Tack för att du har köpt Topcom Twintalker 1300. Det är en kommunikationsradio med kort räckvidd och låg effekt som inte har några andra löpande kostnader utöver den minimala kostnaden för att ladda batterierna.

Twintalker 1300 använder frekvenserna för privat radiotrafik och kan användas i alla länder där tjänsten är godkänd enligt texten på förpackningen och i den här manualen.

2 A VSETT ÄNDAMÅL:

Den kan användas för så väl olika professionella ändamål som till fritidsbruk. Till exempel: för att hålla kontakt under resa med 2 eller flera bilar, cykling eller skidåkning. Den kan användas för att kunna nå dina barn medan de leker utomhus, mm ...

Förbehåll: Kontrollera de lokala föreskrifterna innan du använder den utanför det land där den är inköpt. Standarden kanske är förbjuden i detta land.

3 SÄKERHETSINSTRUKTIONER

3.1 ALLMÄNT

Läs noggrant genom följande information angående säkerhet och korrekt användning. Bekanta dig med alla apparatens funktioner. Förvara den här manualen på en säker plats för framtida användning.

3.2 BRÄNNSKADOR

• Om skyddet på antennen skadas, rör inte, eftersom då en antenn kommer i kontakt med huden kan en mindre brännskada uppstå vid överföring.
• Batterierna kan orsaka materiella skador så som bränder om ledande material som till exempel smycken, nycklar eller pärlkedjor rör vid de blottade polerna. Materialet kan fullborda en elektrisk krets (kortslutning) och bli ordentligt varma. Var försiktig vid hantering och laddning av batterierna, speciellt då de placeras i en ficka, plänbok eller annan behållare som innehåller metallföremål.

3.3 PERSONLIG SÄKERHET

• Använda i bilar: placera inte din enhet i området ovanför airbagen eller i airbagens utvecklingsområde. Krockkuddar fylls med stor kraft. Om en radio placeras i området där krockkudden utvecklas och krockkudden fylls med luft kan radion drivas fram med stor kraft och orsaka allvarliga skador på passagerarna i fordonet.
  • H åll radion på minst 15 cm avständ från pacemaker.
  • S täng AV din radio direkt om den stör medicinsk utrustning.
• Byt inte batterierna i potentiell explosiva omgivningar. Kontaktgnistor kan förekomma när batterierna tas ur och orsaka explosion.
• Stäng av din radio när du befinner dig i ett potentiellt explosiva omgivningar. Gnistor i sådana områden kan orsaka explosion eller brand som orsakar kroppsskada eller till och med död.
  • K asta aldrig batterierna i elden då det kan explodera.

Områden med risk för explosion är ofta, men inte alltid, tydligt utmärkta. Detta inkluderar tankområden, så som under däck på båtar, förvaring eller transport av bränsle eller kemiska ämnen; områden där luften innehåller kemikalier eller partiklar, så som fibrer, damm eller metallpulver; och alla andra platser du normalt anvisas att stänga av ditt motorfordon.

3.4 RISK FÖR FÖRGIFTNING

• H åll batterierna utom räckhåll för små barn

3.5 REGLER

• I vissa länder är det förbjudet att använda en kommunikationsradio vid bilkörning. I sådant fall, kör in till sidan innan du använder enheten.

• Stäng AV enheten när du går ombord på ett flygplan när du instrueras att göra så. Varje användning av enheten måste ske i enlighet med flygtrafikbestämmelser eller besättningens instruktioner.

• Stäng AV din enhet på alla platser där skyltar instruerar dig att göra det. Sjukhus eller värdinrättningar kan använda utrustning som är känslig för extern RF-energi.

• Utbyte eller modifiering av din antenn kan påverka kommunikationsradion och överträda CE-föreskrifterna. Ej godkända antenner kan även skada radion.

3.6 ANMÄRKNINGAR

• R ör inte vid antennen vid överföring, det kan påverka räckvidden.
• T ag bort batterierna om enheten inte ska användas under en längre period.

4 RENGÖRING OCH UNDERHÅLL

• För att rengöra enheten, torka den med en mjuk trasa fuktad med vatten. Använd inte rengörings- eller lösningsmedel på enheten; de kan skada fodralet och läcka in i enheten och orsaka permanent skada.
  • B atterikontakterna kan torkas av med en torr luddfri trasa.
• Om enheten blir våt, stäng av den och tag ur batterierna omedelbart. Torka av batterifacket med en mjuk trasa för att minska risken för vattenskada. Låt locket till batterifacket vara öppet över natten eller tills det är helt torrt. Använd inte enheten förrän den är helt torr.

5 A VFALLSHANTERING AV ENHETEN

Kasta enheten och de använda batterierna på miljövänligt sätt. Kasta inte batterierna tillsammans med det normala hushållsavfallet

6 A N VÄNDA EN KOMMUNIKATIONSRADIO

För att kommunicera mellan två kommunikationsradioapparater måste de vara inställda på samma kanal och inom räckvidd för varandra (upp till max 3 km vid öppet fält). Efter som dessa enheter använder fria frekvensband (kanaler) delar alla enheter som är igång dessa kanaler (totalt 8 kanaler). Därmed kan inte privata samtal garanteras. Alla med en kommunikationsradio som är inställd på samma kanal som din kan avlyssna samtalet.

Om du vill kommunicera (skicka en röstsignal) måste du trycka på Pknappen (Tryck för att prata). Så snart denna knapp är intryckt övergår enheten i sändarläge och du kan tala i mikrofonen. Alla andra kommunikationsradioenheter inom räckvidd, på samma kanal som är i standbyläge (inte sänder) kommer att höra ditt meddelande. Du måste vänta tills den andra parten slutar sända innan du kan svara på meddelandet. Vid slutet av varje sändning kommer enheten att sända ett pip. För att svara trycker du bara på Pknappen och talar i mikrofonen.

Om 2 eller fler användare trycker på Pknappen samtidigt kommer mottagaren bara att ta emot den starkaste signalen och den/de andra signalen/-erna kommer att undertryckas. Därför bör du endast sända (trycka på Pknappen) när kanalen är ledig.

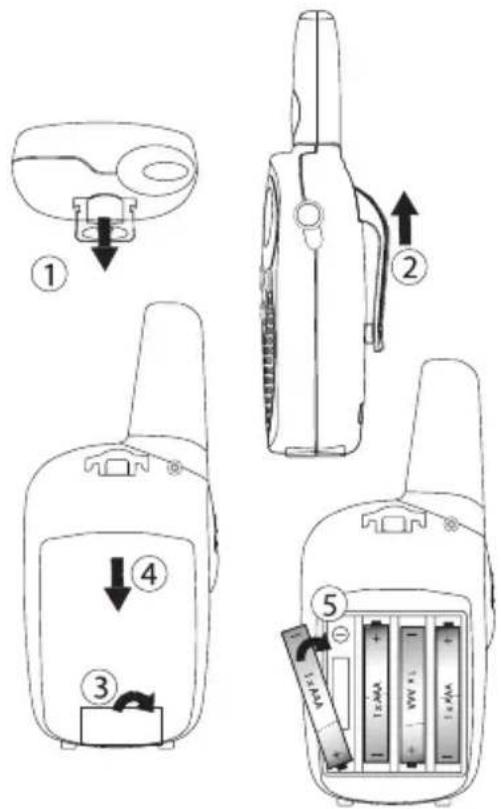

7 K OM IGÅNG

1. För att ta av clipset från radion trycker du bältesclipset (2) mot antennen samtidigt som du drar i clipsets flik(1).
2. När du sätter fast clipset igen hörs ett klick som talar om att bältesclipset är på plats.

7.2 SÄTTA I BATTERI

1. Tag av bäletsclipset (§ 7.1).
2. Drag batterilockets flik ner och drag batterilocket bort från antennen. (4)
3. Sätt i 4 'AAA' alkaliska eller uppladdningsbara batterier med polariteten enligt bild.
4. Sätt tillbaka batterilocket på plats och sätt på bältesclipset (§ 7.1).

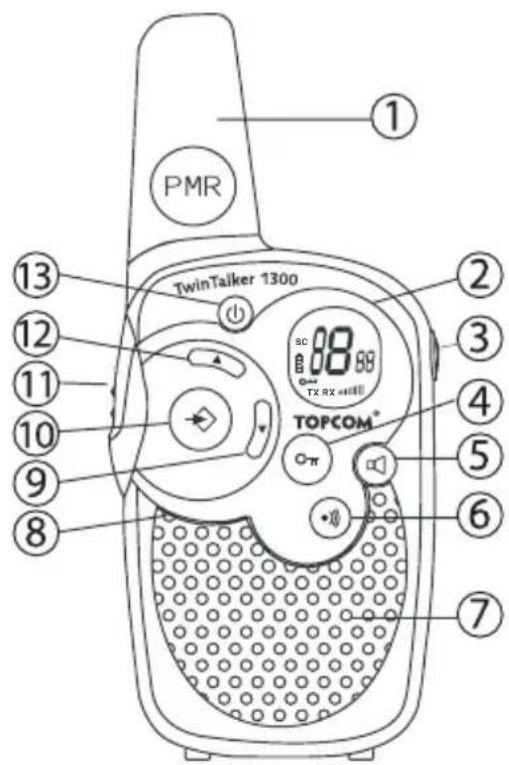

8 KNAPPAR

PMR TwinTalker 1300 SC 88 88 TX RX mini TOPCOM® ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

1.ANTENN

2.LCD-skärm

3.HÖGTALARE/MIKROFON/LADDARE kontakt

4.LÅS-knapp

5.MONITOR-knapp

6.ANROPS-knapp

- Sända en anropssignal

7.HÖGTALARE

8.MIKROFON

9.NER-knapp

- Sänka högtalarvolymen

- Välja föregående menyobjekt.

10.MENY-knapp

- Öppna meny.

1. TRYCK FÖR ATT PRATA-knapp PTT
2. Tryck för att prata eller släpp för att lyssna
3. Bekräfta en inställning i menyn
4. UPP-knapp
5. Öka högtalavolymen
6. Välja nästa menyobjekt.
7. Till/Från-knapp

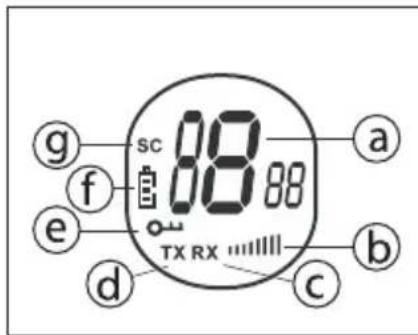

9 INFORMATION PÅ LCD-SKÄRMEN

g sc 88:00 f TX RX e a b c d

a. Kanalnummer
b. H gtalarvolym
c. RX-ikon - Visas n r en signal tas emot
d. TX-ikon - Visas vid s ndning av en signal
e. L s-ikon - Visas n r knappl set r p
f. Batteriladdningsindikator
g. S k-ikon - Visas n r s kfunktionen r aktiv

10 BATTERILADDNINGSNIVÅ/LÅGT BATTERI INDIKERING

BATTERIETS LADDNINGSNIVÅ indikeras av antalet kvadrater som finns innanför BATTERI-ikonen på LCD-skärmen.

10

Fullt batteri

10

Batteriet är laddat till 2/3

1

Batteriet är laddat till 1/3

B

Tomt batteri

När BATTERIETS LADDNINGSNIVÅ är låg, blinkar BATTERI-ikonen för att indikera att batterierna måste bytas eller laddas.

Kasta batterierna i avsedd behållare för batterier och inte tillsammans med hushållsavfallet. Kortslut inte batterierna eller kasta dem i elden. Tag ur batterierna om radion inte kommer att användas under en längre period.

11 LADDA UPPLADDNINGSBARA BATTERIER

Kommunikationsradion kan användas med 4 alkaliska eller uppladdningsbara NiMh AAA-batterier (medföljer ej).

Använd tillvalet AC/DC -ADAPTER (medföljer ej) med "AAA" laddningsbara batterier (Batterier eller adapter medföljer ej). Försök inte ladda radion när vanliga alkaliska "AAA"-batterier sitter i.

När laddningsbara batterier används kan du använda tillvalsadaptern för att ladda batterierna.

• Sätt i fyra (4) "AAA" uppladdningsbara batterier (medföljer ej).
• Sätt i den lilla kontakten till adaptern (7,5 V DC/200 mA)i uttaget SPK/MIC/CHG (3) och den andra kontakten i eluttaget.
• Kontrollera att enheten är avstängd för att ladda batterierna ordentligt. Laddningsindikatorn är inte på när radion är avstängd.

OBS: Det tar mellan 7 och 10 timmar att ladda batterierna fullt.

12 ANVÄNDA TWINTALKER 1300

12.1 SÄTTA PÅ/STÄNGA AV RADION

• Starta; tryck på och håll den intryckt. Enheten "piper" och LCD-skärmen visar aktuell kanal.
• Stänga av; tryck på och håll den intryckt igen. Enheten "piper" och LCD-skärmen släcks.

12.2 STÄLLA IN HÖGTALARVOLYMEN

Högtalarvolymen ställs in med /.. Högtalarvolymen visas på LCD-skärmen.

12.3 TA EMOT EN SIGNAL

Radion står alltid i läge MOTTAGNING när den är PÅ och inte sänder. När du tar emot en signal på aktuell kanal visas RX-ikonen.

För att andra ska kunna ta emot din sändning måste de ha samma kanal inställd.

12.4 SÄNDA EN SIGNAL

• Tryck och håll inntryckt för att SÄNDA.
• Håll enheten vertikalt med MIKROFONEN 10 cm från munnen och tala in i mikrofonen.
• Släpp pär du är klar med din sändning.

12.5 BYTA KANAL

Kommunikationsradion har 8 tillgängliga kanaler.

Byta kanaler:

• Tryck en gång på aktuellt kanalnummer blinkar på LCD-skärmen.
• Tryck på eller för att byta kanal.
• Tryck på för att bekräfta kanalvalet och återgå till NORMAL-läge.

OBS: Varje kommunikationsradio som är inställd på samma kanal kan ta emot och lyssna på konversationen.

12.6 MONITOR

Du kan använda MONITOR-funktionen för att kontrollera om det finns svagare signaler på aktuell kanal.

• Tryck på -knappen för normal övervakning.
• Tryck och håll intryckt. Efter fem (5) sekunder kan du släppa knappen. Nu övervakar du kanalen tills att du åter trycker på

12.7 KANALSÖKNING

KANALSÖKNING söker efter aktiva signaler i en ändlös loop från kanal 1 till 8.

• Tryck och håll och intryckt i 2 sekunder.
• Släpp knapparna. Kanalen på skärmen ändras efter hand som den skannar genom kanalerna.
• När en aktiv signal (en av 8 kanaler) hittas, gör KANALSÖKNINGEN en paus och du hör den aktiva signalen.
• När en aktiv signal (en av 8 kanaler) hittas, tryck på eller för att koppla förbi aktuell kanal och fortsätta att söka efter en annan aktiv kanal
• Tryck på för att kommunicera på den aktiva kanalen eller tryck på för att inaktivera kanalsökningen.

12.8 KNAPPLÅS

- Tryck och håll ⓝintryckt under 2 sekunder för att aktivera eller inaktivera KNAPPLÅSET. KNAPPLÅS-ikonen visas på LCD-skärmen.

- Tryck och håll intryckt för att inaktivera KNAPPLÄSET.

12.9 ANROPSSIGNALER

En anropssignal meddelar andra att du vill prata.

a. Ställa in anropssignal

5 olika anropssignaler kan väljas.

- Tryck på två gånger. CA visas.

- Tryck på eller för att välja en annan anropssignal eller välj FRÅN för att aktivera anropssignaler.

- Tryck på för att bekräfta ditt val och återgå till standbyläge.

b. Skicka en anropssignal

Tryck snabbt på . Anropssignalen sänds under 3 sekunder på inställd kanal.

12.10 KNAPPLJUD PÅ/AV

När en knapp är intryckt, piper enheten kort.

Ställa in knappljud.

- Tryck 3 gånger på *to' visas.

- Tryck på för att sätta på eller för att stänga av knappljudet.

- Tryck på för att bekräfta ditt val och återgå till standbyläge.

12.11 KLARSIGNAL PÅ/AV

Efter att PTT - knappen har släppts, sänder radion en klarsignal för att bekräfta att du har slutat prata.

Ställa in klarsignal.

- Tryck 4 gånger på *ro' visas.

- Tryck på för att sätta på eller för att stänga av klarsignalen.

- Tryck på för att bekräfta ditt val och återgå till standbyläge.

12.12 \* TILLVAL HÖRLURS-ANSLUTNING

Twintalker 1300 kan användas med ett tillval av externa mikrofoner och högtalare (medföljer ej) Utaget sitter under gummiskyddet ovanpå radion. Lyft på gummiskyddet för att öppna till uttaget och ansluta en extern högtalare/mikrofon-headset eller öronsnäcka. Sätt i lämplig kontakt i uttaget.

13 TECHNICAL SPECIFICATIONS

KanalerFrekvensRäckviddBatterierSändningseffektModuleringstypKanalavständ

8446,00625 MHz - 446,09375 MHzUpp till 3 km ( ppet f lt)3 x AAA alkaliska eller NiMH uppladdningsbara=< 500 mW ERPFM - F3E12,5 kHz

Channel Frequency Chart:
Channel	Frequency (MHz)
1	446,00625
2	446,01875
3	446,03125
4	446,04375
5	446,05625
6	446,06875
7	446,08125
8	446,09375

14 GARANTI

14.1 GARANTI

Topcoms produkter har en garantilängd på 24 månader. Förbrukningsvaror och defekter som orsakar en obetydlig påverkan på utrustningens funktion eller värde täcks inte av garantin. Rätten till garanti måste bevisas med uppvisande av inköpskvittot i original, där inköpsdatum och produktmodell framgår.

14.2 GARANTIÅTAGANDE

En apparat med fel måste återlämnas till ett servicecenter för Topcom, inklusive ett giltigt inköpskvitto. Om ett fel uppstår på apparaten under garantiperioden, reparerar Topcom eller dess officiellt förordnade servicecenter alla defekter orsakade av material- eller tillverkningsfel utan kostnad. Topcom bestämmer själv om företagets garantiförpliktelser ska uppfyllas genom reparation eller utbyte av den felaktiga apparaten eller delar av den felaktiga apparaten. Vid utbyte kan de hända att färg och modell skiljer sig från den ursprungligen köpta apparaten.

Det ursprungliga inköpsdatumet ska fastställa starten på garantiperioden. Garantiperioden förlängs inte om apparaten byts ut eller repareras av Topcom eller dess förordnade servicecenter.

14.3 GARANTI UNDANTAG

Skador eller defekter som är orsakade av felaktig skötsel eller hantering och skador som resulterar från användning av delar som inte är original eller tillbehör som inte Topcom har rekommenderat täcks inte av garantin.

Garantin täcker inte skador orsakade av yttre faktorer som åska, vätskor och värme, inte heller skador orsakade under transport.

Garantin gäller inte om serienumret på enheten har ändrats, tagits bort eller gjorts oläsligt.

Alla garantianspråk blir ogiltiga om apparaten har reparerats, ändrats eller modifierats av köparen eller av obehöriga servicecenter som ej är officiellt förordnade av

Topcom.

CE-märket bekräftar att apparaten uppfyller de grundläggande kraven i R&TTE direktivet.
