KÄYTTÖOHJE Twintalker 1300 TOPCOM

SF Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

Kiitos Topcom Twintalker 1300 -radiopuhelimen hankkimisesta. Twintalker on lyhyen kantaman vähävirtainen radiopuhelin, jonka ainoana käyttökustannuksena on akkujen lataamisesta aiheutuva minimaalinen kustannus. Twintalker 1300 -radiopuhelimessa käytetään Private Mobile Radio -taajuuksia, ja puhelimen käyttö on sallittua kaikissa niissä maissa, jotka on mainittu tuotepakkauksessa ja tässä ohjekirjassa.

2 KÄYTTÖTARKOITUS:

Laite soveltuu hyvin niin työ- kuin harrastuskäyttöönkin. Esimerkiksi: Laite mahdollistaa yhteydenpidon esimerkiksi kahden tai useamman auton, polkupyörän tai hiihtäjän välillä. Sen avulla voidaan olla yhteydessä lapsiin, kun he ovat ulkona leikkimässä jne.

Rajoitukset: Tarkista paikalliset määräykset, ennen kuin käytät laitetta muualla kuin ostomaassa. Laitestandardi ei ole välttämättä hyväksytty kyseisessä maassa.

3 TURVAOHJEET

3.1 YLEISTÄ

Tutustu tarkkaan seuraaviin turvallisuus- ja käyttöohjeisiin. Tutustu laitteen kaikkiin eri ominaisuuksiin. Säilytä käyttöohje hyvässä tallessa, jotta voisit käyttää sitä tarpeen vaatiessa.

3.2 PALOVAMMAT

• Jos antennisuojus vaurioituu, älä koske antenniin, sillä jos vioittunut antenni koskettaa ihoa lähetyksen aikana, seurauksena voi olla lievä palovamma.
• Jos sähköä johtavat materiaalit kuten korut, avaimet tai ketjut koskettavat paristojen suojaamattomia napoja, seurauksena voi olla omaisuusvahinko. Materiaali voi muodostaa virtapiirin (oikosulku) ja kuumentua. Ole varovainen, kun käsittelet ladattuja akkuja, etenkin jos panet ne taskuun, laukkuun tai muuhun metalliesineitä sisältävään säiliöön.

3.3 HENKILÖKOHTAINEN TURVALLISUUS

• Käyttö autossa: Älä aseta laitetta turvatynnyn yläpuolelle tai sen toiminta-alueelle. Turvatyyny täyttyy kovala paineella. Jos laite on asetettu turvatynnyn toiminta-alueelle ja tyyny täyttyy äkillisesti, laite voi singota suurella voimalla ja aiheuttaa vakavia vammoja ajoneuvossa oleville henkilöille.
  • R adiopuhelimen on oltava vähintään 15 cm etäisyydellä sydämentahdistimesta.
  • S ammuta laite välittömästi, jos se aiheuttaa häiriöitä lääketieteelliselle laitteelle.
• Älä vaihda akkuja paikassa, jossa on räjähdysvaara. Akkujen asettamisen tai poistamisen yhteydessä syntyvät kipinät saattavat aiheuttaa räjähdyssen.
• Kytke radiopuhelimen virta pois päältä alueella, jos on räjähdysvaara. Tällaisella alueella tapahtuva kipinöinti saattaa aiheuttaa räjähdyksen tai tulipalon, jonka seurauksena on henkilövamma tai jopa kuolema.
• Ä lä koskaan heitä akkuja tuleen, sillä ne saattavat räjähtää.

Alueet, joissa on mahdollisesti räjähdysvaara, on usein, muttei aina, merkitty selkeästi. Tällaisia paikkoja ovat muun muassa tankkausalueet, kuten laivojen kannen alla oleva alue, polttoaineen ja kemikaalien siirto- tai varastointitilat; alueet, joiden ilmassa on kemikaaleja tai hiukkasia, kuten hiekkaa, pölyä tai metallihiukkasia; ja kaikki sellaiset alueet, joissa sinua yleensä kehotetaan sammuttamaan ajoneuvon moottori.

3.4 MYRKYTYSVAARA

• P idä akut pois lasten ulottuvilta.

3.5 LAKIMÄÄRÄYKSET

• PMR-laitteen käyttäminen on kiellettyä joissakin maissa ajoneuvoa kuljetettaessa. Tässä tapauksessa poistu ajoväylältä ennen kuin käytät laitetta.

• Kytke laite pois päältä lentokoneessa niin pyydettäessä. Laitetta on käytettävä ilmailusäädösten ja miehistön ohjeiden mukaisesti.

• Kytke laite pois päältä kaikissa sellaisissa tiloissa, joissa sen käyttö on kielletty. Sairaaloissa ja terveyskeskuksissa saatetaan käyttää laitteita, jotka ovat herkkä radiotaajuudella toimiville laitteille.

• Antennin vaihtaminen tai muuntaminen saattaa vaikuttaa PMR-radion ominaisuuksiin ja rikkoa CE-säädöksiä. Luvattomat antennit saattavat myös vahingoittaa radiolaitetta.

3.6 HUOMAA

• Ä lä koske antenniin, kun laite on käytössä, sillä se saattaa vaikuttaa kuuluvuuteen.
  • P oista akku, jos laite on käyttämättä pidemmän aikaa.

4 PUHDISTUS JA HUOLTO

• Puhdista laite vedellä kostutetulla pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia; ne voivat vahingoittaa koteloa ja vuotaa laitteen sisälle aiheuttaen pysyviä vaurioita.
  • A kkunavat voidaan puhdistaa kuivalla nukattomalla liinalla.
• Jos laite kastuu, kytke se pois päältä ja poista akut välittömästi. Kuivaa akkukotelo pehmeällä liinalla, jotta vauriot jäisivät mahdollisimman pieniksi. Jätä akkukotelon kansi auki yön yli tai kunnes kotelo on täysin kuiva. Älä käytä laitetta ennen kuin se on täysin kuiva.

5 LAITTEEN HÄVITTÄMINEN

Hävitä laite ja käytetyt akut ympäristöystävällisesti. Älä heitä akkuja tavallisen kotitalousjätteen sekaan.

6 P MR-LAITTEEN KÄYTTÖ

Jotta PMR-laitteiden välinen viestintä onnistuisi, niiden on oltava samalla kanavalla sekä laitteen kantaman sisäpuolella (enintään 3 kilometriä avoimessa tilassa). Koska laitteet käyttävät vapaata taajuusaluetta (kanavia), kaikki käytössä olevat laitteet käyttävät samoja kanavia (yhteensä 8 kanavaa). Yksityisyyttä ei sen vuoksi voi taata. Jokainen PMR-laitteen käyttäjä, joka on samalla kanavalla kanssasi, voi kuulla keskustelusi.

Jos haluat yhteyden toiseen henkilöön (äänisignaalin lähettäminen), paina ptnäppäintä (paina, kun haluat puhua). Kun painat näppäintä, laiteen lähetystoiminto käynnistyy ja voit puhua mikrofoniin. Kaikki kantavuusalueella ja samalla kanavalla sekä valmiustilassa (ei lähettämässä signaalia) olevat PMR-laitteet voivat vastaanottaa viestisi. Sinun on odotettava toisen osapuolen viesti loppuun asti, ennen kuin voit vastata viestiin. Jokaisen viestinlähetyksen loputtua laite antaa merkkiäänen. Kun haluat vastata, paina vain ptnäppäintäja puhu mikrofoniin.

Jos useampi käyttäjä painaa näppäintä yhtäaikaa, vain voimakkain signaali pääsee läpi. Lähetä signaali (paina näppäintä) sen vuoksi vain silloin, kun kanava on vapaa.

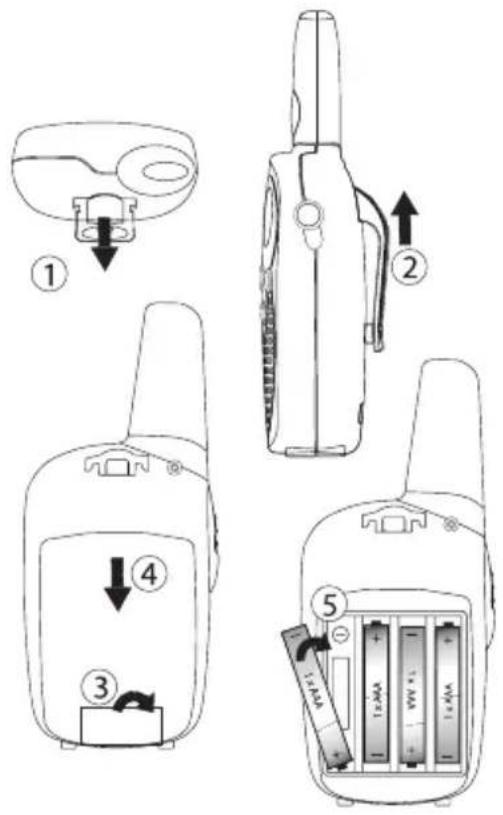

7 ALOITUS

1. Irrota pidike laitteesta työntämällä vyöpidikettä (2) antennia kohti, samalla kun vedät pidikkeen kiinnitysosasta (1).
2. Kun asennat pidikkeen takaisin paikoilleen, kuulet napsahduksen, jolloin pidike on lukittunut paikalleen.

7.2 AKKUJEN ASETTAMINEN

1. Poista vyöpidike (§ 7.1).
2. Paina akkukotelon kannen lukitussalpaa (3) alaspäin, ja työnnä kantta antennista poispäin. (4)
3. Aseta laitteeseen neljä 'AAA'-alkaliparistoa tai ladattavaa akkua kuvan mukaisesti.
4. Laita akkukotelon kansi ja vyöpidike takaisin paikalleen (§ 7.1).

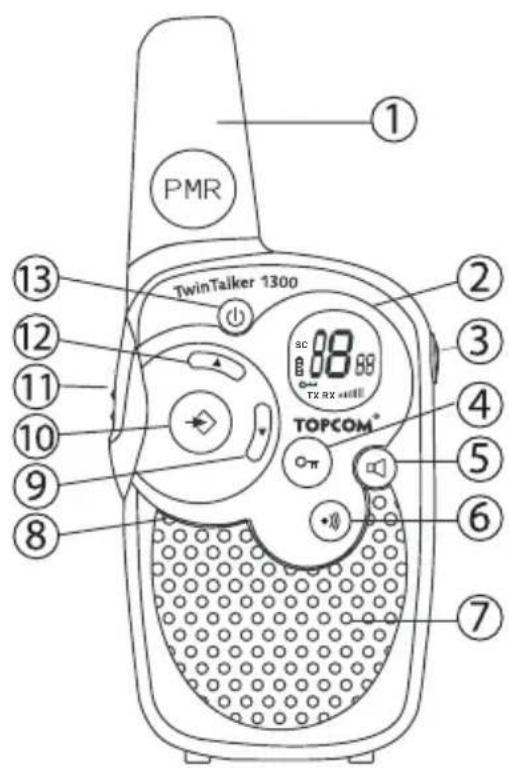

8 NÄPPÄIMET

PMR TwinTalker 1300 sc 88 88 TX RX unit TOPCOM® ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰

1.ANTENNI
2.Nestekidenäyttö
3.KAIUTIN/MIKROFONI/LATURI-liitin
4.LUKKO-näppäin
5.MONITORI-näppäin

6.SOITA-näppäin

- Lähettää kutsuäänen

7.KAIUTIN

8.MIKROFONI

9.ALAS-näppäin

• Hiljentää kaiuttimen äänenvoimakkuutta

• Valitsee valikon edellisen toiminnon.

• VALIKKO-näppäin

- Siirry valikkoon.

11.PUHE-näppäin PTT

• Paina, kun haluat puhua, vapauta kun haluat kuunnella
• Vahvistaa valikossa näkyvän asetuksen

12.YLÖS-näppäin

• Lisää kaiuttimen äänenvoimakkuutta
• Valitsee valikon seuraavan toiminnon.

13.ON/OFF-painike

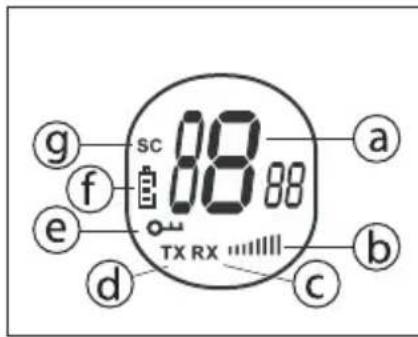

9 NESTEKIDENÄYTÖN TIEDOT

g sc 88:00 f TX RX e a b c d e

a. Kanavan numero
b. Kaiuttimen nenvoimakkuus
c. RX-kuvake - N kyy, kun signaalia vastaanotetaan
d. TX-kuvake - N kyy, kun signaalia I hetet n
e. Lukko-kuvake - N kyy, kun n pp imist on lukittu .
f. Akkujen varaustilanteen merkkivalo
g. Selaus-kuvake - N kyy, kun selaustoiminto on k yt ss

10 AKKUJEN VARAUSTILANNE/AKKUJEN HEIKON VARAUKSEN MERK-KIVALO

AKKUJEN VARAUSTILANNE näkyy nestekidenäytön AKKU-symbolin palkkeina.

Akku täynnä

Akku lähes täysi

Akku lähes tyhjä

Akku tyhjä

Kun AKKUJEN VARAUSTILANNE on matala, AKKU-kuvake vilkkuu, jotta huomaisit vaihtaa tai ladata akut.

Vie käytetyt paristot niille tarkoitettuun keräyspisteeseen, äläkä heitä niitä tavallisen kotitalousjätteen sekaan. Älä aiheuta oikosulkua tai heitä paristoja tuleen. Poista akut, jos laite on käyttämättä pidemmän aikaa.

PMR-laitteessa voidaan käyttää neljää alkaliparistoa tai ladattavaa NiMh AAA -akkua (akut eivät sisälly pakkaukseen).

Käytä vain erillistä AC/DC-LATURIA (ei sisälly pakkaukseen), kun lataat "AAA"-akkuja (Pakkaus ei sisällä akkuja eikä laturia). Älä lataa tätä laitetta, jos käytät tavallisia "AAA"-alkaliparistoja.

Kun käytät ladattavia akkuja, voit ladata akut erillisen laturin avulla.

• Aseta laitteeseen neljä ladattavaa "AAA"-akkua (eivät sisälly pakkaukseen).
• Liitä 7,5 V DC / 200 mA -laturin pieni liitin SPK/MIC/CHG-liitäntään (3) ja sen toinen pää pistorasiaan.
• Varmista, ettei laite ole kytketty päälle, jotta akut latautuisivat kunnolla. Akkujen varaustilanne ei näy, kun akkuja ladataan OFF-tilassa

HUOM: Akkujen lataaminen kestää noin 7-10 tuntia.

12 TWINTALKER 1300 -RADIOPUHELIMEN KÄYTTÖ

12.1 LAITTEEN KYTKEMINEN PÄÄLLE/POIS PÄÄLTÄ

- Virran kytkeminen; paina -näppäintä. Laite antaa äänimerkin, ja nestekidenäyttöön ilmestyy käytössä oleva kanava.

- Laitteen kytkeminen pois päältä; paina uudelleen -näppäintä. Laite antaa äänimerkin, ja nestekidenäyttö pimenee.

12.2 KAIUTTIMEN ÄÄNENVOIMAKKUUDEN SÄÄTÖ

Kaiuttimen äänenvoimakkuutta voidaan säätää /-näppäimellä. Äänenvoimakkuuden taso näkyy nestekidenäytössä.

12.3 SIGNAALIN VASTAANOTTAMINEN

Laite on jatkuvasti VASTAANOTTO-tilassa, kun laite on päällä eikä lähetä signaalia. Kun laite vastaanottaa signaalin käytössä olevalla kanavalla, näyttöön ilmestyy RX-kuvake.

Jotta muut kuulisivat viestisi, heidän on oltava kanssasi samalla kanavalla.

12.4 SIGNAALIN LÄHETTÄMINEN

• Paina hetken aikaa mäppäintä.
• Pidä laitetta pystysuorassa ja MIKROFONI 10 cm etäisyydellä suusta ja puhu mikrofoniin.
  • Vapauta fälläppäin, kun päätät signaalin lähettämisen.

12.5 KANAVIEN VAIHTO

PMR-laitteessa on kahdeksan kanavaa.

Kanavien vaihto:

• Paina näppäintä kerran, ja nestekidenäytössä vilkkuu käytössä olevan kanavan numero.
• Paina tai -näppäintä, kun haluat vaihtaa kanavaa.
• Paina -räppäintä, kun haluat vahvistaa kanavan valinnan ja palata normaalitilaan.

HUOM: Jokainen samalla kanavalla oleva PMR-laite voi vastaanottaa ja kuulla keskustelusi.

12.6 MONITOR-TOIMINTO

Voit valvoa MONITOR-toiminnon avulla käytössä olevan kanavan heikompia signaaleja.

• Paina - näppäintä, kun haluat käynnistää normaalivalvonnan.
• Paina hetken aikaa -näppäintä. Vapauta näppäin viiden sekunnin kuluttua. Kanavien valvontatoiminto on jatkuvasti käytössä, kunnes painat uudestaan näppäintä.

12.7 KANAVIEN SELAUS

KANAVIEN SELAUS -toiminnon aikana laite etsii jatkuvasti aktiivisia signaaleja kanavilta 1-8.

• Paina ja -näppäintä 2 sekunnin ajan.
• Vapauta näppäimet. Näytössä oleva kanava vaihtuu kanavien selailun aikana.
- Kun aktiivinen signaali (joltain kahdeksalta kanavalta) löytyy, KAVAVAN SELAUS pysähtyy, ja kuulet aktiivisen signaalin.
- Kun aktiivinen signaali (yksi kahdeksasta kanavasta) löytyy, paina tai -näppäintä, jos haluat ohittaa kyseisen kanavan ja etsiä toisen aktiivisen kanavan.
- Paina -näppäintä, jos haluat puhua valitulla kanavalla tai -näppäintä, jos haluat lopettaa kanavien selauksen.

12.8 NÄPPÄINLUKKO

• Paina -näppäintä kaksi sekuntia, kun haluat lukita näppäimistön tai poistaa lukituksen. NÄPPÄIN-LUKKO-kuvake näkyy nestekidenäytössä.
• Paina hetken aikaa näppäintä uudestaan, kun haluat avata näppäinten lukituksen.

12.9 KUTSUÄÄNET

Kutsuäänen avulla ilmoitat muille, että haluat puhua.

a. Kutsu nen valinta

Valittavanasi on viisi kutsuääntä.

• Paina -näppäintä kaksi kertaa. Näyttöön ilmestyy CA.
• Paina tai -näppäintä, kun haluat valita toisen kutsuäänen tai valitse käytettävä kutsuääni OF-näppäimen avulla.
• Paina -näppäintä, kun haluat vahvistaa valinnan ja palata valmiustilaan.

Press briefly. Kutsuääntä lähetetään kolme sekuntia valitulla kanavalla.

12.10 NÄPPÄINÄÄNI PÄÄLLÄ/POIS PÄÄLTÄ

Kun painat -n pp int, laite antaa lyhyen äänimerkin.

Näppäinäänen valinta.

• Paina -näppäintä kolme kertaa. 'to' ilmestyy näyttöön.
• Paina -näppäintä, kun haluat ottaa käyttöön näppäinäänet (ON) tai , kun haluat poistaa näppäinäänet (OF).
• Paina -näppäintä, kun haluat vahvistaa valinnan ja palata normaalitilaan.

12.11 KUITTAUS-ÄÄNIMERKKI PÄÄLLÄ/POIS PÄÄLTÄ

Kun PTT -n pp in vapautetaan, laite antaa kuittausänen, joka vahvistaa, että olet lopettanut puhumisen.

Kuittausäänen valinta.

• Paina -näppäintä neljä kertaa. 'ro' ilmestyy näyttöön.
• Paina enäppäintä, kun haluat ottaa käyttöön kuittausmerkin (ON) tai , kun haluat kytkeä pois päältä kuittausmerkin (OF).
• Paina 📂appäintä, kun haluat vahvistaa valinnan ja palata normaalitilaan.

12.12 \* LISÄLAITTEENA OLEVAN KUULOKKEEN LIITTÄMINEN

Twintalker 1300 -radiopuhelimeen voi liittää ulkoisen mikrofonin ja kaiuttimen (eivät sisälly pakkaukseen)

Liitin sijaitsee laitteen yläosassa olevan suojakumin alla. Kun haluat liittää ulkoisen kaiutin/mikrofoni-kuulokkeen, nosta laitteen yläosassa olevaa kumiläppää, jotta liitin tulisi esille. Aseta sopiva liitin paikalleen.

13 TEKNISET TIEDOT

KanavatTaajuusKantamaAkutL hetystehoModulaatiolajiKanavav li

8446.00625MHz - 446.09375 MHzJopa 3 Km (ulkona avoimessa maastossa)Kolme AAA alkaliparistoa tai ladattavaa NiMH-akkua=< 500mW ERPFM - F3E12,5 Khz

Channel Frequency Chart:
Channel	Frequency (MHz)
1	446,00625
2	446,01875
3	446,03125
4	446,04375
5	446,05625
6	446,06875
7	446,08125
8	446,09375

14 TAKUU

14.1 TAKUUAIKA

Topcom-laitteilla on 24 kuukauden takuu. Takuuaika alkaa sinä päivänä, jolloin uusi laite ostetaan. Akkujen ja paristojen takuuaika on 6 kuukautta ostosta. Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintohäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä.

Takuu myönnetään alkuperäistä kuittia vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

14.2 TAKUUTOIMET

Palauta viallinen laite Topcomin palvelukeskukseen ostokuitin kera.

Jos laitteeseen tulee vika takuuaikana, Topcom tai sen virallisesti nimetty palvelukeskus korjaa materiaali- tai valmistusvirheistä johtuvat viat maksutta.

Topcom voi täyttää takuuvelvollisuutensa joko korjaamalla tai vaihtamalla viallisen laitteen tai viallisen laitteen osan. Jos laite vaihdetaan uuteen, tilalle annetun laitteen väri ja malli voivat poiketa alkuperäisen laitteen väristä ja mallista.

Alkuperäinen ostopäivämäärä määrää takuuajan alkamisajankohdan. Takuuaika ei pitene, jos Topcom tai sen nimetty palvelukeskus vaihtaa tai korjaa laitteen.

14.3 TAKUUEHDOT

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita, eikä vaurioita, jotka johtuvat muiden kuin Topcomin suosittelemien, ei-alkuperäisten osien tai lisälaitteiden käytöstä.

Langattomat Topcom-puhelimet on suunniteltu käytettäväksi ainoastaan uudelleenladattavien paristojen kanssa. Takuui ei korvaa muiden kuin uudelleenladattavien paristojen käytöstä aiheutuneita vaurioita.

Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinko, aiheuttamia vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita.

Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukemattomiksi.

Takuu ei ole voimassa, jos laitteen omistaja tai epäpätevä, muu kuin virallisesti nimetty Topcom-palvelukeskus on korjannut tai muutellut

laitetta.

Laite noudattaa R&TTE-direktiivien vaatimuksia, mikä on vahvistettu CE-merkillä.
