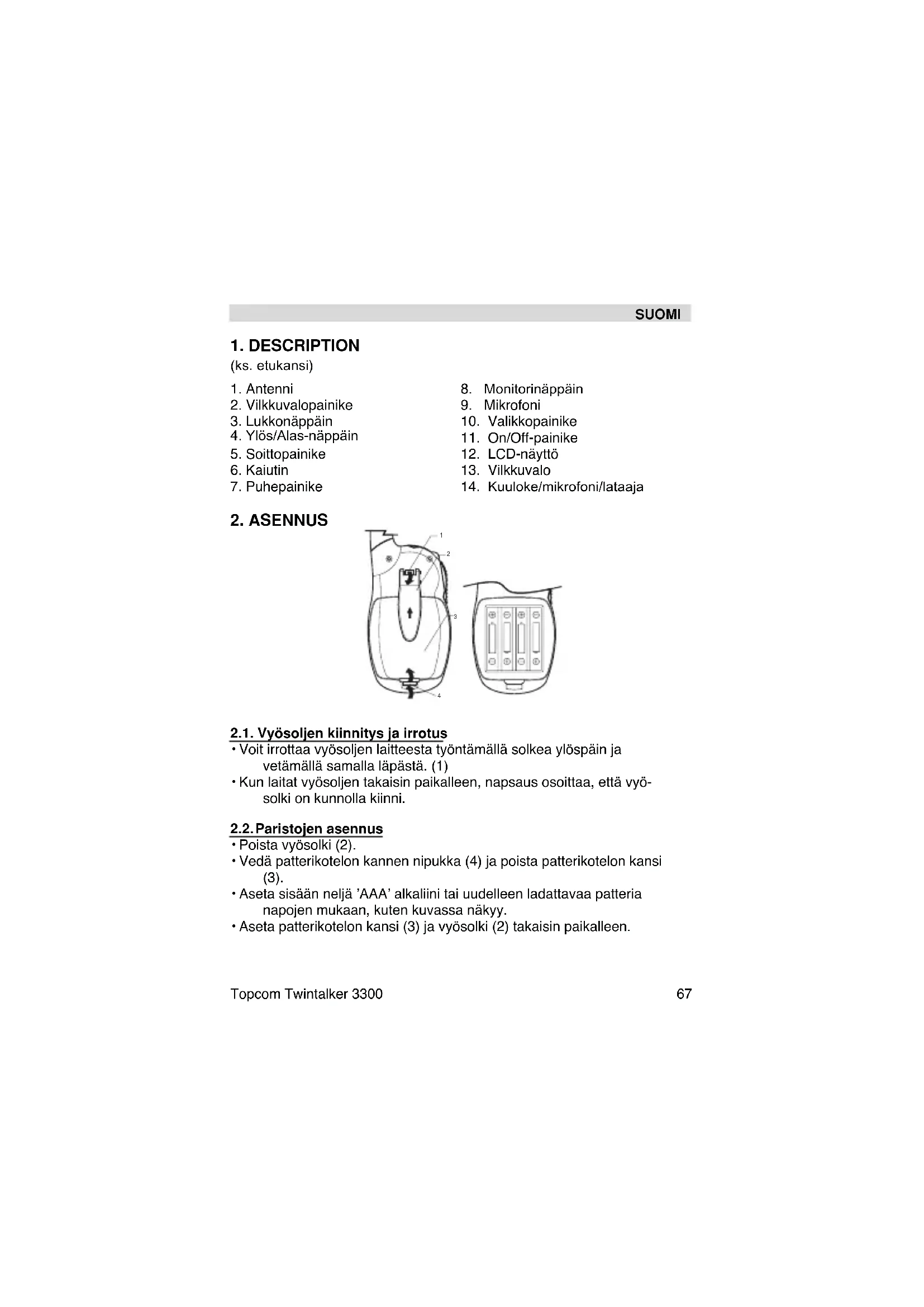

KÄYTTÖOHJE Twintalker 3300 TOPCOM

1. Antenni
2. Vilkkuvalopainike
3. Lukkonäppäin
4. Ylös/Alas-näppäin
5. Soittopainike
6. Kaiutin

7. Puhepainike

8. Monitorinäppäin

9. Mikrofoni
10. Valikkopainike
11. On/Off-painike
12. LCD-näyttö
13. Vilkkuvalo
14. Kuuloke/mikrofoni/lataaja

2. ASENNUS

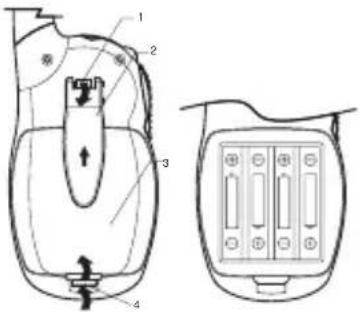

2.1. Vyösoljen kiinnitys ja irrotus

• Voit irrottaa vyösoljen laitteesta työntämällä solkea ylöspäin ja vetämällä samalla läpästä. (1)
• Kun laitat vyösoljen takaisin paikalleen, napsaus osoittaa, että vyösolki on kunnolla kiinni.

2.2. Paristojen asennus

• Poista vyösolki (2).
• Vedä patterikotelon kannen nipukka (4) ja poista patterikotelon kansi (3).
• Aseta sisään neljä 'AAA' alkaliini tai uudelleen ladattavaa patteria napojen mukaan, kuten kuvassa näkyy.
• Aseta patterikotelon kansi (3) ja vyösolki (2) takaisin paikalleen.

SUOMI

3. LCD-NÄYTTÖ

A. RX-kuvake. Näkyy lähetystä vastaanotettaessa.
B. TX-kuvake. Näkyy lähetettäessä.
C. Kaiuttimen äänenvoimakkuustaso
D. Valikkolukon symboli
E. Paristojen virtamäärä
F. Näkyy VOX-moodin aikana.
G. Näkyy kanavanhakutoiminnon aikana.
H. Kanavan numero (1-8)
I. CTCSS-koodi (1-38)

4. ALOITUS

4.1. Käynnistys ja sammutus

Voit käynnistää laitteenpitämällä virtapainiketta pohjassa. Laite piippaa ja LCD-näytössä näkyy nykyinen kanava.

Voit sammuttaa laitteenpitämällä virtapainiketta duudelleen pohjassa.

Laite piippaa ja LCD-näyttö sammuu.

4.2. Kaiuttimen äänenvoimakkuuden säätö

Kaiuttimen äänenvoimakkuutta voi säätää painamalla siirtymispainiketta ylös tai alas. Kaiuttimen äänenvoimakkuustaso näkyy LCD-näytössä.

4.3. Lähetyksen vastaanotto

Laite on vastaanotto- moodissa, kun se on päällä eikä lähetä. Kun vastaanotat lähetyksen nykyisellä kanavalla, näytössä näkyy RX-kuvake.

4.4. Lähetys

1. Voit lähettää pitämällä puhepainiketta pohjassa.
2. Pidä laite pystyasennossa mikrofoni 5 cm:n päässä suusta ja puhu mikrofoniin.
3. Vapauta puhepainike, kun olet lopettanut lähetyksen.

TÄRKEÄÄ: Jotta muut voisivat vastaanottaa lähetyksesi, heidän tulee olla kanssasi samalla kanavalla ja käyttää samaa CTCSS-koodia kuin sinä. Lisätietoja kohdassa "Kanavan vaihto"

5. TOIMINTA

5.1. Kanavan vaihto

PMR:ssä on 8 mahdollista kanavaa.

Voit vaihtaa kanavaa seuraavasti:

1. Paina kerran valikkopainiketta . Nykyisen kanavan numero vilkkuu LCD-näytössä.
2. Voit vaihtaa kanavaa painamalla siirtymispainiketta ylös tai alas.
3. Vahvista kanavanvalinta ja siirry CTCSS SUB-CHANNEL SELECTION -moodiin painamalla valikkopainiketta ,tai valitse haluamasi kanava ja palaa normaalitilaan painamalla puhepainiketta.

2-numeroinen CTCSS-koodi vastaa tiettyä radion lähettämää äänitaajuutta. Käyttäjät, jotka ovat samalla kanavalla ja jotka käyttävät samaa CTCSS-koodia, voivat kuulla toisensa. He eivät kuule muita samalla kanavalla olevia käyttäjiä, elleivät nämä käytä täsmälleen samaa CTCSS-koodia.

Twintalker 3300:ssa on käytettävissä 38 CTCSS-koodia.

1. Paina kaksi kertaa valikkopainiketta . CTCSS-koodi alkaa vilkkua.
2. Voit vaihtaa CTCSS-koodia painamalla siirtymispainiketta ylös tai alas.
3. Vahvista valinta ja palaa normaalitilaan painamalla puhepainiketta.
4. Voit vahvistaa valinnan ja siirtyä seuraavaan valintaan painamalla valikkopainiketta ✦.

HUOMAUTUS: Jokainen samalle kanavalle asetettu PMR voi vastaanottaa ja kuunnella

keskustelua, vaikka muut käyttäisivätkin CTCSS-koodia.

5.3. Monitor

Valvontatoiminnolla voit tarkistaa heikommat signaalit nykyisestä kanavasta.

• Jos haluat normaalin valvonnan, paina siirtymispainike oikealle
• Ja pidä sitä pohjassa. Voit vapauttaa painikkeen 3 sekunnin kuluttua. Kanavan valvonta on nyt päällä, kunnes painat puhepainiketta.

SUOMI

5.4. Näppäimistön lukitus

Paina ja pidä painettuna MENU (önnäppäintä 5 sekuntia aktivoimaan tai passivoimaan BUTTON LOCK (NÄPPÄIMISTÖN LUKITUS) muoto. BUTTON LOCK ikoni näkyy LCD ruudussa. Paina ja pidä painettuna MENU (önnäppäintä uudelleen passivoidaksesi BUTTON LOCK

5.5.VOX-toiminto

PMR: ssä toimii VOX-puheohjaustoiminto. VOX-toiminnossa radio lähettää signaalin, kun äänesi tai jokin ympäristön ääni aktivoi sen. VOX-toimintoa ei suositella, jos radiota käytetään äänekkäässä tai tuulisessa ympäristössä.

1. Paina valikkopainiketta 3 kertaa.

2. Voit ottaa VOX-toiminnon käyttöön painamalla siirtymispainiketta ylös. Voit valita VOX-toiminnon herkkyystason painamalla siirtymispainiketta ylös. Herkkyystaso näkyy näytön oikeassa kulmassa. Saat VOX-toiminnon pois käytöstä painamalla siirtymispainiketta alas, kunnes näytössä näkyy OFF.

3. VOX-moodissa näytössä näkyy VOX-kuvake.

4. Vahvista valinta ja palaa normaalitilaan painamalla puhepainiketta.

5.6. Kanavanhaku

Kanavanhakutoiminnon avulla voit etsiä aktiivisia signaaleja (kanavia 1-8).

1. Paina siirtymispainike ylös. Paina samalla lyhyesti valikkopainiketta →, niin kanavanhaku käynnistyy.

2. Vapauta siirtymispainike.

3. Kun aktiivinen signaali (yksi 8 kanavasta) löytyy, kanavanhaku keskeytyy ja kuulet kyseisen signaalin.

4. Voit kommunikoida aktiivisen kanavan kautta painamalla puhepainiketta. Voit poistaa kanavanhaku-toiminnon käytöstä painamalla valikkopainiketta

5. Kun aktiivinen signaali (yksi 8 kanavasta) löytyy, voit ohittaa nykyisen kanavan ja etsiä muita aktiivisia kanavia painamalla siirtymispainiketta ylös tai alas.

5.7. Paristojen virtamäärän/ heikkenemisen ilmaisin

• Paristojen virtamäärä ilmaistaan neliöiden lukumäärällä LCD-näytön paristokuvakkeessa.
• Kun paristojen virta on vähissä, paristokuva vilkkuu ja ilmoittaa, että paristot on vaihdettava tai ladattava.

5.8. Ladattavien paristojen käyttö

Tärkeää: Älä lataa tätä laitetta AC/DC-muuntajalla, jos käytät tavallisia "AAA"-paristoja. Käytä AC/DC-muuntajaa vain, jos käytät ladattavia "AAA"-paristoja (eivät mukana).

Toimi AC/DC-muuntajaa ja ladattavia paristoja käyttäessäsi seuraavasti:

1. Laita neljä ladattavaa "AAA"-paristoa paikalleen (eivät mukana).
2. Laita 12 V DC / 100 mA -muuntaja (ei mukana) laitteen sivulla olevaan latausliittimeen ja kytke muuntaja päälle painamalla virtapainiketta.

HUOMAUTUS: Laite ei voi lähettää, kun paristot latautuvat.

Paristojen täydellinen lataus kestää 8-10 tuntia.

5.9. Kuulokkeen käyttö

Voit käyttää PMR:ää luurin kanssa (ei mukana). Luuri liitetään EAR/MIC-liittimeen.

5.10. Merkkiäänien lähetys

Voit lähettää merkkiääniä, joiden avulla toinen käyttäjä tunnistaa sinut. Voit käyttää merkkiääniä myös lähetyksen alun ja lopun osoittamiseen.

1. Paina soittopainiketta ja vapauta se. Merkkiääni kuuluu 3 sekunnin ajan.
2. Merkkiäänesi kuuluu samalla kanavalla ja lähistöllä oleville vastaanottajille.

5.11. Vilkkuvalo

Voit aktivoida valon pitämällä vilkkuvalopainiketta pohjassa.

1. TEKNISET TIEDOT

KanavatCTCSS-alikanavaLähtöteho (TX)Kuuluvuusalue

8 kanavaa38/kanavaLähtöteho: 0,5W (max)Jopa 3 km (esteetön tila)

SUOMI

7. TURVALLISUUSOHJEET

7.1. Vioittunut antenni

Älä käytä laitetta, jonka antenni on vioittunut. Jos vioittunut antenni osuu ihoon, voi syntyä lieviä palovammoja.

7.2. Paristot

Paristot voivat aiheuttaa omaisuusvahinkoja ja/tai ruumiillisia vaurioita (kuten palovammoja), jos sähköä johtavat materiaalit (kuten korut, avaimet tai metalliketjut) koskettavat paljaita paristonnapoja. Esine voi muodostaa virtapiirin (oikosulku) ja tulla kuumaksi. Käsittele ladattuja paristoja huolella, etenkin kun säilytät niitä taskussa, laukussa tai muussa metalliosia sisältävässä paikassa. Älä vaihda tai lataa paristoja räjähdysherkässä ympäristössä. Paristoja asennettaessa tai poistettaessa voi syntyä kipinöitä, jotka voivat aiheuttaa räjähdyksen.

7.3.Turvatyynyillä varustetut ajoneuvot

Älä sijoita laitetta turvatyynyn yläpuolelle tai turvatyynyn vaikutusalueelle. Turvatyyny aiheuttaa täyttyessään suuren voiman. Jos laite on turvatyynyn vaikutusalueella ja turvatyyny täyttyy, laite voi sinkoutua suurella voimalla ja aiheuttaa vakavia vammoja.

7.4. Räjähdysherkät ympäristöt

Laita laite pois päältä räjähdysherkässä ympäristössä, ellei laitetta ole erityisesti suunniteltu kyseisenlaiseen ympäristöön. Kipinät voivat räjähdysherkässä ympäristössä aiheuttaa räjähdyksen tai tulipalon, joista voi olla seurauksena ruumiillisia vammoja tai jopa kuolema.

7.5. Räjäytysalueet ja räjähdysnallit

Mahdollisen räjäytystyön aiheuttaman häiriön välttämiseksi laita laite pois päältä räjäytysalueilla ja sähkönallien lähellä sekä alueilla, joissa pyydetään sammuttamaan kaksisuuntaiset radiot. Noudata kaikkia ohjeita ja sääntöjä. Huomautus: Räjähdysherkät alueet on usein, mutta ei aina, selkeästi merkitty. Niitä ovat tankkausalueet, kuten kannen alapuolinen alue veneessä, polttoaineen ja kemikaalien kuljetusalueet ja varastointilaitokset; alueet, joissa ilma sisältää kemikaaleja tai hiukkasia, kuten vilja-, pöly- tai metallihiukkasia; ja kaikki muut alueet, joissa sinua normaalisti pyydetään sammuttamaan kulkuvälineesi moottori.

SUOMI

7.6. Elektromagneettinen häiriö/yhteensopivuus

Lähes kaikki sähkölaitteet ovat herkkää elektromagneettiselle häiriölle (EMI), jos ne on puutteellisesti suojattu tai suunniteltu tai muuten määritelty puutteellisesti elektromagneettista yhteensopivuutta varten.

Sulje laite kaikissa paikoissa, joissa ohjeet niin käskevät. Sairaalat tai terveydenhuoltolaitokset voivat käyttää laitteita, jotka ovat herkkä ulkopuoliselle radiotaajuusenergialle.

Sulje laite lentokoneessa, kun niin käsketään. Laitteen käytön tulee olla lentoyhtiön säännösten ja henkilökunnan ohjeiden mukaista.

8. PUHDISTUS

Puhdista laite pehmeällä ja kostealla liinalla. Älä käytä puhdistusaineita tai liuottimia - ne voivat vaurioittaa laitteen kuorta ja päästessään laitteen sisään aiheuttaa pysyviä vaurioita. Pyyhi paristolokeron liittimet kuivalla ja nyppyyntymättömällä liinalla. Jos laite kastuu, laita virta pois päältä ja poista paristot välittömästi. Kuivaa paristolokero pehmeällä liinalla mahdollisten vesivahinkojen minimoimiseksi. Jätä paristolokeron kansi auki yön ajaksi tai kunnes lokero on täysin kuiva. Älä käytä laitetta ennen kuin se on täysin kuiva.

SUOMI

9. TAKUU

Tällä laitteella on 24 kuukauden takuu. Takuu myönnetään alkuperäistä kuittia tai kuittikopiota vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

Takuuaikana Topcom korjaa kaikki materiaali- ja valmistusvirheistä johtuvat vauriot veloituksetta. Topcom voi täyttää takuuvelvollisuutensa joko korjaamalla tai vaihtamalla viallisen laitteen.

Takuu kumoutuu, jos ostaja tai pätemätön kolmas osapuoli yrittää korjata laitetta.

Takuu ei korvaa asiantuntemattomasta käsittelystä tai käytöstä johtuvia vaurioita, eikä vaurioita, jotka johtuvat muiden kuin Topcomin suosittelemien, ei-alkuperäisten osien tai lisälaitteiden käytöstä.

Takuu ei korvaa ulkopuolisten tekijöiden aiheuttamia vikoja, kuten salama-, vesi- tai palovahinko, eikä se ole enää voimassa, jos laitteen yksikkönumerot on muutettu, poistettu tai tehty lukemattomiksi.

Huomautus: Jos palautat laitteen, muista liittää mukaan ostokuitti.
