BEDIENUNGSANLEITUNG Twintalker 3300 TOPCOM

USER MANUAL HANDLEIDING GEBRAUCHSANWEISUNG

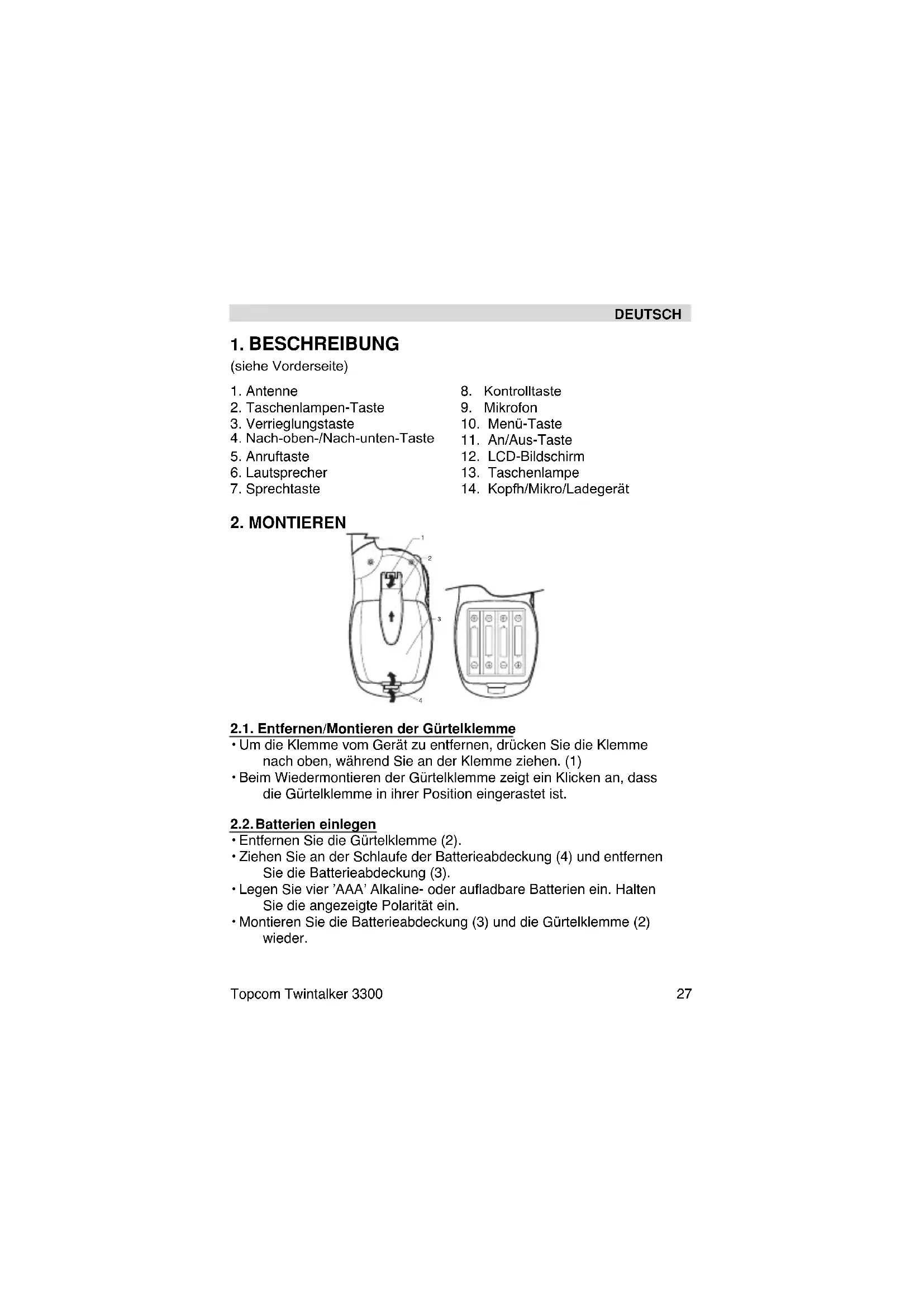

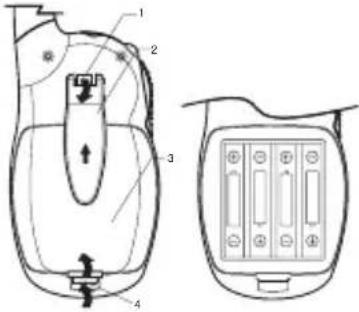

2.1. Entfernen/Montieren der Gürtelklemme

• Um die Klemme vom Gerät zu entfernen, drücken Sie die Klemme nach oben, während Sie an der Klemme ziehen. (1)

• Beim Wiedermontieren der Gürtelklemme zeigt ein Klicken an, dass die Gürtelklemme in ihrer Position eingerastet ist.

• Entfernen Sie die Gürtelklemme (2).

• Ziehen Sie an der Schlaufe der Batterieabdeckung (4) und entfernen Sie die Batterieabdeckung (3).

• Legen Sie vier ’AAA’ Alkaline- oder aufladbare Batterien ein. Halten Sie die angezeigte Polarität ein.

• Montieren Sie die Batterieabdeckung (3) und die Gürtelklemme (2) wieder.

2. Taschenlampen-Taste

3. Verrieglungstaste

4. Nach-oben-/Nach-unten-Taste

14. Kopfh/Mikro/Ladegerät

A. RX-Symbol. Wird angezeigt, wenn ein Signal empfangen wird. B. TX-Symbol. Wird angezeigt, wenn ein Signal gesendet wird. C. Lautstärke der Lautsprecher D. Symbol Menüverrieglung E. Batteriestand F. Im VOX-Modus angezeigt. G. Im KANAL-SCAN-Modus angezeigt. H. Kanalnummer (1-8)

I. CTCSS-Code (1-38)

4.1. Schalten Sie das Gerät AN/AUS Zum Aktivieren; Drücken Sie die POWER-Taste und lassen Sie sie eingedrückt. Es ertönt ein "Piepton" und im LCD-Bildschirm wird der aktuelle Kanal angezeigt. Zum Ausschalten; Drücken Sie erneut die POWER-Taste und lassen Sie sie eingedrückt. Es ertönt ein "Piepton" und der LCD-Bildschirm wird leer.

Die Lautsprecherlautstärke einstellen Die Lautsprecherlautstärke kann eingestellt werden, indem man dieTaste NACH OBEN oder NACH UNTEN drückt. Die Lautsprecherlautstärke wird im LCD angezeigt.

Ein Signal empfangen Wenn das Gerät angeschaltet ist und nicht sendet, befindet es sich ununterbrochen im EMPFANGS-Modus. Wenn Sie im aktuellen Kanal ein Signal empfangen, wird das RX-Symbol angezeigt.

1. Drücken Sie die SPRECH-Taste zum SENDEN.

2. Halten Sie das Gerät vertikal mit dem MIKROFON 5 cm vom Mund

entfernt und sprechen Sie in das Mikrofon.

3. Lassen Sie die SPRECH-TASTE los, wenn Sie fertig sind.

WICHTIG: Damit andere Personen Ihre Übertragung empfangen können, müssen Sie sich im selben Kanal befinden und denselben CTCSS-Code eingestellt haben, den Sie gerade verwenden. Siehe ’Änderung der Kanäle’

5.1. Änderung der Kanäle Der PMR hat 8 verfügbare Kanäle. Zum Ändern der Kanäle:

1. Drücken Sie einmal die MENÜ -Taste. Die aktuelle Kanalnummer

blinkt im LCD-Bildschirm.

2. Drücken Sie die NACH OBEN- oder NACH UNTEN-Taste um den

3. Drücken Sie die MENÜ -Taste als Bestätigung der Kanalauswahl

und gehen Sie zum CTCSS UNTERKANAL AUSWAHL-Modus oder drücken Sie die SPRECH-Taste um den gewünschten Kanal auszuwählen und zum NORMALEN Modus zurückzukehren.

CTCSS (ContinuousTone Coded Squelch System) Der 2stellige CTCSS-Code entspricht einer speziellen Tonfrequenz, die Radiowellen sendet. Zwei Benutzer mit demselben Kanal und CTCSS können einander hören. Sie können niemand anders hören, bevor die anderen Funkgeräte denselben CTCSS-Code eingestellt haben. Der Twintalker 3300 verfügt über 38 CTCSS-Codes.

1. Drücken Sie zweimal die MENÜ -Taste, der CTCSS-Code blinkt.

2. Drücken Sie die NACH OBEN- oder NACH UNTEN-Taste, um den

CTCSS-Code zu ändern.

3. Drücken Sie die SPRECH-Taste um Ihre Auswahl zu bestätigen und

zum NORMALEN Modus zurückzukehren.

4. Zum Bestätigen und Wechseln zur nächsten Option drücken Sie die

MENÜ -Taste. ANMERKUNG: Jedes PMR, welches auf denselben Kanal eingestellt, kann das Gespräch empfangen und mithören , auch wenn der andere einen CTCSS-Code verwendet.

Kontrolle Sie können die ÜBERWACHUNGS-Funktion verwenden, um nach schwächeren Signalen im aktuellen Kanal zu suchen.

• Drücken Sie die Kontrolltaste für normale Überwachung .

• Drücken Sie die Kontrolltaste. Nach 3 Sekunden können Sie die Taste loslassen. Sie überwachen nun ununterbrochen den Kanal, bis Sie die SPRECH-Taste drücken.30 Topcom Twintalker 3300 DEUTSCH

5.4.Tastenverriegelung

Drücken Sie die VERRIEGLUNGS ( )-Taste und halten sie 5 Sekunden lang gedrückt, um die Tastenverriegelung zu aktivieren oder deaktivieren. Das Symbol TASTENVERRIEGELUNG wird im LCD-Display angezeigt. Drücken Sie die VERRIEGLUNGS ( )-Taste und halten sie erneut gedrückt, um die TASTENVERRIEGLUNG zu deaktivieren

VOX-Auswahl Das PMR eignet sich für stimmaktivierte Übertragung (Voice Activated transmission - VOX). Im VOX-Modus sendet das Radio ein Signal, wenn es von Ihrer Stimme oder einem anderen Geräusch in Ihrer Nähe aktiviert wird. VOX-Betrieb ist nicht zu empfehlen, wenn Sie Ihr Funkgerät in einer lauten oder windigen Umgebung verwenden wollen.

1. Drücken Sie die MENÜ-Taste 3 mal.

2. Drücken Siedie NACH OBEN-Taste um die VOX-Funktion

EINZUSCHALTEN. Drücken Sie den Navigator nach oben, um das VOX-Empfindlichkeitsniveau einzustellen, welches in der rechten Ecke des Displays angezeigt wird. Drücken Sie die NACH UNTEN- Taste, bis AUS im Display erscheint, um VOX AUSZUSCHALTEN.

3. Im VOX-Modus wird das VOX-Symbol angezeigt.

4. Zur Bestätigung Ihrer Auswahl und um zum NORMALEN MODUS

zurückzukehren, drücken Sie die SPRECH-Taste.

Kanalscan KANAL SCAN sucht in einer Endlosschleife von Kanal 1 bis 8 nach aktiven Signalen.

1. Drücken Sie die NACH OBEN-Taste. Drücken Sie gleichzeitig und

kurz die MENÜ-Taste um das Scannen zu starten.

2. Lassen Sie die NACH OBEN-Taste los.

3. Wenn ein aktives Signal (einer der 8 Kanäle) gefunden wird, pausiert

der KANALSCAN und Sie hören das aktive Signal.

4. Drücken Sie die SPRECH-Taste um über den Kanal des aktiven

Signals zu sprechen. Drücken Sie die MENÜ-Taste um KANALSCAN zu deaktivieren.

5. Wenn ein aktives Signal (einer der 8 Kanäle) gefunden wird, drücken

Sie die NACH OBEN- oder NACH UNTEN-Taste, um den aktuellen Kanal zu überspringen und einen anderen aktiven Kanal zu suchenTopcom Twintalker 3300 31 DEUTSCH 5.7. Batterieladeanzeige/ Batteriestandsanzeige

• Der BATTERIELADEZUSTAND wird mit der Anzahl der Fächer in dem BATTERIESYMBOL im LCD-Bildschirm angezeigt.

• Wenn die BATTERIELADEANZEIGE niedrig ist, blinkt das BAT- TERIE-Symbol um anzuzeigen, dass die Batterien ausgetauscht oder aufgeladen werden müssen.

Verwendung von wiederaufladbaren Batterien Wichtig: Laden Sie dieses Gerät nicht mit einem AC/DC ADAPTER auf, wenn normale "AAA"-Alkalinebatterien eingelegt sind. Verwenden Sie den als Option erhältlichen AC/DC ADAPTER nur mit "AAA" wiederaufladbaren Batterien (nicht enthalten). Um das PMR mit einem AC/DC ADAPTER und wiederaufladbaren Batterien zu verwenden, gehen Sie wie folgt vor:

1. Legen Sie vier (4) "AAA" wiederaufladbare Batterien ein (nicht enthalten).

2. Stecken Sie den 7,5 V DC / 200 mA ADAPTER (nicht enthalten) in den

LADEANSCHLUSS an der Seite des Geräts und schalten Sie es mit der POWER-Taste AN. ANMERKUNG: Das Gerät kann nicht senden, während die Batterien geladen werden. Es dauert ungefähr 8 bis 10 Stunden um die Batterien vollständig aufzuladen.

Verwendung eines Kopfhörers Sie können das PMR auch mit einem Kopfhörer verwenden (nicht enthalten). Stecken Sie den Kopfhörer in den KOPFH/MIKRO-Anschluss.

Ruftöne senden Sie können Ruftöne verwenden, um den anderen Benutzer darauf aufmerksam zu machen, dass sie sich identifizieren. Sie können Ruftöne auch dazu verwenden den Anfang oder das Ende einer Übertragung anzuzeigen.

1. Drücken Sie die ANRUF-Taste und lassen Sie sie wieder los. Der

RUFTON dauert 3 Sekunden.

2. Ihr RUFTON wird zu den nächstgelegenen Empfängern übertragen,

die sich im selben Kanal befinden.

Taschenlampe Halten Sie die TASCHENLAMPEN-Taste gedrückt um das Licht zu anzuschalten.32 Topcom Twintalker 3300 DEUTSCH

6. TECHNISCHE EIGENSCHAFTEN

7. SICHERHEITSANWEISUNGEN

7.1. Beschädigte Antenne Verwenden Sie kein Gerät mit einer beschädigten Antenne. Wenn eine beschädigte Antenne mit der Haut in Berührung kommt, könnte eine kleine Verbrennung entstehen.

Batterien Batterien können Sachschäden und/oder Körperverletzungen wie Verbrennungen verursachen, wenn leitfähiges Material wie Schmuck, Schlüssel oder Perlenketten die freigelegten Pole berühren. Das Material kann einen Stromkreis schließen (Kurzschluss) und relativ heiß werden. Seien Sie beim Umgang mit geladenen Batterien vorsichtig, vor allem wenn diese in einer Tasche, Handtasche oder einem anderen Behälter mit Metallgegenständen aufbewahrt werden. Tauschen oder laden Sie keine Batterien in einer potentiell explosiven Umgebung. Beim Einlegen oder Entfernen der Batterien könnten Kontaktfunken entstehen und eine Explosion verursachen.

Für Fahrzeuge mit Airbags Legen Sie Ihr Funkgerät nicht in die Zone über einem Airbag oder in den Entfaltungsbereich eines Airbags. Airbags entfalten sich mit großer Kraft. Wenn sich ein Funkgerät im Entfaltungsbereich eines Airbags befindet und der Airbag öffnet sich, könnte das Funkgerät mit großer Wucht angestoßen werden und ernsthafte Verletzungen bei den Insassen des Fahrzeugs verursachen. Kanäle CTCSS Unterkanal Ausgangsleistung (TX) Bereich 8 Kanäle 38 für jeden Kanal Ausgangsleistung: 0.5W (Maximum) bis zu 3 km (freies Gelände)Topcom Twintalker 3300 33 DEUTSCH 7.4. Potentielle explosive Umgebungen Schalten Sie Ihr Funkgerät aus, wenn Sie sich in einer potentiell explosiven Umgebung befinden, außer wenn der Typ speziell zur Verwendung in solchen Umgebungen zugelassen ist. Funken in solchen Umgebungen könnten eine Explosion oder Feuer verursachen, welches zu Körperverletzungen oder zum Tod führen kann.

Sprengzünder und -zonen Um mögliche Störungen bei Sprengarbeiten zu vermeiden, sollten Sie Ihr Funkgerät in der Nähe von elektrischen Zündern oder in ’Sprenggebieten’ oder in folgendermaßen angegebenen Zonen ausschalten: ’Schalten Sie Zweiwegefunkgeräte aus’. Befolgen Sie alle Zeichen und Anweisungen. Anmerkung: Bereiche mit potentiell explosiven Umgebungen sind oft, aber nicht immer, deutlich gekennzeichnet. Dazu gehören Tankbereiche, wie unter Deck von Schiffen, Kraftstoff- oder Chemikalienübertragungs- oder Lageranlagen; Bereiche, in denen die Luft Chemikalien oder Teilchen enthält, wie Getreide, Staub, oder Metallpulver; und alle anderen Bereiche, in denen Sie normalerweise aufgefordert werden, Ihren Fahrzeugmotor abzustellen.

Elektromagnetische Störungen/ Kompatibilität Fast jedes elektronische Gerät ist empfindlich für elektromagnetische Störungen(EMI), wenn es für elektromagnetische Kompatibilität unzulänglich abgeschirmt, entworfen oder gestaltet wurde. Schalten Sie Ihr Gerät in allen Einrichtungen aus, in denen Sie dazu aufgefordert werden. Krankenhäuser oder Gesundheitseinrichtungen könnten Ausrüstungen verwenden, die für externe RF-Energie empfindlich sind. Schalten Sie Ihr Gerät an Bord eines Flugzeugs aus, wenn Sie dazu aufgefordert werden. Jede Verwendung des Geräts muss in Übereinstimmung mit den Bestimmungen der Fluggesellschaft oder der Anweisungen des Flugpersonals erfolgen.34 Topcom Twintalker 3300 DEUTSCH

8. PFLEGE UND WARTUNG

Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; sie könnten das Gehäuse beschädigen und nach innen lecken, was zu dauerhaften Schäden führen kann. Batteriekontakte können mit einem trockenen fusselfreien Tuch gereinigt werden. Wenn das Gerät feucht wird, schalten Sie es aus und entfernen sofort die Batterien. Trocknen Sie das BATTERIEFACH mit einem weichen Tuch, um eventuellen Wasserschaden zu minimieren. Lassen Sie das BATTERIEFACH über Nacht oder bis es vollständig getrocknet ist offen. Verwenden Sie das Gerät nicht, bis es vollständig getrocknet ist.

Für dieses Gerät gilt eine Garantie von 24 Monaten. Die Garantie wird nach Vorlage des Originals oder einer Kopie der Rechnung oder Quittung, auf der das Kaufdatum und das Modell der Einheit angegeben sind, gewährt. In der Garantieperiode repariert Topcom kostenlos alle Defekte, die durch Material- oder Herstellungsfehler aufgetreten sind. Topcom wird nach seinem eigenen Ermessen seinen Garantieverpflichtungen entweder durch Reparatur oder Austausch der fehlerhaften Geräte nachkommen. Alle Garantieansprüche werden ungültig, wenn der Käufer oder nicht authorisierte Dritte eingegriffen haben. Beschädigungen aufgrund falscher Behandlung oder nicht sachgemäßem Betrieb und Schäden, die durch die Verwendung von Teilen, die keine Originalteile sind, oder von nicht von Topcom empfohlenem Zubehör entstanden sind, werden nicht von der Garantie gedeckt. Die Garantie deckt keine Schäden, die durch äußere Faktoren, wie Blitzschlag, Wasser und Feuer entstanden sind. Es besteht keinerlei Recht auf Garantieleistungen, wenn die Seriennummern des Geräts geändert, entfernt oder unleserlich gemacht wurden. Anmerkung: Vergessen Sie bitte nicht Ihren Kaufbeleg beizufügen, wenn Sie das Gerät zurückschicken.Topcom Twintalker 3300 35 ESPAÑOL
