BEDIENUNGSANLEITUNG Twintalker 1300 TOPCOM

MANUEL D’UTILISATEUR / BEDIENUNGSANLEITUNG /

12.1 ALLUMER / ÉTEINDRE L’APPAREIL

446.00625MHz - 446.09375 MHz Jusque 3 Km (terrain dégagé) 3 piles AAA Alcalines ou NiMH rechargeables =< 500mW ERP FM - F3E 12,5 Khz La conformité de l’appareil avec les exigences fondamentales de la directive européenne R&TTE relative aux terminaux, est confirmée par le label CE. HL_TT_1300_all.book Page 23 Wednesday, August 25, 2004 10:53 AMTOPCOM TWINTALKER 1300 24 TOPCOM TWINTALKER 1300 DEUTSCH 1 EINLEITUNG Vielen Dank, dass Sie sich für den Topcom Twintalker 1300 entschieden haben. Es ist ein Sprechfunkgerät mit kurzer Reichweite und geringem Vermögen. Es hat keine laufenden Kosten außer den geringfügigen Kosten, die durch das Aufladen der Batterien entstehen. Der Twintalker 1300 verwendet 8 Kanäle. Es kann in jedem Land, wie auf der Verpackung und in dieser Bedienungsanleitung ausgewiesen, eingesetzt werden. 2VERWENDUNGSZWECK Es kann für Gewerbeeinsätze verwendet werden. Zum beispiel: Bedienung von Baukran, Hebezeug. Es kann auch für Freizeitanwendungen verwendet werden. Zum Beispiel: Um während eines Ausflugs mit 2 oder mehr Autos, Fahrrädern, Skiern in Verbindung zu bleiben. Es kann eingesetzt werden um mit Ihren Kindern den Kontakt zu behalten, wenn sie draußen spielen, usw... 3 SICHERHEITSHINWEISE

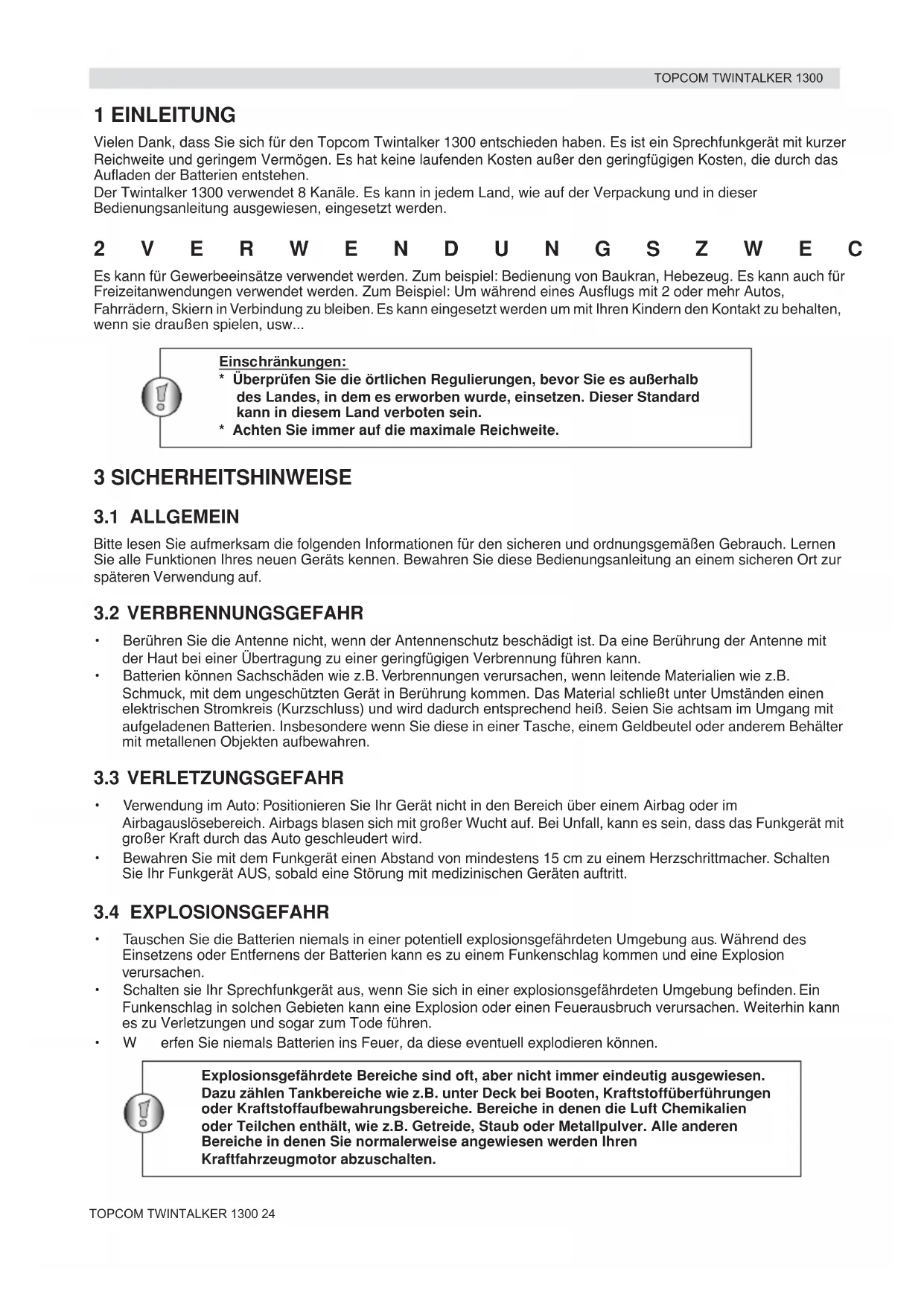

Bitte lesen Sie aufmerksam die folgenden Informationen für den sicheren und ordnungsgemäßen Gebrauch. Lernen Sie alle Funktionen Ihres neuen Geräts kennen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort zur späteren Verwendung auf.

3.2 VERBRENNUNGSGEFAHR

• Berühren Sie die Antenne nicht, wenn der Antennenschutz beschädigt ist. Da eine Berührung der Antenne mit der Haut bei einer Übertragung zu einer geringfügigen Verbrennung führen kann.

• Batterien können Sachschäden wie z.B. Verbrennungen verursachen, wenn leitende Materialien wie z.B. Schmuck, mit dem ungeschützten Gerät in Berührung kommen. Das Material schließt unter Umständen einen elektrischen Stromkreis (Kurzschluss) und wird dadurch entsprechend heiß. Seien Sie achtsam im Umgang mit aufgeladenen Batterien. Insbesondere wenn Sie diese in einer Tasche, einem Geldbeutel oder anderem Behälter mit metallenen Objekten aufbewahren.

3.3 VERLETZUNGSGEFAHR

• Verwendung im Auto: Positionieren Sie Ihr Gerät nicht in den Bereich über einem Airbag oder im Airbagauslösebereich. Airbags blasen sich mit großer Wucht auf. Bei Unfall, kann es sein, dass das Funkgerät mit großer Kraft durch das Auto geschleudert wird.

• Bewahren Sie mit dem Funkgerät einen Abstand von mindestens 15 cm zu einem Herzschrittmacher. Schalten Sie Ihr Funkgerät AUS, sobald eine Störung mit medizinischen Geräten auftritt.

3.4 EXPLOSIONSGEFAHR

• Tauschen Sie die Batterien niemals in einer potentiell explosionsgefährdeten Umgebung aus. Während des Einsetzens oder Entfernens der Batterien kann es zu einem Funkenschlag kommen und eine Explosion verursachen.

• Schalten sie Ihr Sprechfunkgerät aus, wenn Sie sich in einer explosionsgefährdeten Umgebung befinden. Ein Funkenschlag in solchen Gebieten kann eine Explosion oder einen Feuerausbruch verursachen. Weiterhin kann es zu Verletzungen und sogar zum Tode führen.

• Werfen Sie niemals Batterien ins Feuer, da diese eventuell explodieren können. Einsc hränkungen:

• Überprüfen Sie die örtlichen Regulierungen, bevor Sie es außerhalb des Landes, in dem es erworben wurde, einsetzen. Dieser Standard kann in diesem Land verboten sein.

• Achten Sie immer auf die maximale Reichweite. Explosionsgefährdete Bereiche sind oft, aber nicht immer eindeutig ausgewiesen. Dazu zählen Tankbereiche wie z.B. unter Deck bei Booten, Kraftstoffüberführungen oder Kraftstoffaufbewahrungsbereiche. Bereiche in denen die Luft Chemikalien oder Teilchen enthält, wie z.B. Getreide, Staub oder Metallpulver. Alle anderen Bereiche in denen Sie normalerweise angewiesen werden Ihren Kraftfahrzeugmotor abzuschalten. HL_TT_1300_all.book Page 24 Wednesday, August 25, 2004 10:53 AM25 TOPCOM TWINTALKER 1300 TOPCOM TWINTALKER 1300

3.5 VERGIFTUNGSGEFAHR

• Halten Sie Batterien von kleinen Kindern fern

• In einigen Ländern ist es verboten Ihr Sprechfunkgerät während des Steuerns eines Fahrzeuges zu benutzen. In diesem Fall stoppen Sie Ihr Fahrzeug neben der Straße, bevor Sie es benutzen.

• Schalten Sie Ihr Gerät AUS, wenn Sie sich an Bord eines Flugzeuges befinden und Sie entsprechende Anweisungen erhalten. Die Benutzung des Geräts muss entsprechend den Bestimmungen der Fluglinie oder den Anweisungen der Besatzung erfolgen.

• Schalten Sie Ihr Gerät überall da ab, wo Aushänge es von Ihnen verlangen. Krankenhäuser und Gesundheitsein- richtungen verwenden möglicherweise Geräte, die empfindlich auf externe Hochfrequenzen reagieren.

• Das Ersetzen oder Ändern der Antenne kann die Radiospezifizierung verändern und die CE Bestimmungen ver- letzen. Nicht genehmigte Antennen können außerdem das Funkgerät beschädigen.

• Berühren Sie die Antenne während einer Übertragung nicht, da dadurch die Reichweite beeinflusst wird.

• Entfernen Sie die Batterie, wenn das Gerät über längere Zeit nicht benutzt wird. 4 REINIGEN

• Zum Reinigen des Geräts wischen Sie es mit einem weichen angefeuchteten Tuch ab. Verwenden Sie keine Rein- igungs- oder Lösungsmittel am Gerät. Diese können das Gehäuse beschädigen und in das Gerät eindringen und einen permanenten Schaden verursachen.

• Batteriekontakte können mit einem trockenen flusenfreien Tuch abgewischt werden.

• Sollte das Gerät einmal nass werden, schalten Sie es aus und entfernen Sie sofort die Batterien. Trocknen Sie das Batteriefach mit einem weichen Tuch um den potentiellen Wasserschaden zu minimieren. Lassen Sie das Batteriefach über Nacht geöffnet oder bis es komplett trocken ist. Benutzen Sie das Gerät nicht, bevor es komplett trocken ist.

5 HINWEISE ZUR ENTSORGUNG

Entsorgen Sie das Gerät und die gebrauchten Batterien auf eine umweltfreundliche Art und Weise. Werfen Sie die Sprechfunkgeräte und die Batterien keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung der Sprechfunkgeräte.

6 BETRIEB EINES SPRECHFUNKGERÄTES

Um mit Sprechfunkgeräte kommunizieren zu können müssen diese auf den gleichen Kanal eingestellt werden und sich innerhalb der Empfangsreichweite befinden (bis zu max. 3 km im offenen Gelände). Da diese Geräte freie Kanäle verwenden, teilen sich alle in Betrieb befindlichen Geräte diese Kanäle (insgesamt 8 Kanäle). Daher ist eine Privatsphäre nicht garantiert. Jede Person, die über ein Sprechfunkgerät verfügt, das auf Ihren Kanal eingestellt ist, kann Ihr Gespräch mithören. Möchten Sie kommunizieren (Erzeugen einer Sprechverbindung) drücken Sie die - Taste (Push to talk = Drücken zum Sprechen). Sobald diese Taste gedrückt ist, schaltet sich das Gerät in den Sendemodus. Sie können in das Mikrofon sprechen. Alle Sprechfunkgeräte, die sich innerhalb der Reichweite befinden und auf denselben Kanal eingestellt sind, hören Ihre Nachricht. Sie müssen abwarten, bis die andere Seite mit dem Sprechen fertig ist, bevor Sie auf die Nachricht antworten können. Am Ende jeder Übertragung sendet das Gerät einen Ton. Zum Antworten drücken Sie einfach die - Taste und sprechen in das Mikrofon. PTT PTT Drücken 2 oder mehr als 2 Benutzer die - Taste gleichzeitig, so wird der Empfänger nur das stärkste Signal empfangen. Daher sollten Sie nur ein Signal übertragen (drücken Sie die - Taste) wenn der Kanal frei ist. PTT PTT HL_TT_1300_all.book Page 25 Wednesday, August 25, 2004 10:53 AM DEUTSCHTOPCOM TWINTALKER 1300 26 TOPCOM TWINTALKER 1300 DEUTSCH 7VORBEREITUNG

7.1 DIE GÜRTELKLEMME ENTFERNEN/MON-

TIEREN 1.Um die Gürtelklemme vom Gerät zu entfernen, drücken Sie die Gürtelklemme (2) in Richtung der Antenne und ziehen gleichzeitig an der Schlaufe der Klemme (1). 2.Wenn Sie die Klemme wieder montieren, gibt ein Klicken an, dass die Gürtelklemme in der Position eingerastet ist.

7.2 EINLEGEN DER BATTERIEN

1.Entfernen Sie die Gürtelklemme (§ 7.1). 2.Ziehen Sie die Lasche der Batteriefachabdeckung nach unten (3) und schieben Sie die Batteriefachabdeckung von der Antenne weg. (4) 3.Legen Sie 4 ’AAA’ Nickeleisenbatterien oder wiederaufladbare Batterien (Akkus) entsprechend der angezeigten Polarität ein. 4.Montieren Sie die Batteriefachabdeckung und die Gürtelk- lemme erneut (§ 7.1). 8TASTEN 1.ANTENNE 2.LCD Display 3.Anschluss für LAUTSPRECHER/ MIKR./ LADEGERÄT 4.LOCK-Taste 5.MONITOR-Taste 6.CALL-Taste - Überträgt einen Rufton 7.LAUTSPRECHER 8.MIKROFON 9.NACH-UNTEN-Taste - Verringert die Lautstärke des Lautsprechers - Selektiert den vorigen Menüpunkt. 10.MENÜ-Taste - Öffnet das Menü. 11.SPRECHTASTE - Zum Sprechen eindrücken und zum Hören loslassen - Bestätigen einer Einstellung im Menü 12.NACH-OBEN-Taste - Erhöht die Lautstärke des Lautsprechers - Selektiert den nächsten Menüpunkt. 13.AN-/AUS-Taste

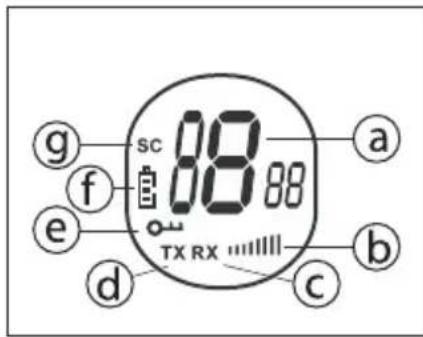

10 BATTERIEZUSTANDSANZEIGE Die BATTERIEZUSTANDSANZEIGE wird mit der Anzahl der Quadrate im Batteriesymbol des LCD Bildschirms angezeigt. Batterie voll Batterie 2/3 voll Batterie 1/3 voll Batterie leer Wenn die BATTERIEZUSTANDSANZEIGE niedrig ist, blinkt das BATTERIE-Symbol um anzuzeigen, dass die Batterien ausgetauscht oder aufgeladen werden müssen. 11 AUFLADEN VON WIEDERAUFLADBAREN BATTERIEN (AKKUS) Das PMR kann mit 4 Nickeleisenbatterien oder wiederaufladbaren NiMh AAA Batterien betrieben werden (Batterien sind nicht enthalten). Wenn Sie wiederaufladbare Batterien (Akkus) verwenden, können Sie diese mit dem als Option erhältlichen Adapter aufladen.

• Legen Sie vier (4) "AAA" wiederaufladbare Batterien ein (nicht enthalten).

• Verbinden Sie den kleinen Stecker des 7,5 V DC / 200 mA Adapters mit dem SPK/MIC/CHG- Anschluss (3) und das andere Ende mit der Steckdose.

• Sorgen Sie dafür, dass das Gerät ausgeschaltet ist, damit die Akkus korrekt aufgeladen wer- den können. Während des Aufladens im AUS-Modus gibt es keine Ladezustandsanzeige. ANMERKUNG: Es dauert ungefähr 7 bis 10 Stunden um die Batterien vollständig aufzuladen. a. Kanalnummer b. Lautst rke des Lautsprechers c. RX-Symbol - Wird angezeigt, wenn ein Signal empfangen wird d. TX-Symbol - Wird angezeigt, wenn ein Signal gesendet wird e. Lock-Symbol - Wird angezeigt, wenn die Tastenverrieglung aktiv ist. f. Batteriezustandsanzeige g. Scan-Symbol - Wird angezeigt, wenn der Scan-Modus aktiv ist

TX RX Entsorgen Sie Batterien immer bei einer Sammelstelle für verwendete Batterien und nie im Haushaltsmüll. Schließen Sie Batterien nie kurz und werfen Sie sie nie in Feuer. Entfernen Sie die Batterien, wenn Sie dieses Gerät längere Zeit nicht verwenden. Verwenden Sie nur den als Option erhältlichen AC/DC-ADAPTER (nicht enthalten) mit "AAA" wiederaufladbaren Batterien (Akkus) (Batterien und Adapter nicht enthalten). Laden Sie dieses Gerät nicht auf, wenn normale "AAA"-Nickeleisenbatterien eingelegt HL_TT_1300_all.book Page 27 Wednesday, August 25, 2004 10:53 AM DEUTSCHTOPCOM TWINTALKER 1300 28 TOPCOM TWINTALKER 1300 DEUTSCH

• Zum Aktivieren; drücken und halten Sie . Das Gerät "piept" und der LCD-Bildschirm zeigt den aktuellen Kanal.

• Zum Ausschalten; drücken und halten Sie erneut . Das Gerät "piept" und der LCD-Bildschirm wird gelöscht.

12.2 LAUTSTÄRKE DES LAUTSPRECHERS EINSTELLEN

Die Lautstärke des Lautsprechers kann mit / eingestellt werden. Die Lautstärke des Lautsprechers wird im LCD angezeigt.

12.3 EIN SIGNAL EMPFANGEN

Das Gerät ist ständig im EMPFANGS-Modus, wenn es an ist und nicht sendet. Wenn Sie im aktuellen Kanal ein Signal empfangen, wird das RX-Symbol angezeigt.

12.4 EIN SIGNAL SENDEN

• Zum SENDEN drücken und halten Sie .

• Halten Sie das Gerät vertikal, das MIKROFON 10 cm vom Mund entfernt und sprechen Sie in das Mikrofon.

• Lassen Sie die Taste los, wenn Sie die Übertragung beendet haben.

12.5 KANÄLE WECHSELN

Das PMR hat 8 verfügbare Kanäle. Zum Wechseln der Kanäle:

• Drücken Sie einmal , der aktuelle Kanal blinkt im LCD-Bildschirm.

• Drücken Sie oder um den Kanal zu ändern.

• Drücken Sie um die Kanalauswahl zu bestätigen und zum NORMALEN Modus zurückzukehren. ANMERKUNG: Jedes PMR, welches auf denselben Kanal abgestellt ist, kann das Gespräch empfangen und abhören.

Mit der MONITOR-Funktion können Sie schwächere Signale im aktuellen Kanal suchen.

• Drücken Sie die Taste für normales Monitoring.

• Drücken und halten Sie . Nach 5 Sekunden können Sie die Taste wieder loslassen. Sie überwachen nun unun- terbrochen den Kanal, bis Sie erneut drücken.

KANAL SCAN sucht in einer Endlosschleife in den Kanälen 1 bis 8 nach aktiven Signalen.

TX RX TX RX Damit andere Menschen Ihre Übertragung empfangen können, müssen sie auf denselben Kanal abgestellt sein.

• Drücken und halten Sie und 2 Sekunden lang.

• Lassen Sie die Tasten los. Der Kanal im Display ändert sich, wenn das Gerät die Kanäle durchsucht.

• Wenn ein aktives Signal (einer der 8 Kanäle) gefunden wird, wird KANAL SCAN unterbrochen und Sie hören das aktive Signal.

• Wenn ein aktives Signal (einer von 8 Kanälen) gefunden wurde, drücken Sie oder um den aktuellen Kanal zu überspringen und die Suche nach einem anderen aktiven Kanal fortzusetzen.

• Drücken Sie um über den Kanal des aktiven Signals zu sprechen oder drücken Sie um Kanal Scan zu deaktivieren.

12.8 TASTENVERRIEGLUNG

• Drücken Sie 2 Sekunden lang um die TASTENVERRIEGLUNG zu aktivieren oder zu deaktivieren. Das Symbol TASTENVERRIEGLUNG wird im LCD Bildschirm angezeigt.

• Drücken und halten Sie erneut um die TASTENVERRIEGLUNG zu deaktivieren

Ein Rufton macht andere darauf aufmerksam, dass Sie sprechen möchten. a. Einstellen der Ruftöne 5 verschiedene Ruftöne können ausgewählt werden.

• Drücken Sie zweimal . CA wird angezeigt.

• Drücken Sie oder um einen anderen Rufton zu selektieren oder selektieren Sie OF um die Ruftöne zu aktivieren.

• Drücken Sie um Ihre Auswahl zu bestätigen und zum Standby-Modus zurückzukehren. b. Einen Rufton senden Drücken Sie kurz . Der Rufton wird 3 Sekunden lang auf dem eingestellten Kanal gesendet.

12.10 TASTENTON AN/AUS

Wenn eine Taste gedr ckt wird, piept das Gerät kurz. Zum Einstellen der Tastentöne.

• Drücken Sie dreimal . Es wird ’to’ angezeigt.

• Drücken Sie zum Aktivieren (ON) oder Deaktivieren der Tastentöne (OF).

• Drücken Sie um Ihre Auswahl zu bestätigen und zum Standby-Modus zurückzukehren.

12.11 BESTÄTIGUNGSTON AN/AUS

Nachdem die - Taste losgelassen wurde, sendet das Gerät einen Bestätigungston um zu bestätigen, dass Sie das Gespräch beendet haben. Zum Einstellen des Bestätigungstons.

• Drücken Sie viermal . Es wird ’ro’ angezeigt.

• Drücken Sie zum Aktivieren (ON) oder Deaktivieren des Bestätigungstons (OF).).

• Drücken Sie um Ihre Auswahl zu bestätigen und zum Standby-Modus zurückzukehren.

Der Twintalker 1300 kann mit einem optionalen externen Mikrofon und Lautsprecher verwendet werden (nicht enthalten) Der Anschluss befindet sich unter der Gummischutzabdeckung im oberen Teil des Geräts. Zum Anschluss des externen Lautsprechers/ der Mikrofon-Sprechgarnitur oder des Kopfhörers, heben Sie die Gummilasche am Gerät an um den Anschluss freizulegen. Stecken Sie den entsprechenden Stecker in den Anschluss. 13 TECHNISCHE DATEN 14 GARANTIE

14.1 GARANTIEZEITRAUM

Topcom Geräte haben eine Garantielaufzeit von 24 Monaten. Der Garantiezeitraum beginnt an dem Tag an dem das neue Gerät erworben wurde. Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt. Die Garantie muss mit der Vorlage einer Kopie des Originalkaufbelegs auf dem das Datum des Erwerbs und der Gerätetyp ersichtlich sind belegt werden.

Ein defektes Gerät muss mit dem gültigen Kaufbeleg an ein autorisiertes Kundendienstzentrum geschickt werden. Während der Garantielaufzeit, wird das Kundendienstzentrum alle Defekte, die aufgrund von Materialfehlern kostenfrei reparieren. Das Kundendienstzentrum wird nach eigenem Ermessen die Garantiebestimmungen entweder durch die Reparatur oder den Austausch des Geräts oder von Teilen des Geräts erfüllen. Im Falle eines Austauschs können die Farbe und das Modell von dem ursprünglich erworbenen Gerät abweichen. Das ursprüngliche Kaufdatum legt den Beginn der Garantielaufzeit fest. Die Garantielaufzeit verlängert sich nicht, wenn das Gerät durch das zuständige Kundendienstzentrum ausgetauscht oder repariert wird.

14.3 GARANTIEAUSSCHLÜSSE

Fallen nicht unter der Garantieleistungen: Beschädigungen und Defekte, die durch die unsachgemäße Handhabung oder Betriebs verursacht wurden. Schäden aufgrund von der Verwendung von nicht Originalteilen und Zubehör. Schäden, die durch äußere Faktoren wie z.B. Blitzeinschlag, Wassereinbruch und Brand entstanden sind. Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht ist. Kanäle Frequenz Reichweite Batterien Sendeleistung Modulationstyp Kanalabstand
