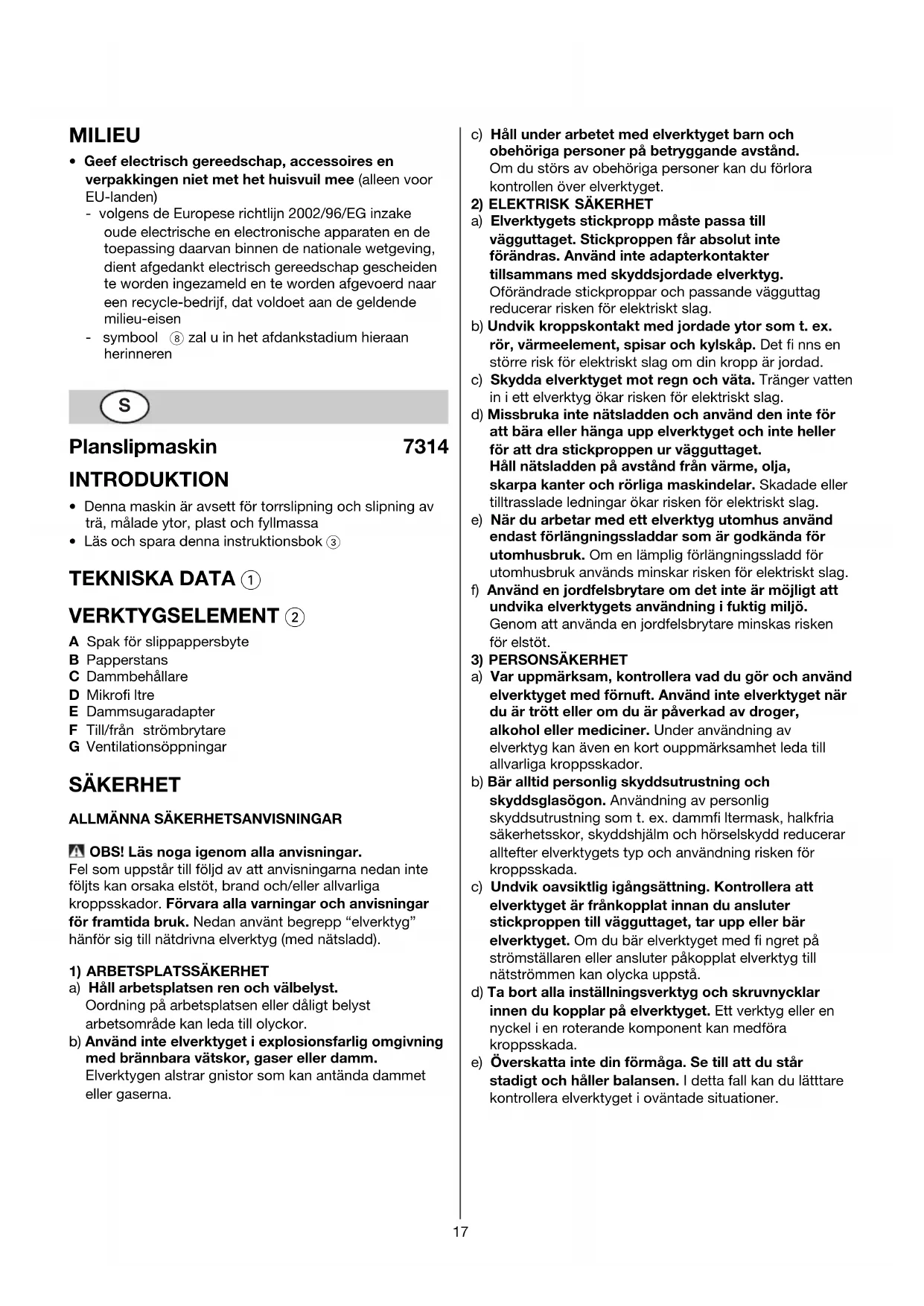

BRUKSANVISNING 7314 MA SKIL

• Denna maskin är avsett för torrslipning och slipning av

trä, målade ytor, plast och fyllmassa

• Läs och spara denna instruktionsbok 3

A Spak för slippappersbyte

F Till/från strömbrytare

G Ventilationsöppningar

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR OBS! Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisningarna nedan inte

följts kan orsaka elstöt, brand och/eller allvarliga

kroppsskador. Förvara alla varningar och anvisningar

för framtida bruk. Nedan använt begrepp “elverktyg”

hänför sig till nätdrivna elverktyg (med nätsladd).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen eller dåligt belyst

arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm.

Elverktygen alstrar gnistor som kan antända dammet

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd.

Om du störs av obehöriga personer kan du förlora

kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det fi nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget.

Håll nätsladden på avstånd från värme, olja,

skarpa kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken

a) Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyget när

du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av

elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammfi ltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget, tar upp eller bär

elverktyget. Om du bär elverktyget med fi ngret på

strömställaren eller ansluter påkopplat elverktyg till

nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.18

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -

uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar

de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget innan inställningar

utförs, tillbehörsdelar byts ut eller elverktyget

lagras. Denna skyddsåtgärd förhindrar oavsiktlig

inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer som inte

är förtrogna med dess användning eller inte läst

denna anvisning. Elverktygen är farliga om de används

av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats; orsaker som

kan leda till att elverktygets funktioner påverkas

menligt. Låt skadade delar repareras innan

elverktyget återanvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa eggar

kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv.

enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten.

Används elverktyget på icke ändamålsenligt

sätt kan farliga situationer uppstå.

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar.

Detta garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR SLIPMASKINER

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Håll alltid sladden på säkert avstånd från rörliga

maskindelar; för sladden bakåt bort från maskinen

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha stannat

• Använd helt utrullade och säkra förlängningssladdar

med kapacitet på 16 A

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• SKIL kan endast garantera att maskinen fungerar felfritt

om rätt tillbehör används som du kan köpa hos

närmaste SKIL-återförsäljare

• Den här maskinen ska inte användas av personer under

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd

• Skadas eller kapas nätsladden under arbetet, rör inte

vid sladden utan dra genast ut stickkontakten

• Använd ej maskinen om sladden är trasig; låt den byta

ut av en kvalifi cerad person

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

• Denna maskin är inte lämplig till vattenslipning

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om

det hålls fast för hand)

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Vid slipning av metall bildas gnistor; använd inte

ddammbehållaren/dammsugare och håll andra personer

och antändbart material på avstånd från arbetsområdet

• Berör inte roterande slippapper

• Förslitna, rivna eller kraftigt igensatta slippapper får ej

• Använd skyddshandskar, skyddsglasögon, åtsittande

kläder och hårnät (för långt här)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller

inhalering kan ge allergisk reaktion och/eller

luftvägsproblem/sjukdom hos personer i närheten);

använd andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassifi cerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som fi nns angående damm, för

de material du skall arbete med

• Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

• Montering av slippapper 4

! drag ur stickkontakten

- montera VELCRO-slippapperet enligt bilden

- använd spaken A för att montera vanlig slippapperet

! dammuppsamlingen kräver perforerat slippapper

- använd papperstansen B för att anpassa icke-

perforerat slippapper till dammuppsamlingen19

! perforering i slippappret ska överensstämma med

! byt slitna slippapper i tid

! använd maskinen alltid med hela slipytan täckt

För optimal dammuppsugning

- töm dammbehållaren C regelbundet (lyft behållarens

- avlägsna dammet ur mikrofi ltret D (tvätta inte fi ltret

med tvål och vatten)

! använd inte dammbehållaren för slipning av

• Montering/borttagning av dammsugartillbehör E 6

! använd inte dammsugare för slipning av metall

• Till/från strömbrytare

- starta/stäng av maskinen genom att sätta

omkopplaren F i läget “I”/”O”

! innan slipytan sätts till arbetsstycket skall

maskinen ha startats

! maskinen skall tas bort från arbetsstycket innan

• Fattning och styrning av maskinen 7

! under arbetet, håll alltid verktyget i det grå

- styr maskinen parallellt mot arbetsytan

! lägg inte för mycket tryck på maskinen; låt

slipytan göra arbetet åt dig

- luta ej maskinen för att unvika oönskade slipmärken

- håll ventilationsöppningarna G 2 ej övertäckta

• Föra maskinen längs med ådringen i virket

- vid slipning av naturträ

- vid extra fi n fi nputsning

• Använd aldrig samma slippapper för trä och metall

• Rekommenderade slippapperkorn:

grov - vid borttagning av färg;

vid slipning av extremt ohyvlat trä

medium - vid slipning av hyvlat eller ohyvlat trä

fi n - vid fi n-bearbetning av trä;

vid yt-behandling av naturträ;

vid fi n-slipning av ytor med gammal färg

• Använd olika korn vid arbete med ohyvlade ytor:

- börja slipa med grov eller medium korn

- avsluta med fi n korn

Vibrationsemissionsvärdet som står på baksidan av den

här instruktionsboken har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta

värde kan användas för att jämföra vibrationen hos olika

verktyg och som en ungefärlig uppskattning av hur stor

vibration användaren utsätts för när verktyget används

enligt det avsedda syftet

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör

kan detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna G 2)

- avlägsna med en pensel slipdamm som sätter sig på

! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste

SKIL serviceverkstad (adresser till servicestationer

och sprängskisser av maskiner fi nns på

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig

- symbolen 8 kommer att påminna om detta när det

en kapacitet på 16 A

skåner miljøet mest muligt

av narkotika, alkohol eller medikamenter.

Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE KONFORMITETSFÖRKLARING Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och

dokument: EN 60 745, EN 55 014, enl. bestämmelser och riktlinjema 2006/95/EG, 2004/108/EG, 98/37/EG (till 28.12.2009),

2006/42/EG (from 29.12.2009).

LJUD/VIBRATION Ljudtrycksnivån som uppmätts enligt EN 60 745 är på denna maskin 79 dB(A) och ljudeffektnivån 90 dB(A)

(standard deviation: 3 dB), och vibration 10,6 m/s
