MANUAL DE UTILIZARE 7314 MA SKIL

Şlefuitor cu vibraţii 7314

• Această sculă se utilizează pentru şlefuirea uscată şi

finisarea lemnului unor suprafeţe vopsite, plastic şi chit

• Citiţi şi păstraţi acest manual de instrucţiuni 3

CARACTERISTICI TEHNICE 1

A Manetă pentru schimbarea benzile de şlefuire

B Perforator pentru hârtie

C Recipient pentru colectarea prafului

E Adaptor aspiratorul

F Întrerupător pornit/oprit

G Fantele de ventilaţie

PROTECŢIE INSTRUCŢIUNI DE SIGURANŢĂ GENERALE ATENŢIE! Citiţi toate indicaţiile de avertizare şi

instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

răniri grave. Păstraţi toate indicaţiile de avertizare şi

instrucţiunile în vederea utilizărilor viitoare.

Termenul de “sculă electrică” folosit în indicaţiile de

avertizare se referă la sculele electrice alimentate de la

reţea (cu cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nu folosiţi maşina în medii cu pericol de explozie,

acolo unde există lichide, gaze sau pulberi

inflamabile. Sculele electrice pot produce scântei care

să aprindă pulberile sau vaporii.

c) Nu permiteţi accesul copiilor şi al altor persoane în

timpul lucrului cu maşina. Dacă vi se distrage atenţia

puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se

potrivească cu priza de alimentare. Nu este permisă

în nici-un caz modificarea ştecherului. Nu folosiţi

adaptoare pentru ştechere la maşinile legate la

pământ. Ştecherele nemodificate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţe legate la

pământ ca ţevi, radiatoare, plite electrice şi frigidere.

Există un risc crescut de electrocutare atunci când

corpul dv. este şi el legat la pământ.60

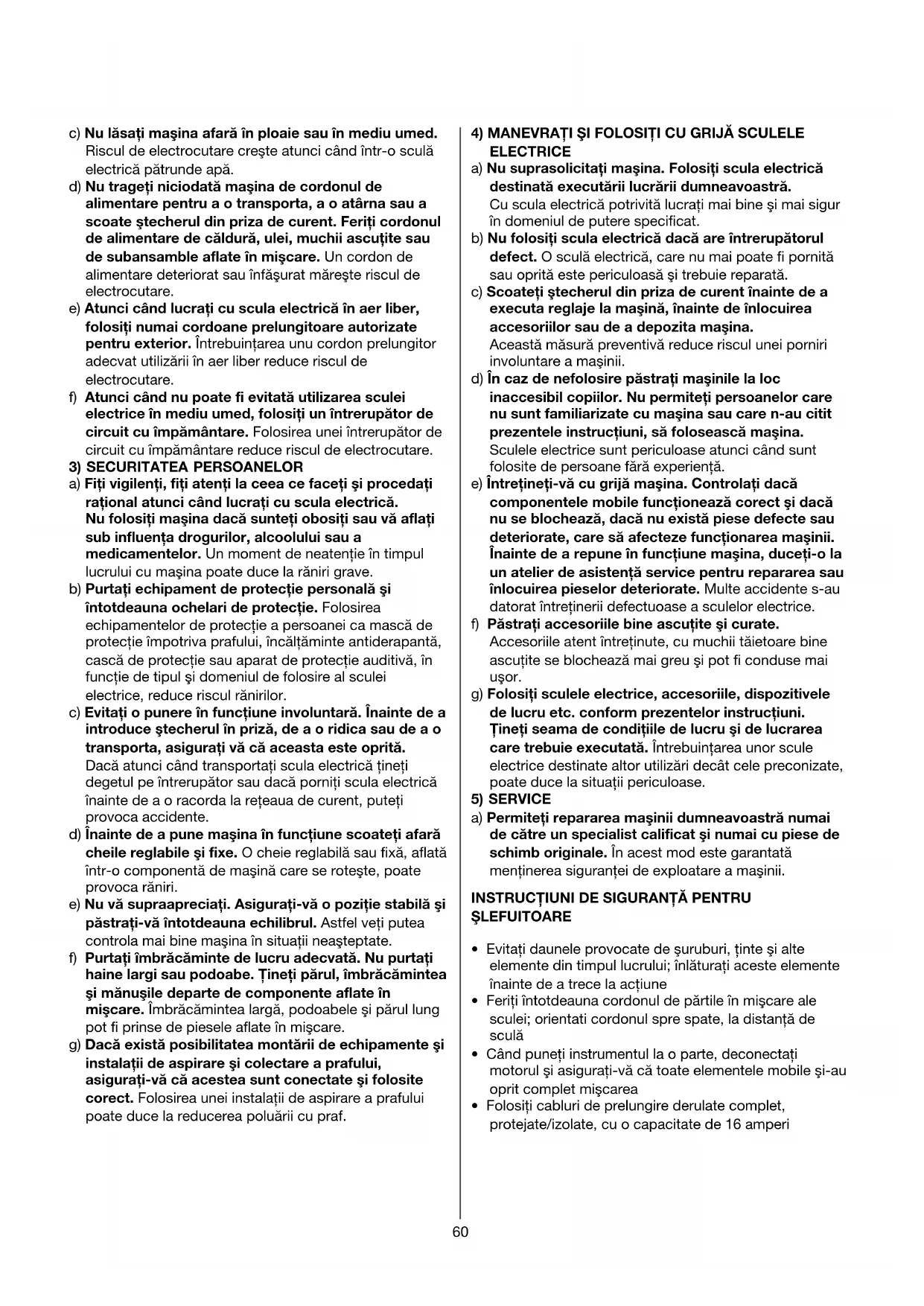

c) Nu lăsaţi maşina afară în ploaie sau în mediu umed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.

d) Nu trageţi niciodată maşina de cordonul de

alimentare pentru a o transporta, a o atârna sau a

scoate ştecherul din priza de curent. Feriţi cordonul

de alimentare de căldură, ulei, muchii ascuţite sau

de subansamble aflate în mişcare. Un cordon de

alimentare deteriorat sau înfăşurat măreşte riscul de

e) Atunci când lucraţi cu scula electrică în aer liber,

folosiţi numai cordoane prelungitoare autorizate

pentru exterior. Întrebuinţarea unu cordon prelungitor

adecvat utilizării în aer liber reduce riscul de

f) Atunci când nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător de

circuit cu împământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu scula electrică.

Nu folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi

sub influenţa drogurilor, alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţi echipament de protecţie personală şi

întotdeauna ochelari de protecţie. Folosirea

echipamentelor de protecţie a persoanei ca mască de

protecţie împotriva prafului, încălţăminte antiderapantă,

cască de protecţie sau aparat de protecţie auditivă, în

funcţie de tipul şi domeniul de folosire al sculei

electrice, reduce riscul rănirilor.

c) Evitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză, de a o ridica sau de a o

transporta, asiguraţi vă că aceasta este oprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

d) Înainte de a pune maşina în funcţiune scoateţi afară

cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată

într-o componentă de maşină care se roteşte, poate

e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi

păstraţi-vă întotdeauna echilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi

haine largi sau podoabe. Ţineţi părul, îmbrăcămintea

şi mănuşile departe de componente aflate în

mişcare. Îmbrăcămintea largă, podoabele şi părul lung

pot fi prinse de piesele aflate în mişcare.

g) Dacă există posibilitatea montării de echipamente şi

instalaţii de aspirare şi colectare a prafului,

asiguraţi-vă că acestea sunt conectate şi folosite

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE ELECTRICE

a) Nu suprasolicitaţi maşina. Folosiţi scula electrică

destinată executării lucrării dumneavoastră.

Cu scula electrică potrivită lucraţi mai bine şi mai sigur

în domeniul de putere specificat.

b) Nu folosiţi scula electrică dacă are întrerupătorul

defect. O sculă electrică, care nu mai poate fi pornită

sau oprită este periculoasă şi trebuie reparată.

c) Scoateţi ştecherul din priza de curent înainte de a

executa reglaje la maşină, înainte de înlocuirea

accesoriilor sau de a depozita maşina.

Această măsură preventivă reduce riscul unei porniri

involuntare a maşinii.

d) În caz de nefolosire păstraţi maşinile la loc

inaccesibil copiilor. Nu permiteţi persoanelor care

nu sunt familiarizate cu maşina sau care n-au citit

prezentele instrucţiuni, să folosească maşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi-vă cu grijă maşina. Controlaţi dacă

componentele mobile funcţionează corect şi dacă

nu se blochează, dacă nu există piese defecte sau

deteriorate, care să afecteze funcţionarea maşinii.

Înainte de a repune în funcţiune maşina, duceţi-o la

un atelier de asistenţă service pentru repararea sau

înlocuirea pieselor deteriorate. Multe accidente s-au

datorat întreţinerii defectuoase a sculelor electrice.

f) Păstraţi accesoriile bine ascuţite şi curate.

Accesoriile atent întreţinute, cu muchii tăietoare bine

ascuţite se blochează mai greu şi pot fi conduse mai

g) Folosiţi sculele electrice, accesoriile, dispozitivele

de lucru etc. conform prezentelor instrucţiuni.

Ţineţi seama de condiţiile de lucru şi de lucrarea

care trebuie executată. Întrebuinţarea unor scule

electrice destinate altor utilizări decât cele preconizate,

poate duce la situaţii periculoase.

a) Permiteţi repararea maşinii dumneavoastră numai

de către un specialist calificat şi numai cu piese de

schimb originale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

INSTRUCŢIUNI DE SIGURANŢĂ PENTRU

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Feriţi întotdeauna cordonul de părtile în mişcare ale

sculei; orientati cordonul spre spate, la distanţă de

• Când puneţi instrumentul la o parte, deconectaţi

motorul şi asiguraţi-vă că toate elementele mobile şi-au

oprit complet mişcarea

• Folosiţi cabluri de prelungire derulate complet,

protejate/izolate, cu o capacitate de 16 amperi61

• În cazul unor defecţiuni electrice sau mecanice

deconectaţi imediat instrumentul şi scoateţi şnurul din

• SKIL garantează funcţionarea perfectă a sculei electrice

numai dacă sunt folosite accesoriile corecte, care pot fi

obtinute de la dealerul dumneavoastră de produse SKIL

• Această sculă nu trebuie să fie folosit de persoane sub

• Când este utilizat, nivelul de zgomot poate depăşi

85 dB(A); este necesar să purtaţi echipament de

protecţie pentru urechi

• În cazul în care cordonul este deteriorat sau secţionat în

timpul lucrului, nu atingeţi cordonul, dar deconectaţi

• Nu folosiţi scula atunci când cordonul sau prezintă

defecţiuni; înlocuirea lor se va efectua de o persoană

• Asiguraţi-vă că scula are contactul întrerupt atunci când

o conecţati la priză (aparatele 230 V şi 240 V pot fi

conectate la reţeaua de 220 V)

• Această sculă nu este destinată pentru şlefuire umedă

• Securizaţi piesa de lucru (o piesă de lucru fixată cu

clame sau într-o menghină este ţinută mult mai în

siguranţă decât manual)

• Nu prelucraţi materiale care conţin azbest (azbestul

este considerat a fi cancerigen)

• În timpul şlefuirii de metale sunt împrăştiate scântei: nu

folosiţi recipientul pentru praf/aspiratorul şi nu permiteţi

prezenţa altor persoane sau a unor materiale inflamabile

în perimetrul de activitate

• Nu atingeţi benzii mobilă de şlefuire

• Nu continuaţi să folosiţi benzile de şlefuire uzate, rupte

sau extrem de înbâcsite

• Utilizaţi întotdeauna mănusi de protecţie, ochelari de

protecţie, îmbrăcăminte strânsă pe corp si articole de

protecţie a părului (în caz de păr lung)

• Praful rezultat din materiale precum vopseaua care

conţine plumb, unele specii de lemn, minerale şi metale

poate fi periculos (contactul cu praful sau inhalarea

acestuia poate provoca reacţii alergice şi/sau afecţiuni

respiratorii operatorului sau persoanelor care stau în

apropiere); purtaţi o mască de praf şi lucraţi cu un

dispozitiv de extragere a prafului când poate fi

• Anumite tipuri de praf sunt clasificate ca fiind

cancerigene (cum ar fi praful de stejar şi fag) în special

în combinaţie cu aditivi pentru tratarea lemnului; purtaţi

o mască şi lucraţi cu un dispozitiv de extragere a

prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la

aspiraţia prafului în funcţie de materialele de lucru

• Decuplaţi întotdeauna ştecherul de la sursa de

alimentare înainte de a face o reglare sau o

schimbare de accesoriu

- montaţi benzii de şlefuire VELCRO conform ilustraţiei

- utilizaţi maneta A pentru a monta benzile de şlefuire

! aspiratorul de reziduu necesită folosirea benzilor

perforate de şlefuire

- utilizaţi perforatorul pentru hârtie B pentru a găuri

hârtia abrazivă şi a o adapta la găurile de aspirare a

! perforaţiile de pe benzii de şlefuire trebuie să

corespundă cu perforaţiile din stativul de şlefuire

! înlocuiţi la timp benzile de şlefuire uzate

! folosiţi întotdeauna suprafaţă de şlefuire a

instrumentului acoperiţi în totalitate cu hârtie de

• Aspirarea a prafului 5

Pentru performanţe optime de colectare a prafului

- goliţi frecvent recipientul C pentru praf (ridicaţi

capacul recipientului)

- îndepărtaţi praful din microfiltrul D (a nu se spăla

microfiltrul cu apă şi săpun)

! nu folosiţi recipientul pentru praf când şlefuiţi

• Montarea/înlocuirea aspiratorul adaptor E 6

! nu folosiţi aspiratorul atunci când şlefuiţi metale

• Întrerupătorul pornit/oprit

- conectaţi/deconectaţi aparatul, prin împingerea

comutatorului F în poziţia “I”/”O”

! înainte ca suprafata de slefuire să atingă piesa de

prelucrat, va trebui să porniţi instrumentul

! înainte de oprirea scula, trebuie să o ridicaţi de pe

• Mânuirea şi dirijarea sculei 7

! în timp ce lucraţi, ţineţi întotdeauna scula de zonă

(zonele) de prindere colorate gri

- dirijaţi instrumentul paralel cu suprafata de prelucrat

! nu aplicaţi presiune prea mare asupra

instrumentului; lăsaţi ca suprafaţa de slefuire să

lucreze pentru dumneavoastră

- nu înclinaţi instrumentul, pentru a evita semne

nedorite de slefuire

- menţineţi fantele de ventilaţie G 2 neacoperite

SFATURI PENTRU UTILIZARE

• Deplasaţi instrumentul cu mişcări rectilinii în direcţia

- pentru şlefuirea suprafeţelor de lemn neprelucrate

- pentru finisarea extra fină

• Nu folosiţi niciodată aceeaşi benzii de şlefuit pentru

• Granulaţia recomandată a foilor de şlefuire:

aspră - pentru înlăturarea vopselei;

pentru şlefuirea lemnului extrem de brut

medie - pentru şlefuirea lemnului brut sau neted

fin - pentru finisarea lemnului;

pentru finisarea lemnului neprelucrat;

pentru finisarea suprafeţelor cu vopsea veche

• Utilizaţi diferite granulaţii când suprafaţa de prelucrat

- începeţi slefuirea cu o granulatie aspră sau medie

- finisaţi cu o granulatie fină

• Nivelul vibraţiilor

Nivelul emisiilor de vibraţii menţionat pe spatele acestui

manual de instrucţiuni a fost măsurat în conformitate cu

un test standardizat precizat în EN 60745; poate fi

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi

scula pentru aplicaţiile menţionate

- utilizarea sculei pentru aplicaţii diferite sau cu

accesorii diferite şi prost întreţinute poate creşte

semnificativ nivelul de expunere

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot

reduce semnificativ nivelul de expunere

! protejaţi-vă împotriva efectelor vibraţiilor prin

întreţinerea sculei şi a accesoriilor sale, păstrând

mâinile calde şi organizând procesele de lucru

ÎNTREŢINERE / SERVICE

• Păstraţi aparatul şi cablul curat (mai ales fantele de

- înlăturaţi cu o perie praful rămas de la şlefuire

! deconectaţi de la priză înainte de a curăţa

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula are totuşi o pană, repararea acesteia se

va face numai la un atelier de asistenţă service autorizat

pentru scule electrice SKIL

- trimiteţi scula în totalitatea lui cu bonul de

cumpărare la dealer sau la centru de service SKIL cel

mai apropiat (adrese şi diagrame de service se

găseasc la www.skileurope.com)

• Nu aruncaţi sculele electrice, accesoriile sau

ambalajele direct la pubelele de gunoi (numai pentru

ţările din Comunitatea Europeană)

- Directiva Europeană 2002/96/EC face referire la

modul de aruncare a echipamentelor electrice şi

electronice şi modul de aplicare a normelor în

conformitate cu legislaţia naţională; sculele electrice

în momentul în care au atins un grad avansat de

uzură şi trebuiesc aruncate, ele trebuiesc colectate

separat şi reciclate într-un mod ce respectă normele

de protecţie a mediului inconjurător

- simbolul 8 vă va reaminti acest lucru

08 SKIL Europe BV A. v.d. Kloot

DECLARAØIE DE CONFORMITATE CE Declaråm pe proprie råspundere cå acest product este conform cu urmåtoarele standarde

sau documente standardizate: EN 60 745, EN 55 014, în conformitate cu regulile 2006/95/CE, 2004/108/CE, 98/37/CE (pânå la

28.12.2009), 2006/42/CE (începând cu 29.12.2009).

ZGOMOT/VIBRAØII Måsurat în conformitate cu EN 60 745 nivelul de presiune a sunetului generat de acest instrument este de

79 dB(A) iar nivelul de putere a sunetului 90 dB(A) (abaterea standard: 3 dB), iar nivelul vibraøiilor 10,6 m/s
