NÁVOD NA OBSLUHU 7314 MA SKIL

hmot a kitovaných ploch

určený stroj. S vhodným elektronářadím budete

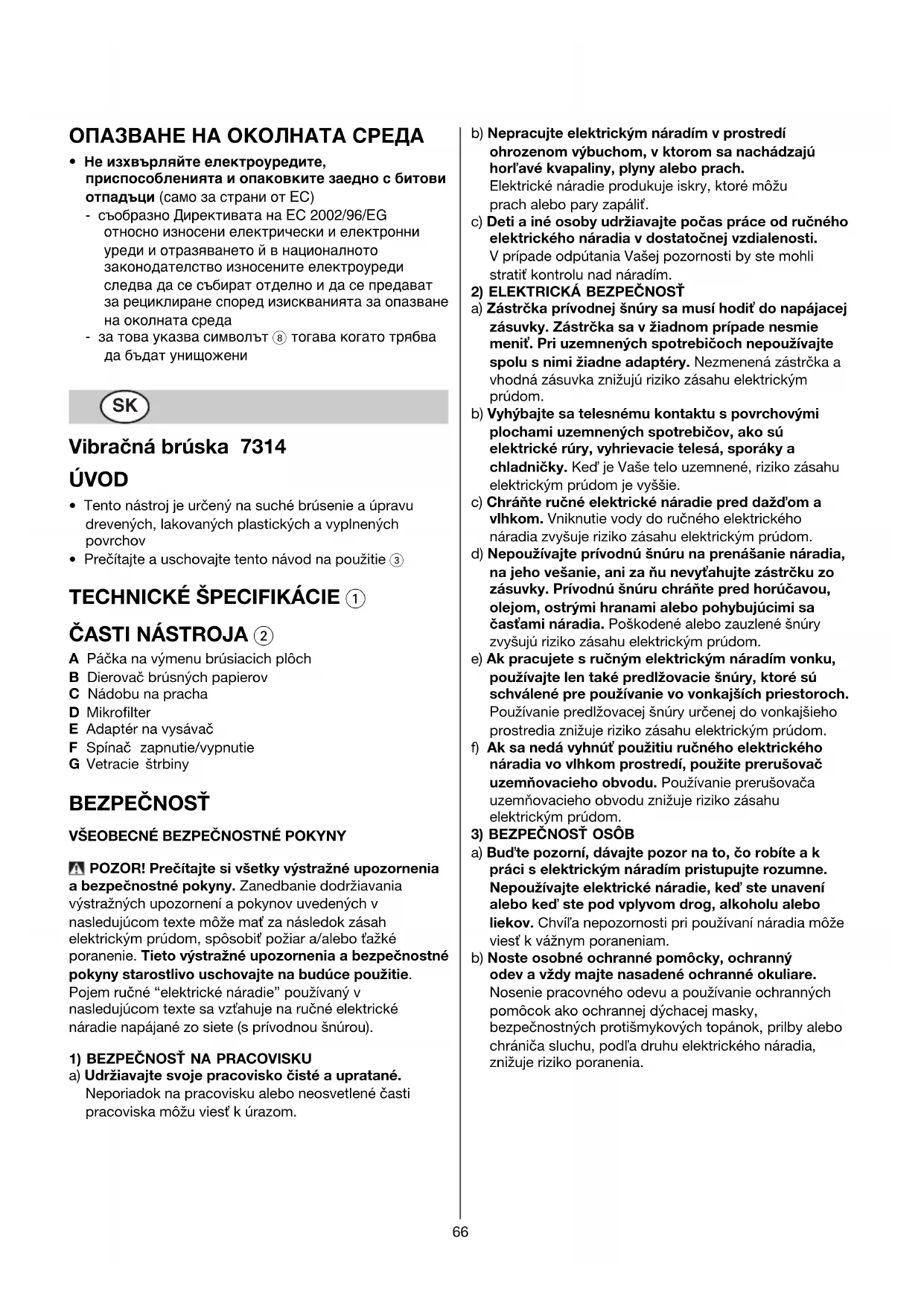

SK Vibračná brúska 7314

• Tento nástroj je určený na suché brúsenie a úpravu

drevených, lakovaných plastických a vyplnených

A Páčka na výmenu brúsiacich plôch

B Dierovač brúsných papierov

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY POZOR! Prečítajte si všetky výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie dodržiavania

výstražných upozornení a pokynov uvedených v

nasledujúcom texte môže mať za následok zásah

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

poranenie. Tieto výstražné upozornenia a bezpečnostné

pokyny starostlivo uschovajte na budúce použitie.

Pojem ručné “elektrické náradie” používaný v

nasledujúcom texte sa vzťahuje na ručné elektrické

náradie napájané zo siete (s prívodnou šnúrou).

1) BEZPEČNOSŤ NA PRACOVISKU

a) Udržiavajte svoje pracovisko čisté a upratané.

Neporiadok na pracovisku alebo neosvetlené časti

pracoviska môžu viesť k úrazom.

b) Nepracujte elektrickým náradím v prostredí

ohrozenom výbuchom, v ktorom sa nachádzajú

horľavé kvapaliny, plyny alebo prach.

Elektrické náradie produkuje iskry, ktoré môžu

prach alebo pary zapáliť.

c) Deti a iné osoby udržiavajte počas práce od ručného

elektrického náradia v dostatočnej vzdialenosti.

V prípade odpútania Vašej pozornosti by ste mohli

stratiť kontrolu nad náradím.

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Zástrčka prívodnej šnúry sa musí hodiť do napájacej

zásuvky. Zástrčka sa v žiadnom prípade nesmie

meniť. Pri uzemnených spotrebičoch nepoužívajte

spolu s nimi žiadne adaptéry. Nezmenená zástrčka a

vhodná zásuvka znižujú riziko zásahu elektrickým

b) Vyhýbajte sa telesnému kontaktu s povrchovými

plochami uzemnených spotrebičov, ako sú

elektrické rúry, vyhrievacie telesá, sporáky a

chladničky. Keď je Vaše telo uzemnené, riziko zásahu

elektrickým prúdom je vyššie.

c) Chráňte ručné elektrické náradie pred dažďom a

vlhkom. Vniknutie vody do ručného elektrického

náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia,

na jeho vešanie, ani za ňu nevyťahujte zástrčku zo

zásuvky. Prívodnú šnúru chráňte pred horúčavou,

olejom, ostrými hranami alebo pohybujúcimi sa

časťami náradia. Poškodené alebo zauzlené šnúry

zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie šnúry, ktoré sú

schválené pre používanie vo vonkajších priestoroch.

Používanie predlžovacej šnúry určenej do vonkajšieho

prostredia znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite prerušovač

uzemňovacieho obvodu. Používanie prerušovača

uzemňovacieho obvodu znižuje riziko zásahu

a) Buďte pozorní, dávajte pozor na to, čo robíte a k

práci s elektrickým náradím pristupujte rozumne.

Nepoužívajte elektrické náradie, keď ste unavení

alebo keď ste pod vplyvom drog, alkoholu alebo

liekov. Chvíľa nepozornosti pri používaní náradia môže

viesť k vážnym poraneniam.

b) Noste osobné ochranné pomôcky, ochranný

odev a vždy majte nasadené ochranné okuliare.

Nosenie pracovného odevu a používanie ochranných

pomôcok ako ochrannej dýchacej masky,

bezpečnostných protišmykových topánok, prilby alebo

chrániča sluchu, podľa druhu elektrického náradia,

znižuje riziko poranenia.67

c) Vyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky, pred chytením alebo

prenášaním ručného elektrického náradia sa vždy

presvedčte sa, či je ručné elektrické náradie

vypnuté. Ak budete mať pri prenášaní ručného

elektrického náradia prst na vypínači, alebo ak ručné

elektrické náradie pripojíte na elektrickú sieť zapnuté,

môže to mať za následok nehodu.

d) Skôr ako ručné elektrické náradie zapnete,

odstráňte nastavovacie a montážne nástroje.

Nástroj alebo kľúč, ktorý sa nachádza v pohyblivej časti

náradia, môže spôsobiť poranenie.

e) Nepreceňujte sa. Zabezpečte si pevný postoj a

neprestajne udržiavajte rovnováhu. Takto budete

môcť ručné elektrické náradie v neočakávaných

situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev.

Nenoste široké odevy a nemajte na sebe šperky.

Dbajte na to, aby ste mali vlasy, odev a rukavice v

dostatočnej vzdialenosti od pohybujúcich sa častí

náradia. Pohybujúce sa časti náradia by mohli zachytiť

voľné oblečenie, šperky alebo dlhé vlasy.

g) Ak možno namontovať zariadenie na odsávanie

alebo zachytávanie prachu, presvedčíte sa, či je

pripojené a správne používané. Používanie

odsávacieho zariadenia a zariadenia na zachytávanie

prachu znižuje riziko ohrozenia zdravia prachom.

4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE

a) Náradie nepreťažujte. Pre svoju prácu používajte

určené elektrické náradie. Pomocou vhodného

ručného elektrického náradia budete môcť v uvedenom

rozsahu výkonu pracovať lepšie a bezpečnejšie.

b) Nepoužívajte žiadne ručné elektrické náradie, ktoré

má pokazený vypínač. Ručné elektrické náradie, ktoré

sa už nedá zapínať alebo vypínať, je nebezpečné a

treba ho dať opraviť.

c) Skôr ako budete náradie nastavovať alebo meniť

príslušenstvo, resp. pred každým odložením náradia

vytiahnite zástrčku zo zásuvky. Toto bezpečnostné

opatrenie zabraňuje neúmyselnému spusteniu náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte

mimo dosahu detí. Nedopusťte, aby ručné elektrické

náradie používali osoby, ktoré s ním nie sú dôkladne

oboznámené, alebo ktoré si neprečítali tento Návod

na používanie. Ak ručné elektrické náradie používajú

neskúsené osoby, stáva sa nebezpečným nástrojom.

e) Elektrické náradie starostlivo ošetrujte.

Skontrolujte, či pohyblivé súčiastky náradia

bezchybne fungujú a neblokujú a či nie sú zlomené

alebo poškodené niektoré súčiastky, ktoré by mohli

negatívne ovplyvniť fungovanie ručného elektrického

náradia. Pred použitím ručného elektrického

náradia dajte poškodené súčiastky opraviť.

Nejeden úraz bol spôsobený zle udržiavaným náradím.

f) Používané nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

g) Používajte ručné elektrické náradie, príslušenstvo,

pracovné nástroje a pod. podľa týchto pokynov.

Zohľadnite pritom konkrétne pracovné podmienky a

činnosť, ktorú máte vykonať. Používanie ručného

elektrického náradia na iné ako určené účely môže viesť

k nebezpečným situáciám.

a) Ručné elektrické náradie zverte do opravy len

originálne náhradné súčiastky. Tým sa zabezpečí

inými kovovými predmetmi v obrobku; zoberte ich dole

prv než začnete pracovať

• Elektrickú šnúru udržujte vždy mimo pohybujúcich sa

častí nástroja; elektrickú šnúru vždy smerujte dozadu,

• Skôr než nástroj položíte, presvedčte sa že je motor

vypnutý a že sú všetky pohyblivé súčiastky zastavené

• Používajte úplne odmotanú a bezpečnú predlžovaciu

šnúru s kapacitou 16 A

• V prípade elektrickej alebo mechanickej poruchy

zastavte okamžite nástroj a vytiahnite zástrčku z

• SKIL zabezpečí bezchybný chod nástroja len ak sa

používa správne príslušenstvo, ktoré môžete získať od

• Tento nástroj by nemali používať osoby mladšie ako

• Hlasitosť zapnutého prístroja môže byť viac aké 85 dB(A);

chráňte si uši ochrannými krycími prostriedkami

• Ak je sieťová šnúra poškodená alebo ak sa prereže

počas prevádzky, nedotýkajte sa jej ale ju ihneď odpojte

z hlavnej elektrickej siete

• Nikdy nepoužívajte nástroj ak je šnúra poškodená;

šnúru musí vymeniť kvalifikovaná osoba

• Vždy skontrolujte či je napätie elektrického prúdu

rovnaké ako napätie na štítku nástroja (nástroj s

menovaným napätím 230V alebo 240V sa môže napojiť

aj na 220V-ový prúd)

• Tento nástroj sa nehodí na brúsenie vlhkého povrchu

• Zaistite obrábaný diel (obrábaný diel uchytený

pomocou upínacích zariadení alebo vo zveráku je oveľa

bezpečnejší kým v ruke)

• Neobrábajte materiál, ktorý obsahuje azbest (azbest

• Nedotýkajte sa pohyblivej brúsnej plochy68

• Nepoužívajte opotrebené, potrhané alebo silne

znečistené brúsne plochy

• Používajte ochranné rukavice, ochranné okuliare,

priliehavý oblek a v prípade dlhých vlasov aj pokrývku

• Prach z materiálu, akým je náter obsahujúci olovo,

niektoré druhy dreva, minerály a kovy môže byť škodlivý

(styk alebo nadýchanie prachu môže spôsobiť alergické

reakcie a/alebo respiračné ochorenia obsluhy a

okolostojacich osôb); používajte ochrannú masku

tváre a pracujte so zariadením na odsávanie prachu,

ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

prísadami pre úpravu dreva; používajte ochrannú

• Pri nastavovaní alebo výmene príslušenstva vždy

vytiahnite prívodný kábel zo zásuvky

• Namontovanie brúsiacich plôch 4

- podľa obrázku namontujte brúsiacu plochu VELCRO

! l’ah prachu vyžaduje aby sa použili perforované

- používajte dierovač B pre úpravu nedierovaných

brúsnych papierov, čo umožní odsávanie prachu

! perforácie na brúsiacich plochách sa majú

zhodovať s perforáciami na brúsiacej nohe

! na čas vyměňte opotrebené brúsiace plochy

! nástroj vždy použite tak, aby celá brusná plocha

bola pokrytá brusným papierom

• Odsávanie prachu 5

Pre optimálne odsávanie prachu

! nepoužívajte nádobu na prach keď brúsite kov

• Montovanie/zoberanie adaptéra na vysávač E 6

! nepoužívajte vysávač keď brúsite kov

- nástroje vypnite/zapnite posunutím prepínača F do

! nástroj je treba zapnúť predtým než sa dotkne

povrchu brúseného kusu

! pred vypnutím nástroja by ste ho mali zdvihnúť z

- nástrojom pohybujte rovnobežne s pracovným

! pri práci netlačte prílis silno na nástroj, nechajte

ho voľne pohybovať po brúsenom kuse

- nástroj sa nemá klopiť lebo týmto dôjde k tvorbe rýh

• Nástroj pohybujte rovnými pohybmi v smere zrnitosti

- na brúsenie holých drevených povrchov

- na dosiahnutie lešteného povrchu

• Nikdy sa nesmie používať tá istá brúsna plocha aj na

• Doporučené druhy brúsnych pásov:

hrubý - k odstraneniu farby;

k brúseniu vyjímočne hrubého dreva

stredný - k brúseniu hrubého alebo hladkého dreva

jemný - k vyhladeniu dreveného povrchu;

konečná úprava hladkého dreveného povrchu;

k vyhladeniu starých farbených povrchov

• K úprave hrubých povrchov používajte brúsne pásy s

rôznou zrnnou velkosťou

- najprv použijte hrubozrnný alebo strednozrnný pás

- k dokončeniu slúži jemnozrnný pás

Hladina emisií od vibrácií uvedená na zadnej strane

tohto návodu na obsluhu bola nameraná v súlade s

normalizovaným testom uvedeným v norme EN 60745;

môže sa používať na vzájomné porovnávanie náradí a

na predbežné posúdenie vystavenia účinkom vibrácií pri

používaní náradia pre uvedené aplikácie

- používanie náradia na rôzne aplikácie, alebo v

spojení s rôznymi alebo nedostatočne udržiavanými

doplnkami môže značne zvýšiť úroveň vystavenia

- časové doby počas ktorých je je náradie vypnuté

alebo počas ktorých náradie beží ale v skutočnosti

nevykonáva prácu môžu značne znížiť úroveň

! chráňte sa pred účinkami vibrácií tak, že budete

náradie a jeho príslušenstvo správne udržiavať,

tak že nebudete pracovať so studenými rukami a

tak že si svoje pracovné postupy správne

! pred čistením odpojte z elektrickej siete

• Ak by nástroj napriek starostlivej výrobe a kontrole

predsa len prestal niekedy fungovať, treba dať opravu

vykonať autorizovanej servisnej opravovni elektrického

- pošlite nástroj bez rozmontovania spolu s dôkazom

o kúpe; vášmu dílerovi alebo do najbližšieho

servisného strediska SKIL (zoznam adries servisných

stredisiek a servisný diagram nástroja sú uvedené na

www.skileurope.com)69

• Elektrické náradie, príslušenstvo a balenia

nevyhadzujte do komunálneho odpadu (len pre štáty

- podľa európskej smernice 2002/96/EG o nakladaní s

použitými elektrickými a elektronickými zariadeniami

a zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

zbierať oddelene od ostatného odpadu a podrobiť

ekologicky šetrnej recyklácii

- pripomenie vám to symbol 8, keď ju bude treba

LT CE PREHLÁSENIE O ZHODE Vÿhradne na na√u vlastnú zodpovednos† prehlasujeme, Ωe tento vÿrobok zodpovedá nasledujúcim

28.12.2009), 2006/42/EG (od 29.12.2009).

90 dB(A) (√tandardná odch¥lka: 3 dB), a vibrácie sú 10,6 m/s

Súbor technickej dokumentácie sa nachádzajú na adrese: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
