BEDIENUNGSANLEITUNG 7314 MA SKIL

ORIGINALBETRIEBSANLEITUNG . . . . . .

• Dieses Werkzeug ist für das Trockenschleifen und

Fertigbearbeiten von Holz, lackierten Oberfl ächen,

Kunststoff und Spachtelmasse bestimmt

• Bitte diese Bedienungsanleitung sorgfältig lesen und

A Hebel zum Wechseln des Schleifpapiers

E Staubsaugeranschluß

G Lüftungsschlitze11

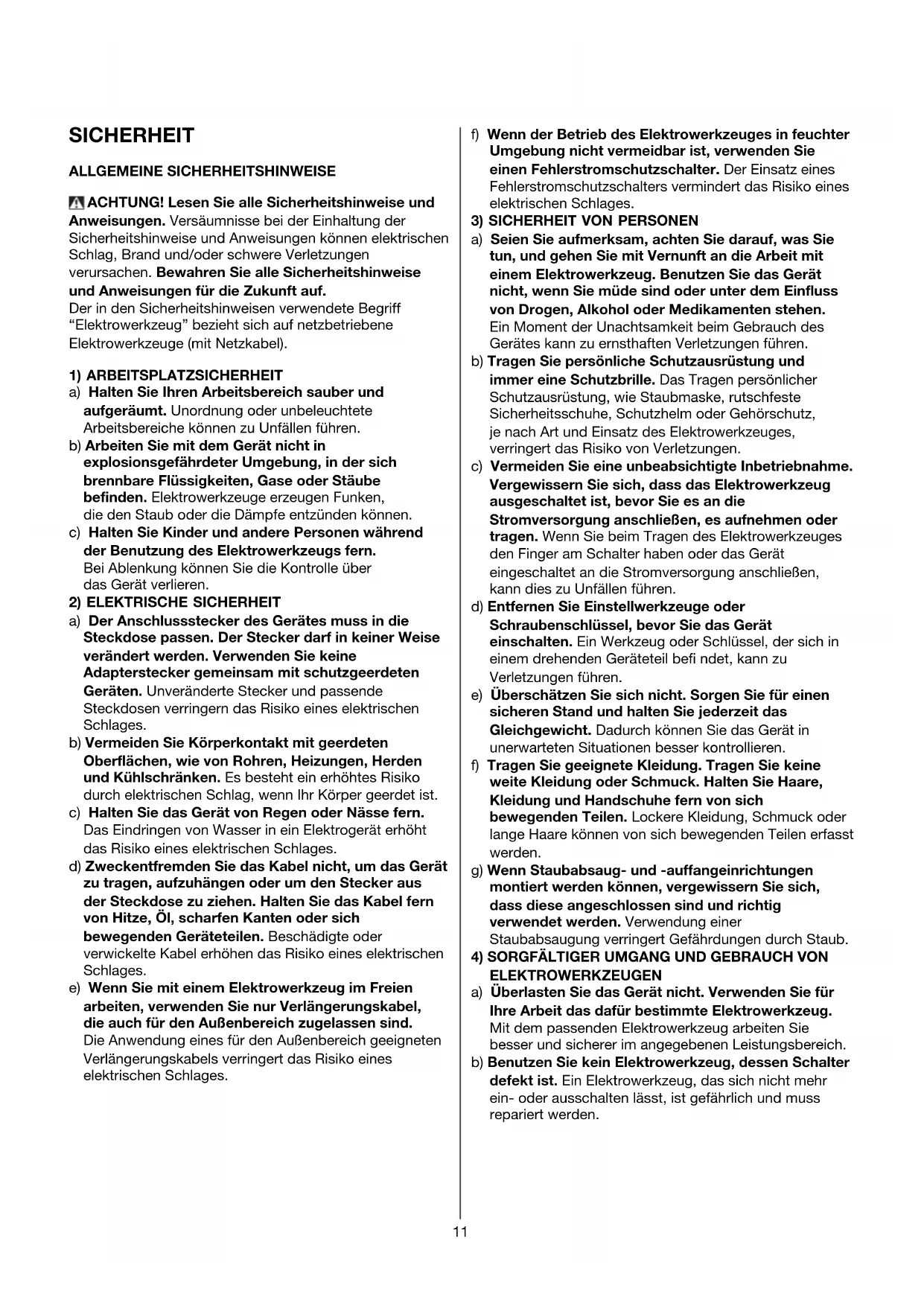

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

“Elektrowerkzeug” bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und

aufgeräumt. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken,

die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern.

Bei Ablenkung können Sie die Kontrolle über

das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie

einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines

elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz,

je nach Art und Einsatz des Elektrowerkzeuges,

verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug

ausgeschaltet ist, bevor Sie es an die

Stromversorgung anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das Gerät

eingeschaltet an die Stromversorgung anschließen,

kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil befi ndet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen erfasst

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer

Staubabsaugung verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr

ein- oder ausschalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdose,

bevor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Geräts.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die

Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR SCHLEIFER

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten; das Kabel nach hinten vom

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn das entsprechendes

Zubehör verwendet wird, welches bei ihren

Fachhändlern erhältlich ist

• Der Benutzer dieses Werkzeuges sollte älter als

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem

anerkannten Elektrofachmann ersetzen

• Stets nachprüfen, daß die Netzspannung mit der auf

dem Typenschild des Werkzeuges angegebenen

Spannung übereinstimmt (mit 230V oder 240V

beschriftete Werkzeuge können auch an 220V betrieben

• Dieses Werkzeug ist für Naßschleifen nicht geeignet

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Beim Schleifen von Metall entstehen Funken;

verwenden Sie den Staubbehälter/Staubsauger nicht

und halten Sie andere Personen sowie brennbare

Materialien von Ihrem Arbeitsbereich fern

• Nicht mit dem laufenden Schleifpapier in Berührung

• Verwenden Sie verschlissene, eingerissene oder stark

zugesetzte Schleifpapiere nicht weiter

• Tragen Sie Schutzhandschuhe, Schutzbrille,

enganliegende Kleidung und Haarschutz (bei langen

• Staub von Materialien wie Farbe, die Blei enthält,

einigen Holzarten, Mineralien und Metall kann schädlich

sein (Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassifi ziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes

Verbrauchsmaterial gültigen nationalen

• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

• Schleifpapierbefestigung 4

! Netzstecker ziehen

- VELCRO-Schleifpapier wie dargestellt befestigen

- Hebel A benutzen zum Befestigen von normalem

! für die Staubabsaugung brauchen Sie gelochtes

- Stanze B benutzen um nicht-perforiertes

Schleifpapier zur Staubabsaugung anzupassen

! die Löcher im Schleifpapier sollten mit denen der

Schleifplatte übereinstimmen

! abgenutztes Schleifpapier rechtzeitig erneuern

! benutzen Sie das Werkzeug nur wenn die

gesamte Schleiffläche mit Schleifpapier bedeckt

Für optimale Absaugung

- Staubbehälter C regelmäßig entleeren (Deckel vom

- Staub vom Mikrofi lter D entfernen (Mikrofi lter nicht

mit Seife und Wasser waschen)

! Staubbehälter nicht verwenden beim Schleifen

• Montieren/Entfernen des Staubsaugeranschlusses E 6

! Staubsauger nicht verwenden beim Schleifen von

- Werkzeug durch Drücken des Ein-/Aus-Schalters F in

die Position “I”/”O” ein-/ausschalten

! bevor die Schleiffläche das Werkstück berührt,

muß Ihr Werkzeug erst eingeschaltet werden

! vor dem Ausschalten des Werkzeuges sollte

dieses vom Werkstück abgenommen werden

• Halten und Führen des Werkzeuges 7

! Werkzeug beim Arbeiten immer am grauen

- halten Sie Ihr Werkzeug parallel zu der zu

bearbeitenden Oberfl äche

! nicht zu viel Druck auf das Werkzeug ausüben;

lassen Sie die Schleiffläche für Sie arbeiten

- verkanten Sie das Werkzeug nicht, damit ungewollte

Schleifspuren vermieden werden

- Lüftungsschlitze G 2 unbedeckt halten

• Bewegen Sie das Werkzeug in geraden Bewegungen

entlang der Maserung

- für das Abschleifen von unbehandelten

- für extra feinen Endschliff

• Nie mit demselben Schleifpapier Holz und Metall

• Empfohlene Schleifpapierkörnung

grob - zum Entfernen von Farbe;

zum Schleifen von äußerst rohem Holz

mittel - zum Schleifen von Rohholz oder einfachem Holz

fein - zum Glätten von Holz;

zum Abschleifen von unbehandeltem Holz;

zum Glätten von Oberfl ächen mit alter Farbe

• Verwenden Sie verschiedene Körnunggröße wenn die

zu bearbeitende Oberfl äche roh ist:

- schleifen Sie anfangs mit der Grob- oder

- beenden Sie mit der Feinkörnung

Die im hinteren Teil dieser Bedienungsanleitung

angegebene Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläufi ge Beurteilung

der Vibrationsexposition bei Verwendung des

Werkzeugs für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze G 2)

- anhaftenden Schleifstaub mit einem Pinsel entfernen

! Netzstecker vor dem Säubern ziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste SKIL-

Vertragswerkstätte senden (die Anschriften so wie die

Ersatzteilzeichnung des Werkzeuges fi nden Sie unter

• Elektrowerkzeuge, Zubehör und Verpackungen nicht

in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten

Wiederververtung zugeführt werden

- hieran soll Sie Symbol 8 erinnern

NL Vlakschuurmachine 7314

Elektrische gereedschappen veroorzaken vonken die

2) ELEKTRISCHE VEILIGHEID

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder

normativen Dokumenten übereinstimmt: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien 2006/95/EG,

2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schalldruckpegel dieses Gerätes 79 dB(A) und der Schal-

leistungspegel 90 dB(A) (Standard- abweichung: 3 dB), und die Vibration 10,6 m/s

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
