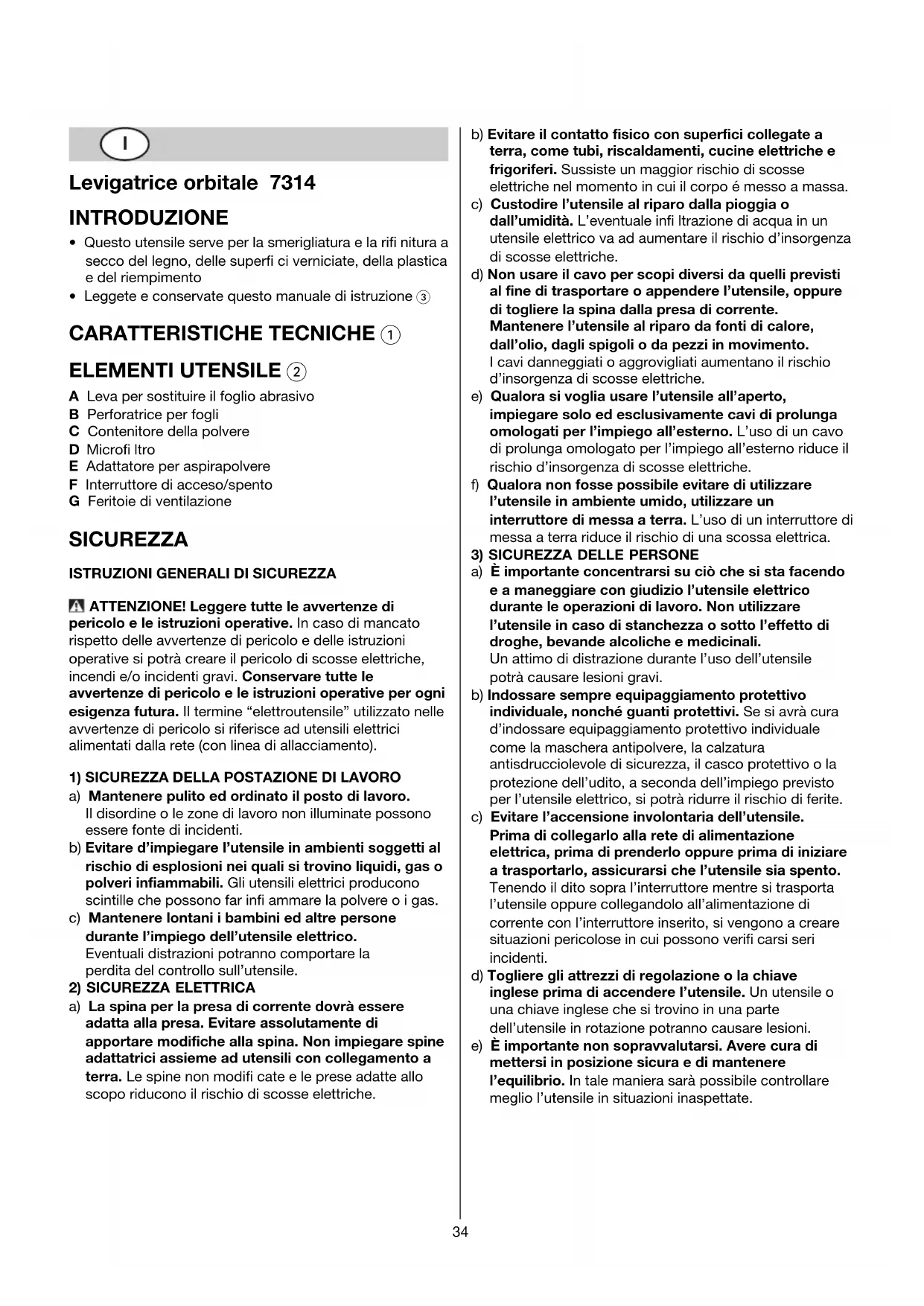

MANUALE UTENTE 7314 MA SKIL

• Questo utensile serve per la smerigliatura e la rifi nitura a

secco del legno, delle superfi ci verniciate, della plastica

• Leggete e conservate questo manuale di istruzione 3

CARATTERISTICHE TECNICHE 1

A Leva per sostituire il foglio abrasivo

B Perforatrice per fogli

C Contenitore della polvere

E Adattatore per aspirapolvere

F Interruttore di acceso/spento

G Feritoie di ventilazione

SICUREZZA ISTRUZIONI GENERALI DI SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di

pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pericolo di scosse elettriche,

incendi e/o incidenti gravi. Conservare tutte le

avvertenze di pericolo e le istruzioni operative per ogni

esigenza futura. Il termine “elettroutensile” utilizzato nelle

avvertenze di pericolo si riferisce ad utensili elettrici

alimentati dalla rete (con linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro.

Il disordine o le zone di lavoro non illuminate possono

essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti soggetti al

rischio di esplosioni nei quali si trovino liquidi, gas o

polveri infiammabili. Gli utensili elettrici producono

scintille che possono far infi ammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone

durante l’impiego dell’utensile elettrico.

Eventuali distrazioni potranno comportare la

perdita del controllo sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere

adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad utensili con collegamento a

terra. Le spine non modifi cate e le prese adatte allo

scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a

terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale infi ltrazione di acqua in un

utensile elettrico va ad aumentare il rischio d’insorgenza

di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l’utensile, oppure

di togliere la spina dalla presa di corrente.

Mantenere l’utensile al riparo da fonti di calore,

dall’olio, dagli spigoli o da pezzi in movimento.

I cavi danneggiati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto,

impiegare solo ed esclusivamente cavi di prolunga

omologati per l’impiego all’esterno. L’uso di un cavo

di prolunga omologato per l’impiego all’esterno riduce il

rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare

l’utensile in ambiente umido, utilizzare un

interruttore di messa a terra. L’uso di un interruttore di

messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo

e a maneggiare con giudizio l’utensile elettrico

durante le operazioni di lavoro. Non utilizzare

l’utensile in caso di stanchezza o sotto l’effetto di

droghe, bevande alcoliche e medicinali.

Un attimo di distrazione durante l’uso dell’utensile

potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo

individuale, nonché guanti protettivi. Se si avrà cura

d’indossare equipaggiamento protettivo individuale

come la maschera antipolvere, la calzatura

antisdrucciolevole di sicurezza, il casco protettivo o la

protezione dell’udito, a seconda dell’impiego previsto

per l’utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l’accensione involontaria dell’utensile.

Prima di collegarlo alla rete di alimentazione

elettrica, prima di prenderlo oppure prima di iniziare

a trasportarlo, assicurarsi che l’utensile sia spento.

Tenendo il dito sopra l’interruttore mentre si trasporta

l’utensile oppure collegandolo all’alimentazione di

corrente con l’interruttore inserito, si vengono a creare

situazioni pericolose in cui possono verifi carsi seri

d) Togliere gli attrezzi di regolazione o la chiave

inglese prima di accendere l’utensile. Un utensile o

una chiave inglese che si trovino in una parte

dell’utensile in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di

mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare

meglio l’utensile in situazioni inaspettate.35

f) Indossare vestiti adeguati. Evitare di indossare

vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i

guanti lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in pezzi in

g) Se sussiste la possibilità di montare dispositivi di

aspirazione o di captazione della polvere,

assicurarsi che gli stessi siano stati installati

correttamente e vengano utilizzati senza errori.

L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l’utensile. Impiegare l’utensile

elettrico adatto per sbrigare il lavoro.

Utilizzando l’utensile elettrico adatto si potrà

lavorare meglio e con maggior sicurezza nell’ambito

della gamma di potenza indicata.

b) Non utilizzare utensili elettrici con interruttori

difettosi. Un utensile elettrico che non si può più

accendere o spegnere è pericoloso e dovrà essere

c) Togliere la spina dalla presa di corrente prima di

regolare l’utensile, di sostituire pezzi di ricambio o di

mettere da parte l’utensile. Tale precauzione eviterà

che l’utensile possa essere messo in funzione

d) Custodire gli utensili elettrici non utilizzati al di fuori

della portata dei bambini. Non fare usare l’utensile a

persone che non sono abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli utensili elettrici

sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione

dell’utensile. Verificare che le parti mobili

dell’utensile funzionino perfettamente e non

s’inceppino, che non ci siano pezzi rotti o

danneggiati al punto tale da limitare la funzione

dell’utensile stesso. Far riparare le parti danneggiate

prima d’impiegare l’utensile. Numerosi incidenti

vengono causati da utensili elettrici la cui manutenzione

è stata effettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio.

Gli utensili da taglio curati con particolare attenzione e

con taglienti affi lati s’inceppano meno frequentemente e

sono più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in

conformità con le presenti istruzioni. Osservare le

condizioni di lavoro ed il lavoro da eseguirsi durante

l’impiego. L’impiego di utensili elettrici per usi diversi

da quelli consentiti potrà dar luogo a situazioni di

a) Fare riparare l’utensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI

• Evitate possibili danneggiamenti da viti e chiodi

sporgenti; rimuoverli prima di iniziare la lavorazione

• Mantenere sempre il cavo distante dalle parti in

movimento dell’utensile; spingere il cavo verso la parte

posteriore, distante dall’utensile

• Quando riponete l’utensile accertatevi che non ci siano

parti in movimento e che il motore sia spento

• Usare cavi di prolunga completamente srotolati e sicure

con una capacità di 16 Amp

• Nel caso di cattivo funzionamento elettrico o

meccanico, spegnete subito l’utensile e staccate la

• La SKIL garantisce un perfetto funzionamento

dell’utensile soltanto se vengono utilizzati accessori

corretti che si possono ottenere presso il vostro

• Questo utensile non dev’essere utilizzato da persone di

età inferiore ai 16 anni

• Durante le operazioni di lavoro il livello di rumorosità

può superare 85 dB(A); utilizzare le cuffi e di protezione

• Se durante un’operazione di lavoro viene danneggiato

oppure troncato il cavo, non toccare il cavo ma estrarre

immediatamente la spina dalla presa

• Non usare l’utensile quando il cavo è danneggiato; farlo

sostituire da personale qualifi cato

• Controllare che la tensione dell’alimentazione sia la

stessa di quella indicata sulla targhetta dell’utensile

(gli utensili con l’indicazione di 230V o 240V possono

essere collegati anche alla rete di 220V)

• Questo utensile non può lavorare con acqua

• Fissare il pezzo da lavorare (un pezzo in lavorazione

rimane bloccato in posizione con maggiore sicurezza se

fi ssato con appositi dispositivi di serraggio o con una

morsa e non tenendolo con la mano)

• Non lavorare mai materiali contenenti amianto

(l’amianto è ritenuto materiale cancerogeno)

• Nella levigatura del metallo vengono generate scintille;

non usare il contenitore della polvere/l’aspirapolvere e

allontanare altre persone e materiali infi ammabili

• Evitare di toccare il foglio mentre questo si trova in

• Non continuare ad usare fogli usurati, stagliati oppure

già troppo carichi di materiale levigato

• Portare guanti protettivi, occhiali di protezione, abiti

adatti ed aderenti al corpo e una protezione per i capelli

(in caso di capelli lunghi)

• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono

essere nocive (il contatto con queste polveri o la loro

inalazione possono causare reazioni allergiche e/o

disturbi respiratori all’operatore o ad altre persone

presenti sul posto); indossare una maschera

protettiva per la polvere e utilizzare un dispositivo

per l’estrazione della polvere se è presente una

presa di collegamento36

• Alcuni tipi di polvere sono classifi cati come cancerogeni

(quali le polveri di quercia e faggio) specialmente se

associate ad additivi per il trattamento del legno;

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della

polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione

della polvere per i materiali in lavorazione

• Staccate sempre la spina dell’utensile prima di

effettuare regolazioni o cambiare gli accessori

• Montaggio del foglio abrasivo 4

! estrarre la spina dalla presa

- montare il foglio abrasivo di VELCRO come illustrato

- utilizzare la leva A per montare un foglio abrasivo

! e necessaria foglio abrasivo perforato per

- utilizzare la perforatrice B per adattare il foglio

abrasivo non-perforato a l’aspirazione

! i fori del foglio devono corrispondere ai fori della

! sostituire il foglio abrasivo consumato per tempo

! usare l’utensile sempre con l’intera superficie

levigante coperta da foglio abrasivo

• Aspirazione della polvere 5

Per ottenere un’aspirazione ottimale

- svuotare spesso il contenitore della polvere C

(sollevare il coperchio del contenitore)

- rimuovere la polvere dal microfi ltro D (non lavare il

microfi ltro con acqua e sapone)

! non usare il contenitore della polvere durante al

smerigliatura del metallo

• Montaggio/smontaggio dell’adattatore per aspirapolvere

! non usare l’aspirapolvere durante al smerigliatura

• Interruttore di acceso/spento

- per accendere/spegnere l’utensile, spingere

l’interruttore F nella posizione “I”/”O”

! prima che la superficie levigante raggiunga il

pezzo in lavorazione, l’utensile deve essere

! prima di spegnere l’utensile, dovreste sollevarlo

dal pezzo di lavorazione

• Tenuta e guida dell’utensile 7

! durante la lavorazione, impugna l’utensile sempre

in corrispondenza della(e) area(e) grigia(e)

- tenere l’utensile parallelo alla superfi cie di lavoro

! non applicare troppa pressione all’utensile;

lasciare che sia la superficie levigante a lavorare

- non inclinare l’utensile per evitare segni di levigatura

- tenere scoperte le feritoie di ventilazione G 2

• Dare all’utensile movimenti diritti lungo le venature del

- per rifi nire legno nudo

- per la rifi nitura extra fi ne

• Mai eseguire lavorazioni con lo stesso foglio abrasivo su

• Fogli abrasivi a grana raccomandata per i seguenti usi:

ruvida - per togliere la vernice;

per levigare legno molto ruvido

media - per levigare legno ruvido

fi ne - per lisciare legno;

per rifi nire legno nudo;

per lisciare superfi ci con vernice vecchia

• Uso di diverse dimensioni di grana per superfi ci ruvide:

- iniziare con un foglio a grana ruvida o media

- terminare con un foglio a grana fi ne

• Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di

questo manuale di istruzioni è stato misurato in

conformità a un test standardizzato stabilito dalla norma

EN 60745; questo valore può essere utilizzato per

mettere a confronto un l’utensile con un altro o come

valutazione preliminare di esposizione alla vibrazione

quando si impiega l’utensile per le applicazioni

- se si utilizza l’utensile per applicazioni diverse,

oppure con accessori differenti o in scarse

condizioni, il livello di esposizione potrebbe

aumentare notevolmente

- i momenti in cui l’utensile è spento oppure è in

funzione ma non viene effettivamente utilizzato per il

lavoro, possono contribuire a ridurre il livello di

! proteggersi dagli effetti della vibrazione

effettuando la manutenzione dell’utensile e dei

relativi accessori, mantenendo le mani calde e

organizzando i metodi di lavoro

MANUTENZIONE / ASSISTENZA

• Tenete sempre puliti utensile e cavo (soprattutto le

feritoie di ventilazione G 2)

- asportare con un pennello la polvere da levigatura

che sia rimasta attaccata

! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e

di controllo l’utensile dovesse guastarsi, la riparazione

va fatta effettuare da un punto di assistenza autorizzato

per gli elettroutensili SKIL

- inviare l’utensile non smontato assieme alle prove di

acquisto al rivenditore oppure al più vicino posto di

assistenza SKIL (l’indirizzo ed il disegno delle parti di

ricambio dell’utensile sono riportati su

www.skileurope.com)37

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e

l’imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2002/96/CE sui rifi uti di

utensili elettrici ed elettronici e la sua attuazione in

conformità alle norme nazionali, glil utensili elettrici

esausti devono essere raccolti separatamente, al fi ne

di essere reimpiegati in modo eco-compatibile

- il simbolo 8 vi ricorderà questo fatto quando dovrete

Processo técnico em: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

P CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è

conforme alle seguenti normative e ai relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle direttive 2006/95/EG,

2004/108/EG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).

RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 60 745 il livello di pressione acustica di questo utensile è 79 dB(A) ed il livello

di potenza acustica 90 dB(A) (deviazione standard: 3 dB), e la vibrazione 10,6 m/s

(metodo mano-braccio; incertezza K = 1,5 m/s

Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

incertitudine K = 1,5 m/s
