Märke	Bosch
Modell	INDEGO S 500 / S+ 500 / M 700 / M+ 700
Produkttyp	Robotgräsklippare
Klippbredd	19 cm
Justerbar klipphöjd	30–50 mm (3 lägen)
Max gräsyta	500 m² (S 500 / S+ 500), 700 m² (M 700 / M+ 700)
Max lutning	15° / 27 %
Vikt (enligt EPTA 01:2014)	7,6 kg (S 500 / M 700), 7,7 kg (S+ 500 / M+ 700)
Skyddsklass	IPX4 (klippare och laddstation)
Batteri	Litiumjon 18 V, 2,5 Ah, 5 celler
Genomsnittlig drifttid	60 min (S 500 / S+ 500), 75 min (M 700 / M+ 700)
Max laddningstid	60 min
Nätanslutning	220-240 V AC, 50-60 Hz, nätadapter IPX7
Medföljande begränsningskabel	150 m (S 500 / S+ 500), 175 m (M 700 / M+ 700)
Max längd begränsningskabel	350 m
Ljudnivå	61 dB(A) (uppmätt ljudeffekt), 63 dB(A) garanterad
Specialfunktioner S+/M+	GSM-anslutning, Bosch Smart Garden-app, SmartMowing
Klippfunktioner	LogiCut, SpotMow, kantklippning, intensivläge
Säkerhet	Lyft-, tipp-, lutnings- och stötsensorer; automatisk bladstopp
Underhåll	Rengöring med mjuk borste; vändbara blad; handskar obligatoriska

Vanliga frågor - INDEGO S 500 | S+ 500 | M 700 | M+ 700 BOSCH

Hur startar jag gräsklipparen för första gången?

Efter att du installerat begränsningskabeln och laddstationen, sätt strömbrytaren i på-läge. Ange din 4-siffriga PIN-kod för att aktivera klipparen. Bekräfta 'Klipp' på skärmen eller via Bosch Smart Garden-appen (modeller S+/M+).

Vilken klipphöjd rekommenderas för att börja?

Det rekommenderas att börja med hög klipphöjd (50 mm) för att undvika att roboten klipper av begränsningskabeln. Sänk gradvis till 30 mm beroende på gräsets tillväxt.

Hur underhåller jag klippbladen?

Använd trädgårdshandskar. Vänd på gräsklipparen och kontrollera bladen. Bladen är vändbara: vänd dem eller byt ut hela uppsättningen med skruvar om de är slitna. Dra åt skruvarna med ett vridmoment på 2,5 Nm.

Vad gör jag om gräsklipparen inte återvänder korrekt till laddstationen?

Kontrollera att begränsningskabeln är korrekt ansluten till laddstationen. Se till att det inte finns några öglor eller störningskällor nära stationen. I menyn 'Inställningar', justera 'Laddstationens position' (kant eller hörn).

Kan jag använda gräsklipparen på flera separata gräsmattor?

Ja, upp till 3 olika gräsmattor. För varje gräsmatta behöver du en extra laddstation, begränsningskabel och pinnar. Alternativt kan du koppla ihop gräsmattorna med en begränsningskabel utan extra laddstation (max 50 m²).

Hur uppdaterar jag gräsklipparens programvara?

Ladda ner filen 'IN8xxxx.bin' från www.bosch-diy.com/indego-help. Kopiera den till ett USB-minne formaterat i FAT32. Anslut det till gräsklipparen via en USB-OTG-kabel, placera klipparen i laddstationen och följ instruktionerna på skärmen.

Gräsklipparen stannar och visar 'lyft' eller 'tipp', vad gör jag?

Säkerhetssensorerna stoppar bladen och motorn. Sätt tillbaka gräsklipparen på en plan yta. Kontrollera att inga hinder blockerar sensorerna. Tryck på bekräftelsetangenten för att starta om.

Vilken livslängd har batteriet och hur byter jag det?

Litiumjonbatteriet har lång livslängd. Öppna det endast vid betydande minskning av drifttid. Stäng av klipparen, ta bort de 5 Torx T-20-skruvarna från batterifacket, skjut ut det gamla batteriet och sätt i ett nytt Bosch PBA 18V...W-2,5 Ah-batteri.

Hur förvarar jag gräsklipparen på vintern?

Förvara gräsklipparen och laddstationen på en torr och säker plats (frostfri) om temperaturen håller sig under 5°C. Batteriet måste förbli i apparaten. Använd originalförpackningen för långväga transport.

Vad gör jag vid överdrivna vibrationer eller onormalt ljud?

Kontrollera att bladskruvarna är ordentligt åtdragna (vridmoment 2,5 Nm). Om bladen är skadade eller deformerade, byt ut hela uppsättningen. Om problemet kvarstår, kontakta Boschs kundservice.

BRUKSANVISNING INDEGO S 500 | S+ 500 | M 700 | M+ 700 BOSCH

Näractualiseringen erfaerdig, gennemförer plæneklipperen en nystart.

for att du valt Indego grasklipparroboten.

Läs sakerhetsanvisingarna som foljer innan du installerar gräsklipparen.

Observera! Läs noggrantigenanvisningarna. Gördig fortrogemed gräsklipparens manöverorganoch dess korrekta användning.

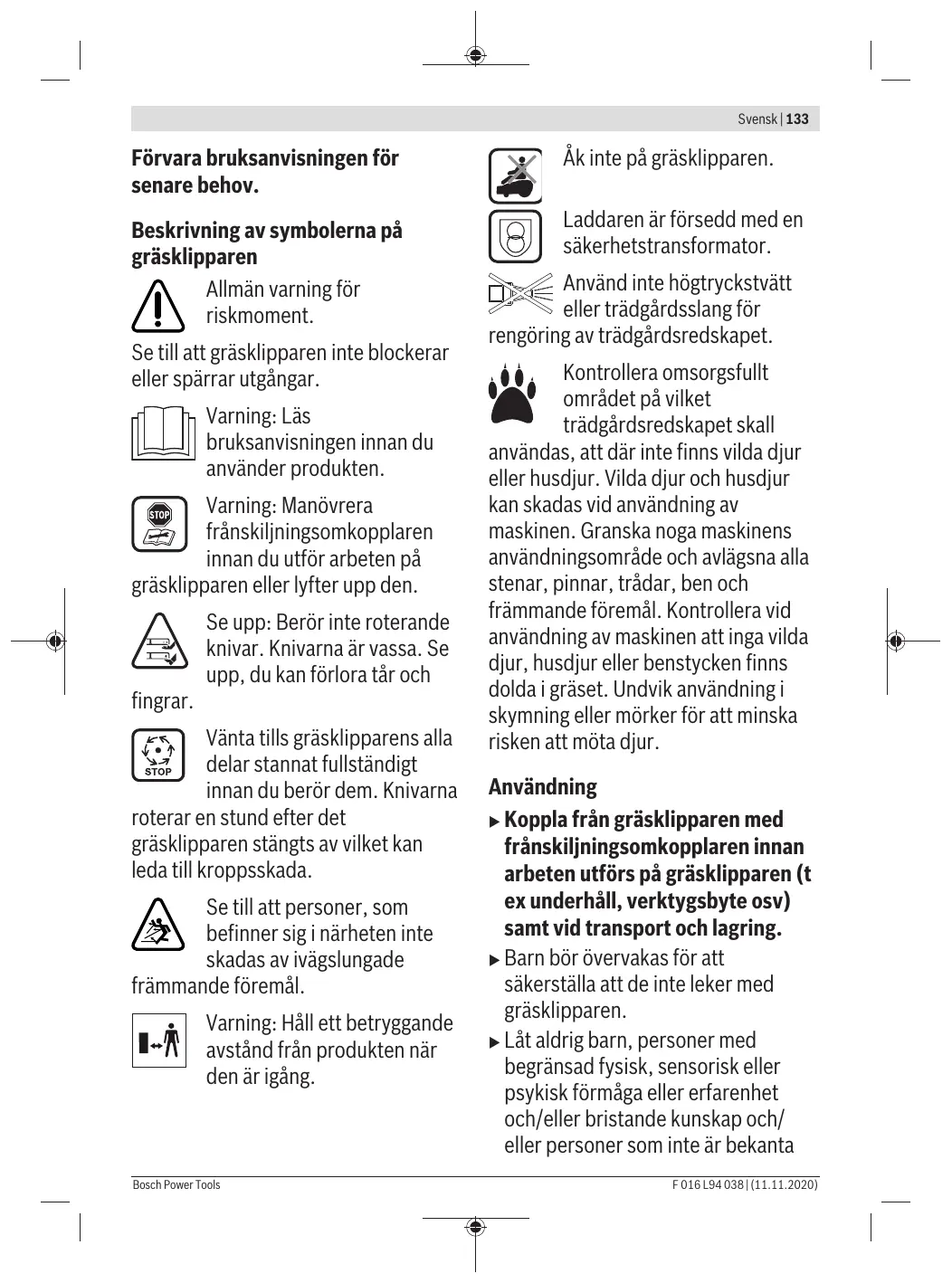

Förvara bruksanvisingen für senare behov.

Beskrivning av symbolerna på gräsklipparen

Allman varning for riskmoment.

Se till att gräsklipparen inte blockerer.
eller sparrar utgangar.

Varning: Läs
bruksanvisningen innan du
använderprodukten.

Varning: Manövrera fränskilnjningsomkopplaren innan du utfor arbeten på

gräsklipparen eller lyfter upp den.

Se upp: Berör inte roterande knivar. Knivarna ar vassa. Se upp, du kan forlora tär och

fingrar.

Vänta tills gräsklipparens alla delar stannat fullständigt innan du berör dem. Knivarna

roterar en stund after det grasklippen stangts av vilket kan leda till kroppsskada.

Se till att personer, som befinner sig i narheten inte skadas av ivagslungade

främande foremål.

Varning: Håll att betryggande avständ frän Produkten när den ar igang.

Åk inte på gräsklipparen.

Laddaren ar forsedd med en sakerhetertransformator.

Använd inte högtryckstvätt
eller tradgårdsslang För
g av tradgårdsredskapet.

Kontrollera omsorgsfullt området på vilket tradgårdsvredskapet skall

användas, att)där inte finns vilda djur eller husdjur. Vilda djur och husdjur kan skadas vid användning av maskinen. Granska noga maskinens användningsområde och avlågsna alla stenar, pinnar, trådar, ben och främande foremål. Kontrollera vid användning av maskinen att inga vilda djur, husdjur ell er benstycken finns dolda i gräset. Undvik användning i skymning ell er mörker for att minska risken att möta djur.

Användning

Koppla frän gräsklipparen med frånskiljningsomkopplaren innan arbeten utförs på gräsklipparen (tex underhäll, verktygsbyte osv) samt vid transport och lagring.
Barn bör overvakas for att sakerställa att de inte leker med gräsklipparen.
Låt aldrig barn, personer med begränsad fysisk, sensorisk ellerpsykisk formåga aller erfarenhet och/eller bristande kunskap och/eller personer som inte är bekanta

med dessa instruktioner anvanda redskapet. Nationella foreskrifter begransar eventuellt tillaten alder for anvandning.

Du fär inte använda gräsklipparen barfota eller med öppna sandaler. Använd alltid kraftiga skor och länge byxor.
Använd tradgårdsredskapet endast på batterifackets lock ar stängt och alla lockets skruvar ar fastspända. Detta skyddar batteriet mot fuktighet.
Vid dalgit vader, specielt om askvader vantas, farradgardsredskapet inte anvandas.
Se till vid användning av gräsklipparen och dà du närmar dig den att du har stabil jämvikt och står stadigt, speciellt på slänter och vid våt gräsmatta. Luta inte För langt framåt. Använd redskapet varsamt och utan hast.
Användaren aller ägaren ansvarar for olyckor och skador som drabbar andra manniskor aller deras egendom.
Aktivera genast den roda stoppknappen om risker uppstar när grasklipparen anvands.
Kontrollera begränsningsträdens korrekta installation enigt installationsanvisingen.

levereras med grasklipparen.

Kontrollera regelbundet området på vilket gräsklipparen används och avlågsna, stenar, kvistar, trådar, kablar och andra främnde foremål.
Dra inga spanningsforande natsladdar i arbetsomraret. Om en natsladd fastnar i grasklipparen, maste den skiljas fran elnatet innan natsladden avlagsnas.
Kontrollera regelbundet att gräsklipparens knivar, knivskruvar och skäranordningar inte ar nedslitna eller skadade. Byt ut slitna knivar och knivskruvar som komplettsats for att undvika obalans.
- Gräsklipparen fãr aldrig användas med skadade skyddskapor ullut sakerhetsutrustning.
Häll händerna och fötterna på betryggande avständ frän roterande delar.
Gräsklipparen fär aldrig lyftas upp erller bāras med motorn igäng.
Använd inte en obevakat gräsklippare om du vet att husdjur, barn eller personer finns i narheten.
Koppla på gräsklipparen enligtbruksanvisningen ochhall dig påbetryggande avständ frän roterandekomponenter.
- Gräsklipparen fär inte användas samtidigt med en vattenspridare. Mata in en klipptid for att sakerställa att de två systemen inte används samtidigt.

• Om gräsklipparen av体系建设orsak faller i vatten, avlågsna den frän vattnet och fränkoppla den med frånskiljningsomkopplaren. Koppla inte in gräsklipparen, ta kontakt med Bosch kundtjänst.
  Gör inga Förändringar på gräsklipparen. Otilåtna Förändringar kan menligt påverka gräsklipparens sakerhet och leda till kraftigare buller och vibrationer.

Fränkoppla gräsklippen med franskiljningsomkopplaren:

• innan blockeringar atgardas,
• när kontroll, rengöring eller arbeten utförs på gräsklipparen,
  -fore lagring
• om gräsklipparen vibrerar ovanligt kraftigt (stoppa gräsklipparen och kontrollera genast),
• kontrollera after enCollision med att annat foremål att gräsklipparen inte skadats och kontakta Bosch kundtjänsten for eventuell reparation.

Service

Använd alltid trädgårdshandskar\ när Åtgåder krävs i närhen av\ skarpa knivar.
Fränkoppla gräsklipparen med franskiljningsomkopplaren före alla arbeten på gräsklipparen.
Dra stickproppen ur vagguttaget innan arbenen utfors pa laddstationen eller nataggregatet.

Rengör gräsklipparen nogrant utvändigt med en mjuk borste och en trasa. Använd varken vatten, Lossnings-ller polermedel. Avlagsna alla gräsrester och avlagringar, framforall frän ventilationsöppningarna. Vänd gräsklipparen upp och ned och rengör regelbundet knivområdet och styrullarna. Använd en kraftig borste erler en skrapa for borttagning av kvarsittande gräsrester (se bild I). Knivarna kan vandas.

Granska att alla muttrar, bultar och skruvar sitter stadigt fast for att möjiggöra tryggt arbete med gräsklipparen. (se bild J)
Besiktiga grasklipparen regelbundet och byt for din sakerhet ut nedslitna och skadade komponenter.
Set till attendast original Bosch reservidelar anvands.
Byt vid behov ut knivar och skruvar som komplett sats.

Lagring under vintern

Koppla frän gräsklipparen med franskiljningsomkopplaren.
- Gräsklipparen ar driftklar vid temperaturer mellan 5^ och 45^ . Lagra gräsklipparen och laddstationen under vintersäsongen, njr temperaturen konstant ligger under 5^ utom räckhäll for barn, pa ett sakert och torrt stalle.

Ställ inte upp andra föremål på gräsklipparen eller laddstationen.

Använd originalforpackningen dà du transporterar Indego langre sträckor.

Lagra gräsklipparen endast inom temperaturområdet -20°C till 50°C. Lämna inte gräsklipparen på sommaren t.ex. i bilen.

USB

• Gräsklipparen ar försedd med att USB-gränsnitt som uteslutande fär användas for programupppatering (se bild M). Använd endast tillåtna USB.org-stickor (FAT 32 formaterade) och tillåten USB.org OTG-kabel.
• Ytterligare information over programupppateringar finner du under www.bosch-diy.com/indego-help.
  Använd inte USB-gränsnittet für andra ändamål. Anslut inga externa apparater. Använd inter redskapet med USB-gränsskyddets lock öppet.

Oppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hog varme och även mot t.ex. langre solbestrånning, eld,

vatten och fukt. Risk for explosion.

Häll gem, mynt, nycklar, spikar, skruvar och andra smä metallföremål på avständ från fristående batterier for att

undvika en bygling av kontakterna. En kortslutning av batterimodulens kontakter kan leda till brännskador eller brand.

Ur skadat ell fer anvant batteri kan angor avga. Tillfor friskluft och uppsok en lakare vid besvar. Angorna kan reta andningsvagarna.
Batteriet kan skadas av vassa foremål som t. ex. spikar ellerskruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppsta och rök, explosion erler overhettning kan forekomma hos batteriet.
Om batteriet används på fel sätt, eller ar skadat, finns det risk for att brännbar vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätskakommen ikontakt med ögonen, uppsök dessutom likare.

Batterivatskan kan medforahudirritation och brannskada.

Kortslut inte batteriet.
Explosionsrisk foreligger.
Använd endast Bosch batterier som ar avsedda for tradgårdsredskapet. Om andra batterier används, finns risk for kroppsskada och brand.
Kontrollera att tradgårdsredskapet ar frankopplat innan batteriet sätts in. Sätt inte in batteriet iett inkopplat

tradgardsredskap detta kan leda till olyckor.

Öppna batterischaktet Först dà batterimodulen ár Förbrukad. Låt batteriet sitta kvar i redskapet vid vinterlagring. Det inbyggda batteriet ár mycket länglivat, öppna inte batterischaktet innan en tydlig reducering av brukstiden mellan två laddninger av batteriet konstateras.
Indego arbetar mellan 5^ och 45^ . Om batterimodulens temperatur liggerutanfor detta arbetsomrade visar Indego ett meddelande och lamnar inte basstationen. I drift vander Indego tillbaka till basstationen aller blir staende på stallet.
Laddning fär endast ske i laddstationer som Bosch godkänt.

Sakerhetsanvisningar for laddstationen och nätaggregatet

Använd endast original Bosch-laddstation och natsladd for laddning av gräsklipparen. I annat fall finns risk for explosion och brand.
Kontrollera regelbundet basstationen, nätaggregatet, kabeln och stickkontakten. Koppla basstationen eller nätaggregatet frän vid äverkan eller äldring och använd dem inte. Öppna inte själv basstationen eller nätaggregatet. Låt endast kvalificerad Bosch fackpersonal utföra reparatoner

med användning av endast Bosch original reservdilar. Skador på laddstationen, nagaggregatet, kabeln eller stickkontakten ökar risiken För elstöt.

Använd inte laddstationen och nätaggregatet på lättantändigt underlag (t. ex. papper, textilier mm) och inte heller i brännbar omgivning. Till följd av den varme som uppSTAR vid laddning av laddstationen och nätaggregatet finns risk För brand.
Observera barn i narheten. Se till att barnen inte leker med laddstationen, nataggregatet aller grasklipparen.
Kontrollera att strömköllans spanning överensstämmer med uppgiffterna på nätaggregatets typskylt.
Vi reckommender att nätaggregatet ansluts endast till ett eluttag som säkras av en jordfelsbrytare med en läckström på max 30 mA. Kontrollera regelbundet jordfelsbrytarens Funktion.
Natsladden maste regelbundet kontrolleras avseende skador.
Koppla i handelse av översvämning av basstationen nätaggregatet frän elnätet och ta kontakt med Bosch kundtjansten.
Berör aldrig nätstickproppen aller andra stickproppar med vata händer.

Anslutningsladden fär inte köras over, klämmas och inte heller dras i dā den kan skadas. Skydda sladden mot hetta, olja och vassa kanter.

Nätaggregat er skyddisolerat och kraver)darforgen jordning.

Driftspanningen ar 230 V AC, 50 Hz (für iche EU-länder 220 V, 240 V alltefter utforande). For information, kontakta auktoriserad Bosch kundservice.

I tveksamma fall hör med en utbildad elektriker eller narrmaste Bosch servicestation.

Symboler

Symbolerna nedan ar viktiga for att kunna lasa och Forsta bruksanvisningen, specielt grafiken. Lagg symbolerna och

deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till bättre och säkRare använding av grasklipparen.

Symbol	Betydelse
	Bär skyddshandskar
√	Tillåten hantering
×	Förbjuden hantering
	Tillbehör/reservdelar

Ändamälsenlig användning

Gräsklipparen ar avsedd for gräsklippning i en hemträdgård.
Använd inte gräsklipparen inomhus.

Använd inte gräsklipparen für andere syften, det höjer faran für olyckor och mögil äverkan på trädgårdsredskapet.

Försök inte forändra gräsklipparen, det kan leda till olyckor aller möjl äverkan på gräsklipparen.

Tekniska data

Gräsklipparrobot	SI-Enhet	Indego S 500	Indego S+ 500	Indego M 700	Indego M+ 700
Produktnummer		3600HB02..	3600HB03..	3600HB02..	3600HB03..
Snittbredd	cm	19	19	19	19
Snithöjd	mm	30-50	30-50	30-50	30-50
Slantvinkel (max.)	°/%	15/27	15/27	15/27	15/27
Gräsmattans storlek
- maximal	m2	500	500	700	700
- per batteriladdning upp tillA)	m2	70	70	85	85
Driftfrekvensområde (induktiv sensor)	kHz	-	5	-	5
max. magnetisk fällstyrka (induktiv sensor) (vid 10 m)	dBμA/m	-	44	-	44
Driftfrekvensområde (GSM)	MHz	-	880-960	-	880-960
	MHz	-	1710-1880	-	1710-1880
Sändningseffekt max. (GSM)	dBm	-	33	-	33
Vikt enligt EPTA-Procedure 01:2014	kg	7,6	7,7	7,6	7,7
Skyddsklass		IPX4	IPX4	IPX4	IPX4
Serienummer				se datakylten på gräsklipparen
Batteri		Li-jon	Li-jon	Li-jon	Li-jon
Nominell spänning	VDC	18	18	18	18
Kapacitet	Ah	2,5	2,5	2,5	2,5
Antal battericeller		5	5	5	5
Driftstid, i genomsnittA)	min	60	60	75	75
Batteriladdningsid (max.)	min	60	60	60	60
Batterityp		PBA 18V...W-.2,5 Ah	PBA 18V...W-.2,5 Ah	PBA 18V...W-.2,5 Ah	PBA 18V...W-.2,5 Ah

Begränsningstråd

- medfoljande begränsningstråd	m	150	150	175	175
- minsta erforderlig长期以来	m	20	20	20	20
- maximaltilgåten长期以来	m	350	350	350	350

Laddningsstation

Artikelnummer		1 600 A02 546	1 600 A02 546	1 600 A02 546	1 600 A02 546
Ingångsspänning	VDC	24	24	24	24
Strömforbrukning laddning/begränsningstråden inkopplad	W	73/2,6	73/2,6	73/2,6	73/2,6
Laddström (upp till)	A	2,3	2,3	2,3	2,3
Tillåtet temperaturområde für laddning(B)	°C	5-45	5-45	5-45	5-45
Vikt enligt EPTA-Procedure 01:2014	kg	1,65	1,65	1,65	1,65
Skyddsklass		IPX4	IPX4	IPX4	IPX4

Nataggregat

Artikelnummer
Schweiz		F 016 L90 934	F 016 L90 934	F 016 L90 934	F 016 L90 934
England		F 016 L90 935	F 016 L90 935	F 016 L90 935	F 016 L90 935
Övriga Europa		F 016 L90 916	F 016 L90 916	F 016 L90 916	F 016 L90 916
Ingångsspänning (växelspänning)	V	220-240	220-240	220-240	220-240
Skyddsklass		☐/ II	☐/ II	☐/ II	☐/ II
Frekvens	Hz	50-60	50-60	50-60	50-60
Utgångsspänning (likspänning)	V	24	24	24	24
Skyddsklass		IPX7	IPX7	IPX7	IPX7
Vikt	kg	1,25	1,25	1,25	1,25

A) i relation til snithöjd, grasforhällande och fuktighet
B) intern batteritemperatur

Buller-/vibrationsdata

Bulleremissionsvarden framtagna enligt EN 50636-2-107.

Elverktygets A-vägda ljdnivä upnär i typiska fall:

Ljudeffektniva 61 dB(A). Onoggrannhet K = 2 dB.

Bildernas betydelse

Handlingsmål	Bild	Sida
Tillbehör	A	339
Leveransomfäng/packa upp gräsklipparen	B	340
Förlägg begränsningstråden	C	340

Handlingsmål	Bild	Sida
Begränningsstrådens fällängning	D	341
Fällagg begränningsstråden kring ett nytt inre objekt	E	341
Så här skall gräsklipparen lyftae upp och bäras	F	342
Inställning av smithöjd	G	342
SpotMow	H	343
Rengöring	I	343
Service	J	344
Tillagg av andra gräsmattor	K	344
- med extra laddstation (till höger)
-utan extra laddstation (uppe till vänster)
Byte av batteri	L	345
Programuppatering	M	346-347
Nätaggregatets anslutning	N	348

Installation

Med följande QR-kod kan du se en video over gräsklipparens installation vid www.bosch-diy.com/indego-help. Folj alternatively anvisiningarna i installationsanvisingen som medfoljer gräsklipparen.

Kontrolera att begränsningsträden ar fullständigt fasi marken, utan losa trådslingor. Lösa trådslingor kan utgöra snubblingsrisk.

Ta bort stenar, lösä träbitar, trädar, under spanning stäende nätdonskablar och andra främande foremål frän gräs Mattan som skall klippas.

Kontrollera att gräsmattan som skall klippas ar plant och att hinder for gräsklipparen som t. ex. gropar, spar och branta slantar over 15^ / 27% inte forekommer.

Laddstationen måste placeras på yttre kanten av gräsmattan på begränsningsstråden. Den kan inte stå på sidan av en kur eller ett redskapsskjul som utgör en ö på gräsmattan som skall klippas.

Vi rekommenderar att du fore installationen och fore sasongens forsta klippning, om graset ar over 5 mm högt, klipper grasmattan med en konventionell grasklippare.

Knivsystemet på gräsklipparen ar avsett for klippning av kort grayscale (30-50 mm). Snittmaterialiet kan ligga kvar for gödsling av grayscale. Gräsklipparens snithöjd kan ställas in på 30, 40 och 50 mm.

Vi rekommenderar att starta med en högre inställning och att sen smångom minska Höjden, nar tråden forsvinner under gräset. Detta forhindrar att din Indego klipper av/TRaden.

Ytterligare begränsningsstråd kan anslutas med en kabelskarvklämma (se bildert D-E).

Begränsningstråden kan forlängas till en langd på högst 350 m.

Lagg begränsningsstråden upp till 5 cm djupt i marken (eller under ej-metalliska plattor).

For att undvika en skada på begränsningstråden, fär området där den ar placerad inte frasas eller räfasas.

Undvik vid utlagning av begränsningstråden vinklar under 45^ . Dessa kan pÅverka effekten negativ.

Indikering

Symbol		Betydelse
1	←↓	Pilknapp tillbaka
2	✓	Kvitteringsknapp Om kvitteringsknappen trycks under** pågående klippning, vänder gräsklippen tillbaka till laddstationen
3	○	Röd LED lyser: Fel i gräsklippen
4	○	Grön LED lyser: Gräsklippen ar inkopplad Grön LED frü:n: Gräsklippen ar inaktiv och dess fyrsiffriga PIN-kod behövs für aktivering. Eller, gräsklippen ar frånkopplad, frånskiljningsomkopplaren måste koplas in och den fyrsiffriga PIN-koden behövs für aktivering av gräsklippen. Anmärkning: Under en programupppatering lyser den gröna och den röda lysdioden.

5	Pilknapp vänster/höger
6	Knapp nedät/uppät
7	Display med dialogfönster
8	123	Trädgårdens nummer (visas, om flera än atträndgårdskort sparats)

Endast für Indego S+ 500 och M+ 700:
3	Mobilnät stär till förfogande
	Mobilnät stär inte till förfogande

Displayen går till viloläge om ingen inmatning sker inom 10 minutes.

Tillagg av en extra gräsmatta (se bild K)

Följ instruktionerna i installationshandboken for installation av Indego for en grasmatta i tillagg.

Separata grasmattor med separat laddstation (se bild K till hoger): Gräsklipparen kan anvandas for upp till tre olika grasmattor. For en separat grasmatta behovs en extra laddstation (se bild A). Om ett tidsschema aller kalenderfungtionen „Bosch AUTO" eller

Bosch-"SmartMowing"-funktionen ar installd klips gräset
pá den grasmattan inom det definierade tidsfönstreet.

Koppla frän gräsklipparen dà du transporter dar mellan de enskilda gräsmattorna.

Anmärkning: Programreactiveringar måste góras på gräsklipparen i varje laddstation.

Vi rekommender att laddstationerna vid vinterlagring marks for att veta vilken grasmatta laddstationen hör till.

Utan extra laddstation: Det ar möjigt att ansluta gräsmattor genom att lagga begränsningstråden mellan de två gräsmattorna parallellt sö nara varandra som möjigt se bild K uppe till vänster). Den extra gräsmattan utan laddstation finns inte i kortminnet och gräsklipparen använde inte LogiCut-klippstrategin på gräsmattan utan laddstation. Största rekommenderad gräsmatta utan laddningsstation ar 45 / 50m^2 (for Indego 500/700 modellerna). Gräsklipparen klipper tills batteriet ar tomt och Åter måste Transporteras till laddstationen for laddning.

Gräsklippning

Lát inte barn áka pá grasklipparen.
Tryck pa stoppknappen pa grasklipparen innan du lyfter upp den. Lyft alltid grasklipparen i handtaget. (se bild F)

Endast for Indego S 500 och M 700: After framgangsrik inrattning kan du antingen genast börja klippa gräs genom att bekräfta med "Klipp nu" i displayen, erler du kan vanta på foljande planmässiga tidsfonster enigt programmeringen med kalenderfungtion "Bosch AUTO" (forutsatt en tidigare inställning).

Du kan ocksà spara ett klippningsschema i kalendern enligt dina egna fordringar.

Endast for Indego S+ 500 och M+ 700: Efter framgångsrik inrattning kan du genast starta klippandet genom att välja "Klipp nu" i displayen aller "Klipp" i Bosch Smart Garden App, som stär att fä kostnadsfritt. Du kan också fastslå ett klipptidsschema med använding av

Bosch."SmartMowing"-funktionen, som gör det mögigt att beräknak klippiderna utgände是从 vaderleksprognoser for din uppehällsort. Du kan också spara ett klipptidsschemi kalendern enligt dina egnà fordingar med displayen aller med Bosch Smart Gardening App.

Gräsklipparen måste klippa gräsmattan fullständigt 3 gänger (3 kompletta klippcykler) für att lara sig gräsmattan. Under inlärningsfasen ar det synliga resultatet möjligen inte optimalt.

Den ungefähriga gängtiden for den fullständiga körningen av grasmattan med LogiCut anges har. Beakta att gängtiderna varierar beroende på gräsets beskaffenhet och antelet objekt i tradgården.

100m^2 4h

500m^2 16h

700m^2 22h

Lagg upp ett tidsschemafor ofta forekommande
upprenpingar.Harvid uppnas godaklippresulat, batteriets
laddning racker langre och du undviker snittrester pa
grasmattan.

Då gräsklipparen klipper

I driftsattet „Manuell“ arbetar gräsklippar tills gräsmattan ar klippt. Klippningen avbryts endast for laddning av

battery. När gräsmattan är klippt Återvänder gräsklipparen till basstationen.

I programmerbara "Tidsschema" Funktionen, med kalenderfungtionen „Bosch AUTO" aller med fonctionen Bosch „SmartMowing" arbetar gräsklipparen kontinuelerigt under ett faststätt tidsavsnitt. Klippingen avbryts endast for laddning av batteriet. Om grasmattan ar klippt före slutet av tidsfönstret, ätervändere gräsklipparen till basstationen. För att avbryta gräsklippingen i fortid trycker du på Stoppknappen ell skicker gräsklipparen med kvitteringsknappen ✓ tillbaka till basstationen.

På Indego S+ 500 och M+ 700 kan du också skicka gräsklipparen tillbaka till basstationen genom att valja "Laddsation" i Bosch Smart Garden App, som står att få omkostnadsfritt.

Energisparfungkton

Gräsklipparen minskar sin energiförbrukning genom att den automatiskt koplar frän strommen i begränsningstråden dā den inte klipper eller laddas.

For att väcka upp gräsklipparen frän energisparfunktionen trycker du på kvitteringsknappen √ ochwäjser sen antingen "Klipp nu" eller ett annat "Klippläge", medan gräsklipparen ar i laddstationen.

På Indego S+ 500 och M+ 700 kan du också väcka gräsklipparen ur energisparfunktionen genom att valja "Klipp" i Bosch Smart Garden App, som står att få omkostnadsfritt.

För klippning,enligt aktiv tidsschema,med kalenderfunktionen"Bosch AUTO"erler med Funktionen "SmartMowing" avslutas energisparmodus automatiskt.

SpotMow ar avsedd for klippning av smytor, som behover en speciell behandling, utan att masta klippa hela grasmattan; t ex omradej under tradgardsmoller, som avlagsnats. Grasklipparen placeras i undre vanstra hornet avytan som skall klppas (se bild H). Ytan som slutigen klppes beror pa grasmattans tillstand, ytan blir inte oundvikligt exakten kcvadrat. Folj bildskarmansvisingarnafter avslutad "SpotMow".

Anmärkning: Av sakerhetsskal kan inte "SpotMow" anvandasutanfor begränsningstråden.

Sensorer

Gräsklipparen ar utrustad med foljande sensorer:

Lyftsensorn aktiveras då gräsklipparen lyfts upp.
Vältningsensorn registrar att gräsklipparen väl t omkull.
Lutningssensorn aktiveras nar grasklipparen uppnar en lutningsvinkel pa 32^

När en av sensorerna aktiveras, t. ex. lyftsenorn, stannar körenhetens motorer och skärkniven. På displayen visas ett meddelande, tex "Upplyftad".

• Blockeringssensorn registrar foremål/hinder langs grasklipparents hela framkant, och asamkar en riktningsändring.

Ladda batteriet

Batteriet ar forsett med en temperaturovervakning som endast tillater uppladdning d den interna batteritemperaturen ar mellan 5^ och 45^

Lithiumjonbatteriet levereras med partiell laddning. Vi rekommenderar att grasklipparen laddas medan begränsningsträden installeras.

Lithiumjonbatteriet kan Near som helst laddas upp, eftersom detta inte paverkar livslängden. Batteriet skadas inte om laddningen avbryts.

Vid helt anvænt eller urladdat batteri koplar skyddskopplingen fræn gräsklipparen: Knivarna rör inte pà sig langre.

Anmärkning: Batteriet bör bytas ut endast nar det ar forbrukat. Batteriet ar inte avsett att laddasutanfor encheten.

Använding av für elverktyget olämpliga batterier, kan leda till felfunktion ell skador på grasklipparen.
Forbrukade batterier kan inverka betydligt pograsklipparens brukstid.
Använd inte engängsbatteri i gräsklipparen. Använd endast是从 tillverkaren angivna batterier.

Anmärkning: Använd alltid skyddshandskar narr atgärder kravs i narheten av den skarpa kniven.

Koppla frän gräsklipparen med frånskilnjningsomkopplaren. Avlagsna batterifackets locks 5 skruvar med en Torxskruvdragare T-20.

Sväng ut det forbrukade batteriet med styrskenan ur batterischaktet, tills batteriets upplasningsknapp blir synlig. Tryck på batteriets upplasningsknapp och ta bort batteriet. Skjut in det nya batteriet i styrskenan tills lasanordningen hörbart snapper fast. Sväng in batteriet med styrskenan i batterischaktet. Lagg på batterifackets lock och skruva fast det med de 5 skruvarna.

Batterifackets lock skyddar batteriet mot fuktighet vid drift.

Programupppdating (se bild M)

For programupppdating behöver du en USB.org-Stick (FAT 32 formaterad) och en USB-OTG-kabel.

Om en ny programversion stared till forfogande finner du den på internet-adressen,www.bosch-diy.com/indego-help". Ladda filen ,IN8xxxx.bin" till USB.org-stickan.

Vänd om gräsklipparen och avlågsna USB-gränssnittets lock. Anslut USB-OTG-kabeln till USB.org-stickan.

Ställ gräsklipparen i laddstationen och kontrollera att laddstationenär ansluten till elnätet (LED lyser pa basstationen). Gräsklipparen maste vara pökoplad, displayen maste lya sach batteriet maste ha minst 70% laddning.

När aktualiseringen startar visar displayen följande meddelande „Uppdatering frän version x till version y?“

Bekrfa t forloppet med knapp ✓. Under aktualiseringen blinkar grasklipparens日正式 LED.

After avslutadactualising genomforgrasklipparen en nystart.

Avlagsna USB-OTG-kabeln från USB.org-stickan. Stäng USB-gränsnittets lock.

I tillagg for Indego S+ 500 och M+ 700: Den aktuella programvaran kan också laddas med Bosch Smart Gardening App.

Meny navigation

Följande tabeller forklarar de olika menyalternativen.

Huvudmeny	Undermeny 1	Undermeny 2	Förklaring
Klipp nu			Genom att trycka på kvitteringsknappen;börjar gräsklippenklippa.I driftsättet"Frän/manuell"klipper gräsklippen tills"Trädgården fändig"visas i displayen.I driftsättet"Tidsschema",med kalenderfungtionen"Bosch AUTO"eller med Funktionen"SmartMoving"klippergräsklippen till slutet av tidsavsnittet eller tills displayen visar"Trädgården fändig"(beroende av vilkendera Först uppnäs).
Kalender	Endast forIndego S 500 ochM 700:Bosch AUTO		Kalenderfungtionen"Bosch AUTO"är optimerad beroende avgräsmattans storlek.I grundinställningen klipper gräsklippen två fulla klippcykler iveckan och startar)därvid på morgenen klockan 8.Följande inställninger är möjiga:
		Antal komplettaklippcykler pervecka	1 till 3
		Veckodag	Dagarna;när klippning är tillåten (tex söndagar uteslutna).
		Starttid	Inställbar endast für früsta tidsfönstret (gäller alla aktivaagar).
	Endast für Indego S+ 500 och M+ 700: SmartMowing		Bosch „SmartMowing“-funktionenär optimerad beroende av gräsmattans storlek och gört det möjlg att koppla in en local väderleksprognos.
			I grundinställingen klipper gräsklipparen två fulla klippcykler i veckan och startar därvid på morgenen klockan 8.
			Du kan ställa in ditt SmartMowing-tidschemamed Bosch Smart Gardening App.
	Tidsschema	Bearbetning (vald dag)	Programmera ett klippningstidschemagenatt ställa in enskilda klippningsdagar och tidsfönster (upp till 2 per dag).
		Ingen klippning/radering av tidsfönstret	Radera det aktuella tidsfönstretfor den utvalda dagen.
			Nere i displayen visas antelet kompletta klippcykler i veckan fordet aktuella tidsschemat.
	Från/manuell		Välj detta alternativ on inget tidsschemska användas.Gräsklipparen böjr klippa endast genom aktivering av "Klipp nu" i displayen.På Indego S+ 500 och M+ 700 kan du också böjr klippa genomatt välja "Klipp" i Bosch Smart Garden App, som står att fā omkostnadsfritt.
Inställninger	Klippläge	SpotMow	Indego S/S+500: Välj mellan en yta av 2mx2m och 3mx3m.Indego M/M+700: Välj mellan en yta av 2mx2m, 3mx3m och 4mx4m.
		Klippning utan laddstation	Gräsklipparen klipper i den extra gräsmattanutan egen laddstation i slumpmodus tills batteriet ar tomt.
		Klippning av kanter	Indego S/S+500: Gräsklipparen genomfor i böjan av varje fullständig klippning en randklippning.Indego M/M+700: Välj av klippinställingarna den som klipper kanten engang vid varje fullständig klippning (standardinställing), varannangang vid fullständig klippning erller alternatively som inte klipper kanten (från).
		Intensivt driftsätt	Gräsklipparen klipper grundligare, vändener tillbaka till eventuellt oklippta ställen och klipper i kortare spår. Gräsklipparenbehöver betydligt lagre tid für utforandet av en fullständig klippning.
	Säkerhet	Autolås	Knapparna spärras automatiskt sväida ingen knapp trycks inom 3 minuter.Denna inställning rekommanderas av säkerhetsskäl och som skydd mot stöld.
		- Till	PIN-koden fordrasfor reactivering after Autolås.
		- Från	Knapparna är alltid färddafor inmatning.
		Ändra PIN	En ändering av PIN-koden kräver Först inmatning av gällande PIN-kod.
		Larm
		- Till	Aktiverar alarmen.
		- Från	Avaktiverar alarmen.
	Datum & tid		Ändra tid och datum.
			Änder displayspråk.
	Välj språk
Inställninger	i	Systemstatus	Informationer om batteriets laddningstilländ, systeminformationer och gräsklipparens drift- och laddningstid.
	Informationer
	Avancerat	Tråd-ID	Änder begränsningstrådens ID vid möjiga störninger i närhen.
		Laddstationens position	Använd standardinställingen, om laddstationen befindner sig på gräsmattans kant och hörinställingen om den placers i ett hörn.
		Sensorinställing/ gräsmattans tillständ	Välj mellan lög (ojämn), normal och hög (hal). Blockeringssensors känslighetändar sig beroende på gräsmattans valda tillständ.
		Rita om karta	Raderar den gällande kartan für gräsmattan där gräsklipparen befindner sig.
		Fabriksinställing	En Återställing av gräsklipparen till fabrikinställing raderar alla personla inställinger (utom PIN). Efter en Återställing till fabrikinställing måste gräsklipparen rita gräsmattans kartapå nytt.
		Trädgårdöversikt	Visar antelet kartlagda gräsmattor, deras Storlek, deras tråd-ID och datumet für gräsmattans senaste klippning.
		Radera trädgård	Radera ett speificiert trädgårdskort erller välj att radera alla kort samtidigt.
	Extra	Vattenpass	Levererar information om gräsklipparens markvinkel. Om gräsklipparen befindner sig i laddstationen och punkten i displayen inte är inom den visade cirkeln, mäste laddstationen placeras på ett nytt plant ställe.
		Trådsignal	Registrar ver signalen frän begränsningstråden och visar signalkvaliteten (für kundservice). Gräsklipparen fär ingen signal frän begränsningstråden)dén stär i laddstationen.

Felsökning

Online Support

http://www.bosch-diy.com/indego-help

Symptom	Möglich orsak	Ätgård
Laddstationens LED blinkar	Begränsningstråden har brustit, den är für länger erllerfort. Tråden äre ansluten och gräsklipparer äre inte i laddstationen.	Kontrolera att begränsningstråden inte har brustit och att dess länger är mellan 20 och 350 m. Koppla)därefter spänningsförsörjningen fræn och äter in.Följ anvisingarna i installationsanvisingarna forinättning av gräsklipparen.
Kraftiga vibrationener/buller	Skärknivens bult är lös	Spann skärknivens bult med ett vridmoment på 2,5 Nm.
	Kniven skadad/böjd	Byt ut kniven (se bild J).
Gräsklipparen äker inte riktigt till laddstationen	Begränsningstråden äre inte korrekt ansluten till laddstationen	Följ installationsanvisingens instruktioner på anslutting av tråden.
	Begränsningstråden i narheden av en störkälla	Avlågsna möjlig overflödig (tex upprullad) begränsningstråd kring laddstationen.Andera begränsningstrådens ID i menyn.
	Fel uppgifter om laddstationens position i menyn "Inställninger"	Änderinställingen i menyn "Utokade inställninger".
Gräsklipparen fungerar inte	Frändskilnjningsomkopplaren inte inkopplad	Avlågsna gräsklipparen fræn laddstationen, koppla in frändskilnjningsomkopplaren och ställ tillbaka gräsklipparen i basstationen (kontrolera att basstationen är driftklar - LED lyser grön).
	mölg tilltäppning	Koppla alltid Först fræn frändskilnjningsomkopplaren, sen kontrolerar du området under gräsklipparen. Avlågsna blockeringar vid behov (använd alltid trädgårdshandskar).
	Batteriet inte fulladdat	Ställ gräsklipparen i laddstationen, für att mölliggöra uppladdning. Laddstationen mæste vara inkopplad.
	Gräset är for langt	Klipp gräsmattan med en konventionell gräsklippare på en av de laga inställningarna.
	Batteriet für kallt/hett	Gräsklipparen fungerar dæ det interna batteriettes temperatur är mellan 5 °C och 45 °C. Læt gräsklipparen svalna/värmas. Om felet upprepas ofter sca du ställa laddstationen i skuggan.
Gräsklipparen stärmed fränkoppladdisplay på gräsmattan	Problem med driften	Tryck på displayens kvitteringsknapp für att tända displayen eller placera gräsklipparen i laddstationen.
Gräsklipparen saknar laddningsfungtion	Batteriet für kallt/hett	Gräsklipparen fungerar dæ det interna batteriettes temperatur är mellan 5 °C och 45 °C. Læt gräsklipparen svalna/värmas. Om felet upprepas ofter sca du ställa laddstationen i skuggan.
	Laddstationen inte inkopplad	Koppla till stromförsörjningen till laddstationen. Takontakt med Bosch kundtjänst om laddstationen inte startup.
	Laddkontakternä ár korroderade	Rengör laddkontakterna.
	Batteriet inte insatt, felinsatt erller fel batteri für gräsklipparen	Sätt in batteriet korrekt (se bild L). Använd lämpligt Bosch-batteri.
Gräsklipparen ärutanfor begränsningstråden	Begränsningstråden ligger i ett motlut	Lämna 30 cm mellan begränsningstråden och motlutet.
	Hinder i narheten av tråden	Ta bort hindret.
Symptom	Mölig orsk	Åtgård
Delar av gräsmattan ställvis oklippt	Gräsklippen behöver länger tid klippning av trädgården	Für behandlung av hela gräsmattan, lät gräsklippenklippa din gräsmatta 3 x komplet. Alternatively kan du använda "Intensiv driftsätt" i myen "Klippläge".
	Tidsfönstret für litet für gräsytan	Förstora klipp-tidsfönstret eller: - använd kalenderfungtionen „Bosch AUTO" (für Indego S 500 och M 700) - använd Bosch „SmartMowing" Funktionen (für Indego S+ 500 och M+ 700)
	Avständet mellan begränsningstrådar for litet	Höj avständ melann begränsningstrådarna till minst 75 cm.
	Ojämn mark	Välj i myen "Markbeskaffenhet/marksensor" optionen "Ojämn mark/liten känslighest". Jämna gräsmattan, avlösgyna ojämmeter/markvägor, avgränsa olämpiga områden med begränsningstråden - följ anvisingarna i installationshandboken.
	Gräset är for langt	Välj i myen "Markbeskaffenhet/marksensor" option "Ojämn mark/liten känslighest".
	Für branta lutningar i trädgården	Kontrolera, att gräsklippen används endast i sluttingar vars lutning är 15 grader erller minde.
Gräsklippen blir stående i trädgården	Objekt/hinder har inte avgränsats	Avgränsa hinder vid vilka gräsklippen ofter stannar upp med begränsningstråden.
	Nylagd gräsmatta	Låt gräsmattan jämna sigett par veckor innan du använder gräsklippen. Ändra inställningen i myen ""Markbeskaffenhet/marksensor". Vänta möjigast länger after bevattning, innan du startar gräsklippen.
Gräsklippen klipper oavskilgit blommar etc. aller kör over vissa hinder	Objekt/hinder med Höjd under 5 cm är inte avgränsade	Drag begränsningstråden med 30 cm avständ till hinder, ihrer avlögsna objekten/hindren.
Gräsklippen klipper inte logiskt	LogiCut-system berør på trädgårdens Förhällanden. Gräsklippen måste inte ovillkorligen fortsätte klippninger i:nästa oklipta område.	Ytterligare informationer hitter du i installationshandboken. Om beteendet upprepar sig, kartlägg gräsmattan på nytt.
	Gräsklippen rör sig inte alltid i rak linje mellan områden	Inga speciella Åtgärder kravs.
	Gräsklippen hitter oftina sin rätta position ihrer snurrar på stålet	Ändra tråd-ID.
	Felaktigt avgränsat hinter	Följ anvisingarna i installationshandboken.
	Gräsklippen kör i en extra gräsmatta utan laddstation i godtyckliga banor.	Normalt beteende. LogiCut-systemet fungerar endast i områden med laddstation.
Begränningsstråden klips av hela tiden	Träden mellan plastpinnarnä äre tillräckligt spänd	Spänn begränsningstråden och kontrollera att avständet mellan plastpinnarnä är maximal 75 cm. Följ anvisingarna i installationshandboken. Användtrådkarv für reparation av brottstället.
	Avständet mellan plastpinnarnä är over 75 cm
Gräsklippen lamnar after sig en oregelbunden klippbild/dälig klippkvalitet	Gräsklippen klipper inte tillräckligt ota	Klipp oftare für en bra kvalitet (t ex genom flera/längre tidsfönster i tidsschemat).
	Skärkniven är slö	Vänd ell erssät skärkniven (se bild J).
Symptom	Möglich orsak	Åtgård
	möglig tilltäppning	Koppla alltid Först från frånskiljningsomkopplaren, sen kontroller du området under gräsklippen. Avlågsna blockeringar vid behov (använd alltid trädgårdshandskar).
Begrängsingstråden registreras inte	Laddstationen fär ingen ström	Kontrolera att laddstationen är inkopplad (LED lyser).
	Begrängsingstråden skadad/avklippt	Kontrolera att begrängsingstråden inte skadats.
	Felaktig installation (tex inte tillräcklig avständ mellan begrängsingstrådarna)	Följ anvisingarna i installationshandboken.
	Begrängsingstråden i:närhen av en störkälla	Avlågsna mögil overflödig (tex upprullad) begrängsingstråd kring laddstationen. Åndra begrängsingstrådens ID i menyn.
Sittthöjdens inställningsknapp kärvar	möglig tilltäppning	Koppla alltid Först från frånskiljningsomkopplaren, sen kontroller du området under gräsklippen. Avlågsna blockeringar vid behov (använd alltid trädgårdshandskar).

Kundtjänst och applikationsrådgivning

Angé vid alla Förfrångningar och reservdelsbeställninger ovillkorligen det 10-siffriga produktumret som finns på gräsklipparents typskylt.

Möjligen behövs din gräsklippares programversion (see "Meny > Inställningar > Info").

Sänd vid behov alltid gräsklipparen och laddstationen tillsammans till att Bosch Servicecenter. Avlagsna inte batteriet.

Avlagsna fore forsändelsen eventuellt monterad personlig övre kapa samt tillbehörskapor.

Svenska

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor for forpackning och markning beaktas. I detta fall en expert for farligt gods konsulteras vid forberedelse av transport.

Batterier fär försändas endast om höjet ar oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan röras i forpackningen. Beakta även tillämpliga nationella foreskrifter.

Avfallshantering

Trädgårdsredskap, batterier, tillbehör och Förpackning skomhändertas på miljövänligt satt for atervinning.

Släng inte tradgårdsredskap och inte heller batterier i hushällsavfall!

Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller forbrukade batterier separat omhändertas och på miljovänlig satt lamnas in for atervinning. För information, kontakta auktoriserad Bosch kundservice.

Beakta anvisingarna i avsnittet (se „Transport“, Sidan 147).

Norsk

Mange takk
for at du har bestemt deg for Indego
robotgresskipperen.
Les den følgende
sikkerhetsinformasjonen før du
installerer Indego.

Beskytt det oppladbare batteriet mot varme, f.eks. och mot permanent

Rød LED på: Feil klipper

Grönn LED pá: Klipper er slätt pá

Hagenummer (vises nár mer enn ett hagekart er lagret)

S + 500ogM + 700

Mobilnett tilgengelig

Mobilnett畸形

Slå av klipperen nár du transporterer den mellom de enkelte planflatene.

Nár klipperen klipper

• Løftesensoren blir aktivert nár klipperen blir løftet.
• Veltesensoren kjenner nár klipperen velter.
• Helningssensoren aktiveres nár klipperen har nadd en vinkel på 32^

Merk: Bruk alltid vernehansker nár du arbeider iærheten av skarpe knivblader.
