BRUGSANVISNING INDEGO S 500 | S+ 500 | M 700 | M+ 700 BOSCH
fordi du har valgt at købe en Indego robotplæneklipper.

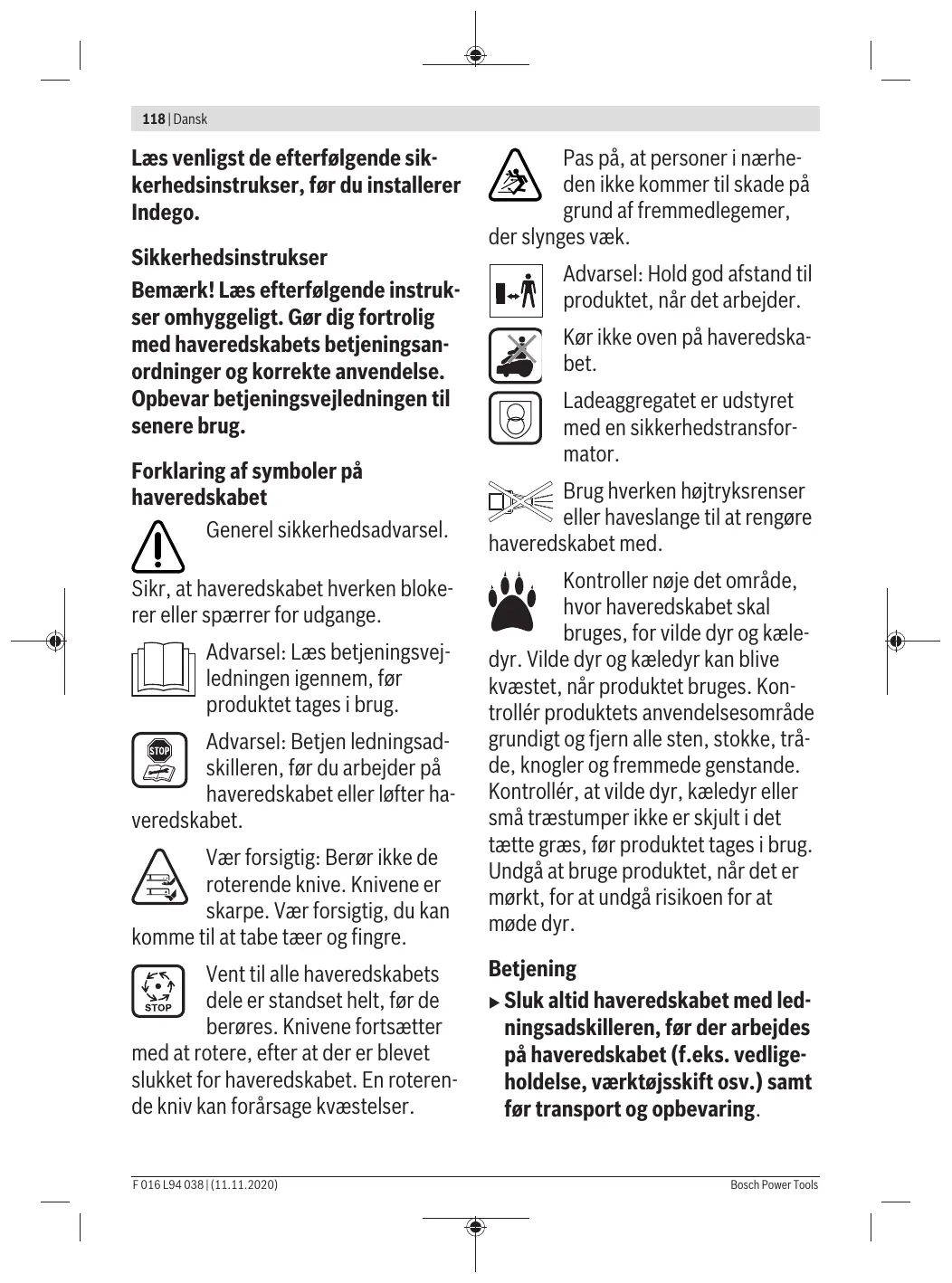

Læs venligst de følgende sikkerhedsinstrukser, før du installerer Indego.
Sikkerhedsinstrukser
Bemærk! Læs følgende instrukser omhyggeligt. Gør dig fortrolig med haveredskabets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug.
Forklaring af symboler på haveredskabet
Generel sikkerhedsadvarsel.
Sikr, at haveredskabet hverken blokerer eller spærrer for udgange.
Advarsel: Læs betjeningsvejledningen igennem, før produktet tages i brug.
Advarsel: Betjen ledningsadskilleren, før du arbejder på haveredskabet eller løfter det.
Vær forsigtig: Berør ikke de roterende knive. Knivene er skarpe. Vær forsigtig, du kan miste tæer og fingre.
Vent til alle haveredskabets dele er standset helt, før de berøres. Knivene fortsætter
med at rotere, efter at der er blevet slukket for haveredskabet. En roterende kniv kan forårsage kvæstelser.
Pas på, at personer i nærheden ikke kommer til skade på grund af fremmedlegemer, der kastes væk.
Advarsel: Hold god afstand til produktet, når det arbejder.
Kør ikke oven på haveredskabet.
Ladeaggregatet er udstyret med en sikkerhedstransformer.
Brug hverken højtryksrenser eller haveslange til at rengøre skabet med.
Kontroller nøje det område, hvor haveredskabet skal bruges, for vilde dyr og kæledyr.
Vilde dyr og kæledyr kan blive kvæstet, når produktet bruges. Kontroller produktets anvendelsesområde grundigt og fjern alle sten, stokke, tråde, knogler og fremmede genstande. Kontroller, at vilde dyr, kæledyr eller små træstumper ikke er skjult i det tætte græs, før produktet tages i brug. Undgå at bruge produktet, når det er mørkt, for at undgå risikoen for at møde dyr.
Betjening
▶ Sluk altid haveredskabet med ledningsadskilleren, før der arbejdes på haveredskabet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før transport og opbevaring.
Børn bør holdes under opsyn for at forhindre, at de leger med haveredskabet. Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende viden og/eller personer, der ikke er fortrolige med disse instrukser, at bruge haveredskabet. Lokale regler kan bestemme alderen på den person, som må betjene produktet. Betjen ikke haveredskabet med bare fødder eller åbne sandaler. Bær altid fastsiddende fodtøj og lange bukser. ▶ Brug kun haveredskabet, hvis låget er lukket på akkurummet, og alle lågskruer er spændt fast. Dette beskytter akkuen mod fugt. Arbejd ikke med haveredskabet, hvis det er dårligt vejr, især ikke hvis der er tegn på uvejr. Sørg altid for en stabil ligevægt og for at stå sikkert, når haveredskabet betjenes, og når du går hen til det, især når der arbejdes på skråninger, og når græsset er vådt. Buk dig ikke alt for meget fremover. Betjen haveredskabet omhyggeligt og uden hast. Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Betjen straks den røde stop-tast, hvis farer opstår, mens der arbejdes med haveredskabet.
Sikr den korrekte installation af begrænsningstråden iht. installationsvejledningen.
En fuldstændig vejledning mht. installation af Indego findes i installationsvejledningen,
der følger med produktet.
Kontroller regelmæssigt området, hvor haveredskabet bruges, og fjern sten, grene, tråde, kabler og andre genstande. Træk ikke spændingsførende netkabler i arbejdsområdet. Skulle et netkabel blive fanget i robotplæneklipperen, skal dette afbrydes fra nettet, før det fjernes. Kontroller haveredskabet regelmæssigt for at være sikker på, at knive, knivskruer og skæreanordningen hverken er slidte eller beskadigede. Erstat slidte knive og knivskruer i hele sættet for at undgå ubalance. Brug aldrig haveredskabet med beskadigede beskyttelsesafdækninger eller uden sikkerhedsudstyr. Anbring ikke hænder eller fødder i nærheden af eller under roterende dele. Løft eller bær aldrig haveredskabet, når motoren kører. Lad ikke haveredskabet arbejde uden opsyn, hvis du ved, at husdyr, børn eller personer opholder sig i umiddelbar nærhed. Tænd for haveredskabet som beskrevet i brugsanvisningen og stå i sikker afstand til roterende dele.
Brug ikke haveredskabet samtidigt med, at en sprinkler kører. Indtast en tidsplan for at sikre, at de to systemer ikke arbejder på samme tid. Skulle haveredskabet falde i vandet af en eller anden grund, tages det op af vandet og slukkes med ledningsadskilleren. Tænd ikke haveredskabet, kontakt Bosch kundeservice. Udfør ikke ændringer på haveredskabet. Ikke tilladte ændringer kan forringe dit haveredskabs sikkerhed og føre til mere støj og større vibrationer.
Sluk haveredskabet med ledningsadskilleren:
- inden der fjernes en blokering,
- før du kontrollerer, rengør eller arbejder på haveredskabet,
- for det stilles til opbevaring,
- hvis haveredskabet vibrerer usædvanligt (stop haveredskabet og kontroller det med det samme),
- efter et sammenstød med en fremmed genstand, kontroller haveredskabet for skader og kontakt Bosch serviceforhandler vedrørende nødvendige reparationer.
Vedligeholdelse
Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive. Sluk haveredskabet med ledningsadskilleren, før der arbejdes på det.
Træk altid netstikket ud af stikkontakten, før der arbejdes på ladestationen eller netdelen.
Rengør haveredskabet grundigt udvendigt med en blød børste og en klud. Brug hverken vand, opløsningsmidler eller polermidler. Fjern alt græs og aflejringer, især fra ventilationsåbningerne.
Drej haveredskabet, så undersiden vender opad, og rengør knivområdet og styrerullerne med regelmæssige mellemrum. Brug en fast børste eller en skraber til at fjerne fastsiddende græs (se Fig. I).
Knivene kan vendes.
Sikr, at alle møtrikker, bolte og skruer sidder rigtigt, så det er muligt at arbejde sikkert med haveredskabet. (se Fig. J) Inspicér haveredskabet regelmæssigt og erstat slidte og beskadigede dele for din egen sikkerheds skyld. Sørg for, at der kun bruges originale reservedele fra Bosch. Erstat knive og skruer i hele sættet efter behov.
Opbevaring om vinteren
Sluk plæneklipperen med ledningsadskilleren. Plæneklipperen er driftsklar ved temperaturer mellem 5 °C og 45 °C. Opbevar plæneklipperen og ladestationen om vinteren et sikkert og tørt sted, der er utilgængeligt for børn,
hvis temperaturerne varigt er under 5 °C.
Stil ikke genstande oven på plæneklipperen eller ladestationen.
Brug den originale emballage, hvis Indego skal transporteres over længere strækninger.
Opbevar kun plæneklipperen ved temperaturer mellem -20 °C og 50 °C. Lad f.eks. ikke plæneklipperen blive liggende i bilen om sommeren.
USB
- Plæneklipperen er udstyret med en USB-grænseflade, der udelukkende bruges til softwareaktualiseringer (se Fig. M). Brug kun godkendte USB-stik (FAT 32 formateret) og godkendte USB OTG-kabler. Yderligere informationer om aktualisering af software findes under www.bosch-diy.com/indego-help. Brug ikke USB-grænsefladen til andre formål. Sæt ikke eksterne apparater i. Brug ikke produktet, hvis afdækningen er åben på USB-tilslutningen.
Henvisninger til optimal håndtering af akkuen
Åbn ikke akkuen. Fare for kortslutning.
Beskyt akkuen mod varme (f.eks. også mod varige solstråler), brand, vand og fugtighed.
Fare for eksplosion.
Ikke indbyggede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da det kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger eller brand. Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Udluft området og gå til læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Akkuen kan blive beskadiget af spidse genstande som f.eks. nåle eller skruetrækkere eller ekstern kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. Hvis akkuen anvendes forkert, eller hvis den er beskadiget, kan der slippe brændbar væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skal du skylle med vand. Søg læge, hvis du får væsken i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Kortslut ikke akkuen. Fare for eksplosion. Brug kun Bosch akkuer, der er beregnet til dette haveredskab. Brug af andre akkuer kan føre til kvæstelser og er forbundet med brandfare.
Sikr, at haveredskabet er slukket, før akkuen sættes i. Der kan opstå uheld, hvis en akku sættes i et haveredskab, der er tændt. Åbn kun akkuskakten, hvis akkuen er slidt. Lad akkuen blive siddende i maskinen om vinteren. Den indbyggede akku holder i mange år, åbn ikke akkuskakten, så længe der ikke er tegn på en tydelig reducering af køretiden mellem to akkuladninger. Indego arbejder mellem 5°C og 45°C. Ligger akku-temperaturen uden for dette arbejdsområde, sender Indego en information og forlader ikke ladestationen. Arbejder Indego, vender den tilbage til ladestationen, eller den bliver stående. Opladning må kun gennemføres i ladestationen, der er godkendt af Bosch.
Sikkerhedsinstrukser til ladeaggregat og netdel
- Plæneklipperen må kun lades i den originale ladestation og med det originale netkabel fra Bosch. Ellers er der fare for eksplosion og brand. Kontroller ladestationen, netdelen, kabinet og stikket med regelmæssige mellemrum. Er ladestationen eller netdelen beskadiget eller ældet, afbrydes den fra strømnettet, herefter må den ikke bruges. Forsøg ikke at åbne ladestationen eller netdelen. Sørg for, at maskinen kun repareres af kvalificerede fagfolk fra Bosch, og at der kun benyttes originale reservedele. Beskadigelser på ladestation, netdel, kabler eller stik øger risikoen for elektrisk stød.
lificerede fagfolk fra Bosch, og at der kun benyttes originale reservedele. Beskadigelser på ladestation, netdel, kabler eller stik øger risikoen for elektrisk stød.
Anvend ikke ladestationen og netdelen på let brændbar undergrund (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Ladestationen og netdelen bliver varme under opladningen - brandfare.
Hold børn under opsyn. Dermed sikres det, at børn ikke leger med ladestationen, netdelen eller haveredskabet. Strømkildens spænding skal stemme overens med oplysningerne på netdelen. Det anbefales kun at tilslutte netdelen til en stikdåse, der er sikret med et sikkerhedsrelæ (FI), der udløses ved en fejlstrøm på 30 mA. Kontroller med regelmæssige mellemrum, at sikkerhedsrelæet (FI) fungerer, som det skal. Netkablet skal kontrolleres for beskadigelser med regelmæssige mellemrum. Afbryd netdelen fra strømnettet, hvis ladestationen oversvømmes, og kontakt Bosch kundeservicen. Berør aldrig netstikket eller andre stik, hvis hænderne er våde. Kør ikke hen over tilslutningsledningen, mas den ikke og træk ikke i den, da den derved kan blive beskadiget.
Beskyt kablet mod varme, olie og skarpe kanter.
Netdelen er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (til ikke-EU-lande 220 V, 240 V afhængigt af modellen). Nærmere oplysninger fås ved henvendelse til din nærmeste autoriserede Bosch forhandler.
Hvis du er i tvivl: Kontakt en uddannet elektriker eller henvend dig til det nærmeste Bosch serviceværksted.
Symboler
De følgende symboler er af betydning for at kunne læse og forstå betjeningsvejledningen, især grafik. Læg mærke til
symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af haveredskabet.
| Symbol | Betydning |
| Brug beskytteshandsker |
| Tilladt handling |
| Forbudt handling |
| Tilbehør/reservedele |
Beregnet anvendelse
Plæneklipperen er beregnet til græsslåning i private haver. Brug/DD: Drug/DD:
Tekniske data
| Robotplæneleklipper | SI-
enhed | Indego S 500 | Indego S+ 500 | Indego M 700 | Indego M+ 700 |
| Varenummer | | 3600HB02.. | 3600HB03.. | 3600HB02.. | 3600HB03.. |
| Klippebrede | cm | 19 | 19 | 19 | 19 |
| Klippehøjde | mm | 30-50 | 30-50 | 30-50 | 30-50 |
| Skråning vinkel, maks. | °/% | 15/27 | 15/27 | 15/27 | 15/27 |
| Plænestykkets størrelse | | | | | |
| - maksimal | m2 | 500 | 500 | 700 | 700 |
| - pr. akku-ladning indtilA) | m2 | 70 | 70 | 85 | 85 |
| Driftsfrekvensområde (induktiv sensor) | kHz | - | 5 | - | 5 |
| Maks. magnetisk felstyrke (induktiv sensor) (ved 10 m) | dBμA/m | - | 44 | - | 44 |
| Driftsfrekvensområde (GSM) | MHz | - | 880-960 | - | 880-960 |
| MHz | - | 1710-1880 | - | 1710-1880 |
| Sendeeffekt maks. (GSM) | dBm | - | 33 | - | 33 |
| Vægt svarer til EPTA-Procedure 01:2014 | kg | 7,6 | 7,7 | 7,6 | 7,7 |
| Kapslingsklasse | | IPX4 | IPX4 | IPX4 | IPX4 |
| Serienummer | | | | se typeskilt på haveredskabet |
| Akku | | Li-Ion | Li-Ion | Li-Ion | Li-Ion |
| Netspænding | VDC | 18 | 18 | 18 | 18 |
| Kapacitet | Ah | 2,5 | 2,5 | 2,5 | 2,5 |
| Antal alkuceller | | 5 | 5 | 5 | 5 |
124 | Dansk
| Robotplæneuklipper | S-l-enhed | Indego S 500 | Indego S+ 500 | Indego M 700 | Indego M+ 700 |
| Brugstid, gennemsnitligA) | min | 60 | 60 | 75 | 75 |
| Akku-ladetid (maks.) | min | 60 | 60 | 60 | 60 |
| Akkutype | | PBA 18V...W..2,5 Ah | PBA 18V...W..2,5 Ah | PBA 18V...W..2,5 Ah | PBA 18V...W..2,5 Ah |
| Begrænsningstråd |
| - medleveret begrænsningstråd | m | 150 | 150 | 175 | 175 |
| - min. krævet længde | m | 20 | 20 | 20 | 20 |
| - maks. tilladt længde | m | 350 | 350 | 350 | 350 |
| Ladestation |
| Varenummer | | 1 600 A02 546 | 1 600 A02 546 | 1 600 A02 546 | 1 600 A02 546 |
| Indgangsspænding | VDC | 24 | 24 | 24 | 24 |
| Strømforbrug opladning/be-grænsningstråd tændt | W | 73/2,6 | 73/2,6 | 73/2,6 | 73/2,6 |
| Ladestrøm (op til) | A | 2,3 | 2,3 | 2,3 | 2,3 |
| Tilladt temperaturområde for op-ladningB) | °C | 5-45 | 5-45 | 5-45 | 5-45 |
| Vægt svarer til EPTA-Procedure 01:2014 | kg | 1,65 | 1,65 | 1,65 | 1,65 |
| Kapslingsklasse | | IPX4 | IPX4 | IPX4 | IPX4 |
| Netdel |
| Varenummer | | | | | |
| Schweiz | | F 016 L90 934 | F 016 L90 934 | F 016 L90 934 | F 016 L90 934 |
| England | | F 016 L90 935 | F 016 L90 935 | F 016 L90 935 | F 016 L90 935 |
| Øvrigt Europa | | F 016 L90 916 | F 016 L90 916 | F 016 L90 916 | F 016 L90 916 |
| Indgangsspænding (vekselspænding) | V | 220-240 | 220-240 | 220-240 | 220-240 |
| Beskyttesesklasse | | 回/II | 回/II | 回/II | 回/II |
| Frekvens | Hz | 50-60 | 50-60 | 50-60 | 50-60 |
| Udgangsspænding (jævnspænding) | V | 24 | 24 | 24 | 24 |
| Kapslingsklasse | | IPX7 | IPX7 | IPX7 | IPX7 |
| Vægt | kg | 1,25 | 1,25 | 1,25 | 1,25 |
A) afhængigt af slåhøjde, græsforhold og fugtighed B) internakku-temperatur
Støjemissionsværdier beregnet iht. EN 50636-2-107.
El-værktøjets A-vægtede støjniveau er typisk: Lydeffektniveau 61 dB(A). Usikkerhed K = 2 dB.
Betydning af illustrationerne
| Handlinger, der skal gennemføres | Fig. | Side |
| Tilbehør | A | 339 |
| Leveringsomfang/plæneklipper pak-kes ud | B | 340 |
| Begrænsningstråd trækkes | C | 340 |
| Handlinger, der skal gennemføres | Fig. | Side |
| Begrænsningstråd forlænges | D | 341 |
| Begrænsningstråd trækkes omkring en ny, indvendig genstand | E | 341 |
| Plæneklipper løftes og bærés | F | 342 |
| Klippehøjde indstilles | G | 342 |
| SpotMow | H | 343 |
| Rengøring | I | 343 |
| Vedligeholdelse | J | 344 |
| Yderligere plænestykke tilføjes - med ekstra ladestation (til hjre) | K | 344 |
| – uden ekstra ladestation (øverst til venstre) | | |
| Akku skiftes | L | 345 |
| Software aktualisering | M | 346–347 |
| Netdelstilslutning | N | 348 |
Installation
Med efterfølgende QR-kode kan du se en video om installationen af plæneklipperen under www.bosch-diy.com/indego-help. Installationen forklares også i installationsvejledningen, der følger med produktet.
Kontroller, om begrænsningstråden er fastgjort helt i jorden uden løse trådsløjfer. Løse trådsløjfer kan være farlige, da man kan snuble
over dem.
Fjern sten, grene, tråd, spændingsførende strømforsyningskabler og andre fremmede genstande fra plænestykket, der skal slås.
Sikr, at det plænestykke, der skal slås, er jævnt, og at haveredskabet ikke udsættes for mærkbare forhindringer som f.eks. fordybninger, riller og stejle skrænter over 15° / 27%.
Ladestationen skal positioneres på begrænsningstråden ved en udvendig kant på plænestykket. Den kan ikke stå på sider af et skur eller et redskabsskur, der er anbragt midt på plænestykket, der skal slås.
Knivsystemet i plæneklipperen er beregnet til at klippe kort græs (30-50 mm). Det klippede græs kan blive liggende på plænen og bruges som gødning. Klippehøjden for plæneklipperen kan indstilles på 30, 40 og 50 mm.
Det anbefales at starte med en højere indstilling og så reducere niveauet lidt ad gangen, når tråden forsvinder under græsset. Dette forhindrer, at din Indego klipper tråden over.
Yderligere begrænsningstråd kan tilsluttes med et kabelforbindelsesstykke (se Fig. D-E).
Begrænsningstråden kan forlænges til en længde på maks. 350 m.
Træk begrænsningstråden op til 5 cm nede i jorden (eller under ikke-metalliske plader).
For at undgå at begrænsningstråden beskadiges, må området, hvor den er trukket, hverken bearbejdes med kultivator eller hakke.
Undgå en vinkel på under 45° når begrænsningstråden trækkes. Dette kan forringe ydelsen.
Lampe
| Symbol | Betydning |
| 1 | ←↓ | Piltast tilbage |
| 2 | √ | Bekræftelsestast
Trykkes på bekraftelsestasten under græs-
slåningen, vender plæneklipperen tilbage til
ladestationen |
| 3 | ○ | Rød LEDændt: Fejl plæneklipper |
| 4 | ○ | Grøn LEDændt: Plæneklipper erændt
Grøn LED slukket: Plæneklipperen er inak-
tiv, den aktiveres med den firecifrede PIN-
kode.
Eller plæneklipperen er slukket, ledningsad-
skilleren skalændes, og din firecifrede PIN-
kode indtastes til at aktiviere plæneklippe-
ren.
Bemærk: Under en softwareaktualising ly-
ser den grønne og den røde LED-lampe. |
| 5 | ←↓→ | Piltaster til venstre/til hjre |
| 6 | ←▲ | Piltaster nedad/opad |
| 7 | | Visning med dialogvindue |
| 8 | 1 2 3 | Havenummer (vises, hvis der findes mere
end et havekort) |
| Gælder kun for Indego S+ 500 og M+ 700: |
| 9 | ■■ | Mobilt net står til rådighed |
| □□ | Mobilt net står ikke til rådighed |
Displayet springer til hviletilstand, hvis der ikke indtastes noget i løbet af 10 minutter.
Tilføjelse af et yderligere plænestykke (se Fig. K)
Læs og overhold instruktionerne i installationsvejledningen for at installere Indego på et yderligere plænestykke.
Adskilte plænestykker med separat ladestation (se billede K til højre): Plæneklipperen kan bruges til op til tre forskellige plænestykker. Til et separat plænestykke er der brug for en yderligere ladestation (se Fig. A), begrænsningstråd og kunststofplækker. Hvis en tidsplan er kalenderfunktionen "Bosch AUTO" eller Funktionen Bosch-SmartMowing" er indstillet, slås græsset på dette plænestykke inden for det definerede tidsvindue.
Sluk plæneklipperen, før den transporteres mellem de enkelte plænestykker.
Bemærk: Softwareaktualiseringer skal gennemføres i hver ladestation på plæneklipperen.
Det anbefales at sætte mærker på ladestationen, før vinteren kommer, så du ved, hvilken ladestation hører til hvilket plænestykke.
Uden ekstra ladestation: Det er muligt at forbinde plænestykkerne. Dette gøres ved at trække begrænsningstråden mellem de to plænestykker så tæt som muligt og parallelt i forhold til hinanden (se Fig. K øverst til venstre). Det yderligere plænestykke uden ladestation indlæses ikke, og plæneklipperen kommer ikke til at bruge LogiCut-slåstrategien i dette plænestykke uden ladestation. Det maks. anbefalede plænestykke uden ladestation er 45/50 m² (gælder for Indego 500/700 modeller). Plæneklipperen slår græs, til akkuen er tom, hvorefter den transporteres tilbage til ladestationen, så den kan oplades.
Græsslåning
Sørg for, at børn ikke kører med oven på plæneklipperen. Tryk på stop-tasten på plæneklipperen, før den løftes. Løft altid plæneklipperen i grebet (se Fig. F).
Gælder kun for Indego S 500 og M 700: Når maskinen er indrettet, kan du straks gå i gang med at slå græs. Dette gøres ved at bekræfte "Klip nu" i displayet, eller du venter til den næste planmæssige klippefase, iht. programmeringen med kalenderfunktionen "Bosch-AUTO" (forudsætter forudgående indstilling).
Du kan også notere en klippeplan i kalenderen på basis af dine krav.
Gælder kun for Indego S+ 500 og M+ 700: Når alt er gjort klart, kan græsklipningen startes med det samme. Dette gøres ved at bekræfte "Klip nu" i displayet eller ved at vælge "Klip" i Bosch Smart Garden appen, der fås gratis. Du kan også fastlægge en klippeplan vha. Bosch-"SmartMowing"-funktionen, der gør det muligt at beregne klippetiderne for din beliggenhed på basis af vejrudsigten. Du kan også indtaste en klippeplan iht. dine krav i kalenderen via displayet eller Bosch Smart Gardening appen.
Plæneklipperen skal slå et helt plænestykke 3 gange (3 komplette klippecyklusser) for at indlære plænestykket. I indlæringsfasen er det visuelle resultat evt. ikke optimalt.
De ca. køretider, der er brug for til at køre hele plænestykket igennem med LogiCut, er angivet her. Vær opmærksom på, at køretiderne varierer, afhængigt af græsplænens tilstand og antallet af genstande i haven.
100 m² 4h
500 m² 16h
700 m² 22h
Fastlæg en tidsplan med hyppige gentagelser. Derved opnår du gode klipperesultater, akkuladningen varer i længere tid, og du undgår klippet græs på plænen.
Når plæneklipperen slår græs
I funktionen "Manuel" arbejder plæneklipperen, til plænestykket er slået. Græsslåningen afbrydes kun, når akkuen skal lades. Når plænestykket er slået, vender plæneklipperen tilbage til ladestationen.
I den programmerbare "Tidsplan"-funktion med kalenderfunktionen "Bosch AUTO" eller med Bosch "SmartMowing"-funktionen arbejder plæneklipperen kontinuerligt i et fastlagt tidsafsnit. Græsslåningen afbrydes kun, når akkuen skal lades. Er plænestykket slået, før tidsvinduet er udløbet, vender plæneklipperen tilbage til ladestationen.
I den programmerbare "Tidsplan"-funktion med kalenderfunktionen "Bosch AUTO" eller med Bosch "SmartMowing"-funktionen arbejder plæneklipperen kontinuerligt i et fastlagt tidsafsnit. Græsslåningen afbrydes kun, når akkuen skal lades. Er plænestykket slået, før tidsvinduet er udløbet, vender plæneklipperen tilbage til ladestationen.
Græsslåningen afbrydes for tiden ved at trykke på Stop-tasten eller ved at trykke på bekræftelsestasten ✓, hvorefter maskinen kører tilbage til ladestationen.
Ved Indego S+ 500 og M+ 700 kan plæneklipperen også sendes tilbage til basisstationen, dette gøres ved at vælge "Ladestation" i Bosch Smart Garden appen, der fås gratis.
Energisparefunktion
Plæneklipperen reducerer sit energiforbrug ved at slukke for strømmen i begrænsningstråden automatisk, når den ikke slår græs, og når den ikke oplades.
Plæneklipperen hentes manuelt tilbage fra energisparefunktionen ved at trykke på bekræftelsestasten ✓ og vælge enten "Klip nu" eller en anden "Klippetilstand", mens plæneklipperen er i ladestationen.
Ved Indego S+ 500 og M+ 700 kan plæneklipperen hentes tilbage fra energisparefunktionen ved at vælge "Klip" i Bosch Smart Garden appen, der fås gratis.
Til græsslåning efter aktiv tidsplan med kalenderfunktionen "Bosch AUTO" eller med funktionen Bosch "SmartMowing" afsluttes energisparefunktionen automatisk.
Klip små plænestykker med "SpotMow"
SpotMow er beregnet til at slå små arealer, som kræver en særlig behandling, uden at hele plænen skal slås; f.eks. arealet under havemøbler, der er blevet fjernet. Plæneklipperen placeres i det nederste venstre hjørne af det areal, der skal slås (se Fig. H). Det endelige, slåede areal afhænger af plænens tilstand; det er ikke nødvendigvis et nøjagtigt kvadrat. Når "SpotMow" er færdig, følges instruktionerne på skærmen.
Bemærk: Af sikkerhedstekniske grunde kan "SpotMow" ikke bruges uden for begrænsningstråden.
Sensorer
Plæneklipperen er udstyret med følgende sensorer:
- Løftesensoren aktiveres, hvis plæneklipperen løftes.
- Væltesensoren registrerer, hvis plæneklipperen vælter.
- Hældningssensoren aktiveres, hvis plæneklipperen når en hældningsvinkel på 32°.
Aktiveres en af sensorerne, f.eks. løftesensoren, stoppes køremotorerne og skæreknivene. I displayet fremkommer en meddelelse som f.eks. "Løftet".
- Forhindringssensoren registrerer genstande/forhindringer på hele plæneklipperens forkant og sørger for at indlede et retningsskift.
Akkuladning
Akkuen er udstyret med en temperaturovervågning, som kun tillader ladning, hvis den interne akkutemperatur ligger i et område mellem 5°C og 45°C.
Li-ion-akkuen er delvist opladet ved leveringen. Det anbefales at oplade plæneklipperen i ladestationen, så længe afgrænsningstråden installeres.
Li-ion-akkuen kan oplades til enhver tid uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Er akkuen ved at blive tom eller afladet, slukkes plæneklipperen med en beskyttelseskontakt: Knivene bevæger sig ikke mere.
Akku udskiftes (se billede L)
Bemærk: Akkuen skal kun udskiftes, når den er slidt op. Akkuen er ikke beregnet til at blive opladet uden for produktet.
▸ Brug af akkuer, der ikke er egnede til produktet, kan føre til fejlfunktioner eller beskadigelser på plæneklipperen. ▸ Slidte akkuer kan indskrænke plæneklipperens køretid betydeligt. I maskinen må der kun bruges genopladelige batterier. Brug kun de akkuer, der er angivet af producenten.
Bemærk: Brug altid beskyttelseshandsker, hvis du arbejder i nærheden af de skarpe klinger.
Sluk for plæneklipperen med ledningsadskilleren.
Fjern de 5 skruer på låget til akkurummet med en torx-skruetrækker T-20.
Sving den slidte akku med styreskinnen ud af akkuskakten, til akku-sikkerhedstasten kommer til syne. Tryk på akku-sikkerhedstasten og tag akkuen ud.
Skub den nye akku ind i styreskinnen, til akku-låsen falder hørbart på plads. Sving akkuen med styreskinnen ind i akkuskakten. Sæt låget til akkurummet på igen og skru det fast med de 5 skruer.
Låget til akkurummet beskytter akkuen mod fugt under arbejdet.
Software-aktualisering (se billede M)
Softwaren aktualiseres med et USB-stik (formateret vha. FAT32) og et USB-OTG-kabel.
Findes der en ny software-version, findes den på internettet under "www.bosch-diy.com/indego-help". Download filen "IN8xxxx.bin" på USB-stikket.
Vend plæneklipperen om og fjern afdækningen fra USB-grænsefladen. Forbind USB-OTG-kablet med USB-stikket.
Stil plæneklipperen ind i ladestationen og sikr, at ladestationen er forbundet med strømnettet (LED-lampe lyser på dockingstationen). Plæneklipperen skal være tændt, displayet skal lyse, og akkuen skal være ladet mindst 70%.
Bekræft processen med tasten ✓. Under aktualiseringen blinker begge LED-lamper i plæneklipperen.
Desuden gælder for Indego S+ 500 og M+ 700: Den aktuelle software kan også lades med Bosch Smart Gardening appen.
Den følgende tabel forklarer de forskellige menupunkter.
| Hovedmenu | Undermenu 1 | Undermenu 2 | Forklaring |
| Klip nu | | | Plæneklipperen gå rì gang med at slå græs, SSE snart der trykkes på bekraeftelsestaston. I Funktionen "Off/Manuel" slår plæneklippen ren græs, til "Have komplet" ses i displayet. |
| | I Funktionen "Tidsplan", med kalenderfungtionen "Bosch AUTO" eller med Funktionen Bosch-,SmartMowing" arbejder plæneklipperen, indtil tidsafsnittet er fær digit, eller indtil "Have komplet" ses i displayet (afhængigt af, hvilken situation Forst näs). |
| Kalender | Gælder kun for Indego S 500 og M 700: Bosch AUTO | | Kalenderfungtionen "Bosch AUTO" optimeres afhængigt af græs-plænens størrelse. |
| | I grundindstellungen slår plæneklipperen to komplete klippecy-klusser om ugen og starter altid kl. 8 om morgenen. |
| | Følgende indstellinger er mulige: |
| Antal komplette klippecyklusser om ugen | 1 til 3 |
| | Ugedag | Dage, hvor græssetmxslås (f.eks. for at udelukke søndage). |
| Starttid | Kan kun indstilles for det første tidsvindue (gælder kun for alle aktive dage). |
| Gælder kun for Indego S+ 500 og M+ 700: SmartMowing | | Bosch-"SmartMowing"-funktionen optimeres afhængigt af plæ-nestykkets størrelse og gør det muligat at tilkoble en lokal vejrtjene-ste.Igrundindstellingen slær plæneklipperen to komplete klippecy-klusser om ugen og starter altid kl. 8 om morgenen.Du kan oprette din SmartMowing-tidsplan med Bosch Smart Gar-dening appen. |
| Tidsplan | Rette (udvalgt dag) | Programmér en klippeplan ved at indstille de enkelte dage forgræsslåning og tidsvinduer (op til 2 om dagen). |
| Ikke klippe/slette tidsvindue | Slet det pagsldende tidsvindue til den udvalgte dag.Nederst i displayet vises antallet af komplete klippecyklusser om ugen for den aktuelle tidsplan. |
| Off/Manuel | | Vælg dette option, hvis der ikke skal bruges nogen tidsplan. Plæne-klipperen:går først i gang med at slå græs,ningen"Klip nu"akti-ves på displayet.Ved Indego S+ 500 og M+ 700 kan man gåi gang med at slå græs ved at vælige "Klip" i Bosch Smart Garden appen, der fås Gratis. |
| Indstillinger | Klippetilstand | SpotMow | Indego S/S+500: Vælg mellem et areal på 2mx2mog 3mx3m.Indego M/M+700: Vælg mellem et areal på 2mx2m, 3mx3mog 4mx4m. |
| Plæneklippingeden ladestation | Plæneklipperen slær graes på det ekstra plænestykke uden egen ladestation i tilfældighedsfunktionen, til akkuen er tom.Kantklipning |
| Indego S/S+500: Plæneklipperen gennemfær er kantsnit, hvargang et helt snit startes.Indego M/M+700: Vælg mellem klippendstellingerne, der klip-per kanten en gang, hvargang der udføres et snit (standardindst-ling), en gang hvandengang der udføres et snit, ellher his der ik-ke udføres noget kantsnit (off). |
| Intensiv funktion | Plæneklipperen slær grundigt graes, vender tilbage til steder, derevt. ikke er blevet slæt, og slær graes på korte spel. Plæneklippen-har brug for betydeligitmøre tid til at udfore et fuldstændigt snit. |
| Sikkerhed | Autolås | Tasterne spærres automatisk, hvis der ikke trykkes på nogen tastei læbet af 3 minutter.Det anbefales at bruge deren indstilling af sikkerhedsteknisegrunde og for at beskytte mod tyveri. |
| - On | PIN-kode kræves til at reaktivere after Autolock. |
| - Off | Tasterne er altid klar til indtastning. |
| Ændr PIN | Skal en PIN-kode ændres, skal man først indtaste den gyldige PIN-kode. |
| Alarm |
| - On | Aktiverer alarmen. |
| - Off | Deaktiverer alarmen. |
| Dato & tid | | Ændre tid og dato. |
| Valg af spreng | | Ændre spreng i display. |
| Indstillinger | i | Systemstatus | Informationer om akku-ladetilstand, systeminformationer og drifts- og ladevarigheder for plæneklipperen. |
| Information | | |
| Avanceret | Kabel-id | Ændrer begrænsningstrådens ID ved mulige fejl iærheden. |
| Position ladesta-
tion | Brug standardindstillingen, hvis ladestationen befinder sig ved græskanten, og hjørneindstillingen, hvis den vindes i et hjørne. |
| Sensorindstilling/
græssets tilstand | Vælg mellem lav (ujævn), normal og hjʊj (glat). Forhindringssen-
sorens sensibilitet ænderer sig afhængigt af den indstillede græstil-
stand. |
| Genindlæs | Sletter det aktuelle kort over plænestykket, hvor plæneklipperen
befinder sig. |
| Fabriksindstilling | Resettes plæneklipperen til fabriksindstillingerne, slettes alle per-
sonlige indstillinger (undtagen PIN-koden). |
| Efter et reset til fabriksindstillingerne, skal plæneklipperen indlæ-
ses på ny, sö den passer til plænestykket/plænestykkerne. |
| Haveoversigt | Viser antallet af indlæste plænestykker, deres areal, deres tråd-ID
og datoen for, hvornær stykket blev slæt sidste gang. |
| Slet have | Slet et specifikt havekort eller vælg at slette alle kort på en gang. |
| Ekstrafungneter | Vaterpas | Leverer informationer om plæneklipperens jordvinkel. Befinder
plæneklipperen sig i ladesationen, og er punktet i displayet ikke
inden for den viste cirkel, skal ladesationen positioneres et nyt
sted, hvor det er jegnt. |
| Trådsignal | Registrarer signalet fra begrænsningstråden og viser signalkvalite-
ten (til kundeservice). |
| Plæneklipperen modtager ikke noget signal fra begrænsningstrå-
den,;när den er i ladesationen. |
Fejlsøgning
Online support
http://www.bosch-diy.com/indego-help
| Symptom | Muligårsag | Afhjælpning |
| LED-lampen blinker på ladestationen | Begrænsningstråden er afbrudt, for lang el-ler for kort. Tråd er ikke forbundet, og plæneklipper er ikke i ladestation. | Kontrollér, at begrænsningstråden ikke er afbrudt, og at den har en længe på mellem 20 og 350 m. Herefter slukkes og tændes spændingsforsyningenigen.Overhold instructurionerne i installationsvejledningen til kl-argøring af plæneklipperen. |
| For stor vibration/støj | Knivskrue er Iøs | Spænd knivskruen med et drejningsmoment på 2,5 Nm. |
| Knife er beskadigede | Shift knife (se Fig. J). |
| Plæneklipper kører ik-ke rigtigt ind i ladasta-tionen | Begrænsningstråd er/DD trukket rigtigt omkring ladestationen | Overhold instructurionerne i installationsvejledningen mht.trækning af begrænsningstråden. |
| Begrænsningstråd iærheden af en fejkl-de | Fjern overskydende (f.eks. opviklet) begrænsningstrådomkring ladestationen.AEndr begrænsningstråd-ID-et i menuen. |
| forkerte oplysninger om ladestationens pos-sition i menuen "Indstillinger" | Ændr indstillingen i menuen "Udvidet". |
| Plæneklipper kører ik-ke | Ledningsadskiler er/DD tændt | Fjern plæneklipperen fra ladestationen, tænd lednings-adskileren og stil plæneklipperen i ladestationenigen (kontrollér, at ladestationen er klar til brug - LED-lampe lyser grøn). |
| Mulig tilstopning | Sluk altid Forst for ledningsadskilleren og kontrollér sāområdet under plæneklipperen. Fjern blokeringerne ef-ter behov (brug altid havehandker til dette arbejde). |
| Akkuen er/DD helt opladet | Stil plæneklipperen ind i ladestationen, SSE den kan op-lades. Ladestationen skal vare tændt. |
| Græs for langt | Slå plænestykket med en almindelig plæneklipper på en af de lavere indstillinger. |
| Akku for kold/varm | PlæneklipperenARBiender, när den interne akku-tempera-tur ligger mellem 5 °C og 45 °C. Lad plæneklipperen afko-le/opvarme. Fremkomm ferjlen hyppigt, bør ladestatio-nen stilles i skyggen. |
| Plæneklipperen står med slukket display på graæsplänen | Problemer under brug | Tryk på bekraftelsestasten til skæmen for at belyse dis-playet eller placér plæneklipperen i ladestationen. |
| Plæneklipper.uden ladefunktion | Akku for kold/varm | PlæneklipperenARBiender, när den interne akku-tempera-tur ligger mellem 5 °C og 45 °C. Lad plæneklipperen afko-le/opvarme. Fremkomm ferjlen hyppigt, bør ladestatio-nen stilles i skyggen. |
| Ladestation/DDt | Tænd for strømmen til ladestationen. Går ladestationen/DDt meki gang, kontaktes Bosch kundeservicen. |
| Ladekontakter er korroderede | Rengør ladekontaktterne. |
| Akku er/DD sat i, er sat forkert i aller forkert akku er valgt til plæneklipper | Sæt akkuen rigtigt i (se billede L). Brug den egnede Bosch-akku. |
| Plæneklipper.uden for begraensningstråd | Begrænsningstråd på en skråning | Sørg for, at der er 30 cm mellem begrænsningstråd og skråning. |
| Forhindring iærheden af tråden | Fjern forhindringen. |
| Dele af plænestykket er/DD slæt | Plæneklipper har brug for mere tid til at slå græsset i haven | Hele plænestykket registres ved at lade din plæneklip-per slå hele græsplænen 3 x. Som alternativ bruges "Intensiffunction" i menuen "Klippefungtion". |
| Symptom | Mulig Årsag | Afhjelpning |
| Tidsvindue er for lille til plænens størrelse | Forstør klippe-tidsvinduet eller:- brug kalenderfunktionen „Bosch AUTO" (til Indego S 500 og M 700)- brug funktionen Bosch- „SmartMowing" (til Indego S + 500 og M+ 700) |
| Afstand er for lille mellem begrænsningstrå-dene | Øg afstanden mellem begrænsningstrådene til mindst 75 cm. |
| Ujævn undergrund | Vælg "Ujævn plæne/Lav sensilitet" i menuen "Græsplænens tilstand/Græsplænens sensor".Jævn plænen, fjern ujævnheder/bølgende underlag, ud-græns uegtnde områder med begrænsningstråden-overhold instruktionerne i installationsvejledningen. |
| Græs for langt | Vælg "Ujævn plæne/Lav sensilitet" i menuen "Græsplænens tilstand/Græsplænens sensor". |
| For stejle skråninger i haven | Sikr, at plæneklipperen kun på bruges på skråenter med 15 grader eller minre. |
| Plæneklipper bliver siddende i haven | Genstande/forhindringer er ikke udgrænsede | Forhindringer, hvør plæneklipperen ofte bliver hænge, udgrænses med begrænsningstråden. |
| Nyanlagt græsplæne | Lad plænen hvile et par uger, på den har tid til at blive jævn, før plæneklipperen tages i brug.Ander indstillingen i menuen "Græsplænens tilstand/ Græsplænens sensor".Vent i på lang tid som muligt after vandingen, før plæneklipperen startes. |
| Plæneklipper klipper utilisitet hen over blomster osv. eller kører hen over bestemte forhindringer | Genstande/forhindringer med en hjde på under 5 cm er ikke afgrænsede | Træk begrænsningstråden med en afstand på 30 cm næk fra forbhindringenEller fjern genstandene/forhindringer-ne. |
| Plæneklipper slår ikke logisk | LogiCut-systemet afhænger af havens be-tingelser. Plæneklipperen skal ikke ubetin-get fortsætte med.slå i det næste område, der ikke er klippet. | Yderligere informationer findes i installationsvejlednigen.Opstår situationen flere gange, indlæses plænestykketigen. |
| Plæneklipper bevæger sig jeg altid i lige linje mellem områderne | Der kræves ingen foranstaltninger. |
| Plæneklipperen finder ofte ikke den rigtige position aller roterer på stedet | Ændr tråd-ID-en. |
| Forkert udgrænset forbinding | Overhold instruktionerne i installationsmanualen. |
| Plæneklipper læber ind i ekstra plænestyk-keuden ladestation i vilkærlige baner. | Normalt adfærdsmønster. LogiCut-systemet fungerer kun i ømråder med ladestation. |
| Begrænsningstråd skæres over igen ogigen | Tråd mellem kunststofplækkerne er ikke spændt tilstrækkeligtAfstand mellem kunststofplækkerne er me-re end 75 cm | Spænd begrænsningstråd og sjkr, at afstanden mellem kunststofplækkerne er maks. 75 cm. Overhold instructio-nerne i installationsvejledningen. Brug kabelforbin-delsestsykker til at reparere afbrydelsen. |
| Plæneklipper klipper ikkke jævnt/fterlader)darylig klippekvalitet | Plæneklipperen slår ikke hyppigt nok | Slå græs noget oftrefor at opnå et godtresultat (f.eks.ved at fastlaegge flere/længere tidsvinduer i tidsplanen). |
| Skærekiv er uskarp | Vend eller erstat skæreknvibre (se Fig. J). |
| Mulig tilstopning | Sluk altid første for ledningsadskilleren og kontrollér sa området under plæneklipperen. Fjern blokeringerne ef-ter behov (brug altid havehandsker til dette arbejde). |
| Symptom | Mulig Årsag | Afhjælpning |
| Begrænsningstråd re-gistereres ikke | Ingen strøm på ladestationen | Kontrollér, om ladestationen erændt (LED-lampe lyser). |
| Begrænsningstråd er beskadiget/klippet i stykker | Kontrollér begrænsningstråden for beskadigelser. |
| Forkert installation (f.eks./DD: ikke nok afstand mellem begrænsningstrådene) | Overhold instruktionerne i installationsmanualen. |
| Begrænsningstråd iærheden af en fejkilde | Fjern overskydende (f.eks. opviklet) begrænsningstråd omkring ladestationen. Ændr begrænsningstråd-ID-et i menuen. |
| Klippehøjde-indstil-lingstaste sidder i klemme | Mulig tilstopning | Sluk altid først for ledningsadskileren og kontrollér SSE området under plæneklipperen. Fjern blokeringerne ef-ter behov (brug altid havehandsker til dette arbejde). |
Plæneklipperens 10-cifrede varenummer (setypeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Det kan være, at der er brug for plæneklipperens softwareversion (se "Menu > Indstillinger > Info").
Skulle det være nødvendigt, bør plæneklipperen og ladestationen altid sendes sammen til et Bosch servicecenter. Fjern ikke akkuen.
Fjern evt. monteret, personaliseret afdækning på toppen samt evt. tilbehørsafdækning, før produktet sendes.
De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.
Ved forsendelse gennem tredjemand (f.eks. lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.
Send kun akkuer, hvis huset er ubeskadiget. Tilklistr åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.
Bortskaffelse
Haveredskaber, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke haveredskaber og akkuer/batterier ud sammen med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU skal affald af elektrisk og elektronisk udstyr (WEEE) og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Nærmere oplysninger fås ved henvendelse til din nærmeste autoriserede Bosch forhandler.
Akkuer/batterier:
Li-Ion:
Følg venligst henvisningerne i afsnittet (se "Transport", side 132).
Svensk
Tak,
Sikkerhedsanvisninger
En fuldstændig anvisning for Indego finder du i installationsanvisningen, som
installationsvejledningen, der leveres sammen med produktet.
Opbevar kun klipperen i temperaturområdet fra -20 °C til 50 °C. Lad f.eks. ikke klipperen ligge i bilen om sommeren.
USB
Hvis du sætter et batteri i et haveredskab, der er tændt, kan det føre til ulykker.
Klipperen er beregnet til at klippe græsplæner på private områder.
Brug ikke klipperen indendørs.
Grøn LED slukket: Klipperen er inaktiv, og den firesifrede PIN-kode er nødvendig for aktivering.
Ekstra ved Indego S+ 500 og M+ 700: Den aktuelle software kan også opdateres via Bosch Smart Gardening-appen.
Menu-navigation
