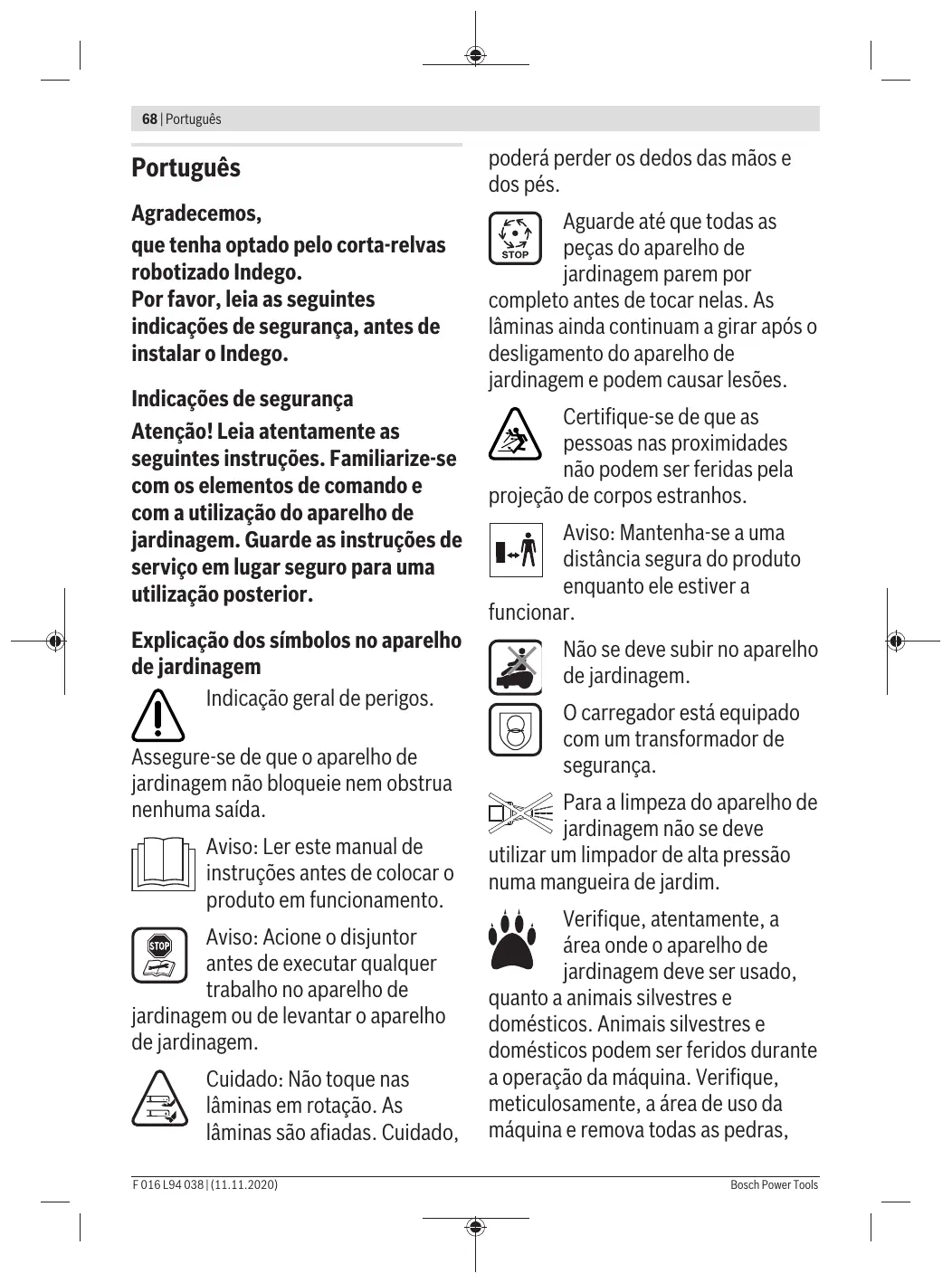

MANUAL DE UTILIZADOR INDEGO S 500 | S+ 500 | M 700 | M+ 700 BOSCH
Agradecemos que tenha optado pelo corta-relvas robotizado Indego.
Por favor, leia as seguintes indicações de segurança antes de instalar o Indego.
Indicações de segurança
Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para utilização posterior.
Explicação dos símbolos no aparelho de jardinagem
Indicação geral de perigos.
Assegure-se de que o aparelho de jardinagem não bloqueie nem obstrua nenhuma saída.
Aviso: Ler este manual de instruções antes de colocar o produto em funcionamento.
Cuidado: Não toque nas lâminas em rotação. As lâminas são afiadas. Cuidado,
poderá perder os dedos das mãos e dos pés.
Aguarde até que todas as peças do aparelho de jardinagem parem por
completo antes de tocar nelas. As lâminas continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões.
Certifique-se de que as pessoas nas proximidades não podem ser feridas pela
projeção de corpos estranhos.
Aviso: Mantenha-se a uma distância segura do produto quando ele estiver a
funcionar.
Não se deve subir no aparelho de jardinagem.
O carregador está equipado com um transformador de segurança.
Para a limpeza do aparelho de jardinagem não se deve
utilizar um limpador de alta pressão nem uma mangueira de jardim.
Verifique, atentamente, a área onde o aparelho de jardinagem deve ser usado,
quanto a animais silvestres e domésticos. Animais silvestres e domésticos podem ser feridos durante a operação da máquina. Verifique, meticulosamente, a área de uso da máquina e remova todas as pedras,
paus, fios, ossos e objetos estranhos. Ao usar a máquina, certifique-se de que não haja animais silvestres, domésticos ou filhotes de árvores escondidos na grama densa. Evitar o uso ao anoitecer ou no escuro para que seja reduzido o risco de encontrar animais.
Operação
Desligar o aparelho de jardinagem por meio do seccionador antes de todos os trabalhos no aparelho de jardinagem (por ex. manutenção, troca de ferramenta, etc.), assim como para o transporte e o armazenamento.
Tomar conta das crianças para assegurar que elas não brinquem com o aparelho de jardinagem. - Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem o produto. As diretivas nacionais podem limitar a idade do utilizador. - Não usar o aparelho de jardinagem com os pés descalços nem com sandálias abertas. Sempre usar sapatos firmes e calças longas. Utilize o aparelho de jardinagem apenas quando a tampa do compartimento do acumulador estiver fechada e todos os parafusos
da tampa estiverem apertados. Isso protege o acumulador da humidade.
Em condições climáticas desfavoráveis, especialmente em caso de tempestade, não se deverá trabalhar com o aparelho de jardinagem. Ao operar a ferramenta de jardinagem e ao se aproximar dela, sempre assegure um equilíbrio estável e uma base segura, especialmente em declives e em relvas molhadas. Não se incline muito para a frente. Opere o aparelho de jardinagem com cuidado e sem pressa. - O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas foram feridas e se as suas propriedades foram danificadas. - Acione imediatamente a tecla de paragem vermelha se ocorrerem perigos durante o funcionamento do aparelho de jardinagem. Assegure a instalação correta do cabo de limitação de acordo com o manual de instalação.
Para obter instruções completas sobre a instalação do Indego, consulte o guia de
instalação que acompanha o produto.
Verificar, em intervalos regulares, a área na qual o aparelho de jardinagem é utilizado e remover
todas as pedras, galhos, arames, cabos elétricos e outros objetos.
- Não devem ser instalados cabos de rede, sob tensão, no local de trabalho. Se o corta-relvas robotizado se emaranhar num cabo de rede, este deve ser separado da rede elétrica. ► Controlar o aparelho de jardinagem em intervalos regulares para assegurar que as lâminas, os parafusos das lâminas e o dispositivo de corte não estejam gastos ou danificados. Sempre substituir conjuntos completos de lâminas e parafusos das lâminas gastas, para evitar desequilíbrio.
- Jamais utilizar o aparelho de jardinagem com tampas de proteção danificadas ou sem dispositivos de segurança.
- Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação.
- Jamais levantar e transportar o aparelho de jardinagem com o motor ligado.
- Não deixar o aparelho de jardinagem trabalhar sem vigilância, se souber que animais domésticos, crianças ou pessoas estejam nas proximidades. ► Ligar o aparelho de jardinagem de acordo com as instruções de serviços e posicionar-se a uma distância segura das partes em rotação.
- Não operar o aparelho de jardinagem simultaneamente com um regador
de relva. Usar um calendário operacional para assegurar que os sistemas não trabalhem ao mesmo tempo.
Se o aparelho de jardinagem cair na água, ele deverá ser removido da água e desligado por meio do seccionador. Não ligue o aparelho de jardinagem e entre em contacto com o serviço de assistência técnica. - Não efetuar quaisquer alterações no aparelho de jardinagem.
Alterações inadmissíveis podem prejudicar a segurança do seu aparelho de jardinagem e aumentar os ruídos e as vibrações.
- antes de eliminar bloqueios, - ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele, - antes do armazenamento, - se o aparelho de jardinagem vibrar de forma anómala (parar o aparelho de jardinagem e controlar imediatamente), - após a colisão com um objeto estranho, verifique a ferramenta de jardinagem quanto a danos e entre em contacto com o serviço de assistência técnica da Bosch devido a reparações necessárias.
Manutenção
Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.
Desligar o aparelho de jardinagem, por meio do seccionador, antes de todos os trabalhos nele. Puxar a ficha de rede da tomada antes de todos os trabalhos na estação de carregamento ou na unidade de alimentação de corrente elétrica.
Limpar bem o exterior do aparelho com uma escova macia e um pano. Não utilize água nem solventes ou produtos de polimento. Remova todas as aderências e depósitos de resíduos de relva, especialmente das aberturas de ventilação.
Vire o aparelho de jardinagem de cabeça para baixo e limpe regularmente a área da lâmina e os rodízios. Use uma escova ou raspador resistente para remover aparas de relva firmemente aderentes (veja a figura 1).
As lâminas podem ser viradas.
- Certifique-se de que todas as porcas, cavilhas e parafusos estejam firmemente encaixados para que se possa trabalhar com segurança com o aparelho de jardinagem. (veja figura J)
- Inspecionar o aparelho de jardinagem em intervalos regulares e, para sua própria segurança, substituir peças gastas e danificadas. Observe que só sejam realizadas peças sobressalentes da Bosch.
Se necessário, devem ser substituídos os conjuntos completos de lâminas e de parafusos.
Armazenamento durante o inverno
Desligar o cortador por meio do seccionador.
- O cortador está pronto para funcionar a temperaturas entre 5°C e 45°C . Armazene o cortador e a estação de carregamento fora do alcance das crianças em um local seguro e seco durante o inverno, quando as temperaturas estiverem permanentemente abaixo de 5°C .
Não colocar objetos em cima do corta-relvas ou da estação de carregamento. Use a embalagem original ao transportar o Indego por longas distâncias.
▶ Guarde o cortador somente na faixa de temperatura de -20°C e 50°C. Não deixe o cortador, por ex., no carro durante o verão.
USB
- O corta-relvas tem uma interface USB exclusiva para atualizações de software (veja figura M). Use apenas USB.org-Sticks homologados (formatados em FAT 32) e cabos USB.org OTG homologados. Mais informações sobre atualizações de software se encontram em www.bosch-diy.com/indego-help. A interface USB não deve ser usada para outras finalidades. Não
devem ser conectados aparelhos externos. Não operar o aparelho com a cobertura da conexão USB aberta.
Indicações sobre o manuseio ideal do acumulador
- Não abrir o acumulador. Há risco de um curto-circuito.
radiação solar, fogo, água e umidade. Há perigo de explosão.
- Manter o acumulador que não está instalado, afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. Em caso de danos e uso incorreto do acumulador, pode escapar vapores. Arejar o espaço e procurar assistência médica se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias.
- Os objetos apoiados como, p. ex., pregos ou chaves de fenda, assim como o efeito de forças externas podem danificar a bateria. Podem fazer um curto-circuito interno e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer.
No caso de utilização incorreta ou bateria danificada pode vazar líquido inflamável da bateria. Evitar o contato. No caso de um contato acidental, deve-se enxaguar com água. Se o líquido entrar em contato com os olhos, também deve-se consultar um médico. Líquido que sai da bateria pode levar a irritações da pele ou a queimaduras. - Não curto-circuitar o acumulador. Há risco de explosão. Só devem ser utilizados acumuladores Bosch previstos para este aparelho de jardinagem. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. Assegure-se de que o aparelho de jardinagem está desligado antes de colocar o acumulador. A introdução de um acumulador num aparelho de jardinagem ligado pode levar a acidentes. Abra o compartimento do acumulador somente quando o acumulador estiver descarregado. Deixe o acumulador no aparelho durante armazenamento no inverno. O acumulador incorporado é muito durável, não abra o compartimento do acumulador, a menos que note uma redução significativa na vida útil do acumulador entre as cargas do acumulador.
- O Indego funciona entre 5°C e 45°C. Se a temperatura do acumulador estiver fora desta faixa de trabalho, o Indego exibe uma mensagem e não sai da estação de carregamento. Em operação, o Indego retornará à estação de carregamento ou parará.
- O carregamento está para ser realizado em uma estação de carregamento homologada na Bosch.
Instruções de segurança para o carregador e a unidade de alimentação de corrente elétrica
Utilize apenas a estação de carregamento e o cabo de alimentação originais da Bosch para carregar o cortador. Caso contrário, há perigo de explosão e incêndio. Verifique regularmente a estação de carregamento, a fonte de alimentação, os cabos e conectores. Em caso de dano ou envelhecimento, desconecte a estação de carregamento ou o adaptador de energia da fonte de alimentação e não os use. Não abra a estação de carregamento nem a própria fonte de alimentação. Reparos devem ser realizados por especialistas qualificados da Bosch e apenas com peças sobressalentes originais. Danos na estação de carregamento, na fonte de
alimentação de corrente elétrica, no cabo e na ficha danificados aumentam o risco de um choque elétrico.
- Não operar a estação de carregamento e a unidade de alimentação de corrente elétrica sobre uma base facilmente inflamável (por ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio, devido ao aquecimento da estação de carregamento e da unidade de alimentação de corrente elétrica durante o carregamento.
Supervisionar as crianças. Assim é assegurado que crianças não possam brincar com a estação de carregamento, com a unidade de alimentação de corrente elétrica ou com o aparelho de jardinagem. A tensão da fonte de corrente deve coincidir com as indicações da unidade de alimentação de corrente elétrica. - Recomendamos que a fonte de alimentação esteja ligada a uma tomada que esteja protegida através de um disjuntor de corrente de avaria com uma corrente de avaria de 30 mA. O funcionamento do disjuntor de corrente de avaria deve ser controlado em intervalos regulares. - O cabo de rede deve ser verificado regularmente quanto a danos. Em caso de inundação da estação de base, deve-se
desconectar a fonte de alimentação da rede elétrica e entrar em contacto com o serviço pós-venda da Bosch.
- Jamais se deve tocar na ficha de rede ou em quaisquer fichas com as mãos molhadas.
- Não se deve passar por cima do cabo de conexão, nem esmagá-lo ou puxá-lo, pois ele poderia ser danificado. Proteger o cabo contra calor, óleo e cantos afiados.
Para a sua segurança, este aparelho de alimentação elétrica tem um isolamento de proteção e não necessita de uma ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). As informações podem ser obtidas numa oficina de serviço pós-venda Bosch.
No caso de dúvidas, consulte um eletricista especializado ou a
representação de serviço pós-venda Bosch mais próxima.
Símbolos
Os símbolos a seguir são importantes para a leitura e a compreensão do manual de instruções, especialmente dos gráficos. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos faculta a utilização segura e aprimorada do aparelho de jardinagem.
| Simbolo | Significado |
| Usar luvas de proteção |
| ✓ | Ação permitida |
| × | Ação proibida |
| Acessórios/peças sobressalentes |
O cortador foi projetado para cortar relva em áreas privadas.
Não use o cortador em interiores.
Não use o cortador para outros fins, isto aumenta o risco de acidentes e possíveis danos ao aparelho de jardinagem. Não tente fazer alterações no cortador, pois isso pode resultar em acidentes ou possíveis danos ao cortador.
Dados técnicos
| Corta-relvas robotizado | Unidade SI | Indego S 500 | Indego S+ 500 | Indego M 700 | Indego M+ 700 |
| Número do produits | | 3600HB02.. | 3600HB03.. | 3600HB02.. | 3600HB03.. |
| Largura de corte | cm | 19 | 19 | 19 | 19 |
| Altura de corte | mm | 30-50 | 30-50 | 30-50 | 30-50 |
| Ángulo de declive, máx. | °/% | 15/27 | 15/27 | 15/27 | 15/27 |
| Tamanho da区内do relvado |
| - maior | m² | 500 | 500 | 700 | 700 |
| - por carregado do accumulator atéA) | m² | 70 | 70 | 85 | 85 |
| Faixa de Frequência operacional (sensor induvivo) | kHz | - | 5 | - | 5 |
| máx. intensidade do campo magnétique (sensor induvivo) (a 10 m) | dBμA/m | - | 44 | - | 44 |
| Corta-relvas robotizzato | Unidade SI | Indego S 500 | Indego S+ 500 | Indego M 700 | Indego M+ 700 |
| Faixa de frequência deestruturação (GSM) | MHz | - | 880-960 | - | 880-960 |
| MHz | - | 1710-1880 | - | 1710-1880 |
| Máx. potência de transmissao(GSM) | dBm | - | 33 | - | 33 |
| Peso conforme EPTA-Procedure01:2014 | kg | 7,6 | 7,7 | 7,6 | 7,7 |
| Tipo de proteção | | IPX4 | IPX4 | IPX4 | IPX4 |
| Número de série | | | ver a placac de caractéricas do aparelho de jardinagem |
| Accumulador | | Iôes de litio | Iôes de litio | Iôes de litio | Iôes de litio |
| Tensão nominal | VDC | 18 | 18 | 18 | 18 |
| Capacidade | Ah | 2,5 | 2,5 | 2,5 | 2,5 |
| Número de célicas do acumulador | | 5 | 5 | 5 | 5 |
| Período operacional, em médiaA) | min | 60 | 60 | 75 | 75 |
| Tempo de carreamento do acumulador (máx.) | min | 60 | 60 | 60 | 60 |
| Tipo de bateria | | PBA 18V...W-.2,5 Ah | PBA 18V...W-.2,5 Ah | PBA 18V...W-.2,5 Ah | PBA 18V...W-.2,5 Ah |
| Cabo de limitação |
| - cabo de limitação fornecido | m | 150 | 150 | 175 | 175 |
| - comprimento minimo requirecido | m | 20 | 20 | 20 | 20 |
| - comprimento Tmaximoadmissível | m | 350 | 350 | 350 | 350 |
| Carregador |
| Número do produits | | 1 600 A02 546 | 1 600 A02 546 | 1 600 A02 546 | 1 600 A02 546 |
| Tensão de entrada | VDC | 24 | 24 | 24 | 24 |
| Consumo de eletricidade Carregar/Cabo de limitação ligado | W | 73/2,6 | 73/2,6 | 73/2,6 | 73/2,6 |
| Corrente de carreamento (até) | A | 2,3 | 2,3 | 2,3 | 2,3 |
| Faixa de temperatura decarregamento admissivelB) | °C | 5-45 | 5-45 | 5-45 | 5-45 |
| Peso conforme EPTA-Procedure01:2014 | kg | 1,65 | 1,65 | 1,65 | 1,65 |
| Tipo de proteção | | IPX4 | IPX4 | IPX4 | IPX4 |
| Unidade de alimentação de correnteétrica |
| Número do produits | | | | | |
| Suíça | | F 016 L90 934 | F 016 L90 934 | F 016 L90 934 | F 016 L90 934 |
| Inglaterra | | F 016 L90 935 | F 016 L90 935 | F 016 L90 935 | F 016 L90 935 |
| Resto da Europa | | F 016 L90 916 | F 016 L90 916 | F 016 L90 916 | F 016 L90 916 |
| Tensão de entrada (tensãoalternada) | V | 220-240 | 220-240 | 220-240 | 220-240 |
| Classe de proteção | | [II] | [II] | [II] | [II] |
| Frequência | Hz | 50-60 | 50-60 | 50-60 | 50-60 |
| Tensão de saía (tensão continua) | V | 24 | 24 | 24 | 24 |
| Tipo de proteção | | IPX7 | IPX7 | IPX7 | IPX7 |
| Corta-relvas robotizado | Unidade SI | Indego S 500 | Indego S+ 500 | Indego M 700 | Indego M+ 700 |
| Peso | kg | 1,25 | 1,25 | 1,25 | 1,25 |
A) dependendo da altitude de corte, das condições da relva e da humidade B) Temperatura interna do acumulador
Valores de emissão de ruídos averiguados de acordo com a EN 50636-2-107.
O nível de ruído avaliado como A da ferramenta elétrica é tipicamente: Nível de potência acústica 61 dB(A). Incerteza K = 2 dB.
| Objetivo de ação | Figura | Págnina |
| Acessórios | A | 339 |
| Volume de fornecimento / Desembalar o cortador | B | 340 |
| Instalar o cabo de limitação | C | 340 |
| Prolongar o cabo de limitação | D | 341 |
| Instalar o cabo de limitação em volta de um novo objeto interior | E | 341 |
| Levantar e transporte o cortador | F | 342 |
| Ajustar a altitude de corte | G | 342 |
| SpotMow | H | 343 |
| Limpeza | I | 343 |
| Manutenção | J | 344 |
| Adiconlar outros relvados | K | 344 |
| - com estaqão de corregamento adicional (direita) | | |
| - sem estaqão de corregamento adicional (canto superior esquerdo) | | |
| Substituir o acumulador | L | 345 |
| Atualização de software | M | 346-347 |
| Conexão da fonte de alimentação | N | 348 |
Instalação
Use o código QR abaixo para assistir a um vídeo sobre a instalação do cortador em www.bosch-diy.com/indegohelp. Como alternativa, siga as instruções de instalação fornecidas com o produto.
Verifique se o cabo de limitação está completamente fixo no chão, sem formar laços de cabo soltos. Laços de cabo soltos podem levar a tropeções.
Remova pedras, galhos, arames, cabos elétricos sob tensão e outros objetos estranhos do relvado que está a ser cortado.
Certifique-se de que o relvado a ser cortado está nivelado e de que não existem obstáculos nítidos para o aparelho de jardinagem, tais como depressões, ranhuras e declives acentuados superiores a 15° / 27% .
A estação de carregamento deve ser posicionada num canto exterior da superfície da relva, sobre o cabo de limitação. Ela não deve estar ao lado de um galpão ou alpendre, como uma ilha dentro do relvado a ser cortado.
Recomenda-se cortar a relva uma vez com um cortador de relva padrão antes da instalação para o primeiro corte da nova entrega e sempre que a relva tiver mais de 5 mm de comprimento.
O sistema de lâminas do cortador é projetado para cortar relva curta (30 - 50mm) . O material cortado pode permanecer deitado como adubo para o jardim. A altitude de corte do cortador pode ser ajustada para 30, 40 e 50 mm
Recomenda-se começar com uma configuração mais alta, em seguida, reduzir o nível gradualmente quando o cabo desaparece sob a relva. Isso evita que o seu Indego corte o cabo.
O cabo de limitação adicional pode ser conectado a um conector de cabos (veja figura D-E).
O cabo de limitação pode ser estendido até um comprimento máximo de 350 m.
Instale o cabo de limitação no chão, com até 5 cm de profundidade (ou sob superfícies não metálicas).
Para evitar danos no cabo de limitação, não escarifique ou limpe a área onde está posicionado.
Ao instalar o cabo de limitação, deve ser evitado um ângulo abaixo de 45°. Isto pode prejudicar o desempenho.
Indicação
| Símbolo | Significanto |
| 1 | ←↓ | Tecla de seta para trás |
| 2 | √ | Tecla de confirmação
Se o botão de confirmação for premido durante o corte, o certa-relva volta à estação de carregamento |
| 3 | ○ | LED vermelho ligado: Erros do cortador |
| 4 | ○ | LED verde ligado: O cortador está ligado
LED verde desligado: O cortador está inativo e seu número PIN de quatro dígitos é necessário para a ativação.
Ou o cortador de relva está desligado, oSECTIONador devê estar ligado e seu número PIN de quatro dígitos devê ser entrada para ativar o cortador.
Nota: Durante uma atualização de software, os LEDs verde e vermelho está acemos. |
| Tecla para a esquerda, para a direita |
| Tecla para baixo, para cima |
| Indicação com janela de dialogo |
| Número do jardim (será exibido se houver mais de um mapa de jardim na memória do cortador) |
| Apenas nos Indego S+ 500 e M+ 700: |
| Redemourly disponible |
| Redemóvel não disponible |
O display passa para o modo de repouso se não for realizada nenhuma entrada dentro de 10 minutos.
Adicionar relvado adicional (veja figura K)
Siga as instruções do manual de instruções para instalar o Indego num relvado adicional.
Relvados separados com estação de carregamento separada (veja figura K, à direita): O cortador de relva pode ser usado em até três relvados. Para uma área de relvado separada, precisa-se de uma estação de carregamento adicional (veja figura A), um cabo de limitação e espigões de plástico. Se uma programação ou a função de calendário „Bosch AUTO" ou a funcionalidade „SmartMowing" Bosch estiverem definidas, a relva do relvado adicional é cortada no intervalo de tempo definido.
Desligue o cortador ao transportá-lo entre cada relvado. Nota: Atualizações de software devem ser realizadas no cortador de relva em cada estação de carregamento. É aconselhável rotular a estação de carregamento durante o armazenamento de inverno, a fim de saber qual parte da estação de carregamento pertence ao respectivo relvado.
Sem estação de carregamento adicional: É possível unir os relvados colocando o cabo de limitação entre os dois relvados o mais próximo possível um do outro (veja K, no canto superior esquerdo). O relvado adicional sem estação de carregamento não está mapeado e o cortador não usa a estratégia de corte LogiCut; neste relvado sem estação de carregamento, a maior área de relvado recomendada é de 45/50 m² (nos modelos Indego 500/700). O cortador corta até o acumulador ficar vazio e deve ser transportado para a estação de carregamento para ser carregado.
Cortar relva
▸ Não deixe que crianças conduzam o cortador. Premir a tecla de paragem no cortador-relva antes de levantá-lo. Sempre levante o cortador pelo punho. (veja figura F)
Apenas nos Indego S 500 e M 700: Após uma instalação bem-sucedida, pode-se começar imediatamente a cortar confirmando „Cortar agora“ no display, ou aguardar o próximo intervalo de tempo, conforme programado pela função de calendário „Bosch-AUTO“ (contanto que tenha sido previamente ajustada).
É possível especificar suas necessidades no cronograma de corte de acordo com o calendário abaixo.
Apenas nos Indego S+ 500 e M+ 700: Após uma instalação bem-sucedida, pode-se fazer, imediatamente, a escolha de "Cortar agora" no display ou através do Bosch Smart Garden App, "Cortar relva" disponível gratuitamente. Também é possível definir uma agenda de corte usando a funcionalidade Bosch "SmartMowing", que permite que os tempos de corte sejam calculados com base em previsões do tempo para o seu local. Também é possível introduzir um calendário de corte de acordo com as suas necessidades, através do display ou da aplicação Bosch Smart Gardening.
O cortador de relva deve cortar um relvado 3 vezes (3 ciclos de corte completos) para aprender o relvado. Na fase de aprendizagem, o resultado visual pode não ser o ideal.
Os tempos de execução aproximados para uma única passada pelo relvado completos com o LogiCut são indicados aqui. Por favor, note que os intervalos de tempo variam dependendo da natureza do relvado e do número de objetos no jardim.
100m2 4h 500m2 16h 700m2 22h
Definir um intervalo de tempo com repetições frequentes.
Isto lhe dará bons resultados de corte, o carregamento do
acumulador irá durar mais tempo e é possível evitar que haja relva cortada no relvado.
Quando o cortador corta
No modo "Manual", o cortador funciona até que o relvado seja cortado. O corte da relva só é interrompido para que o acumulador possa ser recarregado. Quando o relvado estiver cortado, o cortador retorna à estação de base.
No modo programável "Programação", com a função de calendário "Bosch AUTO" ou com a funcionalidade
"SmartMowing" Bosch, o corta-relvas trabalha continuamente durante um período de tempo específico. O corte da relva só é interrompido para que o acumulador possa ser recarregado. Se o relvado for cortado antes do final do intervalo, o cortador retorna à estação de base.
Para cancelar o corte prematuro, é necessário premir o botão Stop ou enviá-lo de volta para a estação de base por meio do botão de confirmação √
Nos Indego S+ 500 e M+ 700, também é possível enviar o corta-relvas de volta para a estação de base, selecionando "Estação de carregamento" na Bosch Smart Garden App, disponível gratuitamente.
Modo de economia de energia
O cortador reduz o seu consumo de energia comutando automaticamente a alimentação do cabo de limitação quando ele não corta a relva e não é carregado.
Para despertar o cortador manualmente a partir do modo de economia de energia, é necessário premir a tecla de confirmação √ e, em seguida, selecionar "Cortar agora" ou outro modo, "Modo cortar relva", quando o cortador está na estação de carregamento.
Nos Indego S+ 500 e M+ 700 é possível despertar o corta-relvas do modo de economia de energia, selecionando "Cortar" na aplicação Bosch Smart Garden, disponível gratuitamente.
Para cortar de acordo com a programação ativa, com a função de calendário "Bosch AUTO" ou com a funcionalidade "SmartMowing" Bosch, o modo de economia de energia é finalizado automaticamente.
Cortar (PC)
SpotMow destina-se a cortar pequenas áreas que requerem tratamento especial sem ter que cortar toda a relva; por exemplo, a área sob um móvel de jardim que foi removido. O cortador será colocado no canto inferior esquerdo da área de corte (veja a figura H). A área finalmente cortada depende das condições do terreno; não será necessariamente um quadrado exato. Depois de terminar "SpotMow", siga as instruções no ecrã.
Nota: Por motivos de segurança, o "SpotMow" não pode ser usado para além do cabo de limitação.
Sensores
O cortador está equipado com os seguintes sensores:
- O sensor de elevação é ativado quando o cortador é levantado.
- O sensor de capotamento detecta quando o cortador tomba.
- O sensor de inclinação é ativado quando o cortador atinge um ângulo de inclinação de 32°.
Se um dos sensores estiver ativado, por ex., o sensor de elevação, os motores de suspensão e as lâminas de corte são interrompidos. O display exibirá uma mensagem, por exemplo "Levantado".
- O sensor de obstáculo detecta objetos/obstáculos ao longo de toda a borda frontal do cortador e causa uma mudança de direção.
O acumulador está equipado com um monitoramento de temperatura, que só permite um carregamento com uma temperatura de acumulador numa faixa entre 5°C e 45°C.
O acumulador de iões de lítio é fornecido parcialmente carregado. Recomenda-se carregar o cortador durante a instalação do cabo de limitação na estação de carregamento.
O acumulador de iões de lítio pode ser carregado a qualquer momento, sem que a vida útil seja reduzida. Uma interrupção do processo de carregamento não prejudica o acumulador.
Quando o acumulador está vazio ou descarregado, o cortador é desligado por um circuito de proteção: as lâminas não se movem mais.
Substituir o acumulador (veja figura L)
Nota: O acumulador precisa ser substituído quando estiver esgotado. Não é previsto que o acumulador seja carregado fora do aparelho.
A utilização de acumuladores não apropriados pode levar a erros de funcionamento ou a danos no corta-relvas. - Acumuladores esgotados podem afetar significativamente a vida útil do corta-relvas. - Não usar baterias recarregáveis no corta-relvas. Só devem ser usados os acumuladores indicados pelo fabricante.
Nota: Sempre usar luvas de proteção se estiver a trabalhar perto das lâminas afiadas.
Desligar o corta-relvas por meio do seccionador.
Remover os 5 parafusos na tampa do compartimento do acumulador com uma chave de fenda Torx T-20.
Remover o acumulador gasto, juntamente com o carril de guia, do compartimento até que a tecla de destravamento do acumulador esteja visível. Premir a tecla de destravamento do acumulador e remover o acumulador.
Inserir o acumulador no carril de guia, até o travamento do acumulador travar audivelmente. Colocar o acumulador, com o carril de guia, no compartimento do acumulador.
Recolocar a tampa do compartimento do acumulador e apertá-la com os 5 parafusos.
A tampa do compartimento do acumulador protege o acumulador contra humidade durante a operação.
Atualização de software (veja figura M)
Para atualizar o software, é necessário um dispositivo USB (marca FAT 32) e um cabo USB OTG.
Se estiver disponível uma nova versão do software, esta poderá ser encontrada na internet em www.bosch-diy.com/indego-help. Carregar o ficheiro "IN8xxxx.bin" do dispositivo USB.
Vire o corta-relvas e remova a cobertura da interface USB.
Conectar o cabo USB OTG ao dispositivo USB.
Colocar o corta-relvas na estação de carregamento e verificar se a estação de carregamento está conectada à
rede elétrica (o LED na estação de base está aceso). O corta-relvas deve estar ligado, o display deve estar aceso e o acumulador deve ser carregado até pelo menos 70%.
Quando a atualização é iniciada, aparece a seguinte mensagem no display: "Atualizar da versão x para a versão y?"
Confirmar o processo com o botão ✔. Durante a atualização, os LEDs do corta-relvas piscam.
No final da atualização, o corta-relvas é reiniciado.
Remover o cabo USB OTG e o stick USB. Fechar a cobertura da interface USB.
Adicionalmente nos Indego S+ 500 e M+ 700: O software atual também pode ser carregado através da aplicação Bosch Smart Gardening.
A tabela a seguir explica os vários itens de menu.
| Menu principal | Sub-menu 1 | Sub-menu 2 | Expecicao |
| Cortar relva já | | | Premir o botão de confirmacao inicia o processo de corte do cortisol. No modo „Desligado/Manual“, o cortisol certa a relva até o display exibir „Jardim completeness".No modo de „Programacao“, com a funcao de calendario „Bosch AUTO“ ou com a funcionalidade „SmartMowing“ Bosch, o certa-relvas funcao até ao fim do periodo ou até „Jardim completeness" ser exibido (conforme o que ocorro primeiro). |
| Calendário | Apenas nos Indego S 500 e M 700: Bosch AUTO | | A funcao de calendario „Bosch AUTO“ otimiza-se dependendo do tamanho do relvado. Na configuração bássica, o cortisol certa Doylecicos completos de corte por semana, quando as 8 horas de cada vez.São possível os seguições configurações: |
| Número de@cicles de corte completeness por semana | 1 a 3 |
| Dia da semana | Dias em que o corte é permitido (por example, para excluar os domingos). |
| Hora de inició | Apenas ajustavel no primaryo intervalo de tempo (aplica-se a todos os dias ativos). |
| Apenas nos Indego S+ 500 e M+ 700: SmartMowing | | A funcionalidade Bosch „SmartMowing“ é otimizada, dependendo do tamanho do relvado e faz com que está possivel acoplar o aparecido a um服务于 meteorologia local. Na configuração bássica, o cortisol certa Doylecicos completos de corte por semana, quando as 8 horas de cada vez.Existe a possibiliode criar sua programação SmartMowing com o Bosch Smart Gardening App. |
| Programação | Editar (dia selecionado) | Estabelecer uma programação de corte de relva ajustando os dias de corte de relva individais e o intervalo de tempo (até 2 vezes por dia). |
| Não cortar/apagar intervalo de tempo | Apagar o respectivo intervalo de tempo para o dia的选择ado.A parte inferior do display exibe o número de@cicles de corte completeness por semana para a programação atual. |
| Menu principal | Sub-menu 1 | Sub-menu 2 | Expecicao |
| Off/manual | | Selecionar esta opcao se não desejar usar um esquema temporal. O certa-relvas são促成a cortar com a ativação de „Cortaragleora".Nos Indego S+ 500 e M+ 700, é possivel≧cercear a cortar a relva, selecionando "Cortar" na aplicacao Bosch Smart Garden, disponivel gratamente. |
| Configurações | Modo cortar relva | SpotMow | Indego S / S + 500:Selecionar entre uma area de 2 m x 2 m e 3 m x 3 m..Indego M / M + 700:Selecionar entre uma area de 2 m x 2 m, 3 m x 3 m e 4 m x 4 m. |
| Cortar sem uma estação de carreamento | O cortador de relva certa o relvado adiencial sem suapropriaca estação de carreamento, no modo aleatorio até que o acumulador está vazio. |
| Cortar ao longo de bords | Indego S / S + 500: O cortador faz um corte de borda no inico de cada corte complete.Indego M / M + 700:Selecione entre a configuraçao de corte que certa a borda uma vez para cada corte completo (configuraçopadrão), uma vez a cada dois cortes completos ou quando não desejar executar um corte na borda (desligado). |
| Modo intensivo | O cortador certa com maior precisão, returna a possível和地区 não cortadas e corte em pistas mais curtas. O cortador leva muito mais tempo para executar um corte completeness. |
| Segança | Bloqueio automatico | Os botões são automaticamente bloqueados se nenhum botão for pressionado dentro de 3 minutos.Essa configuraçao é recomendada por motivos de seguranca e como proteção contra roubo. |
| - On | Cólico PIN necessário para reativação antes obloqueio automatico. |
| - Desligado | As teclas está sempre(PR) prontas para entrada. |
| Alterar PIN | A alteração de um)cólico PIN exige primaryo a inscrãço do)cólico PIN社会稳定. |
| Alarme |
| - On | Ativa o alarmie. |
| - Desligado | Desativa o alarmie. |
| Data e Hora | | Alterar a hora e a data. |
| Definir idioma | | Alterar o idioma de exibiência. |
| Configurações | Informações | Status doSYSTEMA | Informações sobre o status da energia do acumulador, informações do systemae honorários de operacao e correlogamento do cortador. |
Avançado
| ID do cabo | Altera o ID do cabo de limitação em caso de possível falhas nas proximidades. |
| Posão da estatão de carregamento | Use a configuração-padão se a estatão de carregamento estiver posicionada na borda do gramado e a configuração de canto se estiver posicionada num canto. |
| Ajuste do sensor/ estado da relva | Selecionar entre boaixo (desnivelado), normal e alto (escorregadio). A sensibilitadode sensor de obstáculos muda dependendo do estado ajustado da relva. |
| Remapear | Exclui o mapa atual do relvado no qual se encontrar o cortador. |
| Configurações de fábrica | Um reset do cortador para os padões de fábrica apaga todas as configurações pessoais (exceto o PIN).Depois de um reset para as configurações de fábrica, o cortador deve remapear o(s) relvado(s). |
| Visão geral do jardim | Exibe o número de jardins mapeados, seu tamanhos, o ID do cabo e a data em que o jardim foi cortado pela ultima vez. |
| Apagar jardim | Apagar um mapa de jardim especialico ou optar por apagar todos mapas de umasolez. |
| Nivel de bolha | Fornecce informações sobre o ângulo inferior do cortador. Se o cortador estiver na estação de carregamento e o punto no display não estiver dentro do circulo exibido, a estação de carregamento deve ser posicionada num novo local nivelado. |
| Sinal do cabo | Detecta o singal do cabo de limitação e exibe a qualida de dosingal (para o服务于ós-mente).O cortador não receberá um singal do cabo de limitação quando estiver na estação de carregamento. |
Busca de erros
Suporte Online
http://www.bosch-diy.com/indego-help
| Sintoma | Possivelcause | Solução |
| O LED na estação de carreamento piscá | O cabo de limitação está interrompido, é longo ou curto demais Cabo não está connectado e cortador não está na estação de carreamento. | Verifique se o cabo de limitação está ininterrupte e se tem um comprimento entre 20 e 350 m. Em seguida, desliegue a fonte de alimentação e ligue-a novamente. Siga as instruções do manual de instruções para a configuração do certa-relvas. |
| Fortes vibrações/ ruidos | Parafuso da lâmina solto | Aperte o parafuso da lâmina com um binário de 2,5 Nm. |
| Lâmina danificada/curvada | Trocar as lâminas (veja figura J). |
82 | Português
| Sintoma | Possívelcause | Solução |
| O cortador não se desloca corretamente para a estação de carregamento | O cabode limitação não foi corretramente instalado em volta da estação de carregamento | Siga as instruções do manual de instruções para instalar o cabode limitação. |
| O cabode limitação nas proximidades de uma fonte de interferências | Remover qualquer cabode limitação em excesso (por ex., enrolado) em volta da estação de carregamento. Altere o ID do cabode limitação no menu. |
| informações incorretas sobre a posicao da estação de carregamento no menu "Configurações" | Alteretaclassificacao no menu "Avançado". |
| O cortador não funciona | OSECTIONOR não está ligado | Remova o cortador da estação de carregamento, ligue o SECTIONOR e coloque o cortador de volta na estação de carregamento (certificado-se de que a estação de carregamento estája首先是 para operação - o LED está iluminado em verde). |
| possivel obstrucao | Sempre desligue primeiramente oSECTIONOR,deoisverificue a area abaixo do cortador. Se necessário, remove os bloqueiros (para tal é sempre necessário usar luvas para jardinagem). |
| Oaccumulador não está completenesscarregado | Colecque o cortador na estação de carregamento para permitir o carregamento. A estação de carregamento deve estar ligada. |
| Relva longa demais | Corte a relva com um cortador de relva convencional num dos ajustes mais baixos. |
| Accumulador frio/quentdemais | O cortador funca quando a temperatura interna do acumulador está entre 5 °C e 45 °C. Deixe o cortador arrefecer/aquecer. Se oorro ocorrerr com mais frequência, se deve colocar a estação de carregamento à sombra. |
| O cortador fica no relvado com o display desligado | Problemas na operationo | Prima o botão de confirmação do escre para iluminar o display ou colocar o cortador na estação de carregamento. |
| Cortador sem funcão de carregamento | Accumulador frio/quentdemais | O cortador funca quando a temperatura interna do acumulador está entre 5 °C e 45 °C. Deixe o cortador arrefecer/aquecer. Se oorro ocorrerr com mais frequência, se deve colocar a estação de carregamento à sombra. |
| Estação de carregamento não ligada | Ligue a fonte de alimentação à estação de carregamento. Se a estação de carregamento não comesacar a funcar, entre em contacto com o service pós-vere da Bosch. |
| Os contactos de carregamento | Limpe os contactos de carregamento. |
| Accumulador não inserido, inserido incorretamente ou acumulador incorreto para o corta-relvas | Inserir o acumulador corretamente (veja figura L). Usar o acumulador Bosch apropriadoto. |
| Cortador fora do cabo de limitação | Cabo de limitação num declive | Deixe 30 cm entre o cabo de limitação e a inclinação. |
| Obstáculo perto do cabo | Remova o obstáculo. |
| Partedes do relvado sem corte | Cortador de relva precisá de mais tempo para cortar a relva | Para a detectação da completenessa区内 do relvado, o corte-relvasdeerá cortar 3 vezes o relvado completenesso. Como alternativa, é possivel usar o "Modo intensivo" no menu "Modo de corte". |
| O intervalo de tempo é curto demais para o tamanho do relvado | Aumentar or anos do tempo de corte ou: -utilizar a funcão de calendário „Bosch AUTO“ (nos Indego 500 e M 700) |
| Sintoma | Possível causa | Solução |
| | - utilizes a funcionalidade „SmartMowing“ da Bosch (nos Indego S+ 500 e M+ 700) |
| Distência entre os cabos de limitação é muito dificuld. | Aumente a distência entre os cabos de limitação atéPEGo menos 75 cm. |
| Terreno desnivelado | Seleciona a opçao “Solo desnivelado/Sensibilização reduzida” no menu "Propriedades do solo/Sensor do solo".Nivelar o relvado, remove saliências / ressaltos, exclui rÂreas inadequadas com o cabo de limitação - siga as instruções do manual de instruções. |
| Relva longa demais | Seleciona a opçao “Solo desnivelado/Sensibilização reduzida” no menu "Propriedades do solo/Sensor do solo". |
| Inclinações ingremes demais no jardim | Assegure-se de que o corte-relvas são travaíhe em terrenos com inclinações de até 15 graus. |
| O cortador fica preso no jardim | Objectos/obstáculos não delimitados | Obstáculos,onde o cortador frequentemente ficapi preso, devem ser delimitados com o cabo de limitação. |
| Relvado recente-criado | Aguarde algumas semanas para que o relvado possa se nivelar antes de usar o cortador.Altere a configuração no menu "Propriedades do solo/Sensor do solo".Espere o maior tempo possiveldeois de regar antes de iniciar o cortador. |
| O cortador certa flores etc.acidentalmente ou supera certos obstáculos | Objectos/obstáculos com menos de 5 cm de alta não são delimitados | Instale o cabo de limitação a uma distância de 30 cm do Obstáculo ou remove objectos/obstáculos. |
| O cortador de relva nãoURTCA logicamente | O Sistema LogiCut depende das condições do jardim. O cortador não precise necessariamente Continuing a cortar naproxima ârea não cortada | Para obter mais informações,consulte o manual de instalação.Se o comportamento ocorrre repetidamente,mapeie o relvado novamente. |
| O cortador de relva nem sempre se move em LINHA reta entre as Âreas | Não é necessária nenhuma ação. |
| O cortador muitas vezes não encontrar a posicao correta ou gira no local | Altere a ID do cabo. |
| Obstáculo incorretamente delimitado | Siga as instruções do manual de instalação. |
| O cortador funca num relvado adiacional sem estatão de corretoamento em caminhos arbitrários | Comportamento normal. O Sistema LogiCutsolefunção em âreas com uma estatão de corretoamento. |
| O cabo de limitação e cortado repetidamente | O cabo entre os espigões de material sintêctico não está suficientemente tensionadoA distência entre os espigões de material sintêctico é superior a 75 cm | Esticar o cabo de limitação e certifique-se de que a distência entre os espigões de material sintêcto seja de no maior 75 cm. Siga as instruções do manual de instalacao.Use conectores de cabo para reparar a interrupção. |
| O cortador de relva deixa um corte irregular/maquédade de corte | O cortador de relva não corte com frequência sufiente | Cortar mais frequentemente para obter um bom resultado (por exemplo, para maiis/prolongados intervalos de tempo no programa). |
| Lâmina de corte embotada | Virar ou substituir as lâminas de corte (veja figura J). |
84 | Português
| Sintoma | Possível causa | Solução |
| possível obstruição | Sempre desligue primeiramente o secionador,(before verificou a区内 abaixo do cortador. Se necessário,remova os bloqueiros (para tal é sempre necessário usarluvas para jardinagem). |
| O cabo de limitaçãonão é detetado | Não há energia elétrica na址ação decarregamento | Veríquise se a址ação de carregamento está ligada (olLED está acesso). |
| Cabo de limitação danificado/cortado | Veríquise o cabo de limitação quanto a danos. |
| Instalação incorrente (por exemplo, não hádistência suficiente entre os cabos delimitação) | Siga as instruções do manual de instalação. |
| O cabo de limitação nas proximidades deuma fonte de interferências | Remover qualier cabo de limitação em excesso (porex., enrolado) em volta da址ação de carregamento.Altere o ID do cabo de limitação no menu. |
| O botão de ajuste daaltura de corte estáemperrado | possível obstruição | Sempre desligue primeiramente o secionador,(before verificou a区内 abaixo do cortador. Se necessário,remova os bloqueiros (para tal é sempre necessário usarluvas para jardinagem). |
Serviço pós-venda e aconselhamento
Para todas as solicitações e encomendas de peças sobressalentes, certifique-se de inserir o número de peça com 10 dígitos conforme indicado na placa de identificação do cortador.
Se pode precisar da versão do software do seu cortador (veja „Menu > Configurações > Info“).
Se necessário, envie sempre o cortador e a estação de carregamento para um centro de assistência Bosch. Não remova o acumulador.
Antes de enviar, remova a cobertura superior personalizada montada, assim como qualquer acessório de cobertura.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 218500000
Fax: 218511096
Transporte
As baterias de iões de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo uso, sem mais exigências. Na expedição por terceiros (por ex: transporte aéreo ou marítimo), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser realizada.
Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.
Eliminação
Os aparelhos de jardim, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar os aparelhos de jardinagem e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos aparelhos elétricos e eletrónicos velhos e conforme a diretiva europeia 2006/66/CE relativa a acumuladores/pilhas defeituosos ou gastos, estes devem ser recolhidos separadamente e conduzidos a uma reciclagem ecológica. As informações podem ser obtidas numa oficina de serviço pós-venda Bosch.
Acumuladores/pilhas:
Iões de lítio:
Observar as indicações no capítulo (ver "Transporte", Página 84).
Italiano
Viringraziamo
pt 2000/14/CE: Nível de potência acústica medido 61 dB(A), incerteza K = 2 dB, nível de potência acústica garantido 63 dB(A)
Documentação técnica pertencente a: *
