BRUKSANVISNING 6305W MAKITA

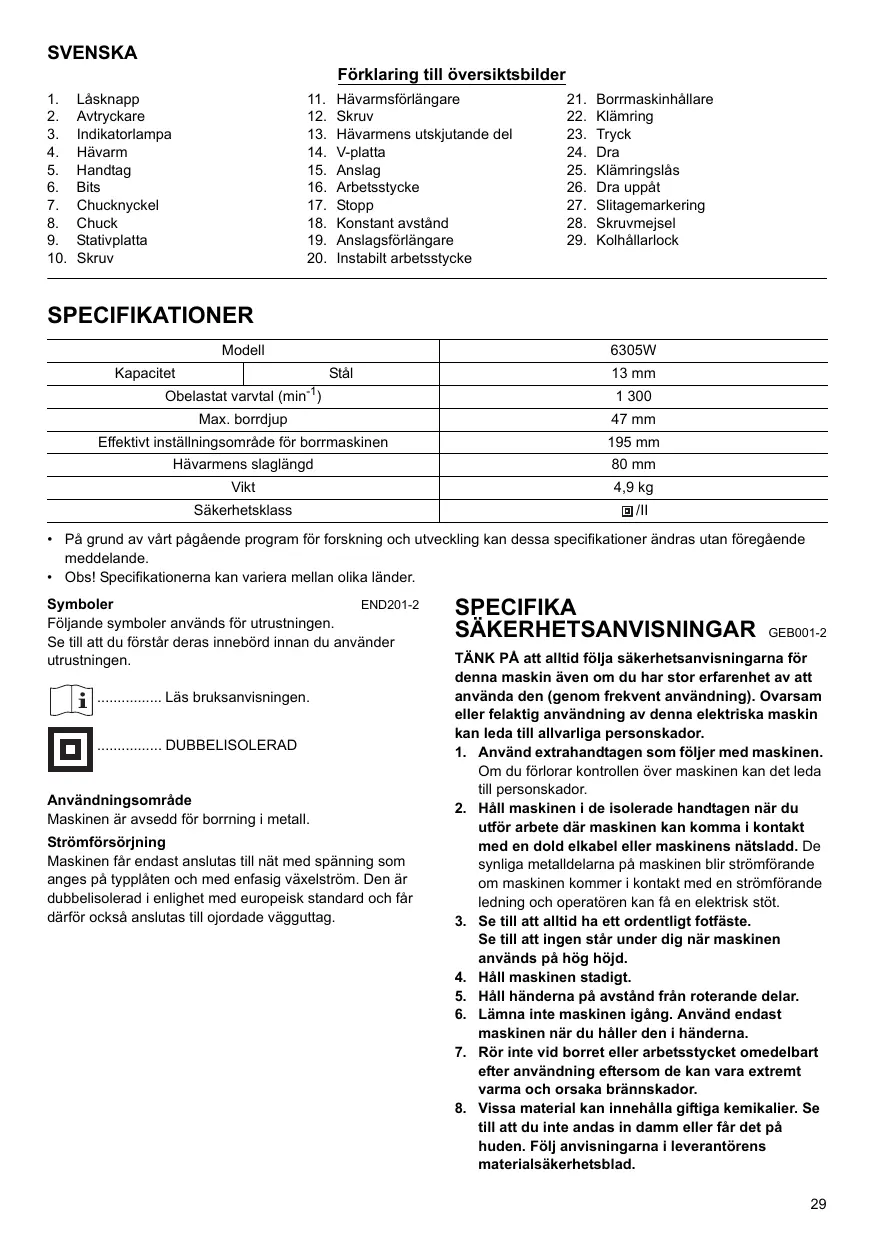

Låsknapp Avtryckare Indikatorlampa Hävarm Handtag Bits Chucknyckel Chuck Stativplatta Skruv Hävarmsförlängare Skruv Hävarmens utskjutande del V-platta Anslag Arbetsstycke Stopp Konstant avstånd Anslagsförlängare Instabilt arbetsstycke

Borrmaskinhållare Klämring Tryck Dra Klämringslås Dra uppåt Slitagemarkering Skruvmejsel Kolhållarlock SPECIFIKATIONER Modell Kapacitet 6305W Stål 13 mm Obelastat varvtal (min-1)

Max. borrdjup 47 mm Effektivt inställningsområde för borrmaskinen 195 mm Hävarmens slaglängd 80 mm Vikt 4,9 kg Säkerhetsklass /II

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Obs! Specifikationerna kan variera mellan olika länder. END201-2 Symboler Följande symboler används för utrustningen. Se till att du förstår deras innebörd innan du använder utrustningen. ................ Läs bruksanvisningen. ................ DUBBELISOLERAD Användningsområde Maskinen är avsedd för borrning i metall. Strömförsörjning Maskinen får endast anslutas till nät med spänning som anges på typplåten och med enfasig växelström. Den är dubbelisolerad i enlighet med europeisk standard och får därför också anslutas till ojordade vägguttag. SPECIFIKA SÄKERHETSANVISNINGAR GEB001-2 TÄNK PÅ att alltid följa säkerhetsanvisningarna för denna maskin även om du har stor erfarenhet av att använda den (genom frekvent användning). Ovarsam eller felaktig användning av denna elektriska maskin kan leda till allvarliga personskador.

1. Använd extrahandtagen som följer med maskinen.

Om du förlorar kontrollen över maskinen kan det leda till personskador.

2. Håll maskinen i de isolerade handtagen när du

utför arbete där maskinen kan komma i kontakt med en dold elkabel eller maskinens nätsladd. De synliga metalldelarna på maskinen blir strömförande om maskinen kommer i kontakt med en strömförande ledning och operatören kan få en elektrisk stöt.

3. Se till att alltid ha ett ordentligt fotfäste.

Se till att ingen står under dig när maskinen används på hög höjd.

4. Håll maskinen stadigt.

5. Håll händerna på avstånd från roterande delar.

6. Lämna inte maskinen igång. Använd endast

maskinen när du håller den i händerna.

7. Rör inte vid borret eller arbetsstycket omedelbart

efter användning eftersom de kan vara extremt varma och orsaka brännskador.

8. Vissa material kan innehålla giftiga kemikalier. Se

till att du inte andas in damm eller får det på huden. Följ anvisningarna i leverantörens materialsäkerhetsblad.

SPARA BRUKSANVISNINGEN Stativplatta - - - använd skruv M6 x 14 VARNING! OVARSAM hantering eller underlåtenhet att följa säkerhetsanvisningarna i denna bruksanvisning kan leda till allvarliga personskador. Ta bort stativplattan från fästet i förvaringsväskan och sätt fast den på anslaget med två skruvar. (Fig. 5) Hävarmsförlängare - - - använd skruv M6 x 10 FUNKTIONSBESKRIVNING FÖRSIKTIGT!

• Ta bort handtaget från maskinen när den används i borrstativet. FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och nätsladden urdragen innan du justerar eller funktionskontrollerar maskinen. Montera förlängaren på hävarmen med hjälp av de två hålen i förlängaren. Passa in hålet ytterst på förlängaren i hävarmens utskjutande del och fäst förlängaren med skruven i nästa hål. Avtryckarens funktion (Fig. 1) Fäst maskinen på ett bord eller annan stabil och plan yta. (Fig. 6) FÖRSIKTIGT!
• Innan du ansluter maskinen till elnätet ska du kontrollera att avtryckaren fungerar och återgår till läget "OFF" när du släpper den. Tryck in avtryckaren för att starta maskinen. Släpp avtryckaren för att stoppa maskinen. För oavbruten användning trycker du in avtryckaren och skjuter sedan in låsknappen. Tryck in avtryckaren helt och släpp den sedan för att avbryta låst läge. Indikatorlampa (Fig. 2) Den gröna indikatorlampan för ström tänds när maskinen är ansluten till elnätet. Om indikatorlampan lyser och maskinen inte startar när du trycker på avtryckaren kan kolborstarna vara utslitna. Det kan också vara fel på motorn eller avtryckaren. Om indikatorlampan inte tänds kan det vara fel på nätsladden eller indikatorlampan. Vid fel på nätsladden tänds inte indikatorlampan och maskinen går inte heller att starta. Vid fel på indikatorlampan går maskinen att starta trots att indikatorlampan inte lyser. MONTERING FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och nätsladden urdragen innan arbete utförs på maskinen. Montera handtaget (Fig. 3) Montera handtaget på armen. Dra åt ordentligt med det medföljande specialverktyget. Sätta i och ta ur borrbits (Fig. 4) Skjut in bitset i chucken så långt det går. Dra åt chucken för hand. Sätt i chucknyckeln i vart och ett av de tre hålen och dra åt medurs. Dra åt alla tre hålen med samma moment. När du ska ta ur bitset vrider du chucknyckeln moturs i något av hålen och öppnar sedan chucken för hand. Sätt fast chucknyckeln på sin plats så snart du är klar. Borrstativ FÖRSIKTIGT!
• Lyft borrmaskinen helt när du ska montera borrstativet.

Förhindra att arbetsstycket vrids genom att säkra det med hjälp av hålen i stativplattan. (Fig. 7) V-platta - - - använd skruv M6 x 16 (Fig. 8 & 9) Med V-plattan kan borrbitset hållas vinkelrätt mot arbetsstycket vid borrning i runda tvärsnitt som t ex stålrör och liknande. Fäst V-plattan med medföljande skruv. Stopp - - - använd skruv M 5 x 16 och bricka 5 (Fig. 10 & 11) Använd stoppet när du ska borra flera hål på samma avstånd. Fäst stoppet med medföljande skruv och bricka. Anslagsförlängare - - - använd skruv M6 x 16 (Fig. 12 - 14) Använd anslagsförlängaren på det sätt som visas i figuren om du har ett instabilt arbetsstycke. Fäst anslagsförlängaren på anslaget med medföljande skruvar (2 st). ANVÄNDNING Placering av klämring Beakta läget för borrspetsen och anslaget i förhållande till arbetsstyckets tjocklek för att bestämma den bästa placeringen av klämringen. För att ändra läge på klämringen trycker du först in eller drar ut klämringslåset och flyttar sedan hävarmen till rätt plats. Ställ därefter klämringslåset i sitt ursprungliga läge. (Fig. 15) FÖRSIKTIGT!

• Tänk på att hålla fast armen medan du manövrerar klämringslåset för att ändra läge på klämringen. Håll i armen och tryck in eller dra ut klämringslåset utan att armen flyttas. OBS!
• När du har dragit fast klämringen är det maximala arbetsområdet för borrmaskinhållaren 47 mm när du drar handtaget uppåt. (Fig. 16) Placering av borrhål (Fig. 17) Markera försiktigt läget för borrhålet i arbetsstycket genom att placera borrspetsen på arbetsstyckets yta med arbetsstycket placerat mellan borret och anslaget. FÖRSIKTIGT!
• Se till att så stor del som möjligt av arbetsstyckets yta är i kontakt med anslaget. Borrning Maskinen är avsedd att användas vid borrning i metall. Använd skärolja vid borrning. När placeringen av hålet är bestämd startar du maskinen och börjar borra genom att dra handtaget uppåt. FÖRSIKTIGT!
• Tryck lätt och mjukt på handtaget så att borrbitsets varvtal inte minskar.
• Håll borrmaskinen med ett stadigt grepp så att borrbitset hålls vinkelrätt mot arbetsstycket.
• Det utvecklas en enorm vridande kraft på maskinen/ borrbitset vid genombrottet. Minska därför kraften på handtaget och var försiktig när borret börjar tränga igenom arbetsstycket. UNDERHÅLL FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och nätsladden utdragen innan inspektion eller underhåll utförs. Byte av kolborstar Ta bort och kontrollera kolborstarna regelbundet. Byt dem när de är nedslitna till slitagemarkeringen. Håll kolborstarna rena så att de lätt kan glida in i hållarna. Båda kolborstarna ska bytas ut samtidigt. Använd endast identiska kolborstar. (Fig. 18) Använd en skruvmejsel för att ta bort locken till kolborstarna. Ta ur de utslitna kolborstarna, montera nya och sätt fast locken igen. (Fig. 19) För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör allt underhålls- och justeringsarbete utföras av ett auktoriserat Makita servicecenter och med reservdelar från Makita. TILLBEHÖR FÖRSIKTIGT!
• Följande tillbehör och tillsatser rekommenderas för användning tillsammans med den Makita-maskin som denna bruksanvisning avser. Om andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören eller tillsatserna för de syften de är avsedda för. Kontakta ditt lokala Makita servicecenter om du behöver ytterligare information om dessa tillbehör.

Borrbits Chucknyckel Handtag Borrtillbehör Hävarmsförlängare Stativplatta
