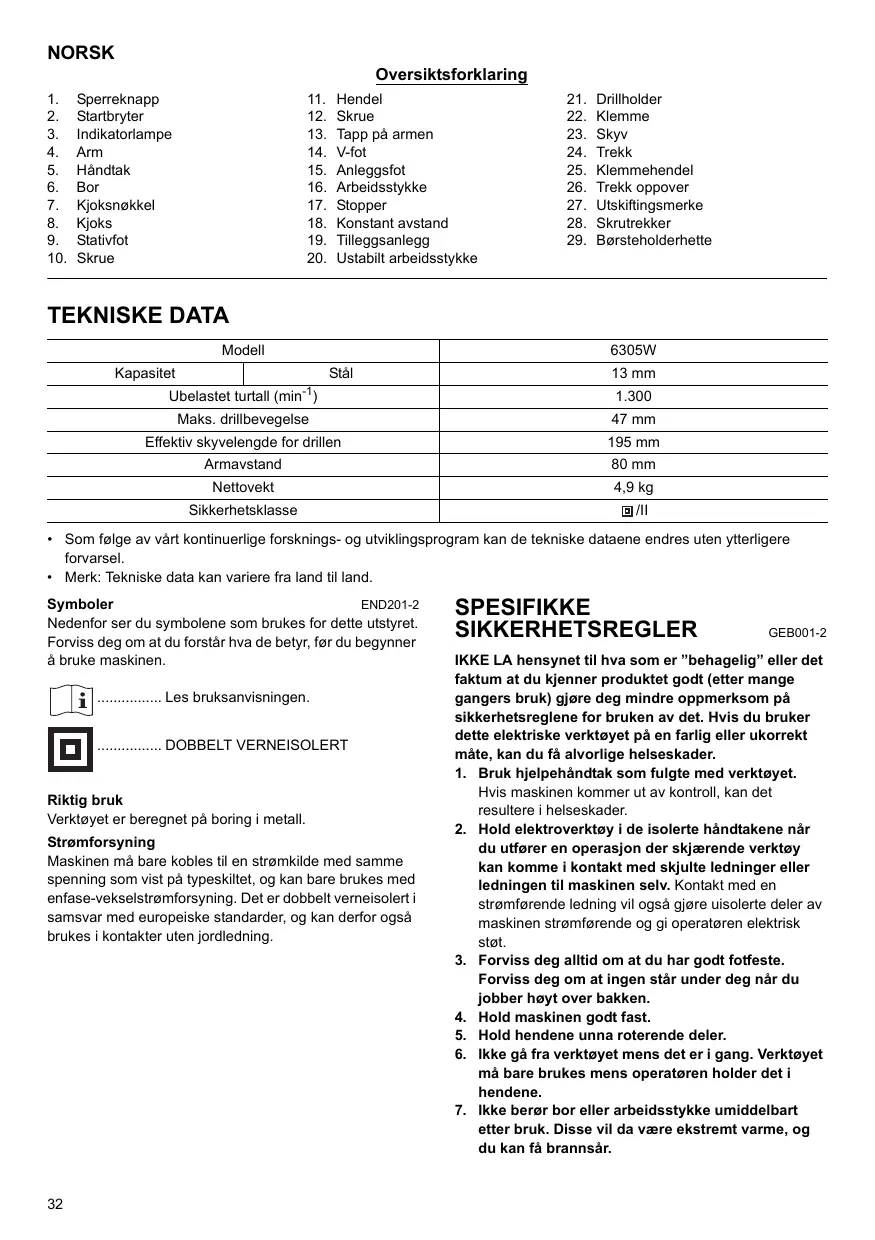

BRUKSANVISNING 6305W MAKITA

• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Merk: Tekniske data kan variere fra land til land. END201-2 Symboler Nedenfor ser du symbolene som brukes for dette utstyret. Forviss deg om at du forstår hva de betyr, før du begynner å bruke maskinen. ................ Les bruksanvisningen. ................ DOBBELT VERNEISOLERT Riktig bruk Verktøyet er beregnet på boring i metall. Strømforsyning Maskinen må bare kobles til en strømkilde med samme spenning som vist på typeskiltet, og kan bare brukes med enfase-vekselstrømforsyning. Det er dobbelt verneisolert i samsvar med europeiske standarder, og kan derfor også brukes i kontakter uten jordledning.

1. Bruk hjelpehåndtak som fulgte med verktøyet.

Hvis maskinen kommer ut av kontroll, kan det resultere i helseskader.

2. Hold elektroverktøy i de isolerte håndtakene når

du utfører en operasjon der skjærende verktøy kan komme i kontakt med skjulte ledninger eller ledningen til maskinen selv. Kontakt med en strømførende ledning vil også gjøre uisolerte deler av maskinen strømførende og gi operatøren elektrisk støt.

3. Forviss deg alltid om at du har godt fotfeste.

Forviss deg om at ingen står under deg når du jobber høyt over bakken.

4. Hold maskinen godt fast.

5. Hold hendene unna roterende deler.

6. Ikke gå fra verktøyet mens det er i gang. Verktøyet

må bare brukes mens operatøren holder det i hendene.

7. Ikke berør bor eller arbeidsstykke umiddelbart

ANVISNINGENE. ADVARSEL: MISBRUK av verktøyet eller mislighold av sikkerhetsreglene i denne brukerhåndboken kan resultere i alvorlige helseskader. klokken. Pass på at alle de tre kjokshullene strammes like mye. For å fjerne boret trenger du bare å vri kjoksnøkkelen om mot klokken i ett av hullene, og deretter løsne kjoksen for hånd. Når du har brukt kjoksnøkkelen, må du sette den tilbake der den skal være. Drillstativ FORSIKTIG:

• Hev drillen helt når du monterer drillstativet. Stativfot - - - bruk skrue M6 x 14 FUNKSJONSBESKRIVELSE Hendel - - - bruk skrue M6 x 10 FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du justerer maskinen eller kontrollerer dens mekaniske funksjoner. Fjern den festede stativfoten fra verktøykofferten av stål og fest den på anleggsfoten med to skruer. (fig. 5) Bryterfunksjon (fig. 1) FORSIKTIG:
• Før du kobler maskinen til strømnettet, må du alltid kontrollere at startbryteren aktiverer maskinen på riktig måte og går tilbake til ”AV”-stilling når den slippes. For å starte maskinen må du ganske enkelt trykke på startbryteren. Slipp startbryteren for å stoppe maskinen. For kontinuerlig bruk må du trykke inn startbryteren og så trykke inn sperreknappen. Hvis du vil stoppe verktøyet mens det er låst i ”PÅ”-stilling, må du klemme startbryteren helt inn og så slippe den igjen. Indikatorlampe (fig. 2) Den grønne indikatorlampen Strøm PÅ tennes når verktøyet forbindes med stikkontakten. Hvis indikatorlampen tennes, men verktøyet ikke starter, selv om det er slått på, kan kullbørstene være slitt, eller det kan være en defekt i motoren eller bryteren. Hvis indikatorlampen ikke tennes, kan det være feil på strømledningen eller indikatorlampen. Hvis strømkabelen er defekt, vil maskinen ikke starte, og indikatorlampen ikke lyse. Hvis indikatorlampen er defekt, vil maskinen starte uten at indikatorlampen tennes. MONTERING FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du utfører noe arbeid på maskinen. FORSIKTIG:
• Fjern håndtaket fra maskinen når du bruker den med drillstativet. For å montere hendelen på armen må du bruke to hull i hendelen. Plasser hendelen slik at det øverste hullet i hendelen passer med tappen på armen, og fest hendelen med skruen i et annet hull. Fest verktøyet til bordet eller et stabilt og jevnt underlag. (fig. 6) Bruk hullene i anleggsfoten til å feste arbeidsstykket, så det ikke roterer. (fig. 7) V-fot - - - bruk skrue M6 x 16 (fig. 8 og 9) V-foten gjør det mulig å holde et bor vinkelrett på arbeidsstykker med rundt tverrsnitt, som f.eks. stålrør e.l. Fest V-foten med den skruen som fulgte med i en eske sammen med verktøyet. Stopper - - - bruk skrue M 5 x 16 og skive nr. 5 (fig. 10 og 11) Stopperen setter operatøren i stand til å bore et hull med konstant avstand til enden av arbeidsstykket. Fest stopperen med skruen og skiven som fulgte med i en eske sammen med verktøyet. Tilleggsanlegg - - - bruk skrue M6 x 16 (fig. 12 - 14) Bruk tilleggsanlegget når arbeidsstykket er ustabilt, som vist på figurene. Fest tilleggsanlegget på anleggsfoten med skruer (2 stk.) som fulgte med i en eske sammen med verktøyet. BRUK Montere håndtak (fig. 3) Plassere klemmen der den skal være Monter håndtaket godt på armen som leveres i en eske sammen med maskinen. Bestem plasseringen av klemmen ved å ta hensyn til plasseringen av borspissen og anleggsfoten, samt tykkelsen av arbeidsstykket. Montere eller demontere bor (fig. 4) Monter boret ved å sette det så langt inn i kjoksen som det vil gå. Stram kjoksen for hånd. Sett kjoksnøkkelen inn i hvert av de tre hullene etter tur og stram ved å dreie med For å endre plasseringen av klemmen, må du først skyve på eller trekke i klemmehendelen og deretter flytte denne til ønsket posisjon. Etter at plasseringen er forandret, må

du sette klemmehendelen tilbake i sin opprinnelige stilling. (fig. 15) FORSIKTIG:

• Når du endrer plasseringen av klemmen, må du huske å holde godt fast i armen før du betjener klemmehendelen. Mens du holder i armen, må du skyve eller trekke klemmehendelen slik at armen ikke beveger seg utilsiktet. MERK:
• Etter at klemmen er festet, kan drillholderen bevege seg maksimalt 47 mm når du trekker håndtaket oppover. (fig. 16) Plassering av borehullet (fig. 17) Lag et lite merke i arbeidsstykket der hullet skal bores, ved å sette boret mot overflaten av arbeidsstykket slik at dette befinner seg mellom boret og anleggsfoten. FORSIKTIG:
• Nå må du plassere arbeidsstykket slik at anleggsfoten har kontakt med så mye av arbeidsstykket som mulig. Borfunksjon Dette verktøyet er beregnet på boring i metall. Påfør maskinolje under boring. Etter at du har bestemt hvor hullet skal være, må du slå på maskinen og begynne å bore ved å trekke håndtaket oppover. FORSIKTIG:
• Trykk lett og mykt på håndtaket, så turtallet ikke reduseres.
• Hold verktøyet i fast grep, så boret står vinkelrett på arbeidsstykket.
• I gjennombruddsøyeblikket virker det en enorm vrikraft på verktøyet/boret. Reduser kraften på håndtaket og vær forsiktig når boret begynner å bryte ut på den andre siden av arbeidsstykket. VEDLIKEHOLD FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du foretar inspeksjon eller vedlikehold. Skifte kullbørster Fjern og kontroller kullbørstene med jevne mellomrom. Skift dem når de er slitt ned til utskiftingsmerket. Hold kullbørstene rene og fri til å bevege seg i holderne. Begge kullbørstene må skiftes samtidig. Bruk bare identiske kullbørster. (fig. 18) Bruk en skrutrekker til å fjerne børsteholderhettene. Ta ut de slitte kullbørstene, sett i nye, og fest børsteholderhettene. (fig. 19) For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må reparasjoner, vedlikehold og justeringer utføres av Makitas autoriserte servicesentre, og det må alltid brukes reservedeler fra Makita.

• Det anbefales at du bruker dette tilbehøret eller verktøyet sammen med den Makita-maskinen som er spesifisert i denne håndboken. Bruk av annet tilbehør eller verktøy kan forårsake helseskader. Tilbehør og verktøy må kun brukes til det formålet det er beregnet på. Ta kontakt med ditt lokale Makita-servicesenter hvis du trenger mer informasjon om dette tilbehøret.
