GEBRUIKSAANWIJZING 6305W MAKITA

Trapano verticale portatile Istruzioni per l’uso NL Draagbare boorpers Gebruiksaanwijzing

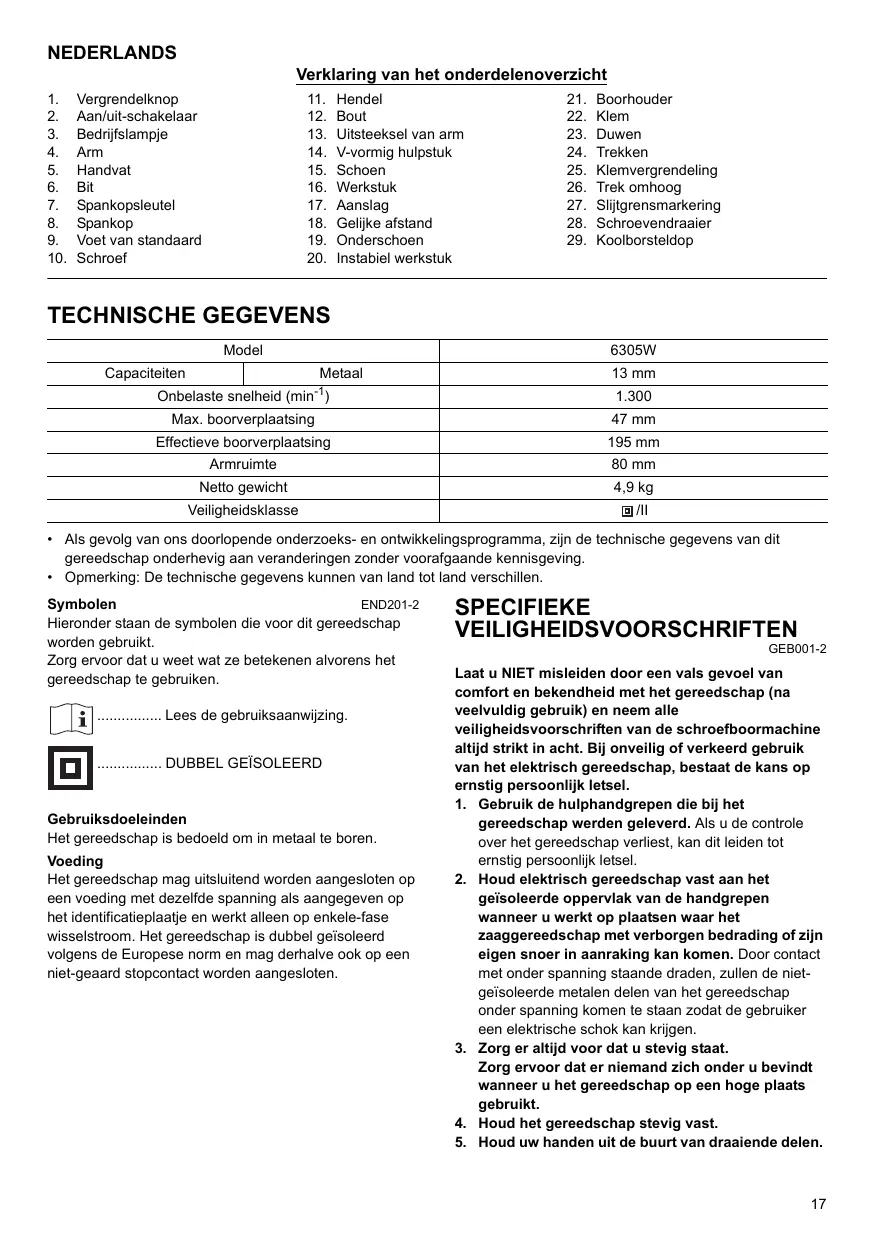

Vergrendelknop Aan/uit-schakelaar Bedrijfslampje Arm Handvat Bit Spankopsleutel Spankop Voet van standaard Schroef Hendel Bout Uitsteeksel van arm V-vormig hulpstuk Schoen Werkstuk Aanslag Gelijke afstand Onderschoen Instabiel werkstuk

Boorhouder Klem Duwen Trekken Klemvergrendeling Trek omhoog Slijtgrensmarkering Schroevendraaier Koolborsteldop TECHNISCHE GEGEVENS Model Capaciteiten 6305W Metaal 13 mm Onbelaste snelheid (min-1)

Max. boorverplaatsing 47 mm Effectieve boorverplaatsing 195 mm Armruimte 80 mm Netto gewicht 4,9 kg Veiligheidsklasse /II

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen. END201-2 Symbolen Hieronder staan de symbolen die voor dit gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken. ................ Lees de gebruiksaanwijzing.

................ DUBBEL GEÏSOLEERD

Gebruiksdoeleinden Het gereedschap is bedoeld om in metaal te boren. Voeding Het gereedschap mag uitsluitend worden aangesloten op een voeding met dezelfde spanning als aangegeven op het identificatieplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geïsoleerd volgens de Europese norm en mag derhalve ook op een niet-geaard stopcontact worden aangesloten. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN GEB001-2 Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van de schroefboormachine altijd strikt in acht. Bij onveilig of verkeerd gebruik van het elektrisch gereedschap, bestaat de kans op ernstig persoonlijk letsel.

1. Gebruik de hulphandgrepen die bij het

gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstig persoonlijk letsel.

2. Houd elektrisch gereedschap vast aan het

geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het zaaggereedschap met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Door contact met onder spanning staande draden, zullen de nietgeïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

3. Zorg er altijd voor dat u stevig staat.

Zorg ervoor dat er niemand zich onder u bevindt wanneer u het gereedschap op een hoge plaats gebruikt.

4. Houd het gereedschap stevig vast.

5. Houd uw handen uit de buurt van draaiende delen.

6. Laat het gereedschap niet ingeschakeld liggen.

Bedien het gereedschap alleen wanneer u het vasthoudt.

7. Raak het schroef- of boorbit en het werkstuk niet

onmiddellijk na gebruik aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

8. Sommige materialen bevatten chemische stoffen

die giftig kunnen zijn. Neem voorzorgsmaatregelen tegen het inademen van stof en contact met de huid. Volg de veiligheidsinstructies van de leverancier van het materiaal op. ONDERDELEN AANBRENGEN/ VERWIJDEREN BEWAAR DEZE VOORSCHRIFTEN Steek het boortje zo ver mogelijk in de spankop. Draai de spankop met de hand dicht. Steek de spankopsleutel in ieder van de drie gaten en draai deze rechtsom. Zorg ervoor dat u alle drie de spankopgaten gelijkmatig aandraait. WAARSCHUWING: VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te stellen. In- en uitschakelen (zie afb. 1) LET OP:
• Controleer altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uitstand nadat deze is losgelaten. Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen Om het gereedschap continu te laten werken, knijpt u de aan/uit-schakelaar in en drukt u vervolgens op de vergrendelknop. Om vanuit de vergrendelde werking het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in en laat u deze vervolgens weer los. Bedrijfslampje (zie afb. 2) Het bedrijfslampje brandt groen wanneer het gereedschap op het lichtnet is aangesloten. Als het bedrijfslampje brandt, maar het gereedschap niet start, zelfs niet wanneer de schakelaar in de aan-stand wordt gezet, kunnen de koolborstels versleten zijn, of kan de motor of schakelaar defect zijn. Als het bedrijfslampje niet brandt, kan het netsnoer beschadigd zijn of het lampje zelf kapot zijn. Als het netsnoer defect is, zal het gereedschap niet kunnen worden ingeschakeld en brandt het bedrijfslampje niet. Als het lampje stuk is, start het gereedschap zonder dat het bedrijfslampje brandt.

• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren. Het handvat monteren (zie afb. 3) Monteer het handvat stevig aan de arm, geleverd in een doos van het gereedschap. Het boorbit aanbrengen en verwijderen (zie afb. 4) Als u het boortje wilt verwijderen, steekt u de spankopsleutel in slechts één van de gaten en draait u deze linksom. Berg de spankopsleutel na gebruik op de oorspronkelijke plaats op. Boorstandaard LET OP:
• Hef de boor tot in de bovenste stand omhoog wanneer u de boorstandaard gaat monteren. Voet van standaard - - - gebruik schroef M6 x 14 Hendel - - - gebruik bout M6 x 10 Verwijder de vastgezette voet van de standaard uit de metalen draagkoffer en monteer deze met behulp van de twee schroeven op de schoen. (zie afb. 5) LET OP:
• Verwijder het handvat vanaf het gereedschap wanneer u de boorstandaard gebruikt. Monteer de hendel aan de arm met behulp van de twee gaten in de hendel. Plaats het gat bovenaan de hendel over het uitsteeksel op de arm en bevestig de hendel aan de arm met behulp van de bout in het andere gat. Bevestig het gereedschap aan de werkbank of een stabiele en vlakke ondergrond. (zie afb. 6) Bevestig en vergrendel het werkstuk om te voorkomen dat het kan draaien met behulp van de sleufgaten in de voet van de standaard. (zie afb. 7) V-vormig hulpstuk- - - gebruik schroef M6 x 16 (zie afb. 8 en 9) Met het V-vormig hulpstuk kunt u het boorbit rechtstandig boven het werkstuk houden als u boort in een werkstuk met een ronde doorsnede, zoals een metalen buis of iets dergelijks. Bevestig het V-vormige hulpstuk met de schroef, geleverd in de doos van het gereedschap. Aanslag - - - gebruik schroef M 5 x 16 en ring 5 (zie afb. 10 en 11) Bevestig de aanslag met de schroef en ring, geleverd in de doos van het gereedschap.

• Houd het gereedschap stevig vast zodat het bit loodrecht op het werkstuk staat.
• Op het moment dat het boorgat doorbreekt wordt een enorme draaikracht uitgeoefend op het gereedschap/ bit. Verlaag de kracht die u op het handvat uitoefent door er zachter aan te trekken, en wees voorzichtig op het moment dat het bit door het werkstuk breekt. Onderschoen- - - gebruik schroef M6 x 16 (zie afb. 12 t/m 14) ONDERHOUD De aanslag stelt de gebruiker in staat steeds een gat te boren op gelijke afstand vanaf de rand van het werkstuk. Gebruik de onderschoen als het werkstuk instabiel is, zoals aangegeven in de afbeeldingen. Bevestig de onderschoen aan de schoen met de schroeven (2 stuks), geleverd in de doos van het gereedschap. BEDIENING De klem positioneren Bepaal de positie van de klem in relatie tot de positie van het boorbit en de schoen, afhankelijk van de dikte van het werkstuk. Om de positie van de klem te veranderen, duwt of trekt u eerst de klemvergrendeling en verplaatst u vervolgens de klem naar de gewenste positie. Als de klem in de juiste positie staat, zet u de klemvergrendeling terug in de oorspronkelijke stand. (zie afb. 15) LET OP:
• Bij het veranderen van de positie van de klem dient u de arm vast te houden voordat u de klemvergrendeling bedient. Terwijl u de arm vasthoudt, duwt of trekt u de klemvergrendeling zodat de arm niet onbedoeld beweegt. OPMERKING:
• Nadat de klem is vergrendeld, kan de boorhouder maximaal 47 mm worden verplaatst door het handvat omhoog te trekken. (zie afb. 16) De positie van het boorgat bepalen (zie afb. 17) Maak een lichte markering op de plaats waar het boorgat moet komen door de punt van het boorbit op het oppervlak van het werkstuk te plaatsen dat zich tussen het boorbit en de schoen bevindt. LET OP:
• Plaats op dat moment het werkstuk zodanig dat de schoen het werkstuk over zo’n groot mogelijk deel van het oppervlak raakt. Gebruik als boor Dit gereedschap is bedoeld om in metaal te boren. LET OP:
• Zorg er altijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert. De koolborstels vervangen Verwijder en controleer de koolborstels regelmatig. Vervang deze wanneer ze tot aan de slijtgrensmarkering zijn afgesleten. Houd de koolborstels schoon en zorg ervoor dat ze vrij kunnen bewegen in de houders. Beide koolborstels dienen tegelijkertijd te worden vervangen. Gebruik alleen identieke koolborstels. (zie afb. 18) Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast. (zie afb. 19) Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makitavervangingsonderdelen. ACCESSOIRES LET OP:
• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden. Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

Boorbits Spankopsleutel Handvat, compleet Boorbevestiging Hendel Voet van standaard Gebruik machineolie tijdens het boren. Nadat u de positie van het boorgat bepaald hebt, schakelt u het gereedschap in en begint u met boren door het handvat omhoog te trekken. LET OP:

• Trek voorzichtig aan het handvat zodat het toerental van het boorbit niet vermindert.

Wij verklaren hierbij uitsluitend op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten, EN60745, EN55014, EN61000 in overeenstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC. DEUTSCH ESPAÑOL
