GEBRUIKSAANWIJZING 6906B MAKITA

Slagmoersleutel Gebruiksaanwijzing

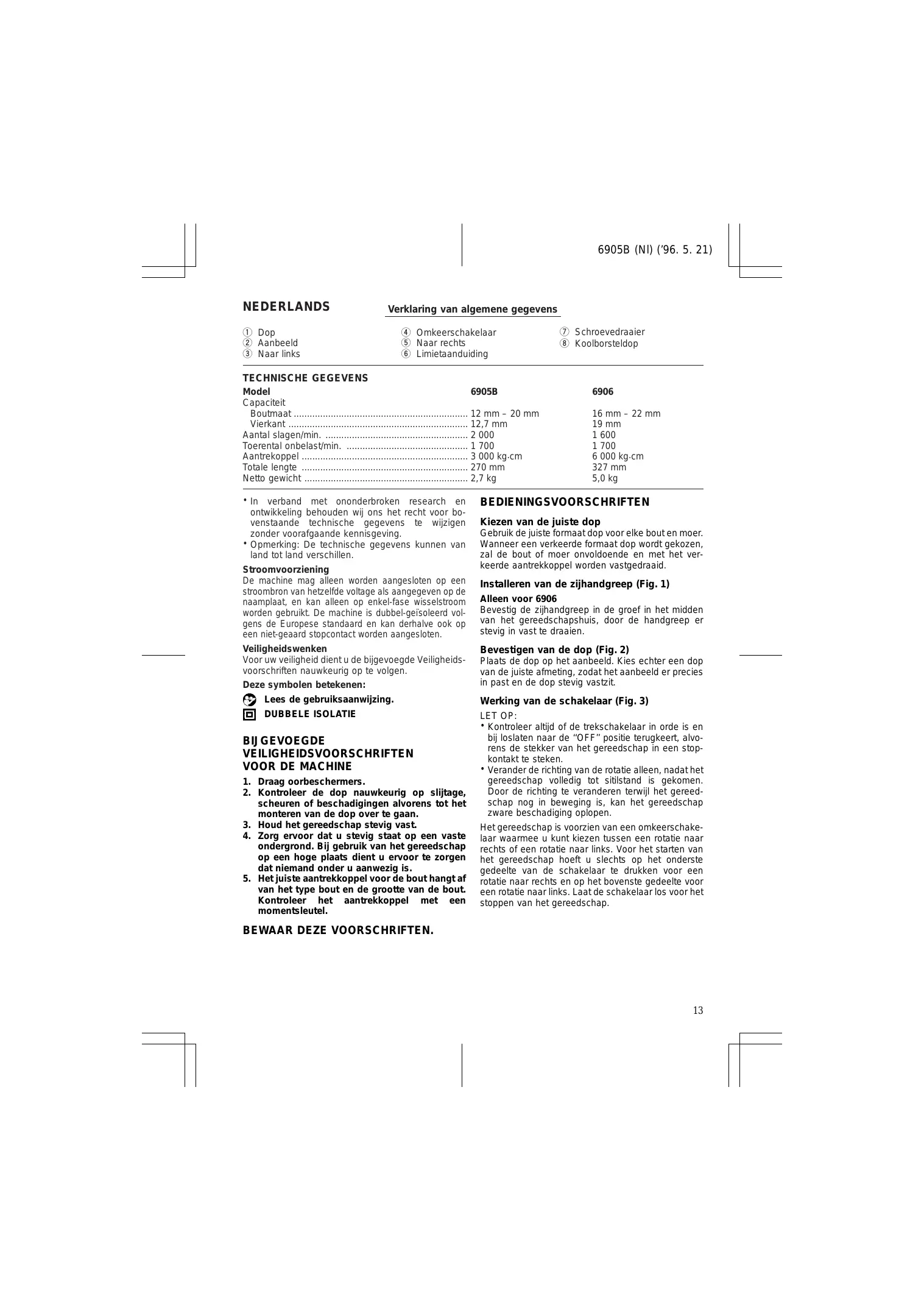

• 6905B (Nl) (’96. 5. 21) NEDERLANDS Verklaring van algemene gegevens 1 Dop 2 Aanbeeld 3 Naar links 4 Omkeerschakelaar 5 Naar rechts 6 Limietaanduiding 7 Schroevedraaier 8 Koolborsteldop TECHNISCHE GEGEVENS Model 6905B Capaciteit Boutmaat p. 12
• mm – 20 mm Vierkant p. 12
• ,7 mm Aantal slagen/min p. 2
• 000 Toerental onbelast/min p. 1
• 700 Aantrekoppel p. 3
• 000 kg.cm Totale lengte p. 270
• mm Netto gewicht ,7 kg p. 2

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen. Stroomvoorziening De machine mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geı̈soleerd volgens de Europese standaard en kan derhalve ook op een niet-geaard stopcontact worden aangesloten. Veiligheidswenken Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen. Deze symbolen betekenen:

6 000 kg.cm 327 mm 5,0 kg BEDIENINGSVOORSCHRIFTEN Kiezen van de juiste dop Gebruik de juiste formaat dop voor elke bout en moer. Wanneer een verkeerde formaat dop wordt gekozen, zal de bout of moer onvoldoende en met het verkeerde aantrekkoppel worden vastgedraaid. Installeren van de zijhandgreep (Fig. 1) Alleen voor 6906 Bevestig de zijhandgreep in de groef in het midden van het gereedschapshuis, door de handgreep er stevig in vast te draaien. Bevestigen van de dop (Fig. 2) Plaats de dop op het aanbeeld. Kies echter een dop van de juiste afmeting, zodat het aanbeeld er precies in past en de dop stevig vastzit. Lees de gebruiksaanwijzing. Werking van de schakelaar (Fig. 3) DUBBELE ISOLATIE LET OP:

• Kontroleer altijd of de trekschakelaar in orde is en bij loslaten naar de ‘‘OFF’’ positie terugkeert, alvorens de stekker van het gereedschap in een stopkontakt te steken.
• Verander de richting van de rotatie alleen, nadat het gereedschap volledig tot sitilstand is gekomen. Door de richting te veranderen terwijl het gereedschap nog in beweging is, kan het gereedschap zware beschadiging oplopen. BIJGEVOEGDE VEILIGHEIDSVOORSCHRIFTEN

1. Draag oorbeschermers.

2. Kontroleer de dop nauwkeurig op slijtage,

scheuren of beschadigingen alvorens tot het monteren van de dop over te gaan.

3. Houd het gereedschap stevig vast.

4. Zorg ervoor dat u stevig staat op een vaste

ondergrond. Bij gebruik van het gereedschap op een hoge plaats dient u ervoor te zorgen dat niemand onder u aanwezig is.

5. Het juiste aantrekkoppel voor de bout hangt af

van het type bout en de grootte van de bout. Kontroleer het aantrekkoppel met een momentsleutel. Het gereedschap is voorzien van een omkeerschakelaar waarmee u kunt kiezen tussen een rotatie naar rechts of een rotatie naar links. Voor het starten van het gereedschap hoeft u slechts op het onderste gedeelte van de schakelaar te drukken voor een rotatie naar rechts en op het bovenste gedeelte voor een rotatie naar links. Laat de schakelaar los voor het stoppen van het gereedschap. BEWAAR DEZE VOORSCHRIFTEN.

6905B (Nl) (’96. 5. 21) Bediening Het juiste aantrekkoppel voor de bout hangt af van het type bout en de grootte van de bout. De relatie tussen het aantrekkoppel en de vastdraaitijd wordt in onderstaande grafieken aangegeven. Aantrekkoppel Voor 6906 Voor 6905B Vastdraaitijd sekonden Nominale spanning 90% van de nominale spanning Houd het gereedschap stevig vast en plaats de dop over de bout of moer. Schakel het gereedschap in en draai de bout en moer in de juiste vastdraaitijd vast. OPMERKING:

• Plaats het gereedschap recht tegenover de bout of moer en zorg ervoor dat u niet te hard tegen het gereedschap aandrukt.
• Draai de bout of moer niet met een te groot aantrekkoppel vast, aangezien hierdoor de bout of moer geschadigd kan raken. Het aantrekkoppel wordt beı̈nvloed door een groot aantal verschillende faktoren, waaronder de volgende. Kontroleer na het vastdraaien altijd het aantrekkoppel met een momentsleutel.
• Het gebruik van een dop die niet met bout of moer overeenkomt zal resulteren in een te laag aantrekkoppel.
• Een versleten of vervormde zeskante of vierkante dop zal niet goed op de bout of moer passen, hetgeen resulteert in een lager aantrekkoppel.

• Als de koppelverhouding en het type bout overeenkomen, kan door verschillen in diameter van de bouten het juiste aantrekkoppel per bout toch afwijken.
• Ook al zijn de diameters van twee bouten hetzelfde, dan kunnen er nog verschillen in het juiste aantrekkoppel tussen de twee bouten optreden, als gevolg van verschillen in de koppelverhouding, klasse en lengte van de bouten.

3. Het aantrekkoppel is wat lager als een kogelgewrichtverbinding of verlengstaaf wordt gebruikt. U

kunt dit verlies aan aantrekkoppel kompenseren door de vastdraaitijd te verlengen.

4. Eveneens heeft de manier waarop u het gereedschap vasthoudt invloed op het aantrekkoppel.

6905B (Nl) (’96. 5. 21) ONDERHOUD LET OP: Zorg er altijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens onderhoud aan de machine uit te voeren. Vervangen van koolborstels (Fig. 4 en 5) Vervang de borstels wanneer ze tot aan de aangegeven limiet zijn afgesleten. Beide koolborstels dienen tegelijkertijd te worden vervangen. Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.
