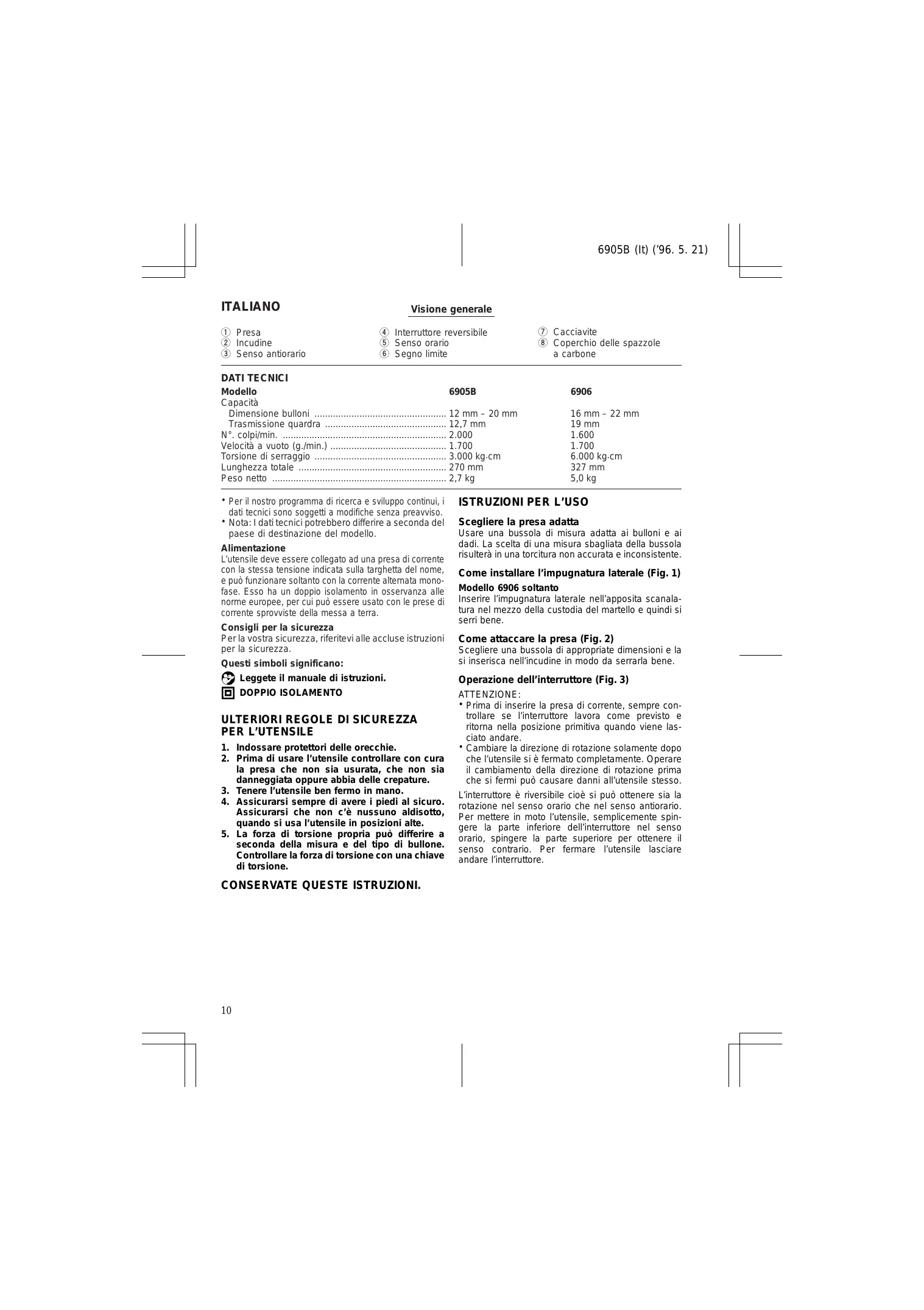

• 6905B (It) (’96. 5. 21) ITALIANO 1 Presa 2 Incudine 3 Senso antiorario Visione generale 4 Interruttore reversibile 5 Senso orario 6 Segno limite 7 Cacciavite 8 Coperchio delle spazzole a carbone DATI TECNICI Modello 6905B Capacità Dimensione bulloni p. 12
• mm – 20 mm Trasmissione quardra p. 12
• ,7 mm N°. colpi/min p. 2
• .000 Velocità a vuoto (g./min.) p. 1
• .700 Torsione di serraggio p. 3
• .000 kg.cm Lunghezza totale p. 270
• mm Peso netto ,7 kg p. 2

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello. Alimentazione L’utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui può essere usato con le prese di corrente sprovviste della messa a terra. Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza. Questi simboli significano: 16 mm – 22 mm 19 mm

ISTRUZIONI PER L’USO

Scegliere la presa adatta Usare una bussola di misura adatta ai bulloni e ai dadi. La scelta di una misura sbagliata della bussola risulterà in una torcitura non accurata e inconsistente. Come installare l’impugnatura laterale (Fig. 1) Modello 6906 soltanto Inserire l’impugnatura laterale nell’apposita scanalatura nel mezzo della custodia del martello e quindi si serri bene. Come attaccare la presa (Fig. 2) Scegliere una bussola di appropriate dimensioni e la si inserisca nell’incudine in modo da serrarla bene. Leggete il manuale di istruzioni. Operazione dell’interruttore (Fig. 3) DOPPIO ISOLAMENTO ATTENZIONE:

• Prima di inserire la presa di corrente, sempre controllare se l’interruttore lavora come previsto e ritorna nella posizione primitiva quando viene lasciato andare.
• Cambiare la direzione di rotazione solamente dopo che l’utensile si è fermato completamente. Operare il cambiamento della direzione di rotazione prima che si fermi può causare danni all’utensile stesso.

ULTERIORI REGOLE DI SICUREZZA

1. Indossare protettori delle orecchie.

2. Prima di usare l’utensile controllare con cura

la presa che non sia usurata, che non sia danneggiata oppure abbia delle crepature.

3. Tenere l’utensile ben fermo in mano.

4. Assicurarsi sempre di avere i piedi al sicuro.

Assicurarsi che non c’è nussuno aldisotto, quando si usa l’utensile in posizioni alte.

5. La forza di torsione propria può differire a

seconda della misura e del tipo di bullone. Controllare la forza di torsione con una chiave di torsione. CONSERVATE QUESTE ISTRUZIONI.

L’interruttore è riversibile cioè si può ottenere sia la rotazione nel senso orario che nel senso antiorario. Per mettere in moto l’utensile, semplicemente spingere la parte inferiore dell’interruttore nel senso orario, spingere la parte superiore per ottenere il senso contrario. Per fermare l’utensile lasciare andare l’interruttore. 6905B (It) (’96. 5. 21) Funzionamento La forza di torsione propria può differire a seconda della misura e del tipo di bullone. La relazione tra la forza di torsione e il tempo di torsione è indicata nella figura seguente. Torsione di serraggio Modello 6906 Modello 6905B Tempo di serraggio Voltaggio calcolato seconda 90% del voltaggio calcolato Tenere l’utensile ben fermo e piazzare la bussola sopra il bullone oppure sopra il dado. Mettere l’utensile in moto e stringere il bullone oppure il dado a seconda del tempo necessario. ATTENZIONE:

• Tenere l’utensile volto direttamente verso il bullone oppure il dado senza applicare eccessiva pressione sull’utensile.
• Una forza di torsione eccessiva può danneggiare il bullone oppure il dado. La forza di torsione dipende da parecchi fattori tra i quali si possono notare i seguenti. Dopo aver effettuata la torsione, sempre controllare la torsione con una chiave di torsione.
• L’usare una bussola sbagliata causa una riduzione nella forza di torsione.
• L’uso di una bussola usurata (usura dell’estremità esagonale oppure dell’estremità quadrata dell’incudine) causa una riduzione nella forza di torsione.

• Sebbene il coeficiente di torsione e la classe del bullone sono gli stessi, la forza di torsione propria differisce a seconda del diametro del bullone.
• Sebbene i diametri dei bulloni sono gli stessi, la forza propria di torsione dipende dal coefficiente di torsione, la classe dei bulloni e la loro lunghezza.

3. L’uso del giunto universale oppure della sbarra

d’estensione riduce la forza di torsione dell’avvitatrice ad impulso. Compensare la riduzione facendo funzionare l’utensile per un periodo più lungo.

4. La forza di torsione varia a seconda del modo in

cui si tiene l’utensile.

6905B (It) (’96. 5. 21) MANUTENZIONE ATTENZIONE: Prima di eseguire qualsiasi lavoro sulla macchina, accertatevi sempre che sia spenta e staccata dalla presa di corrente. Sostituzione delle spazzole di carbone (Fig. 4 e 5) Sostituite la spazzole di carbone quando sono usurate fino alla linea di delimitazione. Sostituite entrambe le spazzole con tipi di spazzole identici. Per mantenere la sicurezza e l’affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.
