MANUALE UTENTE 6411 MAKITA

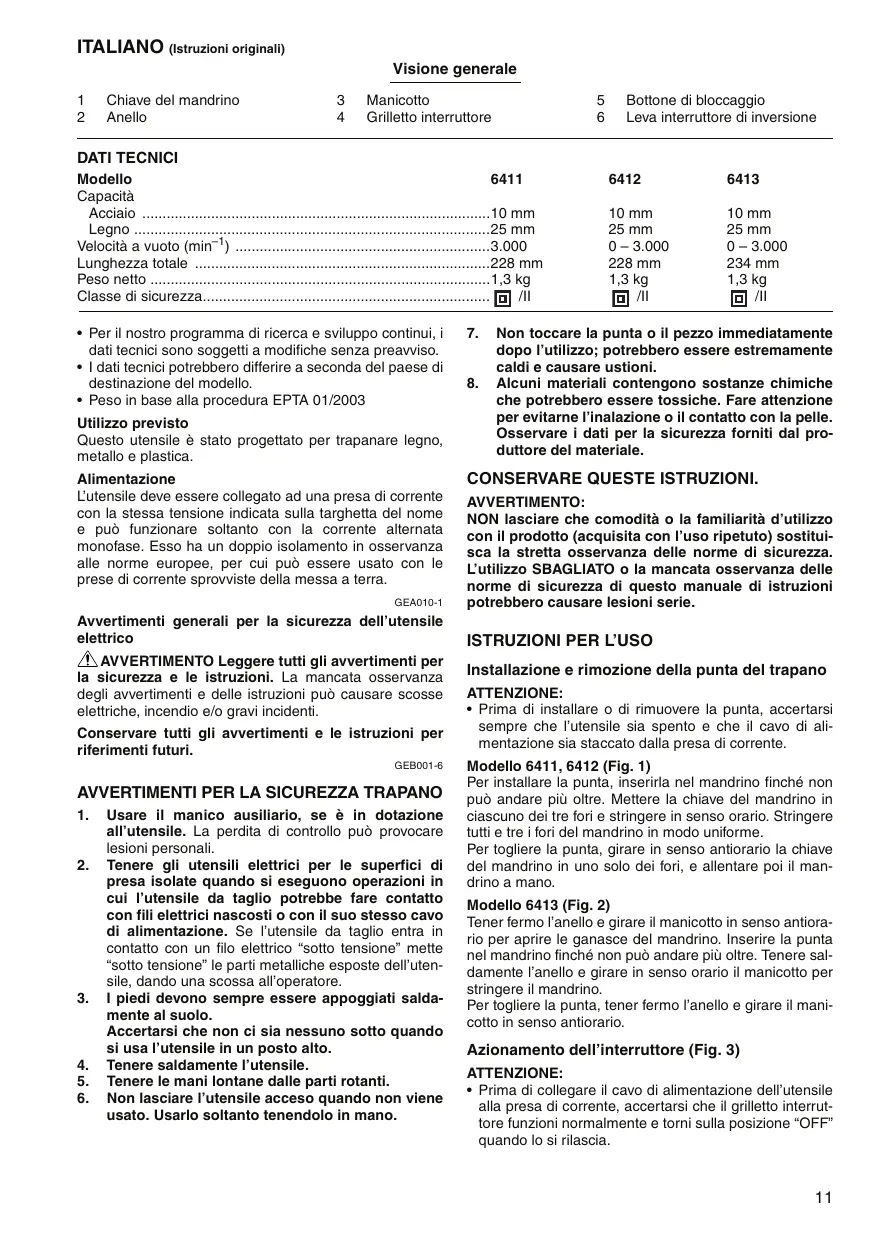

ITALIANO (struzioni originali) Visione generale 1 Chiave del mandrino 3 Manicotto 5 Bottone di bloccaggio 2 Anelo 4 Grilletto interruttore 6 Leva interruttore di inversione DATI TECNICI Modello 6411 6412 6413 Capacità Acciaio 10 mm 10 mm Legno 25 mm 25 mm Velocità a vuoto (min”!) 0- 3.000 0- 3.000 Lunghezza totale 228 mm 234 mm Peso netto … 1,3kg 1,3 kg Classe di sicurezza. E A + Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso. + 1 dati tecnici potrebbero differire a seconda del paese di destinazione del modello. + Peso in base alla procedura EPTA 01/2003 Utilizzo previsto Questo utensile à stato progettato per trapanare legno, metallo e plastica. Alimentazione L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome e puè funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui puè essere usato con le prese di corrente sprowviste della messa a terra. GEnoto4 Avvertimenti generali per la sicurezza dell'utensile elettrico AN AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e le istruzioni. La mancata osservanza degli awvertimenti e delle istruzioni pud causare scosse elettriche, incendio e/o gravi incidenti. Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri. GEsoors

AVVERTIMENTI PER LA SICUREZZA TRAPANO

1. Usare il manico ausiliario, se à in dotazione

all'utensile. La perdita di controllo pu provocare lesioni personali.

2. Tenere gli utensili elettrici per le superfici di

presa isolate quando si eseguono operazioni i l'utensile da taglio potrebbe fare contatto li elettrici nascosti o con il suo stesso cavo di alimentazione. Se l'utensile da taglio entra in contatto con un fil elettrico “sotto tensione” mette “sotto tensione” le parti metalliche esposte dell'uten- sile, dando una scossa all'operatore.

3. 1 piedi devono sempre essere appoggi

mente al suolo. Accertarsi che non ci sia nessuno sotto quando si usa l’utensile in un posto alto. Tenere saldamente l’utensile. Tenere le mani lontane dalle parti rotanti. Non lasciare l'utensile acceso quando non viene usato. Usarlo soltanto tenendolo in mano. i salda- CES

7. Non toccare la punta o il pezzo immediatamente

dopo l'utilizzo; potrebbero essere estremamente caldi e causare ustioni.

8. Alcuni materiali contengono sostanze chimiche

che potrebbero essere tossiche. Fare attenzione per evitarne l’inalazione o il contatto con la pelle. Osservare i dati per la sicurezza forniti dal pro- duttore del materiale. CONSERVARE QUESTE ISTRUZIONI. AVVERTIMENTO: NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l’uso ripetuto) sosti sca la stretta osservanza delle norme di sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie.

ISTRUZIONI PER L'USO

Installazione e rimozione della punta del trapano ATTENZIONE: + Prima di installare o di rimuovere la punta, accertarsi sempre che l'utensile sia spento e che il cavo di ali- mentazione sia staccato dalla presa di corrente. Modello 6411, 6412 (Fig. 1) Per installare la punta, inserirla nel mandrino finché non puè andare più oltre. Mettere la chiave del mandrino in ciascuno dei tre fori e stingere in senso orario. Stringere tutti e tre i fori del mandrino in modo uniforme. Per togliere la punta, girare in senso antiorario la chiave del mandrino in uno solo dei fori, e allentare poi il man- drino a mano. Modello 6413 (Fig. 2) Tener fermo l'anello e girare il manicotto in senso antiora- rio per aprire le ganasce del mandrino. Inserire la punta nel mandrino finché non puè andare più oltre. Tenere sal- damente l'anello e girare in senso orario il manicotto per Stringere il mandrino. Per togliere la punta, tener fermo l'anello e girare il mani- cotto in senso antiorario. Azionamento dell'interruttore (Fig. 3) ATTENZIONE: + Prima di collegare il cavo di alimentazione dell’utensile alla presa di corrente, accertarsi che il griletto interrut- tore funzioni normalmente e torni sulla posizione “OFF” quando lo si rilascia.

Modello 6411 Per awviare l'utensile, schiacciare semplicemente il gril letto interruttore. Rilasciare il grilletto interruttore per arrestare l'utensile. Per il funzionamento continuo, schiacciare il grilletto interruttore e spingere poi dentro il bottone di bloccaggio. Per arrestare l'utensile dalla posizione di bloccaggio, schiacciare completamente il grilletto interruttore e rila- sciarlo. Modello 6412, 6413 Per awviare l'utensile, schiacciare semplicemente il gril letto interruttore. La velocità dell’utensile aumenta con l'aumento della pressione sullinterruttore. Rilasciare il grilletto interruttore per arrestare l'utensile. Per il funzionamento continuo, schiacciare il grilletto interruttore e spingere poi dentro il bottone di bloccaggio. Per arrestare l'utensile dalla posizione di bloccaggio, schiacciare completamente il grilletto interruttore e rila- sciarlo. Inversione dell'azione del Modello 6412, 6413 Questo utensile à dotato di una leva di inversione per cambiare la direzione di rotazione. Spostare la leva inter- ruttore di inversione sulla posizione <- (lato A) per la rotazione in senso orario, e sulla posizione -> (lato B) per la rotazione in senso antiorario. ATTENZIONE: + Sempre controllare la direzione di rotazione prima di mettere in moto l'utensile. + Usare la leva interruttore di inversione di marcia solo dopo che l'utensile si é fermato completamente. |! cambiare la direzione di rotazione prima che l'utensile si sia fermato puè causare danni all’utensile stesso. Modo di tenere l'utensile Lutensile deve essere tenuto soltanto per il manico quando si esegue un lavoro. terruttore (Fig. 4) Operazione di foratura Foratura sul legno Quando si lavora sul legno i migliori risultati si ottengono con punte dotate di viti guida. La vite guida rende più facile la foratura perché aiuta la punta ad entrare nel pezzo da lavorare. Foratura su metalli Per evitare che la punta scivoli allinizio della foratura si suggerisce di fare un punto guida con un punzone sul punto dove si vuole fare il foro. Piazzare la punta sul punto punzonato e iniziare la foratura. Usare un olio lubrificante quando si lavora su metalli. Le uniche eccezioni sono ferro e ottone che richiedono di lavorare all'asciutto. ATTENZIONE: + Una pressione eccessiva sull’utensile non permette una lavorazione più veloce. Infatti questa eccessiva pressione servirà solo a danneggiare la punta, à dimi- nuire le possibilità di lavorazione e aiuterà a danneg- giare l'utensile più in fretta. Al momento dell'uscita dal foro sulla punta viene eser- citata una forza tremenda. Tenere l'utensile ben fermo e fare attenzione al momento in cui la punta cominicia ad uscire dall'altra parte del foro. Fissare sempre pezzi piccoli su morse oppure altri stru- menti di fissaggio.

MANUTENZIONE ATTENZIONE: + Prima di eseguire qualsiasi lavoro sull'utensile, accer- tatevi sempre che sia spenta e staccata dalla presa di corrente. Per preservare la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o la regolazione devono essere eseguite da un Centro Assistenza Makita autoriz- zato usando sempre ricambi Makita. ACCESSORI ATTENZIONE: + Questi accessori o atirezzi sono consigliati per l'uso con l'utensile Makita specificato in questo manuale. Limpiego di altri accessori o attrezzi pud costituire un rischio di lesioni alle persone. Usare gli accessori sol- tanto per il loro scopo prefissato. Per ottenere maggiori dettagli su questi accessori, rivol- gersi a un Centro Assistenza Makita autorizzato. + Punte del trapano Per Modello 6412, 6413 Rumore Il tipico livello di rumore pesato À determinato secondo EN60745: Livello pressione sonora (La): 82 dB (A) Livello potenza sonora (Liya): 93 dB (A) Incertezza (K): 3 dB (A) Indossare i paraorecchi ENG1023 ENG2012 Vibrazione 11 valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745: Modalità operativa: Foratura del metallo Emissione di vibrazione (a, D): 3,5 m/s? Incertezza (K): 1,5 m/s? ENGoo1-1 + Il valore di emissione delle vibrazioni dichiarato è stato misurato conformemente al metodo di test standard, e pu essere usato per paragonare un utensile con un altro. + Il valore di emissione delle vibrazioni dichiarato puè anche essere usato per una valutazione preliminare dell'esposizione. AVVERTIMENTO: + L'emissione delle vibrazioni durante l'uso reale dell’utensile elettrico pud differire dal valore di emis- Sione dichiarato a seconda dei modi in cui viene usato l'utensile. Identificare le misure di sicurezza per la protezione dell'operatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile Viene spento e quando gira a vuoto, oltre al tempo di funzionamento).

EnHrorta Modelo per l'Europa soltanto Dichiarazione CE di conformità Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti: Designazione della macchina: Trapano Modello No./Tipo: 6412, 6413 sono una produzione di serie e conformi alle direttive europee seguenti: 98/37/CE fino al 28 dicembre 2009 e poi 2006/42/ CE dal 29 dicembre 2009 E sono fabbricate conformemente ai seguenti standard o ‘documenti standardizzati: EN60745 La documentazione tecnica è tenuta dal nostro rappresentante autorizzato in Europa, che è: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, England 30 gennaio 2009
