MODE D'EMPLOI 6411 MAKITA

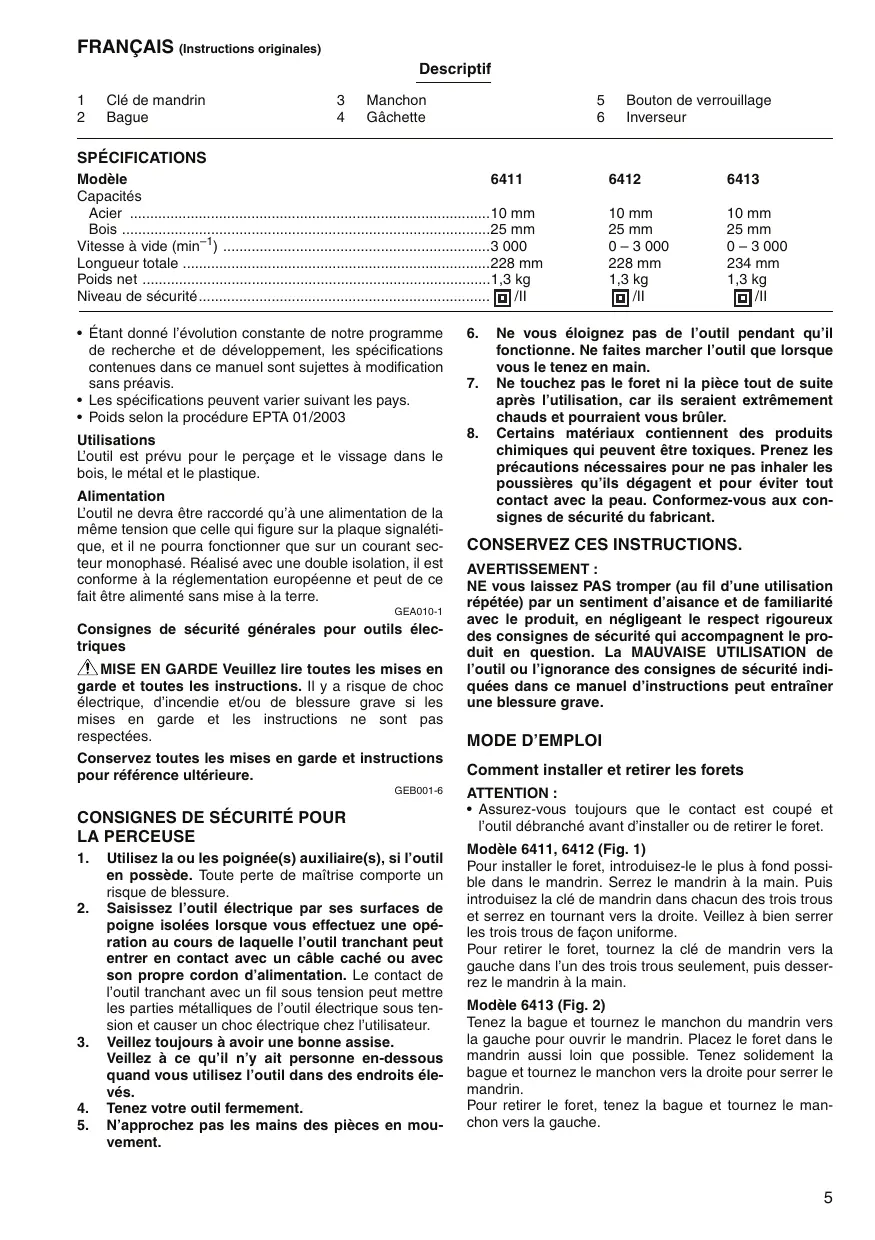

FRANÇAIS (instructions originales) Descriptif 1 Clé de mandrin 3 Manchon 5 Bouton de verrouillage 2 Bague 4. Gächette 6 Inverseur SPÉCIFICATIONS Modèle CE 6412 6413 Capacités Acier 10 mm 10 mm Bois 25 mm 25 mm Vitesse à vide (min”!) 0-3 000 0-3 000 Longueur totale 228 mm 234 mm Poids net . 1.3kg 1,3kg Niveau de sécurité [El E' + Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis. + Les spécifications peuvent varier suivant les pays. + Poids selon la procédure EPTA 01/2003 Uti tions L'outil est prévu pour le perçage et le vissage dans le bois, le métal et le plastique. Alimentation L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signaléti- que, et il ne pourra fonctionner que sur un courant sec- teur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre. GEAo104 Consignes de sécurité générales pour outils élec- triques A\MISE EN GARDE Veuillez lire toutes les mises en garde et toutes les instructions. Il y a risque de choc électrique, d'incendie etou de blessure grave si les mises en garde et les instructions ne sont pas respectées. Conservez toutes les mises en garde et instructions pour référence ultérieure. GeBcors

1. Utilisez la ou les poignée(s) auxiliaire(s), si l'outil

en possède. Toute perte de maîtrise comporte un risque de blessure. Saisissez l'outil électrique par ses surfaces de poigne isolées lorsque vous effectuez une opé- ration au cours de laquelle l'outil tranchant peut entrer en contact avec un câble caché ou avec son propre cordon d'alimentation. Le contact de l'outil tranchant avec un fil sous tension peut mettre les parties métalliques de l'outil électrique sous ten- sion et causer un choc électrique chez l'utilisateur. Veillez toujours à avoir une bonne assise. Veillez à ce qu'il n'y ait personne en-dessous quand vous utilisez l'outil dans des endroits éle- vés. Tenez votre outil fermement. N'approchez pas les mains des pièces en mou- vement.

6. Ne vous éloignez pas de l'outil pendant qu'il

fonctionne. Ne faites marcher l'outil que lorsque 7... Ne touchez pas le foret ni la pièce tout de suite après l’utilisation, car ils seraient extrêmement chauds et pourraient vous brûler.

8. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu'ils dégagent et pour éviter tout contact avec la peau. Conformez-vous aux con- signes de sécurité du fabricant. CONSERVEZ CES INSTRUCTIONS.

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le pro- duit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indi- quées dans ce manuel d'instructions peut entraîner une blessure grave. MODE D'EMPLOI Comment installer et retirer les forets ATTENTION : + Assurez-vous toujours que le contact est coupé et l'outil débranché avant d'installer ou de retirer le foret. Modèle 6411, 6412 (Fig. 1) Pour installer le foret, introduisez-le le plus à fond possi- ble dans le mandrin. Serrez le mandrin à la main. Puis introduisez la clé de mandrin dans chacun des trois trous et serrez en tournant vers la droite. Veillez à bien serrer les trois trous de façon uniforme. Pour retirer le foret, tournez la clé de mandrin vers la gauche dans l'un des trois trous seulement, puis desser- rez le mandrin à la main. Modèle 6413 (Fig. 2) Tenez la bague et tournez le manchon du mandrin vers la gauche pour ouvrir le mandrin. Placez le foret dans le mandrin aussi loin que possible. Tenez solidement la bague et tournez le manchon vers la droite pour serrer le mandrin. Pour retirer le foret, tenez la bague et tournez le man- chon vers la gauche.

Interrupteur (Fig. 3) ATTENTION : + Avant de brancher l'outil, assurez-vous toujours que la gâchette fonctionne correctement et qu'elle revient en position “OFF” une fois relâchée. Modèle 6411 Pour mettre l'outil en marche, tirez simplement sur la gâchette. Pour arrêter l'outil, relâchez la gâchette. Pour obtenir un fonctionnement continu, tirez sur la gâchette et appuyez sur le bouton de verrouillage. Pour arrêter l'outil lorsqu'il fonctionne en continu, tirez à fond sur la gâchette et relâchez-la. Modèle 6412, 6413 Pour mettre l'outil en marche, tirez simplement sur la gâchette. Plus vous appuyez sur la gâchette, plus la vitesse de l'outil augmente. Pour arrêter l'outil, relàchez la gâchette. Pour obtenir un fonctionnement continu, tirez sur la gâchette et appuyez sur le bouton de verrouillage. Pour arrêter l'outil lorsqu'il fonctionne en continu, tirez à fond sur la gâchette et relâchez-la. Inverseur (Fig. 4) Modèle 6412, 6413 L'outil possède un inverseur qui permet d'intervertir le sens de rotation. Déplacez l'inverseur sur la position <: {côté A) pour une rotation vers la droite, ou sur la position <> (côté B) pour une rotation vers la gauche. ATTENTION : + Vérifiez toujours le sens de rotation avant utilisation. + N'actionnez l'inverseur que l'outil complètement arrêté ; s'il tourne encore à ce moment, vous risquez de l'endommager définitivement. Comment tenir l'outil Saisissez l'outil uniquement par la poignée pour effectuer le travail. Perçage Perçage du bois Quand vous percez dans du bois, vous obtiendrez de meilleurs résultats avec des forets munies d'une vis- guide. Celle-ci rend le perçage plus aisé en tirant le foret à l'intérieur de la pièce. Perçage du métal Pour empêcher le foret de glisser en début de percer, fai- es une encoche au point de perçage à l'aide d'un poin- çon et d'un marteau. Placez ensuite la pointe du foret dans l'encoche et commencez à percer. Quand vous percez dans du métal, utilisez un lubrifiant de perçage. Seuls le fer doux et le laiton peuvent se per- cer à sec. ATTENTION : + Une pression excessive sur l'outil n'accélère pas le perçage. Au contraire, elle risque d'endommager la pointe du foret, de réduire le rendement de l'outil et donc sa durée de service. Une force énorme s'exerce sur le foret et l'outil quand le premier émerge sur la face postérieure. Tenez votre outil fermement et faites bien attention dès que le foret commence à approcher de la face opposée du maté- riau que vous percez. + Immobilisez toujours les petites pièces à percer à l'aide d'un étau ou d'un serre-joints. ENTRETIEN ATTENTION : + Assurez-vous toujours que l'outil est hors tension et hors secteur avant d'effectuer tout travail sur la machine. Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d'entretien et autres réglages doivent être effectués dans un centre de service après- vent Makita agréé, exclusivement avec des pièces de rechange Makita. ACCESSOIRES ATTENTION : + Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spé- cifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou piè- ces qu'aux fins auxquelles ils ont été conçus. Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près. + Forets ENG1023 Pour le modèle 6412, 6413 Bruit Niveau de bruit pondéré A typique, déterminé selon EN60745 : Niveau de pression sonore (Lsa) : 82 dB (A) Niveau de puissance sonore (La) : 93 dB (A) Incertitude (K) : 3 dB (A) Porter des protecteurs anti-bruit. ENG20t2 Vibrations Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 Mode de travail : Perçage dans le métal Émission de vibrations (a, D) : 3,5 m/s? Incertitude (K) : 1,5 m/s? ENGootA + La valeur d'émission de vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux + La valeur d'émission de vibrations déclarée peut aussi être utilisée pour l'évaluation préliminaire de l'exposi- tion.

+ L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la valeur d'émission déclarée, suivant la façon dont l'outil est utilisé. Les mesures de sécurité à prendre pour protéger l'utili- sateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement)

Pour les pays d'Europe uniquement ENHrot-1 Déclaration de conformité CE Makita Corporation, en tant que fabricant responsable, déclare que la ou les machines suivantes : Désignation de la machine : Perceuse N° de modèle / Type : 6412, 6413 sont produites en série et sont conformes aux Directives européennes suivantes : 98/37/CE jusqu'au 28 décembre 2009, puis 2006/ 42/CE à compter du 29 décembre 2009 et qu'elles sont fabriquées conformément aux normes où documents normalisés suivants : EN60745 La documentation technique est conservée par notre représentant agréé en Europe, à savoir Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, Angleterre 30 janvier 2009
