MANUAL DE USUARIO 6906B MAKITA

Llave de Impacto Manual de Instrucciones

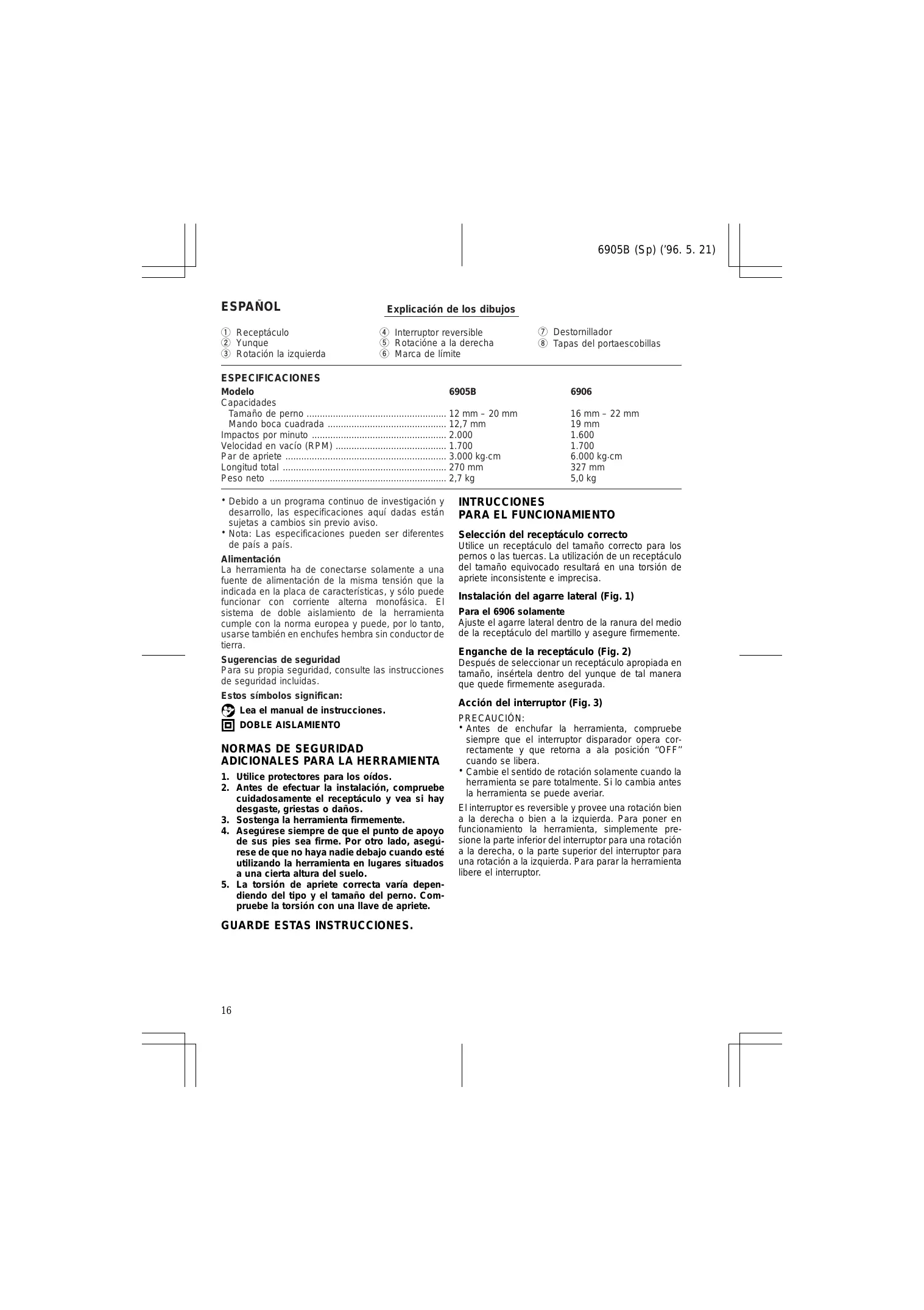

• 6905B (Sp) (’96. 5. 21) ESPAN x OL 1 Receptáculo 2 Yunque 3 Rotación la izquierda Explicación de los dibujos 4 Interruptor reversible 5 Rotacióne a la derecha 6 Marca de límite 7 Destornillador 8 Tapas del portaescobillas ESPECIFICACIONES Modelo 6905B Capacidades Tamaño de perno p. 12
• mm – 20 mm Mando boca cuadrada p. 12
• ,7 mm Impactos por minuto p. 2
• .000 Velocidad en vacío (RPM) p. 1
• .700 Par de apriete p. 3
• .000 kg.cm Longitud total p. 270
• mm Peso neto ,7 kg p. 2

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país. Alimentación La herramienta ha de conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con la norma europea y puede, por lo tanto, usarse también en enchufes hembra sin conductor de tierra. Sugerencias de seguridad Para su propia seguridad, consulte las instrucciones de seguridad incluidas. Estos símbolos significan: Lea el manual de instrucciones. DOBLE AISLAMIENTO

ADICIONALES PARA LA HERRAMIENTA

1. Utilice protectores para los oídos.

2. Antes de efectuar la instalación, compruebe

cuidadosamente el receptáculo y vea si hay desgaste, griestas o daños.

3. Sostenga la herramienta firmemente.

4. Asegúrese siempre de que el punto de apoyo

de sus pies sea firme. Por otro lado, asegúrese de que no haya nadie debajo cuando esté utilizando la herramienta en lugares situados a una cierta altura del suelo. 5. La torsión de apriete correcta varía dependiendo del tipo y el tamaño del perno. Compruebe la torsión con una llave de apriete. GUARDE ESTAS INSTRUCCIONES.

PARA EL FUNCIONAMIENTO

Selección del receptáculo correcto Utilice un receptáculo del tamaño correcto para los pernos o las tuercas. La utilización de un receptáculo del tamaño equivocado resultará en una torsión de apriete inconsistente e imprecisa. Instalación del agarre lateral (Fig. 1) Para el 6906 solamente Ajuste el agarre lateral dentro de la ranura del medio de la receptáculo del martillo y asegure firmemente. Enganche de la receptáculo (Fig. 2) Después de seleccionar un receptáculo apropiada en tamaño, insértela dentro del yunque de tal manera que quede firmemente asegurada. Acción del interruptor (Fig. 3) PRECAUCIÓN:

• Antes de enchufar la herramienta, compruebe siempre que el interruptor disparador opera correctamente y que retorna a ala posición ‘‘OFF’’ cuando se libera.
• Cambie el sentido de rotación solamente cuando la herramienta se pare totalmente. Si lo cambia antes la herramienta se puede averiar. El interruptor es reversible y provee una rotación bien a la derecha o bien a la izquierda. Para poner en funcionamiento la herramienta, simplemente presione la parte inferior del interruptor para una rotación a la derecha, o la parte superior del interruptor para una rotación a la izquierda. Para parar la herramienta libere el interruptor. 6905B (Sp) (’96. 5. 17) Operación La torsión de apriete correcta varía dependiendo del tipo y del tamaño del perno. La relación existente entre el tiempo de apriete y la torsión de apriete se muestra en las figuras que vienen a continuación. Torsión de apriete Para el 6906 Para el 6905B Tiempo de apriete segundo Tensión nominal 90% de la tensión nominal Sostenga la herramienta firmemente y coloque el receptáculo sobre el perno o la tuerca. Haga girar la herramienta y efectúe el apriete durante el tiempo correcto. NOTA:
• Sostenga la herramienta dirigiéndola directamente hacia el perno o la tuerca sin ejercer una presión excesiva en la herramienta.
• Una torsión de apriete excesiva puede dañar el perno o la tuerca. La torsión de apriete queda afectada por una amplia variedad de factores en los que se incluyen los siguientes. Una vez efectuado el apriete, compruebe siempre la torsión con una llave de apriete.
• Si no se utiliza un receptáculo del tamaño correcto, la torsión de apriete se verá reducida.
• Si se utiliza un receptáculo desgastado (desgaste en el extremo hexagonal o en el extremo cuadrangular), la torsión de apriete se verá reducido.

• Incluso si el coeficiente de torsión y la clase del perno son los mismos, la torsión de apriete correcta variará de acuerdo con el diámetro del perno.
• Incluso si los diámetros de los permos son los mismos, la torsión de apriete correcta variará de acuerdo con el coeficiente de torsión, la clase y la longitud del perno.

3. La utilización de una junta universal o de una

barra de extensión reduce de alguna manera la fuerza de apriete de la llave de impacto. Compense esto alargando el tiempo de apriete.

4. La forma en que se sostenga la herramienta

también afectará la torsión.

6905B (Sp) (’96. 5. 21) MANTENIMIENTO PRECAUCIO u N: Asegúrese siempre de que la herramienta esté desconectada y desenchufada antes de realizar ninguna reparación en ella. Substitución de los cepillos de carbono (Fig. 4 y 5) Substituya los cepillos de carbón cuando estén desgastados hasta la marca del límite. Los dos cepillos de carbono idénticos deberían ser substituidos al mismo tiempo. Para mantener la seguridad y fiabilidad del producto, las reparaciones, el mantenimiento y los ajustes deberán ser realizados por un Centro de Servicio Autorizado de Makita.
