MODE D'EMPLOI 6906B MAKITA

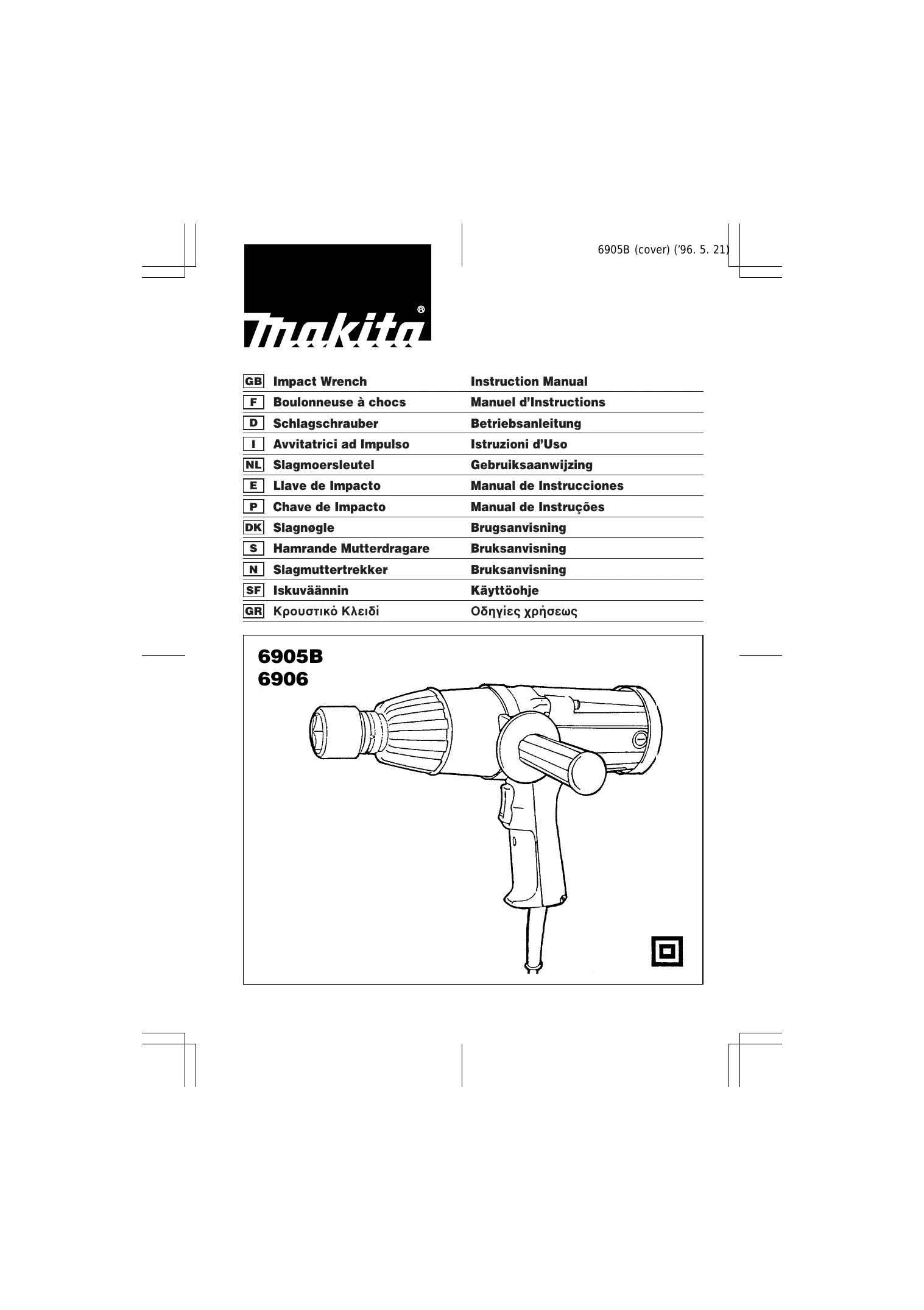

Boulonneuse à chocs Manuel d’Instructions

• MAINTENANCE CAUTION: Always be sure that the machine is switched off and unplugged before carrying out any work on the machine. Replacement of carbon brushes (Fig. 4 & 5) Replace carbon brushes when they are worn down to the limit mark. Both identical carbon brushes should be replaced at the same time. To maintain product safety and reliability, repairs, maintenance or adjustment should be carried out by Makita Authorized Service Center. 6905B (F) (’96. 5. 21) FRANÇAIS 1 Douille 2 Carré 3 Pour rotation rétro-horaire Descriptif 4 Gâchette 5 Pour rotation horaire 6 Repère d’usure 7 Tournevis 8 Bouchon du porte-charbon SPECIFICATIONS Modèle 6905B Capacités Douilles (sur plat) p. 12
• mm à 32 mm Carré p. 12
• ,7 mm Nombre de coups/mn p. 2
• 000 Vitesse à vide (t/mn.) p. 1
• 700 Couple de serrage p. 3
• 000 kg.cm Longueur totale p. 270
• mm Poids net ,7 kg p. 2

• Etant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays. Alimentation L’outil ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre. Consignes de sécurité Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l’outil. Ces symboles signifient : Lire le mode d’emploi. DOUBLE ISOLATION PRECAUTIONS SUPPLEMENTAIRES

1. Portez un casque anti-bruit.

2. Avant sa mise en service, vérifiez soigneusement que la douille ne porte ni marques

d’usure, ni fissures ni altération d’aucune sorte.

3. Tenez votre outil fermement.

4. Ayez toujours une assise ferme sur vos pieds.

Veillez à ce que personne ne se trouve en-dessous de vous quand vous utilisez l’outil en hauteur.

5. Le couple de serrage peut varier selon le type

et les dimensions du boulon. Vérifiez-le à l’aide d’une clé dynamométrique.

Choix de la douille Servez-vous d’une douille dont la dimension correspond à celle des boulons et écrous. L’emploi d’une douille inadaptée est susceptible d’altérer la précision et la régularité du couple. Installation de la poignée latérale (Fig. 1) Pour la 6906 seulement Placez le collier dans la gorge ménagée dans le carter d’engrenage. Immobilisez la poignée en serrant à bloc. Montage d’une douille (Fig. 2) Après avoir choisi la douille qui convient, la placer sur le carré en l’engageant à fond. Interrupteur (Fig. 3) ATTENTION :

• Avant de brancher l’outil, assurez-vous toujours que la gâchette fonctionne correctement et revient en position ‘‘OFF’’ une fois relâchée.
• Ne changez le sens de rotation qu’une fois votre outil complètement arrêté. Si vous négligez cette précaution vous risquez d’endommager définitivement votre boulonneuse. Le choix du sens de rotation s’effectue au niveau de la gâchette : pression sur la partie basse pour une rotation dans le sens des aiguilles d’une montre, pression sur la partie haute pour une rotation inverse. Relâcher la gâchette pour arrêter la machine. CONSERVEZ CES INSTRUCTIONS.

6905B (F) (’96. 5. 23) Fonctionnement Le couple de serrage de référence est susceptible de varier avec le type et les caractéristiques des boulons. Le rapport temps de serrage/couple de serrage est illustré par le tableau ci-dessous. Couple de serrage Pour la 6906 Pour la 6905B Temps de serrage secondes Voltage nominal 90% du voltage nominal Tenez votre outil fermement et coiffez l’écrou ou le boulon au moyen de la douille. Actionnez la gâchette, et laissez tourner sur la durée corres pondant au couple voulu. NOTE :

• Maintenez l’outil bien droit sur le boulon ou l’écrou sans lui appliquer de pression excessive.
• Une pression excessive sur l’outil risque d’endommager le boulon ou l’écrou. Le couple de serrage est affecté par une grande variété de facteurs parmi lesquels : Il est donc prudent de controler après sa pose le couple de serrage d’une boulon au moyeu d’une clé dynamomètrique. ENTRETIEN

• L’emploi d’une douille de dimension inappropriée produit une réduction du couple de serrage.
• Une douille usée (usure à l’extrémité hex. ou à l’extrémité carrée) entraînera de même une réduction du couple.
• Même si la valeur du couple et le type de boulon sont les mêmes, le couple varie selon le diamètre du boulon.
• A égalité de diamètre, le type et la longueur du boulon peuvent entraîner un écart par rapport au couple de réfèrence.

3. L’emploi d’une rallonge ou d’un cardan entraîne

une diminution du couple : compensez-la par un allongement du temps de serrage.

4. La manière de tenir la boulonneuse a également

une incidence sur le couple. Remplacement des charbons (Fig. 4 et 5)
