BEDIENUNGSANLEITUNG 6906B MAKITA

Schlagschrauber Betriebsanleitung

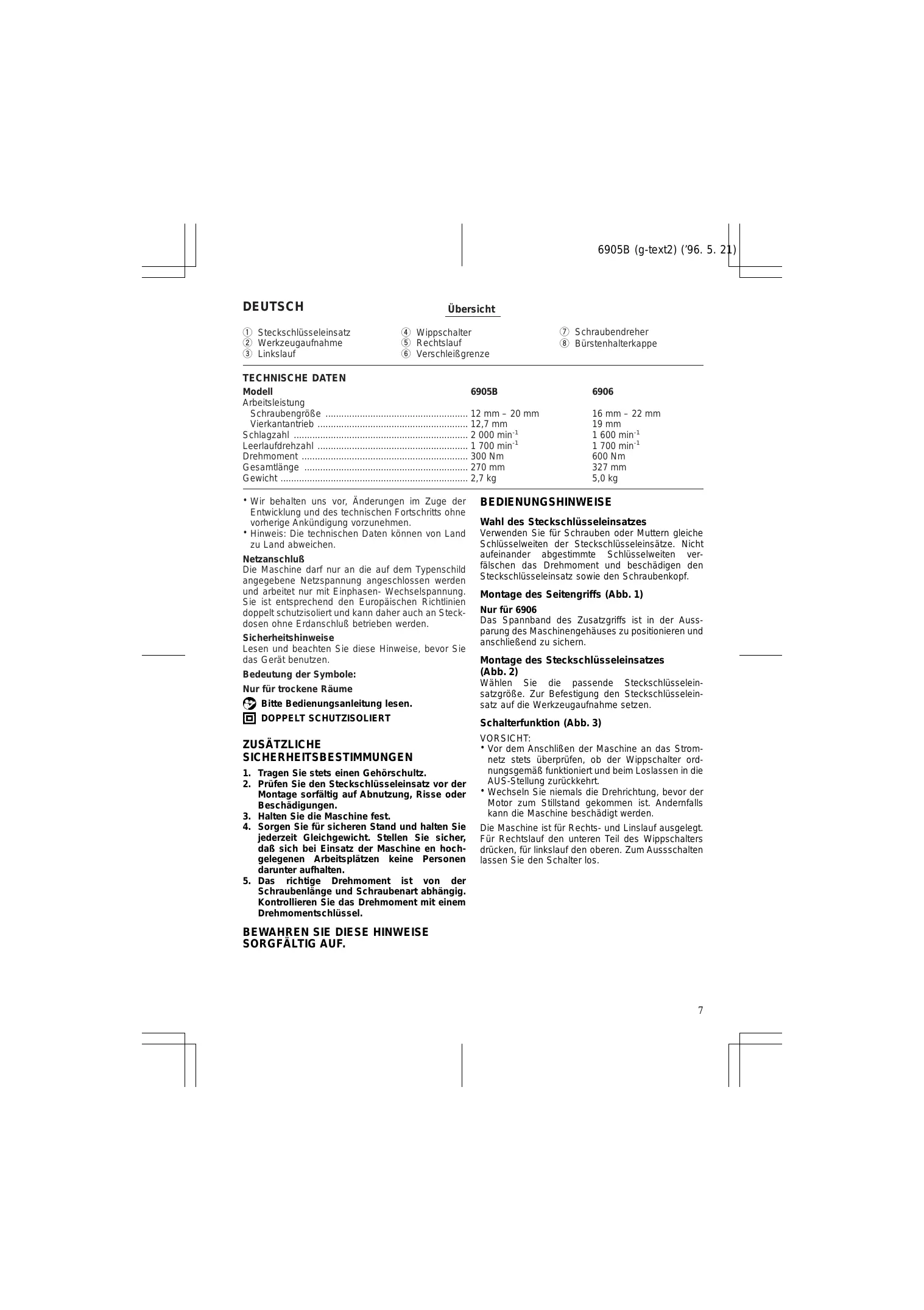

• ATTENTION : Avant toute intervention, assurez-vous que l’outil est bien à l’arrêt et débranché. Dès que l’un des charbons atteint son repère d’usure, remplacez la paire (par des charbons de même type). Pour maintenir la sécurité et la fiabilité du produit, les réparations, l’entretien ou les réglages doivent être effectués par le Centre d’Entretien Makita. 6905B (g-text2) (’96. 5. 21) DEUTSCH 1 Steckschlüsseleinsatz 2 Werkzeugaufnahme 3 Linkslauf Übersicht 4 Wippschalter 5 Rechtslauf 6 Verschleißgrenze 7 Schraubendreher 8 Bürstenhalterkappe TECHNISCHE DATEN Modell 6905B Arbeitsleistung Schraubengröße p. 12
• mm – 20 mm Vierkantantrieb p. 12
• ,7 mm Schlagzahl p. 2
• 000 min-1 Leerlaufdrehzahl p. 1
• 700 min-1 Drehmoment p. 300
• Nm Gesamtlänge p. 270
• mm Gewicht ,7 kg p. 2

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen. Netzanschluß Die Maschine darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden und arbeitet nur mit Einphasen- Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppelt schutzisoliert und kann daher auch an Steckdosen ohne Erdanschluß betrieben werden. Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Bedeutung der Symbole: Nur für trockene Räume Bitte Bedienungsanleitung lesen. DOPPELT SCHUTZISOLIERT ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN

1. Tragen Sie stets einen Gehörschultz.

2. Prüfen Sie den Steckschlüsseleinsatz vor der

Montage sorfältig auf Abnutzung, Risse oder Beschädigungen.

3. Halten Sie die Maschine fest.

4. Sorgen Sie für sicheren Stand und halten Sie

jederzeit Gleichgewicht. Stellen Sie sicher, daß sich bei Einsatz der Maschine en hochgelegenen Arbeitsplätzen keine Personen darunter aufhalten.

5. Das richtige Drehmoment ist von der

Schraubenlänge und Schraubenart abhängig. Kontrollieren Sie das Drehmoment mit einem Drehmomentschlüssel.

16 mm – 22 mm 19 mm 1 600 min-1 1 700 min-1 600 Nm 327 mm 5,0 kg BEDIENUNGSHINWEISE Wahl des Steckschlüsseleinsatzes Verwenden Sie für Schrauben oder Muttern gleiche Schlüsselweiten der Steckschlüsseleinsätze. Nicht aufeinander abgestimmte Schlüsselweiten verfälschen das Drehmoment und beschädigen den Steckschlüsseleinsatz sowie den Schraubenkopf. Montage des Seitengriffs (Abb. 1) Nur für 6906 Das Spannband des Zusatzgriffs ist in der Aussparung des Maschinengehäuses zu positionieren und anschließend zu sichern. Montage des Steckschlüsseleinsatzes (Abb. 2) Wählen Sie die passende Steckschlüsseleinsatzgröße. Zur Befestigung den Steckschlüsseleinsatz auf die Werkzeugaufnahme setzen. Schalterfunktion (Abb. 3) VORSICHT:

• Vor dem Anschlißen der Maschine an das Stromnetz stets überprüfen, ob der Wippschalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.
• Wechseln Sie niemals die Drehrichtung, bevor der Motor zum Stillstand gekommen ist. Andernfalls kann die Maschine beschädigt werden. Die Maschine ist für Rechts- und Linslauf ausgelegt. Für Rechtslauf den unteren Teil des Wippschalters drücken, für linkslauf den oberen. Zum Aussschalten lassen Sie den Schalter los.

6905B (g-text2) (’96. 5. 21) Bedienung Das richtige Drehmoment wird von der Schraubengröße und -festigkeit bestimmt. Das nachfolgende Diagramm zeigt die entsprechenden Zusammenhänge.

Drehmoment Für 5906 Für 69058 Einschraubzeit Sakunden Nennspannung 90% der Nennspannung Halten Sie die Maschine fest und setzen Sie den Steckschlüsseleinsatz auf die Schraube oder Mutter. Ziehen Sie unter Berücksichtigung der Einschraubzeit die Schraubverbindung an. HINWEIS:

• Die Maschine senkrecht zur Verschraubung halten und keinen übermäßigen Druck ausüben.
• Ein zu hohes Drehmoment kann zur Beschädigung der Schraubverbindung führen. Nach dem Anzugsvorgang sollte das richtige Drehmoment mit einem Drehmomentschlüssel kontrolliert und ggf. nachgezogen werden. Das drehmoment unterliegt verschiedener Einflußgrößen und Faktoren wie z. B.

1. Steckschlüsseleinsatz

• Ungleiche Schlüsselweiten der Steckschlüsseleinsätze und Schraubverbindungen vermindern das Drehmoment.
• Ein abgenutzter Steckschlüsseleinsatz (Abnutzung am Sechskant oder Antriebs-Vierkant) verringert das Drehmoment.

• Das Drehmoment ist bei gleichem Schraubentyp bzw. Schraubfall abhängig vom Schraubendurchmesser.
• Schraubenlänge und Schraubenart bestimmen bei gleichem Schraubdurchmesser das erzielbare Drehmoment.

3. Bei Benutzung von Gelenkstücken, Verlängerungen, etc. wird das Drehmoment verrigert. Durch

längere Einschraubzeit kann entgegengewirkt werden.

4. Die Handhabung der Maschine beeinflusst das

Drehmoment. 6905B (g-text2) (’96. 5. 21) WARTUNG VORSICHT: Vor Arbeiten an der Maschine vergewissern Sie sich, daß sich der Schalter in der ‘‘OFF-’’ Position befindet und der Netzstecker gezogen ist. Kohlebürsten wechseln (Abb. 4 u. 5) Kohlebürsten ersetzen, wenn sie bis auf die Verschleißgrenze abgenutzt sind. Beide Kohlebürsten nur paarweise ersetzen. Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu gewährleisten, sollten Reparatur-, Wartungs-, und Einstellarbeiten nur von durch Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlicher Verwendung von MakitaOriginalersatzteilen ausgeführt werden.
