BEDIENUNGSANLEITUNG 6305W MAKITA

Tragbare Standbohrmaschine Betriebsanleitung

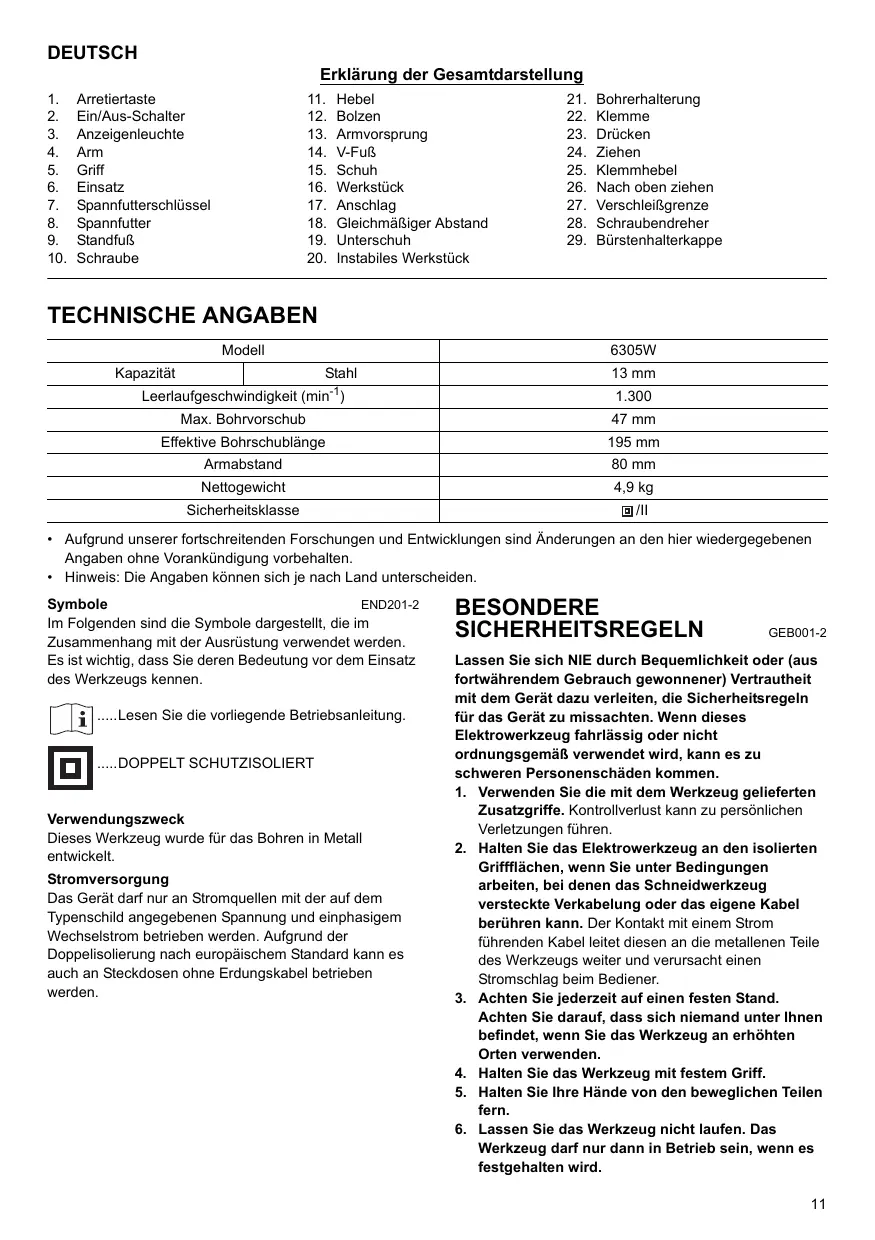

Arretiertaste Ein/Aus-Schalter Anzeigenleuchte Arm Griff Einsatz Spannfutterschlüssel Spannfutter Standfuß Schraube Hebel Bolzen Armvorsprung V-Fuß Schuh Werkstück Anschlag Gleichmäßiger Abstand Unterschuh Instabiles Werkstück

Bohrerhalterung Klemme Drücken Ziehen Klemmhebel Nach oben ziehen Verschleißgrenze Schraubendreher Bürstenhalterkappe TECHNISCHE ANGABEN Modell Kapazität 6305W Stahl 13 mm Leerlaufgeschwindigkeit (min-1)

Max. Bohrvorschub 47 mm Effektive Bohrschublänge 195 mm Armabstand 80 mm Nettogewicht 4,9 kg Sicherheitsklasse /II

• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen Angaben ohne Vorankündigung vorbehalten.
• Hinweis: Die Angaben können sich je nach Land unterscheiden. END201-2 Symbole Im Folgenden sind die Symbole dargestellt, die im Zusammenhang mit der Ausrüstung verwendet werden. Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz des Werkzeugs kennen. .....Lesen Sie die vorliegende Betriebsanleitung. .....DOPPELT SCHUTZISOLIERT Verwendungszweck Dieses Werkzeug wurde für das Bohren in Metall entwickelt. Stromversorgung Das Gerät darf nur an Stromquellen mit der auf dem Typenschild angegebenen Spannung und einphasigem Wechselstrom betrieben werden. Aufgrund der Doppelisolierung nach europäischem Standard kann es auch an Steckdosen ohne Erdungskabel betrieben werden. BESONDERE SICHERHEITSREGELN GEB001-2 Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Gerät dazu verleiten, die Sicherheitsregeln für das Gerät zu missachten. Wenn dieses Elektrowerkzeug fahrlässig oder nicht ordnungsgemäß verwendet wird, kann es zu schweren Personenschäden kommen.

1. Verwenden Sie die mit dem Werkzeug gelieferten

Zusatzgriffe. Kontrollverlust kann zu persönlichen Verletzungen führen.

2. Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie unter Bedingungen arbeiten, bei denen das Schneidwerkzeug versteckte Verkabelung oder das eigene Kabel berühren kann. Der Kontakt mit einem Strom führenden Kabel leitet diesen an die metallenen Teile des Werkzeugs weiter und verursacht einen Stromschlag beim Bediener.

3. Achten Sie jederzeit auf einen festen Stand.

Achten Sie darauf, dass sich niemand unter Ihnen befindet, wenn Sie das Werkzeug an erhöhten Orten verwenden.

4. Halten Sie das Werkzeug mit festem Griff.

5. Halten Sie Ihre Hände von den beweglichen Teilen

6. Lassen Sie das Werkzeug nicht laufen. Das

Werkzeug darf nur dann in Betrieb sein, wenn es festgehalten wird.

7. Berühren Sie kurz nach dem Betrieb nicht den

Bohreinsatz oder das Werkstück. Diese können extrem heiß sein und zu Verbrennungen führen.

8. Einige Materialien enthalten Chemikalien, die

giftig sein können. Vermeiden Sie das Einatmen von Staub und den Kontakt mit der Haut. Befolgen Sie die Sicherheitshinweise des Materialherstellers.

ANWEISUNGEN SORGFÄLTIG

AUF Montage des Griffs (Abb. 3) Montieren Sie den Griff fest an dem Arm, der im Lieferumfang des Werkzeugs enthalten ist. Montage und Demontage des Bohreinsatzes (Abb. 4) Um den Bohreinsatz zu montieren, schieben Sie diesen so weit wie möglich in das Spannfutter. Ziehen Sie das Spannfutter von Hand an. Setzen Sie den Spannfutterschlüssel in jedes der drei Löcher, und ziehen Sie das Spannfutter im Uhrzeigersinn an. Achten Sie darauf, alle drei Spannfutterlöcher gleichmäßig anzuziehen. WARNUNG: MISSBRAUCH oder Missachtung der in diesem Handbuch enthaltenen Sicherheitshinweise können zu schweren Personenschäden führen. Um den Einsatz zu entfernen, drehen Sie den Spannfutterschlüssel gegen den Uhrzeigersinn in nur einem Loch, und lösen Sie anschließend das Spannfutter von Hand. FUNKTIONSBESCHREIBUNG Achten Sie nach dem Gebrauch des Spannfutterschlüssels darauf, in die Ausgangsposition zurückzukehren. ACHTUNG:

• Schalten Sie das Werkzeug stets aus und ziehen Sie den Stecker, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen. Bedienung des Schalters (Abb. 1) ACHTUNG:
• Achten Sie vor dem Einstecken des Werkzeugs darauf, dass sich der Ein/Aus-Schalter korrekt bedienen lässt und beim Loslassen auf die Position „OFF“ (AUS) zurückkehrt. Betätigen Sie zum Starten des Werkzeugs einfach den Ein/Aus-Schalter. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los. Betätigen Sie für einen Dauerbetrieb den Ein/AusSchalter, und drücken Sie dann die Arretiertaste hinein. Zur Aufhebung der Arretierung müssen Sie den Ein/AusSchalter bis zum Anschlag betätigen und anschließend loslassen. Anzeigenleuchte (Abb. 2) Die grüne Anzeigenleuchte „Power-ON“ leuchtet auf, sobald das Werkzeug an den Hauptstromkreis angeschlossen ist. Wenn die Anzeigenleuchte leuchtet und das Werkzeug nicht startet, obwohl es eingeschaltet wird, können die Kohlebürsten verbraucht sein, oder der Motor oder Schalter ist defekt. Wenn die Anzeigenleuchte nicht aufleuchtet, können das Stromkabel oder die Lampe defekt sein. Bei einem defekten Stromkabel wird weder das Werkzeug gestartet, noch leuchtet die Anzeigenleuchte auf. Bei einer defekten Anzeigenleuchte startet das Werkzeug ohne Aufleuchten der Anzeige. MONTAGE ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie den Stecker, bevor Sie irgendwelche Arbeiten am Werkzeug vornehmen.

Bohrerstand ACHTUNG:

• Heben Sie den Bohrer bei der Montage des Bohrerstands ganz nach oben. Standfuß - - - verwenden Sie eine Schraube des Typs M6 x 14 Hebel - - - verwenden Sie einen Bolzen des Typs M6 x 10 Entnehmen Sie den gesicherten Standfuß aus dem Stahltransportkoffer, und befestigen Sie diesen mit zwei Schrauben am Schuh. (Abb. 5) ACHTUNG:
• Wenn das Werkzeug in Verbindung mit dem Bohrerstand verwendet wird, entfernen Sie den Griff vom Werkzeug. Die Befestigung des Hebels am Arm erfolgt mit Hilfe der beiden Löcher im Hebel. Passen Sie das Loch oben am Hebel in den Armvorsprung ein, und befestigen Sie den Hebel mit dem Bolzen an einem anderen Loch. Befestigen Sie das Werkzeug am Tisch bzw. einer stabilen und ebenen Oberfläche. (Abb. 6) Befestigen und arretieren Sie das Werkstück mit Hilfe der Spindellöcher am Fuß. Auf diese Weise wird verhindert, dass sich das Werkstück dreht. (Abb. 7) V-Fuß - - - verwenden Sie eine Schraube des Typs M6 x 16 (Abb. 8 und 9) Mit Hilfe des V-Fußes kann ein Bohreinsatz senkrecht zum Werkstück gehalten werden, wenn ein Werkstück mit einem runden Bereich (beispielsweise ein Stahlrohr oder ähnliches) gebohrt wird. Befestigen Sie den V-Fuß mit der Schraube, die im Lieferumfang des Werkzeugs enthalten ist. Anschlag - - - verwenden Sie eine Schraube des Typs M5 x 16 und eine Unterlegscheibe 5 (Abb. 10 und 11) Der Anschlag ermöglicht dem Bediener das Bohren eines Lochs mit einem gleichmäßigen Abstand zum Ende des Werkstücks. Befestigen Sie den Anschlag mit der Schraube und Unterlegscheibe, die im Lieferumfang des Werkzeugs enthalten sind. Unterschuh - - - verwenden Sie eine Schraube des Typs M6 x 16 (Abb. 12 - 14) Verwenden Sie bei einer Instabilität des Werkstücks den Unterschuh (siehe Abbildungen). Befestigen Sie den Unterschuh mit den Schrauben (2 St.) am Schuh, die im Lieferumfang des Werkzeugs enthalten sind. BETRIEB Positionierung der Klemme Berücksichtigen Sie bei der Bestimmung der Klemmenposition die Position der Spitze des Bohreinsatzes sowie des Schuhs gemäß der Werkstückstärke. Wenn Sie die Position der Klemme ändern möchten, drücken bzw. ziehen Sie zunächst den Klemmhebel, und stellen Sie dann den Hebel in die gewünschte Position. Stellen Sie den Klemmhebel nach der Änderung wieder in die Ausgangsposition zurück. (Abb. 15) ACHTUNG:
• Wenn Sie die Position der Klemme ändern, müssen Sie unbedingt den Arm festhalten, bevor Sie den Klemmhebel bedienen. Damit sich der Arm nicht versehentlich bewegt, muss er beim Drücken oder Ziehen des Klemmhebels festgehalten werden. HINWEIS:
• Sobald die Klemme befestigt ist, beträgt der Transportweg der Bohrerhalterung maximal 47 mm. Dazu muss der Griff nach oben gezogen werden. (Abb. 16) Positionierung der Bohrung (Abb. 17) Markieren Sie die Bohrposition leicht am Werkstück, indem Sie die Spitze des Bohreinsatzes auf die Oberfläche des Werkstücks setzen. Die Position muss dabei zwischen dem Bohreinsatz und dem Schuh liegen. ACHTUNG:
• Positionieren Sie das Werkstück bei diesem Vorgang so, dass der Schuh eine möglichst große Oberfläche des Werkstücks berührt. Bohrbetrieb Dieses Werkzeug wurde für das Bohren in Metall entwickelt. Sobald Sie die Position einer Bohrung bestimmt haben, schalten Sie das Werkzeug ein, und starten Sie den Bohrvorgang durch Ziehen des Griffs nach oben. ACHTUNG:
• Drücken Sie den Griff leicht und vorsichtig, damit die Drehanzahl des Bohreinsatzes nicht verringert wird.
• Halten Sie das Werkzeug mit festem Griff so, dass der Bohreinsatz senkrecht zum Werkstück steht.
• Beim Lochdurchschlag wirken enorme Drehkräfte auf das Werkzeug/den Einsatz. Sie können die Kräfte auf den Griff reduzieren, indem Sie ihn leichter und vorsichtiger ziehen, wenn der Einsatz das Werkstück durchschlägt. WARTUNG ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie den Stecker, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen. Austausch der Kohlebürsten Entfernen und überprüfen Sie die Kohlebürsten in regelmäßigen Abständen. Ersetzen Sie diese, wenn sie bis zur Verschleißgrenze abgenutzt sind. Halten Sie die Kohlebürsten sauber und sorgen Sie dafür, dass sie locker in den Halterungen liegen. Beide Kohlebürsten sollten gleichzeitig ersetzt werden. Verwenden Sie nur identische Kohlebürsten. (Abb. 18) Verwenden Sie einen Schraubendreher, um die Bürstenhalterkappen zu entfernen. Entnehmen Sie die verbrauchten Kohlebürsten, legen Sie die neuen ein und bringen Sie die Bürstenhalterkappen wieder fest an. (Abb. 19) Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollten Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgeführt und immer Makita-Ersatzteile verwendet werden. ZUBEHÖR ACHTUNG:
• Die folgenden Zubehör- und Zusatzteile werden für das in diesem Handbuch beschriebene Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehör- und Zusatzteile kann zu Personenschäden führen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck. Informationen zu diesem Zubehör erhalten Sie bei einem Makita-Servicecenter in Ihrer Nähe.

Bohreinsätze Spannfutterschlüssel Griff-Set Bohrer-Aufnahme Hebel Standfuß Verwenden Sie beim Bohren Maschinenöl.
