BRUGSANVISNING 6305W MAKITA

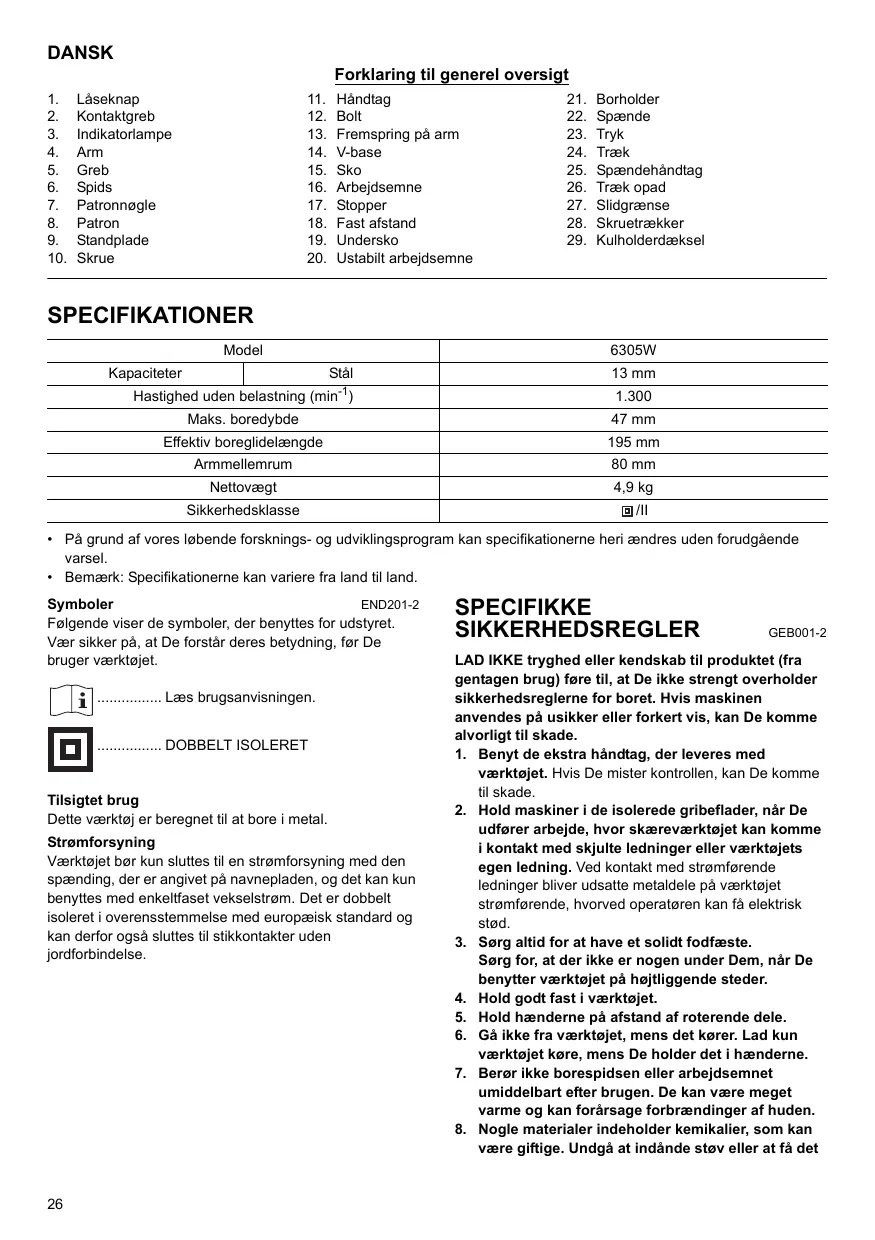

Låseknap Kontaktgreb Indikatorlampe Arm Greb Spids Patronnøgle Patron Standplade Skrue Håndtag Bolt Fremspring på arm V-base Sko Arbejdsemne Stopper Fast afstand Undersko Ustabilt arbejdsemne

Borholder Spænde Tryk Træk Spændehåndtag Træk opad Slidgrænse Skruetrækker Kulholderdæksel SPECIFIKATIONER Model Kapaciteter 6305W Stål 13 mm Hastighed uden belastning (min-1)

Maks. boredybde 47 mm Effektiv boreglidelængde 195 mm Armmellemrum 80 mm Nettovægt 4,9 kg Sikkerhedsklasse /II

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.
• Bemærk: Specifikationerne kan variere fra land til land. END201-2 Symboler Følgende viser de symboler, der benyttes for udstyret. Vær sikker på, at De forstår deres betydning, før De bruger værktøjet. ................ Læs brugsanvisningen. ................ DOBBELT ISOLERET Tilsigtet brug Dette værktøj er beregnet til at bore i metal. Strømforsyning Værktøjet bør kun sluttes til en strømforsyning med den spænding, der er angivet på navnepladen, og det kan kun benyttes med enkeltfaset vekselstrøm. Det er dobbelt isoleret i overensstemmelse med europæisk standard og kan derfor også sluttes til stikkontakter uden jordforbindelse.

SPECIFIKKE SIKKERHEDSREGLER GEB001-2 LAD IKKE tryghed eller kendskab til produktet (fra gentagen brug) føre til, at De ikke strengt overholder sikkerhedsreglerne for boret. Hvis maskinen anvendes på usikker eller forkert vis, kan De komme alvorligt til skade.

1. Benyt de ekstra håndtag, der leveres med

værktøjet. Hvis De mister kontrollen, kan De komme til skade.

2. Hold maskiner i de isolerede gribeflader, når De

udfører arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger eller værktøjets egen ledning. Ved kontakt med strømførende ledninger bliver udsatte metaldele på værktøjet strømførende, hvorved operatøren kan få elektrisk stød.

3. Sørg altid for at have et solidt fodfæste.

Sørg for, at der ikke er nogen under Dem, når De benytter værktøjet på højtliggende steder.

4. Hold godt fast i værktøjet.

5. Hold hænderne på afstand af roterende dele.

6. Gå ikke fra værktøjet, mens det kører. Lad kun

værktøjet køre, mens De holder det i hænderne.

7. Berør ikke borespidsen eller arbejdsemnet

umiddelbart efter brugen. De kan være meget varme og kan forårsage forbrændinger af huden.

8. Nogle materialer indeholder kemikalier, som kan

være giftige. Undgå at indånde støv eller at få det på huden. Følg sikkerhedsinstruktionerne fra leverandøren af materialerne.

GEM DISSE INSTRUKTIONER

ADVARSEL: MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denne brugsanvisning kan medføre alvorlig personskade. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, før De justerer værktøjet eller kontrollerer dets funktion. Betjening af kontakt (Fig. 1) FORSIGTIG:
• Før værktøjet tilsluttes, skal De altid kontrollere, at kontaktgrebet reagerer korrekt og vender tilbage i “OFF”-stillingen, når De slipper det. For at starte værktøjet skal De blot trykke på kontaktgrebet. Slip kontaktgrebet for at stoppe. Sørg for at returnere patronnøglen til den oprindelige position efter brugen. Borestand FORSIGTIG:
• Løft boret helt ved montering af borestanden. Standplade - - - skrue M6 x 14 skal benyttes Håndtag - - - bolt M6 x 10 skal benyttes Tag den fastgjorte standplade ud af stålbæretasken, og monter den på skoen ved hjælp af to skruer. (Fig. 5) FORSIGTIG:
• Afmonter grebet fra værktøjet, når borestanden anvendes. Benyt to huller på håndtaget til at montere håndtaget på armen. Juster hullet øverst på håndtaget med fremspringet på armen, og fastgør det med bolten i et andet hul. Fastgør værktøjet på bordet eller på en stabil og jævn overflade. (Fig. 6) Fastgør og fastspænd arbejdsemnet for at undgå, at det roterer, ved hjælp af spindelhullerne i pladen. (Fig. 7) For kontinuert betjening skal De trykke på kontakten og derefter trykke låseknappen ind. V-base - - - skrue M6 x 16 skal benyttes (Fig. 8 & 9) Når De vil stoppe værktøjet fra den låste position, skal De trykke kontakten helt ind og derefter slippe den. V-basen gør det muligt at holde en borespids vinkelret på arbejdsemnet, mens der bores i arbejdsemner med runde overflader som f.eks. stålrør og lignende. Indikatorlampe (Fig. 2) Fastgør V-basen med den skrue, der leveres i en boks sammen med værktøjet. Den grønne indikatorlampe for strøm lyser, når værktøjet er sat i stikkontakten. Hvis indikatorlampen lyser, men værktøjet ikke tændes, selvom der er tændt (ON) for værktøjet, er kulbørsterne muligvis slidt ned, eller motoren eller kontakten kan være defekte. Hvis indikatorlampen ikke tændes, er netledningen eller indikatorlampen muligvis defekte. Hvis netledningen er defekt, kan værktøjet ikke starte, og indikatorlampen tændes ikke. Hvis indikatorlampen er defekt, starter værktøjet, uden at indikatorlampen tændes. Stopper - - - skrue M 5 x 16 og spændeskive 5 skal benyttes (Fig. 10 & 11) Stopperen gør det muligt for operatøren at bore et hul med fast afstand fra kanten af arbejdsemnet. Monter stopperen ved hjælp af skruen og spændeskiven, der leveres i en boks sammen med værktøjet. MONTERING Undersko - - - skrue M 6 x 16 skal benyttes (Fig. 12 – 14) FORSIGTIG: Anvend underskoen, når arbejdsemnet er ustabilt som vist i figurerne.

• Sørg altid for, at værktøjet er slukket og taget ud af stikkontakten, før De udfører nogen form for arbejde på værktøjet. Montering af greb (Fig. 3) Monter grebet fast på den arm, der leveres i en boks sammen med værktøjet. Montering og afmontering af borespidsen (Fig. 4) Ved montering sættes spidsen i patronen, til den ikke kan komme længere ind. Stram patronen i hånden. Sæt patronnøglen i hvert af de tre huller, og stram i urets retning. Sørg for at stramme alle tre patronhuller ligeligt. Monter underskoen på skoen ved hjælp af skruerne (2 stk.), der leveres i en boks sammen med værktøjet. BETJENING Placering af spændet Bestem spændets placering ud fra placeringen af borespidsen og skoen i forhold til arbejdsemnets tykkelse. Hvis De vil ændre placeringen af spændet, skal De først trykke eller trække i spændehåndtaget og derefter flytte håndtaget til den ønskede placering. Returner spændehåndtaget til den oprindelige placering efter flytningen. (Fig. 15) For at afmontere spidsen drejes patronnøglen mod uret i et af hullerne. Løsn derefter patronen med hånden.

• Når placeringen af spændet ændres, skal De sørge for at holde fast i armen, før De betjener spændehåndtaget. Træk eller tryk på spændehåndtaget, mens der holdes i armen, så armen ikke flyttes utilsigtet. BEMÆRK:
• Når spændet er fastgjort, er den maksimale bevægelsesafstand for borholderen 47 mm, når grebet trækkes opad. (Fig. 16) Placering af borehullet (Fig. 17) Sæt et let mærke til placering af et borehul i arbejdsemnet ved at sætte borespidsen mod arbejdsemnet, så det er placeret mellem borespidsen og skoen. FORSIGTIG:
• Placer på dette tidspunkt arbejdsemnet, så skoen har kontakt med så stor en del af arbejdsemnets overflade som muligt. Anvendelse til boring Dette værktøj er beregnet til at bore i metal. Anvend maskinolie ved boring. Når De har fastlagt placeringen af et hul, skal De tænde for værktøjet og påbegynde boringen ved at trække opad i grebet. FORSIGTIG:
• Tryk let og forsigtigt på grebet, så borespidsen ikke roterer langsommere.
• Hold fast i værktøjet, så borespidsen er placeret vinkelret på arbejdsemnet.
• Værktøjet og spidsen er under påvirkning af stærke vridningskræfter på det tidspunkt, hvor spidsen bryder igennem. Reducer den kraft, der benyttes på grebet, ved at trække lettere og forsigtigere i det, når spidsen begynder at bryde igennem arbejdsemnet. VEDLIGEHOLDELSE FORSIGTIG:
• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud, før De forsøger at udføre inspektion eller vedligeholdelse. Udskiftning af kulbørster Tag regelmæssigt kulbørsterne af, og efterse dem. Udskift dem, når de er nedslidt til slidgrænsen. Hold kulbørsterne rene og frie til at glide i holderne. Begge kulbørsterne skal udskiftes samtidig. Brug altid identiske kulbørster. (Fig. 18) Brug en skruetrækker til at fjerne kulholderdækslerne. Tag de udslidte kulbørster ud, montér de nye, og fastgør kulholderdækslerne. (Fig. 19) For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til. Henvend Dem til Deres lokale Makita-servicecenter, hvis De har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.
