BRUGSANVISNING DK1497 MAKITA

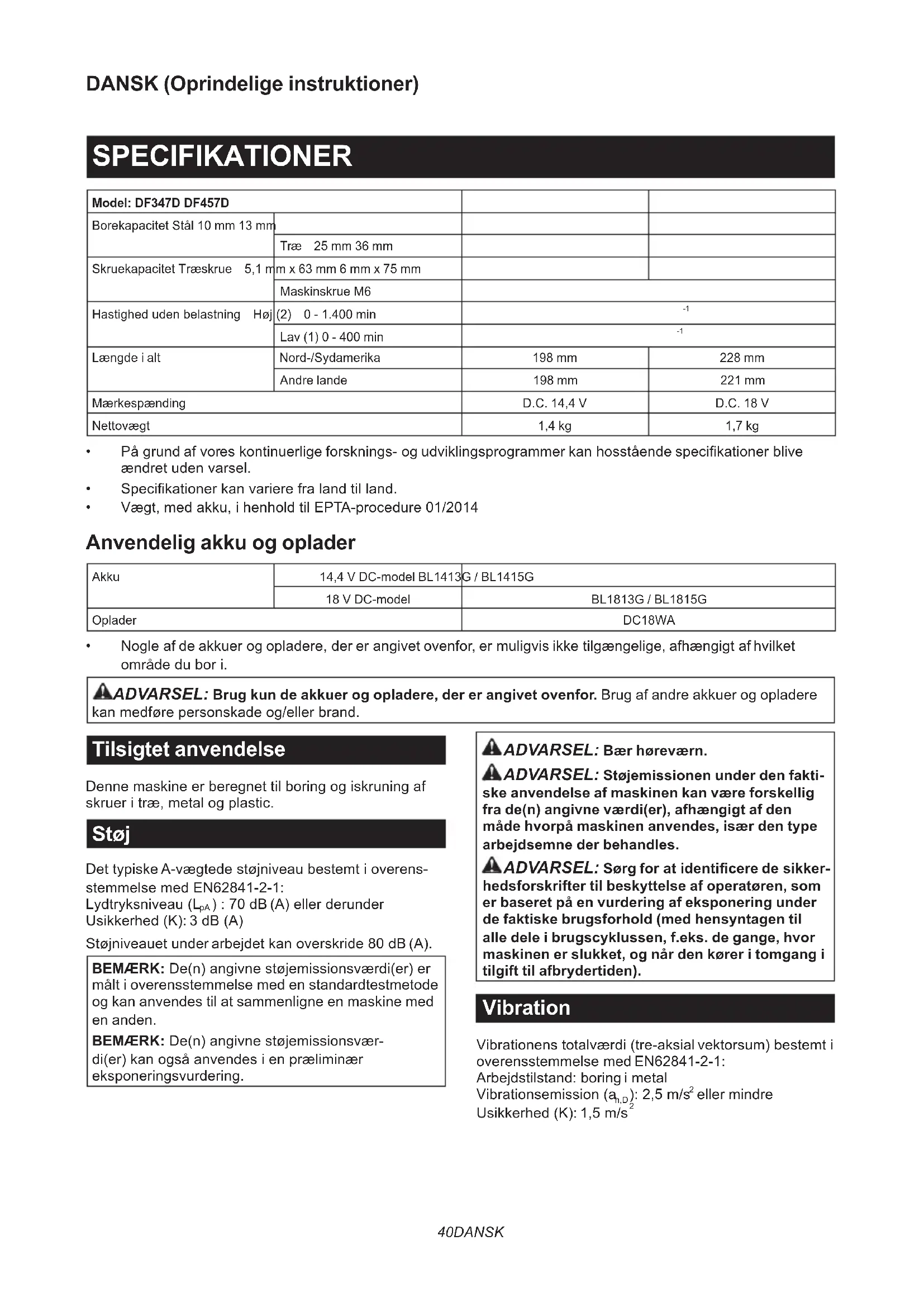

Længdeialt Nord-/Sydamerika 198 mm 228 mm Andre lande 198 mm 221 mm Mærkespænding D.C. 14,4 V D.C. 18 V Nettovægt 1,4 kg 1,7 kg

• Pågrundafvoreskontinuerligeforsknings-ogudviklingsprogrammerkanhosståendespecikationerblive ændretudenvarsel.

• Nogleafdeakkuerogopladere,dererangivetovenfor,ermuligvisikketilgængelige,afhængigtafhvilket områdedubori. ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kanmedførepersonskadeog/ellerbrand. Tilsigtet anvendelse Dennemaskineerberegnettilboringogiskruningaf skrueritræ,metalogplastic. Støj DettypiskeA-vægtedestøjniveaubestemtioverens- stemmelsemedEN62841-2-1: Lydtryksniveau(L

):70dB(A)ellerderunder Usikkerhed(K):3dB(A) Støjniveauetunderarbejdetkanoverskride80dB(A). BEMÆRK:De(n)angivnestøjemissionsværdi(er)er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK:De(n)angivnestøjemissionsvær- di(er)kanogsåanvendesienpræliminær eksponeringsvurdering. ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den fakti- ske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Vibration Vibrationenstotalværdi(tre-aksialvektorsum)bestemti overensstemmelsemedEN62841-2-1: Arbejdstilstand:boringimetal Vibrationsemission(a h,D ):2,5m/s

eller mindre Usikkerhed(K):1,5m/s 241 DANSK BEMÆRK:De(n)angivnetotalværdi(er)forvibration er målt i overensstemmelse med en standardtestme- tode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK:De(n)angivnetotalværdi(er)for vibrationkanogsåanvendesienpræliminær eksponeringsvurdering. ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være for- skellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). EF-overensstemmelseserklæring Kun for lande i Europa EF-overensstemmelseserklæringenerinkluderetsom BilagAidennebrugsanvisning. SIKKERHEDSADVARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Forsømmelse af at over- holde alle nedenstående instruktioner kan medføre elektriskstød,brandog/elleralvorligpersonskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet"el-værktøj"iadvarslernehenvisertildetnetforsynede (netledning)el-værktøjellerbatteriforsynede(akku)el-værktøj. Sikkerhedsadvarsler for akku skrue-/boremaskine Sikkerhedsinstruktioner for alle betjeninger

1. Hold smaskinen i de isolerede gribeader, når

der udføres et arbejde, hvor skæretilbehøret eller fastgøringsmidlerne kan komme i kon- takt med skjulte ledninger. Skæretilbehøreller fastgøringsmidler, som kommer i kontakt med enstrømførendeledning,kanbevirke,atudsatte metaldelepåmaskinenbliverstrømførende,hvor- ved operatøren kan få elektrisk stød.

2. Vær altid sikker på, at De har et godt fodfæste.

Vær sikker på, at der ikke bender sig nogen nedenunder, når maskinen anvendes i højden.

3. Hold godt fast i maskinen.

4. Hold hænderne væk fra roterende dele.

5. Lad ikke maskinen køre i tomgang. Anvend

kun maskinen håndholdt.

6. Rør ikke ved borebitten eller arbejdsstykket

umiddelbart efter arbejdet, da de kan være meget varme og give hudforbrændinger.

7. Nogle materialer indeholder kemikalier, som

kan være giftige. Vær påpasselig med at for- hindre inhalering af støv og hudkontakt. Følg materiale-leverandørens sikkerhedsdata.

8. Hvis borebitten ikke kan løsnes, selvom du

åbner kæberne, skal du bruge en tang til at trække den ud.Hvisduietsådanttilfældetræk- kerborebittenudihånden,kandetmedføreper- sonskade på grund af dens skarpe kant. Sikkerhedsinstruktioner ved brug af lange borebits

Må aldrig anvendes ved en højere hastighed end den maksimale hastighedsnormering for bore- bitten.Vedhøjerehastighedererdetsandsynligt,at bittenbøjer,hvisdentilladesatdrejefritudenkontakt medarbejdsemnet,hvilketresultereripersonskade.

Start altid boring ved lav hastighed og med spidsen af bitten i kontakt med arbejdsemnet. Vedhøjerehastighedererdetsandsynligt,atbitten bøjer,hvisdentilladesatdrejefritudenkontaktmed arbejdsemnet,hvilketresultereripersonskade.

3. Tryk kun direkte i bittens retning og anvend

ikke for meget tryk.Bitskanbøjeogforårsage brudellertabafkontrollen,hvilketkanmedføre personskade. GEM DISSE FORSKRIFTER. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller for- sømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan medføre alvorlig personskade. Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater

på (1) akku-opladeren, (2) akkuen og (3) pro- duktet, som anvender akku.

2. Lad være med at skille akkuen ad.

3. Hold straks op med anvendelsen, hvis brugs-

tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene,

skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn.42 DANSK Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

6. Opbevar og brug ikke maskinen og akkuen

på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Lad være med at brænde akkuen eller udsætte

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Vedkommercieltransport,f.eks.aftredjeparts transportselskaber,skalsærligekravtilforpakning ogmærkningoverholdes. Vedforberedelseafudstyrettilforsendelseskaldu kontakte en ekspert i farligt gods. Overhold også eventuelmeredetaljeretnationallovgivning. Tapeellertildækåbnekontakter,ogpakbatte- rietpåenmåde,sådetikkekanyttesigrundti pakningen.

11. Når akkuen bortska󰀨es, skal du fjerne den fra

maskinen og bortska󰀨e den på et sikkert sted. Følg de lokale love vedrørende bortska󰀨elsen af batterier.

13. Hvis maskinen ikke skal bruges i længere

tid ad gangen, skal du fjerne batteriet fra maskinen. GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita.BrugafuoriginaleMakita-batterier,eller batteriersomerblevetændret,kanmuligvismedføre brudpåbatteriet,hvilketkanforårsagebrand,per- sonskadeellerbeskadigelse.Detugyldiggørogså Makita-garantien for Makita-maskinen og opladeren. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøje󰀨ekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades. FUNKTIONSBESKRIVELSE FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen. Isætning eller fjernelse af akkuen FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen. FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikkeholderværktøjetogakkuenfast,kandeglideud afhændernepåDemogforårsagebeskadigelseaf værktøjetogakkuenellerpersonskade. ►Fig.1: 1. Rød indikator 2.Knap3. Akku Akkuenfjernesved,atDetrækkerdenudafværktøjet, idetDeskyderknappenpåforsidenafakkuenistilling. Akkuenmonteresved,atDesættertungenpåakkuen udfornotenikabinettetogladerdenglidepåplads. Sætdenhelevejenind,sådenlåsespåpladsmedet lille klik. Hvis den røde indikator på oversiden af knap- penersynlig,betyderdet,atdenikkeertilstrækkeligt låst. FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis detteikkegøres,kandenfaldeudafværktøjetvedet uheld,hvorvedDeselvellerpersonerinærhedenkan komme til skade. FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden problemer,betyderdet,atdenikkesættesipåkorrekt vis. Batteribeskyttelsessystem Akkuenerudstyretmedbeskyttelsessystemet,som automatiskafbryderudgangsstrømmenfordenslange levetid. Maskinen stopper under anvendelsen, når maskinen og/ellerbatterietudsættesfordenfølgendesituation: Detteerforårsagetafaktiveringenafbeskyttelses- systemet,ogdeterikkeettegnpåetproblemmed maskinen.

• Nårmaskineneroverbelastet: Pådettetidspunktskalduslippeafbryderknap- pen,fjerneakkuenogfjerneårsagernetiloverbe- lastningenogdereftertrykkepåafbryderknappen igen for at genstarte.

• Nårbattericellerblivervarme: Hvisafbryderknappenbetjenespånogenmåde, forblivermotorenstoppet.Pådettetidspunktskal dustoppeforbrugenafmaskinenogkøleakkuen af.

• Nårdenresterendebatterikapacitetbliverlav: Hvisdutrykkerafbryderknappenind,kørermoto- renigen,menstopperhurtigt.Idettetilfældeskal dufjerneakkuenframaskinenogopladedenfor atforhindreoveraadning.43 DANSK Afbryderbetjening ►Fig.2: 1.Afbryderknap FORSIGTIG: Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderknappen fun- gerer korrekt, og returnerer til “OFF”-positionen, når den slippes. Foratstartemaskinentrykkesderblotpåafbryderknap- pen.Maskinenshastighedøgesvedatøgetrykketpå afbryderknappen.Slipafbryderknappenforatstoppe. Omløbsvælgerbetjening ►Fig.3: 1.Omløbsvælger FORSIGTIG: Kontrollér altid omløbsretnin- gen, inden arbejdet påbegyndes. FORSIGTIG: Flyt kun omløbsvælgeren, når maskinen er helt standset.Hvisomløbsretningen ændres,indenmaskinenerheltstoppet,kandet beskadigemaskinen. FORSIGTIG: Sæt altid omløbsvælgeren i neutral stilling, når maskinen ikke anvendes. Dennemaskinenharenomløbsvælgertilatskifte omløbsretning.SkubomløbsvælgerenindfraA-siden foromdrejningmeduret,ogfraB-sidenforomdrejning mod uret. Nåromløbsvælgerenerineutralstilling,kanafbryder- knappenikketrykkesind. Skift af hastighed ►Fig.4: 1.Hastighedsvælger FORSIGTIG: Sæt altid hastighedsvælgeren helt til den korrekte stilling. Hvis maskinen anven- desmedhastighedsvælgerensathalvvejsmellem "1"-sidenog"2"-siden,kanmaskinenlideskade. FORSIGTIG: Brug ikke hastighedsvælgeren, mens maskinen kører. Maskinen kan lide skade. Position af hastigheds- vælger Hastighed Moment Anvendelig betjening 1 Lav Høj Betjening medhøj belastning 2 Høj Lav Betjening med let belastning Foratændrehastighedenskalmaskinenførstslukkes. Vælg"2"-sidenforhøjhastighedeller"1"forlavhastig- hedmenhøjtmoment.Sørgfor,athastighedsvælgeren ersatidenrigtigestilling,indenarbejdetpåbegyndes. Hvismaskinenshastighedfaldermegetunderbetjening med“2”,skalvælgerenskubbeshenpå“1”,ogbetjenin- gen genstartes. Indstilling af drejningsmomentet ►Fig.5: 1. Justeringsring 2. Graduering 3.Pil Drejningsmomentetkanjusteresi17niveauerved atdrejepåjusteringsringen.Retgradueringerneind med pilen på maskinen. Du kan opnå det mindste drejningsmomentpå1,ogdetmaksimalemoment

-mærket. Koblingenslipperpåforskelligemomentniveauerved indstillingpånummer1til16.Koblingenfungererikke på -mærket. Indenarbejdetpåbegyndes,skalmanskrueenprøve- skrueimaterialetelleretstykketilsvarendemateriale foratbestemme,hvilketmomentniveauderkrævestil enbestemtanvendelse. SAMLING FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen. Isætning eller fjernelse af skruebit/ borebit ►Fig.6: 1.Mu󰀨e Drejmu󰀨enmoduretforatåbneborpatronkæberne. Sætskruebitten/borebittensålangtindiborpatronen somdenkankomme.Drejmu󰀨enmeduretforat spændeborpatronen.Foratfjerneskruebitten/borebit- ten,drejesmu󰀨enmoduret. ANVENDELSE FORSIGTIG: Sæt altid akkuen helt ind, indtil den låses på plads. Hvis du kan se den røde indika- tor på den øverste side af knappen, er den ikke helt låst.Sætdenheltind,indtildenrødeindikatorikke kan ses. I modsat fald kan den ved et uheld falde ud af maskinen og medføre personskade på dig eller personerinærheden. FORSIGTIG: Når hastigheden falder ekstremt meget, skal belastningen reduceres, eller maski- nen skal stoppes for at undgå beskadigelse af maskinen. Holdgodtfastimaskinenmeddenenehåndpågrebet og den anden hånd på undersiden af akkuen for at modvirke vridningen. ►Fig.744 DANSK Betjening som skruetrækker FORSIGTIG: Indstil justeringsringen til det rigtige momentniveau for Deres arbejde. FORSIGTIG: Sørg for, at skruebitten er sat lige ind i skruehovedet, da skruen og/eller skrue- bitten ellers kan lide skade. Anbringskruebittensspidsiskruehovedetogudøvtryk på maskinen. Start maskinen langsomt og øg derefter hastighedengradvist.Slipafbryderknappen,såsnart koblingengårigang. BEMÆRK:Nårmanskruerentræskruei,skalman forboreetføringshulmed2/3afskruensdiameter. Dette gør iskruningen nemmere og forhindrer, at arbejdsstykketsplintrer. Boring Drejførstjusteringsringen,såpilenpegerpå -mær- ket.Fortsætdereftersomfølger. Boring i træ Nårderboresitræ,opnåsdetbedsteresultatmed træbor,somerudstyretmedenledeskrue.Ledeskruen gørboringnemmerevedattrækkeborebittenindi arbejdsstykket. Boring i metal Foratforhindreborebitteniatglide,nårmanbegynder på et hul, skal man lave et hak med en kørner og en hammerpådetpunkt,hvorderskalbores.Anbring spidsenafborebittenihakketogbegyndboringen. Brugskæresmørelse,nårderboresimetal. Undtagelserneerjernogmessing,somskaltørbores. FORSIGTIG: Et kraftigere tryk på maskinen vil ikke gøre boringen hurtigere. Faktisk vil et kraf- tigeretrykkunføretilskadepåspidsenafborebitten, nedsættemaskinenydelseogafkortemaskinens levetid. FORSIGTIG: Hold godt fast i maskinen og udvis forsigtighed, når borebitten begynder at bryde igennem arbejdsstykket.Maskinen/bore- bittenudsættesforenkraftigpåvirkningpådettids- punkt,hvorderbrydesigennemhullet. FORSIGTIG: En borebit, der har sat sig fast, kan fjernes ved at man ganske enkelt sætter omløbsvælgeren til baglæns rotation for at bakke ud. Imidlertid kan maskinen pludselig bakke ud, hvis man ikke holder godt fast i den. FORSIGTIG: Fastgør altid arbejdsemner i en skruestik eller lignende udstyr til fastgørelse. FORSIGTIG: Hvis maskinen anvendes uaf- brudt, indtil akkuen er udtjent, skal maskinen have lov til at hvile i 15 minutter, inden der fort- sættes med en ny akku. VEDLIGEHOLDELSE FORSIGTIG: Vær altid sikker på, at værk- tøjet er slukket, og at akkuen er taget ud, inden De begynder at udføre inspektion eller vedligeholdelse. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. ForatopretholdeproduktetsSIKKERHEDog PÅLIDELIGHEDmåreparation,vedligeholdelseeller justeringkunudføresafetautoriseretMakitaser- vicecenterellerfabriksservicecentermedanvendelseaf Makita reservedele. EKSTRAUDSTYR FORSIGTIG: Det følgende tilbehør og eks- traudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvis- ning.Anvendelseafandettilbehørellerekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehørogekstraudstyrtildetbeskrevneformål. HvisDebehøverhjælpvedvalgaftilbehørellerønsker yderligereinformationer,bedesDekontakteDeres lokale Makita servicecenter.

• Original Makita-akku og oplader
