GEBRUIKSAANWIJZING DK1497 MAKITA

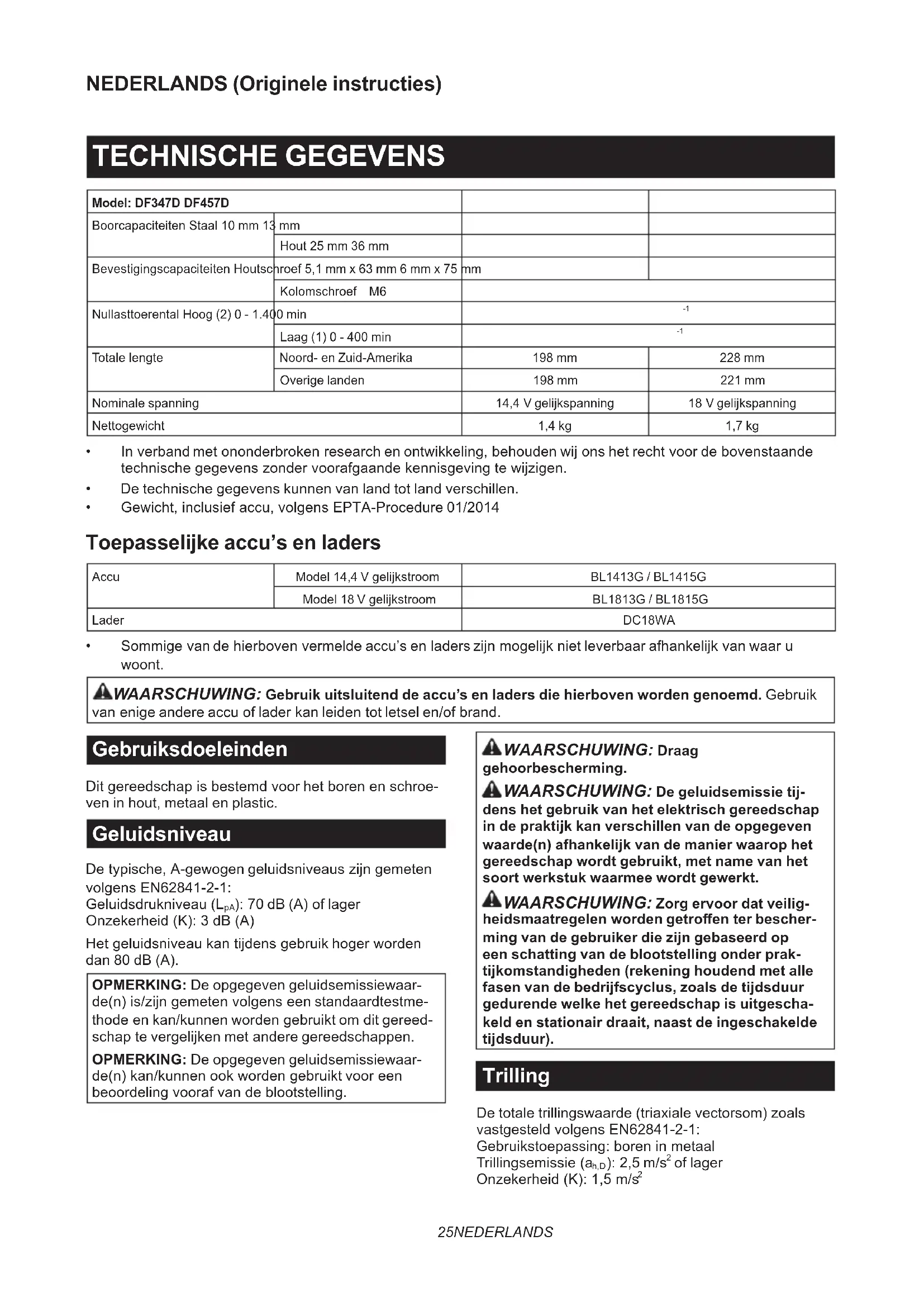

Accuschroefboormachine GEBRUIKSAANWIJZING 25

Totalelengte Noord-enZuid-Amerika 198 mm 228 mm Overige landen 198 mm 221 mm Nominale spanning 14,4Vgelijkspanning 18Vgelijkspanning Nettogewicht 1,4 kg 1,7 kg

• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande technischegegevenszondervoorafgaandekennisgevingtewijzigen.

• De technische gegevens kunnen van land tot land verschillen.

• Gewicht,inclusiefaccu,volgensEPTA-Procedure01/2014 Toepasselijke accu’s en laders Accu Model14,4Vgelijkstroom BL1413G / BL1415G Model18Vgelijkstroom BL1813G / BL1815G Lader DC18WA

• Sommigevandehierbovenvermeldeaccu’senladerszijnmogelijknietleverbaarafhankelijkvanwaaru woont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd.Gebruik vanenigeandereaccuofladerkanleidentotletselen/ofbrand. Gebruiksdoeleinden Ditgereedschapisbestemdvoorhetborenenschroe- ven in hout, metaal en plastic. Geluidsniveau Detypische,A-gewogengeluidsniveauszijngemeten volgensEN62841-2-1: Geluidsdrukniveau (L

):70dB(A)oflager Onzekerheid(K):3dB(A) Hetgeluidsniveaukantijdensgebruikhogerworden dan 80 dB (A). OPMERKING: De opgegeven geluidsemissiewaar- de(n)is/zijngemetenvolgenseenstandaardtestme- thodeenkan/kunnenwordengebruiktomditgereed- schaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n)kan/kunnenookwordengebruiktvooreen beoordelingvoorafvandeblootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteldvolgensEN62841-2-1: Gebruikstoepassing:boreninmetaal Trillingsemissie(a h,D ):2,5m/s

of lager Onzekerheid(K):1,5m/s 226 NEDERLANDS OPMERKING:Detotaletrillingswaarde(n)is/zijn gemeten volgens een standaardtestmethode en kan/ kunnenwordengebruiktomditgereedschaptever- gelijkenmetanderegereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n)kan/kunnenookwordengebruiktvooreen beoordelingvoorafvandeblootstelling. WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). EG-verklaring van conformiteit Alleen voor Europese landen DeEG-verklaringvanconformiteitisbijgevoegdals BijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheids- waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onder- staandeaanwijzingennaleeft,kandatresulterenin brand,elektrischeschokkenen/ofernstigletsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. Determ"elektrischgereedschap"indeveiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een accuschroefboormachine Veiligheidsinstructies voor alle werkzaamheden

Houd het elektrisch gereedschap alleen vast aan de geïsoleerde handgrepen wanneer de kans bestaat dat het accessoire of de beves- tigingsmiddelen in aanraking kunnen komen met verborgen bedrading. Wanneer accessoires ofbevestigingsmiddeleninaanrakingkomenmet onder spanning staande draden, zullen de niet-ge- isoleerde metalen delen van het elektrisch gereed- schap onder spanning komen te staan zodat de gebruikereenelektrischeschokkankrijgen.

Zorg ook altijd dat u stevig op een solide bodem staat. Let bij het werken op hoge plaatsen op dat er zich niemand recht onder u bevindt.

3. Houd het gereedschap stevig vast.

4. Houd uw handen uit de buurt van draaiende

5. Laat het gereedschap niet draaiend achter.

Schakel het gereedschap alleen in wanneer u het stevig vasthoudt.

6. Raak direct na uw werk het boorbit of het werk-

stuk niet aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

7. Bepaalde materialen kunnen giftige chemica-

liën bevatten. Vermijd contact met uw huid en zorg dat u geen stof inademt. Volg de veilig- heidsvoorschriften van de fabrikant van het materiaal.

8. Als het boorbit niet kan worden losgemaakt

ondanks dat de klauwen geopend zijn, gebruikt u een tang om het eruit te trekken. In dat geval kan met de hand eruit trekken leiden tot letselvanwegezijnscherperand. Veiligheidsinstructies bij gebruik van lange boorbits

Gebruik nooit op een hoger toerental dan het maximale nominale toerental van het boorbit. Opeenhogertoerentalzalhetbitwaarschijnlijkver- buigenalshetvrijronddraaitzondercontactmethet werkstuk,waardoorpersoonlijkletselkanontstaan.

2. Begin altijd te boren op een laag toerental en

terwijl de punt van het bit contact maakt met het werkstuk.Opeenhogertoerentalzalhetbit waarschijnlijkverbuigenalshetvrijronddraait zonder contact met het werkstuk, waardoor per- soonlijkletselkanontstaan.

3. Oefen alleen druk uit in een rechte lijn met het

bit en oefen geen buitensporige druk uit. Bits kunnenverbuigenwaardoorzekunnenbrekenof udecontrolekuntverliezen,metpersoonlijkletsel tot gevolg. BEWAAR DEZE INSTRUCTIES. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig persoonlijk letsel.27 NEDERLANDS Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Neem de accu niet uit elkaar.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplo󰀩ng veroorzaken.

Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar en gebruik het gereedschap en de

accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo󰀨en in het vuur.

8. Wees voorzichtig dat u de accu niet laat vallen

en hem niet blootstelt aan schokken of stoten.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto󰀨en. Voorcommercieeltransportendergelijkedoorderden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Alsvoorbereidingvanhetartikeldatwordtgetrans- porteerdishetnoodzakelijkeenexpertophetgebied vangevaarlijkesto󰀨enteraadplegen.Houdutevens aanmogelijkstrengerenationaleregelgeving. Blootliggende contactpunten moeten worden afge- dekt met tape en de accu moet zodanig worden verpaktdatdezenietkanbewegenindeverpakking.

Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weg- gooien van de accu de plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen. Als deaccu’swordenaangebrachtinniet-compatibele gereedschappen,kandatleidentotbrand,bui- tensporige warmteontwikkeling, een explosie of lekkagevanelektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd. BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s.Hetgebruikvanniet-origineleaccu’s,of accu’sdiezijngewijzigd,kanertoeleidendatdeaccu ontploftenbrand,persoonlijkletselenschadeveroor- zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levens- duur van de accu

Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempe-

ratuur tussen 10°C en 40°C. Laat een warme accu afkoelen alvorens hem op te laden.

FUNCTIES LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen enhetgereedschapofdeaccubeschadigen,ofkan persoonlijkletselwordenveroorzaakt. ►Fig.1: 1. Rood deel 2.Knop3. Accu Omdeaccuteverwijderenverschuiftudeknopaande voorkantvandeaccuenschuiftutegelijkertijddeaccu uit het gereedschap. Omdeaccuaantebrengenlijntudelipopdeaccuuit metdegroefindebehuizingenduwtudeaccuopzijn plaats.Steekdeaccuzovermogelijkinhetgereed- schap tot u een klikgeluid hoort. Als u het rode deel aan debovenkantvandeknopkuntzien,isdeaccuniet goedaangebracht. LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan. Alsdeaccunietgemakkelijkinhetgereedschap kan worden geschoven, wordt deze niet goed aangebracht.28 NEDERLANDS Accubeveiligingssysteem Deaccuisvoorzienvaneenbeveiligingssysteemdat automatischhetuitgangsvermogenonderbreektvoor een langere levensduur. Hetgereedschapstopttijdensgebruikwanneerhet gereedschap en/of de accu zich in de volgende situatie bevindt.Ditwordtveroorzaaktdoordeactiveringvan hetbeveiligingssysteemenduidtnietopeenstoring van het gereedschap.

• Wanneerhetgereedschapoverbelastwordt: Laatindatgevaldetrekkerschakelaarlos,verwij- derdeaccuenhefdeoorzakenvandeoverbe- lastingop,enknijpdaarnadetrekkerschakelaar opnieuw in om weer te starten.

• Wanneereenaccucelteheetwordt: Bijelkebedieningvandetrekkerschakelaar, blijftdemotorstilstaan.Stopindatgevalmethet gebruikvanhetgereedschapenlaatdeaccu afkoelen.

• Wanneerderesterendeacculadinglaagwordt: Alsudetrekkerschakelaarinknijpt,draaitde motor wel maar stopt kort daarna. Om te ver ont- ladentevoorkomen,verwijdertuindatgevalde accu uit het gereedschap en laadt hem op. De trekkerschakelaar gebruiken ►Fig.2: 1.Trekkerschakelaar LET OP: Alvorens de accu in het gereed- schap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand “OFF”. Omhetgereedschaptestarten,knijptugewoonde trekkerschakelaar in. Hoe harder u de trekkerscha- kelaarinknijpt,hoesnellerhetgereedschapdraait. Laat de trekkerschakelaar los om het gereedschap te stoppen. De omkeerschakelaar bedienen ►Fig.3: 1. Omkeerschakelaar LET OP: Controleer altijd de draairichting alvorens het gereedschap te starten. LET OP: Verander de stand van de omkeer- schakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandertterwijlhetgereedschapnogdraait,kanhet gereedschapbeschadigdraken. LET OP: Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerscha- kelaar in vanaf kant A voor de draairichting rechtsom, of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de neutrale stand staat, kan de trekkerschakelaar niet worden ingeknepen. Snelheidskeuze ►Fig.4: 1. Snelheidskeuzeknop LET OP: Zet de snelheidskeuzeknop altijd volledig in de juiste stand. Als u het gereedschap gebruiktmetdesnelheidskeuzeknophalverwege tussendestanden"1"en"2",kanhetgereedschap beschadigdworden. LET OP: Verander de instelling van de snel- heidskeuzeknop niet terwijl het gereedschap draait.Datkanhetgereedschapbeschadigen. Stand van de snelheids- keuzeknop Snelheid Koppel Toepassing 1 Laag Hoog Zware belasting 2 Hoog Laag Lichte belasting Als u de snelheid wilt veranderen, schakelt u eerst het gereedschapuit.Selecteerstand"2"vooreenhoge snelheidofstand"1"vooreenlagesnelheidmeteen hoog koppel. Let op dat de snelheidskeuzeknop geheel indejuistestandisgezetvoordatugaatwerken. Alsdesnelheidvanhetgereedschaptijdensgebruikin stand"2"sterkafneemt,zetudeknopinstand"1"en begintuhetgebruikopnieuw. Het aandraaikoppel instellen ►Fig.5: 1. Instelring 2.Koppelaanduiding3.Pijlteken Door de instelring te draaien, kan het aandraaikoppel wordeningesteldop17niveaus.Lijndekoppelaan- duidinguitmethetpijltekenophetgereedschapshuis. Voor het minimumaandraaikoppel kiest u 1 en voor het maximumaandraaikoppel kiest u

Dekoppelingsliptdooropdebetre󰀨endekoppel- niveausbijdeinstellingen1totenmet16.Dekoppeling werkt niet op de instelling . Alvorensmetheteigenlijkewerktebeginnen,draaitu eerst een testschroef in uw werkstuk of een stuk iden- tiekmateriaal,omtebepalenwelkaandraaikoppelhet meestgeschiktisvooreenbepaaldetoepassing. MONTAGE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren. Het schroefbit/boorbit aanbrengen of verwijderen ►Fig.6: 1. Bus Draaideklembuslinksomlosomdeklauwenteope- nen.Plaatshetschroefbit/boorbitzovermogelijkinde spankop.Draaideklembusrechtsomomhetbitinde spankopvasttezetten.Omhetschroefbit/boorbitte verwijderen,draaitudeklembuslinksom.29 NEDERLANDS BEDIENING LET OP: Druk de accu altijd stevig aan totdat die op zijn plaats vastklikt. Wanneer het rode deel aandebovenkantvandeknopnogzichtbaaris,zitde accu er nog niet helemaal in. Schuif hem er helemaal intotdathetrodedeelnietmeerzichtbaaris.Alsu dit nalaat, zou de accu uit het gereedschap kunnen vallen en uzelf of anderen kunnen verwonden. LET OP: Wanneer de snelheid sterk afneemt, verlaagt u de belasting of stopt u het gereedschap om te voorkomen dat het gereedschap wordt beschadigd. Houd het gereedschap stevig vast met één hand aan de handgreep en de andere aan de onderkant van de accu omwringkrachtengoedtekunnenbeheersen. ►Fig.7 Gebruik als schroevendraaier LET OP: Stel de koppelinstelring in op het juiste koppel voor uw werkstuk. LET OP: Zorg dat het schroefbit recht in de schroefkop steekt, anders kunnen de schroef en/ of het schroefbit beschadigd worden. Plaatsdepuntvanhetschroefbitindeschroefkop en oefen wat druk uit op het gereedschap. Start het gereedschaplangzaamenverhoogdangeleidelijkde snelheid.Zodradekoppelingaangrijpt,laatudetrek- kerschakelaaronmiddellijklos. OPMERKING: Voor het vastdraaien van houtschroe- vendientueenboorgatvan2/3dediametervande schroefvoorteboren.Ditvergemakkelijkthetvast- draaienenvoorkomtdathetwerkstukkansplijten. Gebruik als boormachine Draaieerstdeinstelringzodathetpijltekennaarde markering wijst.Gadaarnaalsvolgttewerk. Boren in hout Bijhetboreninhoutverkrijgtudebesteresultatenmet houtboortjesvoorzienvaneengeleideschroefpunt. Dezegeleideschroefpuntvergemakkelijkthetboren, doorhetboorbithetwerkstukintetrekken. Boren in metaal Omtevoorkomendathetboorbitbijhetbeginvanhet borenzijdelingswegglijdt,maaktumeteenhameren eencenterponseenputjepreciesopdeplaatswaar uwiltboren.Plaatsdandepuntvanhetboorbitinhet putjeenbeginmetboren. Gebruikbijhetboreninmetaaleensmeermiddel. Uitzonderingenhierbijzijnijzerenkoper,diedroog geboordmoetenworden. LET OP: Het boren zal niet sneller verlopen als u hard op het gereedschap drukt. In feite zal derge- lijkharddrukkenalleenmaarleidentotbeschadiging vanhetboorbit,lagereprestatiesvanhetgereedschap en een kortere levensduur van het gereedschap. LET OP: Houd het gereedschap stevig vast en let vooral goed op wanneer het boorbit door het werkstuk heen breekt.Ophetmomentdathetboor- gatdoorbreektwordteenenormewringendekracht uitgeoefendophetgereedschap/boorbit. LET OP: Een vastgelopen boorbit kan eenvoudig verwijderd worden door de draairichting te verande- ren met de omkeerschakelaar, om zo het boorbit eruit te draaien. Houd het gereedschap daarbij wel stevig vast, want er is kans op een plotselinge terugslag. LET OP: Zet het werkstuk altijd vast in een bankschroef of soortgelijke klemvoorziening. LET OP: Als het gereedschap continu wordt bediend totdat de accu leeg is, laat u het gereed- schap gedurende 15 minuten liggen alvorens verder te werken met een volle accu. ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, wasben- zine, thinner, alcohol en dergelijke. Hierdoor kunnen ver- kleuring, vervormingen en barsten worden veroorzaakt. OmdeVEILIGHEIDenBETROUWBAARHEIDvan het gereedschap te handhaven, dienen alle reparaties, onderhoudofafstellingentewordenuitgevoerdbijeen erkendMakita-servicecentrumofdeMakita-fabriek,en altijdmetgebruikvanMakita-vervangingsonderdelen. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken wor- den aanbevolen voor gebruik met het Makita gereed- schap dat in deze gebruiksaanwijzing is beschreven. Bijgebruikvanandereaccessoiresofhulpstukkenbestaat hetgevaarvanpersoonlijkeletsel.Gebruikdeaccessoires ofhulpstukkenuitsluitendvoorhunbestemdedoel. Wenstumeerbijzonderhedenoverdezeaccessoires,neem dancontactopmethetplaatselijkeMakita-servicecentrum.
