GEBRUIKSAANWIJZING HR2470BX40 MAKITA

Boorhamer Gebruiksaanwijzing

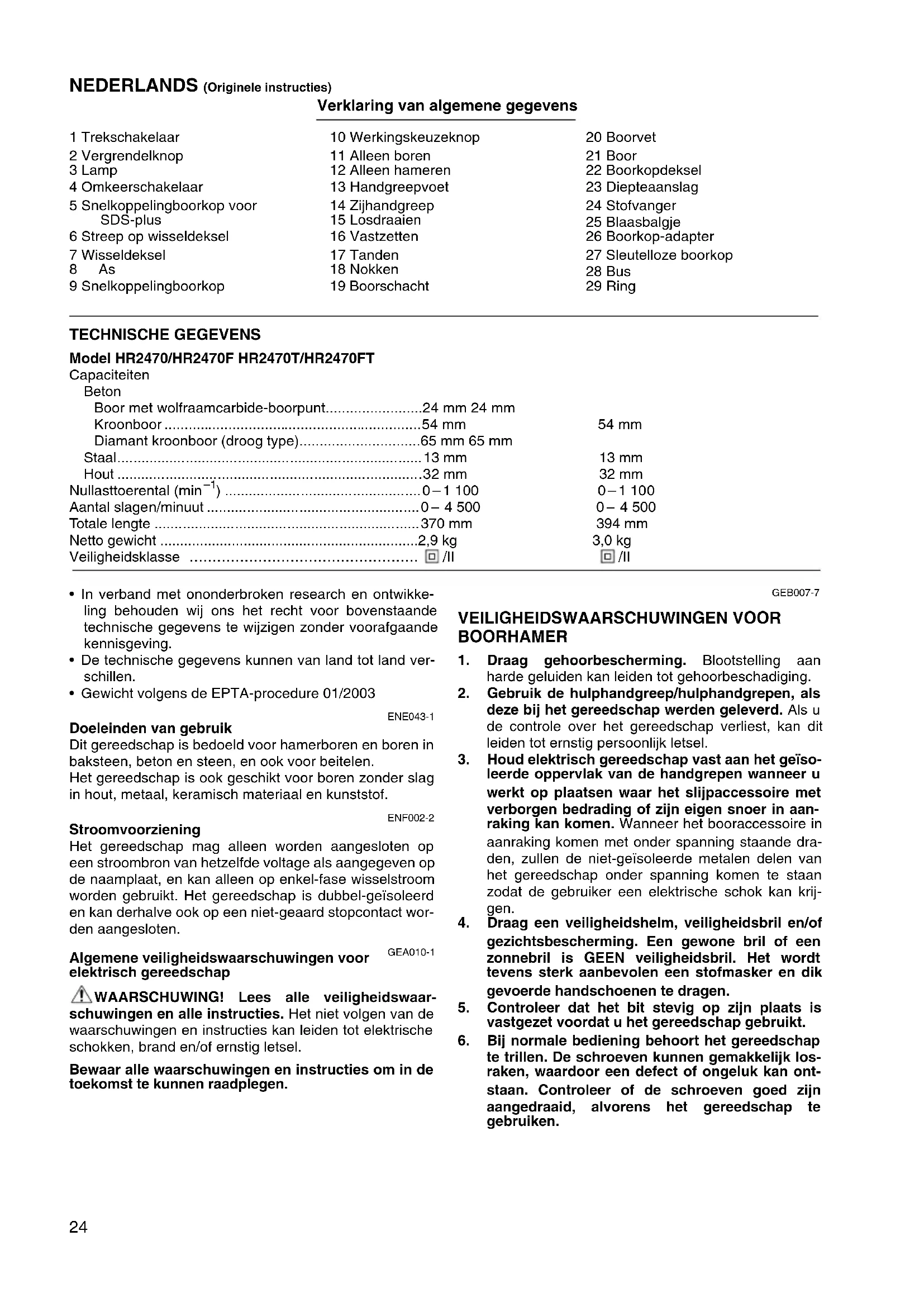

• In verband met ononderbroken research en ontwikke- ling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land ver- schillen.

• Gewicht volgens de EPTA-procedure 01/2003 ENE043-1 Doeleinden van gebruik Dit gereedschap is bedoeld voor hamerboren en boren in baksteen, beton en steen, en ook voor beitelen. Het gereedschap is ook geschikt voor boren zonder slag in hout, metaal, keramisch materiaal en kunststof. ENF002-2 Stroomvoorziening Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geïsoleerd en kan derhalve ook op een niet-geaard stopcontact wor- den aangesloten. GEA010-1 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaar- schuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. GEB007-7 VEILIGHEIDSWAARSCHUWINGEN VOOR BOORHAMER

1. Draag gehoorbescherming. Blootstelling aan

harde geluiden kan leiden tot gehoorbeschadiging.

2. Gebruik de hulphandgreep/hulphandgrepen, als

deze bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstig persoonlijk letsel.

3. Houd elektrisch gereedschap vast aan het geïso-

leerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het slijpaccessoire met verborgen bedrading of zijn eigen snoer in aan- raking kan komen. Wanneer het booraccessoire in aanraking komen met onder spanning staande dra- den, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krij- gen.

4. Draag een veiligheidshelm, veiligheidsbril en/of

gezichtsbescherming. Een gewone bril of een zonnebril is GEEN veiligheidsbril. Het wordt tevens sterk aanbevolen een stofmasker en dik gevoerde handschoenen te dragen.

5. Controleer dat het bit stevig op zijn plaats is

vastgezet voordat u het gereedschap gebruikt.

6. Bij normale bediening behoort het gereedschap

te trillen. De schroeven kunnen gemakkelijk los- raken, waardoor een defect of ongeluk kan ont- staan. Controleer of de schroeven goed zijn aangedraaid, alvorens het gereedschap te gebruiken.25

7. In koude weersomstandigheden of wanneer het

gereedschap gedurende een lange tijd niet is gebruikt, laat u het gereedschap eerst opwarmen door het onbelast te laten werken. Hierdoor zal de smering worden verbeterd. Zonder degelijk opwarmen, zal de hamerwerking moeilijk zijn.

8. Zorg er altijd voor dat u stevig staat.

Zorg ervoor dat er niemand zich onder u bevindt wanneer u het gereedschap op een hoge plaats gebruikt.

9. Houd het gereedschap met beide handen stevig

10. Houd uw handen uit de buurt van bewegende

11. Laat het gereedschap niet ingeschakeld liggen.

Bedien het gereedschap alleen wanneer u het vasthoudt.

12. Richt het gereedschap niet op iemand in de

buurt terwijl het is ingeschakeld. Het bit zou eruit kunnen vliegen en iemand ernstig verwonden.

13. Raak het bit en onderdelen in de buurt van het

bit niet onmiddellijk na gebruik aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

14. Sommige materialen bevatten chemische stoffen

die giftig kunnen zijn. Neem de nodige voor- zorgsmaatregelen tegen inademing van stof en contact met de huid. Volg de veiligheidsinstruc- ties van de leverancier van het materiaal op. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

• Zorg altijd dat het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd vooral- eer u begint met afstelling of onderhoud van het gereedschap. Werking van de trekschakelaar (Fig. 1) LET OP:

• Alvorens de machine op een stopcontact aan te sluiten, moet u altijd controleren of de trekschakelaar juist werkt en bij het loslaten naar de “OFF” positie terug- keert. Om de machine te starten, drukt u gewoon de trekscha- kelaar in. Hoe dieper de trekschakelaar wordt ingedrukt, hoe sneller de machine draait. Om de machine uit te schakelen, de trekschakelaar loslaten. Voor continue werking, drukt u de trekschakelaar in en dan drukt u de vergrendelknop in. Om de machine vanuit deze vergren- delde stand te stoppen, de trekschakelaar volledig indrukken en deze dan loslaten. Aanzetten van de lampen (Fig. 2) Voor model HR2470F/2470FT LET OP:

• Kijk niet direct in het licht of de lichtbron. Druk de trekker in om de lamp aan te zetten. Laat de trekker los om de lamp uit te doen. OPMERKING:

• Gebruik een droge doek om vuil op de lamplens eraf te vegen. Let op dat u geen krassen maakt op de lamp- lens, aangezien de verlichtingssterkte daardoor zal ver- minderen. Werking van de omkeerschakelaar (Fig. 3) LET OP:

• Controleer altijd de draairichting alvorens de machine te gebruiken.

• Gebruik de omkeerschakelaar alleen nadat de machine volledig tot stilstand is gekomen. Indien u de draairich- ting verandert voordat de machine is gestopt, kan de machine beschadigd raken.

• Als de trekschakelaar niet kan worden ingeknepen, controleert u dat de omkeerschakelaar helemaal naar de positie (kant A) of naar de positie (kant B) is gezet. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Beweeg de omkeer- schakelaar naar de positie (kant A) voor rechtse draairichting, of naar de positie (kant B) voor linkse draairichting. De snelkoppelingboorkop voor SDS-plus vervangen Voor model HR2470T/HR2470FT De snelkoppelingboorkop voor SDS-plus kan eenvoudig vervangen worden door de gewone snelkoppelingboor- kop. De snelkoppelingboorkop voor SDS-plus eraf halen (Fig. 4) LET OP:

• Haal altijd eerst de bit eruit voordat u de snelkoppeling- boorkop voor SDS-plus eraf haalt. Pak het wisseldeksel van de snelkoppelingboorkop voor SDS-plus beet en draai deze in de richting van de pijl tot- dat de streep op het wisseldeksel wordt verplaatst van het symbool naar het symbool. Trek vervolgens krachtig in de richting van de pijl. De gewone snelkoppelingboorkop erop zetten (Fig. 5) Controleer of de streep op de gewone snelkoppeling- boorkop op het symbool staat. Pak het wisseldeksel van de gewone snelkoppelingboorkop beet en lijn de streep uit met het symbool. Plaats de gewone snelkoppelingboorkop op de as van het gereedschap. Pak het wisseldeksel van de gewone snelkoppelingboor- kop beet en verplaats de streep op het wisseldeksel naar het symbool totdat u duidelijk een klik hoort.26 Kiezen van de gewenste werking Boren plus hameren (Fig. 6) Voor boren in beton, metselwerk e.d., drukt u de vergren- delknop in en draait u de werkingskeuzeknop zodat de wijzer naar het symbool wijst. Gebruik een boor met een wolfraamcarbide-boorpunt. Alleen boren (Fig. 7) Voor boren in hout, metaal of kunststof, drukt u de ver- grendelknop in en draait u de werkingskeuzeknop zodat de wijzer naar het m symbool wijst. Gebruik een spiraal- boor of een houtboor. Alleen hameren (Fig. 8) Voor beitelen, afbikken of slopen, drukt u de vergrendel- knop in en draait u de werkingskeuzeknop zodat de wij- zer naar het symbool wijst. Gebruik een puntbeitel, koudbeitel, bikbeitel, enz. LET OP:

• Wijzig de positie van de werkingskeuzeknop niet terwijl het gereedschap nog belast draait, aangezien het gereedschap daardoor beschadigd zal raken.

• Om vroegtijdige slijtage van het wisselmechanisme te voorkomen, dient u de werkingskeuzeknop altijd juist op een van de drie werkingsposities te zetten. Koppelbegrenzer De koppelbegrenzer treedt in werking wanneer de motor een bepaald koppel bereikt. De motor wordt dan ontkop- peld van de uitgangsas. Wanneer dit gebeurt, zal de boor ophouden met draaien. LET OP:

• Schakel het gereedschap onmiddellijk uit wanneer de koppelbegrenzer in werking treedt. Hierdoor helpt u vroegtijdige slijtage van het gereedschap voorkomen.

• Hulpstukken, zoals gatenzagen, die gemakkelijk in het boorgat vastlopen of klemmen, zijn niet geschikt voor dit gereedschap. Dat komt doordat zij de koppelbe- grenzer te vaak in werking doen treden. INEENZETTEN LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren. Zijhandgreep (hulphandgreep) (Fig. 9) LET OP:

• Gebruik altijd de zijhandgreep om een veilige bedie- ning te verzekeren. Installeer de zijhandgreep zodanig dat de tanden op de greep tussen de nokken op het huis van de machine komen te zitten. Zet dan de handgreep vast door deze in de gewenste positie naar rechts te draaien. De hand- greep kan 360° worden verdraaid zodat u deze in elke gewenste positie kunt vastzetten. Boorvet Voordat u de boor aanbrengt, smeer een beetje vet (ca. 0,5 tot 1 gram) op de kop van de boorschacht. Met een ingevette boorkop zal het gereedschap beter werken en langer meegaan. Aanbrengen of verwijderen van de boor Reinig de boorschacht en smeer er boorvet op alvorens de boor te installeren. (Fig. 10) Steek de boor in de machine. Draai de boor en duw deze naar binnen tot zij vergrendelt. (Fig. 11) Nadat de boor is geïnstalleerd, moet u altijd controleren of de boor goed vastzit door te proberen hem eruit te trekken. Om de boor te verwijderen, trekt u het boorkopdeksel helemaal omlaag en dan trekt u de boor eruit. (Fig. 12) Boorhoek (voor beitelen, afbikken of slopen) De boor kan bij de gewenste hoek worden vastgezet. Om de boorhoek te wijzigen, drukt u de vergrendelknop in en draait u de werkingskeuzeknop zodat de wijzer naar het O symbool wijst. Draai de boor naar de gewenste hoek. (Fig. 13) Druk de vergrendelknop in en draai de werkingskeuze- knop zodat de wijzer naar het symbool wijst. Draai daarna de boor een beetje om te controleren of deze goed vastzit. (Fig. 14) Diepteaanslag (Fig. 15) De diepteaanslag is handig voor het boren van gaten van gelijke diepte. Maak de zijhandgreep los en steek de diepteaanslag in het gat in de zijhandgreep. Stel de diep- teaanslag af op de gewenste diepte en zet de zijhand- greep vast. OPMERKING:

• De diepteaanslag kan niet worden gebruikt in de posi- tie waarbij deze tegen het tandwielhuis aanstoot. Stofvanger (Fig. 16) Gebruik de stofvanger om te voorkomen dat stof op de machine en op uzelf terechtkomt wanneer u boven uw hoofd boort. Bevestig de stofvanger aan de boor, zoals getoond in Fig. 16. De diameter van de boren waaraan de stofvanger kan worden bevestigd, is als volgt.

BEDIENING Hamerend of kloppend boren (Fig. 17) Draai de werkingskeuzeknop zodat de wijzer naar het symbool wijst. Plaats de punt van de boor op de gewenste plaats waar geboord moet worden, en druk vervolgens de schakelaar in. Forceer het gereedschap niet. Een lichte druk geeft de beste resultaten. Houd het gereedschap stevig vast en zorg dat het niet uitglijdt. Oefen geen grotere druk uit wanneer het boorgat ver- stopt raakt met schilfertjes of metaaldeeltjes. Laat in zo’n geval het gereedschap onbelast lopen en verwijder de boor gedeeltelijk uit het boorgat. Wanneer dit verschil- lende keren wordt herhaald, zal het boorgat schoon wor- den en kunt u normaal verder boren. Boordiameter Stofvanger 5 6 mm – 14,5 mm Stofvanger 9 12 mm – 16 mm27 LET OP:

• Op het moment dat een gat wordt geboord, of wanneer het boorgat verstopt raakt met schilfertjes en metaal- deeltjes, of wanneer de machine op versterkingsstaven in gewapend beton stoot, wordt er plotseling een enorme wringingskracht op de machine/boor uitgeoe- fend. Gebruik daarom altijd de zijhandgreep (hulphand- greep) en houd de machine tijdens het gebruik stevig vast bij zowel de zijhandgreep als de hoofdhandgreep. Indien u dit verzuimt, kunt u de controle over de machine verliezen en mogelijk zware verwondingen oplopen. OPMERKING:

• Terwijl het gereedschap onbelast wordt gebruikt, kan de boor excentrisch draaien. Het gereedschap cen- treert zichzelf automatisch tijdens het gebruik. Dit heeft geen nadelige invloed op de nauwkeurigheid van het boren. Blaasbalgje (optioneel accessoire) (Fig. 18) Gebruik na het boren het blaasbalgje om het stof uit het boorgat te blazen. Beitelen/Afbikken/Slopen (Fig. 19) Draai de werkingskeuzeknop zodat de wijzer naar het symbool wijst. Houd de machine met beide handen ste- vig vast. Schakel de machine in en oefen niet meer druk uit op de machine dan nodig is om deze onder controle te houden. Door grote kracht op de machine uit te oefenen verloopt het werk niet sneller. Boren in hout of metaal (Fig. 20, 21, 22 en 23) Voor model HR2470/HR2470F Gebruik de los verkrijgbare boorkopmontage. Om deze te installeren, zie “Aanbrengen of verwijderen van de boor” op de vorige pagina. Voor model HR2470T/HR2470FT Gebruik de snelkoppelingboorkop als standaarduitrus- ting. Raadpleeg voor het monteren ervan de beschrijving onder “De snelkoppelingboorkop voor SDS-plus vervan- gen” op de vorige pagina. Houd de ring vast en draai de bus naar links om de klau- wen van de boorkop te openen. Steek de boor zo ver mogelijk in de boorkop. Houd de ring weer stevig vast en draai de bus naar rechts om de boorkop vast te zetten. Om de boor te verwijderen, houdt u de ring vast en draait u de bus naar links. Draai de werkingskeuzeknop zodat de wijzer naar het

symbool wijst. U kunt boren tot een diameter van maximaal 13 mm in metaal en een diameter van maximaal 32 mm in hout. LET OP:

• Gebruik nooit “boren plus hameren” wanneer de snel- koppelingboorkop op het gereedschap is gemonteerd. De snelkoppelingboorkop kan hierdoor beschadigd raken. Bovendien zal de boorkop loskomen wanneer de draai- richting van het gereedschap wordt omgekeerd.

• Door teveel druk op het gereedschap uit te oefenen verloopt het boren niet sneller. Integendeel, teveel druk op het gereedschap zal alleen maar de boor beschadi- gen, de prestatie van het gereedschap verminderen en de gebruiksduur verkorten.

• Er ontstaan enorme spanningen op het ogenblik dat de boor uit het gat tevoorschijn komt. Houd derhalve het gereedschap stevig vast en wees op uw hoede.

• Wanneer de boor klemraakt, keert u met de omkeer- schakelaar de draairichting om, om de boor uit het gat te krijgen. Pas echter op en houd het gereedschap ste- vig vast, aangezien het anders uit het gat weg kan schieten.

• Kleine werkstukken dient u altijd eerst vast te zetten met een klemschroef of iets dergelijks. Boren met de diamant kroonboor Voor boren met de diamant kroonboor dient de boorwer- kingskeuzehendel altijd in de m positie voor “alleen boren” te worden gezet. LET OP:

• Indien u de diamant kroonboor gebruikt voor “boren plus hameren”, kan de diamant kroonboor beschadigd raken. ONDERHOUD LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd vooral- eer u met inspectie of onderhoud van het gereedschap begint.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te verzekeren, dienen alle reparaties, inspectie en vervanging van koolborstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita servicecentrum, en dit uitsluitend met gebruik van originele Makita vervan- gingsonderdelen. OPTIONELE ACCESSOIRES LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemd doel. Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita service- centrum.

• SDS-Plus boor met wolfraamcarbide punt

• Hulpstuk voor stofafscheiding

• Sommige onderdelen in deze lijst kunnen bij het gereedschap zijn meeverpakt als standaard-accessoi- res. Deze kunnen van land tot land verschillen. ENG905-1 Geluidsniveau De typisch, A-gewogen geluidsniveaus vastgesteld vol- gens EN60745: Geluidsdrukniveau (L

• De opgegeven trillingsemissiewaarde is gemeten vol- gens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereed- schappen.

• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden getrof- fen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkom- standigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).
