KÄYTTÖOHJE 6305W MAKITA

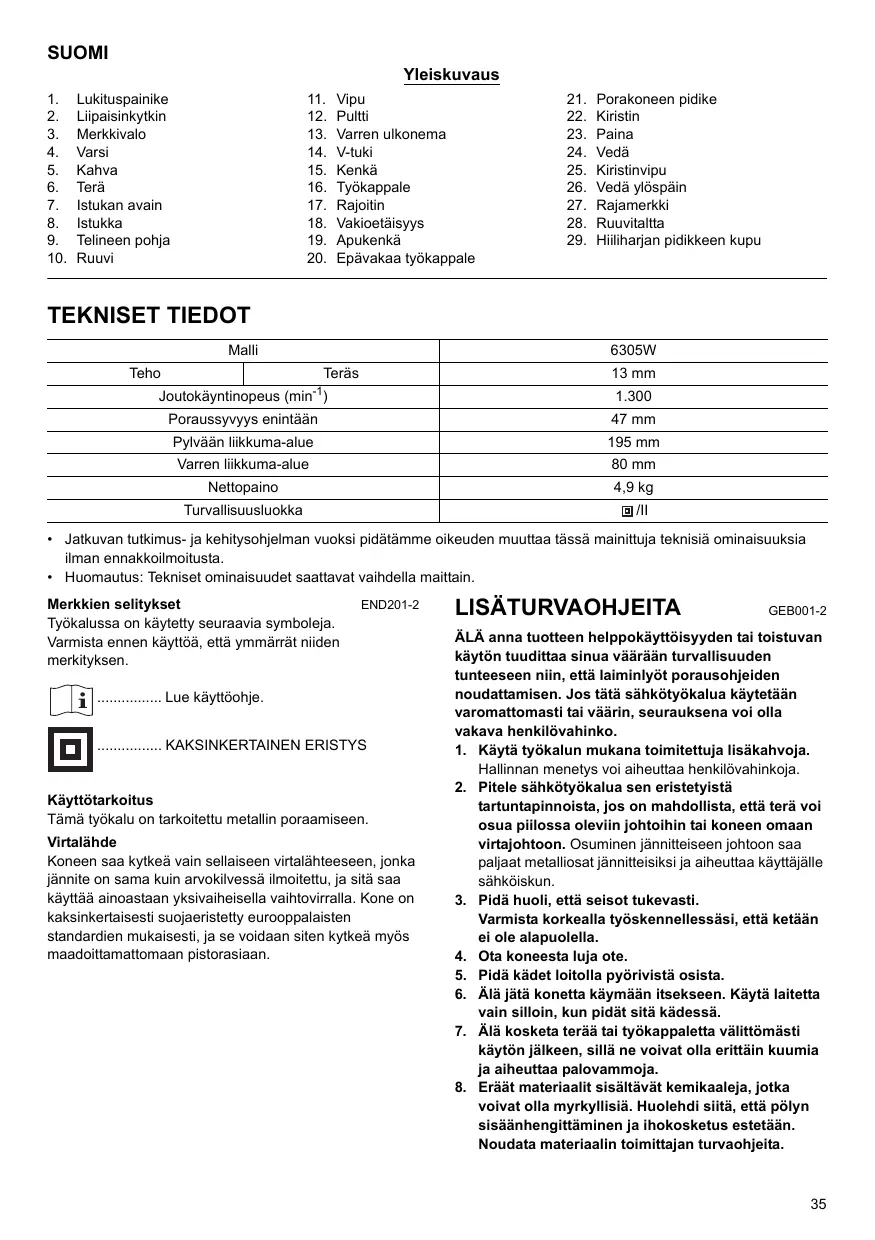

Lukituspainike Liipaisinkytkin Merkkivalo Varsi Kahva Terä Istukan avain Istukka Telineen pohja Ruuvi Vipu Pultti Varren ulkonema V-tuki Kenkä Työkappale Rajoitin Vakioetäisyys Apukenkä Epävakaa työkappale

Porakoneen pidike Kiristin Paina Vedä Kiristinvipu Vedä ylöspäin Rajamerkki Ruuvitaltta Hiiliharjan pidikkeen kupu TEKNISET TIEDOT Malli Teho 6305W Teräs 13 mm Joutokäyntinopeus (min-1)

Poraussyvyys enintään 47 mm Pylvään liikkuma-alue 195 mm Varren liikkuma-alue 80 mm Nettopaino 4,9 kg Turvallisuusluokka /II

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Huomautus: Tekniset ominaisuudet saattavat vaihdella maittain. Merkkien selitykset Työkalussa on käytetty seuraavia symboleja. Varmista ennen käyttöä, että ymmärrät niiden merkityksen. END201-2 ................ Lue käyttöohje. ................ KAKSINKERTAINEN ERISTYS Käyttötarkoitus Tämä työkalu on tarkoitettu metallin poraamiseen. Virtalähde Koneen saa kytkeä vain sellaiseen virtalähteeseen, jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä saa käyttää ainoastaan yksivaiheisella vaihtovirralla. Kone on kaksinkertaisesti suojaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan siten kytkeä myös maadoittamattomaan pistorasiaan. LISÄTURVAOHJEITA GEB001-2 ÄLÄ anna tuotteen helppokäyttöisyyden tai toistuvan käytön tuudittaa sinua väärään turvallisuuden tunteeseen niin, että laiminlyöt porausohjeiden noudattamisen. Jos tätä sähkötyökalua käytetään varomattomasti tai väärin, seurauksena voi olla vakava henkilövahinko.

1. Käytä työkalun mukana toimitettuja lisäkahvoja.

Hallinnan menetys voi aiheuttaa henkilövahinkoja.

2. Pitele sähkötyökalua sen eristetyistä

tartuntapinnoista, jos on mahdollista, että terä voi osua piilossa oleviin johtoihin tai koneen omaan virtajohtoon. Osuminen jännitteiseen johtoon saa paljaat metalliosat jännitteisiksi ja aiheuttaa käyttäjälle sähköiskun.

3. Pidä huoli, että seisot tukevasti.

Varmista korkealla työskennellessäsi, että ketään ei ole alapuolella.

4. Ota koneesta luja ote.

5. Pidä kädet loitolla pyörivistä osista.

6. Älä jätä konetta käymään itsekseen. Käytä laitetta

vain silloin, kun pidät sitä kädessä.

7. Älä kosketa terää tai työkappaletta välittömästi

käytön jälkeen, sillä ne voivat olla erittäin kuumia ja aiheuttaa palovammoja.

8. Eräät materiaalit sisältävät kemikaaleja, jotka

voivat olla myrkyllisiä. Huolehdi siitä, että pölyn sisäänhengittäminen ja ihokosketus estetään. Noudata materiaalin toimittajan turvaohjeita.

Porateline VAROITUS: VÄÄRINKÄYTTÖ tai tässä käyttöohjeessa ilmoitettujen turvamääräysten laiminlyönti voi aiheuttaa vakavia henkilövahinkoja. HUOMAUTUS:

• Nosta pora kokonaan yläasentoon, kun asennat poratelinettä. TOIMINTAKUVAUS HUOMAUTUS:
• Varmista aina ennen säätöjä tai tarkastuksia, että työkalu on sammutettu ja irrotettu verkosta. Kytkimen toiminta (kuva 1) HUOMAUTUS:
• Tarkista aina ennen työkalun liittämistä virtalähteeseen, että liipaisinkytkin kytkeytyy oikein ja palaa vapautettaessa OFF-asentoon. Käynnistä työkalu painamalla liipaisinkytkintä. Työkalu pysäytetään vapauttamalla liipaisinkytkin. Jos haluat koneen käyvän jatkuvasti, paina ensin liipaisinkytkin pohjaan ja paina sitten lukituspainiketta. Telineen pohja - - - käytä M6 x 14 ruuvia Vipu - - - käytä M6 x 10 pulttia Ota telineen pohja teräksisestä säilytyslaatikostaan ja kiinnitä se kenkään kahdella ruuvilla. (kuva 5) HUOMAUTUS:
• Poista kahva porasta, kun käytät sitä poratelineen kanssa. Vivussa on kaksi reikää, joiden avulla se kiinnitetään varteen. Sovita vivun päässä oleva reikä varressa olevaan tappiin ja kiinnitä ne toisiinsa työntämällä pultti toisen reiän läpi. Kiinnitä pora pöytään tai johonkin muuhun tasaiseen ja tukevaan alustaan. (kuva 6) Kiinnitä ja lukitse työkappale pohjassa olevien reikien avulla, jotta se ei ala pyöriä. (kuva 7) Kun haluat pysäyttää koneen jatkuvan käynnin, paina liipaisinkytkin ensin pohjaan ja vapauta se sitten. V-tuki - - - käytä M6 x 16 ruuvia (kuvat 8 ja

Merkkivalo (kuva 2) V-tuen avulla poranterän voi pitää kohtisuorassa työkappaleeseen nähden työstettäessä pyöreitä työkappaleita, kuten teräsputkea tai muuta sellaista. Vihreä virran merkkivalo syttyy, kun työkalu on liitetty verkkovirtaan. Jos merkkivalo palaa, mutta työkalu ei käynnisty, vaikka kytkin on ON-asennossa, hiiliharjat saattavat olla kuluneet, tai moottorissa tai kytkimessä saattaa olla vika. Jos merkkivalo ei syty, virtajohto tai merkkivalo saattaa olla viallinen. Jos virtajohto on viallinen, työkalu ei käynnisty eikä merkkivalo pala. Jos merkkivalo on viallinen, työkalu käynnistyy merkkivalon syttymättä. KOKOONPANO Kiinnitä V-tuki työkalun mukana toimitetulla ruuvilla. Rajoitin - - - käytä M 5 x 16 ruuvia ja aluslevyä no 5 (kuvat 10 ja 11) Rajoittimen avulla työkappaleeseen voidaan porata reikiä tasaiselle etäisyydelle sen reunasta. Kiinnitä rajoitin työkalun mukana toimitetulla ruuvilla ja aluslevyllä. HUOMAUTUS: Apukenkä - - - käytä M6 x 16 ruuvia (kuvat 12 ja 14)

• Varmista aina, että työkalu on sammutettu ja irrotettu virtalähteestä ennen kuin teet sille mitään. Käytä apukenkää, jos työkappale on epävakaa, kuten kuvissa. Kahvan asentaminen (kuva 3) Kiinnitä apukenkä kenkään poran mukana toimitetuilla ruuveilla (2 kpl). Kiinnitä poran ohessa toimitettu kahva pitävästi varteen kiinni. Poranterän kiinnittäminen tai irrottaminen (kuva 4) Aloita terän kiinnitys työntämällä terä niin syvälle istukkaan kuin se menee. Kiristä istukka käsin. Kiristä istukka kääntämällä istukan avainta myötäpäivään kussakin kolmessa kolossa. Kiristä kustakin kolmesta kolosta yhtä paljon. Terä irrotetaan kääntämällä istukan avainta vastapäivään vain yhdestä kolosta, jonka jälkeen istukka avataan käsin. Palauta istukan avain käytön jälkeen omalle paikalleen.

KÄYTTÖ Kiristimen asento Määritä kiristimen asento työkappaleen paksuuden mukaan käyttäen apuna poranterän kärjen ja kengän asentoja. Voit muuttaa kiristimen asentoa vetämällä tai työntämällä kiristinvipua ensin ja siirtämällä vivun sitten sopivaan asentoon. Palauta vipu takaisin alkuasentoon kiristimen asentoa muutettuasi. (kuva 15) HUOMAUTUS:

• Kun muutat kiristimen asentoa, pidä varresta kiinni, ennen kuin liikutat kiristinvipua. Pidä varresta kiinni ja työnnä tai vedä kiristinvivusta niin, että varsi ei liiku tahattomasti. HUOMAUTUS:
• Kun kiristin on tiukattu, on porakoneen pidikkeen suurin liikkuma kahvasta ylöspäin vedettäessä 47 mm. (kuva 16)

Kahvasarja Porauslaite Vipu Telineen pohja Porauskohdan asemointi (kuva 17) Merkitse porauskohta työkappaleeseen koskettamalla sen pintaa kevyesti poran kärjellä niin, että se jää terän ja kengän väliin. HUOMAUTUS:

• Aseta työkappale tässä vaiheessa niin, että mahdollisimman suuri osa siitä koskettaa kenkää. Poraaminen Tämä työkalu on tarkoitettu metallin poraamiseen. Käytä koneöljyä porauksen yhteydessä. Kun porauskohta on määritetty, käynnistä pora ja aloita poraaminen nostamalla kahvaa ylöspäin. HUOMAUTUS:
• Paina kahvaa alaspäin kevyesti ja varovasti niin, että poranterän pyöriminen ei hidastu.
• Pidä porasta tukevasti kiinni niin, että terä on kohtisuorassa työkappaleeseen nähden.
• Työkaluun/terään kohdistuu valtava kiertovoima terän puhkaistessa työkappaleen. Paina kahvaa aiempaa kevyemmin ja ole muutenkin varovainen, kun terä alkaa työntyä työkappaleen läpi. KUNNOSSAPITO HUOMAUTUS:
• Varmista aina ennen tarkastuksia tai huoltotöitä, että laite on sammutettu ja kytketty irti virtalähteestä. Hiiliharjojen vaihtaminen Irrota ja tarkasta hiiliharjat säännöllisesti. Vaihda harjat, kun ne ovat kuluneet rajamerkkiin asti. Pidä hiiliharjat puhtaina ja varmista, että ne pääsevät liukumaan vapaasti pidikkeissään. Molemmat hiiliharjat on vaihdettava yhtä aikaa. Käytä vain identtisiä hiiliharjoja. (kuva 18) Irrota harjanpidikkeiden kuvut ruuvitaltalla. Irrota kuluneet hiiliharjat, asenna uudet, ja kiinnitä pidikkeiden kuvut. (kuva 19) Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltotyöt ja säädöt on teetettävä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttäen. LISÄVARUSTEET HUOMAUTUS:
• Seuraavia lisävarusteita tai laitteita suositellaan käytettäväksi tässä ohjeessa kuvatun Makita-työkalun kanssa. Muiden lisävarusteiden tai laitteiden käyttö voi aiheuttaa vammautumisriskin. Käytä lisävarustetta tai laitetta vain ilmoitettuun käyttötarkoitukseen. Jos tarvitset lisätietoja näistä lisävarusteista, ota yhteys paikalliseen Makita-huoltopisteeseen.
