MANUAL DE UTILIZADOR 6305W MAKITA

Furadora portátil Manual de instruções DK Transportabelt trykbor Brugsanvisning

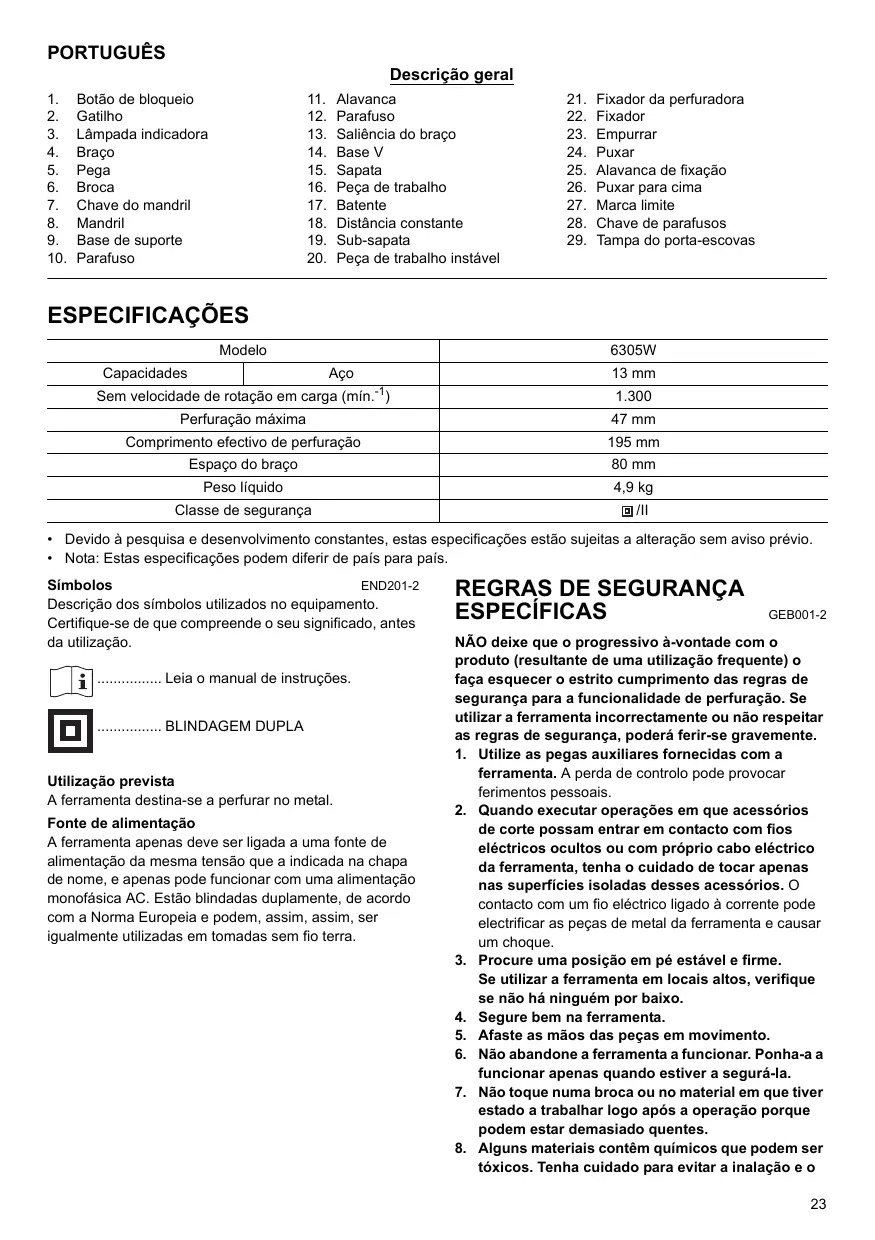

Botão de bloqueio Gatilho Lâmpada indicadora Braço Pega Broca Chave do mandril Mandril Base de suporte Parafuso Alavanca Parafuso Saliência do braço Base V Sapata Peça de trabalho Batente Distância constante Sub-sapata Peça de trabalho instável

Fixador da perfuradora Fixador Empurrar Puxar Alavanca de fixação Puxar para cima Marca limite Chave de parafusos Tampa do porta-escovas ESPECIFICAÇÕES Modelo Capacidades 6305W Aço 13 mm Sem velocidade de rotação em carga (mín.-1)

Perfuração máxima 47 mm Comprimento efectivo de perfuração 195 mm Espaço do braço 80 mm Peso líquido 4,9 kg Classe de segurança /II

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.
• Nota: Estas especificações podem diferir de país para país. END201-2 Símbolos Descrição dos símbolos utilizados no equipamento. Certifique-se de que compreende o seu significado, antes da utilização. ................ Leia o manual de instruções. ................ BLINDAGEM DUPLA Utilização prevista A ferramenta destina-se a perfurar no metal. Fonte de alimentação A ferramenta apenas deve ser ligada a uma fonte de alimentação da mesma tensão que a indicada na chapa de nome, e apenas pode funcionar com uma alimentação monofásica AC. Estão blindadas duplamente, de acordo com a Norma Europeia e podem, assim, assim, ser igualmente utilizadas em tomadas sem fio terra.

ESPECÍFICAS GEB001-2 NÃO deixe que o progressivo à-vontade com o produto (resultante de uma utilização frequente) o faça esquecer o estrito cumprimento das regras de segurança para a funcionalidade de perfuração. Se utilizar a ferramenta incorrectamente ou não respeitar as regras de segurança, poderá ferir-se gravemente.

1. Utilize as pegas auxiliares fornecidas com a

ferramenta. A perda de controlo pode provocar ferimentos pessoais.

2. Quando executar operações em que acessórios

de corte possam entrar em contacto com fios eléctricos ocultos ou com próprio cabo eléctrico da ferramenta, tenha o cuidado de tocar apenas nas superfícies isoladas desses acessórios. O contacto com um fio eléctrico ligado à corrente pode electrificar as peças de metal da ferramenta e causar um choque.

3. Procure uma posição em pé estável e firme.

Se utilizar a ferramenta em locais altos, verifique se não há ninguém por baixo.

4. Segure bem na ferramenta.

5. Afaste as mãos das peças em movimento.

6. Não abandone a ferramenta a funcionar. Ponha-a a

funcionar apenas quando estiver a segurá-la.

7. Não toque numa broca ou no material em que tiver

estado a trabalhar logo após a operação porque podem estar demasiado quentes.

8. Alguns materiais contêm químicos que podem ser

tóxicos. Tenha cuidado para evitar a inalação e o

contacto da pele com o pó produzido. Obedeça às instruções de segurança do fornecedor do material.

GUARDE ESTAS INSTRUÇÕES

AVISO: A UTILIZAÇÃO INCORRECTA ou o não cumprimento das regras de segurança fornecidas neste manual de instruções podem provocar ferimentos graves.

FUNCIONAMENTO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e com o fio desligado da corrente antes de proceder a ajustamentos ou testar a ferramenta. O gatilho/interruptor (Fig. 1) PRECAUÇÃO:
• Antes de inserir a ficha da ferramenta na tomada, verifique se o gatilho está a funcionar correctamente e se volta à posição “OFF” quando o solta. ponteiros do relógio. Certifique-se de que aperta uniformemente todos os três orifícios do mandril. Para remover a broca, rode a chave do mandril no sentido contrário ao dos ponteiros do relógio e desaperte o mandril à mão. Após utilizar a chave do mandril, certifique-se de que regressa à posição original. Suporte de perfuração PRECAUÇÃO:
• Levante totalmente a perfuradora quando instalar o suporte de perfuração. Base de suporte - - - utilizar parafusos M6 x 14 Alavanca - - - utilizar parafusos M6 x 10 Retire a base de suporte da mala metálica de transporte e fixe-a na sapata com dois parafusos. (Fig. 5) PRECAUÇÃO:
• Retire a pega da ferramenta quando utilizar o suporte de perfuração. Para instalar a alavanca no braço, utilize os dois orifícios na alavanca. Instale o orifício no cimo da alavanca na saliência do braço e fixe-o com o parafuso noutro orifício. Para pôr a ferramenta a funcionar, prima o gatilho. Para parar a ferramenta, solte o gatilho. Fixe a ferramenta à mesa ou uma superfície estável e nivelada. (Fig. 6) Para um funcionamento contínuo, puxe o gatilho e pressione o botão de bloqueio. Fixe e bloqueie a peça de trabalho para evitar que rode, utilizando os orifícios ranhurados existentes na base. (Fig. 7) Para parar a ferramenta da posição de bloqueada, puxe totalmente o gatilho e solte-o. Lâmpada indicadora (Fig. 2) Base V - - - utilizar parafusos M6 x 16 (Fig. 8 e 9) A lâmpada indicadora verde de alimentação ligada acende-se quando a ferramenta é ligada à tomada. Se a lâmpada indicadora se acender mas a ferramenta não se iniciar, mesmo que a ferramenta seja ligada, as escovas de carvão poderão estar gastas ou o motor ou interruptor podem estar avariados. Se a lâmpada indicadora não se acender, o cabo de alimentação ou a lâmpada indicadora podem estar avariados. Quando o cabo de alimentação está avariado, a ferramenta não se inicia nem se acende a lâmpada indicadora. Quando a lâmpada indicadora estiver avariada, a ferramenta inicia-se sem que a lâmpada indicadora se acenda. A base V permite que uma broca seja segura na perpendicular em relação à peça de trabalho quando perfurar a peça de trabalho com uma secção redonda, tal como um tubo de aço ou semelhante. MONTAGEM Fixe o batente com o parafuso e anilhas fornecidos numa caixa, juntamente com a ferramenta. PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está desligada e com o fio desligado da corrente antes de efectuar qualquer trabalho com a ferramenta. Instalar a pega (Fig. 3) Instale correctamente a pega no braço fornecido numa caixa, juntamente com a ferramenta. Instalar ou retirar a broca (Fig. 4) Para instalar a porca, coloque-a no mandril, até ao fundo. Aperte o mandril à mão. Coloque a chave do mandril em cada um dos três orifícios e aperte no sentido dos

Fixe a base V com o parafuso fornecido numa caixa, juntamente com a ferramenta. Batente - - - utilizar parafusos M 5 x 16 e anilha 5 (Fig. 10 e 11) O batente permite que o operador perfure mantendo uma distância constante em relação à extremidade da peça de trabalho. Sub-sapata - - - utilizar parafusos M 6 x 16 (Fig. 12 - 14) Utilize a sub-sapata quando a peça de trabalho estiver instável, tal como ilustrado. Fixe a sub-sapata à sapata com parafusos (2 unidades) fornecida numa caixa, juntamente com a ferramenta. FUNCIONAMENTO Posicionar o fixador Determine a posição do fixador, tendo em conta a posição da ponta da broca e a sapata, consoante a espessura da peça de trabalho. Para mudar a posição do fixador, puxe ou empurre primeiro a alavanca de fixação e, de seguida, mova a alavanca para a posição pretendida. Após mudar, volte a colocar a alavanca de fixação na posição original. (Fig. 15) PRECAUÇÃO:

• Quando mudar a posição do fixador, certifique-se de que segura no braço antes de accionar a alavanca de fixação. Com o braço seguro, empurre ou puxe a alavanca de fixação de forma a que o braço não se mova inesperadamente. NOTA:
• Após a colocação do fixador, o curso máximo do fixador da perfuradora é de 47 mm, puxando a pega para cima. (Fig. 16) Posicionar o orifício de perfuração (Fig. 17) Faça uma pequena marca como uma posição de perfuração de um orifício na peça de trabalho, colocando a ponta da broca na superfície da peça de trabalho, de forma a que se encontre entre a broca e a sapata. PRECAUÇÃO:
• Coloque a peça de trabalho de forma a que a sapata toque ao máximo na peça de trabalho. Mantenha-as limpas e soltas para poderem deslizar nos suportes. Substitua as duas ao mesmo tempo. As escovas de um mesmo par utilizado devem ser idênticas. (Fig. 18) Utilize uma chave de parafusos para remover as tampas do porta-escovas. Retire as escovas usadas, coloque umas novas e volte e fixe as tampas dos porta-escovas. (Fig. 19) Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, reparações, operações de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados e, no caso de substituição de peças, estas devem ser igualmente Makita. ACESSÓRIOS PRECAUÇÃO:
• Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de outros acessórios ou extensões podem provocar ferimentos. Utilize cada acessório ou extensão apenas para o fim indicado. Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

Brocas de perfuração Chave do mandril Conjunto do apoio Sonda Alavanca Base de suporte Função de perfuração A ferramenta destina-se a perfurar no metal. Aplique lubrificante de máquinas quando perfurar. Após determinar a posição de um orifício, ligue a ferramenta e inicie a perfuração, puxando a pega para cima. PRECAUÇÃO:

• Prima leve e suavemente a pega, de forma a que o número de rotações da broca não diminua.
• Segure bem na ferramenta, de forma que a broca esteja perpendicular à peça de trabalho.
• No início da perfuração já é exercida uma enorme força de torção na broca e na própria ferramenta. Reduza a força aplicada na pega puxando-a mais levemente e tenha cuidado quando a broca começar a atravessar a peça de trabalho. MANUTENÇÃO PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está desligada e o fio desligado da corrente antes de inspeccionar ou fazer a manutenção da ferramenta. Substituição de escovas de carvão Remova e verifique regularmente as escovas de carvão. Substitua-as quando o desgaste chegar à marca limite.

DECLARAÇÃO DE CONFORMIDADE DA CE
