MANUAL DE UTILIZADOR DLM330Z MAKITA

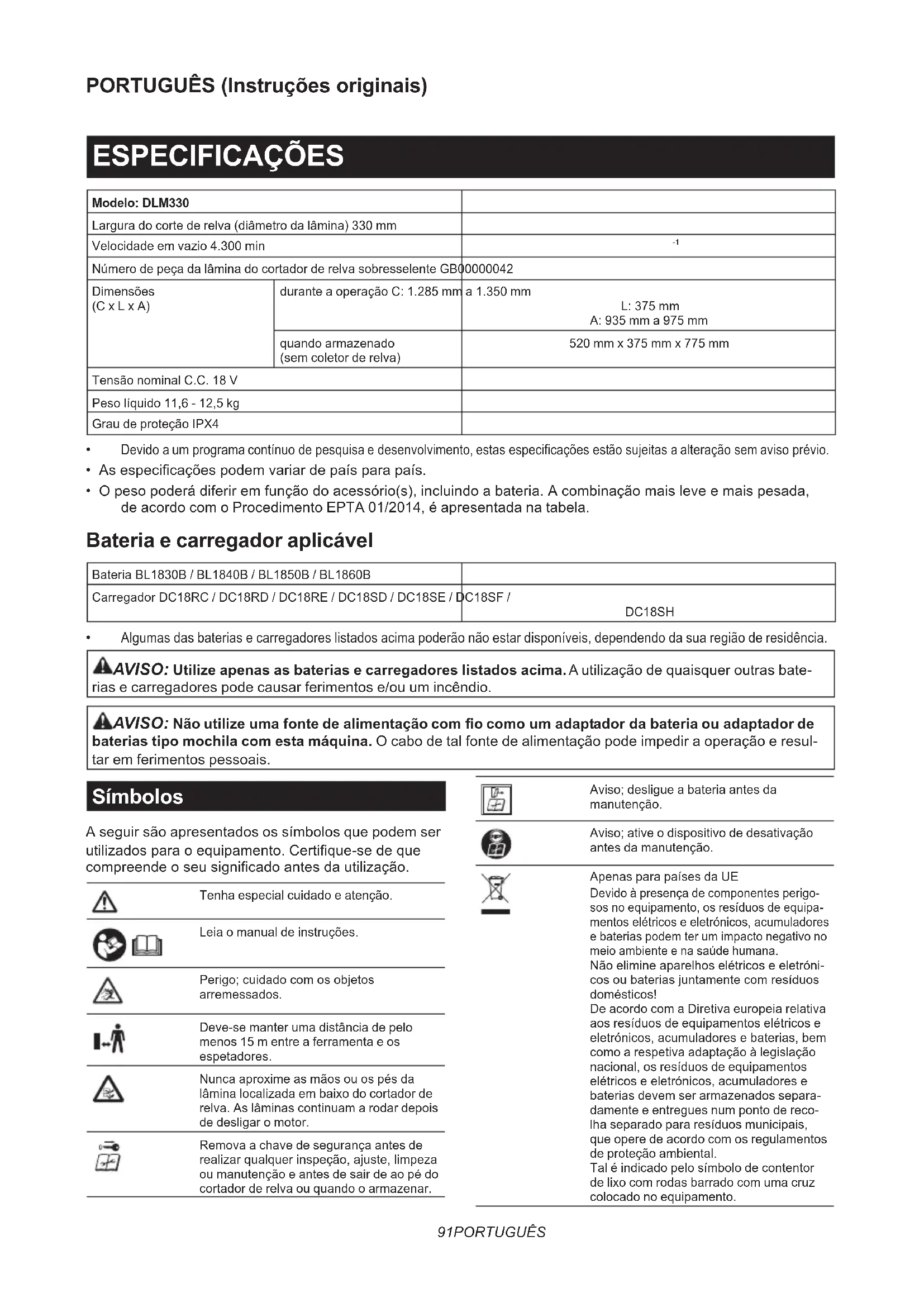

Número de peça da lâmina do cortador de relva sobresselente GB00000042 Dimensões (C x L x A) durante a operação C: 1.285 mm a 1.350 mm L: 375 mm A: 935 mm a 975 mm quando armazenado (sem coletor de relva) 520 mm x 375 mm x 775 mm Tensão nominal C.C. 18 V Peso líquido 11,6 - 12,5 kg Grau de proteção IPX4

Devido a um programa contínuo de pesquisa e desenvolvimento, estas especicações estão sujeitas a alteração sem aviso prévio.

• As especicações podem variar de país para país.

• O peso poderá diferir em função do acessório(s), incluindo a bateria. A combinação mais leve e mais pesada, de acordo com o Procedimento EPTA 01/2014, é apresentada na tabela. Bateria e carregador aplicável Bateria BL1830B / BL1840B / BL1850B / BL1860B Carregador DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência. AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras bate- rias e carregadores pode causar ferimentos e/ou um incêndio. AVISO: Não utilize uma fonte de alimentação com o como um adaptador da bateria ou adaptador de baterias tipo mochila com esta máquina. O cabo de tal fonte de alimentação pode impedir a operação e resul- tar em ferimentos pessoais. Símbolos A seguir são apresentados os símbolos que podem ser utilizados para o equipamento. Certique-se de que compreende o seu signicado antes da utilização. Tenha especial cuidado e atenção. Leia o manual de instruções. Perigo; cuidado com os objetos arremessados. Deve-se manter uma distância de pelo menos 15 m entre a ferramenta e os espetadores. Nunca aproxime as mãos ou os pés da lâmina localizada em baixo do cortador de relva. As lâminas continuam a rodar depois de desligar o motor. Remova a chave de segurança antes de realizar qualquer inspeção, ajuste, limpeza ou manutenção e antes de sair de ao pé do cortador de relva ou quando o armazenar. Aviso; desligue a bateria antes da manutenção. Aviso; ative o dispositivo de desativação antes da manutenção. Apenas para países da UE Devido à presença de componentes perigo- sos no equipamento, os resíduos de equipa- mentos elétricos e eletrónicos, acumuladores e baterias podem ter um impacto negativo no meio ambiente e na saúde humana. Não elimine aparelhos elétricos e eletróni- cos ou baterias juntamente com resíduos domésticos! De acordo com a Diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias, bem como a respetiva adaptação à legislação nacional, os resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias devem ser armazenados separa- damente e entregues num ponto de reco- lha separado para resíduos municipais, que opere de acordo com os regulamentos de proteção ambiental. Tal é indicado pelo símbolo de contentor de lixo com rodas barrado com uma cruz colocado no equipamento.92 PORTUGUÊS

Nível de potência sonora garantido de acordo com a Diretiva de ruído ambiente da UE.

Nível de potência sonora de acordo com o Regulamento de controlo do ruído de NSW da Austrália Utilização a que se destina A máquina serve para cortar a relva. Ruído A característica do nível de ruído A determinado de acordo com a EN 60335-2-77, IEC 62841-4-3: Nível de pressão acústica (L

) : 82,4 dB (A) Nível de potência acústica (L

) : 89,0 dB (A) Variabilidade (K): 3 dB (A) NOTA: O(s) valor(es) da emissão de ruído indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas. NOTA: O(s) valor(es) da emissão de ruído indicado(s) pode também ser utilizado na avaliação preliminar da exposição. AVISO: Utilize protetores auriculares. AVISO: A emissão de ruído durante a utiliza- ção real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada. AVISO: Certique-se de identicar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em con- dições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a fer- ramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento). Vibração Valor total da vibração (soma vetorial tri-axial) determi- nado de acordo com a EN 60335-2-77, IEC 62841-4-3: Emissão de vibração (a

NOTA: O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas. NOTA: O(s) valor(es) total(ais) de vibração indicado(s) pode também ser utilizado na avaliação preliminar da exposição. AVISO: A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das for- mas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada. AVISO: Certique-se de identicar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento). Declaração de conformidade da CE Apenas para os países europeus A declaração de conformidade da CE está incluída como Anexo A neste manual de instruções.

Avisos gerais de segurança para ferramentas elétricas AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especicações for- necidos com esta ferramenta elétrica. O não cumprimento de todas as instruções indicadas em baixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instru- ções para futuras referências. O termo “ferramenta elétrica” nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de bateria (sem cabo). Segurança da área de trabalho

1. Mantenha a área de trabalho limpa e bem ilu-

minada. As áreas desordenadas e escuras convi- dam a acidentes.

2. Não opere as ferramentas elétricas em

atmosferas explosivas, como na presença de líquidos, gases ou poeiras inamáveis. As ferramentas elétricas criam faíscas que podem inamar as poeiras ou fumos.

3. Mantenha as crianças e outras pessoas pre-

sentes afastadas enquanto utiliza a ferramenta elétrica. As distrações podem fazê-lo perder o controlo. Segurança elétrica

1. As chas da ferramenta elétrica têm de cor-

responder à tomada. Nunca modique a cha de forma alguma. Não utilize nenhuma cha adaptadora com ferramentas elétricas ligadas à terra (massa). As chas não modicadas e as tomadas correspondentes reduzirão o risco de choque elétrico.

2. Evite o contacto do corpo com superfícies

ligadas à terra ou à massa, como tubagens, radiadores, coberturas e arrefecedores. Há um risco aumentado de choque elétrico se o seu corpo estiver ligado à terra ou à massa.

3. Não utilize o cortador de relva em condições

chuvosas ou de humidade. Tal pode aumentar o risco de choque elétrico.

4. Não force o cabo. Nunca utilize o cabo para

transportar, puxar ou desligar a ferramenta elétrica da tomada. Mantenha o cabo afastado do calor, óleo, extremidades aguçadas ou peças em movimento. Os cabos danicados ou emaranhados aumentam o risco de choque elétrico.93 PORTUGUÊS

5. Quando utilizar uma ferramenta elétrica no

exterior, utilize um cabo de extensão ade- quado para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque elétrico.

6. Se for inevitável utilizar uma ferramenta elé-

trica num local húmido, utilize uma alimenta- ção protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque elétrico.

7. As ferramentas elétricas podem produzir cam-

pos eletromagnéticos (CEM) que não são noci- vos para o utilizador. Contudo, os utilizadores de marcapassos e de outros dispositivos médicos similares devem contactar o fabricante do seu dis- positivo e/ou médico para obter aconselhamento antes de operar esta ferramenta elétrica. Segurança pessoal

1. Mantenha-se alerta, tome atenção ao que

está a fazer e utilize o senso comum quando utilizar uma ferramenta elétrica. Não utilize uma ferramenta elétrica se estiver cansado ou sob a inuência de estupefacientes, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de uma ferramenta elétrica pode resultar em ferimentos pessoais graves.

2. Utilize equipamento de proteção pessoal. Use

sempre óculos de proteção. Os equipamentos de proteção, como uma máscara contra a poeira, calçado de segurança antiderrapante, capacete ou proteção auricular utilizados para as condições adequadas, reduzirão os ferimentos pessoais.

3. Previna o arranque não intencional.

Certique-se de que o interruptor está na posi- ção de desligado antes de ligar a uma fonte de alimentação e/ou à bateria, pegar ou trans- portar a ferramenta. Transportar as ferramentas elétricas com o dedo no interruptor ou dar energia a uma ferramenta elétrica que tenha o interruptor ligado, pode dar origem a acidentes.

Remova qualquer chave de ajuste antes de forne- cer eletricidade à ferramenta elétrica. Uma chave deixada ligada a uma peça rotativa da ferramenta elétrica pode resultar em ferimentos pessoais.

5. Não se estique demasiado. Mantenha sempre

os pés bem assentes e em equilíbrio. Isto per- mite um melhor controlo da ferramenta elétrica em situações inesperadas.

6. Vista-se adequadamente. Não use vestuário

solto ou joalharia. Mantenha o cabelo e o ves- tuário afastados das peças em movimento. O vestuário solto, a joalharia ou o cabelo comprido pode ser apanhado pelas peças em movimento.

7. Se forem fornecidos dispositivos para a liga-

ção da instalação de extração e recolha de poeiras, certique-se de que estão correta- mente ligados e que são utilizados adequada- mente. A utilização de recolha de poeiras pode reduzir os perigos relacionados com as poeiras.

8. Não permita que a familiaridade adquirida

pelo uso frequente das ferramentas o tornem complacente e o faça ignorar os princípios de segurança da ferramenta. Uma ação descui- dada pode causar lesões graves numa fração de segundos.

9. Use sempre óculos de proteção para proteger

os seus olhos contra lesões quando utilizar ferramentas elétricas. Os óculos de proteção devem cumprir os requisitos da ANSI Z87.1 nos EUA, EN 166 na Europa ou AS/NZS 1336 na Austrália/Nova Zelândia. Na Austrália/Nova Zelândia, é legalmente obrigatório o uso de um protetor facial para proteger o seu rosto também. Cabe ao empregador a responsabilidade de impor o uso de equipamentos de proteção e segurança apropriados por parte dos opera- dores de ferramentas e por parte de outras pessoas na área de trabalho imediata. Utilização e cuidados a ter com a ferramenta elétrica

Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a aplicação. A ferramenta elétrica correta fará o serviço melhor e de forma mais segura à velocidade para a qual foi concebida.

2. Não utilize a ferramenta elétrica se o interrup-

tor não ligar e desligar a ferramenta. Qualquer ferramenta elétrica que não possa ser contro- lada com o interruptor é perigosa e tem de ser reparada.

3. Desligue a cha da fonte de alimentação e/ou

remova o conjunto de baterias, caso removí- vel, da ferramenta elétrica antes de proceder a ajustes, substituir acessórios ou guardar ferramentas elétricas. Tais medidas de segu- rança preventivas reduzem o risco de arranque acidental da ferramenta elétrica.

4. Guarde as ferramentas elétricas que não estão

a ser utilizadas fora do alcance das crianças e não permita que as pessoas que não estão familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores sem formação.

Faça a manutenção de ferramentas elétricas e acessórios. Verique o desalinhamento ou dobra de peças giratórias, quebra de peças e qualquer outra condição que possa afetar o fun- cionamento da ferramenta elétrica. Caso dani- cada, solicite a reparação da ferramenta elétrica antes de utilizá-la. Muitos acidentes são causados pela fraca manutenção de ferramentas elétricas.

6. Mantenha as ferramentas de corte aadas e

limpas. Quando as ferramentas de corte com extremidades de corte aadas recebem uma manutenção adequada, é menos provável que prendam e são mais fáceis de controlar.94 PORTUGUÊS

7. Utilize a ferramenta elétrica, os acessórios e

as brocas da ferramenta, etc. de acordo com estas instruções, tendo em conta as condi- ções de trabalho e o trabalho a ser realizado. A utilização da ferramenta elétrica para operações diferentes das pretendidas pode resultar em situações perigosas.

8. Mantenha secas, limpas e sem óleo e graxa as

pegas e as superfícies onde vai agarrar a ferra- menta. As pegas e as superfícies onde vai agar- rar a ferramenta escorregadias não permitem o manuseamento seguro e o controlo da ferramenta em situações inesperadas.

9. Quando utilizar a ferramenta, não use ves-

tuário prossional ou luvas que possam car enredados. O enredamento de vestuário pros- sional ou luvas nas peças móveis poderá resultar em lesão física. Utilização e cuidados com a ferramenta a bateria

1. Recarregue apenas com o carregador especi-

cado pelo fabricante. Um carregador adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.

2. Utilize as ferramentas elétricas apenas com as

baterias especicamente designadas. A utiliza- ção de uma bateria diferente pode criar um risco de ferimentos e de incêndio.

3. Quando a bateria não está a ser utilizada, man-

tenha-a afastada de outros objetos metálicos, como clipes, moedas, chaves, pregos, parafu- sos ou outros objetos metálicos pequenos que possam fazer a ligação entre os dois termi- nais. Colocar os terminais da bateria em curto-cir- cuito um com o outro pode provocar queimaduras ou um incêndio.

4. Em condições abusivas, o líquido pode ser

ejetado da bateria; evite o contacto com o mesmo. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure também assistência médica. O líquido ejetado da bateria pode provo- car irritações ou queimaduras.

Não utilize um conjunto de baterias ou uma ferramenta que se encontrem danicados ou modicados. As baterias danicadas ou modica- das poderão exibir um comportamento imprevisível, resultando em incêndio, explosão ou risco de lesão.

6. Não exponha um conjunto de baterias ou

uma ferramenta a incêndio ou temperatura excessiva. A exposição a incêndio ou a uma temperatura superior a 130 °C poderá causar uma explosão.

7. Siga todas as instruções de carregamento e

não carregue o conjunto de baterias ou fer- ramenta fora da amplitude de temperaturas especicada nas instruções. O carregamento impróprio ou a temperaturas fora da amplitude especicada poderá danicar a bateria e aumen- tar o risco de incêndio. Assistência

1. A ferramenta elétrica deve receber assistência

por parte de pessoal qualicado que utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida.

2. Nunca repare conjuntos de baterias danica-

dos. A reparação de conjuntos de baterias apenas deve ser realizada pelo fabricante ou por presta- dores de serviços autorizados.

3. Siga as instruções para lubricação e

mudança de acessórios. Avisos de segurança da Cortadora de Grama a Bateria

1. Não utilize o cortador de relva em más con-

dições atmosféricas, especialmente quando existe o risco de relâmpagos. Isto reduz o risco de ser atingido por um relâmpago.

Inspecione cuidadosamente a área quanto a fauna selvagem na qual o cortador de relva tem de ser utilizado. A fauna selvagem poderá ser ferida pelo cortador de relva durante o funcionamento.

3. Inspecione cuidadosamente a área na qual o

cortador de relva tem de ser utilizado e remova todas as pedras, paus, os, ossos e outros objetos estranhos. Os objetos projetados podem causar ferimentos pessoais.

4. Antes de utilizar o cortador de relva, inspe-

cione sempre visualmente para vericar se a lâmina e o conjunto da lâmina não estão des- gastados ou danicados. As peças desgastadas ou danicadas aumentam o risco de ferimentos.

Verique o coletor de relva frequentemente para ver se apresenta desgaste ou deterioração. Um coletor de relva desgastado ou danicado pode aumentar o risco de ferimentos pessoais.

Mantenha os resguardos devidamente insta- lados. Os resguardos devem estar em bom estado e devidamente instalados. Um resguardo solto, danicado ou que não esteja a funcionar cor

retamente pode resultar em ferimentos corporais.

7. Mantenha todas as entradas de ar de arre-

fecimento livres de resíduos. As entradas de ar bloqueadas e os detritos podem resultar em sobreaquecimento ou risco de incêndio.

8. Use sempre calçado antiderrapante e de pro-

teção enquanto utiliza o cortador de relva. Não utilize o cortador de relva se estiver descalço ou calçando sandálias abertas. Isto reduz a possibilidade de ferimentos nos pés resultante do contacto com a lâmina móvel.

Use sempre calças compridas enquanto utiliza o cortador de relva. A pele exposta aumenta a probabili- dade de ferimentos resultantes de objetos projetados.

10. Não utilize o cortador de relva em erva

molhada. Caminhe, nunca corra. Isto reduz o risco de deslizamento e queda que podem resul- tar em lesões físicas.

11. Não utilize o cortador de relva em terrenos

excessivamente íngremes. Isto reduz o risco de perda de controlo, deslizamento e queda que podem resultar em lesões físicas.

12. Quando estiver a trabalhar em declives, certi-

que-se sempre onde posiciona os pés, traba- lhe sempre em toda a face dos declives, nunca para cima ou para baixo e exerça de extremo cuidado quando mudar de direção. Isto reduz o risco de perda de controlo, deslizamento e queda que podem resultar em lesões físicas.95 PORTUGUÊS

13. Tenha muito cuidado quando inverter ou puxar

o cortador de relva na sua direção. Esteja sempre ciente da área circundante. Isto reduz o risco de tropeçamento durante o funcionamento.

14. Não toque nas lâminas e noutras peças

móveis perigosas enquanto ainda estiverem em movimento. Isto reduz o risco de ferimentos causados por peças móveis.

Quando desimpedir material encravado ou realizar a limpeza do cortador de relva, certique-se de que todos os interruptores de alimentação estão desli- gados e que o conjunto de baterias está desligado. O funcionamento inesperado do cortador de relva pode resultar em ferimentos corporais graves. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO permita que o conforto ou a familiaridade com o produto (adquirido com o uso repetido) substitua a adesão estrita às regras de segurança da ferramenta. A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais graves.

INSTRUÇÕES DE SEGURANÇA

IMPORTANTES AVISO: Leia todos os avisos de segurança e todas as instruções. O não cumprimento de todos os avisos e instruções pode originar choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instru- ções para futuras referências. Formação

1. Leia atentamente as instruções. Familiarize-se

com os controlos e a utilização adequada do cortador de relva.

Nunca permita que crianças nem pessoas não familiarizadas com estas instruções utilizem o cortador de relva. A idade do operador pode ser restringida de acordo com os regulamentos locais.

Nunca utilize o cortador de relva se as pessoas, espe- cialmente crianças, ou animais estiverem por perto.

4. Lembre-se de que o operador ou utilizador

é responsável por acidentes ou riscos que ocorram a outras pessoas ou que daniquem a propriedade alheia.

5. Deve supervisionar as crianças para garantir

que elas não brincam com o cortador de relva.

6. Condição física - Não opere o cortador de relva

se estiver sob a inuência de drogas, bebidas alcoólicas ou qualquer medicamento. Preparação

1. Utilize sempre calçado apropriado e calças

compridas quando utilizar o cortador de relva. Não utilize o cortador de relva se estiver des- calço ou calçando sandálias abertas. Evite vestir roupas largas, usar joias soltas ou com pingentes ou gravatas. Podem car presas nas peças em movimento.

2. Antes da utilização, inspecione sempre visual-

mente o cortador de relva quanto a resguardos ou protetores danicados, em falta ou mal colocados.

3. Certique-se de que não há outras pessoas na

área antes de cortar a relva. Pare o cortador de relva se alguém entrar na área.

4. Não insira a chave de segurança no cortador

de relva antes de estar pronto a ser utilizado.

5. Use sempre óculos de proteção para proteger

os seus olhos contra lesões quando utilizar ferramentas elétricas. Os óculos de proteção devem cumprir os requisitos da ANSI Z87.1 nos EUA, EN 166 na Europa ou AS/NZS 1336 na Austrália/Nova Zelândia. Na Austrália/Nova Zelândia, é legalmente obrigatório o uso de um protetor facial para proteger o seu rosto também. Cabe ao empregador a responsabilidade de impor o uso de equipamentos de proteção e segurança apropriados por parte dos opera- dores de ferramentas e por parte de outras pessoas na área de trabalho imediata.

6. Verique cuidadosamente as lâminas ou os

pernos da lâmina para ver se estão rachados ou danicados antes da operação. Substitua imediatamente as lâminas ou os pernos da lâmina rachados ou danicados.

7. Antes de começar a cortar a relva, remova os

objetos estranhos como pedras, os, garrafas, ossos e paus grandes da área de trabalho para evitar ferimentos pessoais ou danos no corta- dor de relva.

8. Os objetos atingidos pela lâmina do cortador

de relva podem provocar ferimentos graves nas pessoas. O relvado deve ser sempre cui- dadosamente inspecionado e limpo de todos os objetos antes de cada corte da relva.

9. Esteja atento a orifícios, sulcos, colisões,

rochas ou outros objetos ocultos. O terreno irregular pode provocar um acidente de escor- regamento e queda. A relva alta pode ocultar obstáculos.

10. Utilize equipamento de proteção pessoal. Use

sempre óculos de proteção. Os equipamentos de proteção, como uma máscara contra a poeira, calçado de segurança antiderrapante, capacete ou proteção auricular utilizados para as condições adequadas, reduzirão os ferimentos pessoais.96 PORTUGUÊS Operação

1. Não se estique demasiado. Mantenha sem-

pre o equilíbrio. Assegure-se sempre do seu posicionamento em declives. Caminhe, nunca corra.

2. Pare o cortador de relva e remova a chave de

segurança, e assegure que todas as peças móveis pararam completamente: - sempre que se afastar do cortador de relva, - antes de limpar bloqueios ou desentupir a saída de relva, - antes de vericar, limpar ou trabalhar no cortador de relva, - depois de bater num objeto estranho. Inspecione o cortador de relva quanto a danos e repare-o antes de reiniciar e operar o corta- dor de relva, - sempre que o cortador de relva começar a vibrar de forma invulgar.

3. Nunca opere o cortador de relva com res-

guardos ou protetores defeituosos ou sem os dispositivos de segurança instalados, por exemplo, os deetores e/ou o coletor de relva.

4. Evite utilizar o cortador de relva em más con-

dições atmosféricas, especialmente quando houver risco de relâmpagos.

5. Use sempre proteção ocular e calçado robusto

enquanto opera o cortador de relva.

6. Opere o cortador de relva só durante o dia ou

com boa iluminação articial.

7. Ligue cuidadosamente o cortador de relva, de

acordo com as instruções e com os pés bem afastados da(s) lâmina(s).

8. Previna-se contra ferimentos nos pés e nas

mãos provocados pelas lâminas do cortador de relva.

9. Garanta sempre que as aberturas de ventila-

ção são mantidas livres de resíduos.

10. Em terrenos inclinados, corte a relva trans-

versalmente, nunca para cima e para baixo. Tenha muito cuidado ao mudar de direção em declives. Não corte relva em terrenos extrema- mente inclinados.

11. Tenha muito cuidado quando inverter ou puxar

o cortador de relva na sua direção.

Pare a(s) lâmina(s) se tiver de inclinar o cortador de relva para o transportar quando cruzar áreas não relvadas e quando transportar o cortador de relva de e para a área onde será utilizado.

13. Não incline o cortador de relva quando ligar

o motor, a menos que tenha de inclinar o cor- tador de relva para o ligar. Neste caso, não o incline mais do que o necessário e levante apenas a parte que está afastada do operador. Assegure sempre que tem as duas mãos na posição operacional antes de voltar a colocar o cortador de relva no chão.

14. Não ponha as mãos ou pés perto nem debaixo

das peças rotativas. Mantenha-se sempre afastado da abertura de descarga.

15. Não transporte o cortador de relva enquanto

16. Evite operar o cortador de relva em relva

17. Segure o guiador sempre com rmeza.

18. Não agarre nas lâminas de corte expostas

nem nos bordos cortantes quando levantar ou segurar o cortador de relva.

19. Mantenha as mãos e os pés afastados das

lâminas rotativas. Precaução - As lâminas con- tinuam a rodar depois de desligar o cortador de relva.

20. Pare imediatamente a operação se observar

algo fora do normal. Desligue o cortador de relva e remova a chave de segurança. Em seguida, inspecione o cortador de relva.

21. Nunca tente fazer ajustes na altura de corte

enquanto o cortador de relva está em funcio- namento se o cortador de relva dispuser da funcionalidade de ajuste da altura de corte.

22. Liberte a alavanca do interruptor e espere que

a lâmina pare de rodar antes de atravessar zonas pavimentadas, passeios, ruas ou qual- quer área com gravilha. Retire também a chave de segurança quando se afastar do cortador de relva, quando se esticar para apanhar ou remover qualquer objeto do caminho ou por qualquer outro motivo que possa distraí-lo do que está a fazer.

23. Se o cortador de relva bater num objeto estra-

nho, siga os passos abaixo: - Pare o cortador de relva, liberte a alavanca do interruptor e aguarde até a lâmina parar completamente. - Retire a chave de segurança e a bateria. - Inspecione cuidadosamente o cortador de relva para ver se apresenta algum dano. - Substitua a lâmina se apresentar qualquer tipo de dano. Repare qualquer dano antes de reini- ciar e continuar a utilizar o cortador de relva.

24. Não ligue o cortador de relva quando estiver

em frente da abertura de descarga.

25. Se o cortador de relva começar a vibrar anor-

malmente (verique imediatamente) - inspecione quanto a danos, - substitua ou repare as peças danicadas, - verique se há peças soltas e aperte-as.

26. Nunca aponte o material descarregado na

direção de outras pessoas. Evite descarregar material contra uma parede ou obstrução. O material pode fazer ricochete de volta na direção do operador. Pare a lâmina quando cruzar superfí- cies de gravilha.

Não puxe o cortador de relva para trás a menos que seja absolutamente necessário. Quando é obrigado a mover o cortador de relva para trás relativamente a uma cerca ou outra obstrução semelhante, olhe para baixo e para trás antes de se mover para trás e enquanto se move para trás.

28. Desligue o motor e aguarde até a lâmina parar

completamente antes de retirar o apanhador de relva. Tenha cuidado, pois as lâminas conti- nuam a rodar após desligar.

29. Quando utilizar a máquina em terreno lama-

cento, declives húmidos ou local escorrega- dio, preste atenção ao seu posicionamento.

30. Não submerja a máquina numa poça.

31. Quando utilizar a máquina, preste atenção à

tubagem e cablagem.97 PORTUGUÊS Manutenção e armazenamento

Como medida de segurança, substitua as peças desgastadas ou danicadas. Utilize apenas acessórios e peças de substituição originais.

2. Inspecione e realize a manutenção do cortador

de relva regularmente.

3. Quando não estiver em utilização, guarde o

cortador de relva fora do alcance das crianças.

4. Mantenha todas as porcas, pernos e parafusos

apertados para garantir que o equipamento está em condições de trabalho seguras.

Verique o coletor de relva frequentemente para ver se apresenta desgaste ou deterioração. Quando armazenar, certique-se sempre que o coletor de relva está vazio. Substitua um coletor de relva desgastado por uma peça de substitui- ção nova, de fábrica, para sua segurança.

6. Utilize só as lâminas originais do fabricante

especicadas neste manual.

7. Tenha muito cuidado durante o ajuste do cor-

tador de relva para evitar prender os dedos entre as lâminas em movimento e as peças xas do cortador de relva.

Inspecione o perno de montagem da lâmina em inter- valos frequentes para vericar se está bem apertado.

9. Deixe sempre o cortador de relva arrefecer

Ao fazer a manutenção nas lâminas lembre-se que, apesar de a fonte de alimentação estar des- ligada, as lâminas podem continuar a mover-se.

Nunca remova ou manipule dispositivos de segu- rança. Verique com regularidade se estão a fun- cionar corretamente. Nunca realize qualquer ação que interra com a função pretendida de um dis- positivo de segurança ou que reduza a proteção proporcionada por um dispositivo de segurança.

12. Não deixe a máquina sem supervisão no exte-

13. Quando guardar a máquina, evite a luz solar

direta e a chuva e guarde-a num local onde não que quente ou húmido. Utilização e cuidados com a ferramenta a bateria

1. Recarregue apenas com o carregador especi-

cado pelo fabricante. Um carregador adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.

2. Utilize as ferramentas elétricas apenas com as

baterias especicamente designadas. A utiliza- ção de uma bateria diferente pode criar um risco de ferimentos e de incêndio.

Quando a bateria não está a ser utilizada, mante- nha-a afastada de outros objetos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer a ligação entre os dois terminais. Colocar os terminais da bateria em curto-circuito um com o outro pode provocar queimaduras ou um incêndio.

4. Em condições abusivas, o líquido pode ser

ejetado da bateria; evite o contacto com o mesmo. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure também assistência médica. O líquido ejetado da bateria pode provo- car irritações ou queimaduras.

Não utilize um conjunto de baterias ou uma ferramenta que se encontrem danicados ou modicados. As baterias danicadas ou modica- das poderão exibir um comportamento imprevisível, resultando em incêndio, explosão ou risco de lesão.

Não exponha um conjunto de baterias ou uma ferramenta a incêndio ou temperatura exces- siva. A exposição a incêndio ou a uma temperatura superior a 130 °C poderá causar uma explosão.

7. Siga todas as instruções de carregamento e

não carregue o conjunto de baterias ou fer- ramenta fora da amplitude de temperaturas especicada nas instruções. O carregamento impróprio ou a temperaturas fora da amplitude especicada poderá danicar a bateria e aumen- tar o risco de incêndio. Segurança elétrica e da bateria

1. Não elimine a(s) bateria(s) no fogo. A célula

pode explodir. Verique com os códigos locais as possíveis instruções de eliminação especiais.

2. Não abra nem mutile a(s) bateria(s). O eletrólito

libertado é corrosivo e pode provocar danos nos olhos ou na pele. Pode ser tóxico se for engolido.

3. Não carregue a bateria sob chuva ou em locais

4. Não carregue a bateria ao ar livre.

5. Não toque no carregador, incluindo a cha do

carregador e os terminais do carregador, com as mãos molhadas.

6. Não substituta a bateria à chuva.

7. Não molhe o terminal da bateria com líquido,

tal como água, nem submerja a bateria. Não deixe a bateria à chuva nem carregue, utilize ou guarde a bateria num local húmido ou molhado. Se o terminal car molhado ou entrar líquido para a bateria, a bateria pode entrar em curto-circuito e existe um risco de sobreaqueci- mento, incêndio ou explosão.

8. Após remover a bateria da máquina ou do car-

regador, certique-se de que prende a tampa da bateria à bateria e guarde-a num local seco.

9. Não substitua a bateria com as mãos

10. Evite ambientes perigosos. Não utilize a

máquina em locais húmidos ou molhados, nem a exponha à chuva. A água que entra na máquina aumenta o risco de choque elétrico.

11. Se a bateria car húmida, drene a água no

interior e limpe-a com um pano seco. Seque a bateria completamente num local seco antes de utilizá-la. Assistência

1. A ferramenta elétrica deve receber assistência

por parte de pessoal qualicado que utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida.

2. Nunca repare conjuntos de baterias danica-

dos. A reparação de conjuntos de baterias apenas deve ser realizada pelo fabricante ou por presta- dores de serviços autorizados.

GUARDE ESTAS INSTRUÇÕES.98 PORTUGUÊS

AVISO: NÃO permita que o conforto ou a familiaridade com o produto (adquirido com o uso repetido) substitua a adesão estrita às regras de segurança da ferramenta. A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais graves. Instruções de segurança importantes para a bateria

1. Antes de utilizar a bateria, leia todas as ins-

truções e etiquetas de precaução no (1) carre- gador de bateria (2) bateria e (3) produto que utiliza a bateria.

2. Não desmonte ou manipule a bateria. Pode

resultar num incêndio, em calor excessivo ou numa explosão.

3. Se o tempo de funcionamento se tornar

excessivamente curto, pare o funcionamento imediatamente. Pode resultar em sobreaque- cimento, possíveis queimaduras e mesmo explosão.

4. Se entrar eletrólito nos seus olhos, lave-os

com água e consulte imediatamente um médico. Pode resultar em perca de visão.

5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor. (2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pre- gos, moedas, etc. (3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme uxo de corrente, sobreaquecimento, possí- veis queimaduras e mesmo estragar-se.

6. Não guarde nem utilize a ferramenta e a bateria

em locais onde a temperatura pode atingir ou exceder 50 °C.

7. Não queime a bateria mesmo que esteja estra-

gada ou completamente gasta. A bateria pode explodir no fogo.

8. Não pregue, corte, esmague, atire, deixe cair

a bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar num incêndio, em calor excessivo ou numa explosão.

9. Não utilize uma bateria danicada.

10. As baterias de iões de lítio contidas na fer-

ramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos). Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem. Para preparação do artigo a ser expedido, é neces- sário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais detalhados. Coloque ta-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

11. Quando eliminar a bateria, remova-a da ferra-

menta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a elimi- nação de baterias.

12. Utilize as baterias apenas com os produtos

especicados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

13. Se a ferramenta não for utilizada durante um

período de tempo prolongado, a bateria deve ser removida da ferramenta.

14. Durante e após a utilização, a bateria pode

aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste aten- ção ao manuseamento de baterias quentes.

15. Não toque no terminal da ferramenta ime-

diatamente após a utilização, pois pode car sucientemente quente para provocar queimaduras.

16. Não permita a adesão de aparas, pó ou suji-

dade nos terminais, nos orifícios e nas ranhu- ras da bateria. Poderá fazer com que a ferra- menta ou a bateria aqueça, incendeie, rebente e avarie, resultando em queimaduras ou ferimentos corporais.

17. A menos que a ferramenta suporte a utilização

perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta tensão. Pode resultar no mau funcionamento ou na avaria da ferramenta ou bateria.

18. Mantenha a bateria afastada das crianças.

GUARDE ESTAS INSTRUÇÕES. PRECAUÇÃO: Utilize apenas baterias genuí- nas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita. Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja comple-

tamente descarregada. Pare sempre o funcio- namento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.

2. Nunca carregue uma bateria completamente

carregada. Carregamento excessivo diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente de

10 °C – 40 °C. Deixe que uma bateria quente arrefeça antes de a carregar.

4. Quando não utilizar a bateria, remova-a da

ferramenta ou do carregador.

5. Carregue a bateria se não a utilizar durante um

longo período de tempo (mais de seis meses).99 PORTUGUÊS MONTAGEM AVISO: Verique sempre se a chave de segu- rança e a bateria foram removidas antes de exe- cutar qualquer trabalho no cortador de relva. Se não retirar a chave de segurança e a bateria, pode ocorrer um arranque acidental e resultar em ferimen- tos pessoais graves. AVISO: Nunca ligue o cortador de relva a menos que esteja completamente montado. A operação da máquina num estado parcialmente mon- tado pode resultar em ferimentos pessoais graves provocados pelo arranque acidental. Instalar o guiador

uando instalar os guiadores, posicione o cabo de forma que não que preso em nada entre os guiadores. Se o cabo estiver danicado, o interruptor do cortador de relva pode não funcionar.

oloque as duas extremidades do guiador inferior nas ranhuras do corpo do cortador de relva, depois aperte as alavan- cas de xação e, em seguida, dobre as alavancas de xação. ► Fig.1: 1. Alavanca de xação 2. Guiador inferior NOTA: Certique-se de que não existe qualquer folga entre o guiador inferior e o corpo do cortador de relva depois de as alavancas de xação serem dobradas. ► Fig.2

2. Alinhe o orifício no guiador superior com o orifício

no guiador inferior, depois insira o perno a partir de fora e, em seguida, aperte a porca recartilhada a partir de dentro. Efetue o mesmo procedimento no outro lado. ► Fig.3: 1. Porca recartilhada 2. Perno NOTA: Segure rmemente o guiador superior para que não caia da sua mão.

Segure a tampa para mulching pelo guiador e, em seguida, retire-a da estrutura do cortador de relva conforme ilustrado na gura. ► Fig.6: 1. Guiador 2. Tampa para mulching Instalar ou remover o coletor de relva Para instalar o coletor de relva, siga os passos seguintes.

2. Segure o puxador do coletor de relva e, em

seguida, enganche o coletor de relva na haste da estru- tura do cortador de relva conforme ilustrado na gura. ► Fig.8: 1. Haste 2. Puxador 3. Coletor de relva Para remover o coletor de relva, abra a tampa traseira e, em seguida, retire o coletor de relva segurando pelo puxador. Prender a tampa para mulching

1. Abra a tampa traseira e, em seguida, remova o

coletor de relva. ► Fig.9: 1. Tampa traseira 2. Coletor de relva

2. Segure a tampa para mulching pelo guiador e,

em seguida, prenda-a no corpo do cortador de relva empurrando-a até ao m conforme ilustrado na gura. ► Fig.10: 1. Guiador 2. Tampa para mulching

Instalação ou remoção da bateria PRECAUÇÃO: Desligue sempre a máquina antes de instalar ou retirar a bateria. PRECAUÇÃO: Segure rmemente a máquina e a bateria quando instalar ou remover a bateria. Se não segurar rmemente a máquina e a bateria pode fazer com que escorreguem das suas mãos resultando em danos na máquina e na bateria e ferimentos pessoais. PRECAUÇÃO: Certique-se de que tranca a tampa da bateria antes de utilizar a ferramenta. Caso contrário a lama, sujidade ou água podem provocar danos no produto ou na bateria. PRECAUÇÃO: Instale sempre a bateria até encaixar no lugar, ou seja, até não conseguir ver o indicador vermelho. Caso contrário, pode cair acidentalmente para fora da máquina, causando ferimentos a si ou a alguém próximo de si. PRECAUÇÃO: Não instale a bateria forçan- do-a. Se a bateria não entrar com facilidade, é por- que não está a inseri-la corretamente. PRECAUÇÃO: Segure rmemente a tampa da bateria quando instalar ou remover a bateria. Para instalar a bateria:

1. Abra a tampa da bateria enquanto pressiona o

botão de desbloqueio. ► Fig.11:

1. Tampa da bateria 2. Botão de desbloqueio

2. Alinhe a lingueta na bateria com a ranhura no

cortador de relva, depois deslize a bateria até bloquear no lugar ouvindo-se um pequeno estalido. ► Fig.12: 1. Bateria

3. Insira a chave de segurança como indicado na

ilustração o mais fundo possível. ► Fig.13: 1. Chave de segurança

1. Abra a tampa da bateria enquanto pressiona o

botão de desbloqueio.

2. Retire a bateria do cortador de relva enquanto

desliza o botão na frente da bateria.

3. Retire a chave de segurança.

4. Feche a tampa da bateria.100 PORTUGUÊS

Sistema de proteção da máquina / bateria A máquina está equipada com um sistema de proteção da máquina/bateria. Este sistema desliga automatica- mente a alimentação do motor para prolongar a vida útil da máquina e da bateria. A máquina para automa- ticamente durante o funcionamento se a máquina ou a bateria for colocada numa das seguintes condições. Proteção contra sobrecarga Quando a máquina/bateria é utilizada de uma forma que causa a absorção de uma corrente anormalmente alta, a máquina para automaticamente e a luz indi- cadora acende a vermelho. Nesta situação, desligue a máquina e pare a aplicação que causou a sobre- carga da máquina. Em seguida, ligue a máquina para reiniciar. Proteção contra sobreaquecimento Quando a máquina estiver sobreaquecida, a máquina para automaticamente e a luz indicadora acende a vermelho. Deixe a máquina arrefecer antes de ligá-la novamente. Proteção contra descarga excessiva Quando a capacidade da bateria car fraca, a máquina para automaticamente e a luz indicadora acende a vermelho. Se a máquina não funcionar mesmo quando os interruptores são acionados, remova a bateria da máquina e carregue-a. Proteções contra outras causas O sistema de proteção foi também concebido para outras causas que possam danicar a máquina e per- mite à máquina parar automaticamente. Tome todas as medidas que se seguem para eliminar as causas quando a máquina tiver parado ou interrompido tempo- rariamente a operação.

1. Desligue a máquina e, em seguida, volte a ligá-la

3. Deixe a máquina e a(s) bateria(s) arrefecerem.

Se não for possível constatar qualquer melhoria através do restauro do sistema de proteção, contacte o centro de assistência Makita local. NOTA: O período no qual a lâmpada acende depende da temperatura no local de trabalho e das condições da bateria. Indicação da capacidade restante da bateria ► Fig.14: 1. Luz indicadora Quando a restante capacidade da bateria car fraca, a luz indicadora pisca a vermelho. Se continuar a utilizá- -la, a máquina para e a luz indicadora acende a verme- lho. Nesta situação, carregue a bateria. Indicação da capacidade restante da bateria Apenas para baterias com indicador ► Fig.15:

1. Luzes indicadoras 2. Botão de vericação

Prima o botão de vericação na bateria para indicar a capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos. Luzes indicadoras Capacidade restante Aceso Apagado A piscar 75% a 100% 50% a 75% 25% a 50% 0% a 25% Carregar a bateria. A bateria pode estar avariada. NOTA: Dependendo das condições de utilização e da temperatura ambiente, a indicação pode ser ligeira- mente diferente da capacidade real. NOTA: A primeira luz indicadora (extremo esquerdo) pisca quando o sistema de proteção da bateria funciona. Ação do interruptor AVISO: Antes de instalar a bateria, verique sempre se a alavanca do interruptor funciona corretamente e volta à posição original quando é libertada. Utilizar uma máquina com um interruptor que não aciona corretamente pode provocar a perda de controlo e ferimentos pessoais graves. NOTA: O cortador de relva não liga se não carregar no botão do interruptor, mesmo que tenha puxado a alavanca do interruptor. NOTA: O cortador de relva pode não arrancar devido a sobrecarga, quando tenta cortar relva longa ou densa de uma vez. Aumente a altura do corte, neste caso. Este cortador de relva está equipado com chave de segurança e interruptor no guiador. Se observar alguma coisa fora do normal com qualquer um destes inter- ruptores, pare a operação imediatamente e peça para serem inspecionados no centro de assistência técnica autorizado da Makita mais próximo.

1. Instale a bateria. Insira a chave de segurança e,

em seguida, feche a tampa da bateria rmemente. ► Fig.16: 1. Bateria 2. Chave de segurança

2. Carregue no botão do interruptor e mantenha-o

4. Liberte o botão do interruptor assim que o motor

começar a funcionar. O cortador de relva continuará a funcionar até libertar a alavanca do interruptor.

Liberte a alavanca do interruptor para parar o motor. Ajustar a altura do corte AVISO: Nunca ponha as mãos ou pernas por baixo do corpo do cortador de relva quando ajus- tar a altura do corte. AVISO: Verique sempre se a alavanca encaixa devidamente dentro da ranhura antes da operação. AVISO: Não toque na lâmina rotativa. A altura do corte da relva pode ser ajustada num inter- valo entre 20 mm e 75 mm. Remova a chave de segurança e, em seguida, puxe a alavanca de ajuste da altura do corte em direção ao exterior da estrutura do cortador de relva e mova-a para a altura de corte da relva pretendida. ► Fig.18: 1. Alavanca de ajuste da altura do corte A tabela seguinte apresenta a relação entre o número na estrutura do cortador de relva e a altura aproximada de corte da relva. Número Altura de corte da relva 1 20 mm 2 26 mm 3 33 mm 4 42 mm 5 52 mm 6 62 mm 7 71 mm 8 75 mm NOTA: Os valores de altura de corte devem ser utili- zados como orientação. Dependendo das condições do relvado ou do chão, a altura real da relva pode diferir ligeiramente da altura denida. NOTA: Faça um teste de corte da relva num local menos evidente para obter a altura desejada. Indicador do nível da relva ► Fig.19: 1. Indicador do nível da relva O indicador de nível da relva mostra o volume de relva cortada.

• Se o coletor de relva não estiver cheio, o indicador utua durante o corte.

• Se o coletor de relva estiver cheio, o indicador não utua durante o corte. Neste caso, pare ime- diatamente de cortar a relva e esvazie o coletor. Depois de esvaziar o coletor, limpe-o para que a rede deixe arejar o ar. NOTA: Este indicador é um guia pouco seguro. Dependendo das condições do interior do coletor, este indicador pode não funcionar corretamente. Ajustar a altura do guiador AVISO: Não toque na lâmina rotativa. PRECAUÇÃO: Antes de remover os pernos, segure rmemente o guiador superior. Caso con- trário, o guiador pode cair e causar uma lesão. A altura do guiador pode ser ajustada em três níveis.

1. Desaperte as porcas recartilhadas do guia-

dor e, em seguida, remova os pernos e as porcas recartilhadas. ► Fig.20: 1. Porca recartilhada

2. Ajuste a altura do guiador.

3. Insira os pernos a partir do exterior e, em seguida,

aperte as porcas recartilhadas a partir do interior. Utilizar a tampa para mulching A tampa para mulching permite-lhe devolver a relva cortada ao solo sem reunir a relva cortada no coletor de relva. Quando utilizar a máquina com a tampa para mulching, certique-se de que remove o coletor de relva. OBSERVAÇÃO: Quando utilizar a máquina com a tampa para mulching, certique-se de que o comprimento total da relva após o corte é de 30 mm ou mais e que o comprimento de corte é de 15 mm ou menos. ► Fig.21: (1) 30 mm ou mais (2) 15 mm ou menos OPERAÇÃO Cortar a relva AVISO: Antes de cortar a relva, retire os paus e pedras da área que vai cortar. Remova também as ervas daninhas da área antes de cortar. AVISO: Utilize sempre óculos de segurança ou proteção com proteções laterais quando ope- rar o cortador de relva. PRECAUÇÃO: Se a relva cortada ou objeto estranho carem bloqueados no interior da estrutura do cortador de relva, certique-se de que remove a chave de segurança e a bateria e use luvas antes de remover a relva ou o objeto estranho. OBSERVAÇÃO: Utilize esta máquina apenas para cortar relva. Não corte ervas daninhas com esta máquina. ► Fig.22 Agarre rmemente o guiador com as duas mãos para cortar a relva. A orientação de velocidade de corte da relva é de apro- ximadamente 2 a 4 segundos por 1 metro. ► Fig.23102 PORTUGUÊS As linhas centrais das rodas frontais são orientações para a largura de corte da relva. Utilizando as linhas centrais como orientações, corte a relva em faixas. Sobreponha metade a um terço da faixa anterior para cortar a relva uniformemente. ► Fig.24: 1. Largura de corte da relva 2. Área de sobreposição 3. Linha central Altere a direção de corte da relva de cada vez que cortar a relva, de modo a impedir a formação do padrão de veio da relva apenas numa direção. ► Fig.25 Verique periodicamente o coletor de relva para ver se tem relva cortada. Esvazie o coletor de relva antes de car cheio. Certique-se de que para o cortador de relva e retira a chave de segurança e a bateria antes de cada inspeção periódica. OBSERVAÇÃO: Utilizar o cortador de relva com o coletor de relva cheio impede a rotação suave da lâmina e sobrecarrega o motor, o que pode provocar avarias. Cortar relva alta Não tente cortar relva alta de uma só vez. Em vez disso, corte a relva por etapas. Deixe um dia ou dois de intervalo entre os cortes, até que a relva que curta uniformemente. NOTA: Cortar a relva alta numa altura muito curta de uma só vez pode matar a relva. A relva cortada também pode bloquear o interior do corpo do cortador de relva. Esvaziar o coletor de relva AVISO: Para reduzir o risco de acidentes, inspecione regularmente o coletor de relva para ver se não está danicado ou enfraquecido. Substitua o coletor de relva, se for necessário.

1. Liberte a alavanca do interruptor.

2. Retire a chave de segurança.

3. Abra a tampa traseira e retire o coletor de relva

segurando pelo puxador. ► Fig.26: 1. Tampa traseira 2. Guiador

4. Esvazie o coletor de relva.

MANUTENÇÃO AVISO: Certique-se sempre de que a chave de segurança e a bateria estão retiradas do corta- dor de relva antes de o armazenar ou transportar ou tentar realizar uma inspeção ou manutenção. AVISO: Retire sempre a chave de segurança quando não estiver a utilizar o cortador de relva. Guarde a chave de segurança num lugar seguro fora do alcance de crianças. AVISO: Use luvas quando efetuar uma inspe- ção ou manutenção. AVISO: Utilize sempre óculos de segurança ou de proteção com proteções laterais quando realizar a inspeção ou manutenção. OBSERVAÇÃO: Nunca utilize gasolina, ben- zina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras. Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita. Manutenção

1. Remova a chave de segurança e a bateria e, em

seguida, feche a tampa da bateria.

2. Coloque o cortador de relva na sua lateral. Limpe

os resíduos de relva acumulados na parte de baixo do chassis do cortador de relva.

3. Verta água na direção da parte inferior da

máquina na qual a lâmina está presa. OBSERVAÇÃO: Não lave a máquina com água a alta pressão.

4. Verique se todas as porcas, pernos, parafusos,

etc. estão bem apertados.

5. Inspecione as peças móveis para ver se estão

danicadas, partidas ou desgastadas. As peças danicadas ou em falta devem ser reparadas ou substituídas.

6. Armazene o cortador de relva num local seguro

fora do alcance das crianças. Armazenamento PRECAUÇÃO: Quando colocar a máquina na posição vertical, coloque a máquina numa super- fície plana e estável. Se a máquina estiver colocada numa superfície instável, a máquina poderá tombar e causar ferimentos. Guarde o cortador de relva num local interior, fresco e seco e que possa ser trancado. Não guarde o cortador de relva nem o carregador em locais onde a tempera- tura possa atingir ou exceder 40 °C.

1. Remova a bateria e a chave de segurança.

2. Remova o coletor de relva.

3. Desdobre as alavancas de xação, depois dobre

o guiador e, em seguida, dobre as alavancas de xação. ► Fig.27: 1. Alavanca de xação

4. Desaperte as porcas recartilhadas do guiador e,

em seguida, dobre o guiador superior. ► Fig.28: 1. Porca recartilhada 2. Guiador superior

5. Coloque a máquina na posição vertical.

NOTA: Quando colocar o cortador de relva na posi- ção vertical, não segure apenas o guiador, mas sim o corpo do cortador de relva e o guiador.

6. Guarde o coletor de relva entre o guiador e o

corpo do cortador de relva. ► Fig.29: 1. Coletor de relva103 PORTUGUÊS Transportar o cortador de relva PRECAUÇÃO: Antes de transportar o cor- tador de relva, certique-se de que a bateria e a chave de segurança estão removidas. Quando transportar o cortador de relva, segure a pega traseira e a peça de xação inferior na parte dianteira da máquina conforme ilustrado na gura. ► Fig.30: 1. Peça de xação inferior 2. Pega traseira Retirar ou instalar a lâmina do cortador de relva AVISO: Retire sempre a chave de segurança e a bateria antes de remover ou instalar a lâmina. Se não retirar a chave de segurança e a bateria pode provocar ferimentos graves. AVISO: A lâmina continua a girar lentamente durante alguns segundos, depois de se libertar o interruptor. Não inicie qualquer operação até a lâmina estar completamente parada. AVISO: Use sempre luvas para manusear a lâmina. Remover a lâmina do cortador de relva

2. Para bloquear a rotação da lâmina, insira uma

chave de parafusos ou uma ferramenta semelhante num orifício na estrutura do cortador de relva.

3. Gire o perno para a esquerda com a chave.

► Fig.31: 1. Lâmina do cortador de relva 2. Chave

3. Chave de parafusos 4. Orifício

4. Remova o perno e a lâmina por esta ordem.

► Fig.32: 1. Suporte da lâmina 2. Lâmina do cortador de relva 3. Perno Instalar a lâmina do cortador de relva Para instalar a lâmina do cortador de relva, execute o procedimento de remoção pela ordem inversa. AVISO: Instale cuidadosamente a lâmina do cortador de relva. Ela tem uma superfície superior/inferior. AVISO: Aperte o perno rodando com rmeza para a direita para prender a lâmina. AVISO: Certique-se de que a lâmina do cor- tador de relva e todas as peças de xação estão instaladas corretamente e apertadas de forma segura. AVISO: Quando substituir as lâminas, siga sempre as instruções fornecidas neste manual.

RESOLUÇÃO DE PROBLEMAS

Antes de pedir uma reparação, realize primeiro a sua própria inspeção. Se encontrar um problema que não esteja explicado no manual, não tente desmontar a máquina. Em vez disso, peça as reparações nos centros de assistên- cia técnica autorizados da Makita, usando sempre peças de substituição da Makita. Estado da anomalia Causa provável (avaria) Correção O cortador de relva não liga. A bateria não está instalada. Instale a bateria carregada. Problema com a bateria (tensão baixa) Recarregue a bateria. Se recarregar a bateria não solucionar o problema, substitua a bateria. A chave de segurança não está inserida. Insira a chave de segurança. O motor para de funcionar depois de pouco tempo de utilização. O nível da carga da bateria está baixo. Recarregue a bateria. Se recarregar a bateria não solucionar o problema, substitua a bateria. A altura do corte é muito baixa. Aumente a altura de corte. O motor não atinge as RPM máximas. A bateria não está instalada corretamente. Instale a bateria como descrito neste manual. A potência da bateria cai. Recarregue a bateria. Se recarregar a bateria não solucionar o problema, substitua a bateria. O sistema de acionamento não fun- ciona corretamente. Solicite o conserto num centro de assistência técnica autorizado local. A lâmina do cortador de relva não roda: pare imediatamente o cortador de relva! Um objeto estranho, como um ramo, está encravado perto da lâmina. Remova o objeto estranho. O sistema de acionamento não fun- ciona corretamente. Solicite o conserto num centro de assistência técnica autorizado local. Vibração anormal: pare imediatamente o cortador de relva! A lâmina está desequilibrada, desgas- tada excessivamente ou de maneira irregular. Substitua a lâmina.104 PORTUGUÊS ACESSÓRIOS OPCIONAIS PRECAUÇÃO: Estes acessórios ou acopla- mentos são recomendados para utilização com a sua máquina Makita especicada no presente manual. A utilização de quaisquer outros acessórios ou acoplamentos pode representar risco de lesão física. Utilize apenas acessórios ou acoplamentos para os respetivos ns previstos. Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistên- cia Makita.

• Lâmina do cortador de relva
