Märke	BLAUPUNKT
Modell	TORONTO 400 BT
Produkttyp	Bilradio
Strömförsörjning	10,5 - 14,4 V (maxström 10 A)
Standbyförbrukning	< 3,5 mA
Sinusformad uteffekt	4 x 26 W (14,4 V, 4 Ω)
Maximal effekt	4 x 50 W
FM-vågområden	87,5 - 108 MHz (Europa/Thailand), 87,7 - 107,9 MHz (USA/Sydamerika)
AM-vågområden	531 - 1602 kHz (MW) ; 153 - 279 kHz (LW, Europa)
FM-bandbredd	30 - 15 000 Hz
CD-bandbredd	20 - 20 000 Hz
Läsbara format	CD audio, CD-R/RW, MP3, WMA, USB-filer (FAT32)
Bluetooth	Handsfree-sats och ljudströmning (begränsad räckvidd, upp till 5 parade enheter)
Anslutningar	CD-plats, fram USB, fram AUX-IN-uttag, bakre AUX-ingång, 4-kanals förförstärkarutgångar (2 V)
Frontpanel	Avtagbar, med kontrollknappar och bakgrundsbelyst skärm
Radiofunktioner	RDS, PTY, Travelstore, minne för 5 stationer per nivå (FM1, FM2, FMT, AM, AMT)
Ljudinställningar	Bas, diskant, balans, fader, X-Bass, 3-bands equalizer, förinställningar Pop/Rock/Classic
Display	Bakgrundsbelyst skärm med färginställning (4096 färger) och dag/natt-ljusstyrka
Mått	1-DIN standard (182 x 53 x 160 mm, uppskattning)
Vikt	Cirka 0,5 kg (uppskattning)
Säkerhetsanvisningar	Laser klass 1, öppna inte, måttlig volym för trafiksäkerhet
Underhåll och rengöring	Rengör med torr eller lätt fuktad trasa; alkohol för frontpanelens kontakter
Medföljande tillbehör	Manual, fodral för frontpanel, stödram, smådelar, demonteringsverktyg, USB-kabel
Garanti	Tillverkarens garanti inom Europeiska unionen; kontakta Blaupunkt för support

Vanliga frågor - TORONTO 400 BT BLAUPUNKT

Hur parar jag ihop min telefon via Bluetooth?

I Bluetooth-menyn, välj PAIR och sedan PHONE. Bilradion blir synlig under namnet TORONTO 400 BT i cirka 2 minuter. På din telefon, sök efter enheten och ange PIN-koden 1234 som visas på skärmen. Ihopkopplingen bekräftas med texten PAIRED och sedan CONNECTED.

Hur ställer jag in klockan?

Öppna användarmenyn genom att trycka på MENU·OK, välj CLOCKSET med knapparna ▼/▲, tryck sedan på ► för att gå in i undermenyn. Använd knapparna ◄/► för att växla mellan timmar och minuter och ▼/▲ för att justera. Bekräfta med MENU·OK. Du kan också välja 12h eller 24h visning i menyn 12H/24H MODE.

Kan jag spela MP3-filer från ett USB-minne?

Ja, anslut ett USB-minne formaterat som FAT32 till det främre USB-uttaget (medföljande USB-kabel). Bilradion spelar MP3- och WMA-filer. Källan USB visas i källistan (knappen SRC). Mappar och spellistor (M3U, PLS) stöds också.

Hur sparar jag en radiostation?

Välj vågområde (FM1, FM2, etc.) med knappen V/A. Ställ in önskad station manuellt eller genom sökning. Tryck på någon av förvalsknapparna 1 till 5 och håll den intryckt i cirka 2 sekunder för att spara. Stationen kan sedan nås genom ett kort tryck på motsvarande knapp.

Hur ställer jag in ljudet (equalizern)?

Gå till ljudmenyn via MENU·OK och välj sedan AUDIO. Där finns inställningar för Bas, Diskant, Balans, Fader och X-Bass. För avancerade inställningar, gå in på ENHANCED där du kan justera 3-bands equalizern (E-Bass, E-Middle, E-Treble) och välja förinställningar som POP, ROCK eller CLASSIC.

Är frontpanelen avtagbar? Hur?

Ja, frontpanelen är avtagbar för att förhindra stöld. För att ta bort den, tryck på upplåsningsknappen (①) som sitter uppe till vänster. Vänster sida lyfts, dra sedan frontpanelen från den sidan. För att sätta tillbaka den, skjut in höger sida i chassit och tryck sedan på vänster sida tills det klickar.

Vad gör jag om CD:n inte spelas?

Kontrollera att CD:n inte är repad eller kopieringsskyddad. Använd endast CD-skivor i standardformat (12 cm) med Compact Disc-logotypen. Om felmeddelandet CD ERROR visas, matas CD:n ut automatiskt efter 2 sekunder. Sätt inte in oregelbundet formade CD-skivor (shape CD) eller mini-CD (8 cm) – risk för skada på spelaren.

Hur aktiverar jag trafikinformation (RDS-TMC)?

I tunerområde EUROPE kan FM-stationer som sänder trafikinformation (RDS) följas. Aktivera funktionen TRAF i användarmenyn (alternativ TRAF = ON). När ett trafikmeddelande sänds visas TRAFFIC och ljudet från den aktuella källan stängs av. Volymen för meddelanden kan ställas in via TA VOL i användarmenyn.

Kan jag ansluta en extern förstärkare?

Ja, bilradion har 4 förförstärkarutgångar (2 V) för att ansluta en extern förstärkare. Se monteringsschemat i slutet av manualen. Se till att följa polariteten och överskrid inte den rekommenderade kabelarean (1,5 mm²). Externa enheters jord får inte kopplas till bilradions jord.

Hur återställer jag fabriksinställningarna?

I användarmenyn, välj alternativet NORMSET (tillgängligt i tunerområde EUROPE). Tryck på MENU·OK och håll den intryckt i mer än 4 sekunder. Meddelandet NORM ON bekräftar återställningen. Bilradion startar om med standardinställningarna. Sparade stationer och andra anpassade inställningar raderas.

BRUKSANVISNING TORONTO 400 BT BLAUPUNKT

① Knapp: För att frigöra den löstagbara panelen ② A-knapp: I menyn: Öppna menyalternativ. Radioläge: Välja minnesplats. MP3-/WMA-/C'n'C-/CD-växlarläge: Växla till nästa mapp/nästa CD ③ På/av-knapp: Kort tryckning: Slå på bilradion. Under drift: Dämpa ljudet på bilradion (Mute). Lång tryckning: Slå av bilradion ④ Volymreglage ⑤ <knapp: På menyn: Ändra inställningarna. Radioläge: Ställ in station. Andra driftlägen: Välja spår ⑥ SRC-knapp: Välja ljudkälla ⑦ CD-hållare ⑧ Teckenfönster ⑨ USB-anslutning ⑩ △-knapp (Eject): Mata ut CD-skivan ⑪ AUX-IN-uttag på fronten ⑫ Knappsats 1-5

⑬ DIS/ESC-knapp: I menyn: Stänga menyn. Under drift: Koppla om visning ⑭ > knapp: På menyn: Ändra inställningarna. Radioläge: Ställ in station. Andra driftlägen: Val av spår ⑮ MENU·OK-knapp: Kort tryckning: Öppna meny, bekräfta inställningar. Lång tryckning: Starta presentation (Scan) ⑯ V-knapp: I menyn: Öppna menyalternativ. Radioläge: Välja minnesplats. MP3-/WMA-/C'n'C-/CD-växlarläge: Växla till föregående mapp/föregående CD ⑰ Knapp: Avsluta/avvisa inkommande samtal. Knapp: Besvara inkommande samtal, snabbval

Säkerhetsanvisningar 130

Använda symboler. 130

Trafiksäkerhet. 130

Allmänna säkerhetsanvisningar 130

Försäkran om överensstämmelse. 130

Rengöringsanvisningar 131

Anvisningar om avfallshantering. 131

Levererade komponenter 131

Specialtillbehör (ingår ej i leveransen) ....131

Idrifttagning. 132

Sätta i/ta loss panelen 132

Ställa in tuning-region 132

Till/från. 132

Volym. 133

Aktivera/avaktivera demoläget 133

Visa versionsnummer. 133

Trafikradio 133

Radioläge. 134

RDS 134

Växla till radioläge 134

Välja minnesnivå 134

CD-/MP3-/WMA-/C'n'C-/CD-växlarläge....136

Grundläggande information 136

Växla till CD-/MP3-/WMA-/C'n'C-/ CD-växlarläge 137

Lägga i en CD. 137

Ta ut CD-skiva. 137

Ansluta/ta bort USB-datamedium 138

Välj spår 138

Välja mapp/CD (endast i MP3-/WMA- eller CD-växlarläge) .138

Snabbsökning. 138

Avbryta uppspelning. 138

[Endast i MP3-/WMA-läge] ...138

Spela spår i slumpvis ordningsföljd 139

Vissa spår resp. CD-skivor eller mappar spelas upp flera gånger 139

Visningsalternativ. 139

Bluetooth 140

Bluetooth®-meny. 140

Koppla in och ansluta apparat 140

Klangbildsinställningar. 145

Öppna och stänga ljudmenyn 145

Utföra inställningar i ljudmenyn. 145

Öppna och stänga utvidgad ljudmeny.....146

Utföra inställningar i utvidgad ljudmeny. 146

Användarinställningar 147

Öppna och stänga användarmenyn 147

Utföra inställning i användarmenyn 147

Fabriksinställningar 150

Viktig information 151

Garanti 151

Service 151

Tekniska data 151

Monteringsanvisning 381

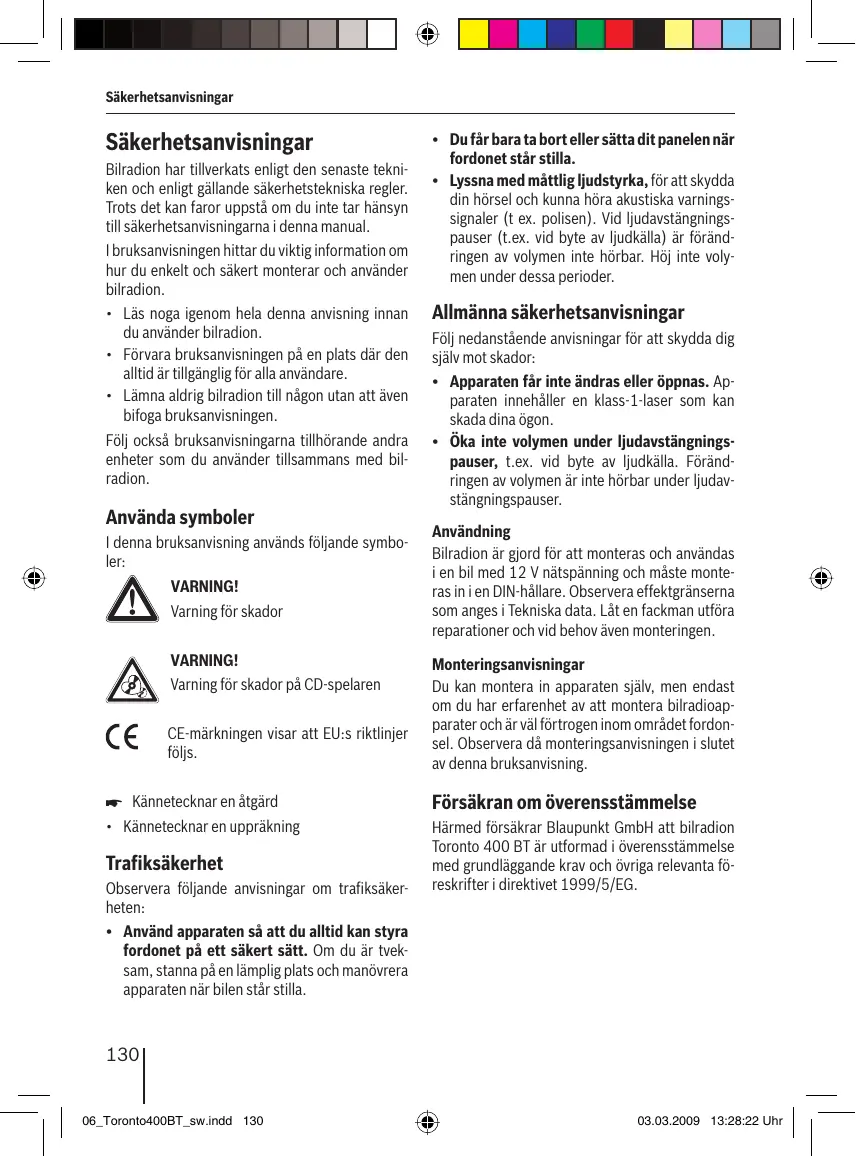

Bilradion har tillverkats enligt den senaste tekniken och enligt gällande säkerhetstekniska regler. Trots det kan faror uppstå om du inte tar hänsyn till säkerhetsanvisningarna i denna manual.

I bruksanvisningen hittar du viktig information om hur du enkelt och säkert monterar och använder bilradion.

• Läs noga igenom hela denna anvisning innan du använder bilradion.
• Förvara bruksanvisningen på en plats där den alltid är tillgänglig för alla användare.
• Lämna aldrig bilradion till någon utan att även bifoga bruksanvisningen.

Följ också bruksanvisningarna tillhörande andra enheter som du använder tillsammans med bilradion.

Använda symboler

I denna bruksanvisning används följande symboler:

VARNING!

Varning för skador

VARNING!

Varning för skador på CD-spelaren

CE-märkningen visar att EU:s riktlinjer följs.

Kännetecknar en åtgärd. Kännetecknar en uppräkning.

Trafiksäkerhet

Observera följande anvisningar om trafiksäkerheten:

• Använd apparaten så att du alltid kan styra fordonet på ett säkert sätt. Om du är tveksam, stanna på en lämplig plats och manövrera apparaten när bilen står stilla.
• Du får bara ta bort eller sätta dit panelen när fordonet står stilla. Lyssna med måttlig ljudstyrka, för att skydda din hörsel och kunna höra akustiska varningssignaler (t.ex. polisen). Vid ljudavstängningspauser (t.ex. vid byte av ljudkälla) är förändringen av volymen inte hörbar. Höj inte volymen under dessa perioder.

Allmänna säkerhetsanvisningar

Följ nedanstående anvisningar för att skydda dig själv mot skador:

• Apparaten får inte ändras eller öppnas. Apparaten innehåller en klass-1-laser som kan skada dina ögon.
• Öka inte volymen under ljudavstängningspauser, t.ex. vid byte av ljudkälla. Förändringen av volymen är inte hörbar under ljudavstängningspauser.

Användning

Bilradion är gjord för att monteras och användas i en bil med 12 V nätspänning och måste monteras in i en DIN-hållare. Observera effektgränserna som anges i Tekniska data. Låt en fackman utföra reparationer och vid behov även monteringen.

Du kan montera in apparaten själv, men endast om du har erfarenhet av att montera bilradioapparater och är väl förtrogen inom området fordonsel. Observera då monteringsanvisningen i slutet av denna bruksanvisning.

Försäkran om överensstämmelse

Härmed försäkrar Blaupunkt GmbH att bilradion Toronto 400 BT är utformad i överensstämmelse med grundläggande krav och övriga relevanta föreskrifter i direktivet 1999/5/EG.

Rengöringsanvisningar

Lösnings-, rengörings- och skurmedel liksom vinylglans och plastrengöringsmedel kan innehålla medel som skadar bilradions yta.

• Använd bara en torr eller lätt fuktad trasa för att rengöra bilradion.
• Rengör vid behov styrmanordningens kontakter med en mjuk trasa som fuktats med rengöringsalkohol.

Anvisningar om avfallshantering

Kasta inte uttjänta apparater i hushållssoporna!

Lämna produkten till ett återvinnings- eller insamlingsställe.

Levererade komponenter

Följande komponenter ingår vid leverans:

1 Bilradio, 1 Manöver-/monteringsanvisning, 1 Etui för panelen, 1 Hållare, 1 Smådelsset, 2 Demonteringsverktyg, 1 USB-kabel

Observera!

Vi rekommenderar användning av Blaupunkts originaltillbehör (www.blaupunkt.com).

Specialtillbehör (ingår ej i leveransen)

Kontakta Blaupunkt-återförsäljaren eller gå in på Internet under www.blaupunkt.com för information om specialtillbehör, till exempel:

• Använd ratt- eller fjärrkontrollen från Blaupunkt för en säkrare och bekvämare manövrering av grundfunktionerna (det går inte att slå på/av apparaten med fjärrkontrollen).
• De C'n'C-kompatibla gränssnitten från Blaupunkt (C'n'C = Command and Control) för anslutning av extra datamedia (t.ex. via iPod/USB-gränssnittet).
• Blaupunkt-CD-växlare
• Blaupunkt- eller Velocity-förstärkare

Idrifttagning

Sätta i/ta loss panelen

Som ett stöldskydd är bilradion utförd med en frontpanel som kan tas loss (Release-Panel). Vid leverans ligger frontpanelen i medföljande etui. För att ta radion i drift efter monteringen, måste du börja med att sätta fast panelen (se avsnittet "Sätta i panelen" i det här kapitlet).

Ta med dig panelen varje gång du lämnar fordonet. Utan panel är bilradion värdelös för en tjuv.

Varning

Risk för skador på frontpanelen

Tappa inte panelen.

Vid transport måste panelen skyddas för stötar och kontakterna får inte bli smutsiga.

Utsätt aldrig panelen för direkt solljus eller andra värmekällor.

Undvik direkt beröring med panelens kontakter.

Sätta i panelen

Skjut panelen i hållaren på höger huskant. Tryck panelen försiktigt i den vänstra hållaren tills den är insnappad.

Ta bort panelen

Tryck på knappen ① ,för att frigöra panelen.

Vänster del av panelen lossnar från apparaten och hindras från att falla ut genom en spärr.

Fatta panelen vid den vänstra sidan och dra den rakt ut ur hållaren över spärrens motstånd.

Observera!

Bilradion stängs av automatiskt så när panelen tagits av.

Bilradion är konstruerad för användning i olika regioner med olika frekvensområden och stationsteknologier. Från fabriken är tuner-region "EUROPE" (Europa) inställd. Dessutom är följande tuner-regioner tillgängliga: "USA", "THAI" (Thailand) och "S AMERICA" (Sydamerika). Om bilradion ska användas utanför Europa, måste du först ställa in en lämplig tuner-region:

Stäng (vid behov) Först av bilradion. Håll samtidigt knapparna MENU·OK 15 och 4 12 intryckta och tryck på på/av-knappen 3.

Bilradion slås på. I teckenfönstret visas den installerade regionen.

Tryck på knappen V 16 flera gånger, tills önskad region visas. Tryck på knappen MENU·OK 15.

Till/från

Till-/frånkoppling med på-/av-knappen

Tryck på på-/av-knappen ③ för att koppla till apparaten.

Bilradion slås på.

När du vill slå av apparaten håller du på/av-knappen ③ intryckt längre än 2 sekunder.

Bilradion slås av.

Observera!

Om du slår på bilradion när tändningen är frånslagen, slås den av automatiskt efter 1 timme, för att skona bilbatteriet.

Om apparaten, som visas i monteringsanvisningen, är kopplad till fordonets tändning och den inte har slagits av med på/av-knappen (3) slås den på resp. av med tändningen.

Volym

Ställ in volym

Volymen kan ställas i steg mellan 0 (Från) och 50 (max).

Vrid volymreglaget 4 för att ändra volymen.

Observera!

Om en telefon eller ett navigeringssystem är anslutet till bilradion enligt beskrivningen i monteringsanvisningen, stängs ljudet i bilradion av vid telefonsamtal eller navigeringsmeddelande, för att du ska kunna höra ljudet i telefonen eller navigeringssystemet utan att bli störd. I teckenfönstret visas "TELEPHONE" under ljudavstängningen.

Du kan snabbt sänka volymen till ett värde du ställt in.

Tryck en kort tryckning på på/av-knappen ③ för att dämpa ljudet på bilradion eller för att aktivera föregående volym igen.

I teckenfönstret visas "MUTE" under ljuddämpningen.

Förinställning av dämpningsnivån, läs kapitlet "Användarinställningar", avsnittet "Utföra inställning i användarmenyn", menyalternativet "MUTE LVL".

Aktivera/avaktivera demoläget.

Demoläge visar bilradions funktioner som löpande text i teckenfönstret. Demoläget kan kopplas till och från:

Stäng (vid behov) först av bilradion. Håll samtidigt knapparna MENU·OK 15 och 2 12 intryckta och tryck på på/av-knappen 3.

Bilradion slås på. I teckenfönstret visas kort "DEMO MODE", om du har aktiverat demoläget. Avbryt demoläget genom att trycka på valfri knapp, så kan du använda apparaten.

Visa versionsnummer.

Du kan visa versionsnummer för de olika apparatkomponenterna.

Stäng (vid behov) först av bilradion. Håll samtidigt knapparna MENU·OK 15 och 1 12 intryckta och tryck på på/av-knappen 3.

Bilradion slås på. I teckenfönstret visas versionsnumret för den första komponenten. Det första tecknet betecknar komponenten: P = Processor, E = EPROM, A = Accordo, B = Bluetooth®.

Tryck på knappen < 5 />14 , för att visa versionsnumren för de andra komponenterna. Tryck på knappen MENU-OK 15, för att återgå till den ljudkälla, som du senast lyssnade på.

Trafikradio

I tunes-regionen "EUROPE" kan en FM-station markera trafikmeddelanden med en RDS-signal. Om företräde för trafikmeddelanden är aktiverat, släpps ett trafikmeddelande automatiskt igenom, även om bilradion inte är i radioläge för tillfället eller om en MV- eller LV-station är inställd.

Med en tillkopplad prioritet, visas kösymbolen (). Under mottagningen av ett trafikmeddelande visas indikeringen "TRAFFIC" i teckenfönstret.

För aktivering och avaktivering av företräde, läs i kapitlet "Användarinställningar" avsnittet "Utföra inställning i användarmenyn", menyalternativet "TRAF".

Observera!

• Volymen ökar under tiden som trafikmeddelandet läses upp. Du kan ställa in minvolym för trafikmeddelanden (se kap. "Användarinställningar", avsnittet "Utföra inställning i användarmenyn", menyalternativet "TAVOLUME").
• För att avbryta ett genomsläppt trafikmeddelande, tryck på DIS/ESC (13)-knappen.

Radioläge

RDS

I tunes-regionen "EUROPE" skickar flera FM-stationer ut en RDS-signal (Radio Data System) under ditt program, vilket möjliggör följande extra-funktioner:

• Stationens namn visas i teckenfönstret.
• Bilradion identifierar trafikmeddelanden och nyhetsutsändningar och kan kopplas om automatiskt i alla driftlägen (t ex. i CD-läget).
• Alternativa frekvenser (AF): när RDS är tillkopplat, kopplar bilradion automatiskt om till den bästa frekvensen för den inställda stationen. Regional (REG): Vissa stationer meddelar programtiderna i regionalprogrammen som kan ha olika innehåll. Genom en tillkopplad REG-funktion, växlar bilradion endast till alternativa frekvenser, som sänder samma regionalprogram.

Läs i kapitlet "Användarinställningar" i avsnittet "Utföra inställning i användarmenyn" (menyalternativ "RDS", "REG") för aktivering och avaktivering av RDS- respektive REG-funktionerna.

Växla till radioläge

Tryck på knappen SRC ⑥ flera gånger, tills "TUNER" visas:

Den aktuella minnesnivån visas en gång som löpande text i teckenfönstret.

Välja minnesnivå

Följande minnesnivåer är tillgängliga i de olika tuner-regionerna:

Region	Minnesnivær
EUROPE	FM1, FM2, FMT, MV, LV
USA	FM1, FM2, FMT, AM, AMT
THAI	FM1, FM2, FMT, AM
SAMERICA	FM1, FM2, FMT, AM, AMT

Tryck på knappen \(\underline{\mathbf{V}}^{16} / \mathbf{A}^{2}\) flera gånger, tills önskad minnesnivå visas i teckenfönstret.

Observera!

Upp till 5 stationer kan sparas på varje minnesnivå.

Ställa in stationer

Du har olika möjligheter att ställa in en station:

Ställ in en station manuellt

Tryck kort på knappen \(< 5 / > 14\) en eller flera gånger, för att ändra frekvensen stegvis, eller tryck länge för att ändra frekvensen snabbt.

Observera!

• För tuner-region "EUROPE": I våglängdsområde FM ställs nästa station i samverkande stationer in automatiskt vid installerad RDS-funktion.
• För tuner-regionerna "EUROPE", "USA" och "S AMERICA": I våglängdsområde FM visas valid programtyp och kan ändras (se kap. "PTY") vid aktiverad PTY-funktion.

Starta stationssökning

Tryck på knappen < 5 / > i ca. 2 sekunder för att starta stationssökningen.

Nästa station inom mottagningsområdet väljs.

Observera!

• För tunes-region "EUROPE": I våglängdsområde FM ställs endast trafikradiostationer in vid aktiverat företräde för trafikradio (1).
• För tunes-regionerna "EUROPE", "USA" och "S AMERICA": I våglängdsområde FM ställs nästa station in med vald programtyp vid aktiverad PTY-funktion (se kap. "PTY").
• Sökningens känslighet kan ställas in (se kapitel "Användarinställningar", avsnitt "Utföra inställning i användarmenyn", menyalternativ "SENS").

Spara station/kalla fram en sparad station

Välj önskad sparnivå. Ställ in önskad station. Tryck på stationsknappen 1-5 (12) i ca 2 sekunder för att spara den aktuella stationen på knappen.

• resp. -

Tryck kort på stationsknappen 1-5 (12) för att öppna den sparade stationen.

Presentera stationer

Med scan-funktionen presenteras alla mottagningsbara stationer inom det aktuella våglängdsområdet.

Tryck på knappen MENU-OK 15 i ca. 2 sekunder för att starta presentationen, eller tryck kort för att fortsätta lyssna på den inställda stationen.

Under presentationen visas omväxlande "SCAN" och den aktuella frekvensen som minnesnivå respektive stationsnamnet i teckenfönstret.

Observera!

För radioläget kan presentationstiden ställas in per station (se kap. "Användarinställningar", avsnittet "Utföra inställning i användarmenyn", menyalternativet "SCAN TIME").

Spara stationer automatiskt (Travelstore)

Med Travelstore kan du automatiskt söka efter de 5 starkaste FM-stationerna i regionen och spara dem i en minnesnivå. Tidigare sparade stationer i denna minnesnivå raderas därmed.

I tuner-regionerna "EUROPE" och "THAI" kan du spara 5 FM-stationer på minnesnivån FMT med Travelstore. I tuner-regionerna "USA" och "S AMERICA" kan du dessutom spara 5 AM-stationer på minnesnivån AMT.

Välj en minnesnivå inom önskat våglängdsområde, t.ex. FM1 eller AM.

Tryck på knappen V/16/2 i ca. 2 sekunder.

Radiomottagaren börjar med den automatiska stationssökningen, i teckenfönstret visas "FM TSTORE" eller "AM TSTORE". När stationerna har sparats, spelas stationen på minnesplats 1 på FMT- eller AMT-nivån.

Observera!

För tuner-region "EUROPE": Vid aktiverat företräde för trafikradio ( ) sparas endast trafikradiostationer.

PTY

I tuner-regionerna "EUROPE", "USA" och "S AMERICA" kan en FM-station sända sin aktuella programtyp, t.ex. KULTUR, POP, JAZZ, ROCK, SPORT eller VETENSKAP. Med PTY-funktionen kan du söka efter en viss programtyp bland sändningarna, t.ex. rock- eller sportsändningar. Observera att PTY-funktionen inte stöds av alla stationer.

Observera!

För att använda PTY-funktionen, måste du aktivera den separat i menyn (se kap. "Användarinställningar", avsnittet "Utföra inställning i användarmenyn", menyalternativet "PTY").

Välj programtyp

Observera!

I iTunes-regionen "EUROPE" kan du ställa in språk för visning av programtyperna (se kapitlet "Användarinställningar", avsnittet "Utföra inställning i användarmenyn", menyalternativet "PTY LANG").

Tryck kort på knappen <5/>14.

Den valda programtypen visas kortvarigt och du kan välja en annan programtyp.

Tryck vid behov på knappen <5/> (14) flera gånger, tills önskad programtyp är vald.

Söka station

Tryck på knappen <5/>14 i ca. 2 sekunder.

Så snart sökningen börjar visas kort "SEARCH" i teckenfönstret. Därefter visas den aktuella programtypen.

När en station är hittad, visas kort "PTY FOUND". Så länge programtypen för den inställda stationen överensstämmer med den valda programtypen, visas omväxlande programtypen och stationsnamnet resp. frekvensen i teckenfönstret.

Observera!

• Hittas ingen station med vald programtyp, visas "NO PTY" kort och en ljudsignal hörs. Den senast sparade stationen ställs då in igen.
• Om den inställda stationen eller en annan samverkande station senare sänder ett program av vald typ, växlar bilradion automatiskt till denna station med önskad programtyp från aktuellt spelad station resp. från annan ljudkälla (t.ex. CD). Observera att denna funktion inte stöds av alla stationer.

Visningsalternativ

Tryck på knappen DIS/ESC (13) för att växla mellan dessa två visningar:

Visning	Betydelse
ABCDEF resp. FM1 102.90	Stationsnamn resp. minnesivã¢/frekvens
FM1 11:32	Minnesivã¢/tid

CD-/MP3-/WMA-/C'n'C-/ CD-växlarläge

Grundläggande information

CD-/MP3-/WMA-läge

Med denna bilradio kan du spela CD-ljudskivor (CDDA) och CD-R/RWs med ljud-, MP3- eller WMA-filer samt MP3- eller WMA-filer på USB-datamedium.

Fara för allvarlig skada på CD-läsaren!

CD-skivor med en avvikande form (shape-CD) och CD-skivor som är 8 cm i diameter (mini-CD) får inte användas.

Vi frånsäger oss allt ansvar för skador på CD-läsaren som uppkommer genom inmatning av därtill ej lämpliga skivor.

Observera!

• Använd endast CD-skivor med Compact Disc-logotyp för bästa möjliga funktion.
• Blaupunkt kan inte garantera en perfekt funktion för kopieringsskyddade CD-skivor, inspelningsbara skivor och USB-datamedier som finns ute på marknaden.

Ta hänsyn till följande uppgifter vid förberedelse av ett MP3-/WMA-datamedium:

• Spårets och mappens namn:
• Max. 16 tecken (CD) eller 24 tecken (USB) inkl. filändelsen ".mp3" eller ".wma" (vid fler tecken minskar antalet spår och mappar som bilradion kan känna igen)
• Inga omljud eller specialtecken
• CD-format: CD-ljudskiva (CDDA), CD-R/RW, 0:12 cm
• CD-dataformat: ISO 9669 nivå 1 och 2, Joliet
• CD-brännhastighet: Max 16 (rekommenderas)
• USB-format-/filsystem: Mass Storage Device (masslagring)/FAT32 Ljudfiländelser:
• .MP3 till MP3-filer, WMA till WMA-filer
• WMA-filer endast utan Digital Rights Management (DRM) och som skapats med Windows Media Player från version 8
• MP3-ID3-taggar: Version 1 och 2. Bithastighet för återgivning av ljudfiler:
• MP3: 32 till 320 kbps, WMA: 32 till 192 kbps

Max. antal spår: 20 000

C'n'C-läge

Blaupunkts C'n'C-gränssnitt (C'n'C = Command and Control) möjliggör en ännu bekvämare styrning av apparater och datamedia som är anslutna till bilradion via ett C'n'C-kompatibelt Blaupunktgränssnitt.

Innan du ansluter ett C'n'C-kompatibelt Blaupunkt-gränssnitt, kontrollera läget i AUX-ingången på baksidan. Läs avsnittet "AUX-ingång på baksidan" i kapitlet "Externa ljudkällor".

CD-växlarläge

Du kan ansluta följande CD-växlare till bilradion:

Information om hantering av CD-skivor, hur man lägger i skivorna och allmänt hanterar CD-växlaren finns i bruksanvisningen för CD-växlaren.

Innan du ansluter en CD-växlare, kontrollera läget i AUX-ingången på baksidan. Läs avsnittet "AUX-ingång på baksidan" i kapitlet "Externa ljudkällor".

Växla till CD-/MP3-/WMA-/C'n'C-/CD-växlarläge

Tryck på knappen SRC ⑥ tills önskad ljudkälla visas:

"CD": ilagd CD. "MP3": ilagd CD, som känns av som MP3-CD. "USB": anslutet USB-datamedium. - Namn på apparaten som är ansluten via C'n'C. "CDC/AUX": ansluten CD-växlare (om ingen annan extern ljudkälla är ansluten).

Observera!

• En ljudkälla kan endast väljas om en motsvarande CD är ilagd eller om en motsvarande apparat (t.ex. ett USB-datamedium eller en CD-växlare) är ansluten.
• Om en bilradio först måste läsa datainformationen i en ansluten apparat eller ett datamedium före uppspelning, visas under tiden "READING" i teckenfönstret. Detta kan ta upp till 1 minut vid stora datamängder. Om det är fel på apparaten eller datamediet eller om överförd data inte kan spelas, visas ett meddelande med lämplig innebörd i teckenfönstret (t.ex. "ERROR" eller "USB ERROR").
• Om den anslutna CD-växlaren Först känner av de ilagda CD-skivorna (t.ex. efter ett strömavbrott eller efter magasinbyte), visas under tiden "MAG SCAN". Om CD-växlaren inte innehåller några CD-skivor eller något magasin, visas "NO DISC".

Lägga i en CD

Observera!

Den automatiska laddningen av CD-skivan får inte hindras eller påskyndas.

Lägg in CD:n med den tryckta sidan uppåt i läsaren och skjut in den i CD-hållaren ⑦, tills du känner motstånd.

CD:n dras in automatiskt och dess data kontrolleras (i teckenfönstret visas under tiden "READING"). Därefter börjar uppspelningen i CD- eller MP3-läge. I teckenfönstret visas CD-symbolen när en CD har lagts i.

Observera!

Om den ilagda CD:n inte kan spelas, visas kort "CD ERROR" och CD:n matas ut automatiskt efter ca. 2 sekunder.

Ta ut CD-skiva

Observera!

• En CD-skiva som matats ut och inte avlägsnas, laddas åter efter ca 10 sekunder.
• Det går att mata ut skivor även om bilradion är avslagen eller om du spelar upp ljud från en annan källa.

Tryck på knappen 10 för att mata ut en CD-skiva som lagts i.

Ansluta/ta bort USB-datamedium

För att du ska kunna ansluta ett USB-datamedium, måste medföljande USB-kabel anslutas till bilradion (se monteringsanvisningen).

Stäng av bilradion, så att datamediet loggas in och ut på rätt sätt. Anslut USB-datamediet till USB-kabeln eller dra av det.

I teckenfönstret visas USB-symbolen när USB-datamediet är anslutet. Första gången USB-datamediet väljs som ljudkälla efter anslutning eller påslag av bilradion, läses först datainformationen in (i teckenfönstret visas under tiden "READING").

Observera!

• Om det anslutna USB-datamediet inte kan spelas, visas kort "USB ERROR".
• Tiden som behövs för inläsningen är beroende av USB-datamediets konstruktion och storlek.

Välj spår

Tryck kort på knappen < 5 / >14 ,för att växla till föregående/nästa spår.

Observera!

Om det aktuella spåret spelar längre tid än 3 sekunder, startar spåret igen efter en tryckning på <⑤>.

Välja mapp/CD (endast i MP3-/WMA-/ C'n'C- eller CD-växlarläge)

Tryck på knappen V/NA, för att växla till föregående/nästa mapp eller till föregående/nästa CD.

Observera!

På det sättet kan du även växla mellan spellistor i en apparat, som är ansluten via C'n'C.

Snabbsökning

Håll knappen < 5 / > 14 nedtryckt tills du när önskad plats.

Avbryta uppspelning

Tryck på knappen 3 12 för att avbryta uppspelningen ("PAUSE") eller fortsätta den.

[ \text{endast i MP3-/WMA-läge} ]

Bilradion kan spela spellistor som skapats med en MP3-manager som t.ex. WinAmp eller Microsoft Media Player. Spellistorna måste vara sparade i CD:ns eller USB-datamediets root-mapp. Följande Playlist-format kan kännas av: M3U, PLS.

Välj spår i spellisteläge

Tryck på knappen 2 (12) i ca. 2 sekunder för att växla till spellisteläge:

I teckenfönstret visas kort "LIST MODE". Det första spåret i den första spellistan spelas.

Observera!

Om datamediet inte innehåller några spellistor, visas kort "NO LIST".

Tryck kort på knappen < 5 / > 14 för att växla till föregående/nästa spår i den aktuella spellistan. Tryck på knappen V(16)/A2 för att växla till föregående/nästa spellista.

I teckenfönstret visas kort namnet på den valda spellistan och det första spåret i spellistan spelas.

Stänga spellisteläge

Tryck på knappen 2 (12) i ca. 2 sekunder:

I teckenfönstret visas kort "LIST OFF". Det aktuella spåret spelas vidare.

Tryck på knappen MENU·OK 15 i ca. 2 sekunder för att starta presentationen, eller tryck kort för att fortsätta lyssna på det presenterade spåret.

Under presentationen visas omväxlande "SCAN" och det aktuella sparnumret respektive filnamnet i teckenfönstret.

Observera!

• I CD-växlarläge är presentationstiden ca. 10 sekunder per spår. För alla andra driftlägen kan presentationstiden per spår ställas in (se kap. "Användarinställningar", avsnittet "Utförandeinställning i användarmenyn", menyalternativet "SCAN TIME").
• I spellisteläge (MP3-läge) presenteras bara spåren i den aktuella spellistan.

Spela spår i slumpvis ordningsföljd

Tryck på knappen 5 MIX (12) för att växla mellan de olika uppspelningslägena:

Drift	Visning	Betydelse
CD	MIX ALL	Blanda spår
MP3/WMA/C'n'C'1	MIX DIR2	Blanda spår i den aktuella mappen
	MIX ALL2	Blanda spår i data-medit
CDC	MIX CD	Blanda spår i den aktuella CD:n
	MIX ALL	Blanda spår i alla CD-skivor
All-månt	MIX OFF	Normal upspelning

1 I C'n'C-läge kan det finnas tillgång till fler uppspelningslägen, beroende på ansluten apparat 2 Inte i MP3-spellisteläge

Om MIX-funktionen är aktiverad, visas MIXsymbolen i teckenfönstret.

Vissa spår resp. CD-skivor eller mappar spelas upp flera gånger

Tryck på knappen 4 RPT (12) för att växla mellan de olika uppspelningslägena:

Drift	Visning	Betydelse
CD	RPT TRACK	Upprepa spår
MP3/WMA/C'n'C'1	RPT TRACK	Upprepa spår
	RPT DIR2	Upprepa mappen
CDC	RPT TRACK	Upprepa spår
	RPT DISC	Upprepa CD
All-månt	RPT OFF	Normal Återgivning

1 I C'n'C-läge kan det finnas tillgång till fler uppspelningslägen, beroende på ansluten apparat 2 Inte i MP3-spellisteläge

Om RPT-funktionen är aktiverad, visas symbolen RPT i teckenfönstret.

Visningsalternativ

Tryck en eller ev. flera gånger på knappen DIS/ESC 13 för att växla mellan dessa visningar:

Drift	Visning	Betydelse
CD	T 01 02:15	Spørnummer och speltid
	T 01 18:33	Spørnummer och aktuell tid
MP3/WMA/C'n'C	01 ABC	Filnamn
	ABCDEF	Artist¹
	ABCDEF	Albumnamn¹
	PLAY 02:15	Speltid
	CLK 18:33	Tid
CDC	T 01 02:15	Spørnummer och speltid
	T 01 18:33	Spørnummer och aktuell tid
	CD 02T 03	CD-nummer och spørnummer

Artist och albumnamn måste vara sparade som ID3-tag och visas i förekommande fall som löpande text i bara ca. 10 sekunder, annars visas filnamnet.

Observera

Du kan aktivera och avaktivera visningen av CD-text från en CD-ljudskiva (se kap. "Användarinställningar", avsnittet "Utförainställning i användarmenyn", menyalternativet "CD TEXT"). Vid aktiverad CD-text visas tillhörande CD-text en gång som löpande text i början av varje spår.

Bluetooth®

Du kan ansluta bilradion via Bluetooth® till andra Bluetooth®-kompatibla apparater som mobiltelefoner eller MP3-spelare. På det sättet kan du använda bilradion med dess integrerade mikrofon som högtalare för anslutna mobiltelefoner och styra ljudet från andra Bluetooth®-apparater och spela upp dem i bilradions högtalare (Bluetooth®-streaming).

Bluetooth®-teknologin är en trådlös anslutning med kort räckvidd. Därför måste Bluetooth®-apparater finnas i närheten av bilradion (i bilen) för att etablera och upprätthålla en förbindelse.

För att etablera en Bluetooth®-förbindelse måste du först koppla ihop bilradion och Bluetooth®-apparaten. När du kopplar ihop enheterna, etableras en Bluetooth®-förbindelse automatiskt. Denna förbindelse kvarstår så länge Bluetooth®-apparaten är inom räckhåll. Om förbindelsen bryts, t.ex. för att du befinner dig utom räckhåll med en mobiltelefon, återställs förbindelsen automatiskt så fort du åter befinner dig inom räckhåll.

Du kan bara ansluta en mobiltelefon och streaming-apparat med bilradion. Om du ansluter en ny apparat till bilradion, bryts förbindelsen med en ev. för tillfället ansluten apparat automatiskt. Bilradion tillåter hopkoppling med upp till 5 olika Bluetooth®-apparater och du kan snabbt och bekvämt ansluta dem till bilradion igen. Kopplar du in en sjätte, trängs den Bluetooth®-apparat bort, som först kopplades in.

Bluetooth®-meny

I Bluetooth®-menyn finns alla funktioner för hopkoppling, anslutning och administration av Bluetooth®-apparater.

Öppna Bluetooth®-menyn

Tryck på knappen MENU-OK 15. Tryck på knappen Y 16 för att välja menyalternativet "BLUETOOTH". Tryck på knappen > för att öppna Bluetooth®-menyn. Tryck på knappen V 16 flera gånger, tills önskat menyalternativ är valt.

Observera!

• Bluetooth®-menyn stängs automatiskt ca. 30 sekunder efter den sista knapptryckningen och du återvänder till teckenfönstret för den aktuella ljudkällan.
• Om en Bluetooth®-aktivitet pågår (t.ex. återställning av anslutningen till den senast anslutna apparaten), är funktionerna i Bluetooth®-menyn spärrade. Om du försöker öppna Bluetooth®-menyn under denna tid, visas "LINK BUSY" i teckenfönstret. För att återvända till aktuell ljudkälla tryck på DIS/ESC (13)-knappen. För att avbryta Bluetooth®-aktiviteten och öppna Bluetooth®-menyn, trycker du på knappen ①.

Stäng Bluetooth®-menyn

Tryck kort på knappen DIS/ESC 13 för att stänga Bluetooth®-menyn.

Koppla in och ansluta apparat

Koppla och ansluta mobiltelefon

Välj menyalternativet "PAIR" i Bluetooth®-menyn. Tryck på knappen > 4 för att öppna undermenyn.

Menyalternativet "PHONE" (Telefon) har valts.

Tryck på knappen 14 för att koppla in en mobiltelefon.

I teckenfönstret visas "PAIRING" och Bluetooth®-symbolen blinkar. Bilradion kan nu kännas av och anslutas av en Bluetooth®-mobiltelefon under ca. 2 minuter.

Leta efter bilradion från din mobiltelefon (Bluetooth®-namn: "TORONTO 400 BT").

Så snart bilradion är hittad och ska vara ansluten av mobiltelefonen, visas "ENTER PIN" och PIN-koden "1234" i teckenfönstret.

Etablera förbindelsen från din mobiltelefon. Mata då in den PIN-kod som angetts av bilradion.

I teckenfönstret visas ev. "PAIRED" (inkopplad) och därefter "CONNECTED" (ansluten), så snart bilradion och mobiltelefonen är hopkopplade och anslutna.

Observera!

Om ingen anslutning kan upprättas, visas kort "CON FAIL" (anslutning misslyckades).

Koppla in och ansluta Bluetooth®-streaming-apparat

Välj menyalternativet "PAIR" i Bluetooth®-menyn. Tryck på knappen > 14 för att öppna undermenyn.

Menyalternativet "PHONE" (Telefon) har valts.

Tryck på knappen Y(16) för att välja menyalternativet "STREAMING". Tryck på knappen > 14 för att koppla in en streaming-apparat.

I teckenfönstret visas den aktuella sparade PIN-koden ("1234" som standard). Ange PIN-koden för streaming-apparaten vid behov:

Tryck på knappen V(16) / A(2) flera gånger, tills önskad siffra och aktuell plats visas. Tryck på knappen < 5 / > 14 för att växla mellan PIN-kodens 4 platser. Tryck på MENU-OK 15 för att bekräfta den inmatade PIN-koden.

Observera!

Det är inte alla streaming-apparater som kräver inmatning av dess PIN-kod i bilradion. Vid några streaming-apparater måste du i stället

ange bilradions PIN-kod. För sådana apparater kan du helt enkelt bekräfta bilradions PIN-kod genom att trycka på MENU-OK 15 och därefter mata in den i streaming-apparaten.

I teckenfönstret visas "PAIRING" och Bluetooth®-symbolen blinkar. Bilradion kan nu kännas av och anslutas av streaming-apparaten under ca. 2 minuter.

Sök bilradion från din streaming-apparat (Bluetooth®-namn: "TORONTO 400 BT") och upprätta förbindelsen. Ange vid behov bilradions PIN-kod.

I teckenfönstret visas ev. "PAIRED" (inkopplad) och därefter "CONNECTED" (ansluten), så snart bilradion och streaming-apparaten är hopkopplade och anslutna.

Observera!

Om ingen anslutning kan upprättas, visas kort "CON FAIL" (anslutning misslyckades).

Telefonfunktioner

Vid ett inkommande samtal visas omväxlande "INCOMING" (inkommande) och numret till den som ringer upp. Den aktuella ljudkällan stängs av och en ringsignal hörs i bilradions högtalare.

Observera!

Om uppringarens nummer inte överförs, visas "PRIVATE NUMBER" (hemligt nummer) i stället för numret. Om uppringarens nummer är sparat tillsammans med ett namn, visas både personnamnet och numret (se kap. "Spara Telefonnummer").

Tryck på knappen 18 för att besvara det inkommande samtalet.

I teckenfönstret visas "CALL" och den löpande samtalstiden.

Tryck på knappen ① för att avsluta samtalet eller avsluta pågående samtal.

I teckenfönstret visas "CALL END".

Ringa ett samtal

Välj menyalternativet "DIAL NEW" i Bluetooth®-menyn. Tryck på knappen >⑭4.

Nu kan du slå ett telefonnummer med upp till 20 siffror:

Tryck på knappen √16/AN flera gånger, tills önskad siffra visas på aktuell plats. Tryck på knappen < 5 / >14 för att växla mellan numrets platser. Tryck på knappen 18 för att ringa upp det inlagda numret.

I teckenfönstret visas då omväxlande "OUTGOING" och det inlagda numret.

Observera!

Om det uppringda numret är sparat tillsammans med ett namn, visas både personnamnet och numret (se kap. "Spara Telefonnummer").

Så snart din samtalspartner besvarar samtalet, visas omväxlande "CALL" och den löpande samtalstiden i teckenfönstret.

Spara Telefonnummer

Välj menyalternativet "DIAL NEW" i Bluetooth®-menyn. Tryck på knappen >⑭4.

Nu kan du slå ett telefonnummer med upp till 20 siffror:

Tryck på knappen √16/7 flera gånger, tills önskad siffra visas på aktuell plats. Tryck på knappen < 5 / > 14 för att växla mellan numrets platser. Tryck på önskad knapp för spara 1-5 ⑫ i ca. 2 sekunder, för att endast spara numret.

-eller

Tryck på knappen MENU·OK (15) för att lägga in ett namn för inmatningen.

Nu kan du lägga in ett namn med upp till 9 tecken:

Tryck på knappen √16/7 flera gånger, tills önskat tecken visas på aktuell plats. Tryck på knappen <5>/>4 för att växla mellan namnets platser. Tryck på önskad knapp för spara 1-5 (12) i ca. 2 sekunder, för att spara numret och namnet.

Observera!

Ett nummer som tidigare är sparat på minnesknappen byts ut.

Snabbval

Med snabbvalet kan du ringa upp senast valda nummer eller ett sparat nummer (se kap. "Sparat Telefonnummer").

Tryck på knappen 18

I teckenfönstret visas det senast uppringda numret.

Observera!

Om ingen mobiltelefon är ansluten för tillfället, öppnas Bluetooth®-menyn. Menyalternativet "PAIR" väljs.

Tryck eventuellt på en minnesknapp 1-5 (12) för att få fram numret, som är sparat där. Tryck på knappen 18 för att ringa upp numret.

I teckenfönstret visas då omväxlande "OUTGOING" och det valda numret.

Bluetooth®-streaming-läge

Starta Bluetooth®-streaming-läge

Tryck på knappen SRC ⑥ flera gånger, tills "BT STREAM" visas i teckenfönstret.

Uppspelningen börjar.

Observera!

• Bluetooth®-streaming-läget är bara valbart, om en lämplig streaming-apparat är ansluten.
• Om anslutningen till streaming-apparaten bryts under en uppspelning, visas kort

"CON LOST" (anslutning bruten) och bilradion växlar till föregående ljudkälla.

Välj spår

Tryck kort på knappen < 5/2 >14/1 ,för att växla till föregående/nästa spår.

Fler Funktioner i Bluetooth®-menyn

Ändra Bluetooth®-PIN-kod

Bilradion har Bluetooth®-PIN-koden "1234" från fabriken, som du t.ex. måste ange på mobiltelefon vid inkoppling av en mobiltelefon. Du kan ändra denna PIN-kod.

Välj menyalternativet "PIN EDIT" i Bluetooth®-menyn. Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen V16/T2 flera gånger, tills önskad siffra visas på aktuell plats. Tryck på knappen <5>/>14 för att växla mellan PIN-kodens 4 platser. Tryck på knappen MENU·OK 15.

Administrera inkopplade apparater

I Bluetooth®-menyn kan du administrera de inkopplade Bluetooth®-apparaterna (mobiltelefoner och streaming-apparater som MP3-spelare).

I apparatlistorna för mobiltelefoner ("PHN LIST") och streaming-apparater ("STR LIST") visas inkopplade apparater. Här kan du:

• Bryta förbindelsen till den för tillfället anslutna Bluetooth®-apparaten
• Upprätta en förbindelse till en av de inkopplade Bluetooth®-apparaterna
• Koppla från en Bluetooth®-apparat. Välj menyalternativet "PHN LIST" resp "STR LIST" i Bluetooth®-menyn. Tryck på knappen > 14 för att öppna undermenyn.

Den första apparaten i listan visas.

Observera!

Om ingen apparat är inkopplad, visas kort "EMPTY" (listan tom).

Tryck eventuellt på knappen XV/A ② flera gånger, tills önskad apparat visas. Du har följande alternativ: Tryck på knappen 18 för att ansluta den visade apparaten. I teckenfönstret visas "CONNECTING" (ansluter). När apparaten är ansluten, visas kort "CONNECTED" (ansluten) och du kommer tillbaka till Bluetooth®-menyn. Om apparaten redan är ansluten, visas kort "CON EXIST" (anslutning upprättad) och du kommer tillbaka till listan över inkopplade mobiltelefoner eller streaming-apparater. Tryck på knappen ① för att bryta förbindelsen till den visade apparaten. I teckenfönstret visas kort "DISCONNTD" (frånkopplad) och du kommer tillbaka till Bluetooth®-menyn. Om apparaten inte är ansluten, visas kort "NO CONNECT" (ingen anslutning) och du kommer tillbaka till listan över inkopplade mobiltelefoner eller streaming-apparater. Tryck på knappen 17 i ca. 2 sekunder, för att koppla från den visade apparaten. I teckenfönstret visas kort "DELETED" (raderad) och du kommer tillbaka till Bluetooth®-menyn.

Koppla från alla kopplade apparater

Välj menyalternativet "DELETE ALL" i Bluetooth®-menyn. Tryck på knappen > 14 för att koppla från alla inkopplade apparater.

I teckenfönstret visas "CONFIRM" (bekräfta).

Tryck en gång till på knappen > ⑭4.

I teckenfönstret visas kort "DELETED" (frankopplad).

Externa ljudkällor

AUX-IN-uttag på fronten

Varning! Ökad risk för skador på grund av stickkontakten.

I händelse av olycka kan den utskjutande kontakten i Front-AUX-IN-uttaget orsaka skador. Om en rak stickkontakt eller adapter används leder detta till en ökad risk för skador.

På grund av detta rekommenderar vi att en böjd stickkontakt används, som t.ex. Blaupunkts tillbehörskabel (7 607 001 535).

När en extern ljudkälla som t.ex. en bärbar CD-, MiniDisc- eller MP3-spelare är ansluten till front-AUX-IN-uttaget, kan den väljas med knappen SRC 6. I teckenfönstret visas "FRONT AUX".

AUX-ingång på baksidan

Via AUX-ingången på baksidan (Rear-AUX-IN) kan du ansluta olika externa ljudkällor till bilradion:

C'n'C-kompatibla apparater från Blaupunkts tillbehörsprogram (t.ex. ett C'n'C-kompatibelt Bluetooth®/USB- eller iPod®/USB-gränssnitt; C'n'C = Command and Control). CD-växlare. Andra externa ljudkällor som t.ex. bärbara CD-spelare, MiniDisc-spelare, MP3-spelare eller icke-C'n'C-kompatibelt Blaupunkt-gränssnitt.

Observera!

För att kunna ansluta en extern ljudkälla till den bakre AUX-ingången behöver du en adapterkabel. (Blaupunkt-nr 7607897093), som du kan köpa hos närmaste Blaupunkt-återförsäljare.

Innan du ansluter en viss apparat, kontrollera först läget i AUX-ingången på baksidan och ändra inställningen om det behövs (se kap. "Användarinställningar", avsnittet "Utföra inställning i användarmenyn", menyalternativet "CDC"). Observera att du bara får ändra inställningen, när ingen apparat är ansluten till AUX-ingången på baksidan. Ta bort ev. anslutna apparater när bilradion är avslagen.

darmenyn", menyalternativet "CDC"). Observera att du bara får andra inställningen, när ingen apparat är ansluten till AUX-ingången på baksidan. Ta bort ev. anslutna apparater när bilradion är avslagen.

Starta C'n'C-läget

Tryck på knappen SRC ⑥ flera gånger, tills namnet på apparaten, som är ansluten via C'n'C, visas i teckenfönstret.

Uppspelningen börjar.

Observera!

C'n'C-läget kan endast väljas då en passande apparat är ansluten via ett C'n'C-gränssnitt. - För manövrering av radion i C'n'C-läge, läs kapitlet "CD-/MP3-/WMA-/C'n'C-/CD-växlarläge". Genom att använda passande kablar kan du ansluta upp till 3 C'n'C-kompatibla Blaupunkt-gränssnitt till bilradion. För att bilradion ska kunna skilja mellan de olika gränssnitten, kan du ge varje gränssnitt ett eget apparatnummer (se kap. "Användarinställningar", avsnittet "Utföra inställning i användarmenyn", menyalternativ "C'N'C").

Starta AUX-läge

Tryck på knappen SRC ⑥ flera gånger, tills "CDC / AUX" visas i teckenfönstret.

Uppspelningen börjar.

Observera!

Du kan ange ett eget namn för AUX-ingången på baksidan, som visas i teckenfönstret i AUX-läge, när du har valt den anslutna ljudkällan (se kap. "Användarinställningar", avsnittet "Utföra inställning i användarmenyn", menyalternativet "AUXEDIT").

Klangbildinställningar

I audiomenyn kan du göra följande klangbildinställningar:

• Ställa in bas- och diskantnivå
• Ställa in volymfördelning vänster/höger (Balance) respektive fram/bak (Fader)
• Ställa in höjning av basen vid låg volym (X-Bass).

I den utvidgade audiomenyn kan du dessutom utföra följande inställningar:

• Ställ in 3-bandsequalizer:
• Ställ in mellanregisternivå.
• Välja bas-, mellanregister- och diskant-frekvens.
• Ställ in kvalitetsfaktor för bas och mellanregister.
• Utföra utökad X-Bass-inställning (nivå och frekvens)
• Välja equalizer-förinställningar

Observera!

Inställningarna för bas, mellanregister och diskant sparas för varje ljudkälla för sig.

Öppna och stänga ljudmenyn

Tryck kort på knappen MENU·OK (15) för att öppna användarmenyn. Tryck på knappen √16/7 ②flera gånger, tills menyalternativet "AUDIO" är valt. Tryck på knappen ≥14 för att öppna ljudmenyn. Tryck på knappen V16 / A2 flera gånger, tills önskat menyalternativ är valt. Utför inställningen (se nästa inställning). Tryck kort på knappen MENU·OK (15) för att välja ett annat menyalternativ.

-eller

Tryck kort på knappen DIS/ESC 13 för att stänga menyn.

Observera!

Menyn stängs automatiskt ca. 15 sekunder efter den sista knapptryckningen och du återvänder till teckenfönstret för den aktuella ljudkällan.

Utföra inställning i ljudmenyn

BASS

Basnivå. Inställningar: -7 till +7.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen V/16/2 för att utföra inställningen.

TREBLE

Diskantnivå. Inställningar: -7 till +7.

Tryck på knappen > 4 för att öppna undermenyn. Tryck på knappen /16/2 för att utföra inställningen.

BALANCE

Volymbalans vänster/höger. Inställningar: L9 (vänster) till R9 (höger).

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen V/16/2 för att utföra inställningen.

FADER

Volymbalans fram/bak. Inställningar: R9 (bak) till F9 (fram).

Tryck på knappen > 4 för att öppna undermenyn. Tryck på knappen V/N för att utföra inställningen.

X-BASS

Höjning av basnivån vid låg volym. Inställningar: 0 (av) till 3 (största höjning). Tryck på knappen > 14 för att öppna undermenyn.

Tryck på knappen V/N för att utföra inställningen.

Öppna och stänga utvidgad ljudmeny

Välj menyalternativet "ENHANCED" i ljudmenyn. Tryck på knappen > 4 för att öppna ENHANCED-menyn. Tryck på knappen V (16) / A (2) flera gånger, tills önskat menyalternativ är valt. Utför inställningen (se nästa inställning). Tryck kort på knappen MENU·OK (15) för att välja ett annat menyalternativ.

-eller

Tryck kort på knappen DIS/ESC 13 för att stänga menyn.

Utför inställning utvidgad ljudmeny

E-BASS

Ställ in basfrekvens och kvalitetsfaktor. Inställningar:

• Basfrekvens: 60/80/100/200 Hz. Kvalitetsfaktor: 1,0/1,25/1,5/2,0. Tryck på knappen > 14 för att öppna undermenyn "E-BASS". Tryck på knappen V (16) / A (2) för att växla mellan undermenyerna "FREQ" (frekvens) och "QFAC" (kvalitetsfaktor). Tryck på knappen < 5 / > 14 för att växla mellan de tillgängliga inställningarna i undermenyn.

E-TREBLE

Ställ in diskantfrekvens. Inställningar: 10/12,5/15/17,5 kHz.

Tryck på knappen > 14 för att öppna undermenyn "E-TREBLE". Tryck på knappen < 5 / > 14 för att växla mellan de tillgängliga inställningarna i undermenyn.

Ställ in mellanregister nivå och frekvens samt kvalitetsfaktor. Inställningar:

Tryck på knappen > 14 för att öppna undermenyn "E-MIDDLE". Tryck på knappen V (16) / A (2) för att växla mellan undermenyerna "GAIN" (nivå), "FREQ" (frekvens) och "QFAC" (kvalitetsfaktor). Tryck på knappen < 5 / > 14 för att växla mellan de tillgängliga inställningarna i undermenyn.

E-XBASS

Ställ in X-basnivå och -frekvens. Inställningar:

X-basnivå: 0 (av) till 3. X-basfrekvens: 30/60/100 Hz.

Tryck på knappen > 14 för att öppna undermenyn "E-XBASS". Tryck på knappen V (16) / A (2) för att växla mellan undermenyerna "GAIN" (nivå) och "FREQ" (frekvens). Tryck på knappen < 5 / > 14 för att växla mellan de tillgängliga inställningarna i undermenyn.

PRESETS

Välj equalizer-förinställningar. Inställningar: POP, ROCK, CLASSIC, P-EQ OFF (ingen förinställning).

Tryck på knappen > 14 för att öppna undermenyn "PRESETS". Tryck på knappen V (16) / A (2) för att växla mellan inställningarna.

Användarinställningar

Öppna och stänga användarmenyn

Tryck kort på knappen MENU-OK (15) för att öppna menyn. Tryck på knappen V (16) / A (2) flera gånger, tills önskat menyalternativ är valt. Utför inställningen (se nästa inställning). Tryck kort på knappen MENU-OK (15) för att välja ett annat menyalternativ.

-eller

Tryck kort på knappen DIS/ESC (13) för att stänga menyn.

Observera!

Menyn stängs automatiskt ca. 15 sekunder efter den sista knapptryckningen och du återvänder till teckenfönstret för den aktuella ljudkällan.

Utföra inställning i användarmenyn

CDC

Ställ in läge för den bakre AUX-ingången. Inställningar: ON (för anslutning av en CD-växlare eller en annan extern ljudkälla), OFF (för anslutning av ett C'n'C-kompatibelt Blaupunkt-gränssnitt).

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen ≥ 14 för att växla mellan inställningarna. Tryck kort på MENU·OK 15 för att bekräfta den valda inställningen.

Bilradion slås av automatiskt och slås på igen med den valda inställningen.

CN

Tilldela anslutna C'n'C-kompatibla gränssnitt ett individuellt apparatnummer (C'n'C = Command and Control). Längd: 4 platser, siffror: 0-9, A-F (hexadecimal).

Tryck på knappen > 14 för att öppna undermenyn.

Tryck på knappen ⁽¹⁶⁾ / A⁽²⁾ för att välja gränssnitt ("DEV 1-3"). Tryck på knappen > ⑭ för att ändra apparatnumret. Tryck på knappen < 5 / >14 för att växla mellan platserna.

Tecknet på den valda platsen blinkar, när det är valt.

Tryck på knappen V(16)/A(2) för att välja en siffra på den valda platsen. Tryck kort på MENU·OK 15 för att bekräfta det inlagda apparatnumret.

CDTEXT

Aktivera eller avaktivera visning av CD-text. Inställningar: ON (på), OFF (av).

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen ≥ 14 för att växla mellan inställningarna. Tryck kort på MENU·OK (15) för att bekräfta den valda inställningen.

TA VOLUME

(endast för tuner-region "EUROPE")

Ställ in min-volym för trafikmeddelanden. Inställningar: 1 - 50.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen V(16)/A② eller vrid på volymreglaget 4 för att göra inställningen.

SENS

Endast möjlig i FM-radioläge: Ställ in känsligheten för stationssökningen. Inställningar: LO1 (minst) - HI6 (störst).

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen för att utföra inställningen.

SCAN TIME

Ställ in presentationstid i steg om 5 sekunder. Inställningar: 5 - 30.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen V/NT för att utföra inställningen.

CLOCK SET

Inställning av tid.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen < 5 / > 4 för att växla mellan minuter och timmar.

Minut- eller timvisningen blinkar, när den är vald.

Tryck på knappen √16 / √2 för att ställa in minuterna eller timmarna. Tryck kort på MENU·OK ⑤ för att bekräfta den inlagda tiden.

Observera!

I 12-timmars tidvisningsläge (12H MODE) visas ett "A" efter tiden för förmiddag eller ett "P" för eftermiddag.

12H/24H MODE

Välj 12- eller 24-timmars tidvisningsläge. Inställningar: 12H, 24H.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen > 4 för att växla mellan inställningarna.

CLOCK

Aktivera eller avaktivera tidvisning vid avslagen radio och avslagen tändning. Inställningar: ON (på), OFF (av).

Tryck på knappen > 4 för att öppna undermenyn. Tryck på knappen > 4 för att växla mellan inställningarna. Tryck kort på MENU·OK 15 för att bekräfta den valda inställningen.

BEEP

Aktivera eller avaktivera ljudsignal. Inställningar: ON (på), OFF (av).

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen ≥ 14 för att växla mellan inställningarna. Tryck kort på MENU·OK 15 för att bekräfta den valda inställningen.

MUTE LVL

Ställ in volym för dämpning av ljudet. Inställningar: 0-50.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen V16/VA ② eller vrid på volymreglaget 4 för att göra inställningen.

ON VOLUME

Ställ in tillslagsvolymen. Inställningar: 0 - 50 eller LAST VOL (den volym som senast var inställd innan bilradion stängdes av). Vid inställningen "LAST VOL" är tillslagsvolymen begränsad till max. 25.

Tryck på knappen > ④ för att välja inställningen "LAST VOL". - eller - Tryck på knappen < 5 för att ställa in tillslagsvolymen mellan 0 och 50. Tryck på knappen V(16)/A(2) eller vrid på volymreglaget ④ för att göra inställningen.

REG

(endast för tuner-region "EUROPE")

Endast möjligt i FM-radioläge: Aktivera eller avaktivera REG-funktionen. Inställningar: ON (på), OFF (av).

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen > ⑭ för att växla mellan inställningarna.

PTYLANG

(endast för tuner-region "EUROPE")

Endast möjligt i FM-radioläge: Välj språk för visning av programtyper. Inställningar: ENGLISH, FRANCAIS, DEUTSCH.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen V(16)/A(2) för att växla mellan inställningarna.

PTY

(endast för tuner-regionerna "EUROPE", "USA", "S AMERICA")

Endast möjligt i FM-radioläge: Aktivera eller avaktivera PTY-funktionen. Inställningar: ON (på), OFF (av).

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen ≥ 14 för att växla mellan inställningarna.

Blanda färg för teckenfönstrets belysning av grundfärgerna rött, grönt och blått (RGB). Inställningar: 0 till 16 för var och en av R, G och B.

Tryck på knappen < 5 för att välja undermenyn "4096 COL" (inställning av R, G och B), eller knappen > 14 för att välja undermenyn "256 COL" (inställning av R, G och B förblir oförändrad). Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen < 5 / > 14 för att växla mellan färgerna.

Värdet för den valda färgen blinkar.

Tryck på knappen V(16)/A2 för att ställa in värdet för den valda färgen. Tryck kort på MENU·OK (15) för att bekräfta den valda inställningen.

INTRO

Aktivera eller avaktivera kontinuerligt färgbyte av teckenfönstrets belysning. Inställningar: ON (på), OFF (av).

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen ≥ 14 för att växla mellan inställningarna. Tryck kort på MENU·OK (15) för att bekräfta den valda inställningen.

Om det kontinuerliga färgbytet är aktiverat, ändras färgen på teckenfönstrets belysning fortlöpande över hela färgspektrumet.

COL SCAN

Välja färg för teckenfönstrets belysning under en färgsökning.

Tryck på knappen > 4 för att starta färgsökningen. I teckenfönstret visas omväxlande "SCANNING" och "OK (MENU)" och färgen för teckenfönstrets belysning ändras fortlöpande. Tryck kort på MENU·OK (15) för att välja den för tillfället inställda färgen.

DIM DAY/DIM NIGHT

Ställa in teckenfönstrets ljusnivå för dag (DIM DAY) eller natt (DIM NIGHT). Inställningar: 1 - 16.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen V/72 för att utföra inställningen.

Om bilradion är ansluten enligt beskrivningen i monteringsanvisningarna och bilen har denna typ av anslutning, ställs teckenfönstrets ljusstyrka för dag och natt in med fordonsbelysningen.

AUXEDIT

Ändamål för AUX-ingången på baksidan i AUX-läge. Längd: 9 platser; tecken: A-Z, 0-9.

Tryck på knappen > 14 för att öppna undermenyn. Tryck på knappen < ⑤ / > 14 för att växla mellan platserna.

Tecknet på den valda platsen blinkar, när det är valt.

Tryck på knappen V 16 / 2 för att välja ett tecken på den valda platsen. Tryck kort på MENU·OK 15 för att bekräfta det angivna namnet.

TRAF (endast för tuner-region "EUROPE")

Endast möjlig FM-radioläge: Aktivera eller avaktivera företräde för trafikmeddelanden. Inställningar: ON (på), OFF (av).

Tryck på knappen > 4 för att öppna undermenyn. Tryck på knappen > 4 för att växla mellan inställningarna.

Tryck på knappen > ① 4 för att öppna undermenyn. Tryck på knappen > 14 för att växla mellan inställningarna.

Fabriksinställningar

Fabriksinställningar i användarmenyn:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TA VOL	20
RDS*	ON
REG*	ON
TRAF*	OFF

Du kan återställa bilradions ursprungliga fabriksinställningar:

Tryck kort på MENU·OK 15 för att öppna menyn. Tryck på knappen ⁽¹⁶⁾ / T⁽²⁾ flera gånger, tills menyalternativet "NORMSET" är valt. Tryck på MENU·OK (15) i 4 sekunder.

I teckenfönstret visas kort "NORM ON". Bilradion slås av automatiskt och slås på igen med fabriksinställningarna.

Observera!

Om du trycker på MENU-OK i kortare än 4 sekunder, visas "NORM OFF" i teckenfönstret och de hittillsvarande inställningarna bibehålls.

Viktig information

Garanti

För produkter köpta inom EU ger vi en tillverkargaranti. För produkter som inköpts utanför EU gäller olika garantivillkor beroende på inköpsland.

Du kan hämta garantivillkoren från www.blaupunkt.com eller beställa dem från:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Service

I vissa länder står Blaupunkt till tjänst med reparations- och hämtningsservice.

Under www.blaupunkt.com kan du se om denna service finns i ditt land.

Vill du utnyttja servicen kan du beställa hämtning av din bilradio på Internet.

Tekniska data

Spänningsförsörjning

Driftspänning: 10,5 - 14,4 V

Strömförbrukning

Under drift: 10 A

10 s efter avstängning: < 3,5 mA

Förstärkare

Uteffekt: 4 x 26 watt sinus vid

14,4 V vid 4 Ohm.

4 × 50 watt max. effekt

Tuner

Våglängdsområden Europa/Thailand:

FM: 87,5-108 MHz

AM (MV): 531 - 1602 kHz

LV (endast Europa): 153 - 279 kHz

Amerikanska våglängdsområden (USA):

UKV (FM): 87,7 - 107,9 MHz

AM (MV): 530 - 1710 kHz

Våglängdsområden Sydamerika:

UKV (FM): 87,5 - 107,9 MHz

AM (MV): 530 - 1710 kHz

FM-ljudfrekvensomfång:

30-15000 Hz

CD

Ljudfrekvensomfång:

20-20000 Hz

Förförstärkare ut (Pre-amp Out)

4 kanaler: 2 V

Ingångskänslighet

Rear-AUX-IN: 1,2 V / 10 kΩ

Front-AUX-IN: 500 mV / 6 kΩ

Tel-/Navi-ingång: 10V / 1kΩ

Mått och vikter

B x H x D (mm): 182 x 53 x 155

Vikt: ca. 1,30 kg

Uppspelningsläge (endast i mp3-/WMA-läge) 212

Skanna alla spår. 213

Uppspelningsläge (endast i mp3-/WMA-läge)

Uppspelningen startar.

Observera!

Uppspelningen startar.

Observera:

Vänligen beakta följande skyddsåtgärder under pågående montering och drift.

• Lossa polskon från batteriets minuspol! Följ därvid fordonstillverkarens skyddsanvisningar.
• Se till att inga av fordonets komponenter skadas i samband med borrning av hål.
• Plus- och minuskabelns ledningsarea måste vara minst 1,5 mm² .
• Fordonets stickkontakt får inte anslutas till radion!

Din BLAUPUNKT fackhandel tillhandahåller för resp fordonstyp erforderlig adapterkabel.

Beroende på konstruktionstyp kan fordonet avvika från denna beskrivning. Vi frånsäger oss allt ansvar för skada eller följdskada pga. felaktig montering eller anslutning.

Om här givna monteringsanvisningar ej stämmer överens med faktiska förhållanden, vänligen kontakta Blaupunkt fackhandel, representant för fordonets tillverkare eller vår telefonsupport.

Vid montering av förstärkare eller cd-växlare måste först apparatstommen jordas, innan stickpropparna ansluts till in- eller utgångarna (hylstag line-in resp line-out).

Jord från andra apparater får inte anslutas till bilradions jord (höljet).
