TORONTO 400 BT - Autoradio BLAUPUNKT - Kostenlose Bedienungsanleitung

Marke	BLAUPUNKT
Modell	TORONTO 400 BT
Produkttyp	Autoradio
Stromversorgung	10,5 - 14,4 V (max. Strom 10 A)
Bereitschaftsstromverbrauch	< 3,5 mA
Sinus-Ausgangsleistung	4 x 26 W (14,4 V, 4 Ω)
Maximale Leistung	4 x 50 W
UKW-Wellenbereiche	87,5 - 108 MHz (Europa/Thailand), 87,7 - 107,9 MHz (USA/Südamerika)
MW-Wellenbereiche	531 - 1602 kHz (MW) ; 153 - 279 kHz (LW, Europa)
UKW-Bandbreite	30 - 15 000 Hz
CD-Bandbreite	20 - 20 000 Hz
Unterstützte Formate	Audio-CD, CD-R/RW, MP3, WMA, USB-Dateien (FAT32)
Bluetooth	Freisprecheinrichtung und Audio-Streaming (eingeschränkte Reichweite, bis zu 5 gekoppelte Geräte)
Anschlüsse	CD-Schacht, USB vorne, AUX-IN vorne, AUX-Eingang hinten, 4-Kanal-Vorverstärkerausgänge (2 V)
Frontblende	Abnehmbar, mit Bedientasten und hintergrundbeleuchtetem Display
Radiofunktionen	RDS, PTY, Travelstore, Speicherung von 5 Sendern pro Ebene (FM1, FM2, FMT, MW, MWT)
Klangregelung	Bässe, Höhen, Balance, Fader, X-Bass, 3-Band-Equalizer, Voreinstellungen Pop/Rock/Classic
Anzeige	Hintergrundbeleuchtetes Display mit Farbauswahl (4096 Farben) und Tag-/Nacht-Helligkeit
Abmessungen	1-DIN Standard (182 x 53 x 160 mm, Schätzung)
Gewicht	Ca. 0,5 kg (Schätzung)
Sicherheitshinweise	Laser Klasse 1, nicht öffnen, moderate Lautstärke für Verkehrssicherheit
Pflege und Reinigung	Mit trockenem oder leicht feuchtem Tuch reinigen; Alkohol für die Kontakte der Frontblende
Mitgeliefertes Zubehör	Anleitung, Schutzhülle für Frontblende, Rahmenhalter, Kleinmaterial, Ausbauwerkzeuge, USB-Kabel
Garantie	Herstellergarantie in der Europäischen Union; Kontaktieren Sie Blaupunkt für Unterstützung

Häufig gestellte Fragen - TORONTO 400 BT BLAUPUNKT

Wie koppele ich mein Telefon über Bluetooth?

Wählen Sie im Bluetooth-Menü PAIR und dann PHONE. Das Autoradio wird für ca. 2 Minuten als TORONTO 400 BT sichtbar. Suchen Sie auf Ihrem Telefon nach dem Gerät und geben Sie den am Bildschirm angezeigten PIN 1234 ein. Die Kopplung wird durch die Anzeige PAIRED und dann CONNECTED bestätigt.

Wie stelle ich die Uhrzeit ein?

Öffnen Sie das Benutzermenü durch Drücken von MENU·OK, wählen Sie mit den Tasten ▼/▲ CLOCKSET und drücken Sie ►, um in das Untermenü zu gelangen. Mit den Tasten ◄/► wechseln Sie zwischen Stunden und Minuten, mit ▼/▲ stellen Sie ein. Bestätigen Sie mit MENU·OK. Sie können auch die Anzeige 12h oder 24h im Menü 12H/24H MODE wählen.

Kann ich MP3-Dateien von einem USB-Stick abspielen?

Ja, schließen Sie einen USB-Stick mit FAT32-Formatierung an den vorderen USB-Anschluss an (USB-Kabel im Lieferumfang). Das Autoradio liest MP3- und WMA-Dateien. Die Quelle USB erscheint in der Quellenliste (Taste SRC). Ordner und Wiedergabelisten (M3U, PLS) werden ebenfalls unterstützt.

Wie speichere ich einen Radiosender?

Wählen Sie den Wellenbereich (FM1, FM2 usw.) mit der Taste V/A. Stellen Sie den gewünschten Sender manuell oder per Suche ein. Drücken Sie eine der Stationstasten 1 bis 5 und halten Sie sie ca. 2 Sekunden gedrückt, um zu speichern. Der Sender kann dann durch kurzes Drücken der entsprechenden Taste aufgerufen werden.

Wie stelle ich die Klangregelung (Equalizer) ein?

Rufen Sie das Audiomenü über MENU·OK auf und wählen Sie AUDIO. Dort finden Sie die Einstellungen für Bass, Treble, Balance, Fader und X-Bass. Für erweiterte Einstellungen gehen Sie zu ENHANCED, wo Sie den 3-Band-Equalizer (E-Bass, E-Middle, E-Treble) anpassen und Voreinstellungen wie POP, ROCK oder CLASSIC wählen können.

Ist die Frontblende abnehmbar? Wie?

Ja, die Frontblende ist abnehmbar, um Diebstahl zu verhindern. Zum Entfernen drücken Sie die Entriegelungstaste (①) oben links. Die linke Seite hebt sich, dann ziehen Sie die Frontblende auf dieser Seite ab. Zum Einsetzen schieben Sie die rechte Seite in das Gehäuse und drücken dann die linke Seite, bis sie einrastet.

Was tun, wenn die CD nicht abgespielt wird?

Überprüfen Sie, ob die CD verkratzt oder kopiergeschützt ist. Verwenden Sie nur Standard-CDs (12 cm) mit dem Compact Disc-Logo. Wenn der Fehler CD ERROR angezeigt wird, wird die CD nach 2 Sekunden automatisch ausgeworfen. Legen Sie keine unregelmäßig geformten CDs (Shape-CD) oder Mini-CDs (8 cm) ein – Risiko einer Beschädigung des Laufwerks.

Wie aktiviere ich Verkehrsinformationen (RDS-TMC)?

Im Tuner-Bereich EUROPE können UKW-Sender, die Verkehrsinformationen (RDS) ausstrahlen, verfolgt werden. Aktivieren Sie die Funktion TRAF im Benutzermenü (Option TRAF = ON). Wenn eine Verkehrsdurchsage gesendet wird, erscheint TRAFFIC und die aktuelle Quelle wird stummgeschaltet. Die Lautstärke der Durchsagen kann über TA VOL im Benutzermenü eingestellt werden.

Kann ich einen externen Verstärker anschließen?

Ja, das Autoradio verfügt über 4 Vorverstärkerausgänge (2 V) zum Anschluss eines externen Verstärkers. Beachten Sie den Anschlussplan am Ende der Anleitung. Achten Sie auf die Polarität und überschreiten Sie nicht den empfohlenen Kabelquerschnitt (1,5 mm²). Die Massen externer Geräte dürfen nicht mit der Masse des Autoradios verbunden werden.

Wie setze ich die Werkseinstellungen zurück?

Wählen Sie im Benutzermenü die Option NORMSET (verfügbar im Tuner-Bereich EUROPE). Drücken Sie MENU·OK und halten Sie sie länger als 4 Sekunden gedrückt. Die Anzeige NORM ON bestätigt den Reset. Das Autoradio startet mit den Standardeinstellungen neu. Gespeicherte Sender und andere benutzerdefinierte Einstellungen werden gelöscht.

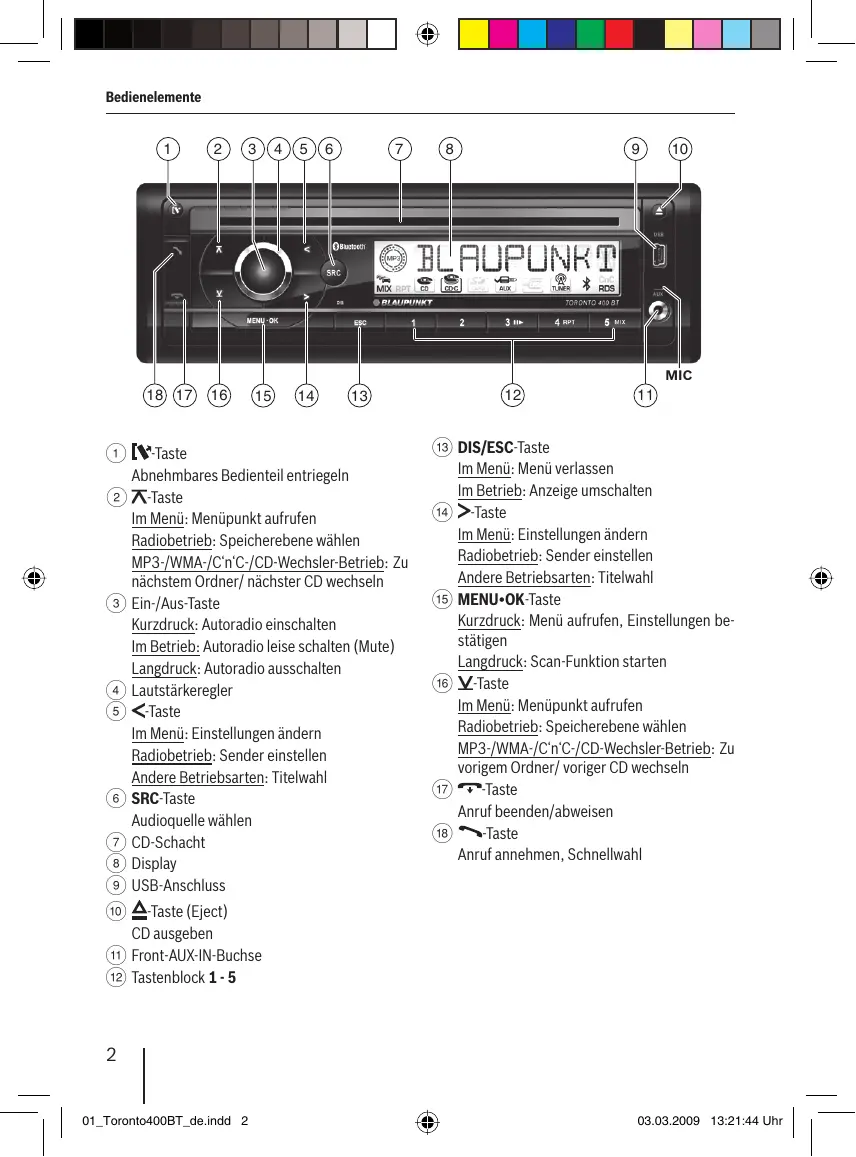

BEDIENUNGSANLEITUNG TORONTO 400 BT BLAUPUNKT

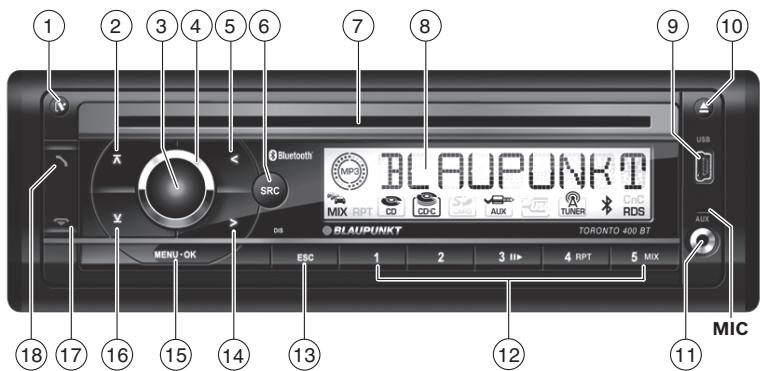

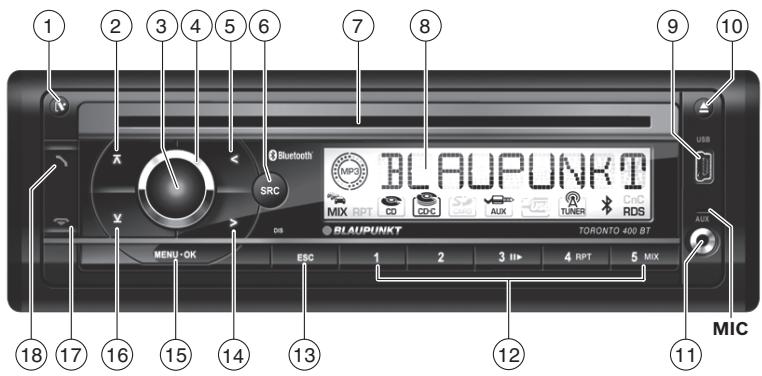

①【】-Taste
Abnehmbares Bedienteil entriegeln
② Taste
Im Menu: Menupunkt aufrufen
Radiobetrieb: Speicherebene wahlen
MP3-/WMA-/C'n'C-/CD-Wechsler-Betrieb: Zu
nachstem Ordner/ nächster CD wechseln
③ Ein-/Aus-Taste
Kurzdruck: Autoradio einschalten
Im Betrieb: Autoradio leise schalten (Mute)
Langdruck: Autoradio ausschalten
(4) Lautstärkeregler
⑤ <Taste
Im Menu: Einstellungen ändern
Radiobetrieb: Sender einstellen
Andere Betriebsarten: Titelwahl
⑥ SRC-Taste
Audioquelle wahlen
⑦ CD-Schacht
⑧ Display
(9) USB-Anschluss
10 Taste (Eject)
CD ausgegeben
(1) Front-AUX-IN-Buchse
12 Tastenblock 1-5

13 DIS/ESC-Taste

Im Menu: Menu verlassen

Im Betrieb: Anzeige umschalten

14 -Taste

Im Menu: Einstellungen ändern

Radiobetrieb: Sender einstellen

Andere Betriebsarten: Titelwahl

(15) MENU·OK-Taste

Kurzdruck: Menu aufrufen, Einstellungen bestätigten

Langdruck: Scan-Funktion starten

16 Y-Taste

Im Menu: Menüpunkt aufrufen

Radiobetrieb: Speicherebene wahlen

MP3-/WMA-/C'n'C-/CD-Wechsler-Betrieb: Zu

vorigem Ordner/ voriger CD wechseln

(17) Taste

Anruf beenden/abweisen

18 Taste

Anruf annehmen, Schnellwahl

Sicherheitschinweise 4

Verwendete Symbole 4

Verkehrssicherheit 4

Allgemeine Sicherheitschinweise 4

Konformitätserklung 4

Reinigungshinweise 5

Entsorgungshinweise. 5

Lieferumfang. 5

Sonderzubehör(nicht im Lieferumfang) ......5

In Betriebnehmen 6

Bedienteil anbringen/abnehmen. 6

Tuner-Region einstellen 6

Ein-/Ausschalten 6

Lautstärke. 7

Demo-Modus ein-/ausschalten 7

Versionsnummern aneigen 7

Verkehrsfunk 7

Radiobetrieb 8

RDS 8

In den Radiobetrieb wechseln 8

Speicherebene wahlen. 8

Sender einstellen 8

Sender speichern/Gespeicherten Sender aufrufen. 9

Sender anspielen 9

Sender automatisch speichern (Travelstore) 9

PTY. 9

Anzeige einstellen 10

CD-/MP3-/WMA-/C'n'C- /

CD-Wechsler-Betrieb 10

Grundlegende Informationen 10

In den CD-/MP3-/WMA/C'n'C/-

CD-Wechsler-Betrieb wechseln 11

CD einlagen 12

CD entnehmen. 12

USB-Datentrager anschließen/entfernen ...12

Titel wahlen 12

Ordner/CD wahlen (nur im MP3-/WMA-/ C'n'C- bzw. CD-Wechsler-Betrieb)............12

Schneller Suchlauf 13

Wiedergabe unterbremen 13

[ \text{Playlist-Modus} ]

(nur im MP3-/WMA-Betrieb) 13

Alle Titel anspielen. 13

Titel in zufälliger Reihenfolge abspielen.....13

Einzelne Titel bzw. CDs oder Verzeichnisse wiederholt abspielen 14

Anzeige einstellen 14

Bluetooth 14

Bluetooth®-Menu 15

Gerat koppeln und verbinden 15

Telefonfunktionen 16

Bluetooth®-Streaming-Betrieb. 17

Weitere Funktionen im Bluetooth®-Menu...18

Externe Audioquellen. 19

Front-AUX-IN-Buchse 19

Rückseitiger AUX-Eingang. 19

Klangeinstellungen 20

Audiomenü aufufen und verlassen 20

Einstellung im Audiomenü vornehmen.....20

Erweitertes Audiomenü aufrufen und verlassen 21

Einstellung im erweiterten Audiomenü vornehmen. 21

Benutzereinstellungen 22

Benutzermenü aufrufen und verlassen. 22

Einstellung im Benutzernüvorphmen 22

Werkseinstellungen 25

Nützliche Informationen 26

Gewährleistung. 26

Service 26

Technische Daten 26

Einbauanleitung 381

Sicherheitshinweise

Das Autoradio wurde entsprechend dem heutigen Stand der Technik und den anerkannten Sicherheitsstechnischen Regeln hergestellt. Trotzem konnen Gefahren entstehen, wenn Sie die Sicherheitschinweise in dieser Anleitung nicht beachten.

These Anleitung enthalt wichtige Informationen, um das Autoradio einfach und sichere einzubauen und zu bedieren.

• Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Autoradio benutzen.
• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Geben Sie das Autoradio an Dritte stets zusammen mit dieser Anleitung weiter.

Beachten Sie außer dem die Anleitungen der Geräte, die Sie im Zusammenhang mit thisem Autoradio verwenden.

Verwendete Symbole

In dieser Anleitung werden folgende Symbole verwendet:

GEFAHR!

Warnt vor Verletzungen

VORSICHT!

Warnt vor Beschädigung des CD-Laufwerks

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien.

Kennzeichnet einen Handlungsschrift
- Kennzeichnet eine Aufzahlung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit:

• Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern können. Im Zweifelsfall halten Sie an geeigneter Stelle an und bedieren Ihr Gerät bei stehendem Fahrzeug.

• Entnehmen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an.

• Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z. B. der Polizei) hören zu konnen. In Stummschaltungspausen (z. B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Allgemeine Sicherheitschinweise

Beachten Sie folgende Hinweise, um sich selbst vor Verletzungen zu schätzen:

• Verändern oder öffnen Sie das Gerät nicht. Im Gerät befindet sich ein Class-1-Laser, der ihre Augen verletzen kann.
• Erhöhen Sie die Lautstärke nicht während Stummschaltungspausen, z. B. beim Wechsel der Audiouquelle. Das Verändern der Lautstärke ist während der Stummschaltung nicht hörbar.

Bestimmungsgemäßer Gebrauch

Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12-V-Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen in den Technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführten.

Einbauhinweise

Sie)dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und ihren die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die Einbauanleitung am Ende dieser Anleitung.

Konformitätserklarung

Hiermit erklart die Blaupunkt GmbH, dass sich das Autoradio Toronto 400 BT in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befinden.

Reinigungshinweise

Löse-, Reinigungsdund Scheuermittel sowie Cockpit-Spray und Kunststoff-Pflegemittel konnen Stoffe enthalten, welche die Oberfläche des Autoradios angreifen.

• Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder weniger feuchtes Tuch.
• Reinigen Sie bei Bedarf die Kontakte des Bedienteils mit einem weichen, mit Reinigungsalcohol getränkten Tuch.

Entsorgungshinweise

Entsorgen Sie Ihr Altgerät nicht in den Hausmull!

Nutzen Sie zur Entsorgung des Altgerätes die zur Verfugung stehenden Rückgabe- und Sammelsysteme.

Lieferumfang

Im Lieferumfang enthalten sind:

1 Autoradio
1 Bedienungs-/Einbauanleitung
1 Etui fur das Bedienteil
1 Halterahmen
1 Kleinteileset
2 Demontagewerkzeuge
1 USB-Anschlussleitung

Hinweis:

Wir empfehlen die Verwendung von original Blaupunkt-Zubehör (www.blaupunkt.com).

Sonderzubehör (nicht im Lieferumfang)

Informieren Sie sich bei ihrem Blaupunkt-Fachhändler oder im Internet unter www.blaupunkt. com über Sonderzubehör, zum Beispiel:

Die Lenkrad- oder Handfernbedienung von Blaupunkt für sichere und komfortable Bedienung der Grundfunktionen (Ein-/Ausschalten mit der Fernbedienung nicht möglich)
- Die C'n'C-fähigen Interfaces von Blaupunkt (C'n'C = Command and Control) für den Anschluss von zusätzlichen Datenträgern und Geräten (z. B. über das iPod®/USB-Interface)
- Blaupunkt-CD-Wechsler
- Blaupunkt- oder Velocity-Veränder (Amplifier)

In Betriebnehmen

Bedienteil anbringen/abnehmen

Ihr Autoradio ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Release-Panel) ausgestattet. Bei Auslieferung befindet sich das Bedienteil im mitgelieferten Etui. Um das Radio nach dem Einbau in Betrieb zunehmen, müssen Sie zunachst das Bedienteil anbringen (siehe Abschnitt „Bedienteil anbringen" in dieser Kapitel).

Nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Ohne diesen Bedienteil ist das Autoradio für einen Dieb wertlos.

Vorsicht

Beschädigung des Bedienteils

Lassen Sie das Bedienteil nicht fallen.

Transportieren Sie das Bedienteil so, dass es vor Stößen geschützt ist und die Kontakte nicht verschmutzen können.

Setzen Sie das Bedienteil nicht direktem Sonnenlicht oder anderen Wärmequellen aus.

Vermeiden Sie eine direkte Berührung der Kontakte des Bedienteils mit der Haut.

Bedienteil anbringen

Schieben Sie das Bedienteil in die Halterung am rechten Gehäuserand.
Drücken Sie das Bedienteil vorsichtig in die linke Halterung, bis es einrastet.

Bedienteil abnehmer

Drucken Sie die Taste ①, um das Bedienteil zu entriegeln.

Die linke Seite des Bedienteils lösst sich aus dem Gerät und wird durch eine Raste gegen Herausfallen geschichert.

Fassen Sie das Bedienteil an der linken Seite an und ziehen Sie es über den Wiederstand der Raste gerade aus der Halterung hersa.

Hinweis:

Das Autoradio schaltet sich automatisch aus, sobald das Bedienteil abgenommen wird.

Tuner-Region einstellen

Dieses Autoradio ist für den Betrieb in verschiedenen Regionen mit entsprechenden Frequenzbereichen und Sendertechnologien ausgelegt. Werkssheit ist die Tuner-Region „EUROPE" (Europa) eingestellt. Zur Verfügung stehen außer dem die Tuner-Regionen „USA", „THAI" (Thailand) und „S AMERICA" (Südamerika). Betreiben Sie das Autoradio außerhalb von Europa, müssen Sie ggf. erst eine geeignete Tuner-Region einstellen:

Schalten Sie ggf. erst das Autoradio aus.
Halten Sie gleichzeitig die Tasten MENU-OK 15 und 4 12 gedrückt und drücken Sie die Ein-/Aus-Taste 3.

Das Autoradio wird eingeschaltet. Im Display erscheint die aktuell eingestellte Tuner-Region.

• Drücken Sie die Taste ^(16) / ^(2) so oft, bis die gewünschte Tuner-Region angezeigt wird.
• Drücken Sie die Taste MENU·OK (15).

Ein-/Ausschalten

Ein-/Ausschalten mit der Ein-/Aus-Taste

Zum Einsatz drücken Sie die Ein-/Aus-Taste ③.

Das Autoradio schaltet ein.

Zum Ausschalten halten Sie die Ein-/Aus-Taste ③ länger als 2 Sekunden gedrückt.

Das Autoradio schaltet aus.

Hinweis:

Schalten Sie das Autoradio bei ausgeschalteter Fahrzeugzündung ein, schaltet es sich automatisch nach 1 Stunde aus, um die Fahrzeugbatterie zu halten.

Aus-/Einschalten über die Fahrzeugzündung

Wenn das Autoradio, wie in der Einbauanleitung darestellt, mit der Fahrzeugzündung verbunden ist und es nicht mit der Ein-/Aus-Taste ③ ausgeschaltet wurde, wird es mit der Zündung aus- bzw. eingeschaltet.

Lautstärke

Lautstärke einstellen

Die Lautstärke ist in Schritten von 0 (aus) bis 50 (maximal) einstellbar.

Drehen Sie den Lautstärkeregler 4, um die Lautstärke zu verändern.

Hinweis:

Ist ein Telefon oder Navigationssystem wie in der Einbauanleitung beschrieben mit dem Autoradio verbunden, wird das Autoradio bei einem Telefongesprach bzw. einer Navigationdsurchsage stummgeschaltet, damit Sie die Wiedergabe des Telefons bzw. Navigationssystems ungestört horen können. Im Display erscheint während der Stummschaltung „TELEPHONE".

Autoradio leise schalten (Mute)

Sie können die Lautstärke schnell auf einen von Ihnen eingestillten Wert absenken.

Drücken Sie kurz die Ein-/Aus-Taste ③, um das Autoradio leise zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren.

Im Display wird während der Leiseschaltung "MUTE" angezeigt.

Zum Einstellen der Mute-Lautstärke lesen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzernü vornehmen“, Menüpunkt „MUTE LVL“.

Demo-Modus ein-/ausschalten

Der Demo-Modus zeigt Ichn die Funktionen des Autoradios als Laufschrift im Display. Sie konnen den Demo-Modus ein- bzw. ausschalten:

Schalten Sie ggf. erst das Autoradio aus.
Halten Sie gleichzeitig die Tasten MENU·OK 15 und 2 12 gedrückt und drücken Sie die Ein-/Aus-Taste 3.

Das Autoradio wird eingeschaltet. Im Display wird kurz „DEMO MODE" angezeigt, wenn Sie den Demo-Modus eingeschaltet haben. Durch Betätigener einer beliebigen Taste wird

der Demo-Modus unterbrochen und Sie konnen das Gerät bedieten.

Versionsnummern anzeigen

Sie können die Versionsnummern der verschiedene Gerätekomponenten anzeigen setzen.

Schalten Sie ggf. erst das Autoradio aus.
Halten Sie gleichzeitig die Tasten MENU-OK 15 und 1 12 gedrückt und drücken Sie die Ein-/Aus-Taste 3.

Das Autoradio wird eingeschaltet. Im Display erscheint die Versionsnummer der ersten Komponente. Das erstee Zeichen kennzeichnet die Komponente: P = Prozessor, E = EP ROM, A = Accordo, B = Bluetooth

• Drücken Sie die Taste < 5 / > 14 , um die Versionsnummern der anderen Komponenten anzuzeigen.
• Drücken Sie die Taste MENU·OK (15), um zur zuletzt gehörten Audioquelle zurückzukehren.

Verkehrsfunk

In der Tuner-Region „EUROPE“ kann ein FM-Sender Verkehrsmeldungen durch ein RDS-Signal kennzeichen. Wenn der Vorrang für Verkehrsmeldungen eingeschaltet ist, wird eine Verkehrsmeldung automatisch durchgestellt, auch wenn sich das Autoradio gerade nicht im Radiobetrieb befindet oder wenn ein Sender der Wellenbereiche MW oder LW eingestellt ist.

Bei eingeschaltetem Vorrang wird im Display das Stau-Symbol ( ) angezeigt. Während einer durchgestelltten Verkehrsdurchsage wird ,TRAFFIC" im Display angezeigt.

Zum Ein- und Ausschalten des Vorrangs lessen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzernü vornehmen“, Menüpunkt „TRAF".

Hinweise:

Die Lautstärke wird für die Dauer der durchgestelltten Verkehrsdurchsage erhöht. Sie können die Minimallautstärke für

Verkehrsdurchsagen einstellen (siehe Kap. "Benutzereinstellungen", Abschnitt „Einstellung im Benutzernü vornehmen", Menupunkt „TAVOLUME").

Um eine durchgestellte Verkehrs durchsage abzubrechen, drucken Sie die Taste DIS/ESC 13.

Radiobetrieb

RDS

In der Tuner-Region „EUROPE“ strahlen viele FM-SendernehmenihremProgramm einRDS-Signal (Radio Data System)aus,das die folgenden Zusatzfunktionen ermöglich:

• Der Sendername wird im Display angezeigt.
• Das Autoradio erkennt Verkehrsdurchsagen und Nachrichtensendungen und kann sie in jeder Betriebsart (z. B. im CD-Betrieb) automatisch durchschanten.
• Alternativelyfrequenz: Wenn RDS eingeschaltet ist, schaltet das Autoradio automatisch auf die am besten zu empfangende Freqenz des eingestellten Senders.
  Regional (REG): Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit entsprechlichem Inhalt auf. Bei eingeschalteter REG-Funktion wechselt das Autoradio nur auf Alternativfrequenzen, auf denen dasselse Regionalprogramm ausgestraßehl wird.

Zum Ein- und Ausschalten der RDS- bzw. REG-Funktion lessen Sie im Kapitel „Benutzereinstellungen" den Abschnitt „Einstellung im Benutzernü Vornehmen" (Menupunkte „RDS", „REG").

In den Radiobetrieb wechseln

Drücken Sie die Taste SRC 6 so oft, bis "TUNER" angezeigt wird:

Die aktuelle Speicherebene erscheint einzel als Laufschrift im Display.

Speicherebene wahlen

Folgende Speicherebenen stehen Ihnen in den verschiedene Tuner-Regionen zur Verfügung:

Region	Speicherebenen
EUROPE	FM1, FM2, FMT, MW, LW
USA	FM1, FM2, FMT, AM, AMT
THAI	FM1, FM2, FMT, AM
SAMERICA	FM1, FM2, FMT, AM, AMT

Drücken Sie die Taste ^(16) / A^(2) so oft, bis die gewünschte Speicherebene angezeigt wird.

Hinweis:

Auf jeder Speicherebene konnen bis zu 5
Sender gespeichert werden.

Sender einstellen

Sie haben verschiedene Möglichkeit, einen Sender einzustellen:

Sender manuell einstellen

Drücken Sie die Taste < 5 / >14 ein- oder mehrmals kurz, um die Frequenz schrittweise zuändern, bzw. lang, um die Frequenz Schnell zuändern.

Hinweise:

• Für die Tuner-Region „EUROPE": Im Wellenbereich FM wird bei eingeschalteter RDS-Funktion automatisch der{nachste Sender der Senderkette eingestellt.
• Für die Tuner-Regionen „EUROPE“, „USA“ und „S AMERICA“: Im Wellenbereich FM wird bei eingeschalteter PTY-Funktion der aktuell gewählte Programtyp angezeigt und kann geändert werden (siehe Kap. „PTY“).

Sendersuchlauf starten

Drücken Sie die Taste < 5 / >14 for ca.2 Sekunden, um den Sendersuchlauf zu starten.

Der{nachste empfangbare Sender wird eingestellt.

Hinweise:

• Für die Tuner-Region „EUROPE": Im Wellenbereich FM werden bei eingeschaltetem Vorrang für Verkehrsfunk ( ) nur Verkehrsfunk sender eingestellt.
• Für die Tuner-Regionen „EUROPE“, „USA“ und „S AMERICA“: Im Wellenbereich FM wird bei eingeschalteter PTY-Funktion der{nachste Sender mit dem aktuell gewählten Programtyp eingestellt (siehe Kap. „PTY“).
  Die Empfindlichkeit des Suchlaufs kann eingestellt werden (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzernüvornehmen“, Menüpunkt „SENS").

Sender speichern/Gespeicherten Sender aufrufen

Wahlen Sie die gewünschte Speicherebene.
- Stellen Sie ggf. den gewünschten Sender ein.
- Drücken Sie die Stationstaste 1-5 (12) für ca. 2 Sekunden, um den aktuellen Sonder auf der Taste zu speichern.

-bzw.

Drucken Sie die Stationstaste 1-5 (12) kurz, um den gespeicherten Sender aufzurufen.

Sender anspielen

Mit der Scan-Funktion wird jeder empfangbare Sender des aktuellen Wellenbereichs angespielt.

• Drücken Sie die Taste MENU·OK (15) für ca. 2 Sekunden, um das Anspielien zu starten, bzw. kurz, um den aktuellen eingestellten Sender weiter zu horen.

Während des Anspielens werden im Display abwechselnd „SCAN" und die aktuelle Fre-quenz sowie Speicherebene bzw. der Sendername angezeigt.

Hinweis:

Für den Radiobetrieb kann die Anspielzeit pro Sender eingestellt werden (siehe Kap. „Be

nutzereinstellungen“, Abschnitt „Einstellung im Benutzernü vornehmen“, Menupunkt „SCAN TIME").

Sender automatisch speichern (Travelstore)

Mit Travelstore konnen Sie die 5 stärksten Sender der Region automatischuchen und auf einer Speicherebene speichern. Zuvor gespeicherte Sender dieser Speicherebene werden darauf gelöscht.

In den Tuner-Regionen „EUROPE“ und „THAI“ konnen Sie mit Travelstore 5 FM-Sender auf der Speicherebene FMT speichern. In den Tuner-Regionen „USA“ und „S AMERICA“ konnen Sie außerdem 5 AM-Sender auf der Speicherebene AMT speichern.

Wahlen Sie eine Speicherebene des gewünschten Wellenbereichs, z. B. FM1 oder AM.
Drucken Sie die Taste 16/42 fur ca. 2 Sekunden.

Der Tuner beginnt mit dem automatischen Sendersuchlauf; im Display wird „FM TSTORE" bzw. „AMTSTORE" angezeigt. Wenn das Speichern beendet ist, wird der Sender auf Speicherplatz 1 der Ebene FMT bzw. AMT wiedergegeben.

Hinweis:

Für die Tuner-Region „EUROPE“: Bei eingeschaltetem Vorrang für Verkehrsfunk ( ) werden nur Verkehrsfunksender gespeichert.

PTY

In den Tuner-Regionen „EUROPE“, „USA“ und „S AMERICA“ kann ein FM-Sender seinen aktuellen Programmtyp übermitteln, z. B. KULTUR, POP, JAZZ, ROCK, SPORT oder WISSEN. Mit der PTY-Funktion konnen Sie so gezielt nach Sendungen eines bestimmten Programmtypesuchen, z. B. nach Rock- oder Sportsendungen. Beachten Sie, dass PTY nicht von allen Sendern Unterstützung wird.

Hinweis:

Um die PTY-Funktion zu nutzen, müssen Sie sie gesondert im Menu einschalten (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzernü vornehmen“, Menupunkt „PTY").

Programtyp wahlen

Hinweis:

In der Tuner-Region „EUROPE“ konnen Sie die Sprache, in der die Programmtypen angezeigt werden, einstehen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzernüvornehmen“, Menüpunkt „PTY LANG").

Drucken Sie die Taste < 5 / >14 kurz.
Der aktuelle ausgewählte Programtyp wird kurz angezeigt und Sie können einen anderen Programtyp auswahlen.
Drücken Sie ggf. die Taste < 5 / > 14 so oft, bis der gewünschte Programtyp ausgewähl ist.

Sender suchen

Drücken Sie die Taste < 5 / >14 für ca.2 Sekunden.

Sobald der Suchlauf beginnt, erscheid kurz „SEARCH" im Display. Danach wird der aktuelle Programtyp angezeigt.

Sobald ein Sender gefunden wird, erscheint kurz „PTY FOUND". Solange der Programmtyp des eingestellen Senders mit dem aktuellen gewährten Programmtyp übereinstimmt, werden im Display abwechselnd der Programmtyp und der Sendername bzw. die Frequenz angezeigt.

Hinweise:

• Wird kein Sender mit dem ausgewählten Programmtyp gefunden, wird kurz „NO PTY" angezeigt und ein Beep ernt. Der zuletzt gespielte Sender wird wieder eingestellt.
• Wenn der eingestellte oder ein anderer Sender aus der Senderkette zu einem

späteren Zeitpunkt den gewünschten Programm-Typ ausstrahl't, wechselt das Autoradio automatisch vom aktuellen Sender bzw. von der aktuellen Audioquelle (z.B. CD) zu dem Sender mit dem gewünschten Programm-Typ. Beachten Sie, dass diese Funktion nicht von allen Sendern untersucht wird.

Anzeige einstellen

Drucken Sie die Taste DIS/ESC 13, umzwischen diesen beiden Anzeigen zu wechseln:

Anzeige	Bedeutung
ABCDEF bzw. FM1 102.90	Sendername bzw. Speicherebene/Frequency
FM1 11:32	Speicherebene/Uhrzeit

CD-/MP3-/WMA-/C'n'C-/CD-Wechsler-Betrieb

Grundlegende Informationen

CD-/MP3-/WMA-Betrieb

Sie können mit thisem Autoradio Audio-CDs (CDDA) und CD-R/RWs mit Audio-, MP3- oder WMA-Dateien sowie MP3- oder WMA-Dateien auf USB-Datentragsern abspielen.

Zerstörungsgefahr des CD-Laufwerks!

Unrund konturierte CDs (Shape-CDs) und CDs mit 8 cm Durchmesser (Mini-CDs))dürfen nicht verwendet werden.

Für Beschäftigungen des CD-Laufwerks durch ungeeignete CDs wird keine Haftung übernommen.

Hinweise:

• Für eine einwandfrei Funktion verwenden Sie nur CDs mit dem Compact-Disc-Logo.
• Blaupunkt kann nicht die einwandfrei Funktion von kopiergeschützten CDs sowie aller auf dem Markt erhältlichen CD-Rohlinge und USB-Datenträger garantieren.

Beachten Sie beim Vorbereiten eines MP3-/WMA-Datenträgers die folgenden Angaben:

• Benennung von Titeln und Verzeichnissen:

Max. 16 Zeichen (CD) bzw. 24 Zeichen (USB) inkl. der Dateiendung „mp3“ bzw. „wma“ (bei mehr Zeichen verringt sich die Anzahl der vom Autoradio erkennbaren Titel und Ordner)
- Keine Umlaute oder Sonderzeichen

• CD-Formate: Audio-CD (CDDA), CD-R/RW, 0:12 cm
• CD-Datenformate: ISO 9669 Level 1 und 2, Joliet
• CD-Brenngeschwindigkeit: Max. 16-fach (empfohlen)
• USB-Format/-Dateisystem: Mass Storage Device (Massenspeicher)/FAT32

• Dateiendung von Audiodateien:

• .MP3 für MP3-Dateien
  WMA fur WMA-Dateien

• WMA-Dateien nur ohne Digital Rights Management (DRM) und erstellt mit Windows Media Player ab Version 8
  MP3-ID3-Tags: Version 1 und 2

• Bitrate für die Erzeugung von Audiodateien:

• MP3: 32 bis 320 kbps
  WMA:32 bis 192 kbps

• In Abhängigkeit der Datenstruktur auf dem USB Medium konnen maximal bis zu 20 000 Einträge verwaltet werden.

C'n'C-Betrieb

Die C'n'C-Schnittstelle von Blaupunkt (C'n'C = Command and Control) ermöglich ihren eine noch komfortablere Steuerung von Geräten und Datenträgern, die über ein C'n'C-fähiges Blaupunkt-Interface an das Autoradio angeschlossen sind.

Bevor Sie ein C'nC-fahiges Blaupunkt-Interface anschließen, überprüfen Sie den Modus des rückseitigen AUX-Eingangs. Lesen Sie dazu den Abschnitt „Rückseitiger AUX-Eingang" im Kapitel „Externe Audioquellen".

CD-Wechsler-Betrieb

Sie können an das Autoradio folgende CD-Wechsler anschließen:

Informationen über den Umgang mit CDs, das Einlagen von CDs und zur Handhabung des CD-Wechslers finden Sie in der Bedienungsanleitung Ihres CD-Wechslers.

Bevor Sie einen CD-Wechsler anschließen, überprüfen Sie den Modus des rückseitigen AUX-Eingangs. Lesen Sie dazu den Abschnitt „Rückseitiger AUX-Eingang" im Kapitel „Externe Audioquellen".

In den CD-/MP3-/WMA/C'n'C-/CD-Wechsler-Betrieb wechseln

Drücken Sie die Taste SRC 6 so oft, bis die gewünschte Audioquelle angezeigt wird:

,CD":Eingelegte CD.
,MP3":Eingelegte CD,die bereits als MP3- CD erkannt ist.
- USB®: Angeschlossener USB-Datenträger.
- Name des über C'n'C angeschlossenen Gerätes
CDC/AUX: Angeschlossener CD-Wechsler (wenn keine andere externe Audioquelle angeschlossen ist).

Hinweise:

Die jeweilige Audioquelle kann nur ausgewählten werden, wenn eine entspruchende CD eingelegt ist bzw. ein entspruchendes Gerät (z. B. ein USB-Datenträger oder ein CD-Wechsler) angeschlossen ist.
- Falls das Autoradio die Daten eines angeschllossenen Gerätes oder Datenträgers vor der Wiedergabe erst lesen muss, erscheint solange „READING“imDisplay. Dieskannbei großen Datenmengen bis zu 1 Minute dauern. Falls Gerät oder Datenträger fehlerhaft sind oder die übertragenen Daten nicht wiederergegeben werden können, wird eine

entspruchende Meldung im Display angezeigt (z. B. "ERROR" oder "USB ERROR").

• Erfasst der angeschlossene CD-Wechsler zunachst die eingelegen CDs (z. B. nach einer Unterberechtung der Stromversorgung oder nach einem Magazinwechsel), wird solange „MAG SCAN" angezeigt. Falls der CD-Wechsler keine CDs oder kein Magazin enthalt, wird „NO DISC" angezeigt.

CD einlagen

Hinweis:

Der automatische Einzug der CDarf nicht behindert oder Unterstützung werden.

Schieben Sie die CD mit der bedruckten Seite nach oben in den CD-Schacht ⑦, bis ein Widerstand spürbar wird.

Die CD wird automatisch eingezogen und ihre Daten werden überprüft (im Display wird solange „READING“ angezeigt). Danach beginnnt die Wiedergabe im CD- bzw. MP3-Betrieb. Im Display wird bei einlegepter CD das CD-Symbol angezeigt.

Hinweis:

Kann die eingelegte CD nicht wiedergegeben werden, wird kurz „CD ERROR“ angezeigt und die CD wird nach ca. 2 Sekunden automatisch ausgeschoben.

CD entnehmen

Hinweise:

• Eine ausgeschobene und nicht entnommene CD wird nach ca. 10 Sekunden automatisch wieder eingezogen.
• Sie können CDs auch ausschieben setzen, wenn das Autoradio ausgeschaltet ist oder wenn eine andere Audioquelle aktiv ist.

Drucken Sie die Taste 10 um eine eingelegte CD auszuschieben.

USB-Datenträger anschließen/ entfernen

Um einen USB-Datenträger anschließen zu konnen, muss das mitgelieferte USB-Kabel am Autoradio angeschlossen werden (siehe Einbauanleitung).

Schalten Sie das Autoradio aus, damit der Datenträger korrekt an- und abgemeldet wird.
SchlieBen Sie den USB-Datentrager an das USB-Kabel an bzw. ziehen Sieihn ab.

Im Display wird bei angeschlossen USB-Datentrager das USB-Symbol angezeigt. Wir der USB-Datentrager nach dem Anschlieben bzw. nach Einschalten des Autoradios das ersten Mal als Audioquelle ausgewählt, werden zunachst die Daten eingegeben (im Display wird solange „READING“ angezeigt).

Hinweise:

• Kann der angeschlossene USB-Datenträger nicht wiedergegeben werden, wird kurz „USB ERROR“ angezeigt.
  Die für das Einlesen benöttigte Zeit hängt von der Bauart und große des USB-Datenträgers ab.

Titel wahlen

Drücken Sie die Taste < 5 / > 14 kurz, um zum vorherigen/nachsten Titel zu wechseln.

Hinweis:

Wenn der aktuelle Titel länger als 3 Sekunden spiel, startet einmaliges Drücken von <5> den Titel erneut.

Ordner/CD wahlen (nur im MP3-/ WMA-/C'n'C-bzw. CD-Wechsler-Betrieb)

• Drücken Sie die Taste 16 / 2 , um zum vorherigen/nachsten Ordner bzw. zur vorherigen/nachsten CD zu wechseln.

Hinweis:

Sie können so auch zwischen Playlisten eines über C'n'C angeschlossenen Gerätes wechseln.

Schneller Suchlauf

Halten Sie die Taste < 5 / >14 solange gedruckt, bis die gewünschte Stelle erreicht ist.

Wiedergabe unterbrechen

Drucken Sie die Taste 312, um die Wiedergabe zu unterbrechen (PAUSE") bzw. wieder fortzusetzen.

Listing-Modus (nur im MP3-/WMA-Betrieb)

Das Autoradio kann Playlisten abspielen, die mit einem MP3-Manager wie z. B. WinAmp oder Microsoft Media Player erstellt wurden. Die Playlisten müssen im Root-Ordner der CD bzw. des USB-Datenträgers gespeichert sein. Folgende Playlist-Formate können erkannt werden: M3U, PLS.

Titel im Playlist-Modus wahlen

Drücken Sie die Taste 2 (12) für ca. 2 Sekunden, um in den Playlist-Modus zu wechseln:

Im Display wird kurz „LIST MODE“ angezeigt. Der erste Titel der ersten Playliste wird gespielt.

Hinweis:

Falls der Datenträger keine Playlisten enthalt, wird kurz „NO LIST“ angezeigt.

Drücken Sie die Taste < 5 / > 14 kurz, um zum vorherigen/nachsten Titel der aktuellen Playliste zu wechseln.
Drücken Sie die Taste (16) / (2) um zur vorherigen/nachsten Playliste zu wechseln.

Im Display wird kurz der Name der gewählten Playlle angezeigt und der erste Titel der Playlle wird gespielt.

[ \text{Playlist-Modus verlassen} ]

Drücken Sie die Taste 2 (12) für ca. 2 Sekunden:

Im Display wird kurz „LIST OFF“ angezeigt. Der aktuelle Titel wird weiter gespielt.

Alle Titel anspielen

Mit der Scan-Funktion werden alle verfügbaren Titel angespielt.

• Drücken Sie die Taste MENU·OK (15) für ca. 2 Sekunden, um das Anspielen zu starten, bzw. kurz, um den aktuell angespielten Titel weiter zu horen.

Während des Anspielens werden im Display abwechselnd „SCAN" und die aktuelle Titelnummer bzw. der."\n\n

Hinweise:

• Im CD-Wechsler-Betrieb beträgt die Anspielzeit pro Titel ca. 10 Sekunden. Für alle anderen Betriebsarten kann die Anspielzeit pro Titel eingestellt werden (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzernü vornehmen“, Menupunkt „SCAN TIME").
• Im Playlist-Modus (MP3-Betrieb) werden nur die Titel der aktuellen Playlist ange-spielt.

Titel in zufälliger Reihenfolge abspielen

Drücken Sie die Taste 5MIX (12), umzwischen den Wiedergabemodi zu wechseln:

Betrieb	Anzeige	Bedeutung
CD	MIX ALL	Titel mischen
MP3/WMA/C'n'C1	MIX DIR2	Titel des aktuellen Ordners mischen
	MIX ALL2	Titel des Datenträgers mischen
CDC	MIX CD	Titel der aktuellen CD mischen
	MIX ALL	Titel aller CDs mischen
Allg.	MIX OFF	Normale Wieder-gabe

1 Im C'n'C-Betrieb können je nach angeschlossen Gemarat weitere Wiedergabemodi zur Verfugung stehen
2 Nicht im MP3- Playlist-Modus

Ist die MIX-Funktion eingeschaltet, wird das MIX-Symbol im Display angezeigt.

Einzelne Titel bzw. CDs oder Verzeichnisse wiederholt abspielen

Drücken Sie die Taste 4 RPT ⑫ , um zischen den Wiedergabemodi zu wechseln:

Betrieb	Anzeige	Bedeutung
CD	RPT TRACK	Titel wiederholen
MP3/WMA/C'n'C1	RPT TRACK	Titel wiederholen
	RPT DIR2	Ordner wieder-holen
CDC	RPT TRACK	Titel wiederholen
	RPT DISC	CD wiederholen
Allg.	RPT OFF	Normale Wieder-gabe

¹ Im C'n'C-Betrieb können je nach ange-schlossenem Gerät weitere Wiedergabemodi zur Verfügung stehen
2 Nicht im MP3-Playlist-Modus

Ist die RPT-Funktion eingeschaltet, wird das RPT-Symbol im Display angezeigt.

Anzeige einstellen

Drucken Sie die Taste DIS/ESC 13 ein- oder mehrmals, um zwischen diesen Anzeigen zu wechseln:

Betrieb	Anzeige	Bedeutung
CD	T 01 02:15	Titelnummer und Spielzeit
	T 01 18:33	Titelnummer und Uhrzeit
MP3/WMA/C'n'C	01 ABC	Dateiname
	ABCDEF	Interpret1
	ABCDEF	Albumname1
	PLAY 02:15	Spielzeit
	CLK 18:33	Uhrzeit

Betrieb	Anzeige	Bedeutung
CDC	T 01 02:15	Titelnummer und Spielzeit
	T 01 18:33	Titelnummer und Uhrzeit
	CD 02T 03	CD-Nummer und Titelnum-mer

1 Interpret und Albumname müssen als ID3-Tag gespeichert sein und werden nur für ca. 10 Sekunden und ggf. als Laufschrift angezeigt; sonst wird der Datename angezeigt.

Hinweis

Sie können die Anzeige von CD-Text einer Audio-CD ein- und ausschalten (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzernüme vornehmen“, Menüpunkt „CD TEXT"). Bei eingeschalteten CD-Text wird zu Beginn jeder Titel der entsprechende CD-Text einzelmal als Laufschrift angezeigt.

Bluetooth®

Sie konnen das Autoradio via Bluetooth® mit anderen Bluetooth®-fähigen Geräten wie Mobiletelefon oder MP3-Spielen verbinden. So konnen Sie das Autoradio mit seinem integrierten Mikrofon als Freisprecheinrichtung für verbundenen Mobiletelephone nutzen und die Audioausgabe von anderen Bluetooth®-Geräten steuern und über die Autoradiolatsprecher wiedergeben (Bluetooth®-Streaming).

Die Bluetooth®-Technologie ist eine drahtlose Verbindung mit kurzer Reichweite. Daher mussen sich Bluetooth®-Geräte für die Herstellung und Aufrechterhaltung einer Verbindung in der Höhe des Autoradios (im Fahrzeug) befinden.

Um eine Bluetooth®-Verbindung herzustellen, müssen Sie das Autoradio und das Bluetooth®-Gerät zuerst koppeln. Wenn Sie die Geräte koppeln, wird anschließend automatisch eine Bluetooth®-Verbindung hergestellt. Diese Verbindung besteht, solange das Bluetooth®-Gerät in Reichweite ist. Wir die Verbindung unterbrochen, z. B. weil Sie sich mit einem Mobiltelefon außer Reichweite

bewegen, wird die Verbindung automatisch wiederhergestellt, sobald Sie sich wieder in Reichweite befinden.

Sie können jeweils nur ein Mobiletelefon und Streaming-Gerät mit dem Autoradio verbinden. Wenn Sie ein neuen Gerät mit dem Autoradio verbinden, wird ggf. die Verbindung zu einem aktuell verbundenen Gerät automatisch unterbrochen. Das Autoradio{lss aber bis zu 5 verschiedene Bluetooth®-Geräte gekoppelt, und Sie konnen jegdes dieser Geräte schnell und bequem wieder mit dem Autoradio verbinden. Koppeln Sie ein sechstes, wird das Bluetooth®-Gerät verträgt, welche zuerst gekoppelt wurde.

Bluetooth®-Menu

Im Bluetooth®-Menu finden Sie alle Funktionen für das Koppeln, Verbinden und Verwalten von Bluetooth®-Geräten.

Bluetooth®-Menu aufrufen

• Drucken Sie die Taste MENU·OK (15).
  Drücken Sie die Taste V 16, um den Menüpunkt „BLUETOOTH" auszuwahlen.
  Drucken Sie die Taste > 14, um das Bluetooth®-Menu zu öffnen.
• Drücken Sie die Taste ^(16) / A^(2) so oft, bis der gewünschte Menupunkt ausgewähl ist.

Hinweise:

• Das Bluetooth®-Menu wird automatisch ca. 30 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle darüber.
• Falls ein Bluetooth®-Vorgang lauf (z. B. die Wiederherstellung der Verbindung zum zuloretzt verbundenen Gerät), sind die Funktionen des Bluetooth®-Menus gesperrt. Falls Sie in dieser Zeit versuchen, das Bluetooth®-Menu zu öffnen, wird im Display „LINK BUSY" angezeigt. Um zur aktuellen Audioquelle zusrückzukehren, drücken Sie die Taste DIS/ESC ⑬. Um den Bluetooth®-Vorgang abzubrechen und das

Bluetooth®-Menu zu öffnen, drücken Sie die Taste ⑦.

Bluetooth®-Menuverlassen

Drücken Sie die Taste DIS/ESC 13 kurz, um das Bluetooth-Menu zu verlassen.

Gerat koppeln und verbinden

Mobiltelefon koppeln und verbinden

Wahlen Sie im Bluetooth®-Menu den Menüpunkt „PAIR".
Drücken Sie die Taste > 14, um das Untermenü zu öffnen.

Der Menüpunkt „PHONE“ (Telefon) ist ausgewählt.
Drucken Sie die Taste > 14, um ein Mobittelefon zu koppeln.
Im Display wird „PAIRING" angezeigt und das Bluetooth®-Symbol blinkt. Das Autoradio kann jetzt für ca. 2 Minuten von einem Bluetooth®-Mobilefon erkannt und verbunden werden.
Suchen Sie von Ihrm Mobiltelefon aus das Autoradio (Bluetooth®-Name: „TORONTO 400 BT").
Sobald das Autoradio vom Mobiltelefon gefunden wird und verbunden werden soll, erscheidt im Display „ENTER PIN" und die PIN "1234".
- Stellen Sie von Ihr Mobiltelefon aus die Verbindung her. Geben Sie darauf die vom Autoradio angezeigte PIN ein.
Im Display wird ggf. "PAIRED" (Gekoppelt) und dann „CONNECTED" (Verbunden) angezeigt, sobald das Autoradio und das Mobiltelefon gekoppelt und verbunden werden.

Hinweis:

Falls keine Verbindung hergestellt werden kann, wird kurz „CON FAIL" (Verbindung gescheitert) angezeigt.

Bluetooth®-Streaming-Gerät koppeln und verbinden

Wahlen Sie im Bluetooth®-Menu den Menüpunkt „PAIR".
Drücken Sie die Taste > 14, um das Unter-mentation zu öffnen.

Der Menüpunkt „PHONE“ (Telefon) ist ausge-wählt.

Drücken Sie die Taste 16, um den Menüpunkt „STREAMING" auszuwahlen.
Drücken Sie die Taste > 14, um ein Streaming-Gerät zu koppeln.

Im Display wird die aktuell gespeicherte PIN (standardmög „1234") angezeigt. Falls er-forderlich, geben Sie die PIN des Streaming-Gerätes ein:

Drücken Sie die Taste 16 / A2 so oft, bis die gewünschte Ziffer auf der jeweils aktuellen Stelle angezeigt wird.
Drücken Sie die Taste < 5 / >14 , um zischen den 4 Stellen der PIN zu wechseln.
- Drücken Sie die Taste MENU·OK (15), um die eingegebene PIN zu bestätigen.

Hinweis:

Nicht alle Streaming-Geräte verlangen die Eingabe ihrer PIN am Autoradio. Bei einigen Streaming-Geräten müssen Sie staatdessen die PIN des Autoradios eingeben. Für solche Geräte können Sie die aktuelle PIN des Autoradios einfach durch Drücken der Taste MENU-OK (15) bestätigten und dann am Streaming-Gerät eingeben.

Im Display wird „PAIRING“ angezeigt und das Bluetooth®-Symbol blinkt. Das Autoradio kann jetzt für ca. 2 Minuten von dem Streaming-Gerät erkannt und verbunden werden.

Suchen Sie von Ihrm Streaming-Gerät aus das Autoradio (Bluetooth®-Name: „TORONTO 400 BT") und stellen Sie die Verbindung her. Geben Sie damit ggf. die PIN des Autoradios ein.

Im Display wird ggf. "PAIRED" (Gekoppelt) und dann CONNECTED (Verbunden) angezeigt, sobald das Autoradio und das Streaming-Gerät gekoppelt und verbunden werden.

Hinweis:

Falls keine Verbindung hergestellt werden kann, wird kurz „CON FAIL" (Verbindung gescheitert) angezeigt.

Telefonfunktionen

Eingehenden Anruf annehmen/abweisen

Bei einem eingehenden Anruf werden im Display abwechselnd INCOMING" (eingehend) und die Nummer des Anrufers angezeigt. Die aktuelle Audioquelle wird stummgeschaltet und ein Ruffon ertont über die Autoradiolautsprecher.

Hinweis:

Falls die Nummer des Anrufers nicht übermittelt wird, wirdstatt der Nummer, PRIVATE NUMBER" (vertrauliche Nummer) angezeigt. Falls die Nummer des Anrufers zusammen mit einem Namen gepeichert ist, werden der Name des Eintrags und die Nummer angezeigt (siehe Kap. „Telefonnummer speichern").

Drucken Sie die Taste 18, um den Anruf anzunehmen.
Im Display werden „CALL“ und die laufende Geschäftsjahr angezeigt.
Drücken Sie die Taste 17, um den Anruf abzuweisen bzw. um das laufende Geschäft zu beenden.
Im Display wird „CALL END“ angezeigt.

Anruf tätigen

Wahlen Sie im Bluetooth®-Menu den Menüpunkt „DIAL NEW".
Drucken Sie die Taste> 14.

Sie konnen jetzt eine Telefonnummer mit bis zu 20 Stellen eingeben:

• Drücken Sie die Taste ^(16) / A^(2) so oft, bis die gewünschte Ziffer auf der jeweils aktuellen Stelle angezeigt wird.

Drucken Sie die Taste < 5 / >14 umzwischen den Stellen der Nummer zu wechseln.
Drucken Sie die Taste 18, um die eingegebene Nummer anzurufen.

Im Display werden abwechselnd „OUTGOING“ und die gewählte Nummer angezeigt.

Hinweis:

Falls die gewähte Nummer zusammen mit einem Namen gepeichert ist, werden den Name des Eintrags und die Nummer angezeigt (siehe Kap. „Telefonnummer speichern").

Sobald Ihr Geschäftspartner das Geschäft annimmt, werden im Display abwechselnd „CALL" und die laufende Geschäftszeit angezeigt.

Telefonnummer speichern

Wahlen Sie im Bluetooth®-Menu den Menüpunkt „DIAL NEW".
Drucken Sie die Taste > 14.

Sie konnen jetzt eine Telefonnummer mit bis zu 20 Stellen eingeben:

• Drücken Sie die Taste ^(16) / A^(2) so oft, bis die gewünschte Ziffer auf der jeweils aktuellen Stelle angezeigt wird.
  Drucken Sie die Taste < 5 / >14 umzwischen den Stellen der Nummer zu wechseln.
  Drücken Sie die gewünschte Speichertaste 1-5 (2) für ca. 2 Sekunden, um nur die Nummer zu speichern.

-oder

Drücken Sie die Taste MENU·OK (15), um einen Namen für den Eintrag einzugeben.
Sie konnen jetzt einen Name mit bis zu 9.
Stellen eingeben:
- Drücken Sie die Taste ^(16) / T^(2) so oft, bis das gewünschte Zeichen auf der jeweils aktuellen Stelle angezeigt wird.
Drucken Sie die Taste < 5 / >14 umzwischen den Stellen des Namens zu wechseln.

Drücken Sie die gewünschte Speichertaste 1-5 (12) für ca. 2 Sekunden, um Nummer und Name zu speichern.

Hinweis:

Ein zuvor auf der Speichertaste gespeicherte Nummer wird ersetzt.

Schnellwahl

Mit der Schnellwahl können Sie die zuletzt gewählte Nummer oder eine gespeicherte Nummer (siehe Kap. „Telefonnummer speichern") anrufen.

Drucken Sie die Taste 18.

Im Display wird die zuletzt gewählte Nummer angezeigt.

Hinweis:

lst aktuell kein Mobiletelefon verbunden, wird das Bluetooth®-Menu geöffnet. Der Menupunkt „PAIR" ist ausgewählt.

Drücken Sie ggf. eine Speichertaste 1-5 (12), um die dort gespeicherte Nummer auf-zurufen.
Drucken Sie die Taste 18, um die Nummer anzurufen.

Im Display werden abwechselnd „OUTGOING“ und die gewählte Nummer angezeigt.

Bluetooth®-Streaming-Betrieb

Bluetooth®-Streaming-Betrieb starten

Drücken Sie die Taste SRC 6 so oft, bis ,BT STREAM"im Display angezeigt wird.

Die Wiedergabe beginnt.

Hinweise:

• Der Bluetooth®-Streaming-Betrieb ist nur wahlbar, wenn ein geeignetes Streaming-Gerät verbunden ist.
• Falls die Verbindung zum Streaming-Gerät während der Wiedergabe verloren besteht kurz „CON LOST" (Verbindung verloren) angezeigt und das Autoradio wechselt zur vorherigen Audioquelle.

Titel wahlen

Drücken Sie die Taste < 5 / >14 kurz, um zum vorherigen/nachsten Titel zu wechseln.

Weitere Funktionen im Bluetooth®-Menu

Bluetooth®-PINändern

Das Autoradio besitzt werkssheitig die Bluetooth®-PIN,1234", die Sie z. B. beim Koppeln eines Mobiltelefons am Mobiltelefon eingeben müssen. Sie können diese PIN ändern.

Wahlen Sie im Bluetooth®-Menu den Menüpunkt „PIN EDIT".
Drücken Sie die Taste > 14, um das Unter-mentation zu öffnen.
- Drücken Sie die Taste ^(16) / A^(2) so oft, bis die gewünschte Ziffer auf der jeweils aktuellen Stelle angezeigt wird.
Drücken Sie die Taste < 5 / >14 umzwischen den 4 Stellen der PIN zu wechseln.
Drucken Sie die Taste MENU-OK 15.

Gekoppelte Geräte verwalten

Im Bluetooth®-Menu können Sie die gekoppelten Bluetooth®-Geräte (Mobiletelephone und Streaming-Geräte wie MP3-Spieler) verhalten.

In den Gerätelisten für Mobiletelefon ( „PHN LIST“) und Streaming-Geräte ( „STR LIST“) werden die gekoppelten Geräte angezeigt. Hier können Sie:

Die Verbindung zum aktuell verbundenen Bluetooth®-Gerät trennen
- Eine Verbindung zu einem der gekoppelten Bluetooth®-Geräte herstellen
- Ein Bluetooth®-Gerät entkoppeln
Wahlen Sie im Bluetooth®-Menu den Menüpunkt „PHN LIST" bzw. „STR LIST".
Drücken Sie die Taste > 14, um das Unter-mentation zu offen.

Das erstige Gerät in der Liste wird angezeigt.

Hinweis:

Falls kein Gerät gekoppelt ist, wird kurz „EMP-TY" (Liste leer) angezeigt.

• Drücken Sie ggf. die Taste ^(16) / ^(2) so oft, bis das gewünschte Gerät angezeigt wird.
  Sie haben folgende Optionen:
  Drücken Sie die Taste 18, um das ange- zeigte Gerät zu verbinden.
  Im Display wird „CONNECTNG" (verbinden) angezeigt. Sobald das Gerät verbunden ist, wird kurz „CONNECTED" (verbunden) angezeigt und Sie kehren in das Bluetooth®-Menu zurück. Falls das Gerät bereits verbunden ist, wird kurz „CON EXIST" (Verbindung besteht) angezeigt und Sie kehren in die Kunden der gekoppelten Mobiltelefonz bzw. Streaming-Geräte zugruck.
  Drücken Sie die Taste 17, um die Verbindung zum angezeigten Gerät zu trennen.
  Im Display wird kurz „DISCONNTD" (getrennt) angezeigt und Sie kehren in das Bluetooth®. Menu zurück. Falls das Gerät nicht verbunden war, wird kurz „NO CONNECT" (keine Verbindung) angezeigt und Sie kehren in die Mitglieder der gekoppelten Mobiltelefonzbzw. Streaming-Geräte zurück.
• Drücken Sie die Taste für ca. 2 Sekunden, um das angezeigte Gerät zu entkoppeln. Im Display wird kurz „DELETED“ (gelöscht) angezeigt und Sie kehren in das Bluetooth®-Menu zurück.

Alle gekoppelten Geräte entkoppeln

Wahlen Sie im Bluetooth®-Menu den Menüpunkt „DELETE ALL".
Drücken Sie die Taste > 14, um alle gekop-pelten Geräte zu entkoppeln.

Im Display wird „CONFIRM" (Bestätig) angezeigt.

Drucken Sie die Taste > 14 erneut.

Im Display wird kurz „DELETED“ (Entkoppelt) angezeigt.

External Audioquellen

Front-AUX-IN-Buchse

Gefahr! Erhöhe Verletzungsgefahr durch Stecker.

Im Falle eines Unfalls kann der hervorstehende Stecker in der Front-AUX-IN-Buchse Verletzungen verursachen. Die Verwendung gera-der Stecker oder Adapter fuhrt zu einem erhöhten Verletzungsrisiko.

Aus thisem Grund empfehlen wir die Nutzung von abgewinkelten Klinkensteckern, z. B. das Blaupunkt Zubehör-Kabel (7 607 001 535).

Sobald eune exter Audioquelle wie z.B. ein tragbarer CD-/ MiniDisc- oder MP3-Spieler an die Front-AUX-IN-Buchse angeschussen ist, kann sie mit der Taste SRC ⑥ ausgewählt werden. Im Display wird dann „FRONT AUX" angezeigt.

Rückseitiger AUX-Eingang

Über den rückseitigen AUX-Eingang (Rear-AUXIN) können Sie verschiedene externe Audioquellen an das Autoradio anschließen:

C'n'C-fahige Geräte aus dem Blaupunkt-Zubehörprogramm (z.B. ein C'n'C-fahiges Bluetooth®/USB- oder iPod®/USB-Interface; C'n'C = Command and Control).
CD-Wechsler
- Andere externe Audioquellen wie z. B. tragbare CD-Spieler, MiniDisc-Spieler, MP3-Spieler oder ein nicht-C'n'C-fahiges Blaupunkt-Interface.

Hinweis:

Zum Anschluss einer externen Audioquelle über den rückseitigen AUX-Eingang benöti-gen Sie ein Adapterkabel. Dieses Kabel (Blaupunkt-Nr.: 7 607 897 093) konnen Sie über ihren Blaupunkt-Fachhandler beziehen.

Bevor Sie ein bestimmtes Gerät anschließen, prüfen Sie zunachst den Modus des rückseitigen AUX-Eingangs undändern Sie ggf. die Einstellung (siehe Kap. „Benutzereinstellungen“, Abschnitt

"Einstellung im Benutzernüvornehmen", Menüpunkt, "CDC"). Beachten Sie, dass Sie die Einstellung nurändern, solange kein Gerät an den rückseitigen AUX-Eingang angeschlossen ist. Entfernen Sie ggf. angeschlossene Geräte vorher bei ausgeschalteten Autoradio.

C'n'C-Betrieb starten

Drücken Sie die Taste SRC 6 so oft, bis der Name des über C'n'C angeschlossenen Gerätes im Display erscheint.

Die Wiedergabe beginnt.

Hinweise:

• Der C'n'C-Betrieb ist nur währbar, wenn ein geeignetes Gerät über ein C'n'C-fähiges Interface angeschlossen ist.
• Zur Bedienung des Radios im C'n'C-Betrieb lessen Sieitte das Kapitel „CD-/MP3-/WMA-/C'n'C-/CD-Wechsler-Betrieb".
• Sie können unter Verwendung geeigneter Adapterkabel bis zu 3 C'nC-fährige Blaupunkt-Interfaces an das Autoradio anschließen. Damit das Autoradio die verschieden Interfaces untersuchen kann, können Sie jedem Interface eine individuelle Gerätenummer zuweisen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenvornheiten", Menüpunkt „C'N'C").

AUX-Betrieb starten

Drücken Sie die Taste SRC 6 so oft, bis "CDC/AUX"im Display erscheint.

Die Wiedergabe beginnt.

Hinweis:

Sie können für den rückseitigen AUX-Eingang einen eigenen Name eingeben, der im AUX-Betrieb im Display angezeigt wird, wenn Sie die angeschlossene Audioquelle ausgewählten haben (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzernü vornehmen“, Menupunkt „AUX EDIT").

Klangeinstellungen

Im Audio-MENU können Sie folgende Klangeinstellungen ändern:

• Bass- und Höhenpegel einstehen
• Laustärkeverteilung links/rechts (Balance) bzw. vorn/hinten (Fader) einstehen
  Anhebung der Basse bei geringer Lautstärke (X-Bass) einstellen.

Im erweiterten Audio-MENU konnen Sie außer dem folgende Einstellungen vornehmen:

3-Band-Equalizer einstellen:

• Mittenpegel einstellen.
• Bass-, Mitten- und Höhenfrequenz wahlen.

• Gütefaktor für Bass und Mitten einstellen.

• Erweiterte X-Bass-Einstellung vornehmen (Pegel und Freqenz)

• Equalizer-Voreinstellung wahlen

Hinweis:

Die Einstellungen für Basse, Mitten und Höhen werden jeweils für die aktuelle Audioquelle gespeichert.

Audiomenü aufrufen und verlassen

Drücken Sie die Taste MENU·OK (15) kurz, um das Benutzermenu zu öffnen.
Drücken Sie die Taste 16 / 2 so oft, bis der Menüpunkt „AUDIO" ausgewählt ist.
Drücken Sie die Taste > 14, um das Audiomen zu öffnen.
Drücken Sie die Taste 16/ A 2 so oft, bis der gewünschte Menupunkt ausgewählt ist.
Nehmen Sie die Einstellung vor (siehe nachsten Abschnitt).
Drücken Sie die Taste MENU-OK 15 kurz um einen anderen Menüpunkt auszuwahlen.

-oder -

Drücken Sie die Taste DIS/ESC 13 kurz, um das Menu zu verlassen.

Hinweis:

Das Menu wird automatisch ca. 15 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.

Einstellung im Audiomenü vornehmen

BASS

Basspegel. Einstellungen: -7 bis +7.

Drücken Sie die Taste > 14, um das Unter-. menu zu offen.
Drucken Sie die Taste V^16 / A^2 um die Einstellung vorzunehmen.

TREBLE

Hohenpegel. Einstellungen: -7 bis +7.

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
Drucken Sie die Taste ^16 / A^2 um die Einstellung vorzunehmen.

BALANCE

Lautstärkeverteilung links/rechts. Einstellungen: L9 (links) bis R9 (rechts).

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
Drucken Sie die Taste ^16 / ^2 um die Einstellung vorzunehmen.

FADER

Lautstärkeverteilung vorn/hinten. Einstellungen: R9 (hinten) bis F9 (vorn).

• Drücken Sie die Taste > 14, um das Unter- m u zu offen.
  Drucken Sie die Taste ^16 / A^2 um die Einstellung vorzunehmen.

X-BASS

Anhebung der Basse bei geringer Lautstärke. Einstellungen: 0 (aus) bis 3 (stärkste Anhebung).
Drücken Sie die Taste > 14, um das Unter-mentation zu öffnen.

Drucken Sie die Taste 16 / A2 um die Einstellung vorzunehmen.

Erweitertes Audiomenü aufrufen und verlassen

Wahlen Sie im Audiomenü den Menüpunkt „ENHANCED".
Drücken Sie die Taste > 14, um das ENHANCED-MENU zu öffnen.
- Drücken Sie die Taste ^(16) / A^(2) so oft, bis der gewünschte Menupunkt ausgewählt ist.
- Nehmen Sie die Einstellung vor (siehe{nachsten Abschnitt).
- Drücken Sie die Taste MENU·OK ⑤ kurz, um einen anderen Menüpunkt auszuwahlen. - oder -
- Drücken Sie die Taste DIS/ESC (13) kurz, um das Menu zu verlassen.

Einstellung im erweiterten Audiomenü vornehmen

E-BASS

Bassfrequenz und Gütefactor einstellen. Einstellungen:

• Bassfrequenz: 60/80/100/200 Hz
  Gutefaktor: 1,0/1,25/1,5/2,0
  Drücken Sie die Taste > 14, um das Unter-. menu E-BASS zu offen.
  Drücken Sie die Taste 16/4, umzwischen den Untermenus FREQ" (Frequenz) und QFAC (Gutefaktor) zu wechseln.
• Drücken Sie die Taste < 5 / > 14 , umzwischen den verfügbaren Einstellungen des Untermenü zu wechseln.

E-TREBLE

Hohenfrequenz einstellen. Einstellungen: 10/12,5/15/17,5 kHz.

Drücken Sie die Taste >14 , um das Untermenü E-TREBLE zu öffnen.

Drücken Sie die Taste < 5 / > 14 , um zwischen den verfügbaren Einstellungen des Untermenüs zu wechseln.

E-MIDDLE

Mittelpegel und -frequenz sowie Gütefactor einstehen. Einstellungen:

• Mittenpegel: -7 bis +7
• Mittenfrequency: 0,5/1,0/1,5/2,5 kHz
  Gutefaktor:0,5/0,75/1,0/1,25

Drücken Sie die Taste >14 , um das Untermenü E-MIDDLE zu öffnen.
Drucken Sie die Taste ^(16) / ^(2) , um zwischen den Untermenus „GAIN" (Pegel), „FREQ" (Frequenz) und QFAC (Gütefaktor) zu wechseln.
Drücken Sie die Taste < 5 / > 14 , um zwischen den verfügbaren Einstellungen des Untermenüs zu wechseln.

E-XBASS

X-Basspegel und -frequenz einstellen. Einstellungen:

X-Basspegel: 0 (aus) bis 3
X-Bassfrequenz: 30/60/100 Hz

Drücken Sie die Taste >14 , um das Untermenü E-XBASS zu öffnen.
Drücken Sie die Taste 16/42, umzwischen den Untermenus "GAIN" (Pegel) und FREQ(Frequency) zu wechseln.
- Drücken Sie die Taste < 5 / > 14 , um zwischen den verfügbaren Einstellungen des Untermenüs zu wechseln.

PRESETS

Equalizer-Voreinstellung wahlen. Einstellungen: POP, ROCK, CLASSIC, P-EQ OFF (keine Voreinstellung).

• Drücken Sie die Taste > 14, um das Unter- m uenu PRESETS zu offen.
  Drücken Sie die Taste 16/4, umzwischen den Einstellungen zu wechseln.

Benutzereinstellungen

Benutzermenü aufrufen und verlassen

Drücken Sie die Taste MENU-OK ⑤ kurz, um das Menu zu öffnen.
- Drücken Sie die Taste ^(16) / A^(2) so oft, bis der gewünschte Menupunkt ausgewählt ist.
Nehmen Sie die Einstellung vor (siehe{nachsten Abschnitt).
- Drücken Sie die Taste MENU·OK 15 kurz, um einen anderen Menüpunkt auszuwahlen. - oder -
Drücken Sie die Taste DIS/ESC 13 kurz, um das Menu zu verlassen.

Hinweis:

Das Menu wird automatisch ca. 15 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.

Einstellung im Benutzernüvornehm

CDC

Modus des rückseitigen AUX-Eingangs einstellen. Einstellungen: ON (zum Anschluss eines CD-Wechslers oder einer anderen externen Audioquelle), OFF (zum Anschluss eines C'n'C-fahigen Blaupunkt-Interfaces).

Drücken Sie die Taste > 14, um das Unter-. menu zu öffnen.
Drücken Sie die Taste > 14, um zwischen den Einstellungen zu wechseln.
Drücken Sie die Taste MENU-OK 15 kurz, um die gewährte Einstellung zu bestätigten.

Das Autoradio schaltet sich automatisch aus und mit der gewählten Einstellung wieder ein.

CN'C

Angeschlossenen C'n'C-fahigen Interfaces eine individuelle Gerätenummer zuweisen (C'n'C = Command and Control). Lange: 4 Stellen, Ziffern: 0-9, A-F (hexadenzimal).

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
- Drücken Sie die Taste 16 / 2 , um das Interface zu wahlen (DEV 1 - 3).
Drücken Sie die Taste > ⑭, um die Gerätenummer zuändern.
Drucken Sie die Taste < 5 / > 14 , um zischen den Stellen zu wechseln.

Das Zeichen auf der ausgewählten Stelle blinkt, wenn sie ausgewählt ist.

• Drücken Sie dieTaste V(16)/A(2), um auf der ausgewählten Stelle eine Ziffer zu wahlen.
• Drücken Sie die Taste MENU·OK 15 kurz, um die eingebene Gerätenummer zu bestätigen.

CDTEXT

Anzeige von CD-Text ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
Drücken Sie die Taste > 14, um zwischen den Einstellungen zu wechseln.
- Drücken Sie die Taste MENU·OK 15 kurz, um die gewährte Einstellung zu bestätigten.

Das Autoradio schaltet sich automatisch aus und mit der gewährten Einstellung wieder ein.

TA VOLUME

(nur für Tuner-Region „EUROPE“)

Minimallautstärke für Verkehrsdurchsagen einnalen. Einstellungen: 1 - 50.

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.

Drucken Sie die Taste 16 / 2 oder drehen Sie den Lautstärkeregler ④ , um die Einstellung vorzunehmen.

SENS

Nur im Radiobetrieb möglich: Empfindlichkeit des Sendersuchlaufs einstellen.

Einstellungen: LO1 (geringste) - HI6 (große).

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
Drucken Sie die Taste 16 / A2 um die Einstellung vorzunehmen.

SCAN TIME

Anzahlzeit in 5-Sekunden-Schritten einstehen.
Einstellungen: 5-30.

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
Drucken Sie die Taste 16 / A2 um die Einstellung vorzunehmen.

CLOCK SET

Einstellen der Uhrzeit.

Drücken Sie die Taste > 14, um das Unter-mentation zu öffnen.
Drücken Sie die Taste < 5 / >14 umzwischen Minuten und Stunden zu wechseln.

Die Minuten- bzw. Stundenanzeige blinkt, wenn sie ausgewählt ist.

• Drücken Sie die Taste ^(16) / ^(2) , um die Minutenzw. Stunden einzustellen.
  Drücken Sie die Taste MENU-OK 15 kurz, um die eingebene Uhrzeit zu bestätigen.

Hinweis:

Im 12-Std.-Uhrzeitmodus (12H MODE) wird hinter der Uhrzeit ein „A" für vomittags bzw. ein „P" für nachmittags angezeigt.

12H/24H MODE

12-bzw.24-Std.-Uhrzeitmodus wahlen. Einstellungen: 12H, 24H.
Drücken Sie die Taste > 14, um das Unter-mentation zu öffnen.

Drucken Sie die Taste ≥ 14 um zwischen den Einstellungen zu wechseln.

CLOCK

Anzeige der Uhrzeit bei ausgeschaltetem Radio und ausgeschalteter Fahrzeugzündung ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste >14 , um das Untermenü zu öffnen.
Drücken Sie die Taste > 14, um zwischen den Einstellungen zu wechseln.
- Drücken Sie die Taste MENU·OK 15 kurz, um die gewährte Einstellung zu bestätigten.

BEEP

Bestätigungston ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste >14 , um das Untermenü zu öffnen.
Drücken Sie die Taste > 14, um zwischen den Einstellungen zu wechseln.
Drücken Sie die Taste MENU-OK 15 kurz, um die gewährte Einstellung zu bestätigten.

MUTE LVL

Lautstärke für die Leiseschaltung einstellen. Einstellungen: 0 - 50.

Drücken Sie die Taste >14 , um das Untermenü zu öffnen.
Drucken Sie die Taste ^(16) / ^(2) oder drehen Sie den Lautstärkeregler 4, um die Einstellung vorzunehmen.

ON VOLUME

Einschaltlautstärke einstehen. Einstellungen: 0 - 50 oder LAST VOL (vor dem Ausschalten des Autoradios zuletzt eingestelle Lautstärke). Bei der Einstellung „LAST VOL" ist die Einschaltlautstärke auf max. 25 begrenzt.

Drucken Sie die Taste > 14, um die Einstellung, LAST VOL " zu wahlen.

-oder

• Drücken Sie die Taste < 5 , um die Einschaltlaufstände zwischen 0 und 50 einzusstellen.
• Drucken Sie die Taste 16 / 2 oder drehen Sie den Lautstärkeregler ④ , um die Einstellung vorzunehmen.

REG (nur für Tuner-Region „EUROPE“)

Nur im FM-Radiobetrieb möglich: REG-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste > 14, um das Unter-. menu zu öffnen.
Drücken Sie die Taste > 14, um zwischen den Einstellungen zu wechseln.

PTY LANG (nur für Tuner-Region „EUROPE“)

Nur im FM-Radiobetrieb möglich: Sprache für die Anzeigen von Programmtypen wahlen. Einstellungen: ENGLISH, FRANCAIS, DEUTSCH.

Drücken Sie die Taste > 14, um das Unter-mentation zu öffnen.
Drücken Sie die Taste 16/2, um zwischen den Einstellungen zu wechseln.

PTY (nur für Tuner-Regionen „EUROPE“, „USA“, „S AMERICA“)

Nur im FM-Radiobetrieb möglich: PTY-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste > 14, um das Unter-. menu zu öffnen.
Drücken Sie die Taste > 14, um zwischen den Einstellungen zu wechseln.

DISP COL

Farbe für die Displaybeleuchtung aus den Grundfarben Rot, Grün und Blau (RGB) mischen. Einstellungen: Für R, G und B jeweils 0 bis 16.
Drücken Sie die Taste < 5 , um das Unter-. menu „4096 COL" zu wahlen (Einstellen von R, G, und B), bzw. die Taste > 14, um das

Untermenü „256 COL“ zu wahlen (Einstellen von R und G, B bleibt unverändert).

Drücken Sie die Taste > 14, um das Unter-. menu zu offen.
Drucken Sie die Taste < 5 / > 14 , um zwischen den Farben zu wechseln.

Der Wert der ausgewählten Farbe blinkt.

Drucken Sie die Taste 16/2, um den Wert der ausgewählten Farbe einzustellen.
Drücken Sie die Taste MENU-OK 15 kurz, um die gewährte Einstellung zu bestätigten.

SCAN

Ständigen Farbwechsel der Displaybeleuchtung ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
Drucken Sie die Taste > 14, um zwischen den Einstellungen zu wechseln.
Drücken Sie die Taste MENU-OK 15 kurz, um die gewährte Einstellung zu bestätigten.

Ist der ständige Farbwechsel eingeschelt, andert sich die Farbe der Displaybeleuchtung fortlaufend über das ganze Farbspektrum.

COL SCAN

Farbe der Displaybeleuchtung während eines Farbsuchlaufsauswahlen.

Drücken Sie die Taste >14 , um den Farbsuchlauf zu starten.
Im Display wird abwechselnd „SCANNING" und „OK (MENU)" angezeigt und die Farbe der Displaybeleuchtung ändert sich fortlaufend.
- Drücken Sie die Taste MENU·OK (15) kurz, um die gerade eingestellte Farbe auszuwahlen.

DIM DAY/DIM NIGHT

Displayhelligkeit fur den Tag (DIM DAY) bzw. fur die Nacht (DIM NIGHT) einstellen. Einstellungen: 1-16.
Drücken Sie die Taste > 14, um das Untermenü zu öffnen.

• Drücken Sie die Taste ^(16) / ^(2) , um die Einstellung vorzunehmen.

Wenn Ihr Autoradio, wie in der Einbauanleitung beschrieben, angeschlossen ist und Ihr Fahrzeug über den entsprechenden Anschluss verfügt, erfolgt die Umschaltung der Displayhelligkeit für Tag und Nacht durch das Ein- bzw. Ausschalten der Fahrzeugbeleuchting.

AUXEDIT

Namen für den rückseitigen AUX-Eingang im AUX-Betrieb eingeben. Länge: 9 Stellen; Zeichen: A-Z, 0-9.

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
Drucken Sie die Taste < 5 / > 14 , um zischen den Stellen zu wechseln.

Das Zeichen auf der ausgewählten Stelle blinkt, wenn sie ausgewählt ist.

• Drücken Sie die Taste Y(16)/A(2), um auf der ausgewählten Stelle ein Zeichen zu wahlen.
  Drücken Sie die Taste MENU·OK 15 kurz, um den eingegebenen Name zu bestätigen.

TRAF

(nur für Tuner-Region „EUROPE“)

Nur im FM-Radiobetrieb möglich: Vorrang für Verkehrsmedlungen ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste > 14, um das Unter-. menu zu öffnen.
Drucken Sie die Taste > 14, um zwischen den Einstellungen zu wechseln.

RDS

(nur für Tuner-Region „EUROPE“)

Nur im FM-Radiobetrieb möglich: RDS-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste > 14, um das Untermenü zu öffnen.
Drucken Sie die Taste ≥ 14 um zwischen den Einstellungen zu wechseln.

Werkseinstellungen

Werkseinstellungen im Benutzermenu:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TA VOL	20
RDS*	ON
REG*	ON
TRAF*	OFF

• Nur in Tuner-Region „EUROPE“

Sie können die ursprünglichen Werkseinstellungen des Autoradios wiederherstellen:

• Drücken Sie die Taste MENU·OK ⑤ kurz, um das Menu zu öffnen.
• Drücken Sie die Taste ^(16) / ^(2) so oft, bis der Menüpunkt „NORMSET" ausgewählt ist.
  Drücken Sie die Taste MENU-OK (15) länger als 4 Sekunden.

Im Display wird kurz „NORM ON“ angezeigt. Das Autoradio schaltet sich automatisch aus und mit den Werkseinstellungen wieder ein.

Hinweis:

Drücken Sie die Taste MENU-OK 15 kürzer als 4 Sekunden, wird NORM OFF im Display angezeigt und die bisherigen Einstellungen bleiben erhalten.

Nützliche Informationen

Gewährleistung

Für innerhalb der Europäischen Union gekaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung Herausgegebenen Garantiebedingungen.

Die Garantiebedingungen können Sie unter www. blaupunkt.com abrufen oder direkt anfordern bei:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Service

In einigen Ländern bietet Blaupunkt einen Reparatur- und Abholservice.

Unter www.blaupunkt.com können Sie sich informieren, ob dieser Service in Ihr dem Land verfügbar. bar ist.

Möchten Sie diesen Service in Anspruchnehmen, konnen Sie über das Internet einen Abholservice für Ihr Autoradio anfordern.

Technische Daten

Spannungsversorgung

Betriebsspannung: 10,5-14,4V

Stromaufnahme

Im Betrieb: 10 A

10 Sek. nach dem

Ausschalten: < 3,5mA

Verträker

Ausgangsleistung: 4 x 26 Watt Sinus bei

14,4 V an 4 Ohm.

4 x 50 Watt max. Power

Tuner

Wellenbereiche Europa/Thailand:

FM: 87,5-108 MHz

Wellenbereiche Sudamerika:

UKW (FM): 87,5 - 107,9 MHz

FM-Übertragungsbereich: 30-15000Hz

CD

Übertragsbereich:

20-20000Hz

Pre-amp Out

4 Kanäle: 2 V

Eingangsempfindlichkeit

Rear-AUX-IN: 1,2V / 10k

Front-AUX-IN: 500mV / 6k

Tel-/Navi-Eingang: 10V / 1k

Abmessungen und Gewicht

B×H×T(mm): 182×53×155

Gewicht: ca. 1,30 kg

Änderungen vorbehalten

• Livello dei medi: da-7 a+7
• Frequenza dei medi: 0,5/1,0/1,5/2,5 kHz
  Fattore qualita: 0,5/0,75/1,0/1,25

Hildesheim, 20.01.2009

Blaupunkt GmbH

Robert-Bosch-Straße 200

D-31139 Hildesheim

Technische gegevens 127

Alle gekoppelde apparaten ontkoppelen

Gewicht: ca. 1,30 kg

Telefonfunktioner 141

Bluetooth®-streaming-lage 142

Fler Funktioner i Bluetooth®-menyn .143

External ljudkallor 144

AUX-IN-uttag pafronten. 144

AUX-ingang pabaksidan. 144

Frän-/tillkoppling via fordonständingen

• Mellanregisterniva: -7 till +7
• Mellanregisterfrekvens: 0,5/1,0/1,5/2,5 kHz
  Kvalitetsfaktor:0,5/0,75/1,0/1,25

• Endast für tuner-region "EUROPE"

Telefonfunktioner 216

Bluetooth®-streaming-tilstand 217

Flere functiorer i Bluetooth®-menuen.....217

Eksterne lydkilder 218

Front-AUX-IN-bøsning 218

AUX-indgang pa bagsiden 218

Lydindstillinger 219

Fabriksindstlinger i brugernenuen:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BIP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TA VOL	20
RDS*	ON
REG*	ON
TRAF*	OFF

• Kun i tuner-region "EUROPE"

(jen pro oblasti tunesur „EUROPE“, „USA“, „S AMERICA“)

B pexime pa60tbl: 10A

10ceK.IIOCAE BbIKIAUChHNA: <3,5MA

yCHNTeAb

BbIXoHaM OoHocTb: 4x26 BaTT CnHycoHaN aT Ipn 14,4 B Ha 4 Om 4x50 BaTT-MaKc. MoHocTb

Touhep

DE - Einbauanleitung

Sicherheitshinweise

Für die Dauer der Montage und des

Anschlusses beachten Sieitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemen! Dabei die Sicherheitshinweise des Kfz- Herstellers be- achten.

• Beim Bohren von Löchern darauf aufachten, dass keine Fahrzeugteile beschädigt werden.

• Der Querschnitt des Plus- und Minuskabels darf 1,5mm^2 nicht unterschreiben.

- Fahrzeugseitige Stecker nicht an das Radio anschließen!

Die für ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKT-Fachhandel.

• Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Sollten die hier aufgeführten Hinweise für ihren Einbau nicht passen, so wenden Sie sichitte an ihren Blaupunkt-Fachhandler, ihren Fahrzeughersteller oder unsere TelefonHotline.

Bei Einbau eines Amplifier oder Changers müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-In- oder Line-Out-Buchse kontaktiert werden.

Fremdgerätemassen)dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden.

Mitgelieferte Montage- und Anschlussteile
