Marca	BLAUPUNKT
Modello	TORONTO 400 BT
Tipo di prodotto	Autoradio
Alimentazione	10,5 - 14,4 V (corrente max. 10 A)
Consumo in standby	< 3,5 mA
Potenza di uscita sinusoidale	4 x 26 W (14,4 V, 4 Ω)
Potenza massima	4 x 50 W
Gamme d'onda FM	87,5 - 108 MHz (Europa/Tailandia), 87,7 - 107,9 MHz (USA/America del Sud)
Gamme d'onda AM	531 - 1602 kHz (OM); 153 - 279 kHz (OL, Europa)
Banda passante FM	30 - 15 000 Hz
Banda passante CD	20 - 20 000 Hz
Formati letti	CD audio, CD-R/RW, MP3, WMA, file USB (FAT32)
Bluetooth	Kit vivavoce e streaming audio (portata ridotta, fino a 5 dispositivi accoppiati)
Connessioni	Fessura CD, USB frontale, presa AUX-IN frontale, ingresso AUX posteriore, uscite preamplificatore 4 canali (2 V)
Pannello frontale	Rimovibile, con tasti di comando e display retroilluminato
Funzioni radio	RDS, PTY, Travelstore, memorizzazione di 5 stazioni per livello (FM1, FM2, FMT, AM, AMT)
Regolazioni audio	Bassi, acuti, bilanciamento, fader, X-Bass, equalizzatore 3 bande, preimpostazioni Pop/Rock/Classic
Display	Display retroilluminato con regolazione colore (4096 colori) e luminosità giorno/notte
Dimensioni	1-DIN standard (182 x 53 x 160 mm, stima)
Peso	Circa 0,5 kg (stima)
Istruzioni di sicurezza	Laser classe 1, non aprire, volume moderato per la sicurezza stradale
Manutenzione e pulizia	Pulire con un panno asciutto o leggermente umido; alcol per i contatti del pannello frontale
Accessori inclusi	Manuale, custodia per pannello frontale, telaio di supporto, piccola attrezzatura, utensili di smontaggio, cavo USB
Garanzia	Garanzia del produttore nell'Unione Europea; contattare Blaupunkt per assistenza

Domande frequenti - TORONTO 400 BT BLAUPUNKT

Come abbinare il mio telefono tramite Bluetooth?

Nel menu Bluetooth, selezionare PAIR poi PHONE. L'autoradio diventa rilevabile con il nome TORONTO 400 BT per circa 2 minuti. Sul telefono, cercare il dispositivo e inserire il codice PIN 1234 visualizzato sullo schermo. L'abbinamento è confermato dalla visualizzazione di PAIRED e poi CONNECTED.

Come impostare l'ora?

Aprire il menu utente premendo MENU·OK, selezionare CLOCKSET con i tasti ▼/▲, quindi premere ► per entrare nel sottomenu. Utilizzare i tasti ◄/► per passare dalle ore ai minuti e ▼/▲ per regolare. Confermare con MENU·OK. È anche possibile scegliere la visualizzazione 12h o 24h nel menu 12H/24H MODE.

Posso leggere file MP3 da una chiavetta USB?

Sì, collegare una chiavetta USB formattata in FAT32 alla porta USB anteriore (cavo USB incluso). L'autoradio legge file MP3 e WMA. La sorgente USB appare nell'elenco delle sorgenti (tasto SRC). Sono supportate anche cartelle e playlist (M3U, PLS).

Come memorizzare una stazione radio?

Selezionare la gamma d'onda (FM1, FM2, ecc.) con il tasto V/A. Impostare la stazione desiderata manualmente o tramite ricerca. Premere uno dei tasti di preselezione da 1 a 5 e tenerlo premuto per circa 2 secondi per memorizzare. La stazione può quindi essere richiamata con una breve pressione del tasto corrispondente.

Come regolare il suono (equalizzatore)?

Accedere al menu audio tramite MENU·OK e selezionare AUDIO. Qui troverete le regolazioni di Bassi, Acuti, Bilanciamento, Fader e X-Bass. Per regolazioni avanzate, entrare in ENHANCED dove è possibile regolare l'equalizzatore a 3 bande (E-Bass, E-Middle, E-Treble) e scegliere preimpostazioni come POP, ROCK o CLASSIC.

Il pannello frontale è rimovibile? Come?

Sì, il pannello frontale è rimovibile per prevenire il furto. Per rimuoverlo, premere il tasto di sblocco (①) situato in alto a sinistra. Il lato sinistro si solleva, quindi tirare il pannello frontale da quel lato. Per rimontarlo, spingere il lato destro nel telaio, quindi premere il lato sinistro fino allo scatto.

Cosa fare se il CD non viene letto?

Verificare che il CD non sia graffiato o protetto da copia. Utilizzare solo CD in formato standard (12 cm) con il logo Compact Disc. Se viene visualizzato l'errore CD ERROR, il CD viene espulso automaticamente dopo 2 secondi. Non inserire CD di forma irregolare (shape CD) o mini CD (8 cm) – rischio di danneggiamento del lettore.

Come attivare le informazioni sul traffico (RDS-TMC)?

Nella zona sintonizzatore EUROPE, le stazioni FM che trasmettono informazioni sul traffico (RDS) possono essere seguite. Attivare la funzione TRAF nel menu utente (opzione TRAF = ON). Quando viene trasmesso un messaggio informativo sul traffico, viene visualizzato TRAFFIC e l'audio della sorgente corrente viene silenziato. Il volume dei messaggi può essere regolato tramite TA VOL nel menu utente.

Posso collegare un amplificatore esterno?

Sì, l'autoradio dispone di 4 uscite preamplificatore (2 V) per collegare un amplificatore esterno. Consultare lo schema di montaggio alla fine del manuale. Assicurarsi di rispettare la polarità e di non superare la sezione del cavo consigliata (1,5 mm²). Le masse degli apparecchi esterni non devono essere collegate alla massa dell'autoradio.

Come ripristinare le impostazioni di fabbrica?

Nel menu utente, selezionare l'opzione NORMSET (disponibile nella zona sintonizzatore EUROPE). Premere MENU·OK e tenerlo premuto per più di 4 secondi. La visualizzazione di NORM ON conferma il ripristino. L'autoradio si riavvia con le impostazioni predefinite. Le stazioni memorizzate e altre impostazioni personalizzate verranno cancellate.

MANUALE UTENTE TORONTO 400 BT BLAUPUNKT

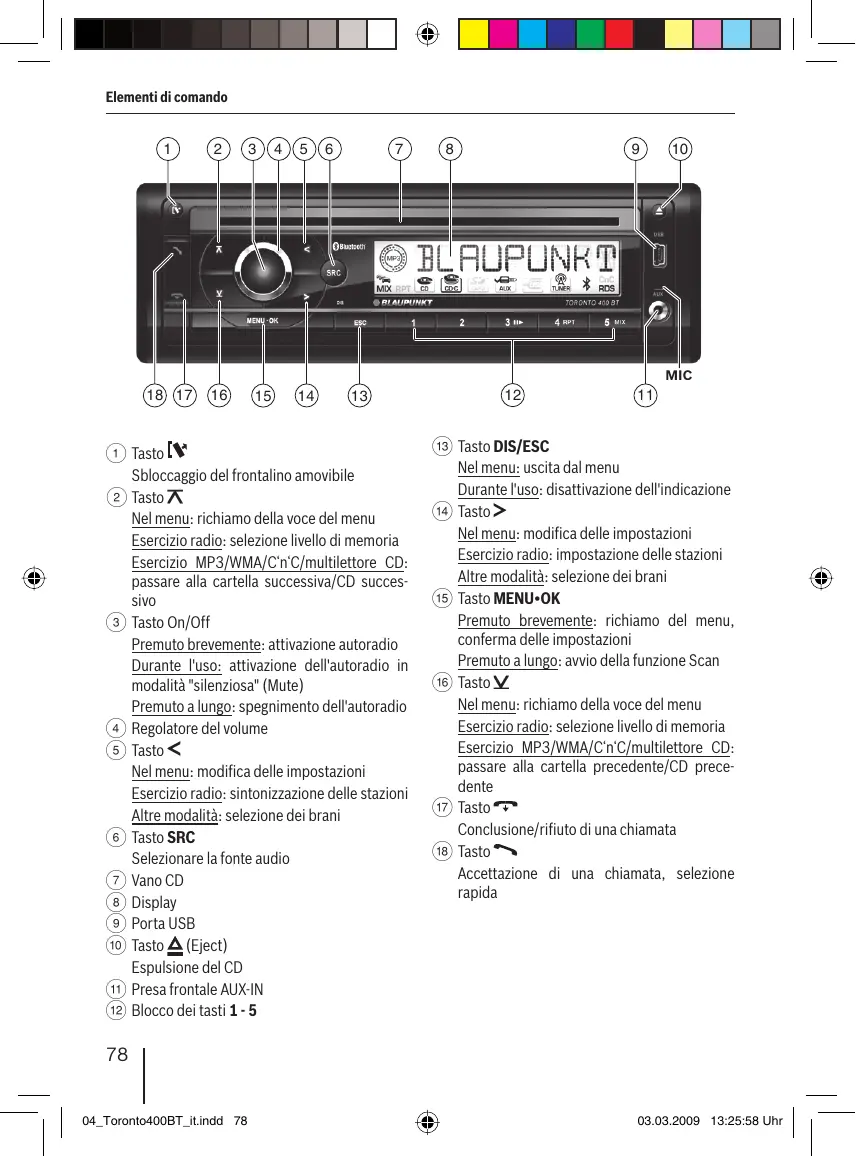

① Tasto Sbloccaggio del frontalino amovibile ② Tasto A Nel menu: richiamo della voce del menu Esercizio radio: selezione livello di memoria Esercizio MP3/WMA/C'n'C/multilettore CD: passare alla cartella successiva/CD successivo ③ Tasto On/Off Premuto breve: attivazione autoradio Durante l'uso: attivazione dell'autoradio in modalità "silenziosa" (Mute) Premuto a lungo: spegnimento dell'autoradio ④ Regolatore del volume ⑤ Tasto Nel menu: modifica delle impostazioni Esercizio radio: sintonizzazione delle stazioni Altre modalità: selezione dei brani ⑥ Tasto SRC Selezione della fonte audio ⑦ Vano CD ⑧ Display ⑨ Porta USB ⑩ Tasto A (Eject) Espulsione del CD ⑪ Presa frontale AUX-IN ⑫ Blocco dei tasti 1-5

⑬ Tasto DIS/ESC

Nel menu: uscita dal menu

Durante l'uso: disattivazione dell'indicazione

⑭ Tasto >

Nel menu: modifica delle impostazioni

Esercizio radio: impostazione delle stazioni

Altre modalità: selezione dei brani

⑮ Tasto MENU·OK

Premuto breve: richiamo del menu, conferma delle impostazioni

Premuto a lungo: avvio della funzione Scan

⑯ Tasto V

Nel menu: richiamo della voce del menu

Esercizio radio: selezione livello di memoria

Esercizio MP3/WMA/C'n'C/multilettore CD: passare alla cartella precedente/CD precedente

⑰ Tasto

Conclusione/rifiuto di una chiamata

⑱ Tasto

Accettazione di una chiamata, selezione rapida

Norme di sicurezza 80

Simboli utilizzati 80

Sicurezza stradale 80

Norme di sicurezza generali 80

Dichiarazione di conformità 80

Avvertenze per la pulizia 81

Avvertenze per lo smaltimento 81

Dotazione 81

Accessori speciali (non compresi nella fornitura) 81

Messa in funzione 82

Inserimento/estrazione frontalino 82

Impostazione del Paese di sintonizzazione...82

Accensione e spegnimento 82

Volume 83

Attivazione e disattivazione della modalità Demo 83

Visualizzazione dei numeri di versione.....83

Informazioni sul traffico 83

Esercizio radio. 84

RDS 84

Passaggio all'esercizio radio. 84

Selezione del livello di memoria. 84

Sintonizzazione di una stazione 84

Memorizzazione delle stazioni/richiamo delle stazioni memorizzate. 85

Breve ascolto delle stazioni. 85

Memorizzazione automatica di una stazione (Travelstore) 85

PTY. 85

Impostazione dell'indicazione sul display ...86

Esercizio CD/MP3/WMA/C'n'C/multilettore CD......86

Informazioni principali 86

Commutare nell'esercizio CD/MP3/WMA/C'n'C/multilettore CD 87

Inserimento CD. 88

Estrazione del CD. 88

Collegamento/rimozione di un supporto USB 88

Selezione di un brano. 88

Selezione di una cartella/CD

(solo in esercizio MP3/WMA/

C'n'C o multilettore CD) 88

Ciclo di ricerca rapido 89

Interruzione della riproduzione. 89

Modalità Playlist (solo in esercizio

MP3/WMA) 89

Breve ascolto di tutti i brani. 89

Riproduzione di brani in ordine casuale.....89

Riproduzione ripetuta di singoli brani o

CD oppure directory 90

Impostazione dell'indicazione sul display ...90

Bluetooth 90

Menu Bluetooth 91

Accoppiamento e connessione di un apparecchio. 91

Funzioni Telefoniche. 92

Esercizio Streaming Bluetooth® 93

Altre funzioni nel menu Bluetooth 94

Fonti audio esterne 95

Presa frontale AUX-IN. 95

Entrata AUX posteriori. 95

Regolazione del suono 96

Richiamo ed abbandono del menu audio....96

Effettuare impostazioni nel menu audio ....96

Richiamo ed abbandono del menu audio avanzato .97

Effettuare impostazioni nel menu audio avanzato .97

Impostazioni personalizzate 98

Richiamo ed abbandono del menu utente...98

Effettuare impostazioni nel menu utente....98

Impostazioni di fabbrica. 101

Informazioni utili 101

Garanzia 101

Servizio di assistenza. 102

Dati tecnici. 102

Istruzioni di installazione 381

Norme di sicurezza

L'autoradio è stata prodotta conformemente allo stato attuale della tecnica e alle regole di sicurezza generali riconosciute. Ciononostante possono sussistere pericoli a causa della mancata osservanza delle norme di sicurezza contenute in queste istruzioni.

Queste istruzioni contengono informazioni importanti per montare e utilizzare in modo sicuro l'autoradio.

• Leggere attentamente tutte le istruzioni prima di utilizzare l'autoradio.
• Conservare le istruzioni in modo che siano sempre disponibili per tutti gli utilizzatori.
• Consegnare l'autoradio a terzi sempre completa di manuale.

Osservare inoltre le istruzioni degli apparecchi che si utilizzano in questo contesto.

Simboli utilizzati

In queste istruzioni vengono utilizzati i seguenti simboli:

PERICOLO!

Pericolo di lesioni

ATTENZIONE!

Danneggiamento del lettore CD

Il marchio CE certifica l'osservanza delle direttive UE.

Identifica un passo operativo - Identifica un contenuto

Sicurezza stradale

Prestare attenzione alle seguenti note sulla sicurezza stradale:

• Utilizzare l'apparecchio in modo da poter condurre il veicolo sempre in sicurezza. In caso di dubbio, fermarsi in un luogo adeguato e utilizzare l'apparecchio a veicolo fermo.
• Rimuovere o applicare il frontalino solo a veicolo fermo. L'ascolto deve avvenire sempre a volume moderato per poter proteggere l'udito e percepire i segnali di avvertimento acustici (ad esempio la polizia). Nelle pause durante le quali l'apparecchio si trova in modalità silenziosa (ad es. quando si commuta su una diversa fonte audio) la variazione del volume non può essere percepita. Non aumentare il volume durante la pausa in modalità silenziosa.

Norme di sicurezza generali

Prestare attenzione alle seguenti note per proteggere se stessi da eventuali lesioni:

Non aprire né apportare modifiche all'apparecchio. Nell'apparecchio è presente un laser Classe 1, che può danneggiare gli occhi. Non alzare il volume durante le pause in cui l'apparecchio si trova in modalità silenziosa, ad es. quando si commuta su una diversa fonte audio. In modalità silenziosa, la variazione del volume non può essere percepita.

Uso conforme alle norme

Questa autoradio è concepita per il montaggio e l'impiego in un veicolo con tensione della rete di bordo a 12 Volt e deve essere installata in un vano conforme alle norme DIN. Osservare i limiti di potenza contenuti nei dati tecnici. Far eseguire le riparazioni ed eventualmente il montaggio da un tecnico specializzato.

Avvertenze per il montaggio

L'autoradio può essere montata solo da chi abbia esperienza nel montaggio di autoradio e sistemi di navigazione e conosca bene l'impianto elettrico del veicolo. Osservare a tal fine le istruzioni di montaggio contenute in fondo a queste istruzioni.

Dichiarazione di conformità

Blaupunkt GmbH dichiara che l'autoradio Toronto 400 BT soddisfa i requisiti fondamentali e altre prescrizioni importanti della direttiva 1999/5/CE.

Avvertenze per la pulizia

Solventi, detergenti e abrasivi come spray per il cockpit e prodotti per la cura dei materiali sintetici possono contenere sostanze corrosive per la superficie dell'autoradio.

• Per la pulizia dell'autoradio utilizzare soltanto un panno asciutto o leggermente umido.
• Se necessario, pulire i contatti del frontalino estraibile con un panno non sfilacciato imbevuto di alcol detergente.

Avvertenze per lo smaltimento

Non smaltire il proprio vecchio apparecchio nei rifiuti domestici!

Per lo smaltimento del vecchio apparecchio, utilizzare i sistemi di restituzione e raccolta disponibili.

Dotazione

Sono compresi nella fornitura:

1 autoradio, 1 istruzioni di lavoro e installazione, 1 custodia per il frontalino, 1 telaio di supporto, 1 kit minuteria, 2 utensili di smontaggio, 1 cavo di connessione USB

Nota:

Si raccomanda di utilizzare accessori originali Blaupunkt (www.blaupunkt.com).

Accessori speciali (non compresi nella fornitura)

È possibile rivolgersi al proprio rivenditore specializzato Blaupunkt o su Internet all'indirizzo www.blaupunkt.com per avere informazioni sugli accessori speciali, ad esempio:

• Comandi al volante o telecomando manuale di Blaupunkt per controllare le funzioni principali in modo comodo e sicuro (accensione e spegnimento con telecomando non possibili)
• Interfacce abilitate C'n'C di Blaupunkt (C'n'C = Command and Control) per il collegamento di supporti e apparecchi aggiuntivi (ad es. tramite iPod®/interfaccia USB)
• Multilettoe CD Blaupunkt
• Amplificatore (Amplifier) Blaupunkt o Velocity

Messa in funzione

Inserimento/estrazione frontalino

Come protezione antifurto, la vostra autoradio è dotata di un frontalino amovibile (Release Panel). Al momento della consegna, il frontalino si trovava nell'astuccio in dotazione. Per attivare la radio dopo il montaggio, è necessario innanzitutto inserire il frontalino (vedi il paragrafo "Inserimento frontalino" in questo capitolo).

Portare sempre con sé il frontalino ogni volta che ci si allontana dal veicolo. Senza il frontalino, l'autoradio per un ladro non ha nessun valore.

Attenzione

Danneggiamento del frontalino

Non lasciar cadere il frontalino.

Trasportare il frontalino in modo che sia protetto dagli urti e i contatti non si possano sporcare.

Non esporre il frontalino direttamente ai raggi del sole o ad altre fonti di calore.

Evitare di entrare in contatto diretto con i contatti elettrici del frontalino.

Inserimento frontalino

Far scorrere il frontalino nel supporto presente sul lato destro dell'alloggiamento. Per l'inserimento nel supporto sinistro, premere con cautela il frontalino fino allo scatto in sede.

Estrazione del frontalino

Premere il tasto ① per sbloccare il frontalino.

Il lato sinistro del frontalino si stacca dall'autoradio e viene trattenuto, per evitarne la caduta, da un dispositivo di arresto.

• Afferrare il frontalino dal lato sinistro ed estrarlo dal supporto tirandolo, vincendo la resistenza del dispositivo di arresto.

Nota:

Non appena il frontalino viene rimosso, l'autoradio si spegne automaticamente.

Impostazione del Paese di sintonizzazione

Questa autoradio è progettata per funzionare in diversi Paesi, con diversi range di frequenza e tecnologie di trasmissione. Il Paese di sintonizzazione impostato di fabbrica è "EUROPE" (Europa). Sono inoltre disponibili i Paesi di sintonizzazione "USA", "THAI" (Thailandia) e "S AMERICA" (Sudamerica). Se l'autoradio viene utilizzata al di fuori dell'Europa, è necessario impostare il Paese di sintonizzazione adeguato:

Se l'autoradio è accesa, spegnerla. Tenere premuti contemporaneamente i tasti MENU·OK 15 e 4 12 e premere il tasto On/Off 3.

L'autoradio si accende. Sul display appare il Paese di sintonizzazione attualmente impostato.

Premere ripetutamente il tasto 16 / A2, finché non compare il Paese di sintonizzazione desiderato. Premere il tasto MENU·OK 15.

Accensione e spegnimento

Accensione e spegnimento con tasto On/Off

Per l'accensione premere il tasto On/Off ③. L'autoradio si accende. Per spegnere l'autoradio tenere premuto il tasto On/Off 3 per più di 2 secondi. L'autoradio si spegne.

Nota:

Se si accende l'autoradio con l'accensione del veicolo disattivata, essa si spegne automaticamente dopo 1 ora per preservare la batteria del veicolo.

Spegnimento e accensione tramite l'accensione d'auto

Se l'autoradio, come illustrato nelle istruzioni di installazione, è collegata correttamente all'accensione del veicolo e non è stata spenta con il tasto On/Off ③, essa si spegne e si accende contem

poraneamente con lo spegnimento/accensione del veicolo.

Volume

Regolazione del volume

Il volume si può regolare passo a passo dal valore 0 (spento) fino a 50 (massimo).

Girare il regolatore del volume 4 per variare il volume.

Nota:

Se all'autoradio è collegato un telefono o un sistema di navigazione, come descritto nelle istruzioni di installazione, l'autoradio, durante la conversazione telefonica o la trasmissione di informazioni di navigazione, viene commutata in modalità silenziosa, affinché si possa ascoltare indisturbati la riproduzione del telefono o del sistema di navigazione. Sul display, durante la modalità silenziosa, appare la scritta "TELEPHONE".

Attivazione dell'autoradio in modalità "silenziosa" (Mute)

È possibile abbassare rapidamente il volume su un valore da voi impostato (Mute).

Premere brevemente il tasto On/Off ③ per passare in modalità "mute" o per ripristinare il livello di volume precedente.

Sul display, durante la modalità "silenziosa", appare la scritta "MUTE".

Per impostare il volume della modalità "silenziosa", leggere il paragrafo "Effettuare impostazioni nel menu utente", voce del menu "MUTE LVL", nel capitolo "Impostazioni personalizzate".

Attivazione e disattivazione della modalità Demo

La modalità Demo presenta le funzioni dell'autoradio sul display, con testo scorrevole. È possibile attivare o disattivare la modalità Demo:

Se l'autoradio è accesa, spegnerla. Tenere premuti contemporaneamente i tasti MENU-OK (15) e 2 (12) e premere il tasto On/Off (3).

L'autoradio si accende. Attivando la modalità Demo, sul display appare brevemente la scritta "DEMO MODE". Azionando un tasto a piacere, la modalità di dimostrazione si interrompe e diviene possibile comandare l'apparecchio.

Visualizzazione dei numeri di versione

È possibile far visualizzare i numeri di versione dei diversi componenti dell'apparecchio.

Se l'autoradio è accesa, spegnerla. Tenere premuti contemporaneamente i tasti MENU-OK (15) e 1 (12) e premere il tasto On/Off (3).

L'autoradio si accende. Sul display viene visualizzato il numero della versione del primo componente. La prima lettera indica il componente: P = Processore, E = EPROM, A = Accordo, B = Bluetooth®.

Premere il tasto < 5 > / > 14 per visualizzare i numeri di versione degli altri componenti. Premere il tasto MENU-OK (15) per tornare all'ultima fonte audio ascoltata.

Informazioni sul traffico

Nel Paese di sintonizzazione "EUROPE", una stazione FM può identificare messaggi sul traffico tramite segnale RDS. Quando la priorità per i messaggi sul traffico è attivata, i messaggi vengono annunciati automaticamente, anche se l'autoradio non si trova in modalità radio o se è impostata una stazione che trasmette su frequenze OM (MW) o OL (LW).

Con priorità attenuata, sul display viene visualizzato il simbolo di ingorgo ( ). Durante la trasmissione delle informazioni sul traffico, sul display viene visualizzato "TRAFFIC".

Per attivare e disattivare la priorità, leggi il paragrafo "Effettuare impostazioni nel menu utente", voce del menu "TRAF", nel capitolo "Impostazioni personalizzate".

Note

Il volume, durante la trasmissione delle informazioni sul traffico, viene alzato. È possibile impostare il volume minimo per

le informazioni sul traffico (vedi cap. "Impostazioni personalizzate", paragrafo "Effettuare impostazioni nel menu utente", voce del menu "TAVOLUME").

• Per interrompere un'informazione sul traffico in trasmissione, premere il tasto DIS/ESC (13).

Esercizio radio

RDS

Nel Paese di sintonizzazione "EUROPE", molte stazioni FM trasmettono, oltre al proprio programma, un segnale RDS (Radio Data System), che consente di utilizzare le seguenti funzioni supplementari:

• Il nome della stazione viene visualizzato sul display. L'autoradio riconosce informazioni sul traffico e giornali radio e le trasmette automaticamente in qualsiasi modalità (ad es. nell'esercizio CD).
• Frequenza alternata: se il segnale RDS è attenuato, l'autoradio commuta automaticamente sulla migliore frequenza di ricezione della stazione sintonizzata. Regional (REG): in determinate ore del giorno alcune stazioni suddividono il loro programma in diversi programmi nazionali con differenti contenuti. Con funzione REG attivata, l'autoradio commuta solo sulle frequenze alternate su cui viene trasmesso lo stesso programma nazionale.

Per attivare e disattivare la funzione RDS o REG, leggere nel capitolo "Impostazioni personalizzate" il paragrafo "Effettuare impostazioni nel menu utente" (voci del menu "RDS", "REG").

Passaggio all'esercizio radio

Premere ripetutamente il tasto SRC 6 finché viene visualizzato "TUNER":

Il livello di memoria attuale viene visualizzato una volta come testo scorrevole sul display.

Selezione del livello di memoria

Nei vari Paesi di sintonizzazione, sono disponibili i seguenti livelli di memoria:

Regione	Livelli di memoria
EUROPE	FM1, FM2, FMT, OM (MW), OL (LW)
USA	FM1, FM2, FMT, AM, AMT
THAI	FM1, FM2, FMT, AM
SAMERICA	FM1, FM2, FMT, AM, AMT

Premere ripetutamente il tasto V(16)/A 2 finché non compare il livello di memoria desiderato.

Nota:

Su ogni livello di memoria si possono memorizzare al massimo 5 stazioni.

Sintonizzazione di una stazione

Ci sono diverse possibilità di sintonizzazione di una stazione.

Impostazione manuale delle stazioni

Premere brevemente il tasto < 5 / > 14 una o più volte per variare gradualmente la frequenza, oppure tenerlo premuto a lungo per variare la frequenza velocemente.

Note

Per il Paese di sintonizzazione "EUROPE": nella gamma di lunghezze d'onda FM, se la funzione RDS è attivata, viene automaticamente sintonizzata la stazione successiva nella catena di stazioni. - Per i Paesi di sintonizzazione "EUROPE", "USA" e "S AMERICA": nella gamma di lunghezze d'onda FM, se la funzione PTY è attivata, viene visualizzato il tipo di programma attualmente selezionato, che può essere cambiato (vedi cap. "PTY").

Avvio della ricerca delle stazioni

Premere il tasto < 5 / > 14 per circa 2 secondi per avviare la ricerca delle stazioni.

La radio si sintonizza su una delle prossime stazioni ricevibili.

Note

• Per il Paese di sintonizzazione "EUROPE": nella gamma di lunghezze d'onda FM, se la priorità per le informazioni sul traffico è attivata (1), verranno sintonizzate solo stazioni che trasmettono informazioni sul traffico.
• Per i Paesi di sintonizzazione "EUROPE", "USA" e "S AMERICA": nella gamma di lunghezze d'onda FM, se la funzione PTY è attivata, viene sintonizzata la stazione con il tipo di programma attualmente selezionato (vedi cap. "PTY").
• La sensibilità della ricerca automatica può essere impostata (vedere capitolo "Impostazioni personalizzate", paragrafo "Effettuare impostazioni nel menu utente", perché del menu "SENS").

Memorizzazione delle stazioni/richiamo delle stazioni memorizzate

Selezionare il livello di memoria desiderato. Sintonizzarsi, se necessario, sulla stazione desiderata. Premere il tasto di stazione 1-5 ⑫ per circa 2 secondi per memorizzarvi la stazione corrente.

• oppure

Premere brevemente il tasto di stazione 1-5 ⑫ per richiamare quella memorizzata.

Breve ascolto delle stazioni

Con la funzione Scan si può avviare l'ascolto breve di qualsiasi stazione ricevibile nella gamma di lunghezze d'onda corrente.

Premere il tasto MENUOK ⑤ per circa 2 secondi per avviare l'ascolto, o premerlo brevemente per continuare ad ascoltare la stazione attualmente sintonizzata.

Durante l'ascolto breve, sul display vengono visualizzati alternativamente "SCAN" e la frequenza attuale, nonché il livello di memoria e il nome della stazione.

Nota:

Per l'esercizio radio, è possibile impostare la durata di ascolto breve per ogni stazione (vedi cap. "Impostazioni personalizzate", paragrafo "Effettuare impostazioni nel menu utente", voce del menu "SCAN TIME").

Memorizzazione automatica di una stazione (Travelstore)

Con Travelstore, le 5 stazioni FM di maggiore potenza del Paese possono essere ricercate automaticamente e memorizzate su un livello di memoria. Le stazioni di quel livello memorizzate precedentemente vengono in tal modo cancellate.

Nei Paesi di sintonizzazione "EUROPE" e "THAI", con Travelstore è possibile memorizzare 5 stazioni FM nel livello di memoria FMT. Nei Paesi di sintonizzazione "USA" e "S AMERICA" è inoltre possibile memorizzare 5 stazioni AM nel livello di memoria AMT.

Selezionare un livello di memoria della gamma di lunghezze d'onda desiderata, ad es. FM1 e AM. Premere il tasto ⁽¹⁶⁾ / A⁽²⁾ per circa 2 secondi.

Il tener avvia la ricerca automatica delle stazioni; sul display appare "FM TSTORE" o "AM TSTORE". Quando la memorizzazione è conclusa, si ascolta la stazione della posizione di memoria 1 del livello FMT o AMT.

Nota:

Per il Paese di sintonizzazione "EUROPE": se la priorità per le informazioni sul traffico è attivata (1), vengono memorizzate solo stazioni che trasmettono informazioni sul traffico.

PTY

Nei Paesi di sintonizzazione "EUROPE", "USA" e "S AMERICA", una stazione FM può comunicare il tipo di programma corrente, ad es. CULTURA, POP, JAZZ, ROCK, SPORT o SAPERE. Con la funzione PTY è possibile cercare in modo mirato un determinato tipo di programma in base alle trasmissioni, ad es. rock o sportive. Prestare attenzione al fatto che la funzione PTY non è supportata da tutte le stazioni.

Nota:

Per utilizzare la funzione PTY, è necessaria la sua specifica attivazione nel menu (vedi cap. "Impostazioni personalizzate", paragrafo "Effettuare impostazioni nel menu utente", voce del menu "PTY").

Selezione del tipo di programma

Nota:

Nel Paese di sintonizzazione "EUROPE", è possibile impostare la lingua in cui viene visualizzato il tipo di programma (vedi cap. "Impostazioni personalizzate", paragrafo "Effettuare impostazioni nel menu utente", voce del menu "PTY LANG").

Premere brevemente il tasto < 5 / > 14

Viene visualizzato il tipo di programma selezionato attualmente e sarà possibile sceglierne un altro.

Premere ripetutamente il tasto < 5 / > 14 fino a selezionare il tipo di programma desiderato.

Ricerca delle stazioni

Premere il tasto < 5 / > 14 per circa 2 secondi.

Non appena inizia la ricerca automatica, sul display appare brevemente "SEARCH". Quindi viene visualizzato il tipo di programma corrente.

Quando viene trovata una stazione, appare brevemente la scritta "PTY FOUND". Finché il tipo di programma della stazione sintonizzata è compatibile con quello selezionato, sul display vengono visualizzati alternativamente il tipo di programma e il nome della stazione o la frequenza.

Note

• Se non viene individuata alcuna stazione con il tipo di programma desiderato, sul display appare brevemente il messaggio "NO PTY" e si sente un beep. La radio si sintonizza nuovamente sull'ultima stazione ascoltata.
• Se la stazione in ascolto o un'altra stazione della stessa catena trasmetterà solo in un momento successivo il tipo di programma desiderato, l'autoradio commuta automaticamente dalla stazione o dalla fonte audio in ascolto (ad es. un CD) alla stazione con il tipo di programma desiderato. Prestare attenzione al fatto che questa funzione non è supportata da tutte le stazioni.

Impostazione dell'indicazione sul display

Premere il tasto DIS/ESC 13 per passare da una di queste due visualizzazioni all'altra:

Indicazione	Significato
ABCDEF O FM1 102.90	Nome della stazione O livello di memoria/ frequenza
FM1 11:32	Livello di memoria/ora

Esercizio CD/MP3/WMA/C'n'C/multilettore CD

Informazioni principali

Esercizio CD/MP3/WMA

Con questa autoradio è possibile riprodurre CD audio (CDDA) e CD-R/RWs con file audio, MP3 o WMA, nonché file MP3 o WMA su supporto USB.

Danneggiamento del lettore CD!

Non utilizzare CD sagomati (shape CD) e CD con diametro di 8 cm (mini CD).

Non ci assumiamo nessuna responsabilità per danni al lettore CD seguenti all'impiego di CD inadatti.

Note

• Per evitare problemi di funzionamento, utilizzare esclusivamente CD con il logo Compact Disc.
• Blaupunkt non può garantire il perfetto funzionamento dei CD con controllo di copia,

nonché di tutti i CD vergini e supporti USB disponibili sul mercato.

Nel preparare un supporto MP3/WMA prestare attenzione alle seguenti indicazioni:

Denominazione di brani e directory:

• Max. 16 caratteri (CD) o 24 caratteri (USB) incl. l'estensione del file ".mp3" o ".wma" (in caso di caratteri in effetto, il numero di titoli e cartelle riconoscibili dall'autoradio sarà limitato)
• Nessuna directory o carattere speciale
• Formati CD: CD audio (CDDA), CD-R/RW, 0:12 cm
• Formato dati CD: ISO 9660 Level 1 e 2, Joliet
• Velocità di masterizzazione dei CD: max 16x (consigliata)
• Formato USB/File System USB: Mass Storage Device (memoria di massa)/FAT32
• Estensione di file audio:
• .MP3 per file MP3, .WMA per file WMA
• File WMA solo senza Digital Rights Management (DRM) e realizzati con Windows Media Player a partire dalla versione 8
• Tag MP3-ID3: versione 1 e 2
• Velocità di trasferimento dati per la generazione di file audio:
• MP3: da 32 a 320 kbps WMA: da 32 a 192 kbps
• Numero max. di brani: 20000

Modalità C'n'C

L'interfaccia C'n'C (C'n'C = Command and Control) di Blaupunkt consente di comandare ancora più comodamente apparecchi e supporti collegati all'autoradio tramite un'interfaccia Blaupunkt abilitata C'n'C.

Prima di collegare un'interfaccia Blaupunkt abilitata C'n'C, controllare l'impostazione della modalità di entrata AUX posteriore. Leggere a tal proposito il paragrafo "Entrata AUX posteriore" nel capitolo "Fonti audio esterne".

Esercizio multilettore CD

All'autoradio è possibile collegare i seguenti multilettori CD:

Per quanto riguarda le informazioni sul modo di trattare i CD, come inserirli e come utilizzare il multilettore, consultare le istruzioni d'uso del multilettore CD.

Prima di collegare un multilettore CD, controllare l'impostazione della modalità di entrata AUX posteriore. Leggere a tal proposito il paragrafo "Entrata AUX posteriore" nel capitolo "Fonti audio esterne".

Commutare nell'esercizio CD/MP3/WMA/C'n'C/multilettore CD

Premere ripetutamente il tasto SRC ⑥ finché non compare la fonte audio desiderata:

• "CD": CD inserito. "MP3": CD inserito, già riconosciuto come CD MP3.
• "USB": supporto USB collegato.
• Nome dell'apparecchio collegato tramite C'n'C.
• "CDC / AUX": multilettore CD collegato (se non sono collegate altre fonti audio esterne).

Note

• Una determinata fonte audio può essere selezionata soltanto se è inserito il relativo CD o se è collegato il relativo apparecchio (ad es. un supporto USB o un multilettore CD).
• Qualora l'autoradio, prima della riproduzione, debba leggere i dati contenuti nell'apparecchio o nel supporto collegati, sul display appare la scritta "READING", finché l'operazione di lettura non è conclusa. In caso di grandi volumi di dati, tale operazione può durare fino a 1 minuto. Qualora l'apparecchio o il supporto siano difettosi

o i dati non possano essere riprodotti, sul display appare un messaggio che segnala il problema (ad es. "ERROR" o "USB ERROR").

• Se il multilettore CD collegato sta rilevando per la prima volta i CD inseriti (ad es. dopo un'interruzione dell'alimentazione di corrente o dopo un cambio di caricatore), appare la scritta "MAG SCAN" fino ad operazione conclusa. Qualora il multilettore CD non contenga alcun CD o caricatore, sarà visualizzato "NO DISC".

Inserimento CD

Nota:

L'inserimento automatico del CD non deve essere impedito o aiutato.

Spingere il CD nel vano CD ⑦ con il lato stampato rivolto verso l'alto finché si percepisce una certa resistenza.

Il CD rientra automaticamente e ne vengono controllati i dati (sul display viene visualizzato "READING"). Viene poi avviata la riproduzione nell'esercizio CD o MP3. Con CD inserito, sul display viene visualizzato il simbolo CD.

Nota:

Se il CD inserito non può più essere riprodotto, appare brevemente il messaggio "CD ERROR" e, dopo 2 secondi, il CD viene automaticamente espulso.

Estrazione del CD

Note

• Il CD estratto e non estratto viene automaticamente inserito di nuovo dopo circa 10 secondi.
• Si può estrarre il CD anche quando l'autoradio è spento o quando è attiva un'altra fonte audio.

Premere il tasto 10 per estrarre il CD inserito.

Collegamento/rimozione di un supporto USB

Per poter collegare un supporto USB, è necessario connettere all'autoradio il cavo USB fornito (vedi Istruzioni di installazione).

Spegnere l'autoradio affinché il supporto possa connettersi e disconnettersi correttamente. Collegare il supporto USB al cavo USB o scollegarlo.

Sul display, quando il supporto USB è collegato, appare il simbolo USB. Se il supporto USB, dopo il collegamento o l'accensione dell'autoradio, viene selezionato come fonte audio per la prima volta, viene dapprima avviata la lettura dei dati (sul display appare "READING" fino a operazione completata).

Note:

• Se il supporto USB collegato non può più essere riprodotto, viene brevemente visualizzato "USB ERROR".
• Il tempo necessario per il caricamento dei dati dipende dal tipo e dalla dimensione del supporto USB.

Selezione di un brano

Premere brevemente il tasto < 5 / > 14 per passare al brano precedente/successivo.

Nota:

Quando il brano corrente è in riproduzione da più di 3 secondi, premendo una volta il tasto < 5 si riprende nuovamente la riproduzione del brano dall'inizio.

Selezione di una cartella/CD (solo in esercizio MP3/WMA/ C'n'C o multiletto CD)

Premere il tasto ⁽¹⁶⁾ / ⁽²⁾ per passare alla cartella o CD precedenti/successivi.

Nota:

Allo stesso modo è possibile passare da una playlist all'altra di un apparecchio collegato tramite C'n'C.

Ciclo di ricerca rapido

Tenere premuto il tasto < 5 / > 14 per quanto necessario fino a raggiungere il punto desiderato.

Interruzione della riproduzione

Premere il tasto 314 per interrompere la riproduzione ("PAUSE") o per riavviarla.

Modalità Playlist (solo in esercizio MP3/WMA)

L'autoradio può riprodurre playlist create con un MP3 manager, ad es. WinAmp o Microsoft Media Player. Le playlist devono essere memorizzate in una cartella root del CD o del supporto USB. Sono supportati i seguenti formati di playlist: M3U, PLS.

Scelta di un brano in modalità Playlist

Premere il tasto 2 (12) per circa 2 secondi per passare alla modalità Playlist:

Sul display compare brevemente "LIST MODE". Viene riprodotto il primo brano della prima playlist.

Nota:

Qualora il supporto non contenga alcuna playlist, viene brevemente visualizzato "NOLIST".

Premere brevemente il tasto < 5 / > 14 per passare al brano precedente/successivo della playlist corrente. Premere il tasto ⁽¹⁶⁾ / ⁽²⁾ per passare alla playlist precedente/successiva.

Sul display viene brevemente visualizzato il nome della playlist selezionata e viene avviata la riproduzione del primo brano della playlist.

Uscita dalla modalità Playlist

Premere il tasto 2 (12) per circa 2 secondi:

Sul display compare brevemente "LIST OFF". Continua la riproduzione del brano attualmente in ascolto.

Breve ascolto di tutti i brani

Con la funzione Scan è possibile avviare l'ascolto breve di tutti i brani disponibili.

Premere il tasto MENU-OK 15 per circa 2 secondi per avviare l'ascolto, o premerlo brevemente per continuare ad ascoltare il brano attualmente in riproduzione.

Durante l'ascolto breve, sul display vengono visualizzati alternativamente "SCAN" e il numero del brano corrente o il nome del file.

Note

• Nell'esercizio multilettore CD, la durata dell'ascolto breve è di circa 10 secondi per brano. Per tutte le altre modalità, è possibile impostare la durata di ascolto breve per brano (vedi cap. "Impostazioni personalizzate", paragrafo "Effettuare impostazioni nel menu utente", voce del menu "SCAN TIME").
• In modalità Playlist (esercizio MP3), l'ascolto breve avviene solo per i brani della lista playlist corrente.

Riproduzione di brani in ordine casuale

Per passare da una modalità di riproduzione all'altra premere il tasto 5 MIX (12):

Fun- ziona- mento	Indicazio- ne	Significato
CD	MIX ALL	Mescalare i brani
MP3/ WMA/ C'n'C1	MIX DIR2	Mescalare i brani della cartella attuale
	MIX ALL2	Mescalare i brani del supporto
CDC	MIX CD	Mescalare i brani del CD attuale
	MIX ALL	Mescalare i brani di tutti i CD
Gener.	MIX OFF	Riproduzione normale

1 Nell'esercizio C'n'C, a seconda dell'apparecchio collegato, possono essere disponibili altre modalità di riproduzione

2 Non in modalità Playlist MP3

La funzione MIX è attiva quando sul display viene visualizzato il simbolo MIX.

Riproduzione ripetuta di singoli brani o CD oppure directory

Per passare da una modalità di riproduzione all'altra premere il tasto 4 RPT:

Fun- ziona- mento	Indicazione	Significato
CD	RPT TRACK	Ripetizione brano
MP3/ WMA/ C'n'C1	RPT TRACK	Ripetizione brano
	RPT DIR2	Ripetizione cartella
CDC	RPT TRACK	Ripetizione brano
	RPT DISC	Ripetizione CD
Gener.	RPT OFF	Riproduzione normale

1 Nell'esercizio C'n'C, a seconda dell'apparecchio collegato, possono essere disponibili altre modalità di riproduzione 2 Non in modalità Playlist MP3

La funzione RPT è attivata quando sul display viene visualizzato il simbolo RPT.

Impostazione dell'indicazione sul display

Premere una o più volte il tasto DIS/ESC (13) per passare da una visualizzazione all'altra:

Funzionenamen-to	Indicazione	Significato
CD	T 01 02:15	Numero del bra- no e durata di riproduzione
	T 01 18:33	Numero del brano e ora

Funzionenamen-to	Indicazione	Significato
MP3/WMA/C'n'C	01 ABC	Nome del file
	ABCDEF	Interpretē 1
	ABCDEF	Nome dell'album 1
	PLAY 02:15	Durata di riproduzione
	CLK 18:33	Ora
CDC	T 01 02:15	Numero del bra- no e durata di riproduzione
	T 01 18:33	Numero del brano e ora
	CD 02T 03	Numero del CD e numero del brano

1 L'interprete e il nome dell'album devono essere memorizzati come tag ID3 e vengono visualizzati per circa 10 secondi in forma di testo scorrevole; altrimenti viene visualizzato il nome del file.

Nota

È possibile attivare e disattivare l'indicazione del testo del CD di un CD audio (vedi cap. "Impostazioni personalizzate", paragrafo "Effettuate impostazioni nel menu utente", voce del menu "CD TEXT"). Con la funzione testo del CD attivata, all'inizio di ogni brano viene visualizzato una volta, come testo scorrevole, il testo del CD corrispondente.

Bluetooth®

L'autoradio può essere connessa tramite Bluetooth® con altri apparecchi abilitati Bluetooth®, come telefoni cellulari o lettori MP3. L'autoradio può inoltre essere utilizzata, grazie al suo microfono integrato, come vivavoce per i telefoni cellulari connessi; è inoltre possibile controllare l'uscita audio di altri apparecchi Bluetooth® e riprodurla tramite gli altoparlanti dell'autoradio (streaming Bluetooth®).

La tecnologia Bluetooth® è una connessione senza fili a corto raggio d'azione. Per collegare gli appa

recchi Bluetooth®, per stabilire e mantenere una connessione, devono trovarsi nelle vicinanze dell'autoradio (nel veicolo).

Per stabilire una connessione Bluetooth®, l'autoradio e l'apparecchio Bluetooth® devono innanzitutto essere accoppiati. Quando gli apparecchi vengono accoppiati si stabilisce automaticamente una connessione Bluetooth®. La connessione resta attiva fino a quando l'apparecchio Bluetooth® si trova all'interno del relativo raggio d'azione. Se la connessione viene interrotta, ad es. poiché con il telefono cellulare ci si sposta al di fuori del raggio d'azione, questa viene automaticamente ripristinata non appena si torna all'interno del raggio d'azione.

È possibile connettere all'autoradio soltanto un telefono cellulare e un apparecchio streaming alla volta. Quando viene connesso all'autoradio un apparecchio nuovo, la connessione con l'eventuale apparecchio attualmente connesso viene automaticamente interrotta. L'autoradio permette di accoppiare comunque fino a 5 apparecchi Bluetooth diversi, ognuno dei quali può essere velocemente e comodamente connesso nuovamente con l'autoradio. Accoppiandone un sesto, verrà rimosso l'apparecchio Bluetooth accoppiato per primo.

Menu Bluetooth®

Nel menu Bluetooth® si trovano tutte le funzioni per l'accoppiamento, la connessione e la gestione degli apparecchi Bluetooth®.

Richiamo del menu Bluetooth®

Premere il tasto MENU-OK 15. Premere il tasto 16 per selezionare la voce del menu "BLUETOOTH". Premere il tasto >①4 per accedere al menu Bluetooth®. Premere ripetutamente il tasto ¹⁶ / ² fino a selezionare la voce del menu desiderata.

Note

• Trascorsi 30 secondi dall'ultima attivazione dei tasti avviene l'uscita automatica dal menu Bluetooth® e si ritorna al display della fonte audio corrente.
• Quando è in atto il funzionamento Bluetooth® (ad es. il ripristino della connessione all'apparecchio connesso per ultimo), le funzioni del menu Bluetooth® sono bloccate. Se si tenta, durante tale fase, di accedere al menu Bluetooth®, sul display appare la scritta "LINK BUSY". Per tornare alla fonte audio attuale, premere il tasto DIS/ESC 13. Per interrompere il funzionamento Bluetooth® e aprire il menu Bluetooth®, premere il tasto 17.

Uscita dal menu Bluetooth®

Per uscire dal menu Bluetooth®, premere brevemente il tasto DIS/ESC 13.

Accoppiamento e connessione di un apparecchio

Accoppiamento e connessione di un telefono cellulare

• Nel menu Bluetooth®, selezionare la voce "PAIR". Premere il tasto >14 per accedere al menu.

È selezionata la voce "PHONE" (Telefono).

Premere il tasto ≥ 14 per accoppiare un telefono cellulare.

Sul display viene visualizzato "PAIRING" e lampeggia il simbolo Bluetooth®. Adesso l'autoradio, per circa 2 minuti, è riconosciuta da un telefono cellulare Bluetooth® e connessa ad esso.

Cercare l'autoradio sul proprio telefono cellulare (nome Bluetooth®: "TORONTO 400 BT").

Non appena l'autoradio viene rilevata dal telefono cellulare e si desidera connetterla, sul display appaiono la scritta "ENTER PIN" e il PIN "1234".

Stabilire la connessione dal proprio telefono cellulare. Inserire il PIN indicato dall'autoradio.

Sul display viene visualizzato "PAIRED" (accoppiato) e poi "CONNECTED" (connesso) non appena l'autoradio e il cellulare sono accoppiati e connessi.

Nota:

Nel caso non sia possibile stabilire una connessione, viene brevemente visualizzato il messaggio "CON FAIL" (connessione fallita).

Accoppiamento e connessione di un apparecchio Streaming Bluetooth®

• Nel menu Bluetooth®, selezionare la voce "PAIR". Premere il tasto > 14 per accedere al menu.

È selezionata la voce "PHONE" (Telefono).

Premere il tasto per selezionare la voce del menu "STREAMING". Premere il tasto > 14 per accoppiare un apparecchio streaming.

Sul display viene visualizzato il PIN memorizzato (di norma "1234"). Se necessario, digitare il PIN dell'apparecchio streaming:

Premere ripetutamente il tasto 16 / A2 finché viene visualizzata la cifra desiderata nella relativa posizione. Per passare da una all'altra delle 4 cifre del PIN, premere il tasto < 5 / >14. Premere il tasto MENU-OK ⑤ per confermare il PIN digitato.

Nota:

Non tutti gli apparecchi streaming richiedono l'inserimento del proprio PIN nell'autoradio. Per alcuni apparecchi streaming, è necessario inserire invece il PIN dell'autoradio. Per tali apparecchi, è sufficiente confermare il PIN attuale dell'autoradio premendo il tasto MENU-OK (15) e inserirlo quando nell'apparecchio streaming.

Sul display viene visualizzato "PAIRING" e lampeggia il simbolo Bluetooth®. Adesso l'autoradio, per circa 2 minuti, deve essere riconosciuta da un apparecchio streaming e connessa ad esso.

Cercare l'autoradio sul proprio apparecchio streaming (nome Bluetooth®: "TORONTO

400 BT") e stabilire la connessione. Inserire eventualmente il PIN dell'autoradio.

Sul display viene visualizzato "PAIRED" (accoppiato) e quindi "CONNECTED" (connesso) non appena l'autoradio e l'apparecchio streaming sono accoppiati e connessi.

Nota:

Nel caso non sia possibile stabilire una connessione, viene brevemente visualizzato il messaggio "CON FAIL" (connessione fallita).

Funzioni Telefoniche

Accettazione/rifiuto di una chiamata in arrivo

Nel caso di una chiamata in arrivo, sul display vengono alternativamente visualizzati "INCOMING" (in arrivo) e il numero del chiamante. La fonte audio attuale viene commutata in modalità silenziosa e gli altoparlanti dell'autoradio emettono un suono di chiamata.

Nota:

Qualora il numero del chiamante sia riservato, al suo posto verrà visualizzato il messaggio "PRIVATE NUMBER" (Numero privato). Se il numero del chiamante è memorizzato abbinato ad un nome, vengono visualizzati sia il nome inserito che il numero (vedi cap. "Memorizzazione di un numero di Telefono").

Per accettare la chiamata, premere il tasto 18. Sul display appare la scritta "CALL" e viene visualizzata la durata progressiva della conversazione. Per rifiutare la chiamata o terminare la conversazione in corso, premere il tasto ^+ Sul display compare "CALL END".

Effettuare una chiamata

• Nel menu Bluetooth®, selezionare la voce "DIAL NEW". Premere il tasto > 14.

Adesso è possibile digitare un numero di telefono composto al massimo di 20 cifre:

Premere ripetutamente il tasto V/72, finché viene visualizzata la cifra desiderata nella relativa posizione. Per passare da un tipo all'altro delle cifre del numero, premere il tasto < 5 / >14 Per chiamare il numero digitato, premere il tasto.

Sul display vengono alternativamente visualizzati la scritta "OUTGOING" e il numero selezionato.

Nota:

Se il numero selezionato è memorizzato abbinato ad un nome, vengono visualizzati sia il nome inserito che il numero (vedi cap. "Memorizzazione di un numero di Telefono").

Non appena il destinatario accetterà la chiamata, sul display appariranno alternativamente "CALL" e la durata progressiva della conversazione.

Memorizzazione di numero di Telefono

• Nel menu Bluetooth®, selezionare la voce "DIAL NEW". Premere il tasto > 14.

Adesso è possibile digitare un numero di telefono composto al massimo di 20 cifre:

Premere ripetutamente il tasto V^16 / A^2 finché viene visualizzata la cifra desiderata nella relativa posizione. Per passare da un posto all'altro delle cifre del numero, premere il tasto < 5 / > 14. Premere il tasto di memorizzazione desiderato 1-5 per circa 2 secondi per memorizzare solo il numero.

• oppure -

Premere il tasto MENU OK ⑤ per inserire un nome nella voce.

Adesso è possibile digitare un nome composto al massimo da 9 caratteri:

Premere ripetutamente il tasto 16 / A2, finché viene visualizzato il carattere desiderato nella relativa posizione.

Per passare da un tipo all'altro dei caratteri del nome, premere il tasto < 5 / > 14. Premere il tasto di memorizzazione desiderato 1-5 per circa 2 secondi per memorizzare il numero e il nome.

Nota:

Un eventuale numero precedentemente memorizzato sul tasto di memorizzazione verrà sostituito.

Selezione rapida

Con la selezione rapida è possibile chiamare l'ultimo numero selezionato oppure un numero memorizzato (vedi cap. "Memorizzazione di un numero di Telefono").

Premere il tasto ⑧

Sul display viene visualizzato il numero selezionato per ultimo.

Nota:

Se al momento non è connesso alcun telefono cellulare, si apre il menu Bluetooth®. È selezionata la voce del menu "PAIR".

Premere uno dei tasti di memorizzazione 1-5 per richiamare il relativo numero memorizzato. Per chiamare il numero, premere il tasto 18.

Sul display vengono alternativamente visualizzati la scritta "OUTGOING" e il numero selezionato.

Esercizio Streaming Bluetooth®

Avvio dell'esercizio Streaming Bluetooth®

Premere ripetutamente il tasto SRC ⑥ sino a quando sul display compaia "BT STREAM". Inizia la riproduzione.

Note

L'esercizio Streaming Bluetooth® è selezionabile solo se è collegato un apparecchio streaming adatto. - Qualora la connessione all'apparecchio streaming si perda durante la riproduzio

ne, appare brevemente il messaggio "CON LOST" (connessione persa) e l'autoradio commuta alla fonte audio precedente.

Selezione di un brano

Premere brevemente il tasto < 5 / > 14 per passare al brano precedente/successivo.

Altre funzioni nel menu Bluetooth®

Modifica del PIN Bluetooth®-PIN

L'autoradio è dotata, di fabbrica, del PIN Bluetooth® "1234" che, ad es., va digitato sul telefono cellulare durante l'operazione di accoppiamento del telefono. Il PIN può essere modificato dall'utente.

• Nel menu Bluetooth®, selezionare la voce "PIN EDIT". Premere il tasto > 14 per accedere al menu. Premere ripetutamente il tasto V/72, finché viene visualizzata la cifra desiderata nella relativa posizione. Per passare da una posizione all'altra delle 4 cifre del PIN, premere il tasto < 5 / >14. Premere il tasto MENU-OK ⑤.

Gestione di apparecchi accoppiati

Nel menu Bluetooth® è possibile gestire gli apparecchi Bluetooth® accoppiati (telefoni cellulari ed apparecchi streaming come lettori MP3).

Nell'elenco di apparecchi per telefoni cellulari ("PHN LIST") e apparecchi streaming ("STR LIST") vengono visualizzati gli apparecchi accoppiati. In cui è possibile:

• interrompere la connessione all'apparecchio Bluetooth® attualmente connesso
• stabilire una connessione ad uno degli apparecchi Bluetooth® accoppiati
• disaccoppiare un apparecchio Bluetooth®
• Selezionare nel menu Bluetooth® la voce "PHN LIST" o "STR LIST". Premere il tasto > 14 per accedere al menu.

Viene visualizzato il primo apparecchio dell'elenco.

Nota:

Qualora non sia accoppiato alcun apparecchio, viene brevemente visualizzato il messaggio "EMPTY" (elenco vuoto).

Premere ripetutamente il tasto ⁽¹⁶⁾ / ⁽²⁾ finché non compare l'apparecchio desiderato. Sono a disposizione le seguenti opzioni: Premere il tasto 一 1 8 per connettere l'apparecchio visualizzato. Sul display viene visualizzato "CONNECTING" (connessione in corso). Non appena l'apparecchio è connesso, appare brevemente "CONNECTED" (connesso) e si ritorna al menu Bluetooth®. Se l'apparecchio è già connesso, appare brevemente la scritta "CONEXIST" (connessione esistente) e si ritorna all'elenco di telefoni cellulari o apparecchi streaming accoppiati. Premere il tasto ① per interrompere la connessione all'apparecchio visualizzato. Sul display viene brevemente visualizzato "DISCONNTD" (interrotto) e si ritorna al menu Bluetooth®. Se l'apparecchio non era precedentemente connesso, appare brevemente la scritta "NO CONNECT" (nessuna connessione) e si ritorna all'elenco di telefoni cellulari o apparecchi streaming accoppiati. Premere il tasto ⑦ per circa 2 secondi per disaccoppiare l'apparecchio selezionato. Sul display viene brevemente visualizzato "DELETED" (cancellato) e si ritorna al menu Bluetooth®.

Disaccoppiamento di tutti gli apparecchi accoppiati

• Nel menu Bluetooth®, selezionare la voce "DELETE ALL". Per disaccoppiare tutti gli apparecchi accoppiati, premere il tasto > 14.

Sul display viene visualizzato "CONFIRM" (confermare).

Premere nuovamente il tasto ⑭.

Sul display viene brevemente visualizzato "DELETED" (disaccoppiato).

Fonti audio esterne

Presa frontale AUX-IN

Pericolo! Maggior pericolo di lesioni a causa del connettore.

In caso di incidenti, la presa sporgente

nella presa Front-AUX-IN potrebbe essere causa di lesioni. L'impiego di una presa sporgente o di un adattatore aumenta il rischio di lesioni.

Per questo motivo consigliamo l'impiego di una spina per jack, ad esempio il cavo accessori Blaupunkt (7 607 001 535).

Non appena una fonte audio esterna, ad es., un lettore CD, MiniDisc o MP3 portatile, è collegata alla presa AUX-IN anteriore, è possibile selezionarla con il tasto SRC ⑥. Sul display viene quindi visualizzato "FRONT AUX".

Entrata AUX posteriore

Tramite l'entrata AUX posteriore (Rear-AUX-IN) è possibile collegare all'autoradio varie fonti audio esterne:

• Apparecchi abilitati C'n'C del programma di accessori Blaupunkt (ad es. un'interfaccia Bluetooth®/USB o iPod®/USB abilitata C'n'C; C'n'C = Command and Control).
• Multilettore CD
• Altre fonti audio esterne come lettore CD portatili, lettore MiniDisc, lettore MP3 o un'interfaccia Blaupunkt non abilitata C'n'C.

Nota:

Per il collegamento di una fonte audio esterna attraverso l'entrata AUX è necessario un cavo di adattamento. Questo cavo (codice Blaupunkt 7607 897 093) può essere acquistato presso il rivenditore specializzato Blaupunkt di zona.

Prima di collegare un determinato apparecchio, controllare innanzitutto l'impostazione della modalità di entrata AUX posteriori e modificare eventualmente di conseguenza l'impostazione (vedi cap. "Impostazioni personalizzate", para

grafo "Effettuare impostazioni nel menu utente", voce del menu "CDC"). Fare attenzione a modificare l'impostazione solo finché all'entrata AUX posteriori non sia collegato alcun apparecchio. Rimuovere prima eventuali apparecchi collegati, ad autoradio spenta.

Avvio dell'esercizio C'n'C

Premere ripetutamente il tasto SRC fino a che sul display compaia il nome dell'apparecchio collegato mediante C'n'C.

Inizia la riproduzione.

Note

• La modalità C'n'C è selezionabile solo se è collegato un apparecchio idoneo mediante un'interfaccia abilitata C'n'C.
• Per controllare la radio nell'esercizio C'n'C, leggere il capitolo "Esercizio CD/MP3/WMA/C'n'C/multiletlore CD". Utilizzando cavi adattatori idonei, è possibile collegare all'autoradio sono a 3 interfacce Blaupunkt abilitate C'n'C. Per permettere all'autoradio di distinguere le varie interfacce, è possibile attribuire ad ognuna di esse un numero di apparecchio specifico (vedi cap. "Impostazioni personalizzate", paragrafo "Effettuare impostazioni nel menu utente", voce del menu "C'N'C").

Avvio dell'esercizio AUX

Premere ripetutamente il tasto SRC finché sul display compare "CDC / AUX".

Inizia la riproduzione.

Nota:

L'utente può inserire un nome per l'entrata AUX posteriori che sarà visualizzato sul display durante l'esercizio AUX, quando verrà selezionata la fonte audio collegata (vedi cap. "Impostazioni personalizzate", paragrafo "Effettuare impostazioni nel menu utente", voce del menu "AUX EDIT").

Regolazione del suono

Nel menu audio è possibile modificare le seguenti impostazioni audio:

• Impostazione del livello dei bassi e degli acuti; regolazione del bilanciamento del volume sinistra/destra (balance) o davanti/dietro (fader).
• Impostazione dell'aumento dei bassi udibili nel caso di ascolto a basso volume (X-Bass).

Nel menu audio avanzato è possibile eseguire, inoltre, le seguenti impostazioni:

• Impostazione dell'equalizzatore triband:
• Impostazione del livello dei medi.
• Selezione della frequenza dei bassi, dei medi e degli alti.
• Impostazione del fattore qualità per i bassi e i medi.
• Effettuare l'impostazione avanzata X-Bass (livello e frequenza).
• Selezione delle preimpostazioni dell'equalizzatore.

Nota:

Le impostazioni dei bassi, medi e alti vengono memorizzate ogni volta per la fonte audio corrente.

Richiamo e abbandono del menu audio

Premere brevemente il tasto MENU·OK (15) per aprire il menu utente. Premere ripetutamente il tasto V (16) / A (2) fino a selezionare la voce del menu "AUDIO". Premere il tasto > (14) per accedere al menu audio. Premere ripetutamente il tasto V (16) / A (2) fino a selezionare la voce del menu desiderata. Effettuare l'impostazione (vedere paragrafo successivo). Premere brevemente il tasto MENU·OK (15) per selezionare un'altra voce del menu. -oppure- Premere brevemente il tasto DIS/ESC (13) per uscire dal menu.

Nota:

Trascorsi circa 15 secondi dall'ultima attivazione dei tasti avviene l'uscita automatica dal menu e si ritorna al display della fonte audio corrente.

Effettuare impostazioni nel menu audio

BASS

Livello dei bassi. Impostazioni: da -7 a +7.

Premere il tasto > (14) per accedere al menu. Premere il tasto V (16) / A (2) per eseguire l'impostazione.

TREBLE

Livello degli alti. Impostazioni: da -7 a +7.

Premere il tasto > (14) per accedere al menu. Premere il tasto V (16) / A (2) per eseguire l'impostazione.

BALANCE

Bilanciamento del volume sinistra/destra. Impostazioni: da L9 (sinistra) a R9 (destra).

Premere il tasto >14 per accedere al menu. Premere il tasto V16/A2 per eseguire l'impostazione.

FADER

Bilanciamento del volume davanti/dietro. Impostazioni: da R9 (dietro) a F9 (davanti).

Premere il tasto >14 per accedere al menu. Premere il tasto V16/A2 per eseguire l'impostazione.

X-BASS

Aumento dei toni bassi a volume esiguo. Impostazioni: da 0 (spento) a 3 (aumento massimo). Premere il tasto >14 per accedere al menu.

Premere il tasto V16/A2 per eseguire l'impostazione.

Richiamo ed abbandono del menu audio avanzato

• Selezionare nel menu audio la voce "ENHANCED". Premere il tasto >14 per accedere al menu ENHANCED. Premere ripetutamente il tasto V16/A2 fino a selezionare la voce del menu desiderata. Effettuare l'impostazione (vedere paragrafo successivo). Premere brevemente il tasto MENU·OK 15 per selezionare un'altra voce del menu. -oppure- Premere brevemente il tasto DIS/ESC 13 per uscire dal menu.

Effettuare impostazioni nel menu audio avanzato

E-BASS

Regolare la frequenza dei bassi e del fattore qualità. Impostazioni:

• Frequenza dei bassi: 60/80/100/200 Hz Fattore qualità: 1,0/1,25/1,5/2,0 Premere il tasto >14 per accedere al sottomenu E-Bass. Premere il tasto V16/A2 per scegliere tra i sottomenu "FREQ" (frequenza) e QFAC (fattore qualità). Per passare da una all'altra delle impostazioni disponibili nel sottomenu, premere il tasto <5/>14

E-TREBLE

Impostare la frequenza degli alti. Impostazioni: 10/12,5/15/17,5kHz.

Premere il tasto > 14 per accedere al sottomenu E-Treble.

Per passare da una all'altra delle impostazioni disponibili nel sottomenu, premere il tasto < 5 / > 14.

E-MIDDLE

Impostare il livello e la frequenza dei medi e il fattore di qualità. Impostazioni:

Premere il tasto > 14 per accedere al sottomenu E-Middle. Premere il tasto V 16 / A 2 per scegliere tra i sottomenu "GAIN" (livello), "FREQ" (frequenza) e "QFAC" (fattore di qualità). Per passare da una all'altra delle impostazioni disponibili nel sottomenu, premere il tasto < 5 / > 14.

E-XBASS

Impostare il livello e la frequenza X-Bass. Impostazioni:

• Livello X-Bass: da 0 (spento) a 3.
• Frequenza X-Bass: 30/60/100 Hz.

Premere il tasto > 14 per accedere al sottomenu E-XBASS. Premere il tasto V 16 / A 2 per scegliere tra i sottomenu "GAIN" (livello) e "FREQ" (frequenza). Per passare da una all'altra delle impostazioni disponibili nel sottomenu, premere il tasto < 5 / > 14.

PRESETS

Selezionare le preimpostazioni dell'equalizzatore. Impostazioni: POP, ROCK, CLASSIC, P-EQ OFF (nessuna preimpostazione).

Premere il tasto > 14 per accedere al sottomenu PRESETS. Per passare da un'impostazione all'altra, premere il tasto V 16 / A 2.

Impostazioni personalizzate

Richiamo ed abbandono del menu utente

Premere brevemente il tasto MENU·OK (15) per aprire il menu. Premere ripetutamente il tasto √16 / √2 fino a selezionare la voce del menu desiderata. Effettuare l'impostazione (vedere paragrafo successivo). Premere brevemente il tasto MENU·OK (15) per selezionare un'altra voce del menu. -oppure- Premere brevemente il tasto DIS/ESC (13) per uscire dal menu.

Nota:

Trascorsi circa 15 secondi dall'ultima attivazione dei tasti avviene l'uscita automatica dal menu e si ritorna al display della fonte audio corrente.

Effettuare impostazioni nel menu utente

CDC

Impostare la modalità di entrata AUX posteriore. Impostazioni: ON (per collegare un multilettore CD o altra fonte audio esterna), OFF (per collegare un'interfaccia Blaupunkt abilitata C'n'C).

Premere il tasto > (14) per accedere al sottomenu. Per passare da un'impostazione all'altra, premere il tasto ≥ (14). Premere brevemente il tasto MENU·OK (15) per confermare l'impostazione scelta.

L'autoradio si spegne automaticamente e si riaccende con l'impostazione selezionata.

CN'C

Attribuire all'interfaccia abilitata C'n'C collegata un numero di apparecchio specifico (C'n'C = Com

mand and Control). Lunghezza: 4 cifre, caratteri: 0-9, A-F (esadecimali).

Premere il tasto > (14) per accedere al sottomenu. Premere il tasto √16 / √2 per selezionare l'interfaccia ("DEV 1 - 3"). Premere il tasto > (14) per modificare il numero di apparecchio. Per passare da una cifra all'altra, premere il tasto < (5) / > (14). Il carattere selezionato lampeggia. Premere il tasto √16 / √2 per inserire una cifra. Premere brevemente il tasto MENU·OK (15) per confermare il numero di apparecchio inserito.

CDTEXT

Attivare o disattivare l'indicazione di testo del CD. Impostazioni: ON (att.), OFF (disatt.).

Premere il tasto > (14) per accedere al sottomenu. Per passare da un'impostazione all'altra, premere il tasto > (14). Premere brevemente il tasto MENU·OK (15) per confermare l'impostazione scelta.

TA VOLUME

(solo per Paese di sintonizzazione "EUROPE")

Impostare il volume minimo per le informazioni sul traffico. Impostazioni: da 1 a 50.

Premere il tasto >14 per accedere al menu. Premere il tasto ¹⁶ / A² oppure ruotare il regolatore del volume 4 per effettuare l'impostazione.

SENS

Possibile solo nell'esercizio radio FM: Impostare la sensibilità della ricerca automatica delle stazioni. Impostazioni: LO1 (minima) - HI6 (massima). Premere il tasto > 14 per accedere al sottomenu.

Premere il tasto 16 / 2 per eseguire l'impostazione.

SCAN TIME

Impostare la durata di ascolto breve in passi da 5 secondi. Impostazioni: da 5 a 30.

Premere il tasto > 14 per accedere al menu. Premere il tasto 16 / A2 per eseguire l'impostazione.

CLOCK SET

Impostare l'ora.

Premere il tasto > 14 per accedere al menu. Premere il tasto < 5 / > per selezionare i minuti o le ore.

L'indicazione dei minuti o delle ore lampeggia quando è selezionata.

Premere il tasto 16 / ② per impostare i minuti e le ore. Premere brevemente il tasto MENU·OK (15) per confermare l'ora inserita.

Nota:

Nella modalità di visualizzazione 12 ore (12H MODE), accanto all'ora viene visualizzata una "A" per antimeridiane e una "P" per postmeridiane.

12H/24H MODE

Selezionare la modalità di visualizzazione 12 ore o 24 ore. Impostazioni: 12H, 24H.

Premere il tasto > 14 per accedere al menu. Per passare da un'impostazione all'altra, premere il tasto > 14.

CLOCK

Attivare o disattivare l'indicazione dell'ora ad autoradio spenta e veicolo spento. Impostazioni: ON (att.), OFF (disatt.). Premere il tasto > 14 per accedere al menu.

Per passare da un'impostazione all'altra, premere il tasto > 14. Premere brevemente il tasto MENU·OK 15 per confermare l'impostazione scelta.

BEEP

Attivare o disattivare il segnale acustico di conferma. Impostazioni: ON (att.), OFF (disatt.).

Premere il tasto > 14 per accedere al menu. Per passare da un'impostazione all'altra, premere il tasto > 14. Premere brevemente il tasto MENU · OK (15) per confermare l'impostazione scelta.

MUTE LVL

Impostare il volume per la modalità "mute". Impostazioni: da 0 a 50.

Premere il tasto > 14 per accedere al menu. Premere il tasto V 16 / A 2 oppure ruotare il regolatore del volume 4 per effettuare l'impostazione.

ON VOLUME

Impostazione del volume al momento dell'accensione. Impostazioni: da 0 a 50 oppure LAST VOL (l'ultimo volume impostato prima dello spegnimento dell'autoradio). Con l'impostazione "LAST VOL", il volume al momento dell'accensione è limitato a max. 25.

Premere il tasto > 14 per selezionare l'impostazione "LAST VOL". - oppure - Premere il tasto < 5 per impostare il volume al momento dell'accensione tra 0 e 50. Premere il tasto 16 / A 2 oppure ruotare il regolatore del volume 4 per effettuare l'impostazione.

REG (solo per Paese di sintonizzazione "EUROPE")

Possibile solo nell'esercizio radio FM: attivare o disattivare la funzione REG. Impostazioni: ON (att.), OFF (disatt.).

Premere il tasto > 14 per accedere al menu. Per passare da un'impostazione all'altra, premere il tasto > ⑭.

PTY LANG (solo per Paese di sintonizzazione "EUROPE")

Possibile solo nell'esercizio radio FM: selezione la lingua per l'indicazione dei tipi di programma. Impostazioni: ENGLISH, FRANCAIS, DEUTSCH.

Premere il tasto > 14 per accedere al menu. Per passare da un'impostazione all'altra, premere il tasto ¹⁶ / ²

PTY (solo per Paesi di sintonizzazione "EUROPE", "USA", "S AMERICA")

Possibile solo nell'esercizio radio FM: attivare o disattivare la funzione PTY. Impostazioni: ON (att.), OFF (disatt.).

Premere il tasto > 14 per accedere al menu. Per passare da un'impostazione all'altra, premere il tasto > 14.

DISP COL

Miscelare i colori per l'illuminazione del display dai colori di base rosso, verde e blu (RGB). Impostazioni: per R, G e B da 0 a 16.

Premere il tasto < 5 per selezionare il sottomenu "4096 COL" (impostazione di R, G e B), oppure il tasto ≥ 14 per selezionare il sottomenu "256 COL" (impostazione di R, G e B resta invariata). Premere il tasto > 14 per accedere al menu. Per passare da un colore all'altro, premere il tasto < 5 / >14

Il valore del colore selezionato lampeggia.

Premere il tasto V16 / A2 per impostare il valore del colore selezionato. Premere brevemente il tasto MENU·OK (15) per confermare l'impostazione scelta.

Attivare o disattivare la variazione continua di colori dell'illuminazione del display. Impostazioni: ON (att.), OFF (disatt.).

Premere il tasto >14 per accedere al sottomenu. Per passare da un'impostazione all'altra, premere il tasto >14. Premere brevemente il tasto MENU·OK (15) per confermare l'impostazione scelta.

Se la variazione dei colori continua è attivata, il colore dell'illuminazione del display varia continuamente in tutto lo spettro dei colori.

COL SCAN

Selezionare i colori dell'illuminazione del display durante la ricerca automatica del colore.

Premere il tasto >14 per avviare la ricerca automatica del colore. Sul display vengono visualizzati alternativamente "SCANNING" e "OK (MENU)"; il colore dell'illuminazione del display continua a cambiare. Premere brevemente il tasto MENU·OK (15) per selezionare il colore impostato.

DIM DAY/DIM NIGHT

Impostare la luminosità del display per il giorno (DIM DAY) e per la notte (DIM NIGHT). Impostazioni: da 1 a 16.

Premere il tasto >14 per accedere al sottomenu. Premere il tasto V16 / A2 per eseguire l'impostazione.

Se l'autoradio è stata collegata in conformità alle istruzioni di installazione e il veicolo è dotato del relativo collegamento, la commutazione della luminosità del display per il giorno e la notte av

viene all'accensione o spegnimento delle luci del veicolo.

AUXEDIT

Inserire il nome per l'entrata AUX posteriore nell'esercizio AUX. Lunghezza: 9 cifre; caratteri: A-Z, 0-9.

Premere il tasto > 14 per accedere al sottomenu. Per passare da una cifra all'altra, premere il tasto < 5 / >14

Il carattere selezionato lampeggia.

Premere il tasto ¹⁶ / ² per inserire una cifra nel campo selezionato. Premere brevemente il tasto MENU·OK (15) per confermare il nome inserito.

TRAF

(solo per Paese di sintonizzazione "EUROPE")

Possibile solo nell'esercizio radio FM: attivazione o disattivazione della priorità dei messaggi sul traffico. Impostazioni: ON (att.), OFF (disatt.).

Premere il tasto > 14 per accedere al menu. Per passare da un'impostazione all'altra, premere il tasto >14.

RDS

(solo per Paese di sintonizzazione "EUROPE")

Possibile solo nell'esercizio radio FM: attivazione o disattivazione della funzione RDS. Impostazioni: ON (att.), OFF (disatt.).

Premere il tasto > 14 per accedere al sottomenu. Per passare da un'impostazione all'altra, premere il tasto >14.

Impostazioni di fabbrica

Impostazioni di fabbrica nel menu utente:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6

SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TA VOL	20
RDS*	ON
REG*	ON
TRAF*	OFF

• Solo nel Paese di sintonizzazione "EUROPE"

È possibile ripristinare le impostazioni di fabbrica originali dell'autoradio:

premere brevemente il tasto MENU·OK 15 per aprire il menu. Premere ripetutamente il tasto √16 /√2 fino a selezionare la voce del menu "NORM-SET". Premere il tasto MENU·OK 15 per più di 4 secondi.

Sul display compare brevemente "NORM ON". L'autoradio si spegne automaticamente e si riaccende con le impostazioni di fabbrica.

Nota:

Premendo il tasto MENU·OK ⑤ per meno di 4 secondi, sul display appare "NORM OFF" e vengono mantenute le impostazioni correnti.

Informazioni utili

Garanzia

Concediamo una garanzia del produttore per gli apparecchi acquistati in uno dei paesi della Comunità Europea. Per gli apparecchi venduti fuori dell'Unione Europea, valgono le condizioni di ga

ranzia stabilite alla nostra rappresentanza nel Paese.

Le condizioni di garanzia possono essere consultate sul sito www.blaupunkt.com o richieste direttamente a:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Servizio di assistenza

In alcuni Paesi Blaupunkt offre un servizio di riparazione e ritiro.

Sul sito www.blaupunkt.com è possibile scoprire se questo servizio di assistenza è disponibile nel vostro Paese.

Nel caso voleste usufruire di questo servizio di assistenza, potete richiedere il ritiro della vostra autoradio mediante Internet.

Dati tecnici

Alimentazione

Tensione di esercizio: 10,5 - 14,4 V

Corrente assorbita

Durante l'uso: 10 A

10 sec. dopo lo spegnimento: < 3,5 mA

Amplificatori

Potenza di uscita: 4 x 26 watt sinusoidali con 14,4 V a 4 Ohm.

Potenza di uscita: 4 x 26 watt sinusoidali con 14,4 V a 4 Ohm.

Tuner

Gamma di lunghezze d'onda Europa/Thailandia:

FM: 87,5 - 108 MHz

FM: 87,5 - 108 MHz

Gamma di lunghezza d'onda Sudamerica:

FM: 87,5-107,9MHz

Gamma di trasmissione FM:

30-15000Hz

CD

Gamma di trasmissione:

20-20.000 Hz

Pre-amp Out

4 canali: 2 V

Sensibilità in entrata

Con riserva di modifiche

L'apparecchio illustrato nel presente libretto di istruzioni d'uso è conforme all'articolo 2 comma 1, del Decreto Ministeriale 28 ago 1995, n. 548.

BxOd AUX Ha TbIbHOi CTopoHe

K TbIbHOMy BxOaY AUX (Rear-AUX-IN) aBToMo6IbHO aBToMaHTnToлы Bы MoXeTe TIOcEOHNrTb pa3AnuHbIe BHeUHne aydONCTOuHNKn:

• Пдержьаюше C'n'C усточь ИЗ accopTmementsпринадяжостет "Blaupunkt" (Ha-пример, C'n'C-coBmecTmblu Bluetooth®/USBHиiPod®/USB-nHTepfesc; C'n'C = Command and Control).
• CD-уeнджер -Дугне Всшпь acdnoHcTouHnK,кak Ha-npimep,перehocho CD-ПeIeR,ПeIeR MiniDisc,MP3-TIeIeR nH HeCOBmecTHMbIC C'n'C nHTeppeC Blaupunkt.

Птимеанно:

AIAIIOAKIIOUeHnRABHeHero IcTOOHNkaYepe3BXoAUXHaOBpatHOCTOPOHE BamToHApObNTCAAATPepHBn Ka6eAb. DAHHbKa6eAb (NO 13aEAn Blaupunkt: 7 607 897 093) Bbl MoXte Tpno6pctn B BaWem CTeuHaIN3HPOBAHNOMTpeADPNrtnn IIOPOJaXe IPOyDuKunn KOMTaHN Blaupunkt.

TpeXe, Yem Bbl TpHCTyHnTE K TIOaCOeHNHeHIO ONPeAeHNOYCTPOIcTBa, TPOBepbTe cHauaLapexMM TblbHO RbOda AUX n - pRn Heo6xOIMOCTN - H3MeHnTE hAcTPOKn (CMOTPte rALBy "TIOb3OBeAeCKne HAcTPOKn" pa3De "BblIOAHEHne HAcTPOeK B MeHIO TIOa3OBeAteLa, PNYKT MeHIO "CDC"). UyTHTE, yTO HAcTPOKn N3MeHnIOTcra TObKO pRn OTCyTcBnN IOAOeDNHeHHbIX K TblbOMY BxoY AUX YcTOPTCB. Pn Neo6xOAMoCtN yAAInTE IOAOeDNHeHHbIe YcTOPcTBA pRn BblkAUeHHOn aBTOMaHTHOToAE.

BkauoHeHneC'n'C-pexnma

IT - Istruzioni di installatione

Note di sicurezza

Durante il montaggio e l'allacciamento osservate per favore le seguenti istruzioni sulla sicurezza.

• Staccate il polo negativo della batteria! Nel fare ciò osservate le istruzioni di sicurezza del fabbricante d'auto.
• Quando praticate dei fori, fate attenzione a non danneggiare nessuna parte dell'autovetura.
• La sezione dei cavi positivi e negativi non deve essere mai inferiore a 1,5mm² Non collegate alla radio le spine in dotazione di autovettura! Richiedete ad un negotiante specializzato in articoli BLAUPUNKT il cavo di adattamento richiesto per il vostro modello di autovettura.
• A seconda del modello il Suo veicolo più diferire da esta descrizione. Non forniamo garanzia per dani derivanti da errorsi di montaggio o di collegamento e per danni seguenti.
• Se le indicazioni qui elencate non sono adatte al Suo montaggio, La preghiamo di rivolgersi al Suo rivenditore Blaupunkt, al fabbricante dell'auto o alla nostra hotline telefonica.

Quando vengono montati un amplificatore o un multilettore CD, bisogna innanzitutto allacciare le masse degli apparecchi prima di eseguire la connessione delle spine con le prese line-in e line-out.

Le masse di altri apparecchi non devono essere collegate alla massa dell'autoradio (involucro).

Componenti di fissaggio compresi nella fornitura
