MODE D'EMPLOI TORONTO 400 BT BLAUPUNKT

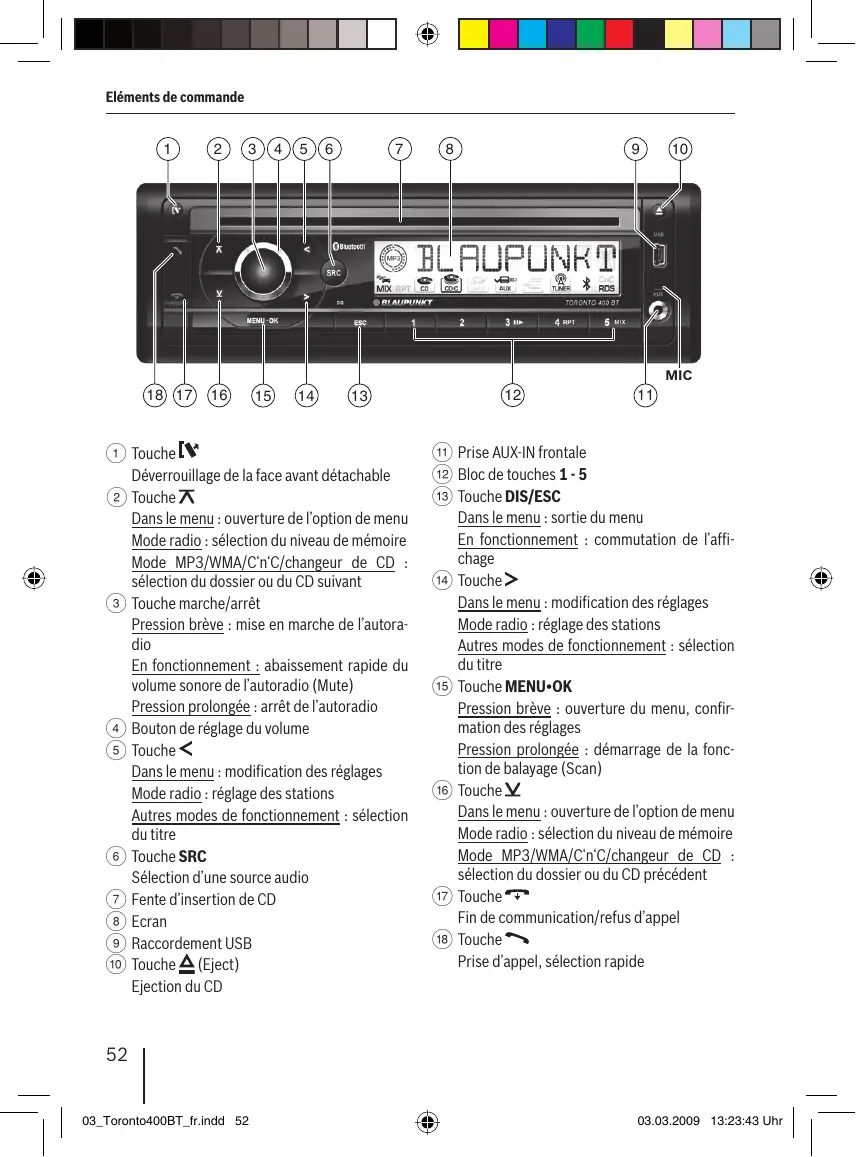

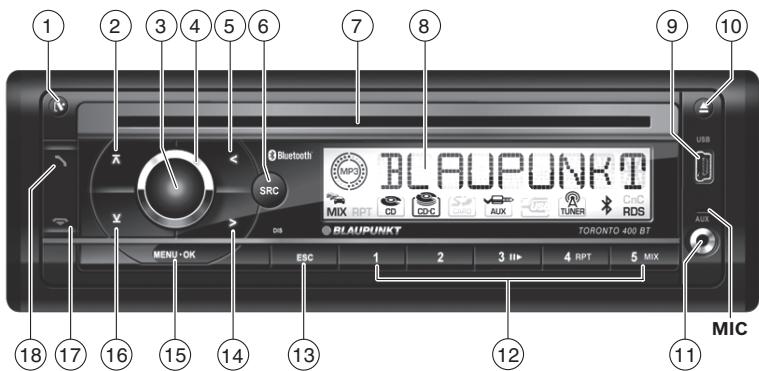

Eléments de commande

Déverrouillage de la face avant détachable 2 Touche Dans le menu : ouverture de l’option de menu Mode radio : sélection du niveau de mémoire Mode MP3/WMA/C‘n‘C/changeur de CD : sélection du dossier ou du CD suivant 3 Touche marche/arrêt Pression brève : mise en marche de l’autoradio En fonctionnement : abaissement rapide du volume sonore de l’autoradio (Mute) Pression prolongée : arrêt de l’autoradio 4 Bouton de réglage du volume 5 Touche Dans le menu : modification des réglages Mode radio : réglage des stations Autres modes de fonctionnement : sélection du titre 6 Touche SRC Sélection d’une source audio 7 Fente d’insertion de CD 8 Ecran 9 Raccordement USB : Touche (Eject) Ejection du CD

; Prise AUX-IN frontale

< Bloc de touches 1 - 5 = Touche DIS/ESC Dans le menu : sortie du menu En fonctionnement : commutation de l’affichage > Touche Dans le menu : modification des réglages Mode radio : réglage des stations Autres modes de fonctionnement : sélection du titre ? Touche MENU•OK Pression brève : ouverture du menu, confirmation des réglages Pression prolongée : démarrage de la fonction de balayage (Scan) @ Touche Dans le menu : ouverture de l’option de menu Mode radio : sélection du niveau de mémoire Mode MP3/WMA/C‘n‘C/changeur de CD : sélection du dossier ou du CD précédent A Touche Fin de communication/refus d’appel B Touche Prise d’appel, sélection rapide

Instructions de nettoyage55

Instructions pour l’élimination 55 Composition de la fourniture 55 Accessoires spéciaux (non fournis) 55 Mise en service56 Mise en place et retrait de la face avant 56 Réglage de la zone tuner 56 Mise en marche et arrêt 56 Volume sonore 57 Activation et désactivation du mode démo .. 57 Affichage des numéros de version 57 Informations routières 57 Mode radio 58 RDS 58 Passage dans le mode radio 58 Sélection des niveaux de mémoire 58 Sélection des stations 58 Mémorisation des stations /appel des s tations mémorisées 59 Balayage des stations59 Mémorisation automatique de stations (Travelstore) 59 PTY 59 Réglage de l’affichage 60 Mode CD/MP3/WMA/C‘n‘C/changeur de CD 60 Informations de base 60 Activation du mode CD/MP3/WMA/ C‘n‘C/changeur de CD 61 Introduction des CD 62 Retrait des CD 62 Branchement/débranchement des supports de données USB 62 Sélection des titres 62 Sélection des dossiers/CD (uniquement dans le mode MP3/WMA/C‘n‘C ou changeur de CD) 63

Arrêt de la lecture 63 Mode « Liste de lecture » (uniquement dans le mode MP3/WMA) 63 Balayage de tous les titres63 Lecture des titres dans un ordre aléatoire ...64 Répétition de la lecture d’un titre, d’un CD ou d’un répertoire 64 Réglage de l’affichage 64 Bluetooth® 65 Menu Bluetooth® 65 Couplage et connexion d’appareils 65 Fonctions de téléphonie 66 Mode Bluetooth® Streaming 68 Autres fonctions du menu Bluetooth® 68

FRANÇAIS Consignes de sécurité 54

Symboles utilisés 54 Sécurité routière 54 Consignes de sécurité générales 54 Déclaration de conformité 54

Sources audio externes 69

Prise AUX-IN frontale69 Entrée AUX arrière 69 Réglages de tonalité 70 Appel et sortie du menu audio 70 Réglages dans le menu audio70 Appel et sortie du menu audio étendu71 Réglages dans le menu audio étendu 71 Réglages utilisateur 72 Appel et sortie du menu utilisateur 72 Réglages dans le menu utilisateur 72 Réglages d’usine75 Informations utiles 76 Garantie76 Service 76 Caractéristiques techniques 77 Notice de montage 381

Consignes de sécurité

Consignes de sécurité

L’autoradio a été fabriqué en fonction de l’état actuel des connaissances techniques et selon les règles techniques de sécurité reconnues. Vous prenez cependant des risques si vous ne suivez pas les consignes de sécurité qui se trouvent dans cette notice. Cette notice contient des informations importantes pour un montage et une utilisation simples et sûrs de l’autoradio. • Lisez cette notice avec soin et intégralement avant d’utiliser l’autoradio. • Conservez cette notice de façon à ce qu’elle soit accessible à tout moment à tous les utilisateurs. • Remettez toujours l’autoradio à un tiers avec cette notice. Tenez également compte des notices jointes aux appareils utilisés conjointement à cet autoradio.

Les symboles suivants sont utilisés dans cette notice : DANGER ! Avertit d’un risque de blessure ATTENTION ! Avertit de la possibilité d’endommager le lecteur de CD Le sigle CE confirme que les directives UE sont respectées. 쏅 Identifie une action • Identifie une énumération

Tenez compte des remarques suivantes relatives à la sécurité routière: • Utilisez l’appareil de manière à pouvoir toujours conduire votre véhicule en toute sécurité. En cas de doute, arrêtez-vous dans un endroit approprié et manipulez l’appareil alors que le véhicule est immobilisé.

• Retirez la face avant ou remettez-la en place uniquement lorsque le véhicule est à l’arrêt.

• Réglez toujours un volume sonore modéré de manière à protéger votre ouïe et à pouvoir entendre les signaux d’alerte (par ex. de la police). Si vous modifiez le volume sonore pendant une coupure momentanée du son (par ex. lors d’un changement de source audio), la différence ne sera audible qu’une fois le son rétabli. N’augmentez pas le volume sonore pendant la coupure momentanée du son.

Consignes de sécurité générales

Tenez compte des remarques suivantes pour ne pas vous exposer à un risque de blessure : • N’ouvrez pas l’appareil, ne le modifiez pas. L’appareil comporte un laser de classe 1 qui est susceptible de blesser vos yeux. • N’augmentez pas le volume sonore pendant la coupure momentanée du son, par ex. lors d’un changement de source audio. La modification du volume sonore n’est pas audible pendant la coupure du son. Utilisation conforme Cet autoradio est prévu pour le montage et le fonctionnement dans un véhicule disposant d’une tension de bord de 12 V et il doit être monté dans une baie DIN. Tenez compte des limites de puissance indiquées dans les caractéristiques techniques. Confiez les réparations, et éventuellement le montage, à un spécialiste. Instructions de montage Vous n’êtes autorisé à monter l’autoradio que si vous possédez une expérience dans le montage d’autoradios et disposez de bonnes connaissances en électricité automobile. Tenez compte pour cela de la notice de montage qui se trouve à la fin de ce mode d’emploi.

Déclaration de conformité

Blaupunkt GmbH déclare ici que l’autoradio Toronto 400 BT est en conformité avec les exigences de base et les autres dispositions applicables de la directive 1999/5/CEE.

Instructions de nettoyage | Instructions pour l’élimination | Composition de la fourniture

Les solvants, les produits de nettoyage, les abrasifs et les produits pour l’entretien du poste de conduite et du plastique contiennent des substances susceptibles d’attaquer les surfaces de l’autoradio.

• Pour nettoyer l’autoradio, utilisez uniquement un chiffon sec ou légèrement humide. • Nettoyez au besoin les contacts de la face avant avec un chiffon doux imbibé d’alcool de nettoyage.

Instructions pour l’élimination

Ne jetez pas votre ancien appareil avec les ordures ménagères ! Utilisez les systèmes mis à votre disposition pour le retour ou la collecte des anciens appareils en vue de leur élimination.

Accessoires spéciaux

(non fournis) Renseignez-vous auprès de votre revendeur Blaupunkt ou sur Internet à l’adresse www.blaupunkt.com. pour les accessoires spéciaux tels que • les télécommandes de volant ou portables d’origine Blaupunkt pour une utilisation sûre et confortable des fonctions de base (la mise en marche et l’arrêt avec la télécommande ne sont pas possibles), • les interfaces compatibles C‘n‘C d’origine Blaupunkt (C‘n‘C = Command and Control) pour le raccordement de supports de données et d’appareils additionnels (par ex. par l’intermédiaire de l’interface iPod®/USB), • les changeurs de CD Blaupunkt, • les amplificateurs Blaupunkt et Velocity (Amplifier).

FRANÇAIS Instructions de nettoyage

Composition de la fourniture

La fourniture comprend : 1 Autoradio 1 Notice d’utilisation et de montage 1 Etui pour la face avant 1 Cadre support 1 Petit matériel 2 Outils de démontage 1 Câble de raccordement USB Remarque : Nous recommandons l’utilisation des accessoires d’origine Blaupunkt (www.blaupunkt.com).

Réglage de la zone tuner

Mise en place et retrait de la face avant Votre autoradio est équipé d’une face avant détachable (Release-Panel) qui le protège contre le vol. Lors de la livraison, la face avant se trouve dans un étui. Pour mettre l’autoradio en marche une fois monté, vous devez d’abord mettre la face avant en place (voir section « Mise en place de la face avant » dans ce chapitre). Prenez toujours la face avant avec vous chaque fois que vous quittez le véhicule. Sans cette face avant, l’autoradio n’a aucune valeur pour le voleur. Attention Risque d’endommagement de la face avant Ne laissez pas tomber la face avant par terre. Transportez la face avant de manière à ce qu’elle soit protégée des coups et que les contacts ne puissent pas être encrassés. N’exposez pas la face avant directement à la lumière du soleil ou à d’autres sources de chaleur. Evitez que la peau ne touche directement les contacts de la face avant. Mise en place de la face avant 쏅 Poussez la face avant dans la fixation qui se trouve sur le bord droit du boîtier. 쏅 Appuyez avec précaution sur la face avant jusqu’à ce qu’elle se verrouille dans la fixation qui se trouve à gauche. Retrait de la face avant 쏅 Appuyez sur la touche rouiller la face avant.

Cet autoradio est conçu pour fonctionner dans différentes zones avec des plages de fréquences et des technologies d’émission diverses. La zone tuner est réglée d’usine sur « EUROPE ». Les régions

« USA », « THAI » (Thaïlande) et « S AMERICA » (Amérique du Sud) sont également disponibles. Si vous utilisez l’autoradio en dehors de l’Europe, vous devez régler une zone tuner appropriée : 쏅 Arrêtez d’abord l’autoradio. 쏅 Appuyez simultanément sur les touches MENU•OK ? et 4 <, maintenez-les appuyées et appuyez sur la touche marche/ arrêt 3. L’autoradio se met en marche. La zone tuner réglée actuellement apparaît. 쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître la zone tuner souhaitée. 쏅 Appuyez sur la touche MENU•OK ?.

Mise en marche et arrêt

Mise en marche et arrêt avec la touche marche/arrêt 쏅 Pour mettre l’appareil en marche, appuyez sur le touche marche/arrêt 3. L’autoradio se met en marche. 쏅 Pour arrêter l’appareil, appuyez sur la touche marche/arrêt 3 et maintenez-la appuyée pendant plus de 2 secondes. L’autoradio s’arrête.

Le côté gauche de la face avant se détache de l’appareil, mais celle-ci ne peut pas tomber car elle est retenue par un cran.

쏅 Saisissez la face avant par le côté gauche et tirez-la tout droit en dehors de la fixation en surmontant la résistance du cran de retenue. Remarque : L’autoradio s’arrête automatiquement dès que la face avant est retirée.

Si vous mettez l’autoradio en marche alors que le contact du véhicule est coupé, il s’arrête automatiquement au bout d’une heure afin de ménager la batterie du véhicule. Mise en marche et arrêt par l’intermédiaire du contact du véhicule Si l’autoradio est relié à l’allumage du véhicule comme indiqué dans la notice de montage, et s’il n’a pas été arrêté avec la touche marche/arrêt 3,

Mise en service | Informations routières

il se met en marche ou s’arrête lorsque le contact est mis ou coupé.

puyées et appuyez sur la touche marche/ arrêt 3.

L’autoradio se met en marche. « DEMO MODE » apparaît brièvement sur l’écran une fois le mode démo activé. Lorsque vous appuyez sur une touche quelconque, le mode démo est interrompu et vous pouvez utiliser l’autoradio.

Si un téléphone ou un système de navigation est relié à l’appareil comme décrit dans la notice de montage, le son de l’autoradio est coupé lors d’une communication téléphonique ou d’une instruction vocale du système de navigation afin que vous puissiez entendre sans être perturbé le téléphone ou le système de navigation. « TELEPHONE » est affiché sur l’écran pendant la coupure du son. Abaissement rapide du volume sonore de l’autoradio (Mute) Vous avez la possibilité d’abaisser rapidement le volume sonore jusqu’à un niveau que vous avez préalablement défini. 쏅 Appuyez brièvement sur la touche marche/ arrêt 3 pour abaisser rapidement le volume sonore de l’autoradio ou réactiver le volume sonore précédent. « MUTE » est affiché sur l’écran pendant que le volume sonore est abaissé. Pour le réglage de l’abaissement du volume sonore, consultez le chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « MUTE LVL ».

Activation et désactivation du mode démo

Le mode démo vous montre les fonctions de l’autoradio sous la forme d’un texte qui défile sur l’écran. Vous pouvez activer ou désactiver le mode démo : 쏅 Arrêtez d’abord l’autoradio. 쏅 Appuyez simultanément sur les touches MENU•OK ? et 2 <, maintenez-les ap-

Affichage des numéros de version

Vous pouvez afficher les numéros de version des différents composants de l’autoradio. 쏅 Arrêtez d’abord l’autoradio. 쏅 Appuyez simultanément sur les touches MENU•OK ? et 1 <, maintenez-les appuyées et appuyez sur la touche marche/ arrêt 3.

FRANÇAIS Réglage du volume sonore

Le volume est réglable de 0 (volume désactivé) à 50 (volume maximal). 쏅 Tourner le bouton de réglage du volume 4 pour modifier le volume sonore.

L’autoradio se met en marche. Le numéro de version du premier composant apparaît sur l’écran. Le premier caractère identifie le composant : P = processeur, E = EPROM, A = Accordo, B = Bluetooth®.

쏅 Appuyez sur la touche 5 / > pour afficher le numéro de version des autres composants. 쏅 Appuyez sur la touche MENU•OK ? pour revenir à la source audio écoutée en dernier.

Informations routières

Dans la zone tuner « EUROPE », une station FM peut identifier les informations routières grâce au signal RDS. Lorsque la priorité aux informations routières est activée, un message d’information routière est diffusé automatiquement, même si à ce moment là l’autoradio ne se trouve pas dans le mode radio ou s’il est réglé sur une station des gammes d’ondes OM (PO) ou OL (GO). Lorsque la priorité aux informations routières est activée, le symbole de bouchon ( ) est affiché sur l’écran. Pendant la diffusion d’une information routière, « TRAFFIC » apparaît sur l’écran. Pour activer ou désactiver la priorité aux informations routières, consultez le chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « TRAF ».

• Le volume sonore est augmenté pendant la diffusion du message d’information routière. Vous pouvez régler le volume sonore minimal pour les messages d’information routière (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « TA VOLUME »). • Pour interrompre la diffusion du message d’information routière, appuyez sur la touche DIS/ESC =.

RDS Dans la zone tuner « EUROPE », de nombreuses stations FM émettent, outre leur programme, un signal RDS (Radio Data System) qui propose les fonctions supplémentaires suivantes : • Affichage du nom de la station sur l’écran. • Reconnaissance des informations routières et autres messages d’information par l’autoradio et possibilité de retransmettre ceux-ci dans tous les modes de fonctionnement (par ex. dans le mode CD). • Fréquence alternative : lorsque la fonction RDS est activée, l’autoradio se règle automatiquement sur la station que vous écoutez qui fournit le signal le plus puissant. • Régional (REG) : quelques stations partagent à certaines heures leur programme avec des programmes régionaux différents. Si la fonction REG est activée, l’autoradio se règle uniquement sur la fréquence alternative d’une station qui diffuse le même programme régional. Pour activer et désactiver les fonctions RDS et REG, consultez le chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », options de menu « RDS » et « REG ».

Passage dans le mode radio

쏅 Appuyez sur la touche SRC 6 autant de fois qu’il est nécessaire pour faire apparaître « TUNER » sur l’écran : Le niveau de mémoire actuel apparaît sous la forme d’un texte qui défile sur l’écran.

Sélection des niveaux de mémoire

Les niveaux de mémoire suivants sont disponibles dans les différentes zones tuner : Région

쏅 Appuyez sur la touche @ / 2 autant de fois que nécessaire pour faire apparaître le niveau de mémoire souhaité.

Remarque : Cinq stations au maximum peuvent être mémorisées sur chaque niveau de mémoire.

Sélection des stations

Vous avez plusieurs possibilités pour régler une station : Réglage manuel des stations 쏅 Appuyez brièvement une ou plusieurs fois sur la touche 5 / > pour modifier la fréquence pas à pas ou de manière prolongée pour modifier rapidement la fréquence. Remarque : • Pour la zone tuner « EUROPE » : dans la gamme d’ondes FM, la station suivante de la chaîne de stations est réglée automatiquement lorsque la fonction RDS est activée. • Pour les zones tuner « EUROPE », « USA » et « S AMERICA » : dans la gamme d’ondes FM, le type de programme sélectionné actuellement est affiché lorsque la fonction PTY est activée et il peut être modifié (voir section « PTY »). Démarrage de la recherche des stations 쏅 Appuyez sur la touche 5 / > et maintenez-la appuyée pendant env. 2 secondes pour démarrer la recherche des stations.

L’autoradio se règle sur la station suivante qui peut être reçue.

mémoire ou le nom de la station apparaissent

à tour de rôle sur l’écran.

• Pour la zone tuner « EUROPE » : dans la gamme d’ondes FM, seules les stations qui diffusent des informations routières sont réglées lorsque la priorité aux informations ). routières est activée (

La durée d’écoute des stations lors du balayage dans le mode radio peut être réglée (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « SCAN TIME »).

• Pour les zones tuner « EUROPE », « USA » et « S AMERICA » : dans la gamme d’ondes

FM, la station suivante dont le type de programme est celui sélectionné actuellement est réglée lorsque la fonction PTY est activée (voir section « PTY »). • Vous pouvez régler la sensibilité de la recherche (voir section « Réglages dans le menu utilisateur », option de menu « SENS », du chapitre « Réglages utilisateur »).

Mémorisation des stations /appel des stations mémorisées

쏅 Sélectionnez le niveau de mémoire souhaité. 쏅 Réglez au besoin la station souhaitée. 쏅 Appuyez sur la touche de présélection 1 - 5 < et maintenez-la appuyée pendant env. 2 secondes pour affecter la station actuelle à la touche. - ou 쏅 Appuyez brièvement sur la touche de présélection 1 - 5 < pour appeler la station mémorisée.

Balayage des stations

La fonction de balayage (Scan) permet d’entendre successivement toutes les stations qui peuvent être reçues dans la gamme d’ondes actuelle. 쏅 Appuyez sur la touche MENU•OK ? et maintenez-la appuyée pendant env. 2 secondes pour démarrer le balayage, ou appuyez brièvement sur la touche pour continuer d’écouter la station réglée sur le moment. Pendant le balayage des stations, « SCAN » et la fréquence actuelle ainsi que le niveau de

Mémorisation automatique de stations (Travelstore)

La fonction Travelstore vous permet de rechercher automatiquement les 5 stations les plus puissantes de la région et de les mémoriser sur un niveau de mémoire. Les stations déjà mémorisées sur ce niveau de mémoire sont alors effacées. Dans les zones tuner « EUROPE » et « THAI », vous pouvez mémoriser 5 stations FM sur le niveau de mémoire FMT avec la fonction Travelstore. Dans les zones tuner « USA » et « S AMERICA », vous pouvez également mémoriser 5 stations AM sur le niveau de mémoire AMT. 쏅 Sélectionner un niveau de mémoire de la gamme d’ondes souhaitée, par ex. FM1 ou AM.

쏅 Appuyez sur la touche @ / 2 et maintenez-la appuyée pendant env. 2 secondes.

Le tuner commence la recherche automatique des stations, « FM TSTORE » ou « AM TSTORE » apparaît sur l’écran. A la fin de la mémorisation, la station occupant l’emplacement mémoire 1 du niveau FMT ou AMT est diffusée. Remarque : Pour la zone tuner « EUROPE » : seules les stations qui diffusent des informations routières sont réglées lorsque la priorité aux informations routières est activée ( ).

PTY Dans les zones tuner « EUROPE », « USA » et « S AMERICA », une station FM peut transmettre le type de programme qu’elle diffuse, par ex.

CULTURE, POP, JAZZ, ROCK, SPORT ou SCIENCES. La fonction PTY vous permet de sélectionner directement des stations diffusant un certain

Mode radio | Mode CD/MP3/WMA/C‘n‘C/changeur de CD

type de programme, par ex. du rock ou du sport.

N’oubliez pas que la fonction PTY n’est pas proposée par toutes les stations. Remarque : Pour utiliser la fonction PTY, vous devez l’activer spécialement dans le menu (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « PTY »). Sélection d’un type de programme Remarque : Dans la zone tuner « EUROPE », vous pouvez régler la langue dans laquelle les types de programme sont affichés (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « PTY LANG »). 쏅 Appuyez brièvement sur la touche >.

Le type de programme sélectionné actuellement apparaît brièvement et vous pouvez sélectionner un autre type de programme.

쏅 Appuyez au besoin sur la touche 5 / > autant de fois qu’il est nécessaire pour faire apparaître le type de programme souhaité. Recherche des stations 쏅 Appuyez sur la touche 5 / > et maintenez-la appuyée pendant env. 2 secondes. Dès que la recherche commence, « SEARCH » apparaît brièvement sur l’écran. Le type de programme actuel est affiché ensuite. Dès qu’une station a été trouvée, « PTY FOUND » apparaît brièvement sur l’écran. Tant que le type de programme de la station réglée coïncide avec le type de programme sélectionné actuellement, le type de programme et le nom de la station, ou la fréquence, sont affichés à tour de rôle. Remarque : • Si aucune station diffusant le type de programme sélectionné n’a été trouvée, « NO PTY » apparaît brièvement sur l’écran et un

bip retentit. La station écoutée en dernier est de nouveau réglée.

• Si la station réglée ou une autre station de la chaîne de stations diffuse par la suite le type de programme souhaité, l’autoradio quitte automatiquement la station réglée sur le moment ou la source audio actuelle (par ex. le CD) pour passer à la station qui diffuse le type de programme souhaité. N’oubliez pas que cette fonction n’est pas proposée par toutes les stations.

Réglage de l’affichage

쏅 Appuyez sur la touche DIS/ESC = pour commuter entre les deux affichages suivants : Affichage

Nom de la station ABCDEF ou ou Niveau de mémoire/ FM1 102.90 fréquence FM1 11:32 Niveau de mémoire/heure

Mode CD/MP3/WMA/C‘n‘C/ changeur de CD Informations de base

Mode CD/MP3/WMA Cet autoradio vous permet de lire des CD audio (CDDA) et des CD-R/RW avec des fichiers audio, MP3 ou WMA ainsi que des fichiers MP3 ou WMA sur des supports de données USB. Risque de destruction du lecteur CD ! Les CD de forme autre que circulaire (shape CD) et les CD de 8 cm de diamètre (mini CD) ne doivent pas être utilisés. Nous déclinons toute responsabilité en cas d’endommagement du lecteur CD dû à l’utilisation de CD non adéquats.

Mode CD/MP3/WMA/C‘n‘C/changeur de CD

• Blaupunkt ne peut pas garantir le bon fonctionnement de ses appareils avec des CD protégés contre la copie ainsi qu’avec certains CD vierges et supports de données

USB disponibles sur le marché. Pour préparer un support de données MP3/WMA, tenez compte des remarques suivantes : • Noms pour les titres et les répertoires : – 16 caractères (CD) ou 24 caractères (USB) au maximum, extension « .mp3 » ou « .wma » comprise (un nombre de caractères plus grand limite le nombre de titres et de dossiers que l’appareil peut reconnaître) – Pas de caractères spéciaux • Formats de CD : CD audio (CDDA), CD R/RW, Ø : 12 cm • Formats de données de CD : ISO 9669 Level 1 et 2, Joliet • Vitesse de gravage des CD : max. 16x (recommandé) • Système de fichiers/format USB : Mass Storage Device (mémoire de masse)/FAT32 • Extensions des fichiers audio : – .MP3 pour les fichiers MP3 – .WMA pour les fichiers WMA • Fichiers WMA uniquement sans Digital Rights Management (DRM) et établis avec Windows Media Player à partir de la version 8 • Balise ID3 du MP3 : versions 1 et 2 • Vitesse de transmission pour la génération des fichiers audio : – MP3 : 32 à 320 kbps – WMA : 32 à 192 kbps • Nombre max. de titres : 20 000 Mode C‘n‘C L’interface C‘n‘C de Blaupunkt (C‘n‘C = Command and Control) vous permet de commander encore plus confortablement les appareils et supports de

données qui sont raccordés à l’autoradio par l’intermédiaire de cette interface.

Avant de raccorder une interface Blaupunkt compatible C‘n‘C, contrôler le mode de fonctionnement de l’entrée AUX arrière. Consultez pour cela la section « Entrée AUX arrière » du chapitre « Sources audio externes ». Mode changeur CD Vous pouvez raccorder les changeurs de CD suivants à l’autoradio : • Blaupunkt CDC A03 • Blaupunkt CDC A08 • Blaupunkt IDC A09 Pour toutes informations sur la manipulation des CD, leur insertion et l’utilisation du changeur CD, reportez-vous au manuel d’utilisation de votre changeur CD. Avant de raccorder un changeur de CD, contrôler le mode de fonctionnement de l’entrée AUX arrière. Consultez pour cela la section « Entrée AUX arrière » du chapitre « Sources audio externes ».

• Pour éviter tout problème de fonctionnement, utilisez uniquement des CD portant le logo Compact-Disc.

Activation du mode CD/MP3/WMA/

C‘n‘C/changeur de CD 쏅 Appuyez sur la touche SRC 6 autant de fois qu’il est nécessaire pour faire apparaître la source audio souhaitée : • « CD » : CD introduit. • « MP3 » : CD introduit, identifiable comme CD MP3. • « USB » : support de données USB raccordé. • Nom de l’appareil raccordé par l’intermédiaire de l’interface C‘n‘C • « CDC / AUX » : changeur de CD raccordé (uniquement si aucune autre source audio externe n’est raccordée). Remarque : • La source audio correspondante peut être sélectionnée uniquement lorsqu’un CD approprié est introduit ou qu’un appareil ap-

Mode CD/MP3/WMA/C‘n‘C/changeur de CD

proprié est raccordé (par ex. un support de données USB ou un changeur de CD).

• Dans le cas où l’autoradio doit lire les données de l’appareil ou du support de données raccordé avant de procéder à la reproduction, « READING » est affiché pendant ce temps sur l’écran. Si la quantité de données est importante, la lecture peut prendre jusqu’à 1 minute. Dans le cas où l’appareil ou le support de données est défectueux ou que les données à transférer ne peuvent pas être reproduites, un message correspondant apparaît sur l’écran (par ex. « ERROR » ou « USB ERROR »). • Lorsque le changeur de CD raccordé enregistre les CD introduits (par ex. après une interruption de l’alimentation électrique ou après changement du chargeur), « MAG SCAN » est affiché pendant ce temps. Si le changeur de CD ne contient aucun CD ni chargeur, « NO DISC » est affiché.

Introduction des CD Remarque :

L’introduction automatique du CD doit s’effectuer sans entrave et sans intervention de votre part. 쏅 Introduisez le CD dans la fente d’insertion du CD 7 avec la face imprimée tournée vers le haut, jusqu’à ce que vous rencontriez une résistance. Le CD est alors entraîné automatiquement dans le lecteur et les données sont contrôlées (« READING » est affiché pendant ce temps sur l’écran). La lecture dans le mode CD ou MP3 commence ensuite. Une fois le CD chargé, le symbole de CD apparaît sur l’écran. Remarque : Si le CD introduit ne peut pas être lu, « CD ERROR » apparaît brièvement sur l’écran et le CD est éjecté automatiquement au bout d’env. 2 secondes.

Retrait des CD Remarque :

• Si le CD éjecté n’est pas retiré, il est de nouveau entraîné automatiquement dans le lecteur au bout de 10 secondes environ. • Vous pouvez aussi retirer le CD lorsque l’autoradio est arrêté ou qu’une autre source audio est active. 쏅 Appuyez sur la touche : pour éjecter un CD qui se trouve dans l’autoradio.

Branchement/débranchement des supports de données USB Pour pouvoir raccorder un support de données

USB, le câble USB livré doit être raccordé à l’autoradio (voir notice de montage). 쏅 Arrêtez l’autoradio afin que le support de données puisse être enregistré ou désenregistré correctement. 쏅 Branchez, ou débranchez, le support de données USB au câble USB. Lorsque le support de données USB est raccordé, le symbole USB est affiché sur l’écran. Si, après le raccordement ou la mise en marche de l’autoradio, le support de données USB est sélectionné pour la première fois comme source audio, les données sont d’abord lues (« READING » est affiché sur l’écran pendant ce temps). Remarque : • Si le support de données USB raccordé ne peut pas être lu, « USB ERROR » apparaît brièvement sur l’écran. • Le temps nécessaire pour la lecture dépend du type et de la capacité du support de données USB.

Sélection des titres

쏅 Appuyez brièvement sur la touche 5 / > pour passer au titre précédent/suivant.

Mode CD/MP3/WMA/C‘n‘C/changeur de CD Sélection des dossiers/CD

(uniquement dans le mode MP3/ WMA/C‘n‘C ou changeur de CD) 쏅 Appuyez sur la touche @ / 2 pour sélectionner le dossier précédent/suivant ou le CD précédent/suivant. Remarque : Vous pouvez également passer d’une des listes de lecture à l’autre d’un appareil raccordé par l’intermédiaire de l’interface C‘n‘C.

쏅 Appuyez sur la touche 5 ou > et maintenez-la appuyée jusqu’à ce que la position souhaitée soit atteinte.

쏅 Appuyez sur la touche 3 < pour interrompre la lecture (« PAUSE ») ou la reprendre.

Mode « Liste de lecture » (uniquement dans le mode MP3/WMA)

L’autoradio peut lire des listes qui ont été créées avec un gestionnaire MP3 tels que WinAmp ou Microsoft Media Player. Les listes de lecture doivent être mémorisées dans le répertoire racine du CD ou du support de données USB. Les formats de liste de lecture suivants sont reconnus : M3U, PLS. Sélection d’un titre dans le mode « Liste de lecture » 쏅 Appuyez sur la touche 2 < et maintenez-la appuyée pendant env. 2 secondes pour passer dans le mode « Liste de lecture » : « LIST MODE » apparaît brièvement sur l’écran. La lecture du premier titre de la première liste de lecture commence.

Dans le cas où le support de données ne contient aucune liste de lecture, « NO LIST » apparaît brièvement sur l’écran. 쏅 Appuyez brièvement sur la touche 5 / > pour passer au titre précédent/suivant de la liste de lecture actuelle. 쏅 Appuyez sur la touche @ / 2 pour passer à la liste de lecture précédente/suivante. Le nom de la liste de lecture sélectionnée apparaît brièvement sur l’écran et la lecture du premier titre de la liste commence.

Si le titre actuel est lu pendant plus de 3 secondes, l’actionnement de la touche 5 entraîne la répétition de la lecture du titre.

Sortie du mode « Liste de lecture »

쏅 Appuyez sur la touche 2 < et maintenez-la appuyée pendant env. 2 secondes : « LIST OFF » apparaît brièvement sur l’écran. Le titre actuel continue d’être lu.

Balayage de tous les titres

La fonction de balayage (Scan) permet d’entendre le début de tous les titres disponibles. 쏅 Appuyez sur la touche MENU•OK ? et maintenez-la appuyée pendant env. 2 secondes pour démarrer le balayage, ou appuyez brièvement sur la touche pour continuer d’écouter le titre lu sur le moment. Pendant le balayage des titres, « SCAN » et le numéro du titre actuel ou le nom du fichier apparaissent à tour de rôle sur l’écran. Remarque : • Dans le mode changeur de CD, la durée d’écoute lors du balayage est d’env. 10 secondes par titre. La durée d’écoute des titres lors du balayage dans tous les autres modes de fonctionnement peut être réglée (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « SCAN TIME »). • Dans le mode « Liste de lecture » (mode MP3), le balayage s’effectue uniquement sur les titres de la liste de lecture actuelle.

Mode CD/MP3/WMA/C‘n‘C/changeur de CD Lecture des titres dans un ordre aléatoire

쏅 Appuyez sur la touche 5 MIX < pour passer d’un des modes de lecture à l’autre : Utilisa- Affichage tion CD MIX ALL MP3/ WMA/ C‘n‘C 1

Si la fonction RPT est activée, le symbole RPT est affiché sur l’écran.

Réglage de l’affichage

쏅 Appuyez une ou plusieurs fois sur la touche DIS/ESC = pour commuter entre les affichages suivants :

Mélange des titres du dossier actuel

Mélange des titres du support de données Mélange des titres du CD actuel Mélange des titres de tous les CD Lecture normale

CD T 01 18:33 01 ABC MP3/ WMA/ C‘n‘C

Dans le mode C‘n‘C, d’autres modes de lecture sont disponibles en fonction de l’appareil raccordé

2 Pas dans le mode « Liste de lecture » MP3 Si la fonction MIX est activée, le symbole MIX est affiché sur l’écran.

CDC Utilisa- Affichage

Signification tion CD RPT TRACK Répétition du titre RPT TRACK Répétition du titre MP3/ WMA/ Répétition du RPT DIR 2 C‘n‘C 1 dossier Entrée RPT TRACK Répétition du titre CDC RPT DISC Répétition du CD Gén.

Dans le mode C‘n‘C, d’autres modes de lecture sont disponibles en fonction de l’appareil raccordé

2 Pas dans le mode « Liste de lecture »

ABCDEF Nom d’album 1

Numéro du titre et durée de lecture Numéro du titre et heure Nom du fichier

Répétition de la lecture d’un titre, d’un CD ou d’un répertoire

쏅 Appuyez sur la touche 4 RPT < pour passer d’un des modes de lecture à l’autre :

Numéro du titre et durée de lecture

Numéro du titre et heure Numéro de CD et numéro du titre

L’interprète et le nom d’album doivent être mémorisés en tant que balise ID3 et ils sont affichés uniquement pendant env. 10 secondes, au besoin sous la forme d’un texte qui défile. Sinon, le nom du fichier est affiché.

Vous pouvez activer ou désactiver l’affichage d’un texte de CD audio (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « CD TEXT »). Lorsque l’affichage du texte de CD est activé, celui-ci apparaît une fois au début de la lecture du titre sous la forme d’un texte qui défile.

Vous pouvez raccorder l’autoradio à d’autres appareils compatibles Bluetooth®, tels que des téléphones portables ou des lecteurs MP3, par l’intermédiaire de la liaison Bluetooth®. Vous pouvez utiliser l’autoradio avec son microphone intégré comme dispositif mains libres pour les téléphones portables connectés et commander la sortie audio d’autres appareils Bluetooth® pour une diffusion par les haut-parleurs de l’autoradio (Bluetooth® Streaming).

La technologie Bluetooth® est une liaison sans fil à portée réduite. Pour l’établissement et le maintien d’une liaison, les appareils Bluetooth® doivent se trouver à proximité de l’autoradio (dans le véhicule). Pour établir une liaison Bluetooth®, vous devez d’abord coupler l’autoradio et l’appareil Bluetooth®. Une fois les appareils couplés, une liaison Bluetooth® est établie automatiquement. Cette liaison dure tant que l’appareil Bluetooth® reste à portée de l’autoradio. Si la liaison est interrompue, par ex. lorsque le téléphone portable se trouve hors de portée de l’autoradio, elle est rétablie automatiquement dès que vous vous trouvez de nouveau dans la zone de couverture. Vous pouvez connecter uniquement un téléphone portable et un appareil Streaming à la fois à l’autoradio. Lorsque vous connectez un nouvel appareil à l’autoradio, la liaison existant éventuellement avec un appareil est automatiquement interrompue. Vous pouvez coupler jusqu’à 5 appareils Bluetooth® différents à l’autoradio et établir rapidement et confortablement la liaison entre un de ces appareils et l’autoradio. Si vous essayez de coupler un sixième appareil Bluetooth®, il remplacera celui qui a été couplé en premier.

Dans le menu Bluetooth®, vous trouvez toutes les fonctions concernant le couplage, la liaison et la gestion des appareils Bluetooth®.

Appel du menu Bluetooth®

쏅 Appuyez sur la touche MENU•OK ?. 쏅 Appuyez sur la touche @ pour sélectionner l’option de menu « BLUETOOTH ». 쏅 Appuyez sur la touche menu Bluetooth®.

쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître l’option de menu souhaitée.

Remarque : • Le menu Bluetooth® est quitté automatiquement env. 30 secondes après le dernier actionnement de touche et l’affichage de la source audio actuelle réapparaît sur l’écran.

• Dans le cas où un processus Bluetooth® est en cours de déroulement (par ex. l’établissement de la liaison avec le dernier appareil connecté), les fonctions du menu Bluetooth® sont bloquées. Si vous essayez pendant ce temps d’ouvrir le menu Bluetooth®,

« LINK BUSY » est affiché sur l’écran. Pour revenir à la diffusion de la source audio actuelle, appuyez sur la touche DIS/ESC =. Pour interrompre le processus Bluetooth® et ouvrir le menu Bluetooth®, appuyez sur la touche A. Sortie du menu Bluetooth® 쏅 Appuyez brièvement sur la touche DIS/ESC = pour quitter le menu Bluetooth®.

Couplage et connexion d’appareils

Couplage et connexion de téléphones portables 쏅 Sélectionner l’option de menu « PAIR » dans le menu Bluetooth®. 쏅 Appuyez sur la touche sous-menu.

L’option de menu « PHONE » (Téléphone) est sélectionnée.

쏅 Appuyez sur la touche téléphone portable.

« PAIRING » (Couplage en ours) apparaît sur l’écran et le symbole Bluetooth® clignote.

L’autoradio peut à présent être détecté par un téléphone Bluetooth® pendant env. 2 minutes et la liaison peut être établie. 쏅 Contrôlez si l’autoradio figure sur votre téléphone portable (nom Bluetooth® : « TORONTO 400 BT »). Dès que l’autoradio a été trouvé par le téléphone portable et que la liaison doit être établie, « ENTER PIN » et le code PIN « 1234 » apparaissent sur l’écran. 쏅 Etablissez la liaison à partir de votre téléphone portable. Entrez pour cela le code PIN affiché par l’autoradio. « PAIRED » (Couplés) apparaît éventuellement sur l’écran, puis « CONNECTED » (Connectés) dès que l’autoradio et le téléphone portable sont couplés et connectés. Remarque : Si aucune liaison ne peut être établie, « CON FAIL » (Echec de la liaison) apparaît brièvement sur l’écran. Couplage et liaison d’appareils Bluetooth® Streaming 쏅 Sélectionner l’option de menu « PAIR » dans le menu Bluetooth®. 쏅 Appuyez sur la touche sous-menu.

L’option de menu « PHONE » (Téléphone) est sélectionnée.

쏅 Appuyez sur la touche @ pour sélectionner l’option de menu « STREAMING ». 쏅 Appuyez sur la touche appareil Streaming.

Le code PIN actuellement mémorisé

(« 1234 » en standard) apparaît sur l’écran. Entrez si nécessaire le code PIN de l’appareil Streaming : 쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire appa-

raître le chiffre souhaité à la position activée actuellement.

쏅 Appuyez sur la touche 5 / > pour passer d’une des 4 positions du code PIN à l’autre. 쏅 Appuyez brièvement sur la touche MENU•OK ? pour confirmer le code PIN entré. Remarque : Tous les appareils Streaming ne demandent pas l’entrée du code PIN sur l’autoradio. Dans le cas de certains appareils Streaming, vous devez entrer à la place le code PIN de l’autoradio. Pour ce type d’appareil, vous pouvez confirmer simplement le code PIN actuel de l’autoradio en appuyant sur la touche MENU•OK ? et l’entrer ensuite sur l’appareil Streaming. « PAIRING » apparaît sur l’écran et le symbole Bluetooth® clignote. L’autoradio peut à présent être détecté par l’appareil Streaming pendant env. 2 minutes et la liaison peut être établie. 쏅 Contrôlez si l’autoradio figure sur votre appareil Streaming (nom Bluetooth® : « TORONTO 400 BT ») et établissez la liaison. Entrez au besoin le code PIN de l’autoradio. « PAIRED » (Couplés) apparaît éventuellement sur l’écran, puis « CONNECTED » (Connectés) dès que l’autoradio et l’appareil Streaming sont couplés et connectés. Remarque : Si aucune liaison ne peut être établie, « CON FAIL » (Echec de la liaison) apparaît brièvement sur l’écran.

Fonctions de téléphonie

Prise d’appel entrant/refus d’appel entrant Lors d’un appel entrant, « INCOMING » (Appel entrant) et le numéro de l’appelant apparaissent à tour de rôle sur l’écran. Le son de la source audio actuelle est coupé et la tonalité d’appel retentit par les haut-parleurs de l’autoradio. Remarque : Si le numéro de l’appelant n’est pas transmis, « PRIVATE NUMBER » (Numéro confidentiel) est

« CALL » et la durée de la communication apparaissent sur l’écran.

A pour refuser 쏅 Appuyez sur la touche l’appel ou mettre fin à la communication en cours. « CALL END » apparaît sur l’écran. Lancement d’appels 쏅 Sélectionner l’option de menu « DIAL NEW » dans le menu Bluetooth®. 쏅 Appuyez sur la touche >. Vous pouvez à présent entrer un numéro de téléphone pouvant comporter jusqu’à 20 positions : 쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître le chiffre souhaité à la position activée actuellement. 쏅 Appuyez sur la touche 5 / > pour passer d’une des positions du numéro à l’autre. 쏅 Appuyez sur la touche le numéro entré.

« OUTGOING » et le numéro de téléphone sélectionné apparaissent à tour de rôle sur l’écran.

Remarque : Si le numéro sélectionné est mémorisé avec un nom, le nom et le numéro sont affichés (voir chapitre « Mémorisation des numéros de téléphone »). Dès que le correspondant décroche, « CALL » et la durée de la communication sont affichés. Mémorisation des numéros de téléphone 쏅 Sélectionner l’option de menu « DIAL NEW » dans le menu Bluetooth®. 쏅 Appuyez sur la touche

Vous pouvez à présent entrer un numéro de téléphone pouvant comporter jusqu’à 20 positions :

쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître le chiffre souhaité à la position activée actuellement. 쏅 Appuyez sur la touche 5 / > pour passer d’une des positions du numéro à l’autre. 쏅 Appuyez sur la touche mémoire souhaitée 1 - 5 < et maintenez-la appuyée pendant env. 2 secondes pour mémoriser uniquement le numéro. - ou -

affiché sur l’écran à la place du numéro. Si le numéro de l’appelant est mémorisé avec un nom, le nom et le numéro sont affichés (voir chapitre

« Mémorisation des numéros de téléphone »). B pour prendre 쏅 Appuyez sur la touche l’appel.

쏅 Appuyez brièvement sur la touche

MENU•OK ? pour affecter un nom à l’entrée. Vous pouvez à présent entrer un nom pouvant comporter jusqu’à 9 positions : 쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître le caractère souhaité à la position activée actuellement. 쏅 Appuyez sur la touche 5 / > pour passer d’une des positions du nom à l’autre. 쏅 Appuyez sur la touche mémoire souhaitée 1 - 5 < et maintenez-la appuyée pendant env. 2 secondes pour mémoriser le numéro et le nom. Remarque : Un numéro affecté auparavant à la touche mémoire est remplacé. Sélection rapide La sélection rapide vous permet d’appeler le numéro appelé en dernier ou un numéro mémorisé (voir chapitre « Mémorisation des numéros de téléphone »). 쏅 Appuyez sur la touche B. Le numéro sélectionné en dernier apparaît sur l’écran. Remarque : Si aucun téléphone portable n’est connecté, le menu Bluetooth® s’ouvre. L’option de menu « PAIR » est sélectionnée.

쏅 Appuyez au besoin sur une touche mémoire 1 5 < pour appeler le numéro qui lui est affecté.

쏅 Appuyez sur la touche le numéro.

« OUTGOING » et le numéro de téléphone sélectionné apparaissent à tour de rôle sur l’écran.

Mode Bluetooth® Streaming

Activation du mode Bluetooth® Streaming 쏅 Appuyez sur la touche SRC 6 autant de fois qu’il est nécessaire pour faire apparaître « BT STREAM » sur l’écran. La lecture commence. Remarque : • Le mode Bluetooth® Streaming peut être sélectionné uniquement lorsque la liaison avec un appareil Streaming approprié est établie. • Si la liaison avec l’appareil Streaming est perdue en cours de lecture, « CON LOST » (Liaison perdue) apparaît sur l’écran et l’autoradio revient à la source audio précédente. Sélection des titres 쏅 Appuyez brièvement sur la touche 5 / > pour passer au titre précédent/suivant.

Autres fonctions du menu Bluetooth®

Modification du code PIN Bluetooth® L’autoradio comporte d’usine le code PIN Bluetooth® « 1234 » que vous devez par ex. entrer sur le téléphone portable lors du couplage de celui-ci. Vous pouvez modifier ce code PIN. 쏅 Sélectionner l’option de menu « PIN EDIT » dans le menu Bluetooth®. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître le chiffre souhaité à la position activée actuellement. 쏅 Appuyez sur la touche 5 / > pour passer d’une des 4 positions du code PIN à l’autre.

쏅 Appuyez sur la touche MENU•OK ?.

Gestion des appareils couplés Vous pouvez gérer les appareils Bluetooth® couplés (téléphones portables et appareils Streaming tels que les lecteurs MP3) dans le menu Bluetooth®. Les appareils couplés sont affichés dans les listes des téléphones portables (« PHN LIST ») et des appareils Streaming (« STR LIST »). Vous avez ici les possibilités suivantes : • Couper la liaison avec l’appareil Bluetooth® connecté actuellement • Etablir une liaison avec un des appareils Bluetooth® couplés • Annuler le couplage d’un appareil Bluetooth® 쏅 Sélectionnez l’option de menu « PHN LIST » ou « STR LIST » dans le menu Bluetooth®. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. Le premier appareil de la liste est affiché. Remarque : Dans le cas où aucun appareil n’est couplé, « EMPTY » apparaît sur l’écran. 쏅 Appuyez au besoin sur la touche @ / 2 autant de fois que nécessaire pour faire apparaître l’appareil souhaité. Vous disposez des options suivantes : 쏅 Appuyez sur la touche B pour connecter l’appareil sélectionné. « CONNECTNG » (Liaison en cours) apparaît sur l’écran. Dès que l’appareil est connecté, « CONNECTED » (Connectés) apparaît sur l’écran et vous revenez dans le menu Bluetooth®. Dans le cas où l’appareil était déjà connecté, « CON EXIST » (Liaison existante) apparaît brièvement et vous revenez dans la liste des téléphones portables ou des appareils Streaming couplés. 쏅 Appuyez sur la touche A pour couper la liaison avec l’appareil sélectionné. « DISCONNTD » (Déconnecté) apparaît sur l’écran et vous revenez dans le menu Bluetooth®. Dans le cas où l’appareil n’était pas

쏅 Appuyez sur la touche

A et maintenezla appuyée pendant env. 2 secondes pour annuler le couplage de l’appareil sélectionné. « DELETED » (Annulé) apparaît sur l’écran et vous revenez dans le menu Bluetooth®. Annulation du couplage de tous les appareils couplés 쏅 Sélectionner l’option de menu « DELETE ALL » dans le menu Bluetooth®. 쏅 Appuyez sur la touche > pour annuler le couplage de tous les appareils couplés. « CONFIRM » (Confirmer) apparaît sur l’écran. 쏅 Appuyez de nouveau sur la touche

« DELETED » (Couplage annulé) apparaît brièvement sur l’écran.

Sources audio externes

Prise AUX-IN frontale Danger ! Risque élevé de blessure par la fiche. La fiche introduite dans la prise AUX-IN frontale dépasse et peut provoquer des blessures en cas d’accident. L’utilisation d’une fiche droite ou d’un adaptateur entraîne un risque de blessure élevé. Pour cette raison, nous recommandons l’utilisation d’un câble muni d’un jack coudé, par exemple le câble Blaupunkt disponible comme accessoire sous la réf. 7 607 001 535. Dès qu’une source audio externe, par ex. un lecteur portable CD, MiniDisc ou MP3, est raccordée à la prise AUX-IN frontale, elle peut être sélectionnée avec la touche SRC 6. « FRONT AUX » est alors affiché sur l’écran.

Vous pouvez relier différentes sources audio externes à l’autoradio par l’intermédiaire de l’entrée AUX arrière (Rear-AUX-IN) : • Appareils compatibles C‘n‘C du programme d’accessoires Blaupunkt (par ex. une interface Bluetooth®/USB ou iPod®/USB compatible C‘n‘C ; C‘n‘C = Command and Control). • Changeur de CD • Autres sources audio externes, telles qu’un lecteur de CD portable, un lecteur de MiniDisc, un lecteur MP3 ou une interface Blaupunkt non compatible C‘n‘C. Remarque : Pour raccorder une source audio externe par l’intermédiaire de l’entrée AUX arrière, vous avez besoin d’un câble adaptateur. Vous pouvez vous procurer ce câble (réf. Blaupunkt 7 607 897 093) auprès d’un revendeur Blaupunkt.

connecté, « NO CONNCT » (Aucune liaison) apparaît brièvement et vous revenez dans la liste des téléphones portables ou des appareils Streaming couplés.

Avant de relier un appareil, contrôlez d’abord le mode de l’entrée AUX arrière et modifiez le réglage si nécessaire (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « CDC »). Veillez à modifier le réglage uniquement lorsqu’aucun appareil n’est raccordé à l’entrée AUX. Débranchez si nécessaire les appareils raccordés alors que l’autoradio est arrêté.

Activation du mode C’n’C 쏅 Appuyez sur la touche SRC 6 autant de fois qu’il est nécessaire pour faire apparaître sur l’écran le nom de l’appareil raccordé par l’intermédiaire d’une interface C’n’C. La lecture commence. Remarque : • Le mode C’n’C peut être sélectionné uniquement lorsqu’un appareil approprié est raccordé par l’intermédiaire d’une interface compatible C’n’C. • Pour l’utilisation de l’autoradio dans le mode C‘n‘C, consultez le chapitre « Mode CD/MP3/WMA/C‘n‘C/changeur de CD ».

Sources audio externes | Réglages de tonalité

• A condition d’utiliser un câble adaptateur approprié, vous pouvez raccorder jusqu’à

3 interfaces Blaupunkt compatibles C’n’C à l’autoradio. Afin de pouvoir distinguer les différentes interfaces, vous pouvez affecter un numéro d’appareil spécifique à chaque interface (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « C‘N‘C »). Activation du mode AUX 쏅 Appuyez sur la touche SRC 6 autant de fois qu’il est nécessaire pour faire apparaître « CDC / AUX » sur l’écran. La lecture commence. Remarque : Vous pouvez donner à l’entrée AUX arrière un nom qui apparaît sur l’écran dans le mode AUX lorsque vous sélectionnez la source audio qui lui est raccordée (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « AUX EDIT »).

Les réglages pour les graves, le médium et les aiguës sont mémorisés pour la source audio sélectionnée sur le moment.

Appel et sortie du menu audio

쏅 Appuyez brièvement sur la touche MENU•OK ? pour ouvrir le menu utilisateur. 쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître l’option de menu « AUDIO ». 쏅 Appuyez sur la touche menu audio.

쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître l’option de menu souhaitée.

쏅 Effectuez les réglages (voir la section suivante). 쏅 Appuyez brièvement sur la touche MENU•OK ? pour sélectionner une autre option de menu. - ou -

Réglages de tonalité

Dans le menu audio, vous pouvez effectuer les réglages de tonalité suivants : • Réglage du niveau des graves et des aiguës • Réglage de la répartition gauche/droite (balance) ou avant/arrière (fader) du volume sonore • Réglage du relèvement des graves à faible volume sonore (X-Bass) Dans le menu audio étendu, vous pouvez en outre effectuer les réglages suivants : • Réglage de l’égaliseur 3 bandes : – Réglage du niveau du médium. – Sélection des fréquences graves, médium et aiguës. – Réglage du facteur de qualité pour les graves et le médium. • Réglage étendu des graves (X-Bass) (niveau et fréquence) • Sélection des préréglages de l’égaliseur

쏅 Appuyez brièvement sur la touche DIS/ESC

= pour quitter le menu. Remarque : Le menu est quitté automatiquement env. 15 secondes après le dernier actionnement de touche et l’affichage de la source audio actuelle réapparaît sur l’écran.

Réglages dans le menu audio

BASS Niveau des graves. Réglage : -7 à +7. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche effectuer le réglage.

TREBLE Niveau des aiguës. Réglage : -7 à +7.

쏅 Appuyez sur la touche > pour ouvrir le sous-menu.

Réglages de tonalité

BALANCE Répartition gauche/droite du volume sonore.

Réglage : L9 (à gauche) à R9 (à droite). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche effectuer le réglage.

FADER Répartition avant/arrière du volume sonore. Réglage : R9 (à l’arrière) à F9 (à l’avant).

쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche effectuer le réglage.

X-BASS Relèvement des graves à faible volume sonore.

Réglage : 0 (arrêt) à 3 (relèvement maximal). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche effectuer le réglage.

Appel et sortie du menu audio étendu

쏅 Sélectionnez l’option de menu « ENHANCED » du menu audio. 쏅 Appuyez sur la touche menu ENHANCED.

쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître l’option de menu souhaitée.

쏅 Effectuez les réglages (voir la section suivante). 쏅 Appuyez brièvement sur la touche MENU•OK ? pour sélectionner une autre option de menu.

Réglages dans le menu audio étendu

E-BASS Réglage de la fréquence grave et du facteur de qualité. Réglages : • Fréquence grave : 60/80/100/200 Hz • Facteur de qualité : 1,0/1,25/1,5/2,0 쏅 Appuyez sur la touche sous-menu E-BASS.

쏅 Appuyez sur la touche @ / 2 pour sélectionner « FREQ » (fréquence) ou QFAC

(facteur de qualité). 쏅 Appuyez sur la touche 5 / > pour passer d’un des réglages disponibles du sous-menu à l’autre.

쏅 Appuyez sur la touche effectuer le réglage.

E-TREBLE Réglage de la fréquence aiguë. Réglages :

10/12,5/ 15/17,5 kHz. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu E-TREBLE. 쏅 Appuyez sur la touche 5 / > pour passer d’un des réglages disponibles du sous-menu à l’autre. E-MIDDLE Réglage du niveau et de la fréquence centrale ainsi que du facteur de qualité. Réglages : • Niveau du médium : -7 à +7 • Fréquence centrale : 0,5/1,0/1,5/2,5 kHz • Facteur de qualité : 0,5/0,75/1,0/1,25 쏅 Appuyez sur la touche sous-menu E-MIDDLE.

쏅 Appuyez sur la touche @ / 2 pour sélectionner « GAIN » (niveau), « FREQ » (fréquence) et QFAC (facteur de qualité).

쏅 Appuyez sur la touche 5 / > pour passer d’un des réglages disponibles du sous-menu à l’autre.

- ou 쏅 Appuyez brièvement sur la touche DIS/ESC

= pour quitter le menu.

Réglages de tonalité | Réglages utilisateur

E-XBASS Réglage du niveau et de la fréquence grave

(X-Bass). Réglages : • Niveau de grave X-Bass : 0 (arrêt) à 3 • Fréquence X-Bass : 30/60/100 Hz 쏅 Appuyez sur la touche > pour ouvrir le sous-menu E-XBASS. 쏅 Appuyez sur la touche @ / 2 pour sélectionner « GAIN » (niveau) et « FREQ » (fréquence). 쏅 Appuyez sur la touche 5 / > pour passer d’un des réglages disponibles du sous-menu à l’autre. PRESETS Sélection des préréglages de l’égaliseur. Réglages : POP, ROCK, CLASSIC, P-EQ OFF (aucun préréglage). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu PRESETS. 쏅 Appuyez sur la touche @ / passer d’un réglage à l’autre.

Réglages utilisateur

Appel et sortie du menu utilisateur 쏅 Appuyez brièvement sur la touche MENU•OK ? pour ouvrir le menu. 쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître l’option de menu souhaitée. 쏅 Effectuez les réglages (voir la section suivante). 쏅 Appuyez brièvement sur la touche MENU•OK ? pour sélectionner une autre option de menu. - ou 쏅 Appuyez brièvement sur la touche DIS/ESC = pour quitter le menu. Remarque : Le menu est quitté automatiquement env. 15 secondes après le dernier actionnement

de touche et l’affichage de la source audio actuelle réapparaît sur l’écran.

Réglages dans le menu utilisateur

Entrée CDC Réglage du mode de l’entrée AUX arrière. Réglages : ON (pour le raccordement d’un changeur de CD ou d’une autre source audio externe), OFF (pour le raccordement d’une interface Blaupunkt compatible C‘n‘C). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

쏅 Appuyez brièvement sur la touche MENU•OK

? pour confirmer le réglage sélectionné. L’autoradio s’arrête automatiquement, puis il se remet en marche avec le réglage sélectionné. C‘N‘C Affectation d’un numéro d’appareil spécifique aux interfaces compatibles C‘n‘C (C‘n‘C = Command and Control). Longueur : 4 positions, chiffres de 0 à 9, lettres de A à F (hexadécimal). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche @ / 2 pour sélectionner l’interface (« DEV 1 - 3 »). 쏅 Appuyez sur la touche numéro d’appareil.

쏅 Appuyez sur la touche 5 / passer d’une position à l’autre.

Le caractère de la position sélectionnée clignote.

쏅 Appuyez sur la touche @/ 2 pour sélectionner un chiffre pour la position. 쏅 Appuyez brièvement sur la touche MENU•OK ? pour confirmer le numéro d’appareil entré.

쏅 Appuyez sur la touche réglage à l’autre.

쏅 Appuyez brièvement sur la touche MENU•OK

? pour confirmer le réglage sélectionné. TA VOLUME (uniquement pour la zone tuner « EUROPE ») Réglage du volume sonore minimal pour les messages d’information routière. Réglage : 1 à 50. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche @ / 2 ou tournez le bouton de réglage du volume 4 pour effectuer le réglage. SENS Possible uniquement dans le mode radio FM : Réglage de la sensibilité de la recherche de stations. Réglage : LO1 (minimum) à HI6 (maximum). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche effectuer le réglage.

SCAN TIME Réglage de la durée d’écoute lors du balayage par paliers de 5 secondes. Réglage : 5 à 30.

쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche effectuer le réglage. CLOCK SET Réglage de l’heure. 쏅 Appuyez sur la touche sous-menu.

Le nombre des heures ou des minutes clignote lorsqu’il est sélectionné.

쏅 Appuyez sur la touche @ / 2 pour régler le nombre des heures ou des minutes. 쏅 Appuyez brièvement sur la touche MENU•OK ? pour confirmer l’heure entrée. Remarque : Dans le mode d’affichage de l’heure sur 12 heures (12H MODE), l’heure est suivie de « A » le matin et de « P » l’après-midi. 12H/24H MODE Sélection du mode d’affichage de l’heure sur 12 heures ou sur 24 heures. Réglages : 12H, 24H. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

CLOCK Activation et désactivation de l’affichage de l’heure lorsque l’autoradio est arrêté et que le contact du véhicule est coupé. Réglages : ON (activé),

OFF (désactivé). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

쏅 Appuyez brièvement sur la touche MENU•OK

? pour confirmer le réglage sélectionné. BEEP Activation et désactivation du bip de confirmation. Réglages : ON (activé), OFF (désactivé). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

FRANÇAIS CDTEXT Activation et désactivation de l’affichage du texte de CD. Réglages : ON (activé), OFF (désactivé).

쏅 Appuyez sur la touche > pour ouvrir le sous-menu.

쏅 Appuyez brièvement sur la touche MENU•OK

? pour confirmer le réglage sélectionné.

쏅 Appuyez sur la touche 5 / > pour passer du nombre des heures au nombre des minutes ou inversement.

MUTE LVL Réglage de l’abaissement rapide du volume sonore. Réglage : 0 à 50.

쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche @ / 2 ou tournez le bouton de réglage du volume 4 pour effectuer le réglage. ON VOLUME Réglage du volume sonore à la mise en marche. Réglages : 0 à 50 ou LAST VOL (dernier volume sonore réglé avant l’arrêt de l’autoradio). Avec le réglage « LAST VOL », le volume sonore à la mise en marche est limité à la valeur 25. 쏅 Appuyez sur la touche > pour sélectionner le réglage « LAST VOL ». - ou 쏅 Appuyez sur la touche 5 pour régler le volume sonore à la mise en marche entre 0 et 50. 쏅 Appuyez sur la touche @ / 2 ou tournez le bouton de réglage du volume 4 pour effectuer le réglage. REG (uniquement pour la zone tuner « EUROPE ») Possible uniquement dans le mode radio FM : activation et désactivation de la fonction REG. Réglages : ON (activée), OFF (désactivée). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

(uniquement pour la zone tuner « EUROPE ») Possible uniquement dans le mode radio FM : sélection de la langue pour l’affichage des types de programme. Réglages : ENGLISH, FRANCAIS, DEUTSCH. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu.

쏅 Appuyez sur la touche @ / passer d’un réglage à l’autre.

(uniquement pour les zones tuner « EUROPE », « USA » et « S AMERICA ») Possible uniquement dans le mode radio FM : activation et désactivation de la fonction PTY. Réglages : ON (activée), OFF (désactivée). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

DISP COL Mélange des couleurs de base rouge, vert et bleu

(RVB) pour l’éclairage de l’écran. Réglage : 0 à 16 pour R, V et B. 쏅 Appuyez sur la touche 5 pour sélectionner le sous-menu « 4096 COL » (réglage de R, V et B), ou sur la touche > pour sélectionner le sous-menu « 256 COL » (réglage de R et V, B ne change pas). 쏅 Appuyez sur la touche sous-menu.

쏅 Appuyez sur la touche 5 / passer d’une couleur à l’autre.

La valeur pour la couleur sélectionnée clignote.

쏅 Appuyez sur la touche @ / 2 pour régler la valeur de la couleur sélectionnée. 쏅 Appuyez brièvement sur la touche MENU•OK ? pour confirmer le réglage sélectionné. SCAN Activation et désactivation du changement de couleur permanent de l’éclairage de l’écran. Réglages : ON (activé), OFF (désactivé). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

쏅 Appuyez brièvement sur la touche MENU•OK

? pour confirmer le réglage sélectionné.

Réglages utilisateur | Réglages d’usine

COL SCAN Sélection de l’éclairage de l’écran pendant une recherche de couleur.

쏅 Appuyez sur la touche > pour démarrer la recherche de couleur. « SCANNING » et « OK (MENU) » apparaissent à tour de rôle sur l’écran et l’éclairage de l’écran change en continu. 쏅 Appuyez brièvement sur la touche MENU•OK ? pour sélectionner la couleur réglée sur le moment. DIM DAY/DIM NIGHT Réglage de la luminosité de l’écran pour le jour (DIM DAY) ou pour la nuit (DIM NIGHT). Réglage : 1 à 16. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche effectuer le réglage.

Si votre autoradio est raccordé comme décrit dans la notice de montage et que votre véhicule dispose de la sortie correspondante, la luminosité de l’écran passe de jour à nuit ou inversement lorsque vous allumez ou éteignez l’éclairage du véhicule.

AUX EDIT Entrée d’un nom pour l’entrée AUX arrière dans le mode AUX. Longueur : 9 positions, caractères : A-Z, 0-9. 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche 5 / passer d’une position à l’autre.

Le caractère de la position sélectionnée clignote.

쏅 Appuyez sur la touche @ / 2 pour sélectionner un chiffre pour la position.

쏅 Appuyez brièvement sur la touche MENU•OK

? pour confirmer le nom entré. TRAF (uniquement pour la zone tuner « EUROPE ») Possible uniquement dans le mode radio FM : activation et désactivation de la priorité aux informations routières. Réglages : ON (activée), OFF (désactivée). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

(uniquement pour la zone tuner « EUROPE ») Possible uniquement dans le mode radio FM : activation et désactivation de la fonction RDS. Réglages : ON (activée), OFF (désactivée). 쏅 Appuyez sur la touche > pour ouvrir le sous-menu. 쏅 Appuyez sur la touche réglage à l’autre.

FRANÇAIS Si le changement de couleur permanent est activé, la couleur de l’éclairage de l’écran change continuellement sur l’ensemble du spectre des couleurs.

Réglage d’usine dans le menu utilisateur :

ON VOLUME LAST VOL MUTE LVL

CLOCK OFF BEEP ON DIM DAY

Réglages d’usine | Informations utiles

ON Informations utiles

OFF Notre garantie constructeur s’étend à tous nos produits achetés au sein de l’Union Européenne.

Pour les appareils vendus en dehors de l’Union européenne, les conditions de garantie applicables sont celles définies par notre représentant agréé dans le pays. Vous pouvez consulter les conditions de garantie sur le site www.blaupunkt.com ou les demander directement à : Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

* Uniquement dans la zone tuner « EUROPE »

Vous pouvez rétablir les réglage d’usine de l’autoradio : 쏅 Appuyez brièvement sur la touche MENU•OK ? pour ouvrir le menu. 쏅 Appuyez sur la touche @ / 2 autant de fois qu’il est nécessaire pour faire apparaître l’option de menu « NORMSET ». 쏅 Appuyez sur la touche MENU•OK ? et maintenez-la appuyée pendant plus de 4 secondes. « NORM ON » apparaît brièvement sur l’écran. L’autoradio s’arrête automatiquement, puis il se remet en marche avec les réglages d’usine. Remarque : Si vous appuyez sur la touche MENU•OK ? pendant moins de 4 secondes, « NORM OFF » apparaît sur l’écran et les réglages précédents sont conservés.

Dans certains pays, Blaupunkt propose un service d’enlèvement et de réparation. Vous pouvez contrôler si ce service est disponible dans votre pays à l’adresse www.blaupunkt.com. Si vous souhaitez recourir à ce service, vous pouvez effectuer une demande d’enlèvement de votre autoradio par Internet.

Caractéristiques techniques

Alimentation électrique Tension de service : 10,5 - 14,4 V Consommation de courant En fonctionnement : 10 A 10 s après l'arrêt : < 3,5 mA Amplificateur Puissance de sortie sinusoïdale : 4 x 26 watts pour 14,4 V sur 4 ohms.

Sensibilité de sortie

Rear-AUX-IN : Front-AUX-IN : Entrée tél/navi :

Dimensions et poids l x H x P (mm) :

182 x 53 x 155 env. 1,30 kg

FRANÇAIS Caractéristiques techniques

Sous réserves de modifications

4 x 50 watts Tuner Gammes d’ondes Europe/Thaïlande : FM : 87,5 - 108 MHz AM (OM) : 531 - 1 602 kHz OL (uniquement Europe) : 153 - 279 kHz Gamme d’ondes USA : FM : AM (OM) :

Gammes d’ondes Amérique du Sud :

FM : 87,5 - 107,9 MHz AM (OM) : 530 - 1 710 kHz FM - Bande passante : 30 - 15 000 Hz CD Bande passante : 20 - 20 000 Hz Sortie préamplificateur 4 canaux : 2V

CLK 18:33 T 01 02:15

CLK 18:33 T 01 02:15

FR – Notice de montage

Consignes de sécurité

Respecter les consignes de sécurité suivantes pendant la durée du montage et du branchement.

• Débrancher le pôle (-) de la batterie !

Respecter les consignes de sécurité du constructeur automobile !

• Veiller à n’endommager aucune pièce du vé-

hicule en perçant des trous.

• La section du câble (+) et (-) ne doit pas dépasser 1,5 mm².

• Ne pas brancher les connecteurs du véhicule sur la radio !

Les câbles d’adaptation nécessaires pour le type de véhicule sont disponibles auprès des revendeurs BLAUPUNKT.

• En fonction du modèle, votre véhicule peut différer de cette description. Nous déclinerons toute responsabilité en cas de dommages causés par des erreurs de montage ou de connexion et en cas de dommages consécutifs.

Si les indications décrites ici ne s’appliquent au montage que vous voulez effectuer, adressez-vous à votre revendeur Blaupunkt, votre constructeur automobile ou notre service d’assistance téléphonique. Pour le montage d’un amplificateur ou changeur, les masses d’appareil doivent être d’abord connectées avant de connecter les fiches pour les connecteurs Line In ou Line Out. Les masses des appareils externes ne doivent pas être raccordées à la masse de l'autoradio (boîtier).
