Marka	BLAUPUNKT
Model	TORONTO 400 BT
Typ produktu	Autoradio
Zasilanie	10,5 - 14,4 V (prąd maks. 10 A)
Pobór mocy w trybie czuwania	< 3,5 mA
Moc wyjściowa sinusoidalna	4 x 26 W (14,4 V, 4 Ω)
Maksymalna moc	4 x 50 W
Zakresy fal FM	87,5 - 108 MHz (Europa/Tajlandia), 87,7 - 107,9 MHz (USA/Ameryka Południowa)
Zakresy fal AM	531 - 1602 kHz (AM) ; 153 - 279 kHz (DL, Europa)
Pasmo przenoszenia FM	30 - 15 000 Hz
Pasmo przenoszenia CD	20 - 20 000 Hz
Odtwarzane formaty	CD audio, CD-R/RW, MP3, WMA, pliki USB (FAT32)
Bluetooth	Zestaw głośnomówiący i strumieniowanie dźwięku (ograniczony zasięg, do 5 sparowanych urządzeń)
Złącza	Szczelina CD, USB z przodu, gniazdo AUX-IN z przodu, wejście AUX z tyłu, wyjścia przedwzmacniacza 4-kanałowe (2 V)
Panel przedni	Odłączany, z przyciskami sterującymi i podświetlanym wyświetlaczem
Funkcje radiowe	RDS, PTY, Travelstore, zapamiętywanie 5 stacji na poziom (FM1, FM2, FMT, AM, AMT)
Ustawienia dźwięku	Bas, soprany, balans, fader, X-Bass, korektor 3-pasmowy, ustawienia Pop/Rock/Classic
Wyświetlacz	Podświetlany wyświetlacz z regulacją koloru (4096 kolorów) i jasności dzień/noc
Wymiary	1-DIN standard (182 x 53 x 160 mm, szacunkowo)
Waga	Około 0,5 kg (szacunkowo)
Zasady bezpieczeństwa	Laser klasy 1, nie otwierać, umiarkowany poziom głośności dla bezpieczeństwa ruchu drogowego
Konserwacja i czyszczenie	Czyścić suchą lub lekko wilgotną szmatką; alkohol do styków panelu przedniego
Akcesoria w zestawie	Instrukcja, etui na panel przedni, ramka wsporcza, drobne akcesoria, narzędzia do demontażu, kabel USB
Gwarancja	Gwarancja producenta w Unii Europejskiej; kontakt z Blaupunkt w celu uzyskania pomocy

Często zadawane pytania - TORONTO 400 BT BLAUPUNKT

Jak sparować telefon przez Bluetooth ?

W menu Bluetooth wybierz PAIR, a następnie PHONE. Radio staje się wykrywalne jako TORONTO 400 BT przez około 2 minuty. W telefonie wyszukaj urządzenie i wprowadź kod PIN 1234 wyświetlony na ekranie. Sparowanie potwierdza komunikat PAIRED, a następnie CONNECTED.

Jak ustawić godzinę ?

Otwórz menu użytkownika, naciskając MENU·OK, wybierz CLOCKSET za pomocą przycisków ▼/▲, a następnie naciśnij ►, aby wejść do podmenu. Użyj przycisków ◄/►, aby przełączać między godzinami a minutami, a ▼/▲, aby dostosować. Potwierdź przyciskiem MENU·OK. Możesz także wybrać wyświetlanie 12h lub 24h w menu 12H/24H MODE.

Czy mogę odtwarzać pliki MP3 z pendrive'a ?

Tak, podłącz pendrive sformatowany w FAT32 do przedniego portu USB (kabel USB w zestawie). Radio odtwarza pliki MP3 i WMA. Źródło USB pojawia się na liście źródeł (przycisk SRC). Obsługiwane są również foldery i listy odtwarzania (M3U, PLS).

Jak zapamiętać stację radiową ?

Wybierz zakres fal (FM1, FM2 itp.) za pomocą przycisku V/A. Ustaw żądaną stację ręcznie lub przez wyszukiwanie. Naciśnij jeden z przycisków wstępnie ustawionych 1 do 5 i przytrzymaj przez około 2 sekundy, aby zapamiętać. Stację można później przywołać krótkim naciśnięciem odpowiedniego przycisku.

Jak ustawić dźwięk (korektor) ?

Wejdź do menu audio przez MENU·OK, a następnie wybierz AUDIO. Znajdziesz tam ustawienia Bas, Sopran, Balans, Fader i X-Bass. Aby uzyskać zaawansowane ustawienia, wejdź w ENHANCED, gdzie możesz dostosować korektor 3-pasmowy (E-Bass, E-Middle, E-Treble) i wybrać ustawienia wstępne, takie jak POP, ROCK lub CLASSIC.

Czy panel przedni można odłączyć ? Jak ?

Tak, panel przedni jest odłączany, aby zapobiec kradzieży. Aby go zdjąć, naciśnij przycisk odblokowania (①) znajdujący się w lewym górnym rogu. Lewa strona unosi się, następnie pociągnij panel przedni za tę stronę. Aby go założyć, wsuń prawą stronę do obudowy, a następnie naciśnij lewą stronę, aż usłyszysz kliknięcie.

Co zrobić, jeśli płyta CD nie odtwarza się ?

Sprawdź, czy płyta CD nie jest porysowana ani chroniona przed kopiowaniem. Używaj tylko płyt CD w standardowym formacie (12 cm) z logo Compact Disc. Jeśli pojawi się błąd CD ERROR, płyta zostanie automatycznie wysunięta po 2 sekundach. Nie wkładaj płyt o nieregularnym kształcie (shape CD) ani mini CD (8 cm) – ryzyko uszkodzenia napędu.

Jak włączyć informacje drogowe (RDS-TMC) ?

W strefie tunera EUROPE można śledzić stacje FM nadające informacje drogowe (RDS). Włącz funkcję TRAF w menu użytkownika (opcja TRAF = ON). Gdy emitowany jest komunikat informacji drogowej, wyświetla się TRAFFIC, a dźwięk aktualnego źródła jest wyciszany. Głośność komunikatów można ustawić za pomocą TA VOL w menu użytkownika.

Czy mogę podłączyć zewnętrzny wzmacniacz ?

Tak, radio posiada 4 wyjścia przedwzmacniacza (2 V) do podłączenia zewnętrznego wzmacniacza. Zapoznaj się ze schematem montażu na końcu instrukcji. Upewnij się, że zachowana jest polaryzacja i nie przekroczono zalecanego przekroju kabla (1,5 mm²). Masy urządzeń zewnętrznych nie powinny być łączone z masą radia.

Jak zresetować ustawienia fabryczne ?

W menu użytkownika wybierz opcję NORMSET (dostępną w strefie tunera EUROPE). Naciśnij MENU·OK i przytrzymaj przez ponad 4 sekundy. Wyświetlenie NORM ON potwierdza reset. Radio uruchamia się ponownie z ustawieniami domyślnymi. Zapamiętane stacje i inne spersonalizowane ustawienia zostaną usunięte.

INSTRUKCJA OBSŁUGI TORONTO 400 BT BLAUPUNKT

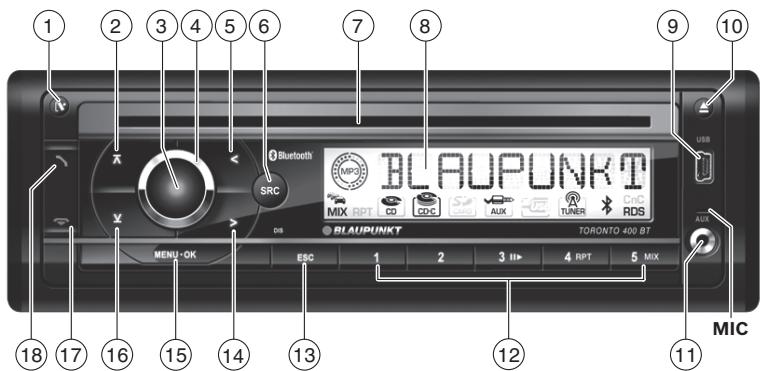

① Przycisk Odblokowywanie zdejmowanego panelu obsługi ② Przycisk A W menu: wywoływanie punktu menu Tryb obsługi radia: wybór poziomu zapisu Tryb MP3/WMA/C'n'C/zmieniarki CD: przejście do następnego katalogu / następnej płyty CD ③ Przycisk wł./wył. Krótkie naciśnięcie: włączenie urządzenia Podczas pracy: wyciszenie głośności urządzenia (Mute) Długie naciśnięcie: wyłączenie urządzenia ④ Regulator głośności ⑤ Przycisk W menu: zmiana ustawień Tryb obsługi radia: ustawianie stacji Inne tryby pracy: wybór tytułu ⑥ Przycisk SRC Wybór źródła dźwięku ⑦ Kieszeń CD ⑧ Wyświetlacz ⑨ Przyłącze USB ⑩ Przycisk (Eject) Wysuwanie płyty CD ⑪ Przednie gniazdo AUX-IN

⑫ Blok przycisków 1-5 ⑬ Przycisk DIS/ESC

W menu: wyjście z menu Podczas pracy: przełączanie wyświetlania ⑭ Przycisk W menu: zmiana ustawień Tryb obsługi radia: ustawianie stacji Inne tryby pracy: wybór tytułu ⑮ Przycisk MENU·OK Krótkie naciśnięcie: wywołanie menu, zatwierdzenie ustawień Długie naciśnięcie: uruchomienie funkcji Scan ⑯ Przycisk W menu: wywoływanie punktu menu Tryb obsługi radia: wybór poziomu zapisu Tryb MP3/WMA/C'n'C/zmieniarki CD: przejście do poprzedniego katalogu / poprzedniej płyty CD ⑰ Przycisk Zakończenie / odrzucanie połączenia ⑱ Przycisk Odbieranie połączenia, szybkie wybieranie

Wskazówki bezpieczeństwa 228

Zastosowane symbole 228

Bezpieczeństwo w ruchu drogowym 228

Ogólne wskazówki dotyczące bezpieczeństwa 228

Deklaracja zgodności 228

Wskazówki dotyczące czyszczenia 229

Wskazówki dotyczące utylizacji 229

Zakres dostawy 229

Wyposażenie dodatkowe (nie zawarte w dostawie) 229

Uruchamianie 230

Zakładanie i zdejmowanie panelu obsługi 230

Ustawienie strefy odbioru tunera 230

Włuczanie/wyędzanie. 230

Gtoosno 231

Włuczanie/wyłuczanie trybu demo......231

Wyswietlanie numerow wersji 231

Komunikaty drogowe 231

Tryb obslugi radia 232

RDS 232

Zmiana na tryb obslugi radia 232

Wybieranie poziomu zapisu 232

Ustawianie staci 232

Zapisywanie staci/wywoIywanie zapisanych staci 233

Krotkie odśchiwanie staci... 233

Automatyczne zapamietywanie staci (Travelstore) 233

PTY. 233

Ustawianie wskazania 234

Tryb CD/MP3/WMA/C'n'C/zmieniarki CD..234

Informacje podstawowe 234

Przejście do trybu CD/MP3/WMA/C'n'C/zmieniarki CD............235

Wkładanie płyt CD 236

Wyjmowanie płyt CD 236

Podłączanie / odłączanie nośnika danych USB. 236

Wybór utworu 236

Wybór katalogu / płyty CD (tylko w trybie MP3/WMA/C'n'C lub zmieniarki CD) 236

Szybkie wyszukiwanie 237

Przerywanie odtwarzania 237

Tryb listy odtwarzania (tylko w trybie MP3/WMA) 237

Odtwarzanie wszystkich utworów 237

Odtwarzanie utworów w kolejności losowej. 237

Wielokrotne odtwarzanie pojedynczych utworów, płyt CD lub katalogów......238

Ustawianie wskazania 238

Bluetooth® 238

Menu Bluetooth 239

Sprzęganie urządzenia i użytkownika. 239

Funkcje telefonu 240

Tryb Bluetooth® Streaming 241

Pozostałe funkcje menu Bluetooth®. 242

Zewnętrzne źródła dźwięku 243

Przednie gniazdo AUX-IN 243

Tylne wejście AUX: 243

Ustawienia dźwięku 244

Wywoływanie i opuszczanie menu Audio..244

Wprowadzanie ustawień w menu Audio ...244

Wywoływanie i opuszczanie rozszerzonego menu Audio 245

Wprowadzanie ustawień w rozszerzonym menu Audio. 245

Ustawienia użytkownika. 246

Wywoływanie i opuszczanie menu użytkownika 246

Wprowadzanie ustawień w menu użytkownika 246

Ustawienia fabryczne. 249

Przydatne informacje. 250

Gwarancja 250

Serwis 250

Dane techniczne 250

Instrukcja montażowa 381

Wskazówki bezpieczeństwa

Urządzenie wyprodukowane zostało zgodnie z aktualnymi standardami rozwoju techniki i ogólnie uznanymi zasadami bezpieczeństwa. Mimo to może dojść do niebezpiecznych sytuacji, jeśli nie będą przestrzegane wskazówki bezpieczeństwa zawarte w instrukcji.

Niniejsza instrukcja zawiera ważne informacje potrzebne do łatwego i prawidłowego montażu i obsługi urządzenia.

• Przed rozpoczęciem użytkowania urządzenia przeczytaj uważnie całą instrukcję.
• Przechowuj instrukcję w takim miejscu, aby w każdej chwili była dostępna dla wszystkich użytkowników.
• Przekazuj urządzenie innym osobom zawsze z instrukcją.

Poza tym należy przestrzegać instrukcji urządzeń, używanych w połączeniu z tym urządzeniem.

Zastosowane symbole

W niniejszej instrukcji obsługi zastosowano następujące symbole:

NIEBEZPIECZEŃSTWO!

Ostrzega przed skaleczeniami

OSTROŻNIE!

Ostrzega przed użyciem czynnika CD

Znak CE potwierdza zgodność z wytycznymi UE.

Oznacza wykonywanie czynności. Oznacza wyliczanie.

Bezpieczeństwo w ruchu drogowym

Stosuj się do poniższych wskazówek dotyczących bezpieczeństwa w ruchu drogowym: - Użytkowanie urządzenia nie powinno zakłócać bezpiecznej jazdy. W razie wątpliwości zatrzymaj się w bezpiecznym miejscu i obsługuj urządzenie przy zatrzymanym pojeździe.

Zdejmuj i zakładaj panel obsługi wyłącznie podczas postoju pojazdu. - Zawsze nastawiaj radio na umiarkowaną głośność, aby słyszeć akustyczne sygnały ostrzegawcze (np. policję) i chronić słuch. Jeśli ton jest wyłączony (np. przy zmianie źródła dźwięku), wówczas zmiana głośności nie jest słyszalna. Nie zwiększaj głośności, gdy ton jest wyłączony.

Ogólne wskazówki dotyczące bezpieczeństwa

Przestrzegaj poniższych wskazówek, aby chronić się przed obrażeniami ciała:

• Urządzenia nie wolno przerabiać ani otwierać jego obudowy. W urządzeniu znajduje się laser klasy 1, który może uszkodzić wzrok.
• Nie zmieniaj głośności podczas przerw, gdy dźwięk jest wyciszany, np. podczas zmiany źródła dźwięku. Zmiana głośności podczas wyciszenia dźwięku nie będzie słyszalna.

Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do montażu i pracy z 12 V napięciem pokładowym pojazdu i należy je zamontować w kieszeni zgodnej z normą DIN. Należy przestrzegać granic mocy podanych w danych technicznych. Naprawy i ewentualnie montaż zlecić fachowcowi.

Wskazówki montażowe

Urządzenie można zamontować samemu tylko wówczas, jeśli posiada się doświadczenie w montażu radia samochodowego i zna się na elektryce samochodowej. W tym celu należy przestrzegać instrukcji montażowej zamieszczonej na końcu tej instrukcji.

Deklaracja zgodności

Blaupunkt GmbH oświadcza, że radio samochodowe Toronto 400 BT spełnia podstawowe wymagania oraz inne istotne przepisy i wytyczne dyrektywy 1999/5/WE.

Wskazówki dotyczące czyszczenia

Rozpuszczalniki, środki czyszczące oraz ścierne, jak również spraye do czyszczenia kokpitów i środki do pielęgnacji tworzyw sztucznych mogą zawierać składniki, które mogłyby uszkodzić powierzchnie urządzenia.

• Do czyszczenia urządzenia używaj tylko suchej lub lekko zwilżonej ściereczki. W razie potrzeby oczyścić styki panelu obsługi za pomocą małej ściereczki nasączonej środkiem zawierającym alkohol.

Wskazówki dotyczące utylizacji

Zużytego urządzenia nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!

Do utylizacji urządzenia należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.

Zakres dostawy

Zakres dostawy obejmuje:

1 radio samochodowe, 1 instrukcja obsługi/montażowa, 1 etui na panel obsługi, 1 rama mocująca, 1 zestaw akcesoriów montażowych, 2 narzędzia do demontażu, 1 przewód przyłączeniowy USB

Wskazówka:

Zalecamy korzystanie z oryginalnych akcesoriów firmy Blaupunkt (www.blaupunkt.com).

Wyposażenie dodatkowe (nie zawarte w dostawie)

Informację o wyposażeniu dodatkowym można uzyskać w specjalistycznych punktach. Wyposażenie dodatkowe obejmuje na przykład:

• Pilot zdalnego sterowania Blaupunkt mocowany przy kierownicy lub trzymany w ręce, służący do bezpiecznej i komfortowej obsługi podstawowych funkcji (włączanie/wyłączanie nie jest możliwe przy użyciu pilota). Interfejsy Blaupunkt do obsługi funkcji C'nC (Command and Control), umożliwiające podłączenie dodatkowych nośników danych i urządzeń (np. za pośrednictwem interfejsu iPod®/USB). Zmieniarka CD Blaupunkt. Wzmacniacz Blaupunkt lub Velocity.

Uruchamianie

Zakładanie i zdejmowanie panelu obsługi

W celu zabezpieczenia przed kradzieżą urządzenie wyposażone jest w zdejmowany panel obsługi (Release-Panel). W chwili dostawy panel jest umieszczony w etui dostarczonym wraz z urządzeniem. Aby uruchomić odbiornik po zamontowaniu, należy najpierw założyć panel obsługi (patrz fragment „Zakładanie panelu obsługi" w niniejszym rozdziale).

Zawsze podczas opuszczania pojazdu zabieraj ze sobą panel obsługi. Bez panelu obsługi urządzenie nie przedstawia żadnej wartości dla złodzieja.

Ostrożnie

Uszkodzenie panelu obsługi!

Nie dopuścić do upadku panelu obsługi na ziemię. Podczas transportu zabezpiecz panel obsługi przed uderzeniami, a styki przed zanieczyszczeniami.

Nie narażać panelu obsługi na bezpośrednie działanie promieni słonecznych lub innych źródeł ciepła.

Unikać bezpośredniego kontaktu styków panelu obsługi ze skórą.

Zakładanie panelu obsługi

Wsuń panel obsługi w mocowanie przy prawej krawędzi obudowy. Delikatnie docisnij panel obsługi w lewe mocowanie, aż zaskoczy na swoje miejsce.

Zdejmowanie panelu obsługi

Naciśnij przycisk ①, aby odblokować panel obsługi.

Lewa strona panelu odłącza się od urządzenia i jest chroniona przed wypadnięciem przez zaczep.

Przytrzymaj panel obsługi z lewej strony i wyciągnij go z mocowania prosto, pokonując opór stawiany przez zaczep.

Wskazówka:

Gdy tylko panel obsługi zostanie wyjęty, urządzenie wyłączy się automatycznie.

Ustawienie strefy odbioru tunera

Radio odbiornik samochodowy jest używany w różnych strefach, w których stosowane są różne zakresy częstotliwości i technologie nadawania sygnału radiowego. Fabrycznie ustawiona jest strefa odbioru tunera „EUROPE” (Europa). Dostępne są także strefy odbioru tunera „USA”, „THAI” (Tajlandia) i „S. AMERICA” (Ameryka Południowa). W przypadku użytkowania radia samochodowego poza Europą należy w razie potrzeby najpierw ustawić odpowiednią strefę odbioru tunera:

Włącz radio samochodowe, aby było włączone. Naciśnij i przytrzymaj równocześnie przyciski MENU-OK 15 i 4 12 i naciśnij przycisk włączania/wyłączania urządzenia 3.

Urządzenie zostanie włączone. Na wyświetlaczu pojawi się aktualnie ustawiona strefa odbioru tunera.

Naciskaj przycisk √16 / √2 tak długo, aż na wyświetlaczu pojawi się żądana strefa odbioru tunera. Naciśnij przycisk MENU-OK 15.

Włączanie/wyłączanie

Włączanie/wyłączanie za pomocą przycisku wł./wył.

Aby włączyć, naciśnij przycisk wł./wył. ③. Urządzenie zostaje włączone. Aby wyłączyć, naciśnij i przytrzymaj przycisk wł./wył. ③ przez ponad 2 sekundy. Urządzenie zostaje wyłączone.

Wskazówka:

Jeśli włączysz urządzenie przy włączonym zapłonie silnika pojazdu, to po 1 godzinie urządzenie zostanie automatycznie wyłączone, aby oszczędzać akumulator pojazdu.

Wyłączanie/włączanie poprzez zapłon pojazdu

Jeśli urządzenie połączone jest ze stacyjką pojazdu zgodnie z instrukcją montażową i nie zostanie

wyłączone przyciskiem wł./wył. ③, to jego wyłączenie lub włączenie następuje wraz z zapłonem silnika pojazdu.

Głośność

Ustawianie głośności

Poziom głośności regulowany jest w zakresie od 0 (wyłączenia) do 50 (maksimum).

Aby zmienić głośność, obracaj pokrętłem głośności ④

Wskazówka:

Jeśli z radiem samochodowym połączony jest telefon lub system nawigacyjny, zgodnie z opisem w instrukcji montażowej, to na czas rozmowy telefonicznej lub komunikatu nawigacji głośność urządzenia zostaje wyciszona, aby można było bez zakłóceń słyszeć telefon lub komunikat systemu nawigacyjnego. Podczas wyciszenia na wyświetlaczu pojawia się napis „TELEPHONE".

Wyciszenie głośności urządzenia (Mute)

Poziom głośności można szybko obniżyć do ustawionej wcześniej wartości.

Naciśnij przycisk wł./wył. ③, aby wyciszyć głośność urządzenia lub przywrócić poprzedni poziom głośności.

Gdy dźwięk jest wyciszony, na wyświetlaczu widoczny jest napis „MUTE".

Ustawienie poziomu wyciszenia jest opisane w rozdziale „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „MUTE LVL”.

Włączanie/wyłączanie trybu demo

Tryb demo prezentuje radio samochodowe krok po kroku na wyświetlaczu. Włączanie i wyłączanie trybu demo odbywa się następująco:

Włącz radio samochodowe, aby było włączone. Naciśnij i przytrzymaj równocześnie przyciski MENU·OK 15 i 2 12 i naciśnij przycisk wł./wył. 3.

Urządzenie zostanie włączone. Jeśli został włączony tryb demo, to na wyświetlaczu

pojawia się na krótko napis „DEMO MODE”. Dotknięcie dowolnego przycisku powoduje przerwanie trybu demo i można obsługiwać urządzenie.

Wyświetlanie numerów wersji

Istnieje możliwość wyświetlania numerów wersji różnych komponentów urządzenia.

Włącz radio samochodowe, aby było włączone. Naciśnij i przytrzymaj równocześnie przyciski MENU·OK 15 i 1 12 i naciśnij przycisk do włączania/wyłączania urządzenia 3.

Urządzenie zostanie włączone. Na wyświetlaczu pojawi się numer wersji pierwszego z elementów. Pierwszy znak jest oznaczeniem elementu: P = procesor, E = pamięć EPROM, A = Accordo, B = Bluetooth®.

Naciśnij przycisk < 5 / > 14, aby wyświetlić numery wersji pozostałych elementów. Aby powrócić do ostatnio odtwarzanego źródła dźwięku, naciśnij przycisk MENU·OK ⑤.

Komunikaty drogowe

W regionie odbiornika "EUROPE" nadajnik FM do komunikaty drogowe korzystając z sygnałów RDS. W przypadku włączenia priorytetu komunikatów drogowych, nastąpi automatyczne przełączenie urządzenia na odbiór komunikatu drogowego nawet wtedy, gdy urządzenie nie jest akurat w trybie obsługi radia lub gdy jest włączony odbiór sygnałów w paśmie fal średnich lub długich.

Jeśli priorytet jest włączony, na wyświetlaczu widoczny jest symbol zatoru drogowego (3). Podczas nadawania komunikatów drogowych na wyświetlaczu pojawia się „TRAFFIC”.

Włączanie i priorytetu zostało opisane w rozdziale „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „TRAF”.

Wskazówki:

• Na czas przyłączenia do odbioru komunikatu drogowego zostaje zwiększona głośność.

Minimalną głośność komunikatów drogowych można zmieniać (patrz rozdział "Ustawienia użytkownika", fragment "Wprowadzanie ustawień w menu użytkownika", punkt menu "TA VOLUME").

• Aby przywrócić odsłuchiwanie komunikatu drogowego, naciśnij przycisk DIS/ESC 13.

Tryb obsługi radia

RDS

W regionie odbiornika "EUROPE" wiele stacji FM, oprócz programu, nadaje również sygnał RDS (Radio Data System), umożliwiający korzystanie z następujących funkcji dodatkowych:

• Nazwa stacji widoczna jest na wyświetlaczu.
• Urządzenie rozpoznaje nadawanie komunikatów drogowych oraz wiadomości i przełącza się automatycznie na ich odtwarzanie w każdym trybie pracy urządzenia (np. tryb CD). Częstotliwość alternatywna: jeżeli włączona jest funkcja RDS, urządzenie automatycznie wybierze najlepiej odbieraną częstotliwość ustawionej stacji.
• Regionalne (REG): niektóre stacje dzielą o określonych porach swój program na programy regionalne, oferując różnorodne audycje. Jeśli włączona jest funkcja REG, urządzenie przełącza się na tę częstotliwość alternatywną, na której nadawany jest ten sam program regionalny.

Włączanie i wyłączanie funkcji RDS lub REG, patrz rozdział "Ustawienia użytkownika", fragment "Wprowadzanie ustawień w menu użytkownika" (punkty menu "RDS", "REG").

Zmiana na tryb obsługi radia

Naciśnij napis "TUNER".

Zostaje każdorazowo wyświetlony poziom zapisu, w postaci tekstu przywoływanego na wyświetlaczu.

Wybieranie poziomu zapisu

W poszczególnych strefach odbioru tunera dostępne są najrozmaitsze poziomy zapisu:

Naciskaj przycisk √16 / √2 tak długo, aż na wyświetlaczu pojawi się żądany poziom zapisu

Wskazówki:

Na każdym poziomie zapisu można zapisać do 5 stacji.

Ustawianie stacji

Istnieje wiele możliwości ustawiania stacji radiowej:

Ręczne ustawianie stacji

Naciśnij jedno- lub wielokrotnie przycisk < 5 / > 14, aby zmienić częstotliwość krok po kroku lub naciśnij i przytrzymaj ten przycisk, aby szybko zmienić częstotliwość.

Wskazówki:

• W przypadku strefy odbioru tunera „EUROPE": w zakresie fal FM, przy włączonej funkcji RDS, następuje automatyczne przełączenie na następną stację danego bloku tematycznego.
• W przypadku stref odbioru tunera „EUROPE“, „USA“ i „S AMERICA“: w zakresie fal FM, przy włączonej funkcji PTY, następuje wyświetlenie aktualnie wybranego typu programu, który można zmienić (patrz rozdział „PTY").

Uruchamianie wyszukiwania stacji

Aby uruchomić wyszukiwanie stacji, naciśnij i przytrzymaj przycisk < 5 / >14 na ok. 2 sekundy.

Ustawiona zostanie następna w kolejności odbierana stacja.

Wskazówki:

• W przypadku strefy odbioru tunera „EUROPE": w zakresie fal FM, przy włączonym priorytecie dróg (1), będą ustawiane tylko stacje nadające komunikaty drogowe.
• W przypadku stref odbioru tunera „EUROPE", „USA" i „S AMERICA": w zakresie fal FM, przy włączonej funkcji PTY, zostanie ustawiona następna stacja z aktualnie wybranym typem programu (patrz rozdział „PTY"). Czułość wyszukiwania można ustawiać (patrz rozdział „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „SENS”).

Zapisywanie stacji/wywoływanie zapisanych stacji

Wybierz zadany poziom zapisu. Ustaw w razie potrzeby zadaną stację radiową. Naciśnij i przytrzymaj przycisk stacji 1 - 5 12 na ok. 2 sekundy, aby przypisać bieżącą stację do wybranego przycisku -lub- Naciśnij przycisk stacji 1-5⑫, aby przywołać zapisaną stację.

Krótkie odsłuchiwanie stacji

Funkcja Scan umożliwia krótkie odsłuchanie każdej ze stacji odbieranych w bieżącym zakresie fal. - Aby rozpocząć krótkie odsłuchiwanie, naciśnij i przytrzymaj na ok. 2 sekundy przycisk MENU·OK (15) albo naciśnij ten przycisk na krótko, aby dalej słuchać aktualnie ustawionej stacji.

Podczas krótkiego odsłuchiwania na wyświetlaczu wyświetlany jest naprzemiennie napis "SCAN" i bieżąca częstotliwość, jak również poziom zapisu lub nazwa stacji.

Wskazówka:

W trybie obsługi radia istnieje możliwość ustawienia czasu odsłuchu każdej stacji (patrz punkt „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „SCAN TIME").

Automatyczne zapamiętywanie stacji (Travelstore)

Funkcja Travelstore umożliwia automatyczne wyszukanie i zapisanie na poziomie zapisu 5 najsilniej odbieranych stacji FM z danego obszaru. Zapamiętane wcześniej na tym poziomie stacje zostaną przy tym skasowane.

W strefach odbioru tunera „EUROPE" i „THAI"

Wybierz poziom zapisu dla żądanego zakresu fal, np. FM1 lub AM. Naciśnij i przytrzymaj na ok. 2 sekundy przycisk √16 / √A

Tuner rozpoczyna automatyczne wyszukiwanie stacji; na wyświetlaczu pojawia się napis „FM TSTORE" lub „AM TSTORE". Po zakończeniu zapisywania zostanie odtworzona stacja z 1 miejsca zapisu w ramach poziomu FMT lub AMT.

Wskazówka:

W przypadku strefy odbioru tunera „EUROPE": przy włączonym priorytecie komunikatów drogowych (zostaną zapisane tylko stacje komunikaty drogowe.

PTY

W strefach odbioru tunera „EUROPE“, „USA“ i „S AMERICA" stacja FM może informować o bieżącym typie programu, np. CULTURE, POP, JAZZ, ROCK, SPORT lub SCIENCE. Za pomocą funkcji PTY można w taki sposób precyzyjnie wyszukiwać audycje o określonym typie, np. sportowe lub z muzyką rockową. Należy pamiętać, że funkcja PTY nie jest obsługiwana przy wszystkich stacjach.

Wskazówka:

Aby korzystać z funkcji PTY, należy ją włączyć oddzielnie w menu (patrz Rozdział „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „PTY").

Wybieranie typu programu

Wskazówka:

W strefie odbioru tunera „EUROPE" możesz ustawić język, w jakim będą wyświetlane typy programów (patrz Rozdział „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „PTY LANG").

Naciśnij krótko przycisk <5/>14. Aktualnie wybrany typ programu zostaje na krótko wyświetlony, możesz wybrać inny typ programu. Naciskaj przycisk < 5 / >14 tyle razy, aż zostanie wybrany żądany typ programu.

Wyszukiwanie stacji

Naciśnij i przytrzymaj na ok. 2 sekundy przycisk < 5 / >14

Z chwilą rozpoczęcia wyszukiwania na wyświetlaczu pojawi się napis „SEARCH". Następnie zostaje wyświetlony bieżący typ programu.

Gdy zostanie znaleziona odpowiednia stacja, pojawia się przez chwilę napis „PTY FOUND". Jeśli typ programu nadawanego przez ustawioną stację jest zgodny z aktualnie wybranym typem programu, na wyświetlaczu jest naprzemiennie wyświetlany typ programu i nazwa stacji lub jej częstotliwość.

Wskazówki:

• Jeśli nie zostanie wyszukana żadna stacja nadająca określony typ programu, wówczas pojawi się na krótko napis „NO PTY" i zostanie wyemitowany sygnał dźwiękowy. Ponownie zostanie ustawiona ostatnio słuchana stacja radiowa.
• Jeśli ustawiona lub inna wybrana stacja zacznie w późniejszym czasie nadawać w bloku tematycznym żądany typ programu, urządzenie przełączy się automatycznie z odbieranej stacji wzgl. z aktualnego źródła dźwięku (np. CD) na stację nadającą wybrany typ programu. Należy pamiętać, że ta funkcja nie jest obsługiwana przy wszystkich stacjach.

Ustawianie wskazania

Naciśnij przycisk DIS/ESC ⑬, aby wybierać między tymi dwoma wskazaniami:

Wskazanie	Znaczenia
ABCDEF lub FM1 102.90	Nazwa staci lub. poziom zapisu / c zęstotliwość
FM1 11:32	Poziom zapisu / godzina

Tryb CD/MP3/WMA/C'n'C/zmieniarki CD

Informacje podstawowe

Tryb CD/MP3/WMA

Niniejsze urządzenie umożliwia odtwarzanie płyt Audio-CD (CDDA) oraz płyt CD-R/RW z plikami audio, MP3- lub WMA, jak również plików MP3 lub WMA zapisanych na nośnikach danych USB.

Niebezpieczeństwo zniszczenia napędu CD!

Nie wolno odtwarzać płyt CD o nierównych konturach (Shape-CD) i płyt CD o średnicy 8 cm (Mini-CD).

Za uszkodzenia napędu powstałe na skutek stosowania nieodpowiednich płyt CD, producent nie ponosi odpowiedzialności.

Wskazówki:

• Aby zagwarantować niezakłócone działanie, należy stosować wyłącznie płyty CD oznaczone znakiem Compact-Disc.

Firma Blaupunkt nie może zagwarantować prawidłowego działania chronionych przed kopiowaniem płyt CD oraz wszystkich dostępnych na rynku czystych płyt CD i nośników danych USB.

Podczas przygotowywania nośnika danych z plikami MP3/WMA przestrzegaj następujących zasad:

• Nazwy utworów i katalogów:
• Maks. 16 (CD) lub 24 (USB) znaki w nazwie pliku, wliczając w to rozszerzenia „mp3” lub „wma” (w przypadku większej ilości znaków są liczba rozpoznawanych przez urządzenie tytułów i katalogów)
• Bez znaków diakrytycznych i specjalnych
• Formaty CD: Audio-CD (CDDA), CD-R/RW, 0:12 cm
• Formaty danych CD: ISO 9669 Level 1 i 2, Joliet
• Prędkość nagrywania CD: maks. 16-krotna (zalecana)
• Format / system plików USB: Mass Storage Device (pamięć masowa) / FAT32
• Rozszerzenie plików audio:
• .MP3 dla plików MP3 . WMA dla plików WMA
• Pliki WMA tylko bez Digital Rights Management (DRM) i utworzone za pomocą Windows Media Player od wersji 8
• MP3-ID3-Tag: wersja 1 i 2
• Prędkość transmisji do tworzenia plików audio:
• MP3: 32 do 320 kbps WMA: 32 do 192 kbps

Maks. ilość utworów: 20000

Tryb C'n'C

Interfejs C'n'C firmy Blaupunkt (C'n'C = Command and Control) umożliwia wygodniejsze sterowanie urządzeniami i nośnikami danych, które podłączone są przy kompatybilności z C'n'C interfejs Blaupunkt do radia samochodowego.

Przed dołączeniem interfejsu Blaupunkt z obsługą funkcji C'n'C sprawdź tryb wejścia AUX znajdującego się z tyłu urządzenia. W tym celu zapoznaj się z fragmentem „Tylne wejście AUX" w rozdziale „Zewnętrzne źródła dźwięku".

Tryb zmieniarki CD

Informacja na temat obchodzenia się z płytami CD, wkładania płyt do czytnika oraz użytkowania zmieniarki zamieszczono w instrukcji obsługi zmieniarki CD.

Przed dołączeniem zmieniarki CD sprawdź tryb wejścia AUX znajdującego się z tyłu urządzenia. W tym celu zapoznaj się z fragmentem „Tylne wejście AUX" w rozdziale „Zewnętrzne źródła dźwięku".

Przejście do trybu CD/MP3/WMA/ C'n'C/zmieniarki CD

Naciskaj przycisk SRC 6 tak długo, aż zostanie wybrane źródło dźwięku:

• „CD”: włożona płyta CD. „MP3”: włożona płyta CD, rozpoznana już jako płyta CD z plikami MP3. • „USB”: dołączony nośnik danych USB. • Nazwa urządzenia podłączonego przez interfejs C'n'C. • „CDC/AUX”: podłączona zmieniarka CD (gdy nie jest podłączone żadne zewnętrzne źródło dźwięku).

Wskazówki:

• Dane źródło dźwięku można wybrać tylko w przypadku, gdy jest włożona właściwa płyta CD lub jest podłączone odpowiednie urządzenie (np. nośnik danych USB lub zmieniarka CD).
• Jeśli radio samochodowe musi przed odtworzeniem odczytać wcześniej dane z podłączonego urządzenia lub danych, to przez ten czas na wyświetlaczu wyświetlany jest napis „READING”. W przypadku dużej ilości danych może to trwać nawet 1 minutę. Jeśli urządzenie lub nośnik danych są uszkodzone lub nowa nośnik przesyłanych danych, na wyświetlaczu zo

staje wyświetlony odpowiedni komunikat (np. „ERROR” lub „USB ERROR”).

• Jeśli dołączona zmieniarka CD sprawdza najpierw włożone płyty CD (np. po odłączeniu lub wymianie magazynka), wówczas wyświetlany jest napis „MAG SCAN”. Jeśli w zmieniarce CD nie ma płyt lub magazynku, zostaje wyświetlony napis „NO DISC”.

Wkładanie płyty CD

Wskazówka:

Automatyczne wsuwanie płyty musi przebiegać swobodnie.

Wsunąć płytę CD nadrukowaną stroną do góry do kieszeni CD 7, aż do oporu.

Płyta CD zostaje automatycznie wciągnięta i następuje sprawdzenie danych (na wyświetlaczu jest przy tym wyświetlany napis „READING”). Następnie rozpoczyna się odtwarzanie w trybie CD lub MP3. Gdy płyta CD jest włożona, na wyświetlaczu widoczny jest symbol CD.

Wskazówka:

Jeśli płyty CD nie można odtworzyć, zostaje wyświetlony na krótko napis „CD ERROR”, a płyta CD po upływie ok. 2 sekund zostaje automatycznie wysunięta.

Wyjmowanie płyty CD

Wskazówki:

Wysunięta i nie wyjęta płyta CD zostanie po ok. 10 sekundach automatycznie ponownie wsunięta. - Płyty CD można także wysuwać, gdy urządzenie jest wyłączone lub gdy aktywne jest inne źródło dźwięku.

Aby wysunąć włożoną płytę CD, naciśnij przycisk 10.

Podłączanie / odłączanie nośnika danych USB

Aby było możliwe podłączenie nośnika USB, podłącz do urządzenia dostarczony w zestawie przewód USB (patrz Instrukcja montażowa).

Wyłącz radio samochodowe, aby było możliwe prawidłowe zgłoszenie się i zakończenie pracy nośnika danych. Podłącz nośnik danych USB do kabla USB lub odłącz go od tego kabla.

Gdy nośnik danych USB jest podłączony, na wyświetlaczu widoczny jest symbol USB. Gdy nośnik USB zostanie wybrany po raz pierwszy jako źródło dźwięku po podłączeniu lub włączeniu radia samochodowego, następuje najpierw wczytanie danych (na wyświetlaczu wyświetlany jest w tym czasie napis „READING").

Wskazówki:

• Jeśli podłączonego nośnika USB nie można odtworzyć, wyświetlany jest na krótko komunikat „USB ERROR".
• Wymagany czas do wczytania danych zależy od typu i pojemności nośnika USB.

Wybór utworu

Naciśnij krótko przycisk <5>/>14, aby przejść do poprzedniego / następnego utworu.

Wskazówki:

Gdy bieżący tytuł jest odtwarzany przy dłużej niż 3 sekundy, to każdorazowe naciśnięcie przycisku < 5 rozpoczyna odtwarzanie tytułu od początku.

Wybór katalogu / płyty CD (tylko w trybie MP3/WMA/C'n'C lub zmieniarki CD)

Naciśnij przycisk Y 16/7 ②, aby przejść do poprzedniego / następnego katalogu lub płyty CD.

Wskazówka:

W ten sposób możesz również zmieniać listy odtwarzania urządzenia dołączonego za pomocą interfejsu C'n'C.

Szybkie wyszukiwanie

Naciśnij i przytrzymaj przycisk <⑤/>⑭4 tak długo, aż przejdziesz do żądanego miejsca.

Przerywanie odtwarzania

Naciśnij przycisk 312, aby przerwać odtwarzanie ("PAUSE") lub je kontynuować.

Tryb listy odtwarzania (tylko w trybie MP3/WMA)

Radio samochodowe może odtwarzać listy odtwarzania utworzone za pomocą oprogramowania do zarządzania plikami MP3, np. WinAmp lub Microsoft Media Player. Listy odtwarzania muszą być zapisane w katalogu źródłowym płyty CD lub nośnika danych USB. Rozpoznawane są następujące formaty list odtwarzania:

Wybieranie utworu w trybie listy utworów

Naciśnij i przytrzymaj na ok. 2 sekundy przycisk 2 [12], aby przejść do trybu listy odtwarzania:

Na wyświetlaczu pojawi się krótko komunikat „LIST MODE". Zostaje odtworzony pierwszy utwór z pierwszej listy odtwarzania.

Wskazówka:

Jeśli na nośniku danych nie ma żadnych list odtwarzania, zostanie wyświetlony komunikat „NO LIST".

Naciśnij krótko przycisk <5> / >14, aby przejść do poprzedniego / następnego tytułu listy odtwarzania. Naciśnij przycisk \(\underline{\mathbf{V}}^{16} / \mathbf{A}^{2}\), aby przejść do poprzedniej / następnej listy.

Na krótko zostanie wyświetlona nazwa wybranej listy odtwarzania i zostanie odtworzony pierwszy tytuł tej listy.

Wyjście z trybu listy odtwarzania

Naciśnij i przytrzymaj przez ok. 2 sekundy przycisk 2 (12):

Na wyświetlaczu pojawi się krótko komunikat „LIST OFF”. Aktualny utwór jest dalej odtwarzany.

Odtwarzanie wszystkich utworów

Funkcja Scan umożliwia odtworzenie wszystkich dostępnych tytułów.

Aby rozpocząć krótkie odsłuchiwanie, naciśnij i przytrzymaj przez ok. 2 sekundy przycisk MENU-OK albo naciśnij ten przycisk krótko, aby dalej słuchać bieżącego utworu.

Podczas krótkiego odsłuchiwania na wyświetlaczu wyświetlany jest naprzemiennie napis „SCAN” i numer bieżącego tytułu lub nazwa pliku.

Wskazówki:

• W trybie zmieniarki CD czas odsłuchu każdego tytułu wynosi ok. 10 sekund. W pozostałych trybach obsługi istnieje możliwość ustawienia czasu odsłuchu każdego tytułu (patrz punkt „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „SCAN TIME”).
• W trybie listy odtwarzania (tryb MP3) użytkownika krótkie odtworzenia dotyczą tylko tytułów z bieżącej listy odtwarzania.

Odtwarzanie utworów w kolejności losowej

Naciśnij przycisk 5 MIX (12), aby przechodzić pomiędzy trybami odtwarzania:

Tryb pracy	Wskazanie	Znaczenia
CD	MIX ALL	Mieszanie tytuław
MP3/WMA/C'n'C'1	MIX DIR2	Mieszanie tytuław z bieśćco katalogu
	MIX ALL2	Mieszanie tytuław z calgo nośnika danych
CDC	MIX CD	Mieszanie tytuław z bieśćj płyty CD
	MIX ALL	Mieszanie tytuław z wszystych pły t CD
Ogólny	MIX OFF	Zwykle odztwarzanie

W trybie C'n'C, zależnie od podłączonego urządzenia, mogą być dostępne dodatkowe tryby odtwarzania. 2 Nie dotyczy trybu listy odtwarzania MP3

Gdy włączona jest funkcja MIX, na wyświetlaczu pojawia się symbol MIX.

Wielokrotne odtwarzanie pojedynczych utworów, płyt CD lub katalogów

Naciśnij przycisk 4 RPT (12), aby przełączać między trybami odtwarzania

Tryb pracy	Wskazanie	Znaczenia
CD	RPT OFF	Powtórne odtwa-rzanie utworu
MP3/WMA/C'n'C1	RPT TRACK	Powtórne odtwa-rzanie utworu
	RPT DIR2	Powtórne odtwa-rzanie katalogu
CDC	RPT TRACK	Powtórne odtwa-rzanie utworu
	RPT DISC	Powtórne odtwo-rzenie płyty CD
Ogólny	RPT OFF	Zwykle odtwarzanie

1 W trybie C'n'C, w zależności od podłączonego urządzenia, mogą być dostępne dodatkowe tryby odtwarzania. 2 Nie dotyczy trybu listy odtwarzania MP3

Jeśli włączona jest funkcja RPT, na wyświetlaczu pojawia się symbol RPT.

Ustawianie wskazań

Naciśnij przycisk DIS/ESC ⑬ jeden lub kilka razy, aby wybierać między tymi wskazaniami

Tryb pracy	Wskazanie	Znaczenie
CD	T 01 02:15	Numer tytułu i czas odtwa-rzania
	T 01 18:33	Numer utworu i godzina
MP3/WMA/C'n'C	01 ABC	Nazwa pliku
	ABCDEF	Wykonawca1
	ABCDEF	Nazwa albumu1
	PLAY 02:15	Czas odtwarzania
	CLK 18:33	Godzina
CDC	T 01 02:15	Numer tytułu i czas odtwarzania
	T 01 18:33	Numer utworu i godzina
	CD 02T 03	Numer CD i numer tytułu

1 Wykonawca i nazwa albumu muszą być zapisane jako znacznik ID3-Tag i są wyświetlane tylko przez ok. 10 sekund, z ewentualnym przewijaniem tekstu na wyświetlaczu; w przeciwnym razie wyświetlana jest nazwa pliku.

Wskazówka

Wyświetlanie tekstu CD zapisanego na płycie audio CD można włączać i wyłączać (patrz rozdział „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „CD TEXT”). Przy włączonej funkcji tekstu CD na początku każdego tytułu wyświetlany jest odpowiedni tekst CD, ewentualnie tekst przewijany.

Bluetooth®

Radio samochodowe może łączyć się przez Bluetooth® z innymi urządzeniami obsługującymi system Bluetooth®, na przykład telefonem komórkowym lub odtwarzaczem MP3. W ten sposób można używać radia samochodowego posiadającego wbudowany mikrofon jako urządzenie głośnomówiące dla połączonych z nim telefonów komórkowych, sterować urządzeniami wysyłanymi z innych urządzeń

Bluetooth® i odtwarzanie go przez głośniki radia samochodowego (funkcja Bluetooth® Streaming).

Technologia Bluetooth® to bezprzewodowe połączenia o małym zasięgu. Dlatego urządzenia Bluetooth®, aby mogły nawiązać i utrzymać połączenia z radiem samochodowym, muszą znajdować się w jego pobliżu (wewnątrz pojazdu).

Aby nawiązać połączenia przez Bluetooth®, należy najpierw sprzęgnąć ze sobą radio samochodowe i urządzenia Bluetooth®. Po sprzężeniu urządzeń zostaje od razu automatycznie utworzone połączenie Bluetooth®. Połączenie to trwa, jak długo urządzenia Bluetooth® znajdują się w zasięgu. Przerwane połączenie, np. gdy znajdziesz się z telefonem komórkowym poza zasięgiem, zostanie znów odbudowane, gdy tylko ponownie będziesz w zasięgu.

Z radiem samochodowym może być jednocześnie połączony tylko jeden telefon komórkowy i tylko jedno urządzenie wysyłające strumień danych audio. Z chwilą połączenia nowego urządzenia z radiem samochodowym następuje automatyczne przerwanie połączenia z aktualnie połączonym urządzeniem. Radio samochodowe umożliwia jednak sprzęganie nawet 5 różnych urządzeń Bluetooth®, a każde z tych urządzeń może później szybko i wygodnie połączyć się z powrotem z radiem. W przypadku sprzężenia szóstego urządzenia, Bluetooth® odłączy to urządzenie, które zostało sprzężone jako pierwsze.

Menu Bluetooth®

Menu Bluetooth® zawiera wszystkie funkcje umożliwiające sprzęganie i obsługę urządzeń Bluetooth® oraz zarządzanie nimi.

Wywołanie menu Bluetooth®

Naciśnij przycisk MENU-OK 15. Naciśnij przycisk ⑥, aby wybrać punkt menu „BLUETOOTH”. Naciśnij przycisk > 14, aby otworzyć menu Bluetooth. Naciskaj przycisk ¹⁶ / A² tyle razy, aż wybierzesz zadany punkt menu.

Wskazówki:

• Wyjście z menu Bluetooth® następuje automatycznie po ok. 30 sekundach od ostatniego naciśnięcia przycisku, następuje wówczas powrót do wskazań bieżącego źródła dźwięku. Gdy proces Bluetooth® jest w toku (np. trwa przywracanie połączenia z ostatnio podłączanym urządzeniem), funkcje menu Bluetooth® są zablokowane. Jeśli w tym czasie nastąpi próba otwarcia menu Bluetooth®, na wyświetlaczu zostanie wyświetlony komunikat „INK BUSY”. Aby powrócić do aktualnego źródła dźwięku, naciśnij przycisk DIS/ESC (13). Aby wyłączyć Bluetooth i otworzyć menu Bluetooth, naciśnij przycisk

Wyjście z menu Bluetooth®

Naciśnij przycisk DIS/ESC (13), aby wyjść z menu Bluetooth®.

Parowanie i podłączanie urządzenia

Parowanie i podłączanie telefonu komórkowego

W menu Bluetooth® wybierz pozycję „PAIR”. Naciśnij przycisk > ⑭, aby otworzyć podmenu.

Wybrany został punkt menu „PHONE” (Telefon).

Naciśnij przycisk > ⑭, aby sparować telefon komórkowy. Na wyświetlaczu pojawia się komunikat „PAIRING”, a symbol Bluetooth® miga. Teraz przez ok. 2 minuty trwa rozpoznawanie radia samochodowego przez telefon komórkowy i nawiązywanie połączenia. Wyszukaj radio samochodowe za pomocą telefonu komórkowego (Nazwa Bluetooth®: TORONTO 400 BT). Gdy telefon komórkowy znajdzie radio samochodowe i ma zostać nawiązane połączenie, na wyświetlaczu pojawia się napis „ENTER PIN” i kod PIN „1234”.

Nawiąż połączenie z telefonu komórkowego. Wprowadź przy tym wyświetlony przez radio samochodowe kod PIN.

Na wyświetlaczu zostanie wyświetlony komunikat „PAIRED” (Sprzężone), a następnie sprzężenie radia samochodowego z telefonem komórkowym i nawiązanie między nimi połączenia.

Wskazówka:

Jeśli nie można nawiązać połączenia, to przez chwilę wyświetlany jest komunikat „CONN. FAIL” (Nieudane połączenie).

Sprzęganie i podłączanie urządzenia z funkcją Bluetooth® Streaming

W menu Bluetooth® wybierz pozycję „PAIR”. Naciśnij przycisk > ⑭, aby otworzyć podmenu.

Wybrany zostanie punkt menu „PHONE” (Telefon).

Naciśnij przycisk 16, aby wybrać punkt menu „STREAMING”. Naciśnij przycisk > ⑭, aby sprzęgnąć urządzenie wysyłające strumień danych.

Na wyświetlaczu zostanie wyświetlony aktualnie zapamiętany kod PIN (standardowo „1234”). Jeśli to wymagane, wpisz kod PIN urządzenia wysyłającego strumień danych.

Naciśnij przycisk 空 16 /A ② tyle razy, aż na bieżącej pozycji zostanie wyświetlona żądana cyfra. Naciśnij przycisk < 5 / > 14, aby przechodzić pomiędzy czterema pozycjami kodu PIN. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wprowadzony kod PIN.

Wskazówka:

Nie wszystkie urządzenia do strumieniowego przesyłania danych wymagają wprowadzenia swojego kodu PIN w radioodbiorniku samochodowym. Natomiast w przypadku niektórych urządzeń konieczne jest wpisanie kodu PIN radia samochodowego. W przypadku takich urządzeń wystarczy po prostu zatwierdzić

bieżący kod PIN radia samochodowego przyciskiem MENU·OK ⑤, a następnie wprowadzić ten kod do zewnętrznego urządzenia.

Na wyświetlaczu pojawi się komunikat „PAIRING”, a symbol Bluetooth® miga. Teraz przy rozstawie radia samochodowego następuje przygotowanie do strumieniowego przesyłania danych i nawiązywanie połączenia.

Wyszukaj za pomocą zewnętrznego urządzenia radio (nazwa Bluetooth®: „TORONTO 400 BT”) i nawiąż połączenie. Jeśli to wymagane, wprowadź przy tym kod PIN radia samochodowego.

Na wyświetlaczu zostanie wyświetlony komunikat „PAIRED” (Sprzężone), a następnie „CONNECTED” (Połączone), gdy tylko nastąpi sprzężenie radia samochodowego z urządzeniem zewnętrznym i nawiązanie między nimi połączenia.

Wskazówki:

Jeśli nie można nawiązać połączenia, to przez chwilę wyświetlany jest komunikat „CON FAIL" (Nieudane połączenie).

Funkcje telefonu

Odbieranie / odrzucanie połączenia przychodzącego

Przy połączeniu przychodzącym, na wyświetlaczu pojawiają się naprzemiennie napisy „INCOMING" (Przychodzące) i numer abonenta wywołującego. Źródło dźwięku zostaje wyciszone, a w głośnikach radia samochodowego słychać dźwięk połączenia telefonicznego.

Wskazówki:

Jeśli numer abonenta nie jest ujawniany, to zamiast numeru na wyświetlaczu pojawia się komunikat „PRIVATE NUMBER" (Numer zastrzeżony). Jeśli numer abonenta jest zapisany wraz z jego nazwą, wyświetlona zostaje zapisana nazwa wraz z numerem (patrz punkt „Zapisywanie numeru telefonu").

Naciśnij przycisk 18, aby odebrać połączenie.

Na wyświetlaczu wyświetlany jest komunikat „CALL" i bieżący czas rozmowy.

Naciśnij przycisk ⑦, aby odrzucić połączenie lub zakończyć bieżącą rozmowę.

Na wyświetlaczu wyświetlany jest komunikat „CALL END".

Wykonywanie połączenia

Z menu Bluetooth® wybierz punkt menu "DIAL NEW". Naciśnij przycisk 14.

Możesz teraz wpisać numer telefonu o długości do 20 cyfr:

Naciskaj przycisk 空 16 /A ② tyle razy, aż na bieżącej pozycji zostanie wyświetlona żądana cyfra. Naciskaj przycisk < 5/1 > / 14/1 , aby przełączać pomiędzy poszczególnymi pozycjami numeru. Naciśnij przycisk ⑧, aby wybrać wpisany numer.

Na wyświetlaczu wyświetlany jest naprzemiennie komunikat „OUTGOING” i wybierany numer.

Wskazówka:

Jeśli wybierany numer jest zapisany wraz z nazwą, wyświetlona zostaje zapisana nazwa wraz z numerem (patrz punkt „Zapisywanie numeru telefonu”).

Z chwilą, gdy rozmówca odbierze połączenie, na wyświetlaczu wyświetlany jest naprzemiennie komunikat „CALL” i bieżący czas połączenia.

Zapisywanie numeru telefonu

Z menu Bluetooth® wybierz punkt menu "DIAL NEW". Naciśnij przycisk 14.

Możesz teraz wpisać numer telefonu o długości do 20 cyfr:

Naciskaj przycisk 空 16 /A ② tyle razy, aż na bieżącej pozycji zostanie wyświetlona żądana cyfra. Naciskaj przycisk < 5 / > (14), aby przechodzić pomiędzy poszczególnymi pozycjami numeru. Aby zapisać sam numer, naciśnij i przytrzymaj na ok. 2 sekundy żądany przycisk pamięci 1-5⑫.

-lub-

Naciśnij przycisk MENU*OK (15), aby wprowadzić nazwę dla danego wpisu.

Możesz teraz wpisać nazwę o długości do 9 cyfr:

Naciskaj przycisk √16 / √2 tyle razy, aż na bieżącej pozycji zostanie wyświetlony żądany znak. Naciskaj przycisk < 5 > / > 14 , aby przechodzić pomiędzy pozycjami nazwy. Aby zapisać numer i nazwę, naciśnij i przytrzymaj na ok. 2 sekundy żądany przycisk pamięci 1-5⑫

Wskazówka:

Numer zapisany wcześniej pod danym przyciskiem zostanie zastąpiony nowym.

Szybkie wybieranie

Szybkie wybieranie umożliwia wybranie numeru ostatnio wybieranego lub zapisanego w pamięci (patrz rozdział „Zapisywanie numeru telefonu”).

Naciśnij przycisk 18.

Na wyświetlaczu zostanie wyświetlony ostatnio wybierany numer.

Wskazówki:

Jeśli do radia nie jest aktualnie podłączony telefon komórkowy, zostaje wyświetlone menu Bluetooth®. Wybrany zostaje punkt menu „PAIR”.

W razie potrzeby naciśnij przycisk pamięci 1-5⑫, aby wywołać zapisany pod nim numer. Naciśnij przycisk 18, aby wybrać numer. Na wyświetlaczu wyświetlany jest naprzemiennie komunikat „OUTGOING” i wybierany numer.

Tryb Bluetooth® Streaming

Uruchamianie trybu Bluetooth® Streaming

Naciśnij przycisk SRC ⑥ tyle razy, aż na wyświetlaczu zostanie wyświetlony napis „BT STREAM”. Rozpocznie się odtwarzanie.

Wskazówki:

Tryb Bluetooth® Streaming można wybrać tylko wówczas, gdy podłączone jest odpowiednie urządzenie z obsługą strumieniowego przesyłania danych. - Jeśli połączenie z urządzeniem nadającym strumień danych zostanie przerwane podczas odtwarzania, zostanie na krótko wyświetlony komunikat „CON LOST” (Połączenie utracone), a radio samochodowe przełączy się na poprzednie źródło dźwięku.

Wybór utworu

Naciśnij krótko przycisk <5/>14, aby przejść do poprzedniego / następnego utworu.

Pozostałe funkcje menu Bluetooth®

Zmiana kodu PIN Bluetooth®

Radio samochodowe posiada fabryczny kod PIN Bluetooth® „1234", który trzeba wprowadzić np. do telefonu komórkowego podczas sprzęgania go z urządzeniem. Ten kod PIN można zmienić.

Z menu Bluetooth® wybierz pozycję „PIN EDIT". Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk √16 / √2 tyle razy, aż na bieżącej pozycji zostanie wyświetlona żądana cyfra. Naciskaj przycisk < 5 / > 14, aby przechodzić pomiędzy czterema pozycjami kodu PIN. Naciśnij przycisk MENU-OK 15.

Zarządzanie sprzężonymi urządzeniami

Menu Bluetooth® służy do zarządzania sprzężonymi urządzeniami Bluetooth® (telefonami komórkowymi i urządzeniami do strumieniowego przesyłania dźwięku).

Sprzężone urządzenia wyświetlane są na liście telefonów komórkowych ("PHN LIST") i urządzeń typu Streaming ("STR LIST"). Tutaj można:

• Przerwać połączenie z aktualnie podłączonym urządzeniem Bluetooth®
• Nawiązać połączenie z jednym ze sprzężonych urządzeń Bluetooth®
• Przerwać przyłączenie z urządzeniem Bluetooth®

Z menu Bluetooth® wybierz punkt „PHN LIST” lub „STR LIST". Naciśnij przycisk > ⑭, aby otworzyć podmenu.

Zostaje wyświetlone pierwsze z urządzeń na liście.

Wskazówka:

Jeśli nie jest sprzężone żadne urządzenie, zostanie na krótko wyświetlony komunikat „EMPTY" (Lista pusta).

Jeśli potrzeba, naciskaj przycisk _⑥ / A 2 tyle razy, aż zostanie wyświetlone żądane urządzenie.

Dostępne na następujące opcje:

Naciśnij przycisk 18, aby podłączyć wyświetlane urządzenia.

Na wyświetlaczu zostanie wyświetlony napis "CONNECTING" ("Nawiązywanie połączenia"). Gdy urządzenie zostanie podłączone, zostaje wyświetlony na krótko napis "CONNECTED" (Podłączone) i następuje powrót do menu Bluetooth. Jeśli urządzenie jest już podłączone, zostaje wyświetlony na chwilę napis "CON EXIST" (Połączenie istnieje) i następuje powrót do listy sparowanych telefonów komórkowych lub urządzeń do strumieniowego przesyłania danych.

Naciśnij przycisk ← 17, aby rozłączyć połączenie ze wskazywanym urządzeniem.

Na wyświetlaczu zostanie na krótko wyświetlony napis „DISCONNECTED" (Rozłączone) i następuje powrót do menu Bluetooth®. Jeśli urządzenie nie było podłączone, zostaje wyświetlony na chwilę napis „NO CONNECT" (Brak połączenia) i następuje powrót do listy sparowanych telefonów komórkowych lub urządzeń do strumieniowego przesyłania danych.

Naciśnij i przytrzymaj na ok. 2 sekundy przycisk ⑦ aby odłączyć wyświetlane urządzenia.

Na wyświetlaczu pojawi się na chwilę napis „DELETED” (Usunięto) i następuje powrót do menu Bluetooth®.

Odłączenie wszystkich sparowanych urządzeń

Z menu Bluetooth® wybierz pozycję „DELETE ALL". Naciśnij przycisk>⑭4, aby odłączyć wszystkie podłączone urządzenia.

Na wyświetlaczu zostanie wyświetlony napis "CONFIRM" (Potwierdź).

Naciśnij ponownie przycisk>⑭4.

Na wyświetlaczu pojawi się na krótko komunikat „DELETED" (Usunięto).

Zewnętrzne źródła dźwięku

Przednie gniazdo AUX-IN

Niebezpieczeństwo! Podwyższone niebezpieczeństwo obrażeń ciała przy wtyczce.

W razie wypadku wystająca wtyczka w przednim gnieździe AUX-IN może być przyczyną obrażeń. Stosowanie prostej wtyczki lub adaptera zwiększa niebezpieczeństwo obrażeń.

Z tego względu zalecamy stosowanie wtyczek kątowych, w jakie zaopatrzony jest np. przewód firmy Blaupunkt (7 607 001 535) zawarty w dostawie.

Gdy tylko do gniazda Front-AUX-IN podłączone zostanie zewnętrzne źródło dźwięku, np. przenośny odtwarzacz CD/MiniDisc lub MP3, można je wybrać za pomocą przycisku SRC ⑥. Na wyświetlaczu pojawi się „FRONT AUX".

Tylne wejście AUX:

Tylne wejście AUX (Rear-AUX-IN) umożliwia podłączenie do radia samochodowego różnych zewnętrznych źródeł dźwięku:

• Urządzenia z obsługą standardu C'n'C z oferty wyposażenia Blaupunkt (np. urządzenia Bluetooth®/USB z obsługą C'n'C lub interfejs iPod®/USB; C'n'C = Command and Control). Zmieniarka CD
• Inne zewnętrzne źródła dźwięku, np. przenośne odtwarzacze CD, odtwarzacz MiniDisc, odtwarzacz MP3 lub niekompatybilny z C'n'C interfejs Blaupunkt.

Wskazówka:

Do przyłączenia zewnętrznego źródła dźwięku przez tylne wejście AUX potrzebny jest specjalny przewód-adapter. Przewód ten (nr zam. Blaupunkt: 7 607 897 093) można nabyć w sklepie specjalistycznym Blaupunkt.

Przed podłączeniem danego urządzenia sprawdź najpierw tryb tylnego wejścia AUX i w razie potrzeby zmień ustawienie (patrz Rozdział „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „CDC"). Pamiętaj, że ustawienie możesz zmienić tylko wtedy, gdy do tylnego wejścia AUX nie jest podłączone żadne urządzenie. Wcześniej musisz odłączyć wszelkie podłączone urządzenia, przy wyłączonym radiu samochodowym.

Uruchamianie trybu C'n'C

Naciśnij przycisk SRC ⑥ tyle razy, aż na wyświetlaczu pojawi się nazwa urządzenia podłączonego przez interfejs C'n'C.

Rozpocznie się odtwarzanie.

Wskazówki:

Tryb C'n'C można wybrać tylko wówczas, gdy odpowiednie urządzenie podłączone jest przez interfejs kompatybilny z C'n'C. W celu obsługi radia w trybie C'n'C przeczytaj Rozdział „Tryb CD/MP3/WMA/C'n'C/zmieniarki CD”. - Przy użyciu odpowiedniego przewodu-adaptera możliwe jest podłączenie do radia samochodowego do 3 interfejsów Blaupunkt kompatybilnych z C'n'C. Aby radio samochodowe mogło rozpoznać poszczególne interfejsy, każdemu z interfejsów należy przypisać indywidualny numer urządzenia (patrz punkt „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „C'N'C”).

Uruchamianie trybu AUX

Naciśnij przycisk SRC ⑥ tyle razy, aż na wyświetlaczu pojawi się napis „CDC/AUX”.

Rozpocznie się odtwarzanie.

Wskazówki:

Temu wejściu AUX możesz przypisać własną nazwę, która będzie wyświetlana na wyświetlaczu w trybie AUX po wybraniu podłączonego źródła dźwięku (patrz Rozdział „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „AUX EDIT”).

Ustawienia dźwięku

W menu Audio można zmieniać następujące ustawienia dźwięku:

• Ustawianie poziomu tonów niskich i wysokich
• Równoważenie głośności kanału lewego i prawego (Balance) lub głośników przednich i tylnych (Fader)
• Regulacja podbicia tonów niskich przy minimalnej głośności (X-Bass).

Rozszerzone menu Audio umożliwia ponadto wprowadzanie następujących ustawień:

Regulacja 3-pasmowego korektora dźwięku:

• Regulacja poziomu tonów średnich.
• Wybór częstotliwości tonów niskich, średnich i wysokich.
• Ustawianie współczynnika jakości dla tonów niskich i średnich.

Wprowadzanie rozszerzonych ustawień funkcji X-Bass (poziomu i częstotliwości) - Wybór wstępnych ustawień korektora dźwięku

Wskazówka:

Ustawienia tonów niskich, średnich i wysokich są zapamiętywane oddzielnie dla każdego ze źródeł dźwięku.

Wywoływanie i opuszczanie menu Audio

Naciśnij przycisk MENU-OK (15), aby otworzyć menu użytkownika.

Naciskaj przycisk V (16) / A (2) tyle razy, aż wybierzesz punkt menu „AUDIO”. Naciśnij przycisk ≥ (14), aby otworzyć menu ustawień dźwięku. Naciskaj przycisk V (16) / A (2) tyle razy, aż wybierzesz zadany punkt menu. Wprowadź ustawienie (patrz kolejny fragment). Naciśnij przycisk MENU-OK (15), aby wybrać inny punkt menu.

-lub-

Naciśnij przycisk DIS/ESC (13), aby opuścić menu.

Wskazówka:

Wyjście z menu następuje automatycznie po ok. 15 sekundach od ostatniego naciśnięcia przycisku, następuje wówczas powrót do wskazań bieżącego źródła dźwięku.

Wprowadzanie ustawień w menu Audio

BASS

Poziom tonów niskich. Ustawienia: -7 do +7.

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk √16 / √2 , aby wypróbować ustawienie.

TREBLE

Poziom tonów wysokich. Ustawienia: -7 do +7.

Naciśnij przycisk 14 ,aby otworzyć podmenu. Naciśnij przycisk √16 / √2 , aby wypróbować ustawienie.

BALANCE

Rozkład dźwięku kanału lewego i prawego. Ustawienia: od L9 (kanał lewy) do R9 (kanał prawy).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk √16 / √2 , aby wypróbować ustawienie.

FADER

Rozkład głośności przód-tył. Ustawienia: od R9 (tył) do F9 (przód).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk √16 / √2 , aby wypróbować ustawienie.

X-BASS

Podbicie tonów niskich przy mniejszej głośności. Ustawienia: od 0 (wył.) do 3 (najmniejsze podbicie).

Naciśnij przycisk ≥ 14 ,aby otworzyć podmenu. Naciśnij przycisk √16 / √2 , aby wypróbować ustawienie.

Wywoływanie i opuszczanie rozszerzonego menu Audio

Z menu Audio wybierz punkt „ENHANCED". Naciśnij przycisk > ⑭, aby otworzyć menu ENHANCED. Naciskaj przycisk ¹⁶ / A² tyle razy, aż wybierzesz żądany punkt menu. Wprowadź ustawienie (patrz kolejny fragment). Naciśnij przycisk MENU·OK (15), aby wybrać inny punkt menu.

-lub-

Naciśnij przycisk DIS/ESC ⑬, aby opuścić menu.

Wprowadzanie ustawień w rozszerzonym menu Audio

E-BASS

Ustawianie częstotliwości niskiej i współczynnika jakości. Ustawienia:

Częstotliwość tonów niskich: 60/80/100/200 Hz Współczynnik jakości: 1,0/1,25/1,5/2,0 Naciśnij przycisk > ⑭, aby otworzyć podmenu E-BASS.

Naciśnij przycisk / A, aby przechodzić między podmenu „FREQ" (Częstotliwość) i QFAC (Współczynnik jakości). Naciskaj przycisk < 5 / > 14, aby przełączać się między dostępnymi ustawieniami podmenu.

E-TREBLE

Ustawienie częstotliwości tonów wysokich. Ustawienia: 10/12,5/15/17,5 kHz.

Naciśnij przycisk > ⑭, aby otworzyć podmenu E-TREBLE. Naciskaj przycisk < 5 / > 14 , aby przełączać się między dostępnymi ustawieniami podmenu.

E-MIDDLE

Ustawienie poziomu i częstotliwości tonów średnich oraz współczynnika jakości. Ustawienia:

• Poziom tonów średnich: od -7 do +7 Częstotliwość tonów średnich: 0,5/1,0/1,5/2,5 kHz Współczynnik jakości: 0,5/0,75/1,0/1,25

Naciśnij przycisk > ⑭, aby otworzyć podmenu E-MIDDLE. Naciśnij przycisk √16 / √2 , aby przełączać się między menu „GAIN" (Poziom), "FREQ" (Częstotliwość) i QFAC (Współczynnik jakości). Naciskaj przycisk < 5 / > 14, aby przełączać się między dostępnymi ustawieniami podmenu.

E-XBASS

Ustawianie poziomu i częstotliwości dla funkcji X-Bass. Ustawienia:

• Poziom X-Bass: od 0 (wył.) do 3. Częstotliwość X-Bass: 30/60/100 Hz. Naciśnij przycisk > ⑭, aby otworzyć podmenu E-XBASS. Naciskaj przycisk 工 1 6 /A ②, aby przejść pomiędzy podmenu "GAIN" (Poziom) i "FREQ" (Częstotliwość).

Naciskaj przycisk < 5 / > 14, aby przełączać się pomiędzy dostępnymi ustawieniami podmenu.

PRESETS

Wybór wstępnych ustawień korektora dźwięku. Ustawienia: POP, ROCK, CLASSIC, P-EQ OFF (brak wstępnego ustawienia).

Naciśnij przycisk > ⑭, aby otworzyć podmenu PRESETS. Naciskaj przycisk V/AB ②, aby przechodzić pomiędzy ustawieniami.

Ustawienia użytkownika

Wywoływanie i opuszczanie menu użytkownika

Naciśnij przycisk MENU·OK (15), aby otworzyć menu. Naciskaj przycisk √16 / √2 tyle razy, aż wybierzesz żądany punkt menu. Wprowadź ustawienie (patrz kolejny fragment). Naciśnij przycisk MENU·OK ⑤, aby wybrać inny punkt menu - lub - Naciśnij przycisk DIS/ESC ⑬, aby opuścić menu.

Wskazówka:

Wyjście z menu następuje automatycznie po ok. 15 sekundach od ostatniego naciśnięcia przycisku, następuje wówczas powrót do wskazań bieżącego źródła dźwięku.

Wprowadzanie ustawień w menu użytkownika

CDC

Ustawianie trybu wejścia AUX. Ustawienia: ON (umożliwiający podłączenie zmieniarki CD lub innego zewnętrznego źródła dźwięku), OFF (umożliwiający podłączenie interfejsu Blaupunkt z obsługą funkcji C'n'C).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK ⑮, aby zatwierdzić wybrane ustawienie.

Radio samochodowe wyłącza się automatycznie i włącza po naciśnięciu z wybranym ustawieniem.

CN'C

Przydzielanie interfejsom z obsługą funkcji C'n'C (C'n'C = Command and Control) indywidualnych numerów urządzenia. Długość: 4 pozycje, cyfry: 0-9, A-F (system szesnastkowy).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk XV 16/7 ②, aby wybrać interfejs (.DEV 1 - 3"). Naciśnij przycisk > ⑭, aby zmienić numer urządzenia. Naciśnij przycisk 5 /> 14, aby przechodzić pomiędzy pozycjami.

Znak na wybranej pozycji miga, gdy zostanie wybrany.

Naciśnij przycisk ⁽¹⁶⁾ / A⁽²⁾ , aby wybrać cyfrę na wybranej pozycji. Naciśnij przycisk MENU·OK 15 , aby potwierdzić wprowadzony numer urządzenia.

CDTEXT

Włączanie lub wyłączanie wyświetlania tekstu CD. Ustawienia: ON (wł.). OFF (wył.).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU-OK ⑲ aby zatwierdzić wybrane ustawienie.

TA VOLUME

(tylko dla strefy odbioru tunera „EUROPE”)

Ustawienie minimalnej głośności komunikatów drogowych. Ustawienia: 1-50.

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk 16 / A 2 lub obracaj regulatorem głośności 4, aby wprowadzić ustawienie.

SENS

Możliwe tylko w trybie obsługi radia FM: Ustawienie czułości wyszukiwania stacji. Ustawienia: LO1 (najniższa) - H16 (najwyższa).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk Y 16/7 ②, aby wprowadzić ustawienie.

SCAN TIME

Ustawienie czasu odsłuchu w odstępach 5-sekundowych. Ustawienia: 5-30.

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk Y 16/ A ②, aby wprowadzić ustawienie.

CLOCK SET

Ustawienie godziny.

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk < 5 / > 14, aby przejść ze wskazania godziny do wskazania minut.

Wskazanie minut lub godziny miga, gdy zostanie wybrane.

Naciskaj przycisk √16 / √2, aby ustawić minuty lub godzinę. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wprowadzoną godzinę.

Wskazówka:

W 12-godzinnym trybie czasu (12H MODE), po wskazaniu godziny wyświetlana jest litera „A" dla godzin przedpołudniowych lub „P" dla godzin popołudniowych.

12H/24H MODE

Wybór 12- lub 24-godzinnego trybu czasu. Ustawienia: 12H, 24H.

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami.

CLOCK

Włączanie lub wyłączanie wyświetlania godziny przy wyłączonym radioodbiorniku wyłączonym za pomocą zapłonu. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk ≥ 14, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wybrane ustawienie.

BEEP

Włączanie lub wyłączanie sygnału potwierdzenia. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk ≥ 14, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wybrane ustawienie.

MUTE LVL

Ustawianie głośności wyciszonego dźwięku. Ustawienia: 0-50.

Naciśnij przycisk > 14, aby otworzyć podmenu. Naciskaj przycisk √16/√2 lub obracaj regulatorem głośności 4, aby wprowadzić ustawienie.

ON VOLUME

Ustawianie głośności przy włączaniu. Ustawienia: 0 - 50 lub LAST VOL (głośność ustawiona ostatnio przy włączaniu radia samochodowego). W przypadku ustawienia „LAST VOL“, głośność przy włączaniu ograniczona jest do maks. wartości 25.

Naciśnij przycisk ≥ 14, aby wybrać ustawienie "LAST VOL". -lub- Naciśnij przycisk < 5, aby ustawić głośność przy włączaniu w zakresie od 0 do 50. Naciskaj przycisk √16/√2 lub obracaj regulatorem głośności 4, aby wprowadzić ustawienie.

REG (tylko dla strefy odbioru tunera „EUROPE")

Możliwe tylko w trybie obsługi radia FM: włączanie lub wyłączanie funkcji regionalnej. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > 14, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami.

PTY LANG (tylko dla strefy odbioru tunera „EUROPE")

Możliwe tylko w trybie obsługi radia FM: wybór języka wyświetlania typów programu. Ustawienia: ENGLISH, FRANCAIS, DEUTSCH.

Naciśnij przycisk > 14, aby otworzyć podmenu. Naciskaj przycisk V/AB②, aby przechodzić pomiędzy ustawieniami.

PTY (tylko dla stref odbioru tunera „EUROPE”, „USA” i „S AMERICA")

Możliwe tylko w trybie obsługi radia FM: włączanie lub wyłączanie funkcji PTY. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami.

DISP COL

Ustawienie koloru podświetlania wyświetlacza jako mieszaniny kolorów podstawowych: czerwonego (R), zielonego (G) i niebieskiego (B). Usta

wienia: dla poszczególnych składowych R, G i B w zakresie od 0 do 16.

Naciśnij przycisk < 5 , aby przejść do podmenu „4096 COL" (regulacja składowych R, G, i B) lub przycisk > [14], aby przejść do podmenu „256 COL" (ustawienia składowych R i G, B pozostaje niezmienione). Naciśnij przycisk ≥ 14 , aby otworzyć podmenu. Naciskaj przycisk < 5 / > 14 , aby przechodzić pomiędzy poszczególnymi kolorami. Wartość wybranego koloru miga. Naciskaj przycisk X¹⁶ / A² , aby ustawić wartość wybranego koloru. Naciśnij przycisk MENU-OK ⑤ aby zatwierdzić wybrane ustawienie.

SCAN

Włączanie lub wyłączanie ciągłej zmiany koloru podświetlania wyświetlacza. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK ⑤ aby zatwierdzić wybrane ustawienie.

W przypadku ciągłej trwałej zmiany koloru, kolor podświetlenia zmienia się w sposób ciągły w zakresie całego widma barw.

COL SCAN

Naciśnij przycisk, aby ustawić kolor podświetlania wyświetlacza podczas wyszukiwania kolorów.

Naciśnij przycisk >⑭, aby rozpocząć wyszukiwanie kolorów. Na wyświetlaczu pojawiają się naprzemiennie wskazania „SCANNING” i „OK (MENU)”, a kolor podświetlenia wyświetlacza zmienia się w sposób ciągły. Naciśnij przycisk MENU·OK (15), aby wybrać aktualnie ustawiony kolor.

DIM DAY/DIM NIGHT

Ustawienie jasności wyświetlacza w porze dnia (DIM DAY) lub nocy (DIM NIGHT). Ustawienia: 1-16.

Naciśnij przycisk >⑭, aby otworzyć podmenu. Naciśnij przycisk √16/√2, aby wybrać ustawienie.

Gdy radio samochodowe podłączone jest zgodnie z opisem w instrukcji montażowej i pojazd posiada odpowiednie przyłącze, przełączanie jasności wyświetlacza na dzień/noc następuje przy włączeniu lub wyłączeniu oświetlenia pojazdu.

AUXEDIT

Wprowadzenie nazwy wejścia AUX w trybie AUX. Długość: 9 pozycji; znaki: A-Z, 0-9.

Naciśnij przycisk >⑭, aby otworzyć podmenu. Naciśnij przycisk <5>/>⑭, aby przechodzić między pozycjami.

Znak na wybranej pozycji miga, gdy zostanie wybrany.

Naciśnij przycisk V(16)/A(2), aby wybrać cyfrę na wybranej pozycji. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wprowadzoną nazwę.

TRAF

(tylko dla strefy odbioru tunera „EUROPE”)

Możliwe tylko w trybie obsługi radia FM: włączanie lub wyłączanie priorytetu komunikatów drogowych. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk >⑭, aby otworzyć podmenu. Naciskaj przycisk >⑭, aby przechodzić między ustawieniami.

RDS

(tylko dla strefy odbioru tunera „EUROPE”)

Możliwe tylko w trybie obsługi radia FM: włączanie lub wyłączanie funkcji RDS. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami.

Ustawienia fabryczne

Ustawienie fabryczne w menu użytkownika:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TA VOL	20
RDS	ON
REG*	ON
TRAF*	OFF

• Tylko dla strefy odbioru tunera „EUROPE" Istnieje możliwość przywrócenia pierwotnych ustawień fabrycznych radia samochodowego:

Naciśnij przycisk MENU-OK (15), aby otworzyć menu. Naciskaj przycisk √16 / √2 tyle razy, aż wybierzesz punkt menu „NORMSET". Naciśnij i przytrzymaj przycisk MENU·OK⑤ przez więcej niż 4 sekundy

Na wyświetlaczu pojawi się krótko „NORM ON". Radio samochodowe wyłącza się automatycznie i włącza ponownie z ustawieniami fabrycznymi.

Wskazówka:

Jeśli naciśniesz i przytrzymasz przycisk MENU-OK 15 przez krócej niż 4 sekundy, na wyświetlaczu pojawi się wskazanie „NORM OFF" i zostaną zachowane dotychczasowe ustawienia.

Przydatne informacje

Gwarancja

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Produkty zakupione poza Unią Europejską podlegają gwarancji, która wystawiana jest przez nasze przedstawicielstwo w danym kraju.

Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.com lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Serwis

W niektórych krajach firma Blaupunkt oferuje serwis naprawczy i dostawczy.

Pod adresem www.blaupunkt.com możesz sprawdzić, czy ten serwis znajduje się w Twoim kraju.

Serwis dostawczy można zamówić przez Internet.

Dane techniczne

Napięcie zasilające

Napięcie robocze: 10,5 - 14,4 V

Pobór prądu

Podczas pracy: 10 A

10 sek. po wyłączeniu: < 3,5 mA

Wzmacniacz

Moc wyjściowa: 4 × 26 wat sinus przy

14,4 V przy 4 omach.

4 × 50 W maks. moc

Tuner

Zakresy fal dla Europy i Tajlandii:

FM: 87,5-108 MHz

AM (fale średnie): 531 - 1602 kHz

Zakresy fal dla USA:

UKF (FM): 87,7 - 107,9 MHz

AM (fale średnie): 530 - 1710 kHz

Zakresy fal dla Ameryki Południowej:

UKF (FM): 87,5 - 107,9 MHz

AM (fale średnie): 530 - 1710 kHz

FM - pasmo przenoszenia:

30-15000 Hz

CD

Pasmo przenoszenia: 20 - 20 000 Hz

Pre-amp Out

4 kanały: 2V

Czułość na wejściu

Tylne wejście AUX-IN: 1,2V/10kΩ

Przednie wejście AUX-IN: 500mV / 6kΩ

Wejście telefonu i

nawigacji: 10V / 1kΩ

Wymiary i ciężar

Szer. x wys. x głęb. (mm): 182 x 53 x 155

Ciężar: ok. 1,30 kg

Zmiany techniczne zastrzeżone

Aby rozłączyć połączenie z wyświetlaczem, naciśnij przycisk ⑦.

FM - zakres przenoszenia:

30-15000Hz

CD

Zakres przenoszenia:

20-20000Hz

Pre-amp Out

4 kanały: 2V

Czułość wejściowa

Tylne AUX-IN: 1,2V/10kΩ

Przednie AUX-IN: 500mV / 6kΩ

Wejście telefonu/nawigacji: 10V / 1kΩ

Wymiary i waga

S × W × H (mm): 182 × 53 × 155

PL - Instrukcja montażowa

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

- Nie podłączać wyjść samochodu do radia!

• Odłączyć biegun ujemny akumulatora! Przestrzegać wskazówek bezpieczeństwa producenta pojazdu.
• Przy wierceniu otworów uważać, aby nie uszkodzić któregoś z urządzeń podłączonych do pojazdu.
• Przekrój kabla plusowego i minusowego nie może być mniejszy niż 1,5 mm².

Odpowiedni dla danego typu pojazdu przewód-adapter można nabyć u autoryzowanego sprzedawcy produktów BLAUPUNKT.

Zależnie od marki i modelu, konstrukcja Państwa pojazdu może niekiedy odbiegać od podanego tu opisu. Firma Blaupunkt wyklucza wszelką odpowiedzialność za szkody spowodowane błędnym montażem i instalacją urządzenia.

W przypadku, gdy podane tu wskazówki nie znajdują zastosowania w Państwa pojeździe, prosimy skontaktować się z autoryzowanym sprzedawcą produktów Blaupunkt, producentem pojazdu lub zadzwonić do naszej infolinii.

Przy montażu wzmacniacza lub zmieniarki należy koniecznie najpierw podłączyć masy urządzeń, zanim połączona zostanie wtyczka do gniazda Line-In lub Line-Out.

Do masy radioodtwarzacza (obudowa) nie wolno podłączać mas innych urządzeń.

Dołączone części montażowe i połączeniowe
