Marka	Blaupunkt
Model	Hamburg SQM 23 DAB
Typ produktu	Radio samochodowe z odbiorem DAB+
Wymiary (W x S x G)	50 x 178 x 100 mm (standard 1-DIN)
Waga	Około 0,6 kg
Zasilanie	12 V DC (pojazd)
Moc wyjściowa	4 x 50 W (maks.)
Odbior radiowy	FM/AM, DAB/DAB+
Łączność	Bluetooth, USB, wejście AUX 3,5 mm
Obsługiwane formaty audio	MP3, WMA, AAC, FLAC
Główne funkcje	Radio DAB+ z preselekcjami, Bluetooth zestaw głośnomówiący, strumieniowanie audio, port USB do odtwarzania i ładowania, wejście AUX, pilot w zestawie
Wyświetlacz	Podświetlany ekran LCD z informacjami DAB (usługa, data/godzina)
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką; unikać agresywnych rozpuszczalników
Bezpieczeństwo	Odłączany panel przedni odstraszający kradzież
Części zamienne i naprawialność	Dostępne u autoryzowanych sprzedawców; standardowe złącza ISO
Gwarancja	2 lata (części i robocizna)

Często zadawane pytania - Hamburg SQM 23 DAB BLAUPUNKT

Jak zainstalować Blaupunkt Hamburg SQM 23 DAB w moim samochodzie?

Instalacja wymaga zestawu montażowego dostosowanego do Twojego pojazdu. Użyj dołączonej wiązki ISO i podłącz przewody zgodnie z kodami kolorów (czerwony: +12V po stacyjce, żółty: stały, czarny: masa). Szczegółowy schemat znajdziesz w instrukcji.

Dlaczego dźwięk jest cichy lub zniekształcony?

Sprawdź, czy głośniki są kompatybilne (4 omy). Dostosuj poziom głośności i korektory w menu audio. Upewnij się, że wyjście wzmacniacza nie jest w trybie 'liniowym'.

Jak ustawić godzinę w radiu samochodowym?

Naciśnij przycisk 'Menu' i przejdź do 'Zegar'. Użyj przycisków regulacji, aby dostosować godziny i minuty. Dostępna jest również automatyczna synchronizacja przez DAB.

Odbior DAB jest słaby, co robić?

Upewnij się, że antena DAB jest prawidłowo podłączona i ustawiona. Anteny DAB często wymagają zasilania (napięcie 5V). Sprawdź, czy wybrany jest tryb DAB i wykonaj ręczne wyszukiwanie.

Jak podłączyć telefon przez Bluetooth?

Włącz Bluetooth w telefonie. W radiu przejdź do menu Bluetooth i wybierz 'Parowanie'. Znajdź 'Blaupunkt Hamburg' na liście telefonu i potwierdź kod PIN 0000 lub 1234.

Co zrobić, jeśli radio nie włącza się?

Sprawdź bezpieczniki pojazdu i radia (często 10A). Upewnij się, że czerwony przewód (zapłon) otrzymuje 12V po włączeniu stacyjki. Przetestuj z innym źródłem zasilania.

Czy mogę używać pendrive'a większego niż 32 GB?

Radio obsługuje pendrive'y do 32 GB sformatowane w FAT32. Powyżej mogą wystąpić problemy z odczytem.

Jak zresetować radio do ustawień fabrycznych?

Przejdź do menu 'Ustawienia' a następnie 'Resetuj'. Potwierdź 'Tak'. Możesz również nacisnąć przycisk resetu na przednim panelu za pomocą długopisu.

Sterowanie z kierownicy nie działa, dlaczego?

Twój pojazd wymaga adaptera sterowania z kierownicy (nie dołączonego). Zamontuj go między wiązką ISO a radiem. Następnie skonfiguruj w menu 'Sterowanie z kierownicy'.

Jak czyścić ekran radia?

Użyj ściereczki z mikrofibry lekko zwilżonej wodą. Nigdy nie używaj ściernych ani alkoholowych środków. Delikatnie wycieraj bez naciskania.

INSTRUKCJA OBSŁUGI Hamburg SQM 23 DAB BLAUPUNKT

PL - Instrukcja obsługi

DOWNLOAD P-BOOK (DOWNLOAD T.BOG):

DOWNLOAD P-BOOK (CARREGAR LISTA TEL.):

1. Elementy obsługi – radio samochodowe


① Wyświetlacz LC: Wyświetlanie informacji, takich jak źródło dźwięku, stacja, utwór muzyczny, godzina, opcje ustawień itp.

② Przycisk/pokrętło z regulatorem balansu:

Obrót: Głośność głośno/cicho, w menu Wybór ustawień

Krótkie naciśnięcie: Włączanie radia samochodowego, podczas pracy:

wyciszanie i wstrzymywanie odtwarzania w zależności od źródła dźwięku, w menu: Potwierdzanie ustawień

Długie naciśnięcie: Wyłączanie radia samochodowego

Obrót tylnego regulatora: Regulacja balansu

③ Przycisk MENU:

Krótkie naciśnięcie: Otwieranie/zamykanie menu (patrz rozdział USTAWIENIA | MENU)

Długie naciśnięcie: Przełączanie wyświetlanych informacji w zależności od źródła dźwięku

④ Słuchawka telefoniczna:

Przycisk „Akceptuj“:

Krótkie naciśnięcie: Odbieranie połączeń/ponowne odtwarzanie ostatniego numeru

Długie naciśnięcie: Druga funkcja (patrz rozdział USTAWIENIA | MENU) Przycisk „Rozłącz się”:

Krótkie naciśnięcie: Zakończenie/odrzucenie połączenia

⑤ Przycisk SRC:

Krótkie naciśnięcie: Wybór źródła dźwięku, dostępne źródła dźwięku są przełączane jedno po drugim.

- Niektore źródła dźwięku/poziomy pamięci można dezaktywować (patrz rozdział USTAWIENIA | MENU).

Długie naciśnięcie: Funkcja odtwarzania stacji/funkcja odtwarzania ścieżki (SCAN) bieżącego źródła dźwięku

⑥ Przyciski bezpośredniego wybierania DAB, FM

Krótkie naciśnięcie: Wybór źródła dźwięku DAB lub VHF, kilkakrotne naciśnięcie zmienia poziom pamięci (widoczny na wyświetlaczu).

- Niektore źródła dźwięku/poziomy pamięci można dezaktywować (patrz rozdział USTAWIENIA | MENU).

Długie naciśnięcie (FM/DAB): Funkcja FM Travelstore/ wyszukiwanie usług DAB

⑦ Przycisk TA:

Krótkie naciśnięcie: Włączanie/wyłączanie priorytetyzacji komunikatów o ruchu drogowym

- Funkcję przycisku TA można dostosować do bezpośredniego wyboru źródła dźwięku, takiego jak USB, IPOD lub BT-STREAM. Patrz rozdział USTAWIENIA | MENU

Długie naciśnięcie: Przełączanie między ustawieniem jasności DAY (DZIEN)/NIGHT (NOC), jeśli aktywna jest opcja MAN (TRYB MANUALNY). Patrz rozdział USTAWIENIA | MENU

⑧ Przyciski pamięci 1-5:

Krótkie naciśnięcie: Wywoływanie zapisanej stacji, numeru telefonu lub, w zależności od wybranego źródła dźwięku, funkcji takich jak wyszukiwanie utworów (przeglądanie), funkcja powtarzania, odtwarzanie losowe, zmiana katalogu

Długie naciśnięcie: Zapisywanie bieżącej stacji radiowej/numeru telefonu

⑨ Przełącznik wielofunkcyjny:

Krótkie naciśnięcie: W zależności od źródła dźwięku, wyszukiwanie FM/AM, zmiana usługi DAB, zmiana utworu USB/Bluetooth® itp.

Długie naciśnięcie: W zależności od źródła dźwięku wyszukiwanie ręczne FM/AM, wyszukiwanie zespołu DAB, szybkie przewijanie do przodu lub do tyłu USB

⑩ Ukryte wejście USB: Otwórz klapkę, lekko naciskając od dołu na uwypuklenie na dolnej krawędzi. Złącze dla pamięci USB do odtwarzania muzyki

⑪ Mikrofon: Wewnętrzny mikrofon głośnomówiący

⑯ Osłony otworów na narzędzie odblokowujące, patrz rozdział MONTAŻ I DEMONTAŻ I PODŁĄCZENIA

⑬ Czujnik podczerwieni: Czujnik do opcjonalnego zdalnego sterowania

- Oparty na oryginalnym modelu Blaupunkt HAMBURG SQM 23, przyciski ③ i

④ nie posiadają podświetlenia/funkcji nocnej. Aktywowanie trybu nocnego, patrz rozdział USTAWIENIA | MENU.

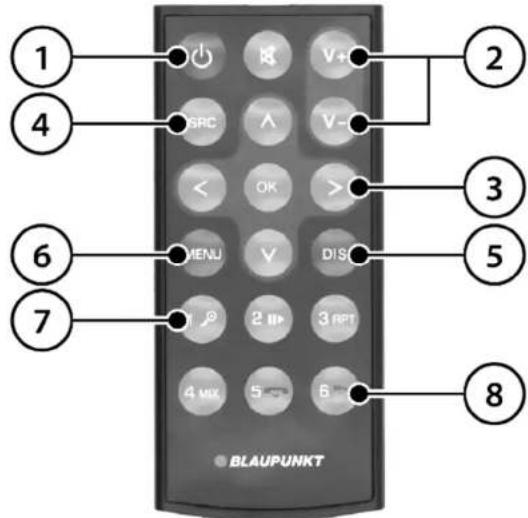

2. Elementy obsługi – Pilot zdalnego sterowania (wyposażenie opcjonalne)

Radio samochodowe można obsługiwać zdalnie za pomocą czujnika zdalnego sterowania wbudowanego w przedniej części. Jest to możliwe za pomocą pilota zdalnego sterowania dostępnego jako wyposażenie dodatkowe do radia samochodowego (numer zamówienia 1 101 402 001 001) lub za pomocą starszych pilotów Blaupunkt (RC-08, RC-09, RC-10, RC-10H, RC-12H).

- Musi istnieć kontakt wizualny między czujnikiem w radiu a okiem nadawczym pilota zdalnego sterowania. Należy pamiętać, że obsługa za pomocą pilota zdalnego sterowania zainstalowanego na kierownicy może nie działać prawidłowo w zależności od jego położenia.

① Przycisk włączania/wyłączania:
Włączanie/wyłączanie radia samochodowego
- Radio samochodowe można włączyć za pomocą pilota tylko wtedy, gdy zapłon pojazdu jest aktywny. Funkcja ta powoduje zwiększenie prądu spoczynkowego radia samochodowego i dlatego nie może być używana bez włączonego zapłonu, aby chronić akumulator pojazdu.
② Przyciski regulacji głośności/wyciszania.
③ Przyciski wielofunkcyjne do sterowania funkcjami specyficznymi dla źródła.
④ SRC (źródło/źródło audio): Wybór źródła dźwięku, dostępne źródła dźwięku są przełączane jedno po drugim.
- Niektóre źródła dźwięku można dezaktywować, patrz rozdział USTAWIENIA | MENU.
⑤ Przycisk DIS: Przełączanie wyświetlacza
⑥ Przycisk MENU: Otwieranie menu
⑦ Przyciski pamięci:

Wywoływanie stacji lub przedstawionej, zależnej od źródła dźwięku funkcji dodatkowej, takiej jak wyszukiwanie utworów, pauza, powtarzanie, odtwarzanie losowe.

- Nie wszystkie funkcje/pamięć są dostępne w zależności od modelu

⑧ Przyciski telefoniczne:

Odbieranie i kończenie połączeń

3. Gratulacje | Spis treści

Gratulujemy zakupu nowego produktu Blaupunkt.

Aby móc cieszyć się nim przez długi czas, prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi.

Jeśli jednakże pojawią się nieoczekiwane problemy, należy sprawdzić w instrukcji obsługi, czy można je rozwiązać samodzielnie. Proszę zapoznać się również z rozdziałem WYSZUKIWANIE BŁĘDÓW na końcu instrukcji obsługi.

Sprzedawca i serwis Blaupunkt chętnie udzielą pomocy, jeśli nie będzie możliwe samodzielne rozwiązanie problemu. Dane kontaktowe można znaleźć na stronie www.blaupunkt.com.

Niniejsza instrukcja może dotyczyć różnych modeli z różnymi funkcjami, dlatego niektóre funkcje i opcje mogą być niedostępne lub mogą się różnic dla danego modelu.

Zastrzegamy sobie prawo do wprowadzania zmian technicznych w celu ulepszenia produktu, w wyniku tego możliwe są odstępstwa od funkcji opisanych w niniejszej instrukcji obsługi.

Treść

1. ⑥lementy obsługi – r⑯dio s⑯mochodowe

2. ⑥lementy obsługi – Pilot zd⑯Inego sterow⑰ni⑱(wypos⑲żenie opcjon⑳Ine)

3. Gr⑯tul⑯cje | Spis treści

4. Z⑯s⑯dy bezpieczeństw⑯

5. Inform⑯cje ogólne | Z⑯kres dost⑯wy

6. Włącz⑯nie/wyłącz⑯nie | Zmi⑯n⑯ głośności

7. R⑯dio ⑯n⑯logowe: VH⑧/f⑯le średnie (⑧M/MW)

8. R⑯dio cyfrowe: ⑤AB / ⑤AB+

9. Odtw ¹⁶ rz ¹⁶ nie z urządzeń zewnętrznych i nośników d ¹⁶ nych: Nośnik d ¹⁶ nych USB (p ¹⁶ mięć m ¹⁶ sow ¹⁶ )

10. Odtw⑯rz⑯nie z urządzeń zewnętrznych i nośników d⑯nych: Urządzeni⑯ Apple®

11. Konfigur⑯cj⑯ połączeni⑯ Bluetooth®

12. Strumieniowe przesył⑯nie dźwięku przez Bluetooth®

13. System głośnomówiący Bluetooth*

14. Ust⑯wieni⑯ dźwięku

15. Zeg⑯r

16. Pilot zd⑯Inego sterow⑯ni⑯ przy kierownicy (SWC)

17. Ust⑯wieni⑯ | Menu

18. Mont⑯ż | ⑤emont⑯ż | Podłączeni⑯

19. Przyd⑯tne inform⑯cje | ⑤⑯ne techniczne

20. Wyszukiw⑯nie błędów

4. Zasady bezpieczeństwa

Zasady bezpieczeństwa

Radio samochodowe zostało wyprodukowane zgodnie z aktualnym poziomem techniki i określonymi wytycznymi bezpieczeństwa. Niemniej jednak w przypadku nieprzestrzegania zasad bezpieczeństwa zawartych w niniejszej instrukcji mogą wystąpić zagrożenia.

Niniejsza instrukcja ma na celu zapoznanie użytkownika z funkcjami radia samochodowego.

• Przed użyciem radia samochodowego należy dokładnie zapoznać się z niniejszą instrukcją.
• Instrukcję należy przechowywać w miejscu dostępnym dla wszystkich użytkowników.
• Przekazując radio samochodowe osobom trzecim należy dołączyć niniejszą instrukcję.
• Należy postępować zgodnie z instrukcjami urządzeń używanych razem z radiem samochodowym.
• W przypadku wystąpienia problemu nie należy kontynuować użytkowania radia samochodowego.

Zastosowane symbole

W niniejszej instrukcji zastosowano następujące symbole:

NIEBEZPIECZEŃSTWO! Ostrzeżenie przed obrażeniami

OSTROŻNIE! Ostrzeżenie przed uszkodzeniem napędu DVD/CD lub używanego nośnika danych

NIEBEZPIECZEŃSTWO! Ostrzeżenie przed dużą głośnością

Znak CE potwierdza zgodność z dyrektywami UE

Wskazówka
- Wyszczególnienie

Bezpieczeństwo ruchu drogowego

Prosimy o stosowanie się do poniższych wskazówek dotyczących bezpieczeństwa ruchu drogowego

Z radia samochodowego należy korzystać w taki sposób, aby można było przez cały czas bezpiecznie kierować pojazdem.

Korzystanie z funkcji radia samochodowego podczas jazdy może

odwracać uwagę od sytuacji na drodze i prowadzić do poważnych wypadków!

Należy unikać wszelkich dodatkowych czynności, które odwracają uwagę od sytuacji na drodze oraz od obsługi pojazdu podczas jazdy.

Aby skorzystać z tych funkcji, należy zatrzymać pojazd w dozwolonym miejscu i rozpocząć obsługę radia podczas postoju pojazdu.

Zawsze należy słuchać radia z umiarkowaną głośnością, aby chronić swój słuch i móc usłyszeć akustyczne sygnały

ostrzegawcze (np. od policji). W przerwach z wyciszaniem (np.

przy zmianie źródła dźwięku) zmiana głośności nie jest słyszalna. Nie

należy zwiększać głośności podczas tej przerwy z wyciszaniem.

Ogólne zasady bezpieczeństwa

Nie należy modyfikować ani otwierać radia samochodowego. Wewnątrz nie ma części, które mogą być konserwowane przez operatora.

Nie wolno wkładać żadnych przedmiotów do otworów radia samochodowego ani wkręcać nieodpowiednich śrub w obud

Radia z napędem CD/DVD zawierają laser klasy 1, który może uszkodzić wzrok.

Użytkowanie zgodne z przeznaczeniem:

To radio samochodowe jest przeznaczone do instalacji i eksploatacji w pojeździe z napięciem zasilania 12 V i musi zostać zamontowane w gnieździe DIN.

Należy przestrzegać wartości granicznych parametrów radia samochodowego.

Radio samochodowe jest przeznaczone do użytku prywatnego, niekomercyjnego.

Naprawy i, w razie potrzeby, instalację należy zlecić wykwalifikowanym specjalistom.

5. Informacje ogólne | Zakres dostawy

Deklaracja zgodności

Firma Blaupunkt Competence Center Car Multimedia Evo Sales GmbH oświadcza niniejszym, że radio samochodowe jest zgodne z zasadniczymi wymogami i innymi stosownymi przepisami Dyrektywy 2014/53/UE.

Deklarację zgodności można znaleźć w Internecie pod adresem www.blaupunkt.com. Jeśli nie jest dostępna na stronie internetowej, należy zwrócić się do nas.

Informacje o znakach towarowych

Wszystkie inne znaki towarowe i ich loga, nazwy marek lub firm zostały użyte wyłącznie w celach identyfikacyjnych i są własnością ich właścicieli.

Zasady dotyczące czyszczenia

Rozpuszczalniki, środki czyszczące i ścierne, jak również aerozole do kokpitu, odświeżacze powietrza i produkty do pielęgnacji tworzyw sztucznych mogą zawierać substancje, które uszkodzą powierzchnię radia samochodowego. Do czyszczenia radia samochodowego należy używać wyłącznie suchej lub lekko wilgotnej, niestrzępiącej się i miękkiej szmatki.

Zasady dotyczące utylizacji

Nie wolno wyrzucać starego urządzenia razem z odpadami komunalnymi! Do utylizacji starego urządzenia i akcesoriów należy skorzystać z dostępnych systemów zwrotu i zbiórki

odpadów.

Zakres dostawy

Zakres dostawy obejmuje wymienione elementy:

• Radio samochodowe
• Instrukcja
  • Mikrofon zewnętrzny
• Kabel przyłączeniowy ISO A/ ISO B
• Rama montażowa i narzędzie do demontażu
• Adapter do anteny, wtyk DIN do gniazda ISO

Zalecane akcesoria (nie wchodzą w zakres dostawy):

• Pilot zdalnego sterowania: 1 101 402 001 001
• Aktywna antena DAB na szybę: 2 006 021 000 000

Aktualizacja oprogramowania

Oprogramowanie radia samochodowego może zostać zaktualizowane przez zewnętrzny nośnik pamięci. Instrukcja dotycząca aktualizacji oraz dalsze informacje są dołączone do aktualizacji. W zależności od modelu aktualizacje można uzyskać od pomocy technicznej lub są one dostępne na stronie głównej Blaupunkt pod adresem www.blaupunkt.com.

- W przypadku zgłoszenia do firmy Blaupunkt prośby o aktualizację należy podać jak najwięcej szczegółów dotyczących problemu z radiem. Pomoc techniczna potrzebuje również informacji o aktualnie zainstalowanej wersji oprogramowania (patrz rozdział USTAWIENIA | MENU).

6. Włączanie/wyłączanie | Zmiana głośności

Włączanie/wyłączanie

Aby włączyć urządzenie, należy krótko nacisnąć przycisk/pokrętło. Aby wyłączyć urządzenie, należy nacisnąć przycisk/pokrętło i przytrzymać przez sekundę.

Należy pamiętać, że po włączeniu radia może upłynąć kilka sekund, zanim będzie można je obsługować lub ponownie wyłączyć, ponieważ w tle nadal aktywne są wewnętrzne procesy rozruchowe.

- Radio może być również włączone przy wyłączonym zapłonie – na wyświetlaczu pojawi się wtedy na krótko napis 1 HOUR ON / 1 GODZINA. Radio wyłącza się automatycznie po jednej godzinie, aby chronić baterię. Funkcję automatycznego wyłączania można dezaktywować, jeśli na przykład w pojeździe nie jest dostępny plus zapłonu. Wiąże się to jednak z ryzykiem rozładowania akumulatora przez radio samochodowe, jeśli zapomni się je wyłączyć. Patrz rozdział USTAWIENIA | MENU.

• Jeśli radio samochodowe działa prawidłowo, aktualizacja nie jest konieczna; każda aktualizacja niesie ze sobą również pewne ryzyko związane z błędami podczas jej przeprowadzania. Pomimo starannego testowania, w rzadkich przypadkach mogą pojawić się nowe lub inne błędy lub funkcje mogą zostać zmienione w niepożądany sposób.
• Nie należy ładować do radia samochodowego oprogramowania pochodzącego ze źródeł zewnętrznych, ponieważ może to uniemożliwić jego działanie.
• Poszczególne elementy i funkcje radia samochodowego mogą się różnić od podanych w instrukcji, ponieważ w związku z dalszym rozwojem oprogramowania funkcje mogły zostać zmienione, dodane lub nawet usunięte. Nie stanowi to wady ani powodu do reklamacji radia.

Włączanie/wyłączanie poprzez zapłon pojazdu

Jeśli zapłon zostanie wyłączony podczas pracy radia samochodowego, radio samochodowe wyłączy się automatycznie i włączy ponownie przy następnym włączeniu zapłonu.

Jeśli radio samochodowe zostało wyłączone przez naciśnięcie przycisku/pokrętła, po włączeniu/wyłączeniu zapłonu pozostaje trwale wyłączone, aż do ponownego ręcznego włączenia.

- Jeśli funkcja nie działa zgodnie z opisem, radio samochodowe nie zostało prawidłowo podłączone.

Zmiana głośności

Głośność można regulować za pomocą przycisku/pokrętła, głośność można ustawić w zakresie od 0 (brak dźwięku) do 50 (pełna głośność). Na wyświetlaczu przez kilka sekund widoczny jest ustawiony poziom głośności.

W zależności od ustawienia, radio samochodowe po ponownym włączeniu zapamiętuje ostatnią głośność lub zaprogramowaną głośność (patrz rozdział USTAWIENIA | MENU).

Ustawianie głośności muzyki:

Podczas odtwarzania muzyki należy obrócić przycisk/pokrętło, aby zmienić głośność.

Ustawianie głośności komunikatów o ruchu drogowym (priorytetyzacja komunikatów o ruchu drogowym musi być włączona w ustawieniach, patrz rozdział USTAWIENIA | MENU):

Podczas komunikatu o ruchu drogowym należy obrócić przycisk/pokrętło, aby zmienić głośność; wartość ta jest automatycznie zapisywana i można ją zmienić w ustawieniach (patrz rozdział USTAWIENIA | MENU).

Ustawianie głośności Bluetooth® (telefonia):

Podczas rozmowy telefonicznej należy obrócić przycisk/regulator, aby zmienić głośność. Wartość ta jest zapisywana automatycznie i może być zmieniona w ustawieniach (patrz rozdział USTAWIENIA | MENU). Ponadto głośność połączenia, jak również dzwonka, może lub musi być regulowana w telefonie komórkowym, należy zapoznać się z instrukcją producenta telefonu.

- Można również dostosować czułość mikrofonu, patrz rozdział USTAWIENIA | MENU

Wyciszanie radia samochodowego (Mute)

Należy krótko nacisnąć przycisk/pokrętło, aby wyciszyć radio samochodowe lub ponownie aktywować poprzednią głośność. Radio samochodowe wyświetla napis MUTE (WYCISZENIE). Odtwarzanie multimediów jest wstrzymywane i wznawiane po ponownym anulowaniu funkcji wyciszenia.

Zawsze należy słuchać radia z umiarkowaną głośnością, aby chronić swój słuch i móc usłyszeć akustyczne sygnały ostrzegawcze (np. od policji).

W przerwach z wyciszaniem (np. przy zmianie źródła dźwięku) zmiana głośności nie jest słyszalna. Nie należy zwiększać głośności podczas tej przerwy z wyciszaniem.

7. Radio analogowe: VHF/fale średnie (FM/MW)

Analogowe ścieżki transmisji sygnałów radiowych, takie jak VHF (FM) na częstotliwości 87,5-108 MHz, są „klasycznymi” sposobami transmisji i są powszechnie stosowane na całym świecie.

Stacje nadawane są analogowo (FM= modulacja częstotliwości, MW/AM= modulacja amplitudy).

Przy słabych lub zmiennych sygnałach sygnał stereo zanika na VHF, stacje są odtwarzane w mono i zaczynają szumieć.

Stacje mogą być często odbierane na różnych częstotliwościach, w zależności od regionu. W zależności od jakości odbioru, radia samochodowe mogą automatycznie zmieniać częstotliwość, jeśli stacja zapewnia niezbędne informacje RDS, a sygnały transmisji mają wystarczającą siłę.

Rozpoczęcie odtwarzania radia VHF/AM

Za pomocą przycisku SRC lub przycisku FM wybierz jeden z poziomów pamięci FM1, FM2, FMT, AM lub AMT.

- Niektore poziomy pamięci są nieaktywne w zależności od ustawienia; przykładowo, aktywny jest tylko poziom pamięci FM1. Informacje na temat dostosowywania znajdują się w rozdziale USTAWIENIA | MENU.

Na każdym poziomie pamięci dostępnych jest 5 miejsc w pamięci.

Wyszukiwanie stacji

Wyszukiwanie stacji można rozpocząć, naciskając krótko jeden z przycisków na przełączniku wielofunkcyjnym. Wyszukiwanie zatrzymuje się automatycznie na następnej stacji odbiorczej.

Czułość wyszukiwania można ustawić w ustawieniach, patrz rozdział USTAWIENIA | MENU

Można również ustawić częstotliwość ręcznie, jeśli sygnał wyszukiwanej stacji jest bardzo słaby, a wyszukiwanie nie zatrzymuje się na żądanej częstotliwości.

Naciśnięcie i przytrzymanie jednego z przycisków na przełączniku wielofunkcyjnym spowoduje wyświetlenie komunikatu MANUAL (RĘCZNY). Wyszukiwanie rozpoczyna się i kończy po zwolnieniu przycisku. Częstotliwość można zmieniać krok po kroku, ponownie krótko naciskając przycisk.

- Jeśli przez ok. 5 sekund nie zostanie naciśnięty żaden z przycisków, radio samochodowe ponownie aktywuje automatyczne wyszukiwanie, a na wyświetlaczu pojawi się przez chwilę napis AUTO.

Zapisywanie stacji / wywoływanie zapisanych stacji

Ulubione stacje można zapisać w pamięci za pomocą przycisków 1-5. Na każdym poziomie pamięci można zapisać 5 stacji.

W sposób opisany w WYSZUKIWANIE STACJI należy ustawić pożadaną stację. W tym celu należy nacisnąć przycisk pamięci na dłużej niż jedną sekundę, sygnał dźwiękowy potwierdzi, że stacja została zapisana. Należy zwolnić przycisk ponownie po sygnale dźwiękowym.

Krótkie naciśnięcie jednego z przycisków pamięci 1-5 umożliwia wywołanie poprzednio zapisanej stacji.

Automatyczne zapisywanie stacji (Travelstore)

Na poziomach pamięci oznaczonych literą T (FMT, AMT) można zapisać 5 stacji o najlepszym odbiorze za pomocą automatycznego wyszukiwania (Travelstore).

W tym celu należy nacisnąć przycisk bezpośredniego wyboru FM na dłużej niż jedną sekundę, aż na wyświetlaczu pojawi się napis T-STORE.

- W przypadku uruchomienia Travelstore na innym poziomie pamięci, system automatycznie przełączy się na poziom pamięci Travelstore i w razie potrzeby automatycznie aktywuje go w ustawieniach.

Zapisywane/zmieniane są tylko te stacje, które znajdują się na poziomie pamięci Travelstore.

Odtwarzanie dostępnych stacji (SCAN)

Można odtwarzać wszystkie stacje w wybranym paśmie częstotliwości: W tym celu należy nacisnąć przycisk wyboru źródła SRC na dłużej niż jedną sekundę, aż na wyświetlaczu pojawi się napis SCAN.

Na wyświetlaczu pojawi się napis SCAN i będzie migać aktualna częstotliwość/stacja radiowa.

SCAN trwa do momentu anulowania funkcji przez naciśnięcie dowolnego przycisku.

Zmiana wyświetlacza

Naciskając i przytrzymując przycisk MENU można przełączać wyświetlacz pomiędzy różnymi informacjami:

• Nazwa stacji
• PTY (typ programu)
• Tekst radiowy
• Miejsce w pamięci/poziom pamięci + częstotliwość
• Miejsce w pamięci/poziom pamięci + czas
• Dostępność funkcji wyświetlania zależy od wybranego pasma, stacji i jakości odbioru.

Dalsze funkcje lub opcje:

patrz rozdział USTAWIENIA | MENU.

8. Radio cyfrowe: DAB / DAB+

Digital Audio Broadcasting (w skrócie DAB/DAB+) jest cyfrowym następcą analogowego nadawania VHF. Transmisja cyfrowa powoduje pewne różnice w stosunku do znanego, analogowego radia VHF:

Na jednym kanale nadawanych jest kilka stacji – tzw. MULTIPLEKSY (nazywane również pakietami programowymi).

Stacje, które mieszczą się w danym MULTIPLEKSIE, są nazywane usługami (SERVICES) (= stacje i/lub usługi danych).

Na przykład w Niemczech MULTIPLEKSY są dostępne regionalnie u nadawców publicznych lub też prywatnych; ponadto obecnie funkcjonują dwa MULTIPLEKSY, które można odbierać w całych Niemczech:

MULITPLEKSY można często odbierać na tym samym kanale na całym obszarze nadawania poprzez różne lokalizacje nadajników (wspólna sieć falowa), co sprawia, że zmiany kanałów są zbędne. Daje to więcej miejsca dla dodatkowych dostawców programów.

Stacje nie generują szumów znanych z VHF, albo stacja jest słyszalna w stałej jakości, albo w ogółe nie jest słyszalna, gdy korekcja błędów nie jest już w stanie zrekonstruować sygnału, czemu towarzyszy krótkie, tzw. „bulgotanie”.

Rozpoczęcie odtwarzania radia DAB / DAB+

Użyj przycisku SRC lub DAB, aby wybrać jeden z poziomów pamięci DAB1, DAB2 lub DAB3.

- Niektore poziomy pamięci są nieaktywne w zależności od ustawienia; przykładowo, aktywny jest tylko poziom pamięci DAB1. Informacje na temat dostosowywania znajdują się w rozdziale USTAWIENIA | MENU.

Usługi DAB można wywoływać na dwa sposoby opisane poniżej:

• W trybie LIST (LISTA) można przeglądać wszystkie usługi znane urządzeniu w kolejności alfabetycznej.
• W trybie SERVICE wyszukiwanie następnego lub poprzedniego aktualnie odbieranego multipleksu odbywa się zawsze po przekroczeniu ostatniej lub pierwszej usługi bieżącego multipleksu.

Wybór usługi w trybie LIST (LISTA)

Aby użyć tej funkcji, należy wybrać z menu (patrz rozdział USTAWIENIA | MENU) opcję DAB MODE w trybie LIST (LISTA) (jest to ustawienie domyślne w stanie fabrycznym).

Można przewijać posortowane alfabetycznie usługi, naciskając krótko jeden z przycisków na przełączniku wielofunkcyjnym.

Po około jednej sekundzie bez ponownego naciśnięcia przycisku zostanie odtworzona usługa wybrana na wyświetlaczu.

Można przejść do następnej lub poprzedniej litery początkowej na liście alfabetycznej, naciskając i przytrzymując jeden z przycisków na przełączniku wielofunkcyjnym, aż do uzyskania żądanej litery początkowej.

Tryb listy wyświetla wszystkie usługi w kolejności alfabetycznej, które są znane radiu samochodowemu; aktualnie niedostępne usługi mogą być również wyświetlane lub mogą występować luki na liście. Na wyświetlaczu pojawi się komunikat NO SIGNAL (BRAK SYGNAŁU). Listę stacji można aktualizować, naciskając i przytrzymując przycisk DAB lub wybierając opcję menu DAB SERVICE SCAN (WYSZUKIWANIE

USŁUG DAB). Radio samochodowe wyświetli SCAN i zaktualizuje listę usług, niedostępne lub nieprawidłowe usługi zostaną usunięte z listy, a nowo znalezione usługi zostaną dodane.

Wybór usługi w trybie SERVICE

Aby użyć tej funkcji, należy wybrać z menu (patrz rozdział USTAWIENIA | MENU8 opcję DABoMODEow trybie SERVICE.

Usługi bieżącego multipleksu można przewijać, naciskając krótko jeden z przycisków na przełączniku wielofunkcyjnym.

W przypadku minięcia pierwszej lub ostatniej usługi bieżącego multipleksu na wyświetlaczu pojawi się <<< lub >>>, a po ponownym naciśnięciu odpowiedniego przycisku na przełączniku wielofunkcyjnym rozpocznie się wyszukiwanie kanałów w dół lub w górę i odtwarzanie ostatniej lub pierwszej usługi nowo znalezionego multipleksu. Jeśli nie chcesz zmieniać multipleksu lub nie chcesz rozpoczynać wyszukiwania, naciśnij przeciwny przycisk, gdy na wyświetlaczu pojawi się >>> lub <<<.

Wyszukiwanie kanałów można rozpocząć w dowolnym momencie, naciskając i przytrzymując jeden z przycisków na przełączniku wielofunkcyjnym.

- Jeśli wyszukiwanie kanałów jest aktywne, nie można go przerwać, dopóki radio samochodowe nie znajdzie i nie odtworzy następnego multipleksu.

Zapisywanie usług/wywoływanie zapisanych usług

Ulubione usługi można zapisać pod przyciskami pamięci stacji 1-5. Można zapisać 5 usług na każdym poziomie pamięci DAB1, DAB2 i DAB3.

Ustaw żadana usługę zgodnie z powyższym opisem.

Teraz naciśnij żądany przycisk zapisu na dłużej niż jedną sekundę, sygnał dźwiękowy potwierdzi, że ustuga została zapisana. Należy zwolnić przycisk ponownie po sygnale dźwiękowym.

Wcześniej zapisaną usługę można wywołać, naciskając krótko jeden z przycisków pamięci 1-5.

Odtwarzanie dostępnych usług (SCAN)

Można odtworzyć wszystkie dostępne usługi:

W tym celu należy nacisnąć przycisk SRC na dłużej niż jedną sekundę. Radio samochodowe najpierw zaktualizuje listę usług, a następnie wyświetli SCAN i bieżącą usługę.

SCAN trwa do momentu anulowania funkcji przez naciśnięcie dowolnego przycisku.

Zmiana wyświetlacza

Naciskając i przytrzymując przycisk MENU można przełączać wyświetlacz pomiędzy różnymi informacjami:

• Nazwa usługi (nazwa stacji)
• PTY (typ programu)
• Nazwa multipleksu (pakiet programowy)
• Miejsce w pamięci/poziom pamięci + kanał
• Tekst radiowy
• Miejsce w pamięci/poziom pamięci + czas
  Dostępność funkcji wyświetlania zależy od usługi.

Dalsze funkcje lub opcje:

patrz rozdział USTAWIENIA | MENU.

9. Odtwarzanie z urządzeń zewnętrznych i nośników danych: Nośnik danych USB (pamięć masowa)

Nośniki danych USB (pamięci USB) można podłączyć do radia samochodowego za pośrednictwem portu USB i odtwarzać znajdujące się na nich pliki multimedialne, pod warunkiem, że nośniki danych i pliki są kompatybilne z radiem samochodowym.

Stosowane nośniki danych / rodzaje mediów:

- Nośniki danych USB z systemami plików FAT16, FAT32, exFAT

- Formaty plików: MP2, MP3, WMA, APE, FLAC, AAC, MP4, WAV (z

wyłątkiem: Hi-Res i plików audio zabezpieczonych przed kopiowaniem)

- Nie można zagwarantować bezbłednego działania wszystkich plików multimedialnych, w tym tych wymienionych powyżej, ze względu na różnorodność oprogramowania, za pomocą którego takie pliki mogą być tworzone.

- Nie jest możliwe podłączenie odtwarzaczy MP3/telefonów komórkowych w celu odtwarzania muzyki poprzez bezpośredni dostęp do pamięci odtwarzacza MP3/telefonu komórkowego.

- Port USB radia samochodowego może być również używany do ładowania urządzeń zewnętrznych, takich jak telefony komórkowe. Funkcje szybkiego ładowania specyficzne dla danego producenta nie są obsługiwane. Nie można zagwarantować, że każde urządzenie może zostać naładowane, a może to również zależeć od używanego kabla USB.

Radio samochodowe jest wyposażone w dwa porty USB:

- Port USB pod klapką z przodu radia samochodowego (patrz rozdział ELEMENTY OBSŁUGI RADIA SAMOCHODOWEGO)

- Port USB z tyłu radia samochodowego (patrz rozdział MONTAŻ | DEMONTAŻ | PODŁĄCZENIA)

Podłączanie nośnika danych USB / Rozpoczęcie odtwarzania USB

Podczas korzystania z przedniego portu USB: Otwórz klapkę, lekko naciskając od dołu na uwypuklenie na dolnej krawędzi. Ostrożnie włóż nośnik danych USB do gniazda USB, nie używaj siły i nie przechylaj nośnika danych USB.

Radio automatycznie przełączy się w tryb USB. Dane są wczytywane, odtwarzanie rozpoczyna się od pierwszego pliku multimedialnego rozpoznanego przez radio.

Jeśli nośnik danych USB został już wcześniej podłączony, należy przełączyć się na źródło USB za pomocą przycisku SRC. Dane zostaną wczytane, odtwarzanie rozpocznie się od ostatnio odtwarzanego pliku.

■ Funkcję przycisku TA można dostosować do bezpośredniego wyboru źródła, takiego jak USB, IPOD lub BT-STREAM, patrz rozdział USTAWIENIA | MENU

Odtwarzanie przez USB

Utwór można zmienić, naciskając krótko jeden z przycisków na przełączniku wielofunkcyjnym.

Aktualnie odtwarzany utwór można przewinąć do tyłu, naciskając i przytrzymując jeden z przycisków na przełączniku wielofunkcyjnym.

Dodatkowe funkcje:

Przerwa:

Odtwarzanie można wstrzymać poprzez wyciszenie radia samochodowego (patrz rozdział ELEMENTY OBSŁUGI RADIA SAMOCHODOWEGO).

Funkcja odtwarzania utworów (SCAN):

Można odtwarzać wszystkie utwory z nośnika danych.

W tym celu należy nacisnąć przycisk wyboru źródła SRC na dłużej niż jedną sekundę, aż na wyświetlaczu pojawi się napis SCAN.

Na wyświetlaczu pojawi się komunikat SCAN i aktualny utwór.

SCAN trwa do momentu anulowania funkcji przez naciśnięcie dowolnego przycisku.

Za pomocą przycisków pamięci można korzystać z następujących funkcji:

- Przycisk 1 (wyszukiwanie tytułu):

Za pomocą przycisku/pokrętła można poruszać się po katalogach i plikach na nośniku danych oraz wybierać tytuły.

Na wyświetlaczu u dołu pojawi się lupka oraz, w zależności od wyświetlanej zawartości, symbol folderu (katalog) lub symbol nuty (plik muzyczny).

<< pojawia się na końcu listy. Wybierz << na wyświetlaczu, aby przejść o jeden poziom w góre/w tył. Katalogi bez odtwarzalnych plików nie są wyświetlane.

Aby anulować wyszukiwanie tytułu, naciśnij ponownie przycisk 1

- Przycisk 2 (funkcja powtarzania):

Możliwe opcje to: RPT TRACK (RPT UTWÓR), RPT DIR (RPT KATALOG)

lub RPT OFF (RPT WYŁ.). Odpowiedni tryb odtwarzania jest wskazywany podczas przełączania i wyświetlany za pomocą symboli na wyświetlaczu.

- Przycisk 3 (odtwarzanie losowe):

Możliwe opcje to: MIX ALL (MIX WSZYSTKIE), MIX DIR (MIX KATALOG) lub MIX OFF (MIX WYŁ.). Odpowiedni tryb odtwarzania jest wskazywany podczas przełączania i wyświetlany za pomocą symboli na wyświetlaczu.

- Przycisk 4 i 5 (zmiana katalogu):

Krótkie naciśnięcie: Zmiana katalogu na poprzedni/następny katalog na nośniku danych

Długie naciśnięcie: 10 utworów do tyłu/do przodu.

Zmiana wyświetlacza

Naciskając i przytrzymując przycisk MENU można przełączać wyświetlacz pomiędzy różnymi informacjami:

- Informacje o plikach multimedialnych, takie jak nazwa pliku, katalog, informacje ID3

• Godzina

■ Dostępność funkcji wyświetlania zależy od używanych plików.

Wyjmowanie nośnika danych USB

Nigdy nie należy wyjmować nośnika danych bez uprzedniego wyłączenia radia, w przeciwnym razie nośnik danych lub znajdujące się na nim dane mogą ulec uszkodzeniu.

Zwiększone ryzyko obrażeń na skutek wystających pamięci USB!

W razie wypadku wystające części mogą spowodować obrażenia.

Z tego powodu zaleca się stosowanie jak najmniejszych pamięci USB.

10. Odtwarzanie z urządzeń zewnętrznych i nośników danych: Urządzenia Apple®

Obsługa iPod®/ iPhone®

Radio samochodowe jest wyposażone w dwa porty USB:

• Port USB pod klapką z przodu radia samochodowego (patrz rozdział ELEMENTY OBSŁUGI RADIA SAMOCHODOWEGO)
• Port USB z tyłu radia samochodowego (patrz rozdział MONTAŻ | DEMONTAŻ | PODŁĄCZENIA)
• Ze względu na przepisy licencyjne obsługiwane są tylko nowsze urządzenia Apple® ze złączem Lightning lub USB-C (protokół iAP2), radio samochodowe nie jest kompatybilne ze starszymi urządzeniami, które używają złącza 30-pinowego i są oparte na protokole iAP1.

Podłączanie iPod®/iPhone® / Rozpoczęcie odtwarzania

Podczas korzystania z przedniego portu USB: Otwórz klapkę, lekko naciskając od dołu na uwypuklenie na dolnej krawędzi. Ostrożnie włóż wtyczkę USB do gniazda USB, nie używaj siły i nie przechylaj wtyczki USB.

Radio automatycznie przełączy się w tryb iPoda®/iPhone®. Odtwarzanie rozpoczyna się od ostatniego pliku odtwarzanego na iPodzie® / iPhone® lub od odtwarzania mediów z ostatnio używanej aplikacji.

Jeśli iPod® / iPhone® został już wcześniej podłączony, należy przełączyć się na źródło IPOD za pomocą przycisku SRC. Dane zostaną wczytane, odtwarzanie rozpocznie się od ostatnio odtwarzanego pliku.

Funkcję przycisku TA można dostosować do bezpośredniego wyboru źródła dźwięku, takiego jak USB, IPOD lub BT-STREAM, patrz rozdział USTAWIENIA | MENU

Odtwarzanie iPod® / iPhone

Utwór można zmienić, naciskając krótko jeden z przycisków na przełączniku wielofunkcyjnym.

Dodatkowe funkcje:

Przerwa:

Odtwarzanie można wstrzymać poprzez wyciszenie radia samochodowego (patrz rozdział ELEMENTY OBSŁUGI RADIA SAMOCHODOWEGO).

Funkcja odtwarzania utworów (SCAN):

Można odtwarzać wszystkie utwory.

W tym celu należy nacisnąć przycisk wyboru źródła SRC na dłużej niż jedną sekundę, aż na wyświetlaczu pojawi się napis SCAN. Na wyświetlaczu pojawi się komunikat SCAN i aktualny utwór.

SCAN trwa do momentu anulowania funkcji przez naciśnięcie dowolnego przycisku.

Za pomocą przycisków pamięci można korzystać z następujących funkcji:

- Przycisk 2 (funkcja powtarzania):

Możliwe opcje to: RPT TRACK (RPT UTWÓR), RPT DIR (RPT KATALOG) lub RPT OFF (RPT WYŁ.). Odpowiedni tryb odtwarzania jest wskazywany podczas przełączania i wyświetlany za pomocą symboli na wyświetlaczu.

- Przycisk 3 (odtwarzanie losowe):

Możliwe opcje to: MIX ALL (MIX WSZYSTKIE) lub MIX OFF (MIX WYŁ.). Odpowiedni tryb odtwarzania jest wskazywany podczas przełączania i wyświetlany za pomocą symboli na wyświetlaczu.

Zmiana wyświetlacza

Naciskając i przytrzymując przycisk MENU można przełącać wyświetlacz pomiędzy różnymi informacjami:

- W zależności od używanego urządzenia Apple® i dostępnych na nim aplikacji do odtwarzania multimediów, funkcjonalność i sterowanie za

pomocą radia może ulec zmianie i nie wszystkie opisane funkcje mogą być dostępne.

Wyjmowanie iPoda® / iPhone®

Nie wolno wyjmować nośnika danych bez uprzedniego wyłączenia radia, w przeciwnym razie może dojść do uszkodzenia urządzenia lub danych na nim zapisanych.

11. Konfiguracja połączenia Bluetooth®

Bluetooth®

Funkcja Bluetooth® umożliwia bezprzewodowe podłączenie telefonów komórkowych i odtwarzaczy multimedialnych z Bluetooth® do radia samochodowego w celu telefonowania i odtwarzania muzyki (strumieniowe przesyłanie dźwięku Bluetooth®). Jeśli sparujesz odpowiednio kompatybilne urządzenie z radiem samochodowym, możesz korzystać z funkcji opisanych w kolejnych rozdziałach.

Dzwonienie przez zestaw głośnomówiący za pośrednictwem radia jest również dostępne, gdy radio samochodowe jest wyłączone, ale zapłon jest włączony. Po włączeniu zapłonu radio łączy się z telefonem komórkowym, a po odebraniu połączenia przychodzącego radio samochodowe włącza się automatycznie, aby można było odebrać połączenie. Funkcję tę można wyłączyć, patrz rozdział USTAWIENIA | MENU.

Ustanowienie połączenia Bluetooth®

Włącz radio samochodowe, otwórz ustawienia Bluetooth® w urządzeniu Bluetooth® i wyszukaj dostępne urządzenia. Podłącz znalezione radio samochodowe BP SQM23 zgodnie z procedurą opisaną w instrukcji obsługi urządzenia Bluetooth®.

Po udanym połączeniu radio samochodowe pokazuje na krótko napis

CONNECTED (POŁĄCZONO), a następnie nazwę podłączonego urządzenia i świeci się mały symbol Bluetooth® na wyświetlaczu.

Należy niezwłocznie potwierdzić wszelkie zapytania w telefonie, w przeciwnym razie funkcje mogą być ograniczone, niedostępne lub parowanie może nie działać.
Proces ten jest konieczny do przeprowadzenia tylko raz, urządzenia będą automatycznie łączyć się ze sobą, gdy będą w zasięgu.
W momencie wprowadzenia na rynek przeprowadzono szeroko zakrojone testy funkcji Bluetooth® z różnymi telefonami i odtwarzaczami multimedialnymi, aby zapewnić jak największą kompatybilność. Jednakże funkcje mogą być ograniczone lub nie działać w ogóle w zależności od używanego urządzenia. W przypadku takich problemów należy sprawdzić, czy dla urządzenia Bluetooth® lub radia samochodowego dostępna jest aktualizacja.
Jeśli radio samochodowe lub podłączone urządzenie Bluetooth® otrzymało aktualizację, połączenie Bluetooth® powinno zostać całkowicie usunięte i ponownie nawiązane w przypadku wystąpienia problemów.
Radio samochodowe zapamiętuje 5 ostatnich urządzeń Bluetooth® i automatycznie łączy się ponownie z ostatnio podłączonym i dostępnym urządzeniem Bluetooth®. Przed podłączeniem kolejnego urządzenia Bluetooth® należy rozłączyć połączenie z już podłączonym urządzeniem. Automatyczne ponowne podłączenie ostatnich 5 urządzeń Bluetooth® po włączeniu zajmuje mniej czasu w przypadku ostatniego urządzenia Bluetooth® podłączonego do radia samochodowego niż w przypadku innych wcześniej podłączonych urządzeń Bluetooth®
Inne urządzenia Bluetooth® (takie jak słuchawki lub odbiorniki Bluetooth®), które są używane z telefonem do rozmów w trybie głośnomówiącym lub strumieniowego przesyłania muzyki, powinny być wyłączone, gdy telefon jest podłączony do radia, aby uniknąć możliwych konfliktów lub nieprawidłowego działania.

12. Strumieniowe przesyłanie dźwięku przez Bluetooth®

Telefon komórkowy musi być podłączony do radia samochodowego, patrz rozdział USTAWIANIE POŁĄCZENIA BLUETOOTH®
Podłączone urządzenie Bluetooth® musi obsługiwać funkcje A2DP i AVRCP, aby można było odtwarzać („przesyłać strumieniowo”) muzykę przez radio samochodowe i sterować odtwarzaniem.

Rozpoczęcie odtwarzania Bluetooth® (strumieniowe przesyłanie dźwięku)

Aby rozpocząć odtwarzanie, przełącz na źródło dźwięku BT STREAM za pomocą przycisku SRC.

Funkcję przycisku TA można dostosować do bezpośredniego wyboru źródła dźwięku, takiego jak USB, IPOD lub BT-STREAM, patrz rozdział USTAWIENIA | MENU

Utwór można zmienić, naciskając krótko jeden z przycisków na przełączniku wielofunkcyjnym.

• Jeśli odtwarzanie nie rozpocznie się lub rozpocznie je nieprawidłowa aplikacja w telefonie komórkowym, należy uruchomić/wybrać odpowiedni odtwarzacz audio w podłączonym telefonie komórkowym, z którym chcemy korzystać z transmisji strumieniowej. Radio samochodowe nie ma wpływu na wybór aplikacji, z której będzie odtwarzana muzyka na telefonie komórkowym.
  Dostosuj głośność podłączonego urządzenia Bluetooth®, jeśli dźwięk jest zbyt cichy lub zbyt głośny w porównaniu do innych źródeł audio w radiu samochodowym

- Nie jest możliwe przesyłanie strumieniowe z tego radia samochodowego przez Bluetooth® do innego urządzenia (np. odbiornika Bluetooth® itp.), to radio samochodowe obsługuje tylko odbiór sygnału muzycznego przez Bluetooth®.

Dodatkowe funkcje:

Przerwa:

Odtwarzanie można wstrzymać poprzez wyciszenie radia samochodowego (patrz rozdział ELEMENTY OBSŁUGI RADIA SAMOCHODOWEGO).

Funkcja odtwarzania utworów (SCAN):

Można odtwarzać wszystkie utwory.

W tym celu należy nacisnąć przycisk wyboru źródła SRC na dłużej niż jedną sekundę, aż na wyświetlaczu pojawi się napis SCAN. Na wyświetlaczu pojawi się komunikat SCAN i aktualny utwór.

SCAN trwa do momentu anulowania funkcji przez naciśnięcie dowolnego przycisku.

Zmiana wyświetlacza

Naciskając i przytrzymując przycisk MENU można przełącać wyświetlacz pomiędzy różnymi informacjami:

- Dostępność funkcji wyświetlania zależy od używanych plików/używanego urządzenia/używanej aplikacji.

13. System głośnomówiący Bluetooth®

Telefon komórkowy musi być podłączony do radia samochodowego, patrz rozdział USTAWIANIE POŁĄCZENIA BLUETOOTH®
Podłączone urządzenie Bluetooth® musi obsługiwać funkcje HFP i PBAP, aby można było wykonywać połączenia i pobierać książkę telefoniczną za pośrednictwem radia samochodowego.
- Przed rozpoczęciem korzystania z książki telefonicznej należy ją załadować za pomocą funkcji DOWNLOAD P-BOOK (ŁADOWANIE KSIAŻKI T).

Połączenie przychodzące

Połączenie przychodzące sygnalizowane jest dźwiękiem dzwonka i wskazaniem na wyświetlaczu radia samochodowego.

Połączenie można odebrać lub odrzucić za pomocą przycisków AKCEPTUJ/WYBIERZ POŁĄCZENIE i ODRZUĆ/ZAKOŃCZ POŁĄCZENIE.

Połączenie wychodzące

Połączenie wychodzące można nawiązać na kilka sposobów za pośrednictwem menu BLUETOOTH:

PB SEARCH (WYSZUKIWANIE PB):

Za pomocą przycisku/pokrętła można wyszukać i wybrać pierwszą literę, a następnie wpis z książki telefonicznej przesłanej z telefonu komórkowego.

PHONEBOOK (KSIAŻKA TELEFONICZNA)

Za pomocą przycisku/pokrętła można wyszukać i wybrać wpis z książki telefonicznej przesłanej z telefonu komórkowego.

VOICEDIAL (WYBIERANIE GŁOSOWE):

Wybranie tej funkcji powoduje uruchomienie asystenta głosowego połączonego telefonu w celu wykonania jakiejś funkcji, np. wybranie numeru telefonu.

Informacje na temat funkcji i aktywacji asystenta głosowego znajdują się w instrukcji obsługi telefonu komórkowego.

- Wybieranie głosowe /rozpoznawanie głosu jest wykonywane/przetwarzane przez asystenta głosowego w podłączonym telefonie, a nie przez radio samochodowe.

DIAL NEW NUMBER (WYBIERZ NOWY NUMER):

Numer, który ma zostać wybrany, można wprowadzić za pomocą przycisku/pokrętła.

Krótko naciśnij przycisk/pokrętło, aby przejść do następnej cyfry. W przypadku wprowadzenia nieprawidłowego wpisu można usunąć ostatnią cyfrę, naciskając przycisk ODRZUĆ POŁĄCZENIE lub przełączać się między cyframi za pomocą wielofunkcyjnego przełącznika kołyskowego.

Naciśnij przycisk AKCEPTUJ/WYBIERZ POŁĄCZENIE, aby wybrać numer po jego całkowitym wprowadzeniu.

Korzystanie z książki telefonicznej podłączonego telefonu

Opcje DOWNLOAD P-BOOK (ŁADOWANIE KSIAŻKI T) und DELETE P-BOOK (KASOWANIE KSIAŻKI T) umożliwiają korzystanie z książki telefonicznej aktualnie podłączonego telefonu w radiu samochodowym.

- Aby uzyskać dostęp do książki telefonicznej, telefon musi być podłączony.

- Jeśli pojawi się komunikat PHONEBOOK FULL (KSIĄŻKA T PEŁNA), należy usunąć książkę telefoniczną telefonu, który nie jest już używany. W tym celu należy podłączyć odpowiedni telefon do radia samochodowego i usunąć książkę telefoniczną za pomocą opcji DELETE P-BOOK (KASOWANIE KSIĄŻKI T) lub całkowicie usunąć telefon z radia samochodowego za pomocą opcji PHONE LIST (LISTA TELEFONÓW).

- Możliwość dostępu do numerów podłączonego telefonu jest specyficzna dla danego urządzenia i może nie być obsługiwana w zależności od używanego telefonu. Należy pamiętać, że dostęp do książki telefonicznej musi być dozwolony w telefonie komórkowym (zależnie od modelu telefonu).

Zapisywanie numeru telefonu / wybieranie zapisanego numeru

Ręcznie wprowadzony numer (patrz poprzedni rozdział DIAL NEW NUMBER (WYBIERZ NOWY NUMER) można zapisać poprzez długie naciśnięcie jednego z przycisków pamięci (1-5). Po zapisaniu numeru można wprowadzić nazwę za pomocą przycisku/pokrętła. Aby zapisać po wprowadzeniu nazwy, naciśnij i przytrzymaj żądany przycisk zapisu (1-5), aż potwierdzisz zapisanie numeru przyciskiem OK.

Naciśnij przycisk AKCEPTUJ/WYBIERZ POŁĄCZENIE, a następnie przycisk pamięci (1-5), aby przywołać zapisany numer. Numer zostanie wybrany po ponownym naciśnięciu przycisku AKCEPTUJ/WYBIERZ POŁĄCZENIE.

Zapisane numery będą dostępne we wszystkich podłączonych telefonach.

Druga funkcja przycisku „Akceptuj połączenie" (przycisk programowalny)

Przycisk „Akceptuj połączenie” można przyporządkować w menu zgodnie z życzeniem, aby bez konieczności wywoływania menu Bluetooth® uruchomić żądaną funkcję. Wybraną funkcję można uruchomić poprzez długie naciśnięcie przycisku AKCEPTUJ/WYBIERZ POŁĄCZENIE. Możliwe opcje:

PB SEARCH (WYSZUKIWANIE KSIĄŻKI T), PHONEBOOK (KSIĄŻKA TELEFONICZNA), VOICEDIAL (WYBIERANIE GŁOSOWE) i DIAL NEW NUMBER (WYBIERZ NOWY NUMER).

Patrz rozdział USTAWIENIA | MENU i poprzednia sekcja POŁĄCZENIE WYCHODZĄCE.

14. Ustawienia dźwięku

W menu AUDIO (DŻWIĘK) można ustawić parametry, które mają wpływ na dźwięk. Szczegółowe informacje na temat elementów ustawień i ich funkcji patrz rozdział USTAWIENIA | MENU.

15. Zegar

Radio samochodowe posiada wewnętrzny zegar.

Godzinę można wyświetlić na wyświetlaczu, naciskając i przytrzymując przycisk MENU do momentu wyświetlenia żądanej informacji.

Godzina może być również wyświetlana, gdy radio samochodowe jest wyłączone.

Aby wyświetlić godzinę przy wyłączonym radiu samochodowym, zapłon pojazdu musi być aktywny, jeśli zapłon został wyłączony, wyświetlacz wyłącza się całkowicie, aby zmniejszyć zużycie energii.

Aby uzyskać informacje na temat ustawień i innych opcji zegara, patrz rozdział USTAWIENIA | MENU.

16. Pilot zdalnego sterowania przy kierownicy (SWC)

W przypadku tego radia samochodowego można dowolnie przyporządkować przyciski pilota przy kierownicy (jeśli jest dostępny i kompatybilny) do istniejących funkcji w konfiguracji SWC radia samochodowego.

Dostępne są następujące funkcje:

SOURCE (ŻRÓDŁO):

Wybór źródła dźwięku/poziomu pamięci radia samochodowego

VOL+/VOL- (GŁOŚNIEJ/CISZEJ):

Zmiana głośności

SEEK+/SEEK-(SZUKAJ+/SZUKAJ-):

Wyszukiwanie stacji w trybie radia, długie naciśnięcie przycisku strojenia ręcznego.

Podczas odtwarzania multimediów Zmiana tytułu, długie naciśnięcie Zmiana katalogu

MUTE (WYCISZENIE):

Wyciszanie radia samochodowego

ACCEPT/ REJECT (AKCEPTUJ BT/ODRZUĆ BT):

Przyjęcie/odrzucenie połączenia telefonicznego

DISPLAY (WYŚWIETLACZ):

Przełączanie wyświetlacza

PRESET+/PRESET- (PAMIĘĆ+/PAMIĘĆ-):

Zmiana pamięci podczas działania radia, długie naciśnięcie Wyszukiwanie Podczas odtwarzania multimediów Zmiana tytułu, długie naciśnięcie Zmiana katalogu)

Zapamiętywanie funkcji

• Otwórz ustawienia radia samochodowego za pomocą przycisku MENU
• Użyj przycisku/pokrętła pod VARIOUS (RÓŻNE), aby wybrać opcję SWC.
• Wybierz żądaną funkcję, którą chcesz zaprogramować i potwierdź ją, naciskając pokrętło, aby rozpocząć proces programowania.

- Radio samochodowe będzie teraz czekać na sygnał z pilota przy kierownicy i wyświetli komunikat PRESS BUTTON AT STEERING WHEEL FOR 1SEC (NACIŚNIJ PRZYCISK PRZEZ 1 SEKUNDĘ)

• Naciśnij żądany przycisk na pilocie zdalnego sterowania na kierownicy przez co najmniej jedną sekundę
• Jeśli przycisk został pomyślnie zaprogramowany, na wyświetlaczu pojawi się komunikat OK. Jeśli radio samochodowe zgłasza błąd FAIL (BŁĄD) lub nie odpowiada w ogółe, należy powtórzyć procedurę.
• Powtórz ten proces dla wszystkich przycisków, które mają zostać zaprogramowane.

- Jeśli zapamiętanie nie jest możliwe nawet po kilku próbach lub przebiega nieprawidłowo, należy sprawdzić podłączenia radia samochodowego lub kompatybilność zastosowanego interfejsu. Jeśli zawsze wyświetlany jest komunikat FAIL (BŁĄD), błąd prawdopodobnie występuje w pilocie zdalnego sterowania lub interfejsie. Jeśli radio w ogółe nie odpowiada, należy sprawdzić, czy pilot zdalnego sterowania/interfejs jest prawidłowo podłączony i czy w ogółe jest podłączony.

• Wszystkie przyciski muszą być zawsze całkowicie zaprogramowane; poprzednie programowanie jest usuwane dla wszystkich przycisków, gdy przycisk jest ponownie zaprogramowany.
• Programowalny interfejs SWC radia obejmuje analogowe wyposażenie wstępne kierownicy. Radio współpracuje z analogowymi pilotami, które wyzwalają funkcje poprzez różne wartości rezystancji (matryca rezystancyjna) na przyłączu (do dwóch linii sterujących).

Niektóre piloty zdalnego sterowania są bezpośrednio kompatybilne, inne wymagają interfejsu SWC –piloty zdalnego sterowania na kierownicy za pośrednictwem magistrali CAN nigdy nie mogą być podłączone bez interfejsu.

W celu uzyskania dalszych informacji na temat akcesoriów odpowiednich dla danego pojazdu należy skontaktować się z wyspecjalizowanym sprzedawcą lub producentem pojazdu.

17. Ustawienia | Menu

Wybierz ustawienia, naciskając przycisk MENU.

Przekręć przycisk/pokrętło, aby nawigować po ustawieniach.

Jeśli chcesz wybrać lub zmienić opcję, wybierz ją, naciskając

przycisk/pokrętło, zmień opcję, obracając przycisk/pokrętło i potwierdź ustawienie, ponownie naciskając przycisk/pokrętło.

Naciśnij przycisk MENU, aby wyjść z ustawień.

Ustawienia są podzielone na różne kategorie na liście menu głównego, które opisano na kolejnych stronach.

TUNER (RADIO)

W tym podmenu można dokonać ustawień dla odbiornika radiowego.

Patrz również rozdział OBSŁUGA RADIA ANALOGOWEGO (FM/MW) i OBSŁUGA RADIA CYFROWEGO

TRAF:

Włączanie/wyłączanie priorytetyzacji komunikatów o ruchu drogowym.

Po aktywowaniu tej funkcji radio przełącza się na ostatnio słuchaną stację radiową, a następnie, po odebraniu komunikatu o ruchu drogowym, z powrotem na poprzednio aktywne źródło dźwięku. Gdy funkcja jest aktywna, na wyświetlaczu pojawia się mały symbol z trzema pojazdami. Podczas komunikatu o ruchu drogowym na wyświetlaczu pojawia się komunikat TRAFFIC

(RUCH DROGOWY).

Funkcja ta musi być obsługiwana przez stację radiową.
Zmiana głośności podczas komunikatu o ruchu drogowym zostanie zastosowana do przyszłych komunikatów o ruchu drogowym. Aby wyregułować głośność, patrz opcja menu

VOLUME (GŁOŚNOŚĆ)

- Jeśli odbiór stacji radiowej zostanie przerwany, radio samochodowe automatycznie wyszuka nową stację z komunikatami o ruchu drogowym.

Włączenie tej funkcji ogranicza wyszukiwanie do stacji VHF, które obsługują tę funkcję.
■ Bieżący komunikat o ruchu drogowym można przerwać, naciskając przycisk SRC.

REG:

Gdy ta funkcja jest włączona, wybierane są tylko stacje z tym samym programem regionalnym, jeśli ze względu na słaby odbiór konieczna jest automatyczna zmiana stacji.

- Funkcja RDS AF musi być ustawiona na ON (WŁ.), funkcja musi być obsługiwana przez stację radiową.

SENS HI/ LO (CZUŁOŚĆ +/-):

Ustawić czułość wyszukiwania VHF, HI (+) wyszukuje również słabe sygnały stacji, LO (-) wyszukuje tylko silne sygnały stacji lokalnych.

HICUT (HICUT):

Poprawa akustyki słabych sygnałów / sygnałów z szumami stacji VHF, jeśli występują szumy/zakłócenia, można automatycznie obniżyć zakres wysokich tonów w zależności od siły odbioru, aktywując tę funkcję.

RDS AF:

Gdy ta funkcja jest aktywna, radio zawsze przełącza się na najlepszą częstotliwość nadawania (częstotliwość alternatywną).
- Funkcja ta musi być obsługiwana przez stację radiową.

Włączanie/wyłączanie poziomów pamięci FM2, FMT, AM, AMT. Jeżeli przycisk SRC jest nieaktywny, nie można wybrać odpowiedniego poziomu pamięci za pomocą przycisku SRC.

DAB PRESETS (POZIOMY PAMIĘCI DAB):

Aktywacja/dezaktywacja poziomów pamięci DAB2, DAB3. Jeżeli przycisk SRC jest nieaktywny, nie można wybrać odpowiedniego poziomu pamięci za pomocą przycisku SRC.

DAB MODE:

Określa funkcję przełącznika wielofunkcyjnego w trybie DAB.

Opcje: SERVICE (ustawienie domyślne) lub LIST (LISTA).

Funkcja patrz rozdział OBSŁUGA RADIA CYFROWEGO.

DAB SERVICE SCAN (WYSZUKIWANIE USŁUG DAB):

Aktualizacja listy usług do DAB, skanuje całe pasmo DAB i usuwa z listy multipleksy/usługi, które nie mogą być odbierane. Nie ma to wpływu na lokalizacje pamięci.

- Skanowanie usługi można również uruchomić, naciskając i przytrzymując przycisk DAB.

SERVICE LINK:

W zależności od ustawienia, radio samochodowe przełącza się na alternatywny kanał DAB (ustawienie DAB), na alternatywne częstotliwości VHF (ustawienie FM) lub oba (ustawienie ALL), aby kontynuować odtwarzanie wybranej usługi, jeśli odbiór DAB jest słaby.

SERVICE NAME:

Przełączanie wyświetlacza opcji USŁUGA DAB / MULTIPLEKS DAB na 16 lub 8 cyfr.

AREA (REGION):

Ustawienie regionu odbioru, w którym radio jest używane.

<

Powrót do Menu głównego

AUDIO (DŹWIĘK)

W tym podmenu można indywidualnie dostosować dźwięk radia samochodowego.

Wzmocnienie lub zredukowanie niskich częstotliwości.

Indywidualna regulacja dla każdego źródła dźwięku.

TREBLE (CZESTOTLIWOŚCI WYSOKIE):

Wzmocnienie lub zredukowanie wysokich częstotliwości. Indywidualna regulacja dla każdego źródła dźwięku.

BAL (BALANS):

Regulacja balansu (lewy/prawy głośnik).

FADER:

Regulacja balansu (głośniki przednie/tylne).

LOUD:

Włączanie/wyłączanie funkcji loudness (aktywacja basów)

SOUND (DŻWIĘK):

Włączanie zaprogramowanych dźwięków POP, ROCK, KLASSIK.

Gdy włączony jest schemat dźwiękowy, ręczne ustawienie opcji BASS (CZĘSTOTLIWOŚCI NISKIE)/ TREBLE (CZĘSTOTLIWOŚCI WYSOKIE) nie działa.

SUB-OUT:

Regulacja poziomu wyjściowego (GAIN) i częstotliwości zwrotnicy (FREQ) wyjścia subwoofera.

<<<

Powrót do Menu głównego

DISPLAY (WYŚWIETLACZ)

W tym podmenu można dokonać ustawień dla wyświetlacza.

DIM MAN/AUTO:

Przełączanie jasności wyświetlacza ręcznie / automatycznie.

AUTO: Wejście ILLUMINATION (patrz rozdział MONTAŻ | DEMONTAŻ | PODŁĄCZENIA) automatycznie przełącza jasność wyświetlacza pomiędzy zaprogramowanymi wartościami DAY

(DZIEŃ) i NIGHT (NOC) w zależności od statusu oświetlenia pojazdu.

- Ustawienie to aktywuje również tryb nocny urządzenia (podświetlenie przycisków, gdy urządzenie jest wyłączone, jeśli aktywne są zaciski 15 i 58)

MAN (RĘCZNY): Długie naciśnięcie przycisku TA powoduje przełączenie pomiędzy ustawionymi wartościami DAY (DZIEN) i NIGHT (NOC).

DAY (DZIEŃ): Ustawienie jasności wyświetlacza dla dnia.

NIGHT (NOC): Ustawienie jasności wyświetlacza dla pory nocnej.

SCROLL: Przewijanie wyświetlanej zawartości, jeśli jest dłuższa niż można ją wyświetlić.

- 1X: Zezwolenie na jednokrotne przeglądanie informacji

- ON (WŁ.): Zezwolenie na ciągłe przeglądanie informacji

LANGUAGE (JĘZYK): Wybór języka menu radia samochodowego. Możliwe języki: NIEMIECKI, ANGIELSKI.

COLOR (KOLOR):

Wybór koloru na wyświetlaczu LC.

Dostępnych jest 7 wstępnie ustawionych kolorów:

GREEN (ZIELONY), YELLOW (ŻÓŁTY), RED (CZERWONY), VIOLET (FIOLETOWY), BLUE (NIEBIESKI), SKYBLUE (BŁĘKITNY), WHITE (BIAŁY).

<

Powrót do Menu głównego

VOLUME (GŁOŚNOŚĆ)

W tym podmenu można dokonać ustawień głośności radia samochodowego:

Wybierz, czy chcesz, aby radio samochodowe uruchamiało się ponownie z ostatnio użytą wartością LAST VOL (OSTATNIA GŁOŚNOŚĆ) czy z ustawioną wartością AN VOL (GŁOŚNOŚĆ WŁ.).

Głośność włączania jest zawsze ograniczona do maks. 30.

TA VOL:

Ustawianie głośności komunikatów o ruchu drogowym. Jeśli głośność aktywnego komunikatu o ruchu drogowym zostanie zmieniona, ustawienie to zostanie zaktualizowane lub nadpisane.

HF VOL:

Ustawianie głośności zestawu głośnomówiącego. Jeśli głośność zostanie zmieniona podczas rozmowy telefonicznej, ustawienie to zostanie zaktualizowane lub nadpisane.

BEEP:

Ustawienie sygnału dźwiękowego po naciśnięciu klawisza.

- Zapisanie stacji lub usługi jest zawsze potwierdzane dźwiękiem, nawet jeśli opcja BEEP jest ustawiona na OFF (WYL.).

- Kluczowy sygnał dźwiękowy jest odtwarzany tylko przez wewnętrzny stopień wyjściowy radia samochodowego, ale nie przez wyjścia przedwzmacniacza.

<<<

Powrót do Menu głównego

CLOCK (ZEGAR)

W tym podmenu można dokonać ustawień zegara:

CLOCK (ZEGAR):

Włączanie ON (WŁ.) / wyłączenie OFF (WYŁ.) wyświetlania godziny po wyłączeniu radia samochodowego. Gdy radio samochodowe jest wyłączone, a zapłon jest włączony, na wyświetlaczu pojawia się zegar.

MODUS:

Przełączanie wskazania 12/24 godzin.

SET 00:00:

Ręczne ustawianie czasu.

Obróć przycisk/pokrętło w lewo, aby ustawić minuty, obróć przycisk/pokrętło w prawo, aby ustawić godziny.

- Jeśli opcja AUTO jest aktywna, ręcznie ustawiony czas jest nadpisywany.

AUTO:

Aktywowanie automatycznych ustawień czasu za pomocą sygnału danych radia.

<<<

Powrót do Menu głównego

BLUETOOTH®

W tym podmenu można dokonać ustawień dla funkcji Bluetooth®. Patrz również rozdział ZESTAW GŁOŚNOMÓWIĄCY BLUETOOTH®:

PB SEARCH (WYSZUKIWANIE PB):

Wyszukiwanie nazwy w książce telefonicznej

PHONEBOOK (KSIĄŻKA TELEFONICZNA)

Wywołanie książki telefonicznej przeniesionej z telefonu komórkowego.

SOFTKEY: Konfiguracja funkcji dodatkowej przycisku „Akceptuj połączenie”. Dostępne opcje:

PB SEARCH (WYSZUKIWANIE PB)

PHONEBOOK (KSIĄŻKA TELEFONICZNA)

VOICEDIAL (WYBIERANIE GŁOSOWE)

DIAL NEW NUMBER (WYBIERZ NOWY NUMER)

DELETE P-BOOK (KASOWANIE KSIAŻKI T):

Usuwanie książki telefonicznej w radiu samochodowym.

DOWNLOAD P-BOOK (ŁADOWANIE KSIAŻKI T):

Wczytanie książki telefonicznej z telefonu komórkowego.

VOICEDIAL (WYBIERANIE GŁOSOWE)

Uruchomienie asystenta głosowego na podłączonym telefonie.

DIAL NEW (WYBIERZ NOWY NUMER):

Ręczne wprowadzanie numeru telefonu, który ma zostać wybrany

MICROPHONE LEVEL (POZIOM MIKROFONU):

Ustawianie czułości mikrofonu w zakresie od 1 (nieczuły) do 3 (czuły).

- Czułości mikrofonu nie można zmienić podczas połączenia; ustawienie dotyczy zarówno mikrofonu wewnętrznego, jak i zewnętrznego.

<<<

Powrót do Menu głównego

VARIOUS (RÓŻNE)

W tym podmenu można dokonać różnych ustawień:

DEMO:

Włączanie/wyłączanie funkcji demo.

Jeśli przez pewien czas nie zostanie naciśnięty żaden przycisk, pojawia się napis z funkcjami radia i kolor wyświetlacza zmienia się w sposób ciągły.

SCAN:

Ustawić czas funkcji odtwarzania (4/8/12/16/60 sekund).

SWC:

Zapamiętanie zdalnego sterowania przy kierownicy, patrz rozdział PILOT ZDALNEGO STEROWANIA PRZY KIEROWNICY (SWC).

TA BUTTON (PRZYCISK TA):

Ustawianie funkcji przycisku TA.

TA: Aktywacja/dezaktywacja priorytetyzacji komunikatów o ruchu drogowym

BT-STREAM: Przycisk służy do bezpośredniego wyboru źródła dźwięku BT-STREAM

USB: Przycisk bezpośredniego wyboru źródła dźwięku USB / IPOD

- Priorytetyzację komunikatów o ruchu drogowym można nadal aktywować lub dezaktywować za pomocą opcji menu TRAF.

Wyłącza wykrywanie sygnału plusa zapłonu (ACC/kl. 15) dla następujących funkcji:

• Radio samochodowe nie wyłącza się automatycznie po godzinie, gdy działa bez plusa zapłonu.
• Parowanie Bluetooth nie odbywa się, gdy radio samochodowe jest wyłączone, a zapłon jest aktywny.
• Radio samochodowe będzie nadal reagować na sygnał plusa zapłonu w celu włączenia/wyłączenia i wyświetlenia zegara (jeśli jest aktywowany).
• Dezaktywacja tej funkcji wiąże się z ryzykiem rozładowania akumulatora przez radio samochodowe, jeśli zapomni się je wyłączyć

VERSION:

Zapytanie o wersję oprogramowania radia samochodowego.

NORMSET:

Przywrócenie radia samochodowego do ustawień fabrycznych. Po wybraniu tej opcji radio samochodowe uruchomi się ponownie z ustawieniami fabrycznymi (żadne aktualizacje nie zostaną anulowane).

Powrót do Menu głównego

Opuszczanie menu

18. Montaż | Demontaż | Podłączenia

Zasady instalacji

Urządzenie można zainstalować tylko wtedy, gdy ma się doświadczenie w instalacji radia samochodowego i jest się zaznajomionym z układem elektrycznym pojazdu. Należy zwrócić uwagę na informacje podane przy przyłączach radia samochodowego. Radio samochodowe można podłączyć wyłącznie za pomocą odpowiednich adapterów; należy upewnić się, że wszystkie przewody przenoszą prawidłowe sygnały lub napięcia. Wtyczki znajdujące się w pojeździe nie mogą być podłączane bezpośrednio do radia samochodowego.

Instalacja radia nie może zakłócać lub blokować działania poduszek powietrznych i innych urządzeń zabezpieczających i/lub elementów obsługowych.

Przed montażem radia samochodowego należy odłączyć akumulator pojazdu (zacisk ujemny, masa), w przeciwnym razie mogą wystąpić usterki lub nawet uszkodzenie radia samochodowego lub elektroniki pojazdu.

Należy przestrzegać wskazówek bezpieczeństwa producenta pojazdu (poduszka powietrzna, system alarmowy, komputer pokładowy, immobiliser itp.).

W zależności od modelu, przed montażem radia samochodowego należy usunąć wszelkie zabezpieczenia transportowe, takie jak śruby zabezpieczające z napędów CD/DVD.

Sprawdź, czy na radiu samochodowym znajdują się etykiety wskazujące takie zabezpieczenia.

Aby zdemontować radio samochodowe, a także zdjąć ramkę montażową przed montażem radia samochodowego, należy włożyć narzędzie odblokowujące do bocznych otworów (patrz rozdział ELEMENTY OBSŁUGI RADIA SAMOCHODOWEGO), aż zatrzaśnie się na swoim miejscu. Teraz ostrożnie wyciągnij radio samochodowe ze szczeliny montażowej lub zdejmij ramkę montażową z radia samochodowego.

Ramka montażowa radia samochodowego musi być włóżona do odpowiedniego gniazda montażowego radia 1-DIN w pojeździe. Występy w ramce montażowej instalacyjnej muszą być wygięte na zewnątrz w odpowiednich punktach, aby zamocować ramkę montażową w gnieździe montażowym radia w pojeździe.

Następnie podłącz radio samochodowe i włóż je do ramki, aż zatrzaśnie się na swoim miejscu. Podczas wkładania radia samochodowego nie należy wywierać nacisku na elementy obsługi lub wyświetlacz/ramkę wyświetlacza.

W zależności od pojazdu, w którym ma być zamontowane radio, wymagane są opcjonalne i specyficzne adaptery przyłączeniowe i/lub akcesoria montażowe, takie jak ramki montażowe, pokrywy itp.

Funkcje specyficzne dla OEM, takie jak wyświetlacze zintegrowane z pojazdem lub elementy obsługi komputera pokładowego, nie są obsługiwane.

Zdalne sterowanie kierownicą OEM jest obsługiwane tylko wtedy, gdy dostępne są odpowiednie adaptery lub interfejsy, patrz rozdział PILOt ZDALNEGO STEROWANIA PRZY KIEROWNICY (SWC)

Błędy montażowe mogą doprowadzić do zniszczenia radia lub elektroniki pojazdu.

Upewnij się, że żadne kable ani wtyczki nie zostały uszkodzone podczas instalacji i demontażu. Uszkodzone wtyczki lub kable nie mogą być ponownie używane.

Obudowa radia nagrzewa się podczas pracy; należy upewnić się, że żadne kable nie stykają się z obudową.

Montaż w miejscu o dużej wilgotności lub zapyleniu/zabrudzeniu może prowadzić do nieprawidłowego działania lub wad radia samochodowego.

Jeśli potrzebna jest pomoc w instalacji radia samochodowego, należy skonsultować się ze specjalistą od samochodowych systemów Hi-Fi.

Firma Blaupunkt nie ponosi odpowiedzialności ani nie udziela gwarancji za szkody powstałe w wyniku nieprawidłowej i/lub niefachowej instalacji, obsługi lub użytkowania i/lub za ich skutki.

A B
1	NC/wolne 1		Spe16ker/głośniki RR+
2	Mute/Wyciszenie (m16s16 16)	k2w5p1616ker/głośniki RR-
3	NC/wolne 3		Spe16ker/głośniki R8+
4	BATT/B16teri16(KI. 30) 4		Spe16ker/głośniki R8-
5	Anten16/wyjście przełącz1(zd16Ine) 5		Spe16ker/głośniki L8+
6	Ściemni16cz/Oświetlenie (Kl. 58)	6	Spe16ker/głośniki L8-
7	ACC/Z16płon plus (Kl. 15) 7		Spe16ker/głośniki LR+
8	GN5/m16s16(Kl. 31) 8		Spe16ker/głośniki LR-

Połączenia i definicje połączeń

① SWC: Podłączenie do pilota zdalnego sterowania przy kierownicy, może być konieczny zewnętrzny adapter/interfejs, patrz rozdział PILOT ZDALNEGO STEROWANIA PRZY KIEROWNICY (SWC)
② SUB/ SW: Wyjście subwoofera do podłączenia aktywnego subwoofera
③ PREAMP- OUT (RF, LF, RR, LR): Wyjścia przedwzmacniacza do podłączenia zewnętrznego wzmacniacza
④ USB: Tylny port USB (REAR USB)
⑤ EXT-MIC: Przyłącze do podłączenia zewnętrznego. Mikrofon, przełączanie odbywa się automatycznie po podłączeniu mikrofonu zewnętrznego
⑥ Antena DAB: Złącze SMB z zasilaniem fantomowym 12 V (maks. 150 mA)
⑦ Antena FM/AM: Przyłącze DIN
⑧ Listwa zaciskowa z komorą A (zasilanie), komorą B (głośnik) i bezpiecznikiem (płaski bezpiecznik samochodowy, 10 A, czerwony)

MUTE/WYCISZENIE: Wyciszanie radia poprzez styk masy BATT (zacisk 30): Bateria

ANTENA / WYJŚCIE PRZEŁĄCZNIKOWE (ZDALNE): Przełączane zasilanie dla anten aktywnych lub napięcie sterujące dla zewnętrznych wzmacniaczy mocy/subwooferów (12 V, max. 150 mA) ŚCIEMNIACZ/OŚWIETLENIE (zacisk 58): Wejście oświetlenia pojazdu, wymagane do automatycznego przełączania jasności przycisków/wyświetlacza i nocnego wyglądu urządzenia (podświetlenie przycisków, gdy urządzenie jest wyłączone, jeśli aktywne są zaciski 15 i 58). Wejście wymaga napięcia 0 V/12 V. Sygnały PWM mogą powodować migotanie wyświetlacza i nie mogą być używane w tym przypadku. ACC/PLUS ZAPŁONU (zacisk 15): Odłączony plus zapłonu od stacyjki GND/ MASA (zacisk 31): Masa

• Radio samochodowe nie obsługuje zmieniarek CD, interfejsu ani innych komponentów kompatybilnych ze starszymi radiami samochodowymi Blaupunkt.
• Należy upewnić się, że zapłon i ciągły plus są prawidłowo podłączone, w przeciwnym razie radio samochodowe może mieć zwiększony pobór prądu i nie wyłączyć się całkowicie. Może to również prowadzić do rozładowania lub uszkodzenia akumulatora samochodowego, usterek elektroniki pojazdu lub innych elementów zewnętrznych!

19. Przydatne informacje | Dane techniczne

Gwarancja

Z aktualnymi warunkami gwarancji można zapoznać się na stronie www.blaupunkt.com. Jeżeli nie podano tu żadnych dodatkowych informacji, zastosowanie mają lokalne przepisy prawne.

Serwis

W przypadku konieczności skorzystania z serwisu naprawczego należy skontaktować się bezpośrednio ze specjalistycznym sprzedawcą, u którego zakupiono produkt. Informacje o partnerach serwisowych w danym kraju można również znaleźć na stronie www.blaupunkt.com.

Dane techniczne

Zakres częstotliwości FM: 87,5-108 Mhz

Zakres częstotliwości DAB: 174,928-239,200 MHz (kanał 5A-13F)

Impedancja głośników ≥ 4 Ohm/kanał

Zasilanie elektryczne

Napięcie robocze: 10.5-14.4 V

Pobór prądu

Podczas pracy < 10 A

Wył. (zacisk 15/ ACC wył.): < 5 mA

Wejścia / wyjścia

Antena/wzmacniacz 12 V, maks. 150 mA

Antena DAB 12 V, maks. 150 mA

Złącze USB 5 V, maks. 1 A

Wyjście przedwzmacniacza 2 V

20. Wyszukiwanie błędów

Poniżej znajdują się ilustracje błędów i ich możliwe rozwiązania.

Jeśli nadal występują problemy z radiem samochodowym, należy skontaktować się ze sprzedawcą lub serwisem firmy Blaupunkt. W przypadku wystąpienia problemów należy zlecić sprawdzenie lub instalację radia samochodowego wykwalifikowanemu specjaliście.

Większość występujących problemów może wynikać z błędnego podłączenia i obsługi.

Prosimy o dokładne zapoznanie się z instrukcją obsługi w pełnym jej zakresie.

- Niektóre elementy mogą nie dotyczyć Twojego modelu, ponieważ odpowiednia funkcja lub opcja nie jest dostępna.

- Po zamontowaniu na desce rozdzielczej zapalają się lampki kontrolne poduszki powietrznej / prędkościomierz przestaje działać / radio samochodowe blokuje się i wyświetła PHONE lub TELEFON itp:

Radio samochodowe najwyżraźniej zostało podłączone nieprawidłowo lub kable zostały uszkodzone. Natychmiast odłączyć akumulator pojazdu i wyjąć radio. Instalację należy zlecić wykwalifikowanemu specjaliście.

- Nie można włączyć radia samochodowego/ radio samochodowe wyświetla 1 HOUR/ 1 GODZINA po włączeniu i wyłącza się po godzinie:

Plus zapłonu nie jest podłączony lub nie jest aktywowany. Należy sprawdzić przyłącza.

- Przy większej głośności wyświetlacz zaczyna migotać/radio samochodowe całkowicie się wyłącza:

Należy sprawdzić przekrój kabla zasilacza.

Instalację należy zlecić wykwalifikowanemu specjaliście.

- Problemy z odtwarzaniem dźwięku, awaria pojedynczych lub wszystkich kanałów:

Należy sprawdzić okablowanie głośników i same głośniki, żaden kabel nie może mieć kontaktu z masą, poszczególne kanały nie mogą spaść poniżej minimalnej impedancji.

- Pilot zdalnego sterowania nie działa:

Należy sprawdzić, czy bateria jest prawidłowo osadzona, usunąć małą plastikową folię, skierować pilot na radio samochodowe, aby uzyskać bezpośredni kontakt wzrokowy.

- Nie wszystkie modele posiadają tę funkcję.

•Radio samochodowe nie włącza się/ Radio samochodowe nie reaguje na zapłon/ Radio samochodowe zawsze wyłącza się automatycznie po pewnym czasie/ Radia samochodowego nie można włączyć bez zapłonu:

Zapłon/ciągły plus prawidłowo podłączony? Plus zapłonu musi przełącać się prawidłowo 0 V/12 V, w stanie „zapłon wyłączony” na plusieurs zapłonu nie może występować napięcie resztkowe. Prosimy o sprawdzenie poprawności podłączenia radia samochodowego, w żadnym wypadku nie należy podłącać wtyczek samochodowych bezpośrednio do radia samochodowego bez wcześniejjszego sprawdzenia przyporządkowania PINU do PINU. Instalację należy zlecić wykwalifikowanemu specjaliście.

- Ustawienia i/lub zaprogramowane stacje zostają utracone, czas nie działa prawidłowo:

Zasadniczo radio samochodowe zapisuje ustawienia na stałe, nawet bez zasilania. Jednak niektóre ustawienia są trwale zapisywane dopiero po prawidłowym wyłączeniu, dlatego należy pamiętać o prawidłowym wyłączeniu radia samochodowego.

Funkcje takie jak czas, ostatnie źródło dźwięku, ostatnia pozycja odtwarzania USB/CD wymagają stałego zasilania. Do prawidłowego działania radio samochodowe musi być prawidłowo podłączone do ciągłego zasilania, które nie może być przerwane.

- Radio samochodowe nie odbiera sygnału radiowego lub odbiera słaby sygnał radiowy:

Sprawdzić antenę dla danego obszaru odbioru.

Sprawdzić, czy może być potrzebny adapter zasilania fantomowego.

Czy antena jest prawidłowo zamontowana? Wiele anten wymaga zastosowania przeciwbieguna (karoseria). Przyklejane anteny okienne nie mogą być montowane na oknach pokrytych parą. Lampy LED lub inne elementy elektryczne mogą zakłócać odbiór radiowy, dlatego należy wykluczyć obecność takich zakłóceń. Przy pierwszym użyciu radia samochodowego należy upewnić się, że radio samochodowe jest ustawione na właściwy region radiowy (patrz rozdział USTAWIENIA | MENU).

- W trybie DAB nagle wyświetlany jest komunikat NO SIGNAL lub NO SERVICE:

Aktualny multipleks (pakiet programów) ma zbyt słaby sygnał i dekodowanie sygnału audio nie jest możliwe. Proszę wybrać inny multipleks lub sprawdzić antenę DAB.

- Radio samochodowe nagle wyświetla komunikat SEEK PI (WYSZUKIWANIE PI)/SEEK TP (WYSZUKIWANIETP) lub zmienia stację podczas pracy radia:

Proszę sprawdzić antenę i ustawienia radia samochodowego. W razie potrzeby dezaktywować funkcję częstotliwości alternatywnej (patrz rozdział USTAWIENIA | MENU). Słaby odbiór może spowodować zmianę stacji, jeśli włączona jest priorytetyzacja komunikatów o ruchu drogowym.

- Radio samochodowe nie wyświetla prawidłowo / nie wyświetla nazwy stacji w trybie radiowym:

Wyświetlacz należy ustawić zgodnie z opisem w instrukcji. Sprawdzić odbiór (sprawdzić antenę).

Uwaga: Niektóre stacje nadają dodatkowe informacje zamiast nazwy stacji RDS; radio samochodowe nie ma na to wpływu.

- USB, CD, DVD, SD lub inne nośniki danych nie działają:

Należy sprawdzić działanie z innym nośnikiem danych, sformatować nośnik danych, odtworzyć inne pliki.

Należy sprawdzić, czy radio nie posiada zabezpieczeń transportowych napędu CD/DVD i usunąć je przed instalacją.

- Telefon komórkowy nie ładuje się lub ładuje się wolno przez USB:

Zależy to od telefonu i użytego kabla, funkcje szybkiego ładowania specyficzne dla danego producenta mogą nie być obsługiwane.

- Problemy z Bluetooth (książka telefoniczna nie jest wyświetlana, telefon nie łączy się, nie słychać rozmówcy):

Należy sprawdzić, czy dostępne są aktualizacje oprogramowania dla telefonu i/lub radia samochodowego.

Zresetować radio samochodowe poprzez NORMSET (patrz rozdział USTAWIENIA | MENU) lub nacisnąć przycisk RESET (w zależności od modelu, patrz rozdział ELEMENTY OBSŁUGI RADIA SAMOCHODOWEGO).

Proszę usunąć z listy w telefonie radio samochodowe, a następnie ponownie nawiązać połączenie. Potwierdzić wszystkie żądania autoryzacji telefonicznie, odpowiadając TAK.

Użyć na próbę innego telefonu.

- Odtwarzanie Bluetooth ^® jest zbyt ciche lub niesłyszalne:

W zależności od modelu, telefony zapisują poziomy głośności dla różnych podłączonych urządzeń i różnych aplikacji oddzielnie. W takim przypadku należy sprowokować wyjście audio aplikacji ze zbyt niskim poziomem głośności (rozpocząć odtwarzanie muzyki odpowiedniej aplikacji lub komunikatu nawigacji) i dostosować głośność w telefonie podczas odtwarzania.

• Rozmówca mnie nie słyszy:

Należy sprawdzić podłączenie zewnętrznego mikrofonu. Sprawdzić ustawienie mikrofonu w ustawieniach Bluetooth® (jeśli jest dostępne). Użyć na próbę innego telefonu.

- SUB-OUT lub opcje jego ustawienia w radiu samochodowym nie działają (w zależności od modelu):

Należy sprawdzić, czy subwoofer jest prawidłowo podłączony do wyjścia SUB-Out radia samochodowego, w przeciwnym razie opcje w ustawieniach dźwięku nie mają znaczenia.

- Błąd/problem nie jest tutaj wymieniony. Funkcja radia samochodowego nie działa zgodnie z oczekiwaniami/ Radio samochodowe nie zachowuje się zgodnie z oczekiwaniami:

Zresetować radio samochodowe poprzez NORMSET (patrz rozdział USTAWIENIA | MENU) lub nacisnąć przycisk RESET (w zależności od modelu).

Sprawdzić, czy oprogramowanie jest aktualne. Aktualne aktualizacje oprogramowania dostępne na naszej stronie lub można je zamówić za pośrednictwem naszego serwisu.

Uwaga: Dokładny opis usterki oraz aktualne oprogramowanie radia samochodowego są niezbędne przy kontakcie z serwisem (zapytanie o oprogramowanie znajduje się w rozdziale USTAWIENIA | MENU).
