Marque	Blaupunkt
Modèle	Hamburg SQM 23 DAB
Type de produit	Autoradio avec réception DAB+
Dimensions (H x L x P)	50 x 178 x 100 mm (standard 1-DIN)
Poids	Environ 0,6 kg
Alimentation	12 V CC (véhicule)
Puissance de sortie	4 x 50 W (max)
Réception radio	FM/AM, DAB/DAB+
Connectivité	Bluetooth, USB, entrée AUX 3,5 mm
Formats audio pris en charge	MP3, WMA, AAC, FLAC
Fonctions principales	Radio DAB+ avec présélections, Bluetooth mains-libres, streaming audio, port USB pour lecture et charge, entrée AUX, télécommande incluse
Affichage	Écran LCD rétroéclairé avec informations DAB (service, date/heure)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants agressifs
Sécurité	Panneau avant amovible pour dissuader le vol
Pièces détachées et réparabilité	Disponibles auprès de revendeurs agréés ; connecteurs ISO standard
Garantie	2 ans (pièces et main-d’œuvre)

FOIRE AUX QUESTIONS - Hamburg SQM 23 DAB BLAUPUNKT

Comment installer le Blaupunkt Hamburg SQM 23 DAB dans ma voiture ?

L'installation nécessite un kit de montage adapté à votre véhicule. Utilisez le faisceau ISO fourni et connectez les fils selon les codes couleur (rouge : +12V après contact, jaune : permanent, noir : masse). Consultez la notice pour le schéma détaillé.

Pourquoi le son est-il faible ou distordu ?

Vérifiez que les haut-parleurs sont compatibles (4 ohms). Réglez le niveau de volume et les égaliseurs dans le menu audio. Assurez-vous que la sortie amplifiée n'est pas en mode 'ligne'.

Comment régler l'heure sur l'autoradio ?

Appuyez sur le bouton 'Menu' et naviguez jusqu'à 'Horloge'. Utilisez les boutons de réglage pour ajuster les heures et minutes. La synchronisation automatique via DAB est aussi disponible.

La réception DAB est mauvaise, que faire ?

Assurez-vous que l'antenne DAB est correctement connectée et positionnée. Les antennes DAB nécessitent souvent une alimentation (tension 5V). Vérifiez que le mode DAB est sélectionné et effectuez une recherche manuelle.

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone. Sur l'autoradio, allez dans le menu Bluetooth et sélectionnez 'Appairage'. Cherchez 'Blaupunkt Hamburg' dans la liste de votre téléphone et confirmez le code PIN 0000 ou 1234.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez les fusibles du véhicule et ceux de l'autoradio (souvent 10A). Assurez-vous que le fil rouge (allumage) reçoit du 12V lorsque le contact est mis. Testez avec une autre source d'alimentation.

Puis-je utiliser une clé USB avec plus de 32 Go ?

L'autoradio supporte les clés USB jusqu'à 32 Go formatées en FAT32. Au-delà, des problèmes de lecture peuvent survenir.

Comment réinitialiser l'autoradio aux paramètres d'usine ?

Allez dans le menu 'Réglages' puis 'Réinitialiser'. Confirmez avec 'Oui'. Vous pouvez aussi appuyer sur le bouton de réinitialisation situé sur la façade avec un stylo.

Les commandes au volant ne fonctionnent plus, pourquoi ?

Votre véhicule nécessite un adaptateur de commandes au volant (non fourni). Installez-le entre le faisceau ISO et l'autoradio. Configurez ensuite dans le menu 'Commandes au volant'.

Comment nettoyer l'écran de l'autoradio ?

Utilisez un chiffon microfibre légèrement humidifié avec de l'eau. N'utilisez jamais de produits abrasifs ou alcoolisés. Essuyez délicatement sans appuyer.

MODE D'EMPLOI Hamburg SQM 23 DAB BLAUPUNKT

1. Éléments de commande - autoradio

① Affichage LC : Affichage d'informations telles que la source audio, la station, le morceau musical, l'heure, les options de réglage, etc. ② Touche / Bouton avec contrôle de la balance : Rotation : Volume fort/silencieux, dans le menu de sélection des paramètres. Appui bref : Mise en marche de l'autoradio, pendant le fonctionnement : mise en sourdine et pause de la lecture en fonction de la source audio, dans le menu : confirmation des paramètres. Appui prolongé : Mise en arrêt de l'autoradio. Rotation du contrôleur arrière : Ajustement de la balance. ③ Touche MENU : Appui bref : Ouverture/fermeture du menu (voir la section RÉGLAGES | MENU). Appui prolongé : Commutation des informations affichées en fonction de la source audio. ④ Combiné téléphonique : Touche « Acceptor » : Appui bref : Réponse à l'appel / répétition du dernier numéro. Appui prolongé : Deuxième fonction (voir section RÉGLAGES | MENU). Touche « Se déconnecter » : Appui bref : Fin/rejet d'appel. ⑤ Touche SRC : Appui bref : Sélection de la source audio, les sources audio disponibles commutent successivement l'une après l'autre. Certaines sources audio / niveaux de mémoire peuvent être désactivés (voir chapitre RÉGLAGES | MENU). Appui prolongé : Fonction de lecture des stations / fonction de lecture des pistes (SCAN) de la source audio actuelle. ⑥ Touches de sélection directe DAB, FM : Appui bref : En sélectionnant une source audio DAB ou VHF, un appui répété change le niveau de mémoire (affiché sur l'écran). ■ Certaines sources audio / niveaux de mémoire peuvent être désactivés (voir chapitre RÉGLAGES | MENU).

Appui long (FM/DAB) : Fonction FM Travelstore / recherche de services DAB

⑦ Touche TA :

Appui bref : Activation / désactivation de la priorisation des messages de circulation routière

La fonction de la touche TA peut être adaptée pour sélectionner directement une source audio, telle que USB, IPOD ou BT-STREAM. Voir section RÉGLAGES | MENU

Appui prolongé : Commutation entre le réglage de la luminosité DAY (JOUR)/NIGHT (NUIT) lorsque l'option MAN (MODE MANUEL) est activé. Voir section RÉGLAGES MENU

⑧ Touches de mémoire 1-5 :

Appui bref : Appel d'une station mémorisée, d'un numéro de téléphone ou, selon la source audio sélectionnée, de fonctions telles que la recherche de morceaux (navigation), la fonction de répétition, la lecture aléatoire, le changement de répertoire

Appui long : Mémorisation de la station de radio actuelle / du numéro de téléphone

⑨ Interrupteur multifonction :

Appui bref : Selon la source audio, recherche FM/AM, changement de service DAB, changement de piste USB/Bluetooth®, etc.

Appui long : Selon la source audio, la recherche manuelle FM/AM, la recherche de bande DAB, l'avance ou le retour rapide USB

⑩ Entrée USB cachée : Ouvrez le rabat en appuyant légèrement par le bas sur la bosse du bord inférieur. Connecteur pour clés USB permettant de lire de la musique

⑪ Microphone : Microphone mains libres interne

⑫ Couvercles des trous pour le dispositif de déverrouillage, voir section MONTAGE ET DÉMONTAGE ET RACCORDEMENTS

⑬ Capteur infrarouge : capteur pour télécommande optionnelle

Basé sur le modèle original Blaupunkt HAMBURG SQM 23. Les touches ③

et ④ n'ont pas de fonction de rétro-éclairage / nuit. Activation du mode nuit, voir chapitre RÉGLAGES | MENU.

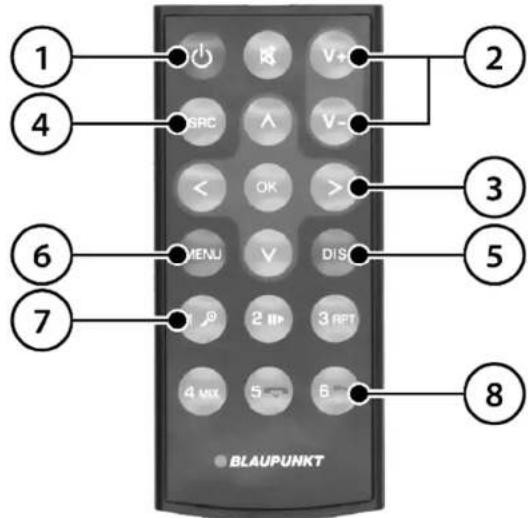

2. Éléments de commande – Télécommande (accessoire en option)

L'autoradio peut être commandé à distance grâce au capteur de télécommande intégré dans sa façade. Ceci est possible avec la télécommande disponible comme accessoire pour l'autoradio (numéro de commande 1 101 402 001 001) ou avec les anciennes télécommandes Blaupunkt (RC-08, RC-09, RC-10, RC-10H, RC-12H).

Il doit y avoir un contact visuel entre le capteur de la radio et l'œil émetteur de la télécommande. Veuillez noter que l'utilisation de la télécommande au volant peut ne pas fonctionner correctement en fonction de sa position.

① Touche Marche/Arrêt : mise en marche/arrêt de l'autoradio. L'autoradio ne peut être mis en marche avec la télécommande que lorsque le contact est activé. Cette fonction augmente le courant de veille de l'autoradio et ne doit donc pas être utilisée sans que le contact soit mis afin de protéger la batterie du véhicule. ② Touches de réglage du volume et de la mise en sourdine. ③ Touches multifonctions pour contrôler les fonctions spécifiques à la source. ④ SRC (source / source audio) : sélection de la source audio, les sources audio disponibles commutent successivement l'une après l'autre. - Certaines sources sonores peuvent être désactivées, voir section RÉGLAGES | MENU. ⑤ Touche DIS : commutation de l'affichage. ⑥ Touche MENU : ouverture du menu. ⑦ Touches de mémoire :

Appel d'une station ou d'une fonction auxiliaire présentée dépendant de la source, telle que la recherche de chanson, la pause, la répétition, la lecture aléatoire.

- Toutes les fonctions / mémoires ne sont pas disponibles en fonction du modèle

⑧ Touches du téléphone :

Réponse et fin des appels

3. Félicitations | Table des matières

Nous vous félicitons pour l'achat d'un nouveau produit Blaupunkt.

Afin de pouvoir en bénéficier longtemps, veuillez lire attentivement ce mode d'emploi.

Cependant, si vous rencontrez des problèmes inattendus, veuillez consulter le mode d'emploi pour voir si vous pouvez les résoudre vous-même. Veuillez également vous reporter à la section RECHERCHE D'ERREURS à la fin de ce mode d'emploi.

Votre revendeur et votre équipe de service après-vente Blaupunkt se feront un plaisir de vous aider si vous ne parvenez pas à résoudre votre problème par vos propres moyens. Les coordonnées peuvent être consultées à l'adresse suivante : www.blaupunkt.com.

Ce mode d'emploi peut s'appliquer à différents modèles présentant des caractéristiques différentes, de sorte que certaines fonctions et options peuvent ne pas être disponibles ou peuvent différer d'un modèle à l'autre.

Nous nous réservons le droit d'apporter des modifications techniques afin d'améliorer le produit, ce qui peut entraîner des écarts par rapport aux fonctions décrites dans ce mode d'emploi.

Contenu

1. Éléments de commande – Autoradio
2. Éléments de commande – Télécommande (accessoire en option)
3. Félicitations | Table des matières
4. Règles de sécurité
5. Informations générales | Contenu de la livraison
6. Mise en marche/arrêt | Modification du volume sonore
7. Radio analogique : VHF/ondes moyennes (AM/MW)
8. Radio numérique : DAB / DAB+
9. Lecture à partir de périphériques et de médias externes : Support de données USB (stockage de masse)
10. Lecture à partir de périphériques et de médias externes : dispositifs Apple®
11. Configuration de la connexion Bluetooth®
12. Streaming audio par Bluetooth®
13. Système mains libres Bluetooth®
14. Réglages du son
15. Horloge
16. Télécommande au volant (SWC)
17. Réglages | Menu
18. Montage | Démontage | Connexions
19. Informations utiles | Données techniques
20. Recherche d'erreurs

4. Règles de sécurité

Règles de sécurité

L'autoradio a été fabriqué conformément à l'état actuel des

connaissances techniques et aux directives de sécurité spécifiques.

Cependant, si vous ne suivez pas les consignes de sécurité de ce mode d'emploi, vous êtes exposé à des risques.

Ce manuel est destiné à familiariser l'utilisateur avec les fonctions de l'autoradio.

• Lisez attentivement ce mode d'emploi avant d'utiliser l'autoradio.
• Conservez ce mode d'emploi dans un endroit accessible à tous les utilisateurs.
• Remettez toujours l'autoradio à un tiers avec ce mode d'emploi.
• Suivez les instructions fournies pour les appareils utilisés avec votre autoradio.
• Si un problème survient, ne continuez pas à utiliser votre autoradio.

Symboles utilisés

Les symboles suivants sont utilisés dans ce mode d'emploi :

DANGER ! Mise en garde contre les blessures

ATTENTION ! Mise en garde contre le risque d'endommagement du lecteur de DVD/CD ou du support de données utilisé

DANGER ! Mise en garde contre le volume sonore élevé

Le marquage CE assure la conformité aux directives de l'UE

Conseil • Détails

Sécurité routière

Respectez les consignes suivantes en matière de sécurité routière.

Utilisez l'autoradio de manière à pouvoir toujours conduire votre véhicule en toute sécurité.

L'utilisation d'une fonction de l'autoradio pendant la conduite peut vous distraire de la circulation et entraîner des accidents graves ! Évitez toute action supplémentaire qui détourne l'attention de la situation routière et du fonctionnement du véhicule pendant la conduite. Pour utiliser ces fonctions, arrêtez le véhicule dans un endroit autorisé et manipulez la radio lorsque le véhicule est à l'arrêt.

Écoutez toujours l'autoradio à un volume sonore modéré pour protéger votre ouïe et pouvoir entendre les signaux d'avertissement sonores (par exemple de la police). Pendant des

mises en sourdine momentanées (par exemple lors du changement de source audio), la modification du volume sonore n'est pas audible. N'augmentez pas le volume sonore pendant la mise en sourdine momentanée.

Règles générales de sécurité

Ne modifiez pas et n'ouvrez pas l'autoradio. À l'intérieur de l'autoradio, il n'y a aucune pièce qui puisse être entretenue par l'utilisateur.

N'insérez pas d'objets dans les ouvertures de l'autoradio et ne vissez pas de vis inadéquates dans le boîtier.

Les radios avec les lecteurs CD / DVD comportent un laser de classe 1 qui peut endommager vos yeux.

Utilisation conforme à l'usage prévu :

Cet autoradio est prévu pour le montage et le fonctionnement dans un véhicule disposant d'une tension d'alimentation de 12 V et il doit être installé sur un connecteur DIN.

Respectez les limites des paramètres de l'autoradio.

L'autoradio est destiné à un usage privé et non commercial.

Faites effectuer les réparations et, si nécessaire, le montage par un spécialiste qualifié.

5. Informations générales | Contenu de la livraison

Déclaration de conformité

La société Blaupunkt Competence Center Car Multimedia Evo Sales GmbH déclare par la présente que l'autoradio est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/CE.

La déclaration de conformité est disponible sur Internet à l'adresse suivante www.blaupunkt.com. Si elle n'est pas disponible sur le site web, veuillez nous contacter.

Informations sur les marques

Toutes les autres marques et leurs logos, noms de marque ou noms de société sont utilisés exclusivement à des fins d'identification et sont la propriété de leurs propriétaires respectifs.

Règles de nettoyage

Les solvants, les produits de nettoyage et les produits abrasifs, ainsi que les aérosols pour le poste de conduite, les désodorisants et les produits d'entretien des plastiques peuvent contenir des substances susceptibles d'endommager la surface de l'autoradio. Utilisez uniquement un chiffon sec ou légèrement humide, non pelucheux et doux pour nettoyer l'autoradio.

Instructions pour l'élimination

Ne jetez pas l'ancien appareil avec les ordures ménagères ! Pour l'élimination des appareils usagés et des accessoires, utilisez les systèmes de collecte et de retour des déchets disponibles.

Contenu de la livraison

L'emballage contient les composants suivants :

• Autoradio
• un manuel d'utilisation
• un micro externe
• un câble de connexion ISO A/ISO B • Cadre de montage et outil de démontage
• Adaptateur pour antenne, fiche DIN vers prise ISO

Accessoires recommandés (non inclus dans la fourniture) :

• Télécommande : 1 101 402 001 001 - Antenne DAB active sur le pare-brise : 2006021000000

Mise à jour du logiciel

Le logiciel de l'autoradio peut être mis à jour via un support de stockage externe. Des instructions pour la mise à jour et des informations complémentaires sont incluses dans la mise à jour. Selon le modèle, les mises à jour peuvent être obtenues auprès de l'assistance technique ou sont disponibles sur la page d'accueil de Blaupunkt à l'adresse www.blaupunkt.com.

• Lorsque vous demandez une mise à jour à Blaupunkt, veuillez fournir autant de détails que possible sur le problème de votre autoradio. L'assistance technique a également besoin d'informations sur la version du logiciel actuellement installé (voir chapitre RÉGLAGES | MENU).

Si l'autoradio fonctionne correctement, une mise à jour n'est pas nécessaire ; toute mise à jour comporte également un risque d'erreurs pendant la mise à jour. Malgré des tests minutieux, il peut arriver que des erreurs nouvelles ou différentes apparaissent ou que des fonctions soient modifiées de manière indésirable. - Ne chargez pas de logiciels provenant de sources externes dans l'autoradio, car cela pourrait le rendre inopérant. - Les différents composants et fonctions de l'autoradio peuvent différer de ceux indiqués dans le manuel, car des fonctions peuvent avoir été modifiées, ajoutées ou même supprimées en raison du développement ultérieur du logiciel. Cela ne constitue pas un défaut ou un motif de réclamation pour l'autoradio.

6. Mise en marche/arrêt | Modification du volume sonore

Mise en marche/arrêt

Appuyez brièvement sur la touche / le bouton pour allumer l'appareil. Pour éteindre l'appareil, appuyez sur la touche / le bouton et maintenez-le enfoncé pendant une seconde.

Veuillez noter qu'une fois l'autoradio allumé, il peut s'écouler quelques secondes avant qu'il ne puisse être utilisé ou éteint à nouveau, car les processus de démarrage internes sont toujours actifs en arrière-plan.

- L'autoradio peut également être mis en marche lorsque le contact est coupé – l'affichage montre alors brièvement 1 HOUR ON/ 1 STUNDE. L'autoradio s'éteint automatiquement après une heure pour protéger la batterie.

La fonction d'arrêt automatique peut être désactivée si, par exemple, le positif du contact n'est pas disponible dans le véhicule. Toutefois, l'autoradio risque de décharger la batterie si vous oubliez de l'éteindre. Voir section RÉGLAGES | MENU.

Mise en marche/arrêt l'intermédiaire du contact du véhicule

Si le contact est coupé alors que l'autoradio est en marche, l'autoradio s'éteint et se rallume automatiquement au prochain enclenchement du contact.

Si l'autoradio a été éteint en appuyant sur la touche / le bouton de volume, il reste éteint en permanence lorsque le contact est mis/coupé jusqu'à ce qu'il soit remis en marche manuellement.

- Si la fonction ne fonctionne pas comme décrit, l'autoradio n'a pas été correctement connecté.

Réglage du volume sonore

Le volume peut être réglé à l'aide de la touche / du bouton rotatif, le volume peut être réglé de 0 (aucun son) à 50 (plein volume).

L'affichage montre le niveau de volume réglé pendant quelques secondes.

Selon le réglage, l'autoradio mémorise le dernier volume ou le volume programmé lorsqu'il est remis en marche (voir la section RÉGLAGES | MENU).

Réglage du volume de la musique :

Pendant la lecture de la musique, tournez la touche / le bouton pour modifier le volume.

Réglage du volume des messages de circulation routière (la hiérarchisation des messages de circulation routière doit être activée dans les réglages, voir chapitre RÉGLAGES | MENU) :

Pendant un message de circulation routière, tournez la touche / le bouton pour modifier le volume ; cette valeur est automatiquement mémorisée et peut être modifiée dans les réglages (voir chapitre RÉGLAGES | MENU).

Réglage du volume du Bluetooth® (téléphonie) :

Pendant un appel téléphonique, tournez la touche / le bouton pour modifier le volume. Cette valeur est enregistrée automatiquement et peut être modifiée dans les réglages (voir chapitre RÉGLAGES | MENU).

En outre, le volume de l'appel, ainsi que la sonnerie, peuvent ou doivent être réglés sur le téléphone mobile, veuillez vous référer aux instructions du fabricant du téléphone.

- Vous pouvez également régler la sensibilité du microphone, voir chapitre RÉGLAGES | MENU

Mise en sourdine de l'autoradio (Mute)

Appuyez brièvement sur la touche ou le bouton pour couper le son de l'autoradio ou réactiver le volume précédent. L'autoradio affiche MUTE (MISE EN SOURDINE). La lecture des médias est interrompue et reprend lorsque la fonction de sourdine est à nouveau annulée.

Écoutez toujours l'autoradio à un volume sonore modéré pour protéger votre ouïe et pouvoir entendre les signaux d'avertissement sonores (par exemple de la police).

Pendant des mises en sourdine momentanées (par exemple lors du changement de source audio), la modification du volume sonore n'est pas audible. N'augmentez pas le volume sonore pendant la mise en sourdine momentanée.

7. Radio analogique : VHF/ondes moyennes (FM/MW)

Les voies de transmission analogiques des signaux radio, telles que la bande VHF (FM) de 87,5 à 108 MHz, sont les modes de transmission « classiques » largement utilisés dans le monde entier.

Les stations sont diffusées en analogique (FM = modulation de fréquence, MW / AM = modulation d'amplitude).

En cas de signaux faibles ou fluctuants, le signal stéréo se perd en VHF, les stations sont diffusées en mono et commencent à siffler.

Les stations peuvent souvent être reçues sur différentes fréquences, en fonction de la région. En fonction de la qualité de la réception, les autoradios peuvent changer automatiquement de fréquence si la station fournit les informations RDS nécessaires et si les signaux d'émission sont suffisamment puissants.

Démarrage de la lecture de la radio VHF/AM

Utilisez la touche SRC ou la touche FM pour sélectionner l'un des niveaux de mémoire FM1, FM2, FMT, AM ou AMT.

- Certains niveaux de mémoire sont inactifs en fonction du réglage ; par exemple, seul le niveau de mémoire FM1 est actif. Pour plus d'informations sur la personnalisation, voir le chapitre RÉGLAGES |

MENUS.

Cinq emplacements de mémoire sont disponibles pour chaque niveau de mémoire.

Recherche de stations

La recherche de stations peut être lancée en appuyant brièvement sur l'une des touches du commutateur multifonction. La recherche s'arrête automatiquement à la station de réception suivante.

La sensibilité de la recherche peut être définie dans les réglages, voir la section RÉGLAGES | MENU.

Vous pouvez également régler la fréquence manuellement si le signal de la station recherchée est très faible et que la recherche ne s'arrête pas à la fréquence souhaitée.

En appuyant sur l'une des touches du commutateur multifonction et en la maintenant enfoncée, l'écran affiche MANUAL (MANUEL). La recherche commence et se termine lorsque la touche est relâchée. La fréquence peut être modifiée pas à pas en appuyant à nouveau brièvement sur la touche.

Si vous n'appuyez sur aucune touche pendant environ 5 secondes, l'autoradio réactive la recherche automatique et l'écran affiche brièvement AUTO.

Mémorisation des stations / appel des stations mémorisées

Vous pouvez enregistrer vos stations préférées dans la mémoire des stations à l'aide des touches 1 à 5.

Chaque niveau de mémoire peut mémoriser 5 stations.

Réglez la station souhaitée comme décrit dans la section RECHERCHE DE STATIONS. Pour ce faire, appuyez sur la touche mémoire pendant plus d'une seconde, un bip confirme la mémorisation de la station. Relâchez la touche après le bip.

En appuyant brièvement sur l'une des touches mémoires 1 à 5, vous pouvez appeler une station précédemment mémorisée.

Mémorisation automatique des stations (Travelstore)

Dans les niveaux de mémoire marqués T (FMT, AMT), vous pouvez enregistrer 5 stations ayant la meilleure réception grâce à la recherche automatique (Travelstore).

Pour ce faire, appuyez sur la touche de sélection FM directe pendant plus d'une seconde jusqu'à ce que l'écran affiche T-STORE.

- Si vous démarrez Travelstore sur un autre niveau de mémoire, le système passe automatiquement au niveau de mémoire de Travelstore et l'active automatiquement dans les paramètres si nécessaire.

Seules les stations du niveau de mémoire Travelstore sont enregistrées/modifiées.

Lecture des stations disponibles (SCAN)

Vous pouvez lire toutes les stations de la bande de fréquences sélectionnée :

Pour ce faire, appuyez sur la touche de sélection de la source SRC pendant plus d'une seconde jusqu'à ce que l'écran affiche « SCAN ». L'écran affiche SCAN et la fréquence radio/station actuelle clignote.

SCAN (balayage) continue jusqu'à ce que la fonction soit annulée en appuyant sur n'importe quelle touche.

Modification de l'affichage

En appuyant sur la touche MENU et en la maintenant enfoncée, il est possible de passer d'une information à l'autre :

• Nom de la station • PTY (type de programme)
• Texte radio
• Espace mémoire/niveau de mémoire + fréquence
• Espace mémoire/niveau de mémoire + temps. La disponibilité de la fonction d'affichage dépend de la bande sélectionnée, de la station et de la qualité de la réception.

Autres fonctions ou options :

voir la section RÉGLAGES MENU.

8. Radio numérique : DAB / DAB+

La radiodiffusion sonore numérique (Digital Audio Broadcasting, en abrégé DAB ou DAB+) est le successeur numérique de la radiodiffusion VHF analogique. La transmission numérique entraîne quelques différences par rapport à la radio VHF analogique habituelle : Plusieurs stations sont diffusées sur un seul canal, ce que l'on appelle les MULTIPLEX (également appelés bouquets de programmes). Les stations qui sont placées dans un MULTIPLEX spécifique sont appelées services (SERVICES) (= stations et/ou services de données). En Allemagne, par exemple, les MULTIPLEX sont disponibles au niveau régional auprès des radiodiffuseurs publics ou bien privés ; par ailleurs, il existe actuellement deux MULTIPLEX qui peuvent être reçus dans toute l'Allemagne :

Les MULTIPLEX peuvent souvent être reçus sur la même chaîne dans toute la zone de diffusion via différents emplacements d'émetteurs (réseau d'ondes communes), de conséquence le changement de chaînes n'est pas nécessaire. Cela laisse plus de place à d'autres fournisseurs de contenu de radio.

Les stations ne génèrent pas le bruit connu de la bande VHF, donc soit la station peut être entendue avec une qualité constante, soit elle n'est pas entendue du tout lorsque la correction d'erreurs n'est plus en mesure de reconstruire le signal, et cela est accompagné d'un court son dit « bouillonnant ».

Démarrage de la lecture de la radio DAB / DAB+

Utilisez la touche SRC ou DAB pour sélectionner l'un des niveaux de mémoire DAB1, DAB2 ou DAB3.

- Certains niveaux de mémoire sont inactifs en fonction du réglage ; par exemple, seul le niveau de mémoire DAB1 est actif. Pour plus d'informations sur la personnalisation, voir le chapitre RÉGLAGES | MENUS.

Les services DAB peuvent être appelés de deux manières, décrites ci-dessous :

• En mode LIST (LISTE), tous les services connus de l'appareil peuvent être visualisés par ordre alphabétique.
• En mode SERVICE, la recherche du multiplex suivant ou précédent en cours de réception a toujours lieu après que le dernier ou le premier service du multiplex en cours a été passé.

Sélection du service en mode LIST (LISTE)

Pour utiliser cette fonction, sélectionnez dans le menu (voir chapitre RÉGLAGES | MENU) l'option DAB MODE en mode LIST (LISTE) (c'est le réglage d'usine par défaut).

Vous pouvez faire défiler les services classés par ordre alphabétique en appuyant brièvement sur l'une des touches du commutateur multifonction.

Après environ une seconde sans appuyer à nouveau sur la touche, le service sélectionné sur l'écran est lu.

Vous pouvez passer à la lettre de départ suivante ou précédente dans la liste alphabétique en appuyant sur l'une des touches du commutateur multifonction et en la maintenant enfoncée jusqu'à ce que vous atteigniez la lettre de départ souhaitée.

Le mode de liste affiche tous les services par ordre alphabétique connus de l'autoradio ; les services actuellement indisponibles peuvent également être affichés ou il peut y avoir des lacunes dans la liste. L'écran affiche NO SIGNAL (PAS DE SIGNAL).

La liste des stations peut être mise à jour en appuyant sur la touche DAB et en la maintenant enfoncée ou en sélectionnant l'option de menu DAB SERVICE SCAN (RECHERCHE DE SERVICES DAB). L'autoradio affiche SCAN et met à jour la liste des services. Les services indisponibles ou incorrects sont supprimés de la liste et les services nouvellement trouvés sont ajoutés.

Sélection du service en mode SERVICE

Pour utiliser cette fonction, sélectionnez dans le menu (voir section RÉGLAGES | MENU 8) l'option DAB MODE (DAB MODUS) en mode SERVICE.

Vous pouvez faire défiler les services du multiplex en cours en appuyant brièvement sur l'une des touches du commutateur multifonction. Si le premier ou le dernier service du multiplex en cours est dépassé, l'écran affiche <<< ou >>>, et lorsque l'on appuie à nouveau sur la touche correspondante du commutateur multifonction, une recherche de chaînes vers le bas ou vers le haut et la lecture du dernier ou du premier service du multiplex nouvellement trouvé commencent. Si vous ne voulez pas changer de multiplex ou ne pas lancer de recherche, appuyez sur la touche opposée lorsque >>> ou <<< apparaît à l'écran.

Vous pouvez à tout moment lancer une recherche de chaînes en appuyant sur l'une des touches du commutateur multifonctions et en la maintenant enfoncée.

Si la recherche de chaînes est active, elle ne peut pas être interrompue tant que l'autoradio n'a pas trouvé et joué le multiplex suivant.

Sauvegarde/appel des services sauvegardés

Les services préférés peuvent être enregistrés sous les touches de mémorisation des stations 1 à 5. Cinq services peuvent être stockés à chaque niveau de mémoire DAB1, DAB2 et DAB3.

Configurez le service souhaité comme décrit ci-dessus.

Appuyez ensuite sur la touche de sauvegarde souhaitée pendant plus d'une seconde, un signal sonore confirme que le service a été sauvegardé. Relâchez la touche après le bip.

Un service précédemment enregistré peut être rappelé en appuyant brièvement sur l'une des touches de mémoire 1 à 5.

Lecture des services disponibles (SCAN)

Tous les services disponibles peuvent être lus :

Pour ce faire, appuyez sur la touche SRC pendant plus d'une seconde.

L'autoradio met d'abord à jour la liste des services, puis affiche SCAN et le service en cours.

SCAN (balayage) continue jusqu'à ce que la fonction soit annulée en appuyant sur n'importe quelle touche.

Modification de l'affichage

En appuyant sur la touche MENU et en la maintenant enfoncée, il est possible de passer d'une information à l'autre :

• Nom du service (nom de la station) • PTY (type de programme) - Nom du multiplex (paquet de programmes) - Espace mémoire/niveau de mémoire + chaîne - Texte radio - Espace mémoire/niveau de mémoire + temps

La disponibilité de la fonction d'affichage dépend du service.

Autres fonctions ou options :

voir la section RÉGLAGES MENU.

9. Lecture à partir de périphériques et de médias externes : Support de données USB (stockage de masse)

Les supports de données USB (clés USB) peuvent être connectés au système audio de la voiture via le port USB et lire les fichiers multimédias qu'ils contiennent, à condition que les supports de données et les fichiers soient compatibles avec le système audio de la voiture.

Supports de données / types de médias utilisés :

• Périphériques de stockage USB pour types de fichiers FAT16, FAT32, exFAT
• Formats de fichiers : MP2, MP3, WMA, APE, FLAC, AAC, MP4, WAV (sauf : Hi-Res et les fichiers audio protégés contre la copie)
• Le fonctionnement sans erreur de tous les fichiers multimédias, y compris ceux énumérés ci-dessus, ne peut être garanti en raison de la variété des logiciels avec lesquels ces fichiers peuvent être créés.
• Il n'est pas possible de connecter des lecteurs MP3/téléphones portables pour lire de la musique en accédant directement à la mémoire du lecteur MP3/téléphone portable.
• Le port USB de l'autoradio peut également être utilisé pour charger des appareils externes tels que des téléphones portables. Les fonctions de charge rapide spécifiques au fabricant donné ne sont pas prises en charge. Il n'est pas garanti que tous les appareils puissent être rechargés, cela peut également dépendre du câble USB utilisé.

L'autoradio est équipé de deux ports USB :

• Port USB situé sous le rabat à l'avant de l'autoradio (voir la section ÉLÉMENTS DE COMMANDE DE L'AUTORADIO)
• Port USB à l'arrière de l'autoradio (voir chapitre MONTAGE | DÉMONTAGE | CONNEXIONS)

Connexion du support de données USB / Démarrage de la lecture USB

Lors de l'utilisation du port USB frontal : Ouvrez le rabat en appuyant légèrement par le bas sur la bosse du bord inférieur. Insérez avec précaution le support de données USB dans la prise USB, ne recourez pas à la force et n'inclinez pas le support de données USB. L'autoradio passe automatiquement en mode USB. Les données sont téléchargées et la lecture commence avec le premier fichier multimédia reconnu par l'autoradio.

Si un support de données USB a déjà été connecté, passez à la source USB à l'aide de la touche SRC. Les données sont chargées et la lecture commence à partir du dernier fichier lu.

La fonction de la touche TA peut être personnalisée pour la sélection directe de la source, telle que USB, IPOD ou BT-STREAM, voir section RÉGLAGES | MENU

Lecture USB

Le morceau peut être changé en appuyant brièvement sur l'une des touches du commutateur multifonction.

Vous pouvez rembobiner le morceau en cours de lecture en appuyant sur l'une des touches du commutateur multifonction et en la maintenant enfoncée.

Caractéristiques supplémentaires :

Pause :

Vous pouvez interrompre la lecture en coupant le son de l'autoradio (voir chapitre ÉLÉMENTS DE COMMANDE DE L'AUTORADIO).

Fonction de lecture de morceaux (SCAN) :

Vous pouvez lire tous les morceaux du support de données.

Pour ce faire, appuyez sur la touche de sélection de la source SRC pendant plus d'une seconde jusqu'à ce que l'écran affiche « SCAN ». L'écran affiche SCAN et le morceau en cours.

SCAN (balayage) continue jusqu'à ce que la fonction soit annulée en appuyant sur n'importe quelle touche.

Les fonctions suivantes peuvent être utilisées avec les touches de mémoire :

• Touche 1 (recherche de titre) :

Utilisez la touche / le bouton pour naviguer dans les dossiers et les fichiers du support de stockage et sélectionner des titres.

L'écran inférieur affiche une loupe et, selon le contenu à afficher, un symbole de dossier (répertoire) ou un symbole de note (fichier musical).

<< apparaît à la fin de la liste. Sélectionnez <<< sur l'écran pour monter/descendre d'un niveau. Les répertoires ne contenant pas de fichiers lisibles ne sont pas affichés.

Pour annuler la recherche de titre, appuyez à nouveau sur 1

- Touche 2 (fonction de répétition) :

Options possibles : RPT TRACK (RPT MORCEAU), RPT DIR (RPT

CATALOGUE) ou RPT OFF (RPT EN ARRÊT). Le mode de lecture

correspondant est indiqué lors de la commutation et affiché par des symboles sur l'écran.

- Touche 3 (lecture aléatoire) :

Options possibles : MIX ALL (MIX TOUT), MIX DIR (MIX CATALOGUE) ou MIX OFF (MIX EN ARRÊT). Le mode de lecture correspondant est indiqué lors de la commutation et affiché par des symboles sur l'écran.

- Touche 4 et 5 (changement de catalogue) :

Appui bref : Changement de répertoire vers le répertoire précédent/suivant sur le support de stockage

Appui prolongé : 10 pistes en avant/en arrière.

Modification de l'affichage

En appuyant sur la touche MENU et en la maintenant enfoncée, il est possible de passer d'une information à l'autre :

- Informations sur les fichiers multimédias, telles que le nom du fichier, le répertoire, les informations ID3

• Heure

La disponibilité de la fonction d'affichage dépend des fichiers utilisés.

Retrait du support de données USB

Ne retirez jamais le support de données sans avoir préalablement éteint l'autoradio, sinon le support de données ou les données qu'il contient pourraient être endommagés.

Risque accru de blessure en raison de la présence de clés USB saillantes !

En cas d'accident, les parties saillantes peuvent provoquer des blessures. Il est par conséquent recommandé d'utiliser des clés USB aussi petites que possible.

10. Lecture à partir de périphériques et de médias externes : Dispositifs Apple®

Prise en charge de l'iPod®/iPhone

L'autoradio est équipé de deux ports USB :

• Port USB situé sous le rabat à l'avant de l'autoradio (voir la section ÉLÉMENTS DE COMMANDE DE L'AUTORADIO)
• Port USB à l'arrière de l'autoradio (voir chapitre MONTAGE | DÉMONTAGE | CONNEXIONS). En raison des réglementations en matière de licences, seuls les appareils Apple® récents dotés d'un connecteur Lightning ou USB-C (protocole iAP2) sont pris en charge ; l'autoradio n'est pas compatible avec les appareils plus anciens qui utilisent un connecteur à 30 broches et sont basés sur le protocole iAP1.

Connexion d'un iPod®/iPhone® / Démarrage de la lecture

Lors de l'utilisation du port USB frontal : ouvrez le rabat en appuyant légèrement par le bas sur la bosse du bord inférieur.

Insérez avec précaution la fiche USB dans la prise USB, ne forcez pas et n'inclinez pas la fiche USB.

L'autoradio passe automatiquement en mode iPod®/iPhone®.

La lecture commence à partir du dernier fichier lu sur l'iPod® / iPhone® ou en lisant les médias de la dernière application utilisée.

Si un iPod® / iPhone® a déjà été connecté auparavant, basculez vers la source IPOD à l'aide de la touche SRC. Les données sont chargées et la lecture commence à partir du dernier fichier lu.

La fonction de la touche TA peut être réglée pour sélectionner directement une source audio telle que USB, IPOD ou BT-STREAM, voir chapitre RÉGLAGES | MENU

Lecture iPod® / iPhone

Le morceau peut être changé en appuyant brièvement sur l'une des touches du commutateur multifonction.

Caractéristiques supplémentaires :

Pause :

Vous pouvez interrompre la lecture en coupant le son de l'autoradio (voir chapitre ÉLÉMENTS DE COMMANDE DE L'AUTORADIO).

Fonction de lecture de morceaux (SCAN) :

Tous les morceaux peuvent être joués.

Pour ce faire, appuyez sur la touche de sélection de la source SRC pendant plus d'une seconde jusqu'à ce que l'écran affiche « SCAN ».

L'écran affiche SCAN et le morceau en cours.

SCAN (balayage) continue jusqu'à ce que la fonction soit annulée en appuyant sur n'importe quelle touche.

Les fonctions suivantes peuvent être utilisées avec les touches de mémoire :

- Touche 2 (fonction de répétition) :

Options possibles : RPT TRACK (RPT MORCEAU), RPT DIR (RPT CATALOGUE) ou RPT OFF (RPT EN ARRÊT). Le mode de lecture correspondant est indiqué lors de la commutation et affiché par des symboles sur l'écran.

- Touche 3 (lecture aléatoire) :

Options possibles : MIX ALL (MIX TOUT) ou MIX OFF (MIX EN ARRÊT). Le mode de lecture correspondant est indiqué lors de la commutation et affiché par des symboles sur l'écran.

Modification de l'affichage

En appuyant sur la touche MENU et en la maintenant enfoncée, il est possible de passer d'une information à l'autre :

- Selon l'appareil Apple® que vous utilisez et les applications de lecture multimédias disponibles sur celui-ci, la fonctionnalité et la commande via

l'autoradio peuvent changer et toutes les fonctions décrites peuvent ne pas être disponibles.

Retrait de l'iPod® / iPhone®

Ne retirez pas le support de données sans avoir préalablement éteint l'autoradio, sous peine d'endommager l'appareil ou les données qu'il contient.

11. Configuration de la connexion Bluetooth®

Bluetooth®

La fonction Bluetooth® permet de connecter sans fil les téléphones portables et les lecteurs multimédias Bluetooth® à l'autoradio pour téléphoner et écouter de la musique (streaming audio Bluetooth®). Si vous associez un appareil compatible à votre autoradio, vous pouvez utiliser les fonctions décrites dans les sections suivantes.

Les appels mains libres via l'autoradio sont également possibles lorsque l'autoradio est éteint mais que le contact est mis. Lorsque le contact est mis, l'autoradio se connecte au téléphone portable et, en cas d'appel entrant, l'autoradio se met automatiquement en marche pour répondre à l'appel. Cette fonction peut être désactivée, voir chapitre RÉGLAGES | MENU.

Établissement d'une connexion Bluetooth®

Allumez l'autoradio, ouvrez les paramètres Bluetooth® sur l'appareil Bluetooth® et recherchez les appareils disponibles. Connectez l'autoradio que vous avez trouvé (BP SQM23) conformément à la procédure décrite dans le manuel de l'appareil Bluetooth®.

Après une connexion réussie, l'autoradio affiche brièvement

CONNECTED (CONNECTÉ), suivi du nom du dispositif connecté et du petit symbole Bluetooth® à l'affichage.

- Confirmez immédiatement toute demande sur votre téléphone, dans le cas contraire les fonctionnalités peuvent être limitées, indisponibles ou l'accouplement peut ne pas fonctionner.

Ce processus ne doit être effectué qu'une seule fois, les appareils se connectant automatiquement les uns aux autres lorsqu'ils sont à portée.

Au moment du lancement sur le marché, des tests approfondis de la fonction Bluetooth® ont été effectués avec différents téléphones et lecteurs multimédias afin de garantir la meilleure compatibilité possible. Toutefois, les fonctions peuvent être limitées ou inexistantes selon l'appareil utilisé. En cas de tels problèmes, vérifiez si une mise à jour est disponible pour votre appareil Bluetooth® ou votre autoradio.

Si l'autoradio ou un appareil Bluetooth® connecté a reçu une mise à jour, la connexion Bluetooth® doit être complètement supprimée et rétablie en cas de problème.

L'autoradio mémorise les 5 derniers appareils Bluetooth® et se reconnecte automatiquement à l'appareil Bluetooth® le plus récemment connecté et disponible. Avant de connecter un autre appareil Bluetooth®, coupez la connexion avec l'appareil déjà connecté. La reconnexion automatique des 5 derniers appareils Bluetooth® après la mise en marche prend moins de temps pour le dernier appareil Bluetooth® connecté à l'autoradio que pour les autres appareils Bluetooth® précédemment connectés.

Les autres appareils Bluetooth® (tels que les écouteurs ou récepteurs Bluetooth®) utilisés avec le téléphone pour les appels mains libres ou la diffusion de musique en continu doivent être éteints lorsque le téléphone est connecté à la radio afin d'éviter tout conflit ou dysfonctionnement.

12. Streaming audio par Bluetooth®

Le téléphone mobile doit être connecté à l'autoradio, voir la section CONFIGURATION D'UNE CONNEXION BLUETOOTH®. L'appareil Bluetooth® connecté doit prendre en charge les fonctions A2DP et AVRCP pour pouvoir lire (« streamer ») de la musique via l'autoradio et contrôler la lecture.

Démarrage de la lecture Bluetooth® (streaming audio)

Pour commencer la lecture, passez à la source audio BT STREAM à l'aide de la touche SRC.

La fonction de la touche TA peut être réglée pour sélectionner directement une source audio telle que USB, IPOD ou BT-STREAM, voir chapitre RÉGLAGES | MENU.

Le morceau peut être changé en appuyant brièvement sur l'une des touches du commutateur multifonction.

Si la lecture ne démarre pas ou démarre avec la mauvaise application sur le téléphone mobile, démarrez/sélectionnez le lecteur audio approprié sur le téléphone mobile connecté avec lequel vous souhaitez utiliser le streaming. L'autoradio n'a aucune influence sur la sélection de l'application à partir de laquelle la musique sera diffusée sur le téléphone portable. Réglez le volume de l'appareil Bluetooth® connecté si le son est trop faible ou trop fort par rapport aux autres sources audio de l'autoradio.

Il n'est pas possible de diffuser en continu de la musique à partir de cet autoradio via Bluetooth® vers un autre appareil (par exemple, un récepteur Bluetooth®, etc.), car cet autoradio ne prend en charge que la réception de musique via Bluetooth®.

Caractéristiques supplémentaires :

Pause :

Vous pouvez interrompre la lecture en coupant le son de l'autoradio (voir chapitre ÉLÉMENTS DE COMMANDE DE L'AUTORADIO).

Fonction de lecture de morceaux (SCAN) :

Tous les morceaux peuvent être joués.

Pour ce faire, appuyez sur la touche de sélection de la source SRC pendant plus d'une seconde jusqu'à ce que l'écran affiche « SCAN ». L'écran affiche SCAN et le morceau en cours.

SCAN (balayage) continue jusqu'à ce que la fonction soit annulée en appuyant sur n'importe quelle touche.

Modification de l'affichage

En appuyant sur la touche MENU et en la maintenant enfoncée, il est possible de passer d'une information à l'autre :

La disponibilité de la fonction d'affichage dépend des fichiers utilisés, de l'appareil utilisé et de l'application utilisée.

13. Système mains libres Bluetooth®

Le téléphone mobile doit être connecté à l'autoradio, voir la section CONFIGURATION D'UNE CONNEXION BLUETOOTH®. L'appareil Bluetooth® connecté doit prendre en charge les fonctions HFP et PBAP pour pouvoir passer des appels et télécharger le répertoire téléphonique via l'autoradio. - Avant de pouvoir utiliser le répertoire téléphonique, vous devez le charger à l'aide de la fonction DOWNLOAD P-BOOK (CHARGEMENT DU RÉPERTOIRE).

Appel entrant

Un appel entrant est signalé par une sonnerie et une indication sur l'écran de l'autoradio.

Il est possible de répondre à un appel ou de le rejeter à l'aide des touches ACCEPTER/SÉLECTIONNER L'APPEL et REJETER/FINIR L'APPEL.

Appel sortant

Un appel sortant peut être effectué de plusieurs façons à partir du menu BLUETOOTH :

PB SEARCH (RECHERCHE PB) :

Utilisez la touche / le bouton pour rechercher et sélectionner la première lettre, puis une entrée du répertoire téléphonique transféré depuis le téléphone portable.

PHONEBOOK (RÉPERTOIRE TÉLÉPHONIQUE)

Vous pouvez utiliser la touche / le bouton pour rechercher et sélectionner une entrée dans le répertoire téléphonique transféré depuis votre téléphone portable.

VOICEDIAL (NUMÉROTATION VOCALE) :

La sélection de cette fonction active l'assistant vocal du téléphone appairé pour qu'il exécute une fonction, telle que la composition d'un numéro de téléphone.

Pour plus d'informations sur les fonctions et l'activation de l'assistant vocal, veuillez vous reporter au manuel de votre téléphone portable.

La numérotation/reconnaissance vocale est effectuée/traitée par l'assistant vocal du téléphone connecté, et non par l'autoradio.

DIAL NEW NUMBER (COMPOSER UN NOUVEAU NUMÉRO) :

Le numéro à composer peut être saisi à l'aide de la touche / du bouton rotatif.

Appuyez brièvement sur la touche / le bouton pour passer au chiffre suivant.

En cas d'erreur, vous pouvez effacer le dernier chiffre en appuyant sur la touche REJETER L'APPEL ou passer d'un chiffre à l'autre à l'aide du commutateur à bascule multifonctions.

Appuyez sur la touche ACCEPTER/SÉLECTIONNER L'APPEL pour composer le numéro une fois qu'il a été entièrement saisi.

Utilisation du répertoire d'un téléphone connecté

Les options DOWNLOAD P-BOOK (CHARGEMENT DU RÉPERTOIRE T) et DELETE P-BOOK (EFFACEMENT DU RÉPERTOIRE T) vous permettent d'utiliser le répertoire du téléphone actuellement connecté à l'autoradio.

Pour accéder au répertoire téléphonique, le téléphone doit être connecté.

Si le message PHONEBOOK FULL (RÉPERTOIRE PLEIN) apparaît, supprimez le répertoire du téléphone qui n'est plus utilisé. Pour ce faire, connectez un téléphone adapté à l'autoradio et effacez le répertoire téléphonique avec l'option DELETE P-BOOK (EFFACEMENT DU

RÉPERTOIRE T) ou retirez complètement le téléphone de l'autoradio à l'aide de l'option PHONE LIST (LISTE DE TELEPHONE).

- La possibilité d'accéder aux numéros d'un téléphone connecté est propre à chaque appareil et peut ne pas être prise en charge selon le téléphone utilisé. Veuillez noter que l'accès au répertoire téléphonique doit être autorisé sur le téléphone mobile (selon le modèle du téléphone).

Mémorisation d'un numéro de téléphone/composition d'un numéro mémorisé

Un numéro saisi manuellement (voir la section précédente DIAL NEW NUMBER (COMPOSER UN NUMÉRO) peut être sauvegardé en appuyant longuement sur l'une des touches de mémorisation (1 à 5). Une fois le numéro enregistré, le nom peut être saisi à l'aide de la touche / du bouton. Pour enregistrer après avoir saisi un nom, appuyez sur la touche d'enregistrement souhaitée (1-5) et maintenez-la enfoncée jusqu'à ce que vous confirmiez l'enregistrement du numéro à l'aide de la touche OK.

Appuyez sur la touche ACCEPTER/SÉLECTIONNER L'APPEL puis sur la touche de mémoire (1-5) pour rappeler le numéro enregistré. Le numéro est composé lorsque l'on appuie à nouveau sur la touche ACCEPTER/SÉLECTIONNER L'APPEL.

- Les numéros mémorisés seront disponibles sur tous les téléphones connectés.

Deuxième fonction de la touche « Accepter l'appel » (touche programmable)

La touche « Accepter l'appel » peut être affectée à volonté dans le menu pour lancer la fonction souhaitée sans avoir à appeler le menu Bluetooth®. La fonction sélectionnée peut être activée en appuyant longuement sur la touche ACCEPTER/SÉLECTIONNER L'APPEL. Options possibles :

PB SEARCH (RECHERCHE DU RÉPERTOIRE T), PHONEBOOK (RÉPERTOIRE TÉLÉPHONIQUE), VOICEDIAL (NUMÉROTATION VOCALE) i DIAL NEW NUMBER (COMPOSER UN NOUVEAU NUMÉRO).

Voir section RÉGLAGES | MENUS et la section précédente APPEL SORTANT.

14. Réglages du son

Dans le menu AUDIO (AUDIO), vous pouvez régler les paramètres qui affectent le son. Pour plus de détails sur les éléments de réglage et leurs fonctions, voir chapitre RÉGLAGES | MENU.

15. Horloge

L'autoradio est doté d'une horloge interne.

L'heure peut être affichée à l'écran en appuyant sur la touche MENU et en la maintenant enfoncée jusqu'à ce que l'information souhaitée soit affichée.

L'heure peut également être affichée lorsque l'autoradio est éteint.

Pour afficher l'heure lorsque l'autoradio est éteint, le contact du véhicule doit être actif ; si le contact est coupé, l'affichage s'éteint complètement pour réduire la consommation d'énergie.

Pour plus d'informations sur les réglages et les autres options de l'horloge, voir le chapitre RÉGLAGES | MENU.

16. Télécommande au volant (SWC)

Avec cet autoradio, vous pouvez affecter librement les touches de la télécommande au volant (si disponible et compatible) aux fonctions existantes dans la configuration SWC de l'autoradio.

Les fonctions suivantes sont disponibles :

SOURCE (SOURCE) :

Sélection de la source audio/du niveau de mémoire de l'autoradio

VOL+/VOL- (PLUS FORT / MOINS FORT) :

Réglage du volume sonore

SEEK+/SEEK- (RECHERCHE+ / RECHERCHE-) :

Recherche de stations en mode radio, appuyez longuement sur la touche de syntonisation manuelle.

Pendant la lecture d'un fichier multimédia : « Changement du titre », appui prolongé long : « Changement du catalogue »

MUTE (SOURDINE) :

Mise en sourdine de l'autoradio

ACCEPT/REJECT (ACCEPTER BT / REJETER BT) :

Accepter / rejeter un appel téléphonique

DISPLAY (ÉCRAN) :

Commutation de l'affichage

PRESET+/PRESET- (MÉMOIRE+/MÉMOIRE-) :

Changement de mémoire pendant l'utilisation de l'autoradio, appui prolongé : Recherche

Pendant la lecture d'un fichier multimédia : « Changement du titre », appui prolongé long : « Changement du catalogue »

Mémorisation des fonctions

- Ouvrez les réglages de l'autoradio à l'aide de la touche MENU.

- Utilisez la touche ou le bouton sous VARIOUS (DIVERS) pour sélectionner l'option SWC.

- Sélectionnez la fonction souhaitée à programmer et confirmez en appuyant sur le bouton pour lancer le processus de programmation.

- L'autoradio attend maintenant un signal de la télécommande au volant et affiche « PRESS BUTTON AT STEERING WHEEL CONTROL FOR 1SEC » (APPUYER SUR LA TOUCHE SUR LE VOLANT PENDANT 1 SEC).

- Appuyez sur la touche souhaitée de la télécommande au volant pendant au moins une seconde.

- Si la touche a été programmée avec succès, l'affichage montre OK. Si l'autoradio signale une erreur FAIL (ERREUR) ou ne répond pas du tout, répétez la procédure.

- Répétez ce processus pour toutes les touches à programmer.

Si la mémorisation n'est pas possible même après plusieurs tentatives ou n'est pas correcte, vérifiez les connexions de l'autoradio ou la compatibilité de l'interface utilisée. Si « FAIL » (ERREUR) est toujours affiché, l'erreur se situe probablement au niveau de la télécommande ou de l'interface. Si l'autoradio ne répond pas du tout, vérifiez que la télécommande/interface est correctement connectée et qu'elle est bien connectée.

- Toutes les touches doivent toujours être entièrement programmées ; la programmation précédente est effacée pour toutes les touches lorsqu'une touche est reprogrammée.

- L'interface programmable SWC de l'autoradio comprend un pré-équipement analogique du volant. L'autoradio fonctionne avec des télécommandes analogiques qui déclenchent des fonctions via différentes valeurs de résistance (matrice de résistance) sur la connexion (jusqu'à deux lignes de commande).

Certaines télécommandes sont directement compatibles, d'autres nécessitent une interface SWC – les télécommandes au volant via le bus CAN ne peuvent jamais être connectées sans interface.

Pour de plus amples informations sur les accessoires adaptés à votre véhicule, veuillez contacter votre revendeur spécialisé ou le constructeur du véhicule.

17. Réglages | Menu

Sélectionnez les paramètres en appuyant sur la touche MENU.

Tournez la touche / le bouton pour naviguer dans les réglages.

Si vous souhaitez sélectionner ou modifier une option, sélectionnez-la en appuyant sur la touche / le bouton, modifiez l'option en tournant la touche / le bouton et confirmez le réglage en appuyant à nouveau sur la touche / le bouton.

Appuyez sur la touche MENU pour quitter les réglages.

Dans la liste du menu principal, les réglages sont divisés en plusieurs catégories, décrites dans les pages suivantes.

TUNER (RADIO)

Dans ce sous-menu, vous pouvez effectuer des réglages pour le récepteur radio.

Voir aussi la section FONCTIONNEMENT DE LA RADIO ANALOGIQUE (FM/MW) et FONCTIONNEMENT DE LA RADIO NUMÉRIQUE

TRAF :

Activation / désactivation de la priorisation des messages de circulation routière.

Lorsque cette fonction est activée, l'autoradio passe à la dernière station de radio que vous écoutiez, puis revient à la source audio précédemment active après avoir reçu un message de circulation routière. Lorsque la fonction est active, un petit symbole représentant trois véhicules apparaît sur l'affichage. Le message

TRAFFIC (TRAFIC) apparaît sur l'écran pendant un message sur la circulation routière.

Cette fonction doit être prise en charge par la station radio.

La modification du volume au cours d'un message de trafic sera appliquée aux messages de circulation routière ultérieurs. Pour régler le volume, reportez-vous à l'option de menu VOLUME (VOLUME).

• Si la réception d'une station radio est interrompue, l'autoradio recherche automatiquement une nouvelle station avec des informations sur la circulation routière.
• L'activation de cette fonction limite votre recherche aux stations VHF qui prennent en charge cette fonction.
• Le message de circulation routière en cours peut être interrompu en appuyant sur la touche SRC.

REG :

Lorsque cette fonction est activée, seules les stations ayant le même programme régional sont sélectionnées si le changement automatique de station est nécessaire en cas de mauvaise réception.

- La fonction RDS AF doit être réglée sur marche – ON (MARCHE), la fonction doit être prise en charge par la station de radio.

SENSE HI/LO (SENSIBILITÉ +/-) :

Réglez la sensibilité de la recherche VHF, HI (+) recherche également les signaux faibles des stations, LO (-) recherche uniquement les signaux forts des stations locales.

HICUT (HICUT) :

Pour améliorer l'acoustique des signaux faibles / signaux avec bruit de station VHF, s'il y a du bruit/des interférences, vous pouvez automatiquement abaisser la gamme des aigus en fonction de la force de réception en activant cette fonction.

RDS AF :

Lorsque cette fonction est active, l'autoradio passe toujours à la meilleure fréquence de transmission (fréquence alternative).

- Cette fonction doit être prise en charge par la station radio.

FM PRESETS (NIVEAUX DE MÉMOIRE FM) :

Activez ou désactivez les niveaux de mémoire FM2, FMT, AM, AMT. Si la touche SRC est inactive, le niveau de mémoire correspondant ne peut pas être sélectionné avec la touche SRC.

DAB PRESETS (NIVEAUX DE MÉMOIRE DAB) :

Activation/désactivation des niveaux de mémoire DAB2, DAB3. Si la touche SRC est inactive, le niveau de mémoire correspondant ne peut pas être sélectionné avec la touche SRC.

MODE DAB :

Détermine la fonction du commutateur multifonction en mode DAB. Options : SERVICE (réglage par défaut) ou LIST (LISTE). Voir la section FONCTIONNEMENT DE LA RADIO NUMÉRIQUE.

RECHERCHE DE SERVICES DAB :

La mise à jour de la liste des services en DAB balaie toute la bande DAB et supprime de la liste les multiplex / services qui ne peuvent pas être reçus. Cela n'affecte pas les emplacements mémoire.

- Le balayage du service peut également être lancé en appuyant sur la touche DAB et en la maintenant enfoncée.

LIEN DE SERVICE :

Selon le réglage, l'autoradio passe à un autre canal DAB (paramètre DAB), à d'autres fréquences VHF (paramètre FM) ou aux deux (paramètre ALL) pour continuer à diffuser le service sélectionné si la réception DAB est faible.

NOM DU SERVICE :

Commutation de l'affichage de l'option SERVICE DAB / MULTIPLEX DAB sur 16 ou 8 chiffres.

RÉGION :

Définition de la région de réception dans laquelle l'autoradio est utilisé.

<

Retour au menu principal

SON

Dans ce sous-menu, vous pouvez régler individuellement le son de l'autoradio.

BASS (BASSES FRÉQUENCES) :

Renforcement ou réduction des basses fréquences. Réglage individuel pour chaque source sonore.

TREBLE (HAUTES FRÉQUENCES) :

Renforcement ou réduction des hautes fréquences. Réglage individuel pour chaque source sonore.

BAL (BALANCE) :

Réglage de la balance (haut-parleur gauche/droit).

FADER :

Réglage de la balance (haut-parleur avant/arrière).

LOUD :

Activation/désactivation de l'intensité sonore (activation des basses)

SOUND (SON) :

Activation des sons prédéfinis POP, ROCK et CLASSIC.

Lorsque le profil audio est activé, le réglage manuel de l'option BASS (BASSES FRÉQUENCES)/ TREBLE (HAUTES FRÉQUENCES) ne fonctionne pas.

SUB-OUT :

Réglage du niveau de sortie (GAIN) et de la fréquence de croisement (FREQ) de la sortie du subwoofer.

Retour au menu principal

DISPLAY (ÉCRAN)

Dans ce sous-menu, vous pouvez effectuer des réglages de l'affichage.

DIM MAN/AUTO :

Changement de la luminosité de l'affichage manuellement/automatiquement.

AUTO : L'entrée ILLUMINATION (voir la section MONTAGE

DÉMONTAGE | CONNEXIONS) permet de commuter automatiquement la luminosité de l'affichage entre les valeurs programmées DAY (JOUR) et NIGHT (NUIT) en fonction de l'éclairage du véhicule.

- Ce réglage active également le mode nuit de l'appareil (éclairage des touches lorsque l'appareil est éteint, si les bornes 15 et 58 sont actives)

MAN (MANUEL) : Un appui prolongé sur la touche TA permet de basculer entre les valeurs réglées DAY (JOUR) et NIGHT (NUIT).

DAY (JOUR) : Réglage de la luminosité de l'affichage pour la journée.

NIGHT (NUIT) : Réglage de la luminosité de l'affichage pour la nuit.

SCROLL : Défilement du contenu affiché s'il est plus long que vous ne pouvez l'afficher.

- 1X: Autorisation de consulter les informations une seule fois

- ON (MARCHE) : Permettre une visualisation continue des informations

LANGUAGE (LANGUE) : Sélection de la langue du menu de l'autoradio.

Langues possibles : ALLEMAND, ANGLAIS.

COLOR (COULEUR) :

Sélection de la couleur sur l'écran LCD.

Sept couleurs prédéfinies sont disponibles :

GREEN (VERT), YELLOW (JAUNE), RED (ROUGE), VIOLET (VIOLET), BLUE (BLEU), SKYBLUE (BLEU CIEL), WHITE (BLANC).

<<<

Retour au menu principal

VOLUME (VOLUME)

Dans ce sous-menu, les réglages du volume de l'autoradio peuvent être effectués :

Choisissez si vous voulez que l'autoradio redémarre avec la dernière valeur LAST VOL utilisée (DERNIER VOLUME) ou avec la valeur ON VOL (VOLUME DE MISE EN MARCHE) réglée.

- Le volume de la commutation est toujours limité au maximum. 30.

TA VOL :

Réglage du volume des annonces de circulation routière. Si le volume du message de circulation routière actif est modifié, ce paramètre sera mis à jour ou écrasé.

HF VOL :

Réglage du volume du kit mains libres.

Si le volume est modifié pendant un appel téléphonique, le réglage sera mis à jour ou écrasé.

BIP :

Réglage du signal sonore lors de l'appui sur une touche.

- La mémorisation d'une station est toujours confirmée par un son, même si le BIP est réglé sur arrêt – OFF (ARRÊT).

- Le signal audio principal n'est reproduit que par l'étage de sortie interne de l'autoradio, mais pas par les sorties du préamplificateur.

<<<

Retour au menu principal

HORLOGE

Dans ce sous-menu, vous pouvez effectuer des réglages de l'horloge.

HORLOGE :

Mise en marche ON (MARCHE) / mise en arrêt OFF (ARRÊT) de l'affichage de l'heure lorsque l'autoradio est éteint. Lorsque l'autoradio est éteint et que le contact est mis, l'affichage montre l'horloge.

MODUS :

Commutation entre l'affichage 12/24 heures.

RÉGLER 00:00 :

Réglage manuel de l'heure.

Tournez la touche / le bouton vers la gauche pour régler les minutes, vers la droite pour régler les heures.

- Si l'option AUTO est activée, l'heure réglée manuellement est écrasée.

AUTO :

Activation des réglages automatiques de l'heure en utilisant le signal de données du système audio du véhicule.

<

Retour au menu principal

BLUETOOTH®

Dans ce sous-menu, vous pouvez effectuer des réglages pour la fonction Bluetooth®. Voir également la section KIT MAINS LIBRES BLUETOOTH® :

PB SEARCH (RECHERCHE PB) :

Recherche d'un nom dans le répertoire

PHONEBOOK (RÉPERTOIRE TÉLÉPHONIQUE) :

Appel d'un répertoire téléphonique transféré depuis un téléphone mobile.

SOFTKEY : Configuration de la fonction supplémentaire de la touche « Accepter l'appel ». Options disponibles :

PB SEARCH (RECHERCHE PB)

RÉPERTOIRE TÉLÉPHONIQUE :

NUMÉROTATION VOCALE

COMPOSER UN NOUVEAU NUMÉRO

EFFACEMENT DU RÉPERTOIRE TÉLÉPHONIQUE :

Effacement du répertoire téléphonique sur l'autoradio.

CHARGEMENT DU RÉPERTOIRE TÉLÉPHONIQUE :

Chargement d'un répertoire téléphonique depuis un téléphone mobile.

NUMÉROTATION VOCALE

Démarrez l'assistant vocal sur le téléphone connecté.

COMPOSER UN NOUVEAU NUMÉRO :

Saisie manuelle du numéro de téléphone à composer.

NIVEAU DU MICROPHONE :

Réglage de la sensibilité du microphone de 1 (insensible) à 3 (sensible).

- La sensibilité du microphone ne peut pas être modifiée pendant un appel ; le réglage s'applique à la fois au microphone interne et au microphone externe.

Retour au menu principal

VARIOUS (DIVERS)

Ce sous-menu permet d'effectuer différents réglages :

DEMO :

Activation / désactivation de la fonction démo.

Si aucune touche n'est actionnée pendant un certain temps,

l'affichage de la fonction radio apparaît et la couleur de l'affichage change continuellement.

SCAN :

Réglez la durée de la fonction de lecture (4/8/12/16/60 secondes).

CFC :

Pour mémoriser la télécommande au volant, voir la section TÉLÉCOMMANDE AU VOLANT (SWC).

TA BUTTON (TOUCHE TA) :

Réglage de la fonction de la touche TA.

TA : Activation / désactivation de la priorisation des messages de circulation routière

BT-STREAM : Touche de sélection directe de la source audio BT-STREAM

USB : Touche de sélection directe de la source audio USB / IPOD

La hiérarchisation des messages de circulation routière peut toujours être activée ou désactivée via l'option de menu TRAF.

ACC DETECTION (DÉTECTION DU POSITIF DU CONTACT) :

Désactive la détection du signal du positif du contact (ACC / cl. 15) pour les fonctions suivantes :

• L'autoradio ne s'éteint pas automatiquement au bout d'une heure lorsqu'il fonctionne sans le contact plus.
• L'appairage Bluetooth n'a pas lieu lorsque l'autoradio est éteint et que le contact est activé. L'autoradio continue de répondre au signal du contact plus pour s'allumer ou s'éteindre et afficher l'horloge (si elle est activée). La désactivation de cette fonction entraîne le risque que l'autoradio décharge la batterie si vous oubliez de l'éteindre.

VERSION :

Demande de la version du logiciel de l'autoradio.

NORMSET :

Rétablissement des paramètres d'usine de l'autoradio.

Lorsque cette option est sélectionnée, l'autoradio redémarre avec les paramètres d'usine (aucune mise à jour n'est annulée).

<<<

Retour au menu principal

<<<

Sortie du menu

18. Montage | Démontage | Connexions

Règles de montage

L'appareil peut être monté uniquement si vous avez de l'expérience dans l'installation de l'autoradio et si vous connaissez bien le système électrique du véhicule. Faites attention aux informations fournies lors des branchements de l'autoradio. L'autoradio peut être raccordé uniquement à l'aide d'adaptateurs appropriés ; assurez-vous que tous les câbles soient branchés aux tensions ou signaux appropriés. Les fiches présentes dans le véhicule ne doivent pas être connectées directement à l'autoradio.

Le montage de l'autoradio ne doit pas perturber ou bloquer le fonctionnement des airbags et d'autres dispositifs de sécurité et/ou des éléments de commande.

Avant d'installer l'autoradio, débranchez la batterie du véhicule (borne négative, masse), sinon des dysfonctionnements ou même un endommagement de l'autoradio ou des composants électroniques du véhicule peuvent se produire.

Respectez les consignes de sécurité du constructeur du véhicule (airbag, système d'alarme, ordinateur de bord, antidémarrage, etc.).

Selon le modèle, toute protection de transport telle que les vis de fixation doit être retirée des lecteurs de CD/DVD avant le montage de l'autoradio. Vérifiez si l'autoradio comporte des étiquettes indiquant ces dispositifs de sécurité.

Pour retirer l'autoradio ainsi que le cadre de montage avant d'installer l'autoradio, insérez le dispositif de déverrouillage dans les trous latéraux (voir la section ÉLÉMENTS DE COMMANDE DE L'AUTORADIO) jusqu'à ce qu'il s'enclenche. Retirez maintenant avec précaution l'autoradio de la fente de montage ou retirez le cadre de montage de l'autoradio.

Le cadre de montage de l'autoradio doit être inséré dans la prise de montage de l'autoradio 1-DIN appropriée dans le véhicule. Les saillies du cadre de montage doivent être pliées vers l'extérieur aux endroits appropriés pour fixer le cadre de montage à la fente de montage de la radio dans le véhicule.

Branchez ensuite l'autoradio et insérez-le dans le cadre jusqu'à ce qu'il s'enclenche. Lors de l'insertion de l'autoradio, n'exercez pas de pression sur les éléments de commande ou sur le cadre d'affichage.

En fonction du véhicule dans lequel l'appareil est monté, des adaptateurs de connexion optionnels et spécifiques et/ou des accessoires de montage tels que des cadres de montage, des couvercles, etc. sont nécessaires.

Les fonctions spécifiques aux OEM, telles que les écrans intégrés au véhicule ou les commandes de l'ordinateur de bord, ne sont pas prises en charge.

La commande à distance du volant OEM n'est possible que si des adaptateurs ou des interfaces appropriés sont disponibles, voir chapitre TÉLÉCOMMANDE AU VOLANT (SWC)

Les erreurs de montage peuvent entraîner des dommages à l'autoradio ou aux composants électroniques du véhicule.

Veillez à ce qu'aucun câble ou prise ne soit endommagé lors du montage et du démontage. Les fiches ou les câbles endommagés ne doivent pas être réutilisés.

Le boîtier de l'autoradio s'échauffe pendant le fonctionnement ; veillez à ce qu'aucun câble n'entre en contact avec le boîtier.

Le montage dans un endroit très humide ou très poussiéreux peut entraîner des dysfonctionnements ou des défauts de l'autoradio.

Si vous avez besoin d'aide pour installer l'autoradio, consultez un spécialiste des systèmes Hi-Fi de voiture.

La société Blaupunkt n'assume aucune responsabilité ou garantie pour les dommages causés par une installation, un fonctionnement ou une utilisation incorrects et/ou inexpérimentés et/ou les conséquences qui en découlent.

A		B
1	NC/libre 1		Speaker/haut-parleurs RR+
2	Mute/Sourdine (masse active)	2	Speaker/haut-parleurs RR-
3	NC/libre 3		Speaker/haut-parleurs RF+
4	BATT/Batterie (Cl. 30) 4		Speaker/haut-parleurs RF-
5	Antenne/Sortie de commutation (à distance) 5		Speaker/haut-parleurs LF+
6	Gradation/Éclairage (Cl. 58)	6	Speaker/haut-parleurs LF-
7	ACC/Allumage plus (Cl. 15) 7		Speaker/haut-parleurs LR+
8	GND/masse (Cl. 31) 8		Speaker/haut-parleurs LR-

Connexions et description des connexions

① SWC : Pour la connexion avec la télécommande au volant, un adaptateur/interface externe peut être nécessaire, voir la section TÉLÉCOMMANDE AU VOLANT (SWC) ② SUB/ SW : Sortie de subwoofer pour connecter un subwoofer actif ③ PREAMP- OUT (RF, LF, RR, LR) : Sorties de pré amplification pour connecter un amplificateur externe ④ USB : Port USB arrière (REAR USB) ⑤ EXT-MIC : Connecteur pour la connexion externe. Microphone, la commutation s'effectue automatiquement lorsqu'un microphone externe est connecté ⑥ Antenne DAB : Connecteur SMB avec une alimentation fantôme de 12 V (max. 150 mA) ⑦ Antenne FM/ AM : Connecteur DIN ⑧Bornier avec compartiment A (alimentation), compartiment B (haut-parleur) et fusible (fusible plat pour voiture, 10A, rouge)

MUTE / SOURDINE : Mise en sourdine de l'autoradio via le contact de masse BATT (borne 30) : batterie

SORTIE ANTENNE / COMMUTATEUR (À DISTANCE) : Alimentation commutable pour les antennes actives ou la tension de commande pour les amplificateurs de puissance / subwoofer externes (12V, max. 150 mA) GRADATION / ÉCLAIRAGE (borne 58) : Entrée de l'éclairage du véhicule, nécessaire pour la commutation automatique de la luminosité des touches et de l'affichage et pour l'aspect nocturne de l'appareil (éclairage des touches lorsque l'appareil est éteint si les bornes 15 et 58 sont actives). L'entrée requiert une tension de 0 V/12 V. Les signaux PWM peuvent provoquer un scintillement de l'écran et ne doivent pas être utilisés dans ce cas.

ACC / POSITIF DU CONTACT (borne 15) : Positif du contact déconnecté de l'allumage GND / TERRE (borne 31) : Poids

• L'autoradio ne prend pas en charge les changeurs de CD, l'interface ou d'autres composants compatibles avec les anciens autoradio Blaupunkt.
• Assurez-vous que l'allumage et le plus continu soient correctement connectés, sinon l'autoradio risque de consommer plus de courant et de ne pas s'éteindre complètement. Cela peut également provoquer le déchargement ou l'endommagement de la batterie, des défauts des composants électroniques du véhicule ou d'autres composants externes !

19. Informations utiles | Données techniques

Garantie

Les conditions de garantie actuelles peuvent être consultées sur le site www.blaupunkt.com. Si aucune autre information n'est fournie, les lois et les règlements locaux s'appliquent.

Service après-vente

Si un service de réparation est nécessaire, veuillez contacter directement le revendeur spécialisé auprès duquel vous avez acheté le produit. Des informations sur les partenaires de service dans votre pays sont également disponibles à l'adresse suivante www.blaupunkt.com.

Données techniques

Gamme de fréquences FM : 87,5 à 108 Mhz

Gamme de fréquences DAB : 174,928-239,200 MHz (canal 5A-13F)

Impédance des haut-parleurs ≥ 4 Ohms/canal

Alimentation électrique

Tension de service : 10,5-14,4 V

Consommation de courant

Pendant le fonctionnement < 10 A

Arrêt (borne 15 / ACC arrêt) : < 5 mA

Entrées / Sorties

Antenne/amplificateur 12 V, max. 150 mA

Antenne DAB 12 V, max. 150 mA

Connecteur USB 5 V, max. 1 A

Sortie préamplificateur 2 V

20. Recherche d'erreurs

Vous trouverez ci-dessous des illustrations d'erreurs et leurs solutions possibles.

Si un problème avec cet autoradio persiste, contactez votre revendeur ou un centre de réparation Blaupunkt. En cas de problème, faites vérifier ou installer l'autoradio par un spécialiste qualifié.

La plupart des problèmes qui surviennent peuvent être dus à une mauvaise connexion et à une mauvaise utilisation.

Veuillez lire attentivement ce mode d'emploi en entier.

- Certains éléments peuvent ne pas s'appliquer à votre modèle parce que la fonction ou l'option correspondante n'est pas disponible.

- Une fois le véhicule monté, les voyants des airbags s'allument sur le tableau de bord, le compteur de vitesse cesse de fonctionner, l'autoradio se bloque et affiche PHONE ou TELEFON, etc :

L'autoradio était apparemment mal branché ou les câbles étaient endommagés. Débranchez immédiatement la batterie du véhicule et retirez l'autoradio. Faites effectuer le montage par un spécialiste qualifié.

• L'autoradio ne peut pas être allumé / l'autoradio affiche 1 HOUR / 1 STUNDE lorsqu'il est allumé et il s'éteint au bout d'une heure :

Le plus de l'allumage du véhicule n'est pas connecté ou n'est pas activé. Vérifiez les connexions.

- Lorsque le volume est plus élevé, l'écran commence à clignoter / l'autoradio s'éteint complètement :

Vérifiez la section du câble d'alimentation.

Faites effectuer le montage par un spécialiste qualifié.

- Problèmes de lecture audio, défaillance d'un ou de tous les canaux : Le câblage des haut-parleurs et les haut-parleurs eux-mêmes doivent être vérifiés, aucun câble ne doit être en contact avec la terre, les canaux individuels ne doivent pas descendre en dessous de l'impédance minimale.

• La télécommande ne fonctionne pas :

Vérifiez que la pile est correctement installée, retirez le petit film plastique, pointez la télécommande vers l'autoradio pour un contact visuel direct.

Cette fonction n'est pas disponible sur tous les modèles.

- L'autoradio ne s'allume pas / L'autoradio ne réagit pas à l'allumage / L'autoradio s'éteint toujours automatiquement après un certain temps / L'autoradio ne peut pas être allumé sans allumage enclenché :

L'allumage/le plus continu est-il correctement connecté ? Le positif du contact doit commuter correctement de 0 V à 12 V, il ne doit pas y avoir de tension résiduelle sur le positif du contact dans l'état « contact coupé ».

Vérifiez si la connexion de l'autoradio est correcte ; en aucun cas, vous ne devez connecter les fiches pour voiture directement à l'autoradio sans avoir vérifié au préalable l'affectation d'une broche à une broche.

Faites effectuer le montage par un spécialiste qualifié.

- Les réglages et/ou les stations préréglées sont perdus, l'horloge ne fonctionne pas correctement :

En principe, l'autoradio mémorise les réglages de façon permanente, même sans alimentation. Toutefois, certains réglages ne sont mémorisés de manière permanente que lorsque vous éteignez correctement l'appareil. Il convient donc d'éteindre l'autoradio correctement.

Les fonctions telles que l'heure, la dernière source audio, la dernière position de lecture USB/CD nécessitent une alimentation constante. Pour un bon fonctionnement, l'autoradio doit être correctement raccordé à une alimentation électrique continue qui ne doit pas être interrompue.

- L'autoradio ne reçoit pas de signal radio ou reçoit un signal radio faible : Vérifiez l'antenne dans votre zone de réception.

Vérifiez si un adaptateur d'alimentation fantôme est nécessaire. L'antenne est-elle correctement montée ? De nombreuses antennes nécessitent un contre-pôle (carrosserie). Les antennes de fenêtre autocollantes ne doivent pas être installées sur des fenêtres couvertes de vapeur. Les lampes à LED ou d'autres composants électriques peuvent interférer avec la réception radio, la présence de telles interférences doit donc être supprimée. Lorsque vous utilisez l'autoradio pour la première fois, assurez-vous qu'il est réglé sur la bonne région radio (voir la section RÉGLAGES | MENU).

- Le message NO SIGNAL ou NO SERVICE s'affiche soudainement en mode DAB :

Le multiplex en cours (paquet de programmes) est trop faible et le décodage du signal audio n'est pas possible. Sélectionnez un autre multiplex ou vérifiez votre antenne DAB.

• L'autoradio affiche soudainement SEEK PI (SUCHE PI) / SEEK TA (SUCHE TA) ou change de station pendant le fonctionnement de l'autoradio :

Vérifiez les réglages de votre antenne et de votre autoradio. Si nécessaire, désactivez la fonction de fréquence alternative (voir la section RÉGLAGES | MENU). Une mauvaise réception peut entraîner un changement de station si la priorité des messages de circulation routière est activée.

• L'autoradio n'affiche pas correctement le nom de la station en mode radio

Configurez l'écran comme décrit dans les instructions. Vérifiez la réception (vérifiez l'antenne).

Remarque : Certaines stations envoient des informations supplémentaires à la place du nom de la station RDS ; l'autoradio n'a aucun effet à cet égard.

- Les supports de données USB, CD, DVD, SD ou autres ne fonctionnent pas :

Vérifiez le fonctionnement avec un autre support de données, formatez le support de données, lisez d'autres fichiers.

Vérifiez que l'autoradio est équipé d'une protection pour le transport du lecteur CD/DVD et retirez-la avant le montage.

- Le téléphone portable ne se charge pas ou se charge lentement via le port USB :

Cela dépend du téléphone et du câble utilisé. Les fonctions de charge rapide spécifiques au fabricant donné peuvent ne pas être prises en charge.

- Problèmes avec la fonction Bluetooth® (le répertoire téléphonique ne s'affiche pas, le téléphone ne se connecte pas, l'interlocuteur ne peut pas être entendu) :

Vérifiez si les mises à jour du logiciel de votre téléphone portable et/ou de votre autoradio sont disponibles.

Réinitialisez l'autoradio via NORMSET (voir section RÉGLAGES | MENU) ou en appuyant sur la touche RESET (selon le modèle, voir section ÉLÉMENTS DE COMMANDE DE L'AUTORADIO).

Supprimez l'autoradio de la liste de votre téléphone, puis rétablissez la connexion. Confirmez toutes les demandes d'autorisation par téléphone en répondant OUI.

Utilisez un autre téléphone pour faire un test.

- La lecture Bluetooth® est trop faible ou inaudible :

Selon le modèle, les téléphones enregistrent séparément les niveaux de volume des différents appareils connectés et des différentes applications. Dans ce cas, provoquez la sortie audio de l'application avec un volume trop faible (lancez la lecture de la musique de l'application correspondante ou du

message de navigation) et réglez le volume sur le téléphone pendant la lecture.

• L'appelant ne peut pas m'entendre :

Vérifiez la connexion du microphone externe. Vérifiez le réglage du microphone dans les réglages Bluetooth® (si disponible). Utilisez un autre téléphone pour faire un test.

- SUB-OUT ou ses options de réglage sur l'autoradio ne fonctionnent pas (selon le modèle) :

Assurez-vous que le subwoofer est correctement connecté à la sortie SUB-OUT de l'autoradio, sinon les options des réglages du son ne sont pas prises en compte.

- L'erreur / le problème n'est pas mentionné ici. La fonction de l'autoradio ne fonctionne pas comme prévu / L'autoradio ne fonctionne pas comme prévu :

Réinitialisez l'autoradio via NORMSET (voir la section RÉGLAGES | MENU) ou appuyez sur la touche RESET (selon le modèle).

Vérifiez si le logiciel est à jour. Les mises à jour actuelles du logiciel sont disponibles sur notre site web ou peuvent être commandées par l'intermédiaire de notre service après-vente.

Remarque : Une description détaillée de la panne et du logiciel actuel de l'autoradio est nécessaire pour contacter le service après-vente (pour les questions relatives au logiciel, voir la section RÉGLAGES | MENU).
