TORONTO 400 BT - Rádio de carro BLAUPUNKT - Manual de utilização gratuito

Marca	BLAUPUNKT
Modelo	TORONTO 400 BT
Tipo de produto	Rádio automotivo
Alimentação	10,5 - 14,4 V (corrente máx. 10 A)
Consumo em espera	< 3,5 mA
Potência de saída senoidal	4 x 26 W (14,4 V, 4 Ω)
Potência máxima	4 x 50 W
Faixas de ondas FM	87,5 - 108 MHz (Europa/Tailândia), 87,7 - 107,9 MHz (EUA/América do Sul)
Faixas de ondas AM	531 - 1602 kHz (OM); 153 - 279 kHz (OL, Europa)
Largura de banda FM	30 - 15 000 Hz
Largura de banda CD	20 - 20 000 Hz
Formatos lidos	CD áudio, CD-R/RW, MP3, WMA, arquivos USB (FAT32)
Bluetooth	Kit mãos-livres e streaming de áudio (alcance reduzido, até 5 dispositivos pareados)
Conectores	Fenda CD, USB frontal, conector AUX-IN frontal, entrada AUX traseira, saídas pré-amplificador 4 canais (2 V)
Painel frontal	Removível, com teclas de comando e tela retroiluminada
Funções de rádio	RDS, PTY, Travelstore, memorização de 5 estações por nível (FM1, FM2, FMT, AM, AMT)
Ajustes de som	Graves, agudos, balanço, fader, X-Bass, equalizador 3 bandas, predefinições Pop/Rock/Classic
Exibição	Tela retroiluminada com ajuste de cor (4096 cores) e luminosidade dia/noite
Dimensões	1-DIN padrão (182 x 53 x 160 mm, estimativa)
Peso	Aproximadamente 0,5 kg (estimativa)
Instruções de segurança	Laser classe 1, não abrir, volume moderado para segurança no trânsito
Manutenção e limpeza	Limpar com pano seco ou ligeiramente úmido; álcool para os contatos do painel frontal
Acessórios fornecidos	Manual, estojo para painel frontal, moldura de suporte, pequenos materiais, ferramentas de remoção, cabo USB
Garantia	Garantia do fabricante na União Europeia; contate a Blaupunkt para assistência

Perguntas frequentes - TORONTO 400 BT BLAUPUNKT

Como parear meu telefone via Bluetooth?

No menu Bluetooth, selecione PAIR e depois PHONE. O rádio automotivo se torna detectável com o nome TORONTO 400 BT por cerca de 2 minutos. No seu telefone, procure o dispositivo e insira o código PIN 1234 exibido na tela. O pareamento é confirmado pela exibição de PAIRED e depois CONNECTED.

Como ajustar a hora?

Abra o menu do usuário pressionando MENU·OK, selecione CLOCKSET com as teclas ▼/▲, depois pressione ► para entrar no submenu. Use as teclas ◄/► para alternar entre horas e minutos e ▼/▲ para ajustar. Confirme com MENU·OK. Você também pode escolher a exibição de 12h ou 24h no menu 12H/24H MODE.

Posso reproduzir arquivos MP3 em um pen drive USB?

Sim, conecte um pen drive USB formatado em FAT32 na porta USB frontal (cabo USB fornecido). O rádio automotivo lê arquivos MP3 e WMA. A fonte USB aparece na lista de fontes (tecla SRC). Pastas e listas de reprodução (M3U, PLS) também são suportadas.

Como memorizar uma estação de rádio?

Selecione a faixa de ondas (FM1, FM2, etc.) com a tecla V/A. Ajuste a estação desejada manualmente ou por busca. Pressione uma das teclas de preseleção 1 a 5 e mantenha pressionada por cerca de 2 segundos para memorizar. A estação pode então ser lembrada com uma breve pressão na tecla correspondente.

Como ajustar a sonoridade (equalizador)?

Acesse o menu de áudio via MENU·OK e depois selecione AUDIO. Você encontrará os ajustes de Graves, Agudos, Balanço, Fader e X-Bass. Para ajustes avançados, entre em ENHANCED onde você pode ajustar o equalizador de 3 bandas (E-Bass, E-Middle, E-Treble) e escolher predefinições como POP, ROCK ou CLASSIC.

O painel frontal é removível? Como?

Sim, o painel frontal é removível para evitar roubo. Para removê-lo, pressione a tecla de destravamento (①) localizada no canto superior esquerdo. O lado esquerdo se levanta, então puxe o painel frontal por esse lado. Para recolocá-lo, empurre o lado direito no gabinete, depois pressione o lado esquerdo até ouvir um clique.

O que fazer se o CD não for lido?

Verifique se o CD não está riscado ou protegido contra cópia. Use apenas CDs de formato padrão (12 cm) com o logotipo Compact Disc. Se o erro CD ERROR for exibido, o CD é ejetado automaticamente após 2 segundos. Não insira CDs de formato irregular (shape CD) ou mini CD (8 cm) – risco de danificar o leitor.

Como ativar as informações de trânsito (RDS-TMC)?

Na zona do sintonizador EUROPE, as estações FM que transmitem informações de trânsito (RDS) podem ser seguidas. Ative a função TRAF no menu do usuário (opção TRAF = ON). Quando uma mensagem de informação de trânsito é emitida, TRAFFIC é exibido e o som da fonte atual é cortado. O volume das mensagens pode ser ajustado via TA VOL no menu do usuário.

Posso conectar um amplificador externo?

Sim, o rádio automotivo possui 4 saídas pré-amplificador (2 V) para conectar um amplificador externo. Consulte o diagrama de montagem no final do manual. Certifique-se de respeitar a polaridade e não exceder a seção de cabo recomendada (1,5 mm²). Os terras dos dispositivos externos não devem ser ligados ao terra do rádio automotivo.

Como redefinir as configurações de fábrica?

No menu do usuário, selecione a opção NORMSET (disponível na zona do sintonizador EUROPE). Pressione MENU·OK e mantenha pressionado por mais de 4 segundos. A exibição NORM ON confirma a redefinição. O rádio automotivo reinicia com as configurações padrão. As estações memorizadas e outras configurações personalizadas serão apagadas.

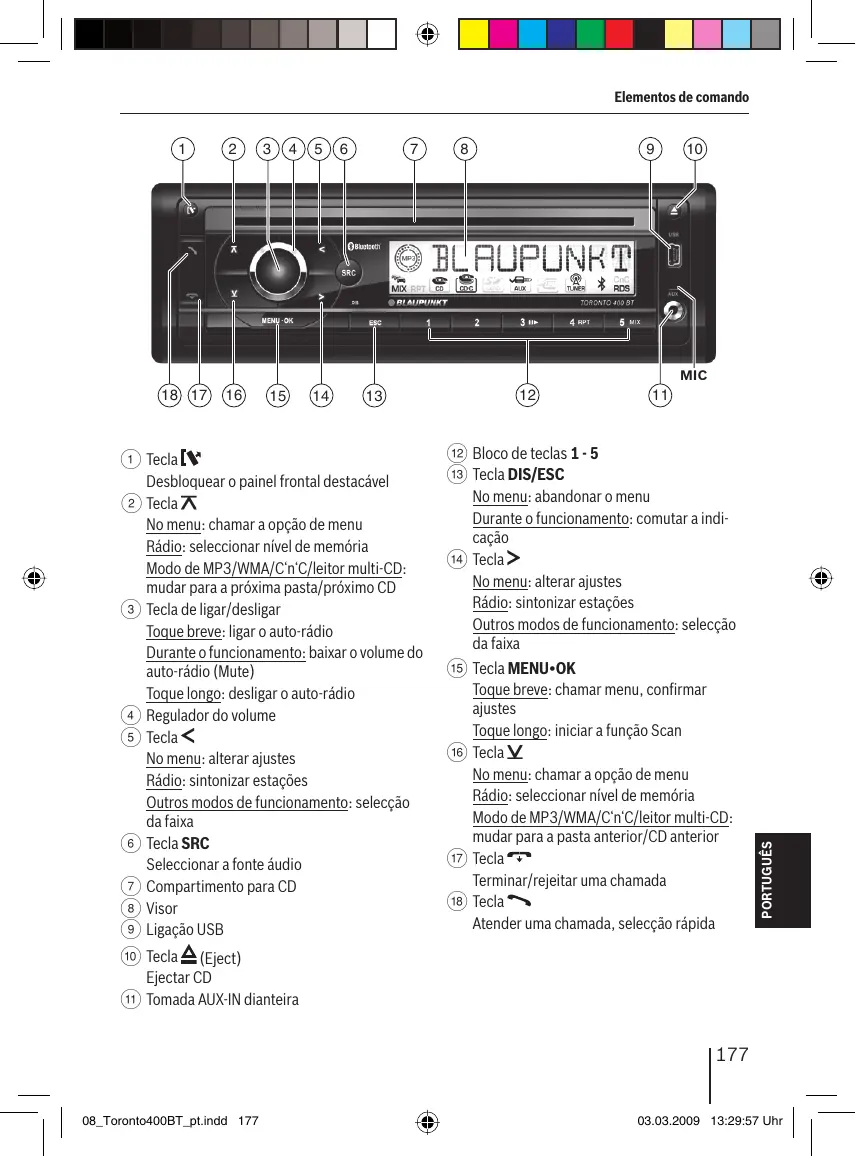

MANUAL DE UTILIZADOR TORONTO 400 BT BLAUPUNKT

Salida de preamplificador (Pre-amp Out)

4 canales: 2 V

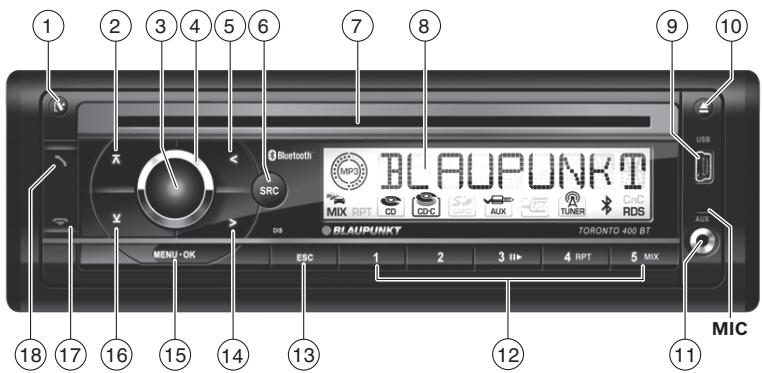

Rádio: seleção do nível de memória

Mudar para a pasta/CD seguinte

Durante o funcionamento: baixar o volume do auto-rádio (Mute)

Toque longo: desligar o auto-rádio

④ Regulador do volume

⑤ Tecla

No menu: alterar ajustes

Rádio: sintonizar estações

Outros modos de funcionamento: seleção da faixa

⑥ Tecla SRC: selecionar a fonte de áudio; ⑦ Compartimento para CD; ⑧ Visor; ⑨ Ligação USB; ⑩ Tecla (Eject): ejetar CD; ⑪ Tomada AUX-IN dianteira

⑫ Bloco de teclas 1-5; ⑬ Tecla DIS/ESC

No menu: abandonar o menu

Durante o funcionamento: comutar a indentação

14 Tecla

No menu: alterar ajustes

Rádio: sintonizar estações

Outros modos de funcionamento: seleção da faixa

(15) Tecla MENU-OK

Toque breve: chamar menu, confirmar ajustes

Toque longo: iniciar a função Scan

⑭ Tecla

No menu: chamar a opção de menu

Rádio: selecionar nível de memória

Modo de MP3/WMA/C'n'C/leitor multi-CD: mudar para a pasta anterior/CD anterior

17 Tecla

Terminar/rejeitar uma chamada

(18) Tecla

Atender uma chamada, seleção rápida

Indicações de segurança 179

Símbolos utilizados 179

Segurança na estrada 179

Indicações gerais de segurança 179

Declaração de conformidade 179

Indicações de limpeza 180

Indicações para a remoção 180

Fornecimento 180

Equipamento extra (não incluído no fornecimento) 180

Colocação em funcionamento 181

Colocar/retirar o painel frontal 181

Ajustar a região de sintonização 181

Ligar/desligar 181

Volume 182

Ligar/desligar o modo Demo 182

Indicar número da versão 182

Boletins de trânsito. 182

Modo de rádio 183

RDS 183

Mudar para o modo de rádio 183

Memorizar estações/chamar estações memorizadas. 184

Reproduzir estações 184

Memorizar as estações automaticamente (Travelstore) 184

PTY. 184

Escolher uma faixa 187

Selecionar pasta/CD (apenas no modo de MP3/WMA/C'n'C ou leitor multi-CD) ...187

Busca rápida 188

Interromper a reprodução. 188

Modo de playlist (apenas no modo de MP3/WMA) 188

Tocar todas as faixas 188

Leitura de faixas numa ordem aleatória....188

Repetição de faixas individuais, CDs ou diretórios 189

Funções do telefone. 191

Modo streaming Bluetooth 192

Outras funções no menu Bluetooth®.......193

Informações práticas 201

Garantia. 201

Serviço 201

Dados Técnicos. 201

Instruções de montagem 381

Indicações de segurança

O auto-rádio foi fabricado de acordo com os atuais conhecimentos tecnológicos e as regras reconhecidas referentes aos regulamentos de segurança. Apesar disso, podem surgir situações perigosas no caso de não observar as indicações de segurança presentes nestas instruções.

Estas instruções incluem informações importantes para a montagem e utilização simples e segura do auto-rádio.

• Leia cuidadosa e totalmente estas instruções antes de utilizar o auto-rádio.
• Guarde estas instruções de forma a que estejam acessíveis a qualquer momento para todos os utilizadores.
• Entregue sempre o auto-rádio a terreiros jintamente com estas instruções.

Além disso, observe as instruções dos aparelhos que utilizes emAGO com este auto-rádio.

Símbolos utilizados

Nestas instruções foram utilizados os seguintes símbolos:

PERIGO!

Aviso de ferimentos

CUIDADO!

Aviso de danos em unidades de CD

A identificação CE confirma o cumprimento das diretivas CE.

Identifica um passo de procedimento - Identifica uma

Segurança na estrada

Observe as seguintes indicações para a segurança na estrada:

• Utilize o seu aparelho de forma a poder sempre controlar o seu veículo com segurança. Em caso de dúvidas, pare num local adequado e opere o seu aparelho com o veículo parado.
• Retire ou coloque o painel frontal apenas com o veículo parado.
• Regule sempre um volume médio, de forma a proteger a sua audição e a poder ouvir os avisos sonoros (p. ex., da polícia). Durante as pausas de silenciamento (p. ex., ao mudar de fonte de áudio), a alteração do volume não é audível. Não aumente o volume durante esta pausa.

Indicações gerais de segurança

Observe as seguintes indicações para se proteger a si mesmo de ferimentos:

• Não modifique nem abra o aparelho! No aparelho está um laser da classe 1, que pode lesionar os seus olhos.
• Não aumente o volume durante as pausas de silenciamento, por ex., ao mudar de fonte de áudio. Durante o silenciamento, a alteração do volume não é audível.

Utilização de acordo com as disposições legais

Este auto-rádio foi concebido para a montagem e utilização num veículo com tensão da rede de bordo de 12 V e deve ser instalado numa abertura DIN. Observe os limites de potência nos dados técnicos. Mande efetuar as reparações e, eventualmente, a montagem por um técnico especializado.

Instruções de montagem

Só deve efetuar a instalação do auto-rádio se tiver experiência na instalação de auto-rádios e possuir conhecimentos seguros sobre o sistema elétrico do veículo. Para o efeito, observe as instruções de montagem no final destas instruções.

Declaração de conformidade

A Blaupunkt GmbH confirma por este meio que o auto-rádio Toronto 400 BT está em conformidade com as exigências básicas e outras disposições relevantes da diretiva 1999/5/CE.

Indicações de limpeza

Produtos solventes, de limpeza ou abrasivos, bem como spray para cockpits e produtos de conservação para plásticos podem conter substâncias corrosivas para a superfície do auto-rádio.

• Para a limpeza do auto-rádio, utilize apenas um pano seco ou ligeiramente húmido.
• Se necessário, limpe os contatos do painel frontal com um pano macio, umedecido com álcool de limpeza.

Indicações para a remoção

Não remova o seu aparelho juntamente com o lixo doméstico!

Para a remoção do aparelho em fim de uso, recorra por favor aos sistemas de devolução e recolha que estão à sua disposição.

Fornecimento

Estão incluídos no fornecimento:

1 Auto-rádio, 1 Instruções de serviço/montagem, 1 Estojo para o painel frontal, 1 Armação de fixação, 1 Conjunto de peças sobressalentes, 2 Ferramentas de desmontagem, 1 Cabo de ligação USB

Nota:

Recomendamos a utilização de acessórios originais Blaupunkt (www.blaupunkt.com).

Equipamento extra (não incluído no fornecimento)

Informe-se junto do seu revendedor da Blaupunkt ou na Internet, em www.blaupunkt.com, sobre equipamento extra, por exemplo:

• O telecomando no volante ou manual da Blaupunkt para uma utilização segura e confortável das funções básicas (não é possível ligar/desligar com o telecomando)
• As interfaces aptas para C'n'C da Blaupunkt (C'n'C = Command and Control) para a ligação de suportes de dados e aparelhos adicionais (p. ex. através da interface iPod®/USB) Leitor multi-CD Blaupunkt
• Amplificadores Blaupunkt ou Velocity

Colocar em funcionamento

Colocar/retirar o painel frontal

O seu auto-rádio está equipado com um painel frontal destacável (Release Panel) que o protege contra roubo. No momento de entrega, o painel frontal encontra-se no estojo fornecido. Para colocar o rádio em funcionamento antes da montagem, deve primeiro colocar o painel frontal (consultar o parágrafo "Colocar o painel frontal" neste capítulo).

Leve o painel frontal consigo sempre que abandonar o veículo. Sem este painel frontal, o auto-rádio não tem valor algum para um ladrão.

Cuidado

Danificação do painel frontal

Não deixe o painel frontal cair ao chão.

Transporte o painel frontal de forma a estar protegido contra choques e a não sujar os contactos.

Não exponha o painel frontal à incidência direta da luz do sol ou outras fontes de calor.

Evite tocar diretamente nas superfícies de contacto do painel frontal.

Insira o painel frontal no dispositivo de fixação, no bordo direito da caixa. Introduza o painel frontal cuidadosamente no dispositivo de fixação esquerdo, até engatar.

Retirar o painel frontal

Prima a tecla ① para desbloquear o painel frontal. O lado esquerdo do painel frontal solta-se do aparelho e é protegido contra a queda através de um engate. Segure o painel frontal no lado esquerdo e puxe-o a direito, através da resistência do engate, para fora do dispositivo de fixação.

Nota:

O auto-rádio desliga-se automaticamente assim que o painel é retirado.

Ajustar a região de sintonização

Este auto-rádio está concebido para funcionamento em diversas regiões com várias gamas de frequência e tecnologias de emissão. De fábrica, está regulada a região de sintonização "EUROPE" (Europa). Para além desta, encontram-se disponíveis as regiões de sintonização "USA" (EUA), "THAI" (Tailândia) e "S AMERICA" (América do Sul). Se utilizar o auto-rádio fora da Europa, deve primeiro ajustar, se necessário, uma região de sintonização adequada:

Primeiro, desligue o auto-rádio. Mantenha as teclas MENU-OK 15 e 4 (2) premidas simultaneamente e prima a tecla de ligar/desligar 3.

O auto-rádio liga-se. No visor, surge a região de sintonização ajustada atualmente.

Prima as vezes necessárias a tecla V (6) / A 2 até ser indicada a região de sintonização pretendida. Prima a tecla MENU-OK 15.

Ligar/desligar

Para ligar, prima a tecla de ligar/desligar 3. O auto-rádio liga-se. Para desligar, mantenha a tecla de ligar/desligar 3 premida por mais de 2 segundos. O auto-rádio desliga-se.

Nota:

Se ligar o auto-rádio com a ignição do automóvel desligada, ele desliga-se automaticamente após uma hora para poupar a bateria do automóvel.

Desligar/ligar através da ignição do automóvel

Se o auto-rádio estiver corretamente ligado à ignição do automóvel, tal como representado nas instruções de montagem, e se não tiver sido desligado com a tecla de ligar/desligar (3), é desligado ou ligado com a ignição.

Volume

Regular o volume

O volume pode ser regulado em passos de 0 (desligado) a 50 (máximo).

Rode o regulador do volume 4 para alterar o volume.

Nota:

Se um telefone ou sistema de navegação estiver ligado ao auto-rádio como descrito nas instruções de montagem, o auto-rádio é silenciado durante uma chamada telefónica ou uma mensagem de navegação, de forma a que possa ouvir o telefone ou o sistema de navegação sem perturbações. No visor, surge "TELEPHONE" durante o silenciamento.

Baixar o volume do auto-rádio (Mute)

O volume pode ser baixado rapidamente para um valor pré-definido.

Prima brevemente a tecla de ligar/desligar ③ para baixar o volume do auto-rádio ou ativar novamente o volume anterior.

No visor, é indicado "MUTE" quando o volume se encontra mais baixo.

Para ajustar o volume Mute, leia, no capítulo "Ajustes do utilizador", o parágrafo "Efetuar ajuste no menu do utilizador", opção de menu "MUTE LVL".

Ligar/desligar o modo Demo

O modo Demo mostra as funções do auto-rádio como texto rolante no visor. Pode ligar ou desligar o modo Demo:

Primeiro, desligue o auto-rádio.

Mantenha as teclas MENU·OK ⑤ e 2 (12) premidas simultaneamente e prima a tecla de ligar/desligar (3).

O auto-rádio liga-se. No visor, é brevemente indicado "DEMO MODE" quando tiver ligado o modo Demo. Premindo qualquer tecla, o modo Demo é interrompido e pode comandar o aparelho.

Indicar número da versão

Pode chamar a indicação do número da versão dos diferentes componentes do aparelho.

Primeiro, desligue o auto-rádio.

Mantenha as teclas MENU·OK ⑤ e 1 (12) premidas simultaneamente e prima a tecla de ligar/desligar ③.

O auto-rádio liga-se. No visor, aparece o número de versão do primeiro componente. O primeiro caractere identifica o componente: P = Processador, E = EPROM, A = Acordo, B = Bluetooth®.

• Prima a tecla < 5 / > para visualizar os números de versão dos outros componentes.
• Prima a tecla MENU·OK (15) para voltar para a última fonte áudio ouvida.

Boletins de trânsito

Na região de sintonização "EUROPE", uma estação em FM é capaz de identificar informações sobre o trânsito através de um sinal RDS. Se a prioridade para informações sobre o trânsito estiver ligada, é emitida automaticamente uma informação sobre o trânsito, mesmo quando o auto-rádio não se encontra, no momento, no modo de rádio ou quando está sintonizada uma estação das bandas MW ou LW.

Com a prioridade ligada, o símbolo de engate (é indicado no visor. Durante a emissão de um boletim de trânsito, é indicado "TRAFFIC".

Para ligar e desligar a prioridade, leia, no capítulo "Ajustes do utilizador", o parágrafo "Efetuar ajuste no menu do utilizador", opção de menu "TRAF".

Notas:

• Durante a emissão do boletim de trânsito, o volume é aumentado. Pode definir o volume mínimo para boletins de trânsito (consultar o cap. "Ajustes do Utilizador", capítulo "Efetuar ajuste no menu do Utilizador", opção de menu "TA VOLUME").
• Para interromper a emissão de um boletim de trânsito, prima a tecla DIS/ESC 13.

Modo de rádio

RDS

Na região de sintonização "EUROPE", muitas estações em FM emitem um sinal RDS (Radio Data System) junto do seu programa, o que possibilita as seguintes funções adicionais:

• O nome da estação é indicado no visor.
• O auto-rádio reconhece boletins de trânsito e emissões de notícias e pode ativá-los automaticamente em qualquer modo de funcionamento (p. ex., no modo de CD).
• Frequência alternativa: quando a função RDS está ligada, o auto-rádio seleciona automaticamente a frequência com o sinal mais forte para a estação sintonizada.
• Regional (REG): algumas estações, a determinada hora, subdividem os programas em vários programas regionais, com conteúdos diferentes. Com a função REG ligada, o auto-rádio apenas muda para frequências alternativas nas quais é emitido o mesmo programa regional.

Para ligar e desligar a função RDS ou REG, leia o parágrafo "Efetuar ajuste no menu do utilizador" no capítulo "Ajustes do utilizador" (opções de menu "RDS", "REG").

Mudar para o modo de rádio

Prima as vezes necessárias a tecla SRC 6 até "TUNER" ser indicado:

O nível de memória atual aparece uma vez como texto rolante no visor.

Os seguintes níveis de memória estão à sua disposição nas diferentes regiões de sintonização:

Prima as vezes necessárias a tecla V⑥ / ② até ser indicado o nível de memória pretendido.

Nota:

Em cada nível de memória, pode guardar-se até 5 estações emissoras.

Há várias possibilidades para sintonizar uma estação:

Sintonizar as estações manualmente

Prima brevemente a tecla < 5 / > (204) uma ou várias vezes para alterar a frequência passo a passo, ou prolongadamente para alterar a frequência rapidamente.

Notas:

• Para a região de sintonização "EUROPE": na banda FM, com a função RDS ligada, a estação da cadeia de estações é automaticamente sintonizada.
• Para as regiões de sintonização "EUROPE", "USA" e "S AMERICA": na banda FM, com a função PTY ligada, o tipo de programa selecionado atualmente é indicado e pode ser alterado (consultar o cap. "PTY").

Iniciar a sintonização

• Prima a tecla < 5 / > (14) durante aprox. 2 segundos para iniciar a sintonização.

O aparelho sintoniza a estação mais próxima que consiga captar.

Notas:

• Para a região de sintonização "EUROPE": na banda FM, com a prioridade para boletins de trânsito ligada (1), apenas são ajustadas estações com boletins de trânsito.
• Para as regiões de sintonização "EUROPE", "USA" e "S AMERICA": na banda FM, com a função PTY ligada, é ajustada a estação mais próxima com o tipo de programa atualmente selecionado (consultar o cap. "PTY").
• A sensibilidade da busca pode ser ajustada (consultar o capítulo "Ajustes do uso", parágrafo "Efetuar ajuste no menu do uso", opção de menu "SENS").

Memorizar estações/chamar estações memorizadas

Selecione o nível de memória pretendido. Se necessário, sintonize a estação pretendida. Prima a tecla de pré-seleção 1-5 (12) durante aprox. 2 segundos para memorizar a estação atual na tecla.

Prima brevemente a tecla de pré-seleção 1-5 (12) para chamar a estação memorizada.

Reproduzir estações

Com a função Scan, é reproduzida qualquer estação sintonizável da banda atual.

• Prima a tecla MENU·OK (15) durante aprox. 2 segundos para iniciar a reprodução ou continuar a ouvir a estação atualmente sintonizada.

Durante a reprodução, são indicados no visor, de forma alternada, "SCAN" e a frequência atual, assim como o nível de memória ou o nome da estação.

Nota:

Para o modo de rádio, o tempo de leitura pode ser ajustado por estação (consultar o

cap. "Ajustes do utilizador", parágrafo "Efetuar ajuste no menu do utilizador", opção de menu "SCAN TIME").

Memorizar as estações automaticamente (Travelstore)

Com o Travelstore, pode procurar automaticamente as 5 estações da região com o sinal mais forte e memorizá-las num nível de memória. Estações anteriormente memorizadas neste nível de memória são apagadas.

Nas regiões de sintonização "EUROPE" e "THAI", pode memorizar, com o Travelstore, 5 estações em FM no nível de memória FMT. Nas regiões de sintonização "USA" e "S AMERICA" pode, para além disso, memorizar 5 estações AM no nível de memória AMT.

• Selecione um nível de memória da banda pretendida, p. ex. FM1 ou AM.
• Prima a tecla √[16]π / √[2] durante aprox. 2 segundos.

O sintonizador inicia a sintonização automática; no visor, é indicado "FM TSTORE" ou "AM TSTORE". Uma vez terminada a memorização, é reproduzida a estação na posição de memória 1 do nível FMT ou AMT.

Nota:

Para a região de sintonização "EUROPE": com a prioridade para boletins de trânsito ligada (a), apenas são memorizadas estações com boletins de trânsito.

PTY

Nas regiões de sintonização "EUROPE", "USA" e "S AMERICA", uma estação em FM pode transmitir o seu tipo de programa atual, p. ex. CULTURA, POP, JAZZ, ROCK, DESPORTO ou CONHECIMENTO. Com a função PTY, pode efetuar uma busca específica de emissões de um determinado tipo de programa, p. ex., música rock ou programa desportivo. Tenha em atenção que a função PTY não é suportada por todas as estações.

Nota:

Para usar a função PTY, terá de ativá-la de forma específica no menu (consultar o cap. "Ajustes do Utilizador", parágrafo "Efetuar ajuste no menu do Utilizador", opção de menu "PTY").

Na região de sintonização "EUROPE", pode sintonizar o idioma no qual os temas de programa são indicados (consultar o cap. "Ajustes do Utilizador", capítulo "Efetuar ajuste no menu do Utilizador", opção de menu "PTY LANG").

Prima brevemente a tecla < 5> O tipo de programa atualmente selecionado é brevemente indicado e pode selecionar outro tipo de programa. Eventualmente, prima as vezes necessárias a tecla < 5 / > 14 até o tipo de programa pretendido estar selecionado.

Sintonizar estações

Prima a tecla < 5 / >14 durante aprox. 2 segundos.

Logo que a sintonização é iniciada, "SEARCH" aparece brevemente no visor. Em seguida, é indicado o tipo de programa atual.

Assim que for encontrada uma estação, surge brevemente "PTY FOUND". Desde que o tipo de programa da estação sintonizada esteja em conformidade com o tipo de programa atualmente selecionado, são indicados no visor, de forma alternada, o tipo de programa e o nome da estação ou a frequência.

Notas:

• Se não for encontrada qualquer estação com o tipo de programa selecionado, surge brevemente "NO PTY" e é emitido um sinal sonoro. A última estação emitida volta a ser sintonizada.
• Quando a estação sintonizada ou outras estações da mesma cadeia transmitirem o tipo de programa pretendido, o auto-rádio muda

automaticamente da fonte que está a ouvir no momento ou da atual fonte áudio (p. ex. CD) para a estação com o tipo de programa pretendido. Tenha em atenção que esta função não é suportada por todas as estações.

• Prima a tecla DIS/ESC (13) para comutar entre estas duas indicações:

Indicacao	Significado
ABCDEF ou FM1 102.90	Nome da estação ou nível de memória/frequency
FM1 11:32	Nível de memória/hora

Modo de CD/MP3/WMA/C'n'C/ leitor multi-CD

Informações básicas

Modo de CD/MP3/WMA

Com este auto-rádio, pode reproduzir CDs de áudio (CDDA) e CD-R/RWs com ficheiros de áudio, MP3 ou WMA, assim como ficheiros MP3 ou WMA em suportes de dados USB.

CDs de contornos realizados ("shape-CDs") e CDs com diâmetro de 8 cm (mini CDs) não podem ser reproduzidos.

Não assumimos qualquer responsabilidade por danos causados na unidade devido a discos impróprios.

Notas:

• Para um funcionamento correcto, utilize apenas CDs com o logotipo "Compact Disc".
• A Blaupunkt não pode garantir o funcionamento correcto de CDs protegidos contra cópia, assim como de todos os CDs virgens e suportes de dados USB disponíveis no mercado.

gens e suportes de dados USB disponíveis no mercado.

Durante a preparação de um suporte de dados MP3/WMA, tenha em atenção as seguintes indicações:

• Designação de faixas e direcções:
• Máx. 16 caracteres (CD) ou 24 caracteres (USB) incl. a terminação ".mp3" ou ".wma" (em caso de mais caracteres, diminui o número de faixas e pastas reconhecíveis pelo auto-rádio)
• Não utilize acentos ou caracteres especiais
• Formatos de CD: CD de áudio (CDDA), CD-R/RW, 0: 12 cm
• Formatos de dados de CD: ISO 9669 Nível 1 e 2, Joliet
• Velocidade de gravação do CD: máx. 16x (recomendado)
• Formato/sistema de ficheiros USB: Mass Storage Device (dispositivo de armazenamento em massa)/FAT32 Terminação de ficheiros:
• .MP3 para ficheiros MP3
• .WMA para ficheiros WMA
• Ficheiros WMA apenas sem Digital Rights Management (DRM) e criados com Windows Media Player a partir da versão 8
• Tags MP3-ID3: versão 1 e 2
• Taxa de bits para a criação de ficheiros:
• MP3: 32 a 320 kbps WMA: 32 a 192 kbps
• Número máx. de faixas: 20000

Modo C'n'C

A interface C'n'C da Blaupunkt (C'n'C = Command and Control) permite-lhe comandar, de forma ainda mais confortável, os aparelhos e suportes de dados que estejam conectados ao auto-rádio através de uma interface Blaupunkt C'n'C.

Antes de conectar uma interface Blaupunkt C'n'C, verifique o modo da entrada AUX traseira. Para o efeito, leia o parágrafo "Entrada AUX traseira" no capítulo "Fontes de áudio externas".

Modo de leitor multi-CD

Pode conectar ao auto-rádio os seguintes leitores multi-CD:

Para informações sobre o tratamento dos CDs, a inserção de CDs e o manuseamento do leitor multi-CD, queira consultar as instruções de serviço do seu leitor multi-CD.

Antes de conectar um leitor multi-CD, verifique o modo da entrada AUX traseira. Para o efeito, leia o parágrafo "Entrada AUX traseira" no capítulo "Fontes de áudio externas".

Mudar para o modo de CD/MP3/WMA/C'n'C/leitor multi-CD

• Prima a tecla SRC as vezes necessárias, até a fonte de áudio pretendida estar selecionada:

"CD": CD inserido. - "MP3": CD inserido que já está reconhecido como CD MP3. "USB": suporte de dados USB conectado. - Nome do aparelho conectado através de C'n'C - "CDC / AUX": leitor multi-CD conectado (se não estiver conectada nenhuma outra fonte de áudio externa).

Notas:

• A respetiva fonte de áudio apenas pode ser selecionada se estiver inserido um CD correspondente ou conectado um aparelho correspondente (p. ex., um suporte de dados USB ou um leitor multi-CD).
• Caso o auto-rádio tenha primeiro de ler os dados de um aparelho ou suporte de dados conectado antes da reprodução, surge "READING" no visor, durante este processo. No caso de grandes quantidades de dados, tal pode demorar até 1 minuto. Se o aparelho ou suporte de dados estiverem defeituosos ou os dados transmitidos não

puderem ser reproduzidos, é indicada uma mensagem correspondente no visor (p. ex. "ERROR" ou "USB ERROR").

• Se o leitor multi-CD conectado detectar, em primeiro lugar, os CDs introduzidos (p. ex. após uma interrupção da alimentação elétrica ou uma mudança de gaveta), é indicado "MAG SCAN" no visor, durante este processo. Se o leitor multi-CD não contiver quaisquer CDs ou qualquer gaveta, é indicado "NO DISC".

Inserir o CD

Nota:

A recolha automática do CD não deve ser impedida nem apoiada.

Insira o CD no compartimento para CDs 7, com o lado impresso para cima, até sentir uma resistência.

O CD é introduzido automaticamente e os seus dados são verificados (durante este processo, "READING" é indicado no visor). Em seguida, inicia-se a reprodução no modo CD ou MP3. Com o CD inserido, é apresentado o símbolo CD no visor.

Nota:

Se o CD inserido não puder ser reproduzido, "CD ERROR" é indicado brevemente e o CD é automaticamente ejectado após aprox. 2 segundos.

Retirar um CD

Notas:

• Um CD ejectado e não retirado volta a ser recolhido automaticamente ao fim de aprox. 10 segundos.
• Também pode extrair os CDs quando o auto-rádio está desligado ou se estiver activa uma outra fonte áudio.

Prima a tecla para extrair o CD inserido.

Conectar/retirar o suporte de dados USB

Para poder conectar um suporte de dados USB, o cabo USB fornecido tem de ser conectado ao auto-rádio (consultar instruções de montagem).

Desligue o auto-rádio, de forma a que o suporte de dados seja corretamente reconhecido e removido. - Conecte o suporte de dados USB ao cabo USB ou retire-o.

Com o suporte de dados USB conectado, é indicado no visor o símbolo USB. Se o suporte de dados USB for selecionado pela primeira vez como fonte de áudio antes de conectar ou ligar o auto-rádio, são, primeiro, lidos os dados (durante este processo, "READING" é indicado no ecrã).

Notas:

• Se o suporte de dados USB conectado não puder ser reproduzido, é indicado brevemente "USB ERROR".
• O tempo necessário para a leitura depende do modelo e da capacidade do suporte de dados USB.

Escolher uma faixa

Prima brevemente a tecla < 5 > / > 14 para mudar para a faixa anterior/seguinte.

Nota:

Se a faixa atual tocar durante mais do que 3 segundos, premir uma vez < 5 inicia de novo a faixa.

Selecionar pasta/CD (apenas no modo de MP3/WMA/C'n'C ou leitor multi-CD)

Prima a tecla V(16) / A(2) para mudar para a pasta anterior/seguinte ou para o CD anterior/seguinte.

Nota:

O auto-rádio pode reproduzir playlists que tenham sido criadas com um gestor de MP3 como, p. ex., WinAmp ou Microsoft Media Player. As playlists têm de estar memorizadas na pasta raiz do CD ou do suporte de dados USB. Podem ser reconhecidos os seguintes formatos de playlist: M3U, PLS.

Prima a tecla 2 (12) durante aprox. 2 segundos para mudar para o modo de playlist:

No visor, é indicado brevemente "LIST MODE". É reproduzida a primeira faixa da primeira playlist.

Nota:

Se o suporte de dados não contiver quaisquer playlists, é indicado brevemente "NO LIST".

Prima brevemente a tecla < 5>

para mudar para a faixa anterior/seguinte da playlist actual.

Prima brevemente a tecla √16 / √2 para mudar para a playlist anterior/seguinte.

No visor, é indicado brevemente o nome da playlist selecionada e é reproduzida a primeira faixa da playlist.

Abandonar o modo de playlist

Prima a tecla 2 (12) durante aprox. 2 segundos:

No visor, é indicado brevemente "LIST OFF". Prossegue a reprodução da faixa actual.

Tocar todas as faixas

Com a função Scan, são tocadas todas as faixas disponíveis.

• Prima a tecla MENU·OK 15 durante aprox. 2 segundos para iniciar a reprodução, ou brevemente para continuar a ouvir a faixa actualmente reproduzida.

Durante a reprodução, são indicados no visor, de forma alternada, "SCAN" e o número da faixa ou o nome de ficheiro actual.

Notas:

• No modo de leitor multi-CD, o tempo de leitura por faixa é de aprox. 10 segundos. Para todos os outros modos de estrutura, o tempo de leitura pode ser ajustado por faixa (consultar o cap. "Ajustes do Utilizador", parágrafo "Efectuar ajuste no menu do Utilizador", opção de menu "SCAN TIME").
• No modo de playlist (modo de MP3), apenas são tocadas as faixas da playlist actual.

Leitura de faixas numa ordem aleatória

• Prima a tecla 5 MIX (12) para comutar entre os modos de reprodução:

Fun- ciona- mento	Indicacao	Significado
CD	MIX ALL	Misturar faixas
MP3/WMA/C'n'C'1	MIX DIR2	Misturar faixas da pasta actual
	MIX ALL2	Misturar faixas do suporte de dados
Entrada	MIX CD	Misturar faixas do CD actual
	MIX ALL	Misturar faixas de todos os CDs
Geral	MIX OFF	Reproducao normal

1 No modo C'n'C, e em uso do aparelho conectado, podem estar disponíveis os outros modos de reprodução

2 Excepto no modo de playlist MP3

Se a função MIX estiver ligada, o símbolo MIX é indicado no visor.

Repetição de faixas individuais, CDs ou diretórios

• Prima a tecla 4 RPT (12) para comutar entre os modos de reprodução:

Fun- ciona- mento	Indicacao	Significado
CD	RPT TRACK	Repetir a faixa
MP3/ WMA/ C'n'C¹	RPT TRACK	Repetir a faixa
	RPT DIR²	Repetir a pasta
Entrada	RPT TRACK	Repetir a faixa
	RPT DISC	Repetir CD
Geral	RPT OFF	Reprodução normal

1 No modo C'n'C, e em uso do aparelho conectado, podem estar disponíveis os outros modos de reprodução 2 Excepto no modo de playlist MP3

Se a função RPT estiver ligada, o símbolo RPT é indicado no visor.

• Prima a tecla DIS/ESC (13) uma ou várias vezes para comutar entre estas indicações:

Fun- ciona- mento	Indicação	Significado
CD	T 01 02:15	Número da faixa e tempo de leitura
	T 01 18:33	Número da faixa e hora

Fun- ciona- mento	Indicação	Significado
MP3/WMA/C'n'C	01 ABC	Nome de ficheiro
	ABCDEF	Artista1
	ABCDEF	Nome do álbum1
	PLAY 02:15	Tempo de reprodução
	CLK 18:33	Hora
Entrada	T 01 02:15	Número da faixa e tempo de leitura
	T 01 18:33	Número da faixa e hora
	CD 02T 03	Número de CD e número do título

O artista e o nome do álbum têm de estar memorizados como "tag ID3" e apenas são visualizados durante aprox. 10 segundos e, eventualmente, como texto rolante; de outro modo, é indicado o nome do ficheiro.

Nota

Pode ligar e desligar a indentação de texto de CD de um CD áudio (consultar o cap. "Ajustes do utilizador", parágrafo "Efetuar ajuste no menu do utilizador", opção de menu "CD TEXT"). Com o texto de CD ligado, o respetivo texto de CD é visualizado uma vez, no início de cada faixa, como texto rolante.

Bluetooth®

Pode conectar o auto-rádio via Bluetooth® com outros aparelhos com Bluetooth®, tais como telemóveis ou leitores de MP3. Desta forma, pode utilizar o auto-rádio com o seu microfone integrado como sistema de mãos-livres para telemóveis conectados e comandar a reprodução de outros aparelhos Bluetooth®, efetuando-a através dos altifalantes do auto-rádio (streaming Bluetooth®).

A Tecnologia Bluetooth® é uma ligação sem fios de curto alcance. Por esse motivo, os aparelhos Bluetooth® devem encontrar-se perto do auto-rádio (no célico) para estabelecer e manter uma ligação.

Para efetuar uma ligação Bluetooth®, tem primeiro de acoplar o auto-rádio e o aparelho Bluetooth®. Depois de acoplar os aparelhos, é estabelecida automaticamente uma ligação Bluetooth®. Esta ligação mantém-se enquanto o aparelho Bluetooth® se encontrar na zona de alcance. Se a ligação for interrompida, p. ex., porque se deslocou com um telemóvel para uma zona fora do raio de alcance, a ligação é reposta automaticamente assim que se encontrar de novo no raio de alcance.

Apenas pode conectar um telemóvel e um aparelho streaming ao auto-rádio, respetivamente. Se conectar um novo aparelho ao auto-rádio, a ligação a um aparelho conectado no quando é, eventualmente, interrompida de forma automática. No entanto, o auto-rádio permite acoplar até 5 aparelhos Bluetooth®; pode voltar a conectar, de forma rápida e confortável, cada um destes aparelhos ao auto-rádio. Se acoplar um sexto aparelho, expulsa o aparelho Bluetooth® que foi acoplado em primeiro lugar.

Menu Bluetooth®

No menu Bluetooth®, encontra todas as funções para acoplar, conectar e gerir aparelhos Bluetooth®.

Chamar o menu Bluetooth®

Prima a tecla MENU-OK 15. - Prima a tecla Y [16] para selecionar a opção de menu "BLUETOOTH". Prima a tecla > para abrir o menu Bluetooth. - Prima as vezes necessárias a tecla V(16) / Λ(2) até a opção de menu pretendida estar selecionada.

Notas:

• O menu Bluetooth® é automaticamente abandonado aprox. 30 segundos após o último acionamento de tecla e volta para o visor da fonte áudio atual.
• Caso esteja a decorrer um processo Bluetooth® (p. ex. a reposição da ligação ou o aparelho aparecido conectado), as funções do menu Bluetooth® estão bloqueadas. Se, durante este período, tentar abrir o menu Bluetooth®, "LINK BUSY" é indicado no visor. Para regressar à fonte áudio atual, prima a tecla DIS/ESC (13). Para interromper o processo Bluetooth® e abrir o menu Bluetooth®, prima a tecla + ⑰

Abandonar o menu Bluetooth®

Prima brevemente a tecla DIS/ESC 13 para abandonar o menu Bluetooth.

Acoplar e ligar o aparelho

Acoplar e ligar o telemóvel

No menu Bluetooth®, selecione a opção de menu "PAIR". Prima a tecla >14 para abrir o submenu.

Prima a tecla > para acoplar um telemóvel.

No visor, é indicado "PAIRING" e o símbolo Bluetooth® pisca. O auto-rádio pode agora, durante aprox. 2 minutos, ser reconhecido por um telemóvel Bluetooth® e conectado.

A partir do seu telemóvel, procure o auto-rádio (nome Bluetooth®: "TORONTO 400 BT"). Logo que o auto-rádio seja encontrado pelo telemóvel e esteja pronto para ser conectado, surge no visor "ENTER PIN" e o PIN "1234". Estabeleça a ligação a partir do seu telemóvel, introduzindo o PIN indicado pelo auto-rádio.

Eventualmente, surge no visor "PAIRED" (acoplado) e, em seguida, "CONNECTED" (conectado) logo que o auto-rádio e o telemóvel sejam acoplados e ligados.

Nota:

Caso não seja possível estabelecer qualquer ligação, é indicado brevemente "CON FAIL" (conexão falhou).

Acoplar e ligar o aparelho streaming Bluetooth®

No menu Bluetooth®, selecione a opção de menu "PAIR". Prima a tecla > 14 para abrir o submenu.

No visor, é indicado o PIN atualmente memorizado (por norma, "1234"). Se necessário, introduza o PIN do aparelho streaming:

Prima as vezes necessárias a tecla V16 / A 2 até ser indicado o dígito pretendido na respetiva posição atual. - Prima a tecla < > para comutar entre as 4 posições do PIN. Prima a tecla MENU*OK (15) para confirmar o PIN introduzido.

Nota:

Nem todos os aparelhos streaming exigem a introdução do seu PIN no auto-rádio. Em vez disso, em alguns aparelhos streaming é necessária a introdução do PIN do auto-rádio. No caso destes aparelhos, prima a tecla MENU-OK (15) para confirmar o PIN do auto-rádio e, em seguida, introduza-o no aparelho streaming.

No visor, é indicado "PAIRING" e o símbolo Bluetooth® pisca. O auto-rádio pode agora, durante aprox. 2 minutos, ser reconhecido por um aparelho streaming e conectado.

A partir do seu aparelho streaming, procure o auto-rádio (nome Bluetooth®: "TORONTO 400 BT") e estabeleça a conexão. Se necessário, introduza o PIN do auto-rádio.

Eventualmente, surge no visor "PAIRED" (acoplado) e, em seguida, "CONNECTED" (conectado) logo que o auto-rádio e o aparelho streaming sejam acoplados e ligados.

Nota:

Caso não seja possível estabelecer qualquer ligação, é indicado brevemente "CON FAIL" (ligação falhou).

Funções do telefone

Atender/rejeitar uma chamada

No caso de uma chamada a dar entrada, são indicados no visor, alternadamente, "INCOMING" (a dar entrada) e o número de quem liga. A fonte áudio atual é silenciada e é emitido um sinal de chamada através dos altifalantes do auto-rádio.

Nota:

Caso o número de quem efetua a chamada não seja transmitido, é indicado "PRIVATE NUMBER" (número privado) em vez do número. Caso o número de quem efetua a chamada esteja já memorizado juntamente com um nome, são indicados o nome do registo e o número (consultar o cap. "Memorizar números de telefone").

No visor são indicados "CALL" e o tempo de duração da chamada.

Prima a tecla ⑦ para rejeitar a chamada ou terminar a chamada atual.

No visor, é indicado "CALL END".

Efetuar uma chamada

No menu Bluetooth®, selecione a opção de menu "DIAL NEW". Prima a tecla > 14.

Pode, agora, introduzir um número de telefone com 20 posições, no máximo:

Prima as vezes necessárias a tecla V / ② até ser indicado o dígito pretendido na respectiva posição actual. Prima a tecla < 5 / > 14 para comutar entre as posições do número. - Prima a tecla 18 para iniciar uma chamada para o número introduzido.

No visor, são indicados alternadamente "OUTGOING" e o número marcado.

Nota:

Caso o número marcado esteja memorizado juntamente com um nome, são indicados o nome do registo e o número (consultar o cap. "Memorizar números de telefone").

Logo que o seu interlocutor atenda a chamada, são indicados alternadamente no visor "CALL" e o tempo de duração da chamada.

Pode, agora, introduzir um número de telefone com 20 posições, no máximo:

Prima as vezes necessárias a tecla 16 / ② até ser indicado o dígito pretendido na respectiva posição actual. Prima a tecla < 5 / > 14 para comutar entre as posições do número. - Prima a tecla de memória pretendida 1-5 (2) durante aprox. 2 segundos para memorizar apenas o número.

-OU

• Prima a tecla MENU·OK ⑤ para introduzir um nome para a entrada. Pode, agora, introduzir um nome com 9 posições, no máximo: Prima as vezes necessárias a tecla V / ② até ser indicado o carácter pretendido na respectiva posição actual. Prima a tecla < 5 / > 14 para comutar entre as posições do nome.
• Prima a tecla de memória pretendida 1-5 ① 20 durante aprox. 2 segundos para memorizar o número e o nome.

Nota:

Um número gravado anteriormente na tecla de memória é substituído.

Seleção

Através da seleção rápida, pode telefonar para o último número marcado ou para um número memorizado (consultar o cap. "Memorizar números de telefone").

Prima a tecla 18

No visor, é indicado o último número marcado.

Nota:

Se, atualmente, não se encontrar qualquer telemóvel conectado, abre-se o menu Bluetooth®. A opção de menu "PAIR" está selecionada.

Se necessário, prima uma tecla de memória 1-5 (12) para telefonar para o número memorizado. Prima a tecla ⑱ para iniciar uma chamada para o número.

No visor, são indicados alternadamente "OUTGOING" e o número marcado.

Modo streaming Bluetooth®

Iniciar o modo streaming Bluetooth®

Prima as vezes necessárias a tecla SRC 6 até "BT STREAM" ser indicado no visor.

O aparelho inicia a reprodução.

Notas:

• Só pode selecionar o modo streaming Bluetooth® se estiver conectado um aparelho streaming adequado.
• Se a ligação ao aparelho streaming for interrompida durante a reprodução, é brevemente indicado "CON LOST" (conexão interrompida) e o auto-rádio muda para a fonte de áudio anterior.

Escolher uma faixa

Prima brevemente a tecla < 5 / > para mudar para a faixa anterior/seguinte.

Outras funções no menu Bluetooth®

Alterar o PIN Bluetooth®

O auto-rádio possui, de fábrica, o PIN Bluetooth® "1234", que deverá introduzir, p. ex., ao acoplar um telemóvel ao auto-rádio. Pode alterar este PIN.

No menu Bluetooth, selecione a opção de menu "PIN EDIT". Prima a tecla > 14 para abrir o submenu. Prima as vezes necessárias a tecla ⁽¹⁶⁾ / A 2 até ser indicado o dígito pretendido na respetiva posição atual. - Prima a tecla < 5 / > 14 para comutar entre as 4 posições do PIN. Prima a tecla MENU·OK ⑤.

Gerir aparelhos acoplados

No menu Bluetooth®, pode gerir os aparelhos Bluetooth® acoplados (telemóveis e aparelhos streaming, como leitores de MP3).

Na lista de aparelhos para telemóveis ("PHN LIST") e aparelhos streaming ("STR LIST") são indicados os aparelhos acoplados. Aqui, pode:

• Terminar a ligação ao aparelho Bluetooth® atualmente conectado
• Estabelecer uma ligação a um dos aparelhos Bluetooth® acoplados
• Desacoplar um aparelho Bluetooth® No menu Bluetooth®, selecione a opção de menu "PHN LIST" ou "STR LIST".
• Prima a tecla > 14 para abrir o submenu. É indicado o primeiro aparelho da lista.

Nota:

Se não estiver conectado qualquer aparelho, é brevemente indicado "EMPTY" (lista vazia).

Eventualmente, prima as vezes necessárias a tecla 16/A2/2 até ser indicado o aparelho pretendido.

Tem as seguintes opções:

Prima a tecla 18 para conectar o aparelho indicado.

No visor, é indicado "CONNECTING" (conectar). Logo que o aparelho esteja conectado, é brevemente indicado "CONNECTED" (conectado) e regressa ao menu Bluetooth. Se o aparelho já está ligado, é brevemente indicado "CON EXIST" (conexão existente) e regressa à lista dos telemóveis ou aparelhos streaming acoplados.

• Prima a tecla 17 para interromper a conexão ao aparelho.

No visor, é brevemente indicado "DISCONNTD" (desconectado) e regressa ao menu Bluetooth®. Se o aparelho não está conectado, é brevemente indicado "NO CONNECT" (sem conexão) e regressa à lista dos telemóveis ou aparelhos streaming acoplados.

• Prima a tecla ⑦ durante aprox. 2 segundos para desacoplar o aparelho indicado.

No visor, é brevemente indicado "DELETED" (apagado) e regressa ao menu Bluetooth®.

Desacoplar todos os aparelhos acoplados

No menu Bluetooth®, selecione a opção de menu "DELETE ALL". - Prima a tecla 14 para desacoplar todos os aparelhos acoplados.

Prima novamente a tecla >⑭4.

No caso de acidente, a ficha que sobressai na tomada AUX-IN dianteira pode causar ferimentos. A utilização de fichas rectas ou adaptadores aumenta o risco de ferimentos.

Por esta razão, recomendamos a utilização de cabos angulados, p. ex. o cabo para acessórios Blaupunkt (7 607 001 535).

Logo que uma fonte de áudio externa, como p. ex. um leitor portátil de CDs, Mini-Disc ou MP3, é conectada à tomada AUX-IN dianteira, pode ser selecionada através da tecla SRC ⑥. No visor aparece, então, "FRONT AUX".

Entrada AUX traseira

Através da entrada AUX traseira (Rear-AUX-IN), pode conectar várias fontes de áudio externas ao auto-rádio:

• Aparelhos C'n'C do programa de acessórios Blaupunkt (p.ex. uma interface Bluetooth®/USB ou iPod®/USB C'n'C; C'n'C = Command and Control). Leitor multi-CD
• É possível ligar ao aparelho outras fontes de áudio externas, como, p. ex., leitores portáteis de CD, leitores de MiniDisc, leitores de MP3 ou uma interface Blaupunkt não C'n'C.

Nota:

Para conectar uma fonte de áudio externa através da entrada AUX na parte traseira, utilize um cabo adaptador. Este cabo (Blaupunkt n°: 7 607 897 093) pode adquirir-se num revendedor da Blaupunkt.

Antes de conectar um determinado aparelho, verifique o modo da entrada AUX traseira e, se necessário, altere o ajuste (consultar o cap. "Ajustes

do utilizador", parágrafo "Efetuar ajuste no menu do utilizador", opção de menu "CDC"). Tenha em atenção para que o ajuste apenas será alterado se não estiver conectado qualquer aparelho à entrada AUX traseira. Se necessário, retire previamente aparelhos conectados com o auto-rádio desligado.

Iniciar modo C'n'C

Prima as vezes necessárias a tecla SRC 6 até aparecer o nome do aparelho conectado através de C'n'C.

O aparelho inicia a reprodução.

Notas:

• O modo C'n'C só pode ser selecionado se tiver conectado um aparelho adequado através de uma interface C'n'C.
• Para a utilização do rádio no modo C'n'C, leia o cap. "Modo de CD/MP3/WMA/C'n'C/leitor multi-CD".
• Pode conectar até 3 interfaces Blaupunkt C'n'C ao auto-rádio, utilizando um cabo adaptador adequado. Para que o auto-rádio possa encontrar as interfaces, pode atribuir um número de aparecido individual a cada interface (consultar o cap. "Ajustes do utilizador", parágrafo "Efectuar ajuste no menu do utilizador", opção de menu "CDC").

Iniciar o modo AUX

Prima as vezes necessárias a tecla SRC 6 até "CDC/AUX" aparecer no visor.

O aparelho inicia a reprodução.

Nota:

Pode introduzir um nome próprio para a entrada AUX traseira, o qual é indicado no visor no modo AUX se tiver selecionado a fonte áudio conectada (consultar o cap. "Ajustes do Utilizador", parágrafo "Efectuar ajuste no menu do Utilizador", opção de menu "AUX EDIT").

Valores para o som

No menu de áudio, pode alterar os seguintes valores para o som:

• Ajustar o nível de graves e de agudos
• Ajustar a distribuição do som à esquerda/direita (Balance) ou à frente/atrás (Fader)
• Ajustar a acontezão dos graves com volume baixo (X-Bass).

Para além disso, pode efectuar os seguintes ajustes no menu de áudio alargado:

• Ajustar o equalizador de 3 bandas:
• Ajustar o nível de médios.
• Selecionar a frequência de baixos, médios e agudos.
• Ajustar o fator de qualidade para os baixos e os médios.
• Efetuar o ajuste avançado do X-Bass (nível e frequência)
• Selecionar pré-ajuste do equalizador

Nota:

Os ajustes para os graves, médios e agudos são respectivamente memorizados para a fonte de áudio atual.

Chamar e abandonar o menu de áudio

• Prima brevemente a tecla MENU·OK (15) para abrir o menu do utilizador. Prima as vezes necessárias a tecla ▼ (16) / ▲ (2) até a opção de menu "AUDIO" estar selecionada. Prima a tecla ► (14) para abrir o menu de áudio.
• Prima as vezes necessárias a tecla ▼ (16) / ▲ (2) até a opção de menu pretendida estar selecionada.
• Efetue o ajuste (consultar o capítulo seguinte).
• Prima brevemente a tecla MENU·OK (15) para selecionar uma outra opção de menu. - ou - Prima brevemente a tecla DIS/ESC (13) para sair do menu.

Nota:

O menu é automaticamente abandonado aprox. 15 segundos após o último acionamento de tecla e volta para o visor da fonte de áudio atual.

Efetuar ajuste no menu de áudio

BASS

Nível de graves. Ajustes: -7 a +7.

Prima a tecla > 14 para abrir o submenu. Prima a tecla √16 / para efetuar o ajuste.

TREBLE

Distribuição do som à esquerda/direita. Ajustes: L9 (à esquerda) a R9 (à direita).

Prima a tecla > 14 para abrir o submenu. Prima a tecla √16 / para efetuar o ajuste.

FADER

Distribuição do som à frente/atrás. Ajustes: R9 (atrás) a F9 (à frente).

Prima a tecla 14 para abrir o submenu. Prima a tecla √16 / √2 para efetuar o ajuste.

X-BASS

Acentuação dos graves nos volumes baixos. Ajustes: 0 (desligado) a 3 (acentuação mais forte).

Prima a tecla 14 para abrir o submenu. Prima a tecla √16 / para efetuar o ajuste.

Chamar e abandonar o menu áudio ampliado

No menu áudio, selecione a opção de menu "ENHANCED". - Prima a tecla >⑭ para abrir o menu ENHANCED. - Prima as vezes necessárias a tecla V(16) / Λ(2) até a opção de menu pretendida estar selecionada. - Efetue o ajuste (consultar o capítulo seguinte). - Prima brevemente a tecla MENU·OK 15 para selecionar uma outra opção de menu. - ou - Prima brevemente a tecla DIS/ESC 13 para sair do menu.

Efetuar ajuste no menu áudio ampliado

E-BASS

Regular a frequência dos baixos e o fator de qualidade. Ajustes:

• Frequência dos baixos: 60/80/100/200 Hz
• Fator de qualidade: 1,0/1,25/1,5/2,0
• Prima a tecla > para abrir o submenu E-BASS.
• Prima a tecla √[16]π para comutar entre os submenus "FREQ" (frequência) e QFAC (fator de qualidade).
• Prima a tecla < 5 / > 14 para comutar entre os ajustes disponíveis do submenu.

E-TREBLE

Ajustar a frequência de agudos. Ajustes: 10/12,5/15/17,5 kHz.

• Prima a tecla > para abrir o submenu E-TREBLE.
• Prima a tecla < 5> / >14 para comutar entre os ajustes disponíveis do submenu.

E-MIDDLE

Ajustar o nível de médios e a frequência central, assim como o fator de qualidade. Ajustes:

• Nível de médios: -7 a +7
• Frequência central: 0,5/1,0/1,5/2,5 kHz
• Fator de qualidade: 0,5/0,75/1,0/1,25
• Prima a tecla > para abrir o submenu E-MIDDLE.
• Prima a tecla ¹⁶ / ² para comutar entre os submenus "GAIN" (nível), "FREQ" (frequência) e QFAC (fator de qualidade).
• Prima a tecla < 5>/> para comutar entre os ajustes disponíveis do submenu.

E-XBASS

Ajustar o nível de graves e frequência dos baixos X. Ajustes:

• Nível de graves X: O (desligado) a 3
• Frequência dos baixos X: 30/60/100 Hz
• Prima a tecla > para abrir o submenu E-XBASS.
• Prima a tecla √[16]π / √[2] para comutar entre os submenus "GAIN" (nível) e "FREQ" (frequência).
• Prima a tecla < 5 / > 14 para comutar entre os ajustes disponíveis do submenu.

PRESETS

Selecionar o pré-ajuste do equalizador. Ajustes: POP, ROCK, CLASSIC, P-EQ OFF (nenhum pré-ajuste).

• Prima a tecla > para abrir o submenu PRESETS. Prima a tecla √16 / √2 para comutar entre os ajustes.

Ajustes do utilizador

Chamar e abandonar o menu do utilizador

• Prima brevemente a tecla MENU·OK (15) para abrir o menu.
• Prima as vezes necessárias a tecla ⁽¹⁶⁾ / ⁽²⁾ até a opção de menu pretendida estar selecionada.
• Efetue o ajuste (consultar o capítulo seguinte).
• Prima brevemente a tecla MENU·OK 15 para selecionar uma outra opção de menu. - ou - Prima brevemente a tecla DIS/ESC 13 para sair do menu.

Nota:

O menu é automaticamente abandonado aprox. 15 segundos após o último acionamento de tecla e volta para o visor da fonte de áudio atual.

Efetuar ajuste no menu do utilizador

Entrada

Regular o modo da entrada AUX traseira. Ajustes: ON (para conexão de um leitor multi-CD ou de uma outra fonte de áudio externa), OFF (para conexão de uma interface Blaupunkt Apta para C'n'C).

Prima a tecla > 14 para abrir o submenu. Prima a tecla > para comutar entre os ajustes. - Prima brevemente a tecla MENU·OK (15) para confirmar o ajuste selecionado.

O auto-rádio desliga-se automaticamente e liga-se de novo com o ajuste selecionado.

C'n'C

Atribuir às interfaces aptas para C'n'C um número de aparelho individual (C'n'C = Command and Control). Comprimento: 4 posições, dígitos: 0-9, A-F (hexadecimal).

Prima a tecla > 14 para abrir o submenu. - Prima a tecla V (16) / A (2) para selecionar a interface ("DEV 1 - 3"). Prima a tecla > 14 para alterar o número de aparelho. - Prima a tecla < 5 > / > 14 para comutar entre as posições.

O caractere na posição selecionada pisca se esta estiver selecionada.

• Prima a tecla V para selecionar um dígito na posição selecionada.
• Prima brevemente a tecla MENU·OK (15) para confirmar o número de aparelho introduzido.

CDTEXT

Ligar ou desligar a identificação do texto de CD. Ajustes: ON (ligado), OFF (desligado).

Prima a tecla > 14 para abrir o submenu. Prima a tecla > para comutar entre os ajustes. - Prima brevemente a tecla MENU·OK (15) para confirmar o ajuste selecionado.

TA VOLUME

(apenas para a região de sintonização "EUROPE")

Ajustar o volume mínimo para boletins de trânsito. Ajustes: 1 - 50.

Prima a tecla 14 para abrir o submenu. - Prima a tecla √[16]π ou rode o regulador do volume 4 para efectuar o ajuste.

SENS

Apenas possível no modo de rádio FM: Definir a sensibilidade de sintonização automática. Ajustes: LO1 (mais baixa) - HI6 (mais elevada).

Prima a tecla > 14 para abrir o submenu. Prima a tecla √16 / √2 para efectuar o ajuste.

SCAN TIME

Ajustar o tempo de leitura em passos de 5 segundos. Ajustes: 5 - 30.

Prima a tecla > 14 para abrir o submenu. Prima a tecla √16 / √2 para efectuar o ajuste.

CLOCK SET

Acertar a hora.

Prima a tecla > 14 para abrir o submenu. Prima a tecla < 5/2 >14/1 para comutar entre os minutos e as horas.

Se estiver selecionada, a indicação de minutos ou de horas pisca.

• Prima a tecla 16 / T 2 para ajustar os minutos ou as horas.
• Prima brevemente a tecla MENU·OK (15) para confirmar a hora introduzida.

Nota:

No modo de 12 horas (12H MODE), são exibidos "AM" para a manhã ou "PM" para a tarde, junto às horas.

12H/24H MODE

Selecionar o modo de 12 ou de 24 horas. Ajustes: 12H, 24H.

Prima a tecla ≥ 14 para abrir o submenu. Prima a tecla > para comutar entre os ajustes.

CLOCK

Ligar ou desligar a indicação da hora com o rádio desligado e a ignição do automóvel desligada. Ajustes: ON (ligado), OFF (desligado).

Prima a tecla > 14 para abrir o submenu. Prima a tecla > para comutar entre os ajustes. - Prima brevemente a tecla MENU·OK (15) para confirmar o ajuste selecionado.

BEEP

Ligar ou desligar o sinal sonoro de confirmação. Ajustes: ON (ligado), OFF (desligado).

Prima a tecla > 14 para abrir o submenu. - Prima a tecla > para comutar entre os ajustes. - Prima brevemente a tecla MENU·OK (15) para confirmar o ajuste selecionado.

MUTE LVL

Ajustar o volume para o baixar. Ajustes: 0 - 50.

Prima a tecla >14 para abrir o submenu. - Prima a tecla ⁽¹⁶⁾ / A⁽²⁾ ou rode o regulador do volume 4 para efetuar o ajuste.

ON VOLUME

Ajustar o volume inicial. Ajustes: 0 - 50 ou LAST VOL (último volume ajustado antes de desligar o auto-rádio). No ajuste "LAST VOL", o volume inicial está limitado a 25, no máximo.

• Prima a tecla > 14 para selecionar o ajuste "LAST VOL".

-0u-

• Prima a tecla < 5 para comutar o volume inicial entre 0 e 50.
• Prima a tecla ⁽¹⁶⁾ / A⁽²⁾ ou rode o regulador do volume 4 para efetuar o ajuste.

REG

(apenas para a região de sintonização "EUROPE")

Apenas possível no modo de rádio FM: ligar ou desligar a função REG. Ajustes: ON (ligado), OFF (desligado).

Prima a tecla > 14 para abrir o submenu. - Prima a tecla >14 para comutar entre os ajustes.

PTYLANG

(apenas para a região de sintonização "EUROPE")

Apenas possível no modo de rádio FM: seleção do idioma para as indicações de temas de programa. Ajustes: ENGLISH, FRANCAIS, DEUTSCH.

Prima a tecla > 14 para abrir o submenu. Prima a tecla √16 / √2 para comutar entre os ajustes.

PTY (apenas para as regiões de sintonização "EUROPE", "USA", "S AMERICA")

Apenas possível no modo de rádio FM: ligar ou desligar a função PTY. Ajustes: ON (ligado), OFF (desligado).

Prima a tecla > 14 para abrir o submenu. Prima a tecla > para comutar entre os ajustes.

DISP COL

Misturar as cores para a retroiluminação do visor a partir das cores básicas vermelho, verde e azul (RGB). Ajustes: para R, G e B respectivamente 0 a 16.

• Prima a tecla < 5 para selecionar o submenu "4096 COL" (ajustar R, G e B) ou a tecla 14 para selecionar o submenu "256 COL" (ajuste R e G, B permanece inalterado). Prima a tecla > 14 para abrir o submenu. Prima a tecla < 5 / > para comutar entre as cores.

O valor da cor selecionada pisca.

• Prima a tecla √16 / √2 para ajustar o valor da cor selecionada.
• Prima brevemente a tecla MENU·OK (15) para confirmar o ajuste selecionado.

SCAN

Ligar ou desligar a mudança contínua de cores da retroiluminação do visor. Ajustes: ON (ligado), OFF (desligado). Prima a tecla > 14 para abrir o submenu. - Prima a tecla >14 para comutar entre os ajustes. - Prima brevemente a tecla MENU·OK (15) para confirmar o ajuste selecionado.

Se a mudança contínua de cores estiver ligada, a cor da retroiluminação do visor muda sucessivamente, percorrendo todo o espectro de cores.

COL SCAN

Selecionar a cor da retroiluminação do visor durante uma busca de cor.

Prima a tecla > para iniciar a busca de cor. No visor, é indicado alternadamente "SCANNING" e "OK (MENU)" e a cor da retroiluminação do visor muda de forma sucessiva. - Prima brevemente a tecla MENU·OK (15) para selecionar a cor atualmente ajustada.

DIM DAY/DIM NIGHT

Ajustar a luminosidade do visor para o dia (DIM DAY) ou para a noite (DIM NIGHT). Ajustes: 1-16.

Prima a tecla > 14 para abrir o submenu. Prima a tecla √16 / √2 para efectuar o ajuste.

Se o seu auto-rádio estiver ligado tal como descrito nas instruções de montagem e o seu veículo possuir a respectiva ligação, a comutação da luminosidade do visor para dia e noite ocorre ao ligar ou desligar a iluminação do veículo.

AUX EDIT

Introduzir nomes para a entrada AUX traseira no modo AUX. Complemento: 9 posições; caracteres: A-Z, 0-9.

Prima a tecla 14 para abrir o submenu. - Prima a tecla < 5 / > para comutar entre as posições.

O caracter na posição selecionada fica se esta estiver selecionada.

• Prima a tecla √16 / √2 para selecionar um caractere na posição selecionada.
• Prima brevemente a tecla MENU·OK (15) para confirmar o nome introduzido.

TRAF

(apenas para a região de sintonização "EUROPE")

Apenas possível no modo de rádio FM: ligar ou desligar a prioridade para informações sobre o trânsito. Ajustes: ON (ligado), OFF (desligado).

Prima a tecla ≥ 14 para abrir o submenu. Prima a tecla >14 para comutar entre os ajustes.

RDS

(apenas para a região de sintonização "EUROPE")

Apenas possível no modo de rádio FM: ligar ou desligar a função RDS. Ajustes: ON (ligado), OFF (desligado).

Prima a tecla > 14 para abrir o submenu. Prima a tecla >14 para comutar entre os ajustes.

Ajustes de fábrica

Ajustes de fábrica no menu do utilizador:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TA VOL	20
RDS*	ON
REG*	ON
TRAF*	OFF

• Apenas na região de sintonização "EUROPE" Pode repor os ajustes de fábrica originais do auto-rádio: Prima brevemente a tecla MENU-OK 15 para abrir o menu.
• Prima as vezes necessárias a tecla ¹⁶ / ② até a opção de menu "NORMSET" estar selecionada.
• Prima a tecla MENU·OK ⑤ por mais de 4 segundos. No visor é indicado brevemente "NORM ON". O auto-rádio desliga-se automaticamente e liga-se de novo com os ajustes de fábrica.

Nota:

Se premir a tecla MENU-OK 15 por menos de 4 segundos, "NORM OFF" é indicado no visor e os ajustes efectuados até ao momento permanecem.

Informações

Garantia

Concedemos uma garantia relativamente a todos os produtos comprados na União Europeia. Para aparelhos comprados fora da União Europeia, são válidas as condições de garantia apresentadas pelos nossos representantes no respectivo país.

Para conhecer as condições de garantia, visite a nossa página na Internet www.blaupunkt.com ou encomende-as diretamente no seguinte endereço:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Serviço

Caso pretenda recorrer a este serviço, poderá solicitar um serviço de recolha para o seu auto-rádio através da Internet.

Dados técnicos

Alimentação elétrica

Tensão de

funcionamento: 10,5-14,4V

Consumo de corrente

Durante o

funcionamento: 10A

10 seg. após

desativação: < 3,5 mA

Amplificador

Potência de saída:

4 x 26 Watt sinusoidais com 14,4 V em 4 ohms.

4 x 50 W de potência máxima

Sintonizador

Bandas Europa/Tailândia:

FM: 87,5-108 MHz

Faixa de transmissão FM:

30-15000 Hz

CD

Faixa de transmissão:

20-20000 Hz

Saída de pré-amplificador (Pre-amp Out)

4 canais: 2 V

Sensibilidade de entrada

Rear-AUX-IN: 1,2 V / 10 kΩ

Front-AUX-IN: 500 mV / 6 kΩ

Entrada Tel./Nav.: 10 V / 1 kΩ

Dimensões e peso

LxAxP (mm): 182x53x155

Peso: aprox. 1,30 kg

Reservado o direito a alterações

Voltar ao modo de rádio

Para ativar o modo "PHONE" (telefone), pressione.

Pressione o botão 16 para selecionar a entrada "STREAMING". Pressione o botão 14 para realizar a sincronização com um dispositivo Streaming.

PT - Instruções de montagem

Instruções de segurança

Durante a montagem e a ligação do aparelho, queira respeitar as seguintes instruções de segurança.

• Separar o polo negativo da bateria! Respeitar ao mesmo tempo as instruções de segurança do fabricante do automóvel.
• Quando se procede à furação de buracos, prestar atenção para não serem danificadas quaisquer partes do veículo.
• As seções transversais dos cabos positivo e negativo não devem ser inferiores a 1,5 mm².
• Não ligar as fichas existentes do lado do automóvel ao auto-rádio

Os cabos adaptadores necessários para o seu automóvel podem ser adquiridos nos revendedores da BLAUPUNKT.

• O seu veículo pode divergir desta descrição em função do modelo. Não assumimos qualquer responsabilidade por erros de montagem ou de ligação, nem por danos daí decorrentes.

Caso as presentes instruções não sejam adequadas para a montagem no seu veículo, dirija-se ao revendedor da Blaupunkt, ao fabricante do seu veículo ou à nossa linha verde.

No caso de montagem de um amplificador ou leitor multi-CD, é imprescindível ligar primeiro os aparelhos à terra antes de se conectar as fichas às tomadas Line In ou Line Out.

A massa de aparelhos externos não deve ser ligada à massa do auto-rádio (caixa).

Elementos de fixação fornecidos
